PT100三线制测量电路
Pt100热电阻两线制、三线制和四线制接线对测温精度的影响剖析
[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
pt100_测温电路
pt100测温电路：pt100三线制测量电路》是非常优秀的作品，本站提供后大学时代pt100测温电路：pt100三线制测量电路！CPU采用Atmega16,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件产品特性：通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（-200℃～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计按IEC751国际标准，温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值在桥式电路中，为了减小暖电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取暖电阻阻值的几十倍，其值达到10-50K（和桥路供电电压有关），下电阻一般和暖电阻某温度下阻值相同测量时取两者的电位差虽然如此，热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性，通常需要做一定补偿如果直接测量阻值，应该采用恒流源给热电阻供电，热电阻阻值变化时支路电流保持恒定，热电阻压降为线性较好的温度函数放大前应该做滤波处理或者在放大电路中加积分元件Ø怎样判断pt100的好坏,用万用表能测量么?根据分度表参照当时温度看阻值是否相符Ø通常情况下是这样的，将一个基准电压加在pt100回路上，测量pt100上的电压信号（mv），阻值变化是电压信号自然也变化，再经过运放放大后入入A/D 芯片入行A/D转换，经过程序再将电压信号换算成电阻值，采用查表方式（将电阻值和相对应的温度值做成表格放到芯片rom中）的到温度值Ø一般短距离选用二线制接法，中距离选用三线制接法，要求精度高、近距离选用四线制接法三线制比两线制的好处是可以补偿线路电阻的偏差，和抗干扰不是一个概念三种各自的优缺点有许多说法，不一而足二线制不能消除导线电阻的影响四线制可以消除导线电阻的影响四线制的PT100有两根线是用于测量的,另两根是用于补偿的,四线制的电子物料编码规则PT100有两根线（热电阻两端各一根）是提供电流的，另两根是采集电压的具体用哪种电路应该根据系统要求决定，如果精度要求一般，采用三线是经济、稳定、实用的选择Ø输渗透（3根线）、输出、电源三隔离为四线制，设备在控制室；输入（3根线）、输出、电源三不隔离为三线制，设备在控制室或传感器内；输入（3根线）、（输出、电源共用2根线）三不隔离为二线制，设备在传感器内、为一体化Ø由于微处理器的发展，可对Pt100的非线性进行校正，因此Pt100传感器大都采用四线制测量法(非桥路法)，其测量原理Pt100传感器四线制测量电路Pt100两端电压U1=ISRtIS为恒流，Rt为Pt100阻值引线L1、L2存在电阻会影响测量结果，为此，将L1、L2端口处信号输入高输入电阻抗(＞1012Ω)，差分放大，这样L1、L2中电流≈0，L1、L2电阻可忽略不计，所以有Ui=U1这也消除了引线电阻Ø模拟暖电偶测试最准的校法就是用电阻箱了，多路也只有一个一个慢慢来暖电偶用毫伏计模拟输出校二次表，毫伏计同样可以测量热电偶这些都不难，难的是建立一个标准的恒定的温场Ø电压和温度的关系一般是非线性的，对于8位单片机还是查表法好引言PT100是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要入行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大本模块采用了软件查表插值的方法入行校正,最后转换成III型信号III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA电流的变化此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接图1采样电路图2主机电路图3D/A电路系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器数据处理部分,将PT100分度表中的每隔10℃的电阻值写渗透到闪存中,这样,将得到电压值往返算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能图4V/I转换电路图5485通讯电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V,这样可以完整使用单片机的A/D转换器的转换精度主机电路主机电路如图274LS138用来译码,分别选通各路的锁存器采用8MHz的晶振,速度完全可电子书免费下载聪明以满意系统的要求A/D转换的参考电压直接是V CC,这可节省硬件,简化电路,在对精度要求较高的情况下可以选择精密稳压器件,如TL431D/A转换电路为了节省成本,本系统没有采用专用D/A转换芯片,而是运用D/A转换的原理,利用权电阻网络进行D/A转换器,这样精度可以保证,而且速度比较快,CPU控制也是比较简单的电路如图3所示74lS373锁存器,锁存CPU每次更新的数据,OE引脚接138芯片的片选信号,LE下降沿时数据锁存V/I转换电路V/I转换电路如图4所示,它将A/D转换后得到的电压信号,转换成4-20mA III型信号输出I=V/R3RS-485通讯电路通讯芯片选用MAX485芯片,将收允许和发允许接在一起(见图5),用一个口线进行控制,正常情况下,收允许,在需要发送的时候,设为发允许图6软件流程软件设计软件设计是本系统的关键,也是与众不同的地方一般的铂电阻转III型信号的模块都是采用模拟电路,没有软件部分本系统采用数字化线性校正将大大提高模块的精度软件流程见图6软件分主程序,中断服务子程序,所有程序均由C语言编写程序在ICCAVR6.30调试结语基于单片机的PT100－III型信号转换模块具有精度高、可数字通讯、可升级等优点本模块已经用于多个火力发电厂烟气温度检测,其中采用III型信号和数字通讯的都有,均取得了良好的效果。
PT100热电阻为什么采用三线制

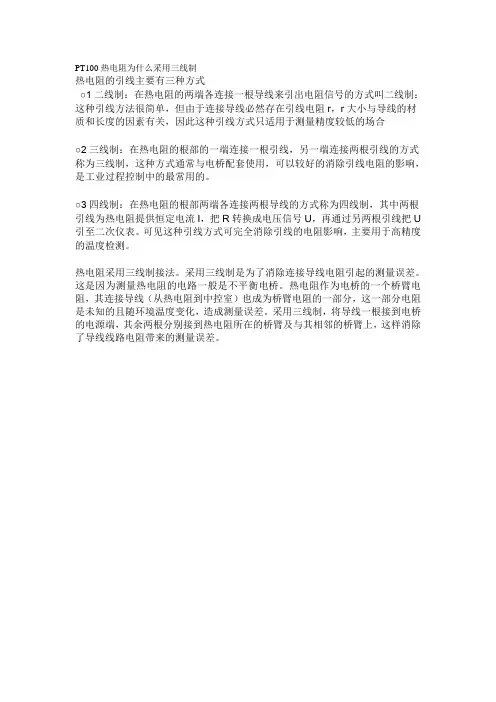

PT100热电阻为什么采用三线制
热电阻的引线主要有三种方式
○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U 引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
热电阻采用三线制接法。
采用三线制是为了消除连接导线电阻引起的测量误差。
这是因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。
pt100电阻测量方法

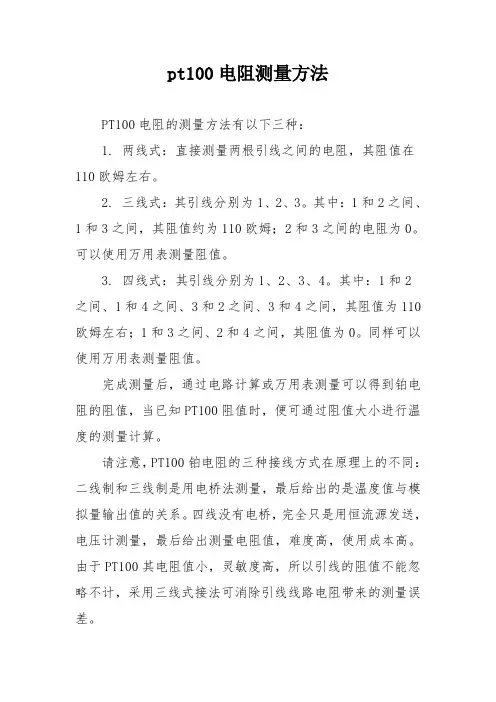

pt100电阻测量方法
PT100电阻的测量方法有以下三种：
1. 两线式：直接测量两根引线之间的电阻，其阻值在110欧姆左右。
2. 三线式：其引线分别为1、2、3。
其中：1和2之间、1和3之间，其阻值约为110欧姆；2和3之间的电阻为0。
可以使用万用表测量阻值。
3. 四线式：其引线分别为1、2、3、4。
其中：1和2
之间、1和4之间、3和2之间、3和4之间，其阻值为110欧姆左右；1和3之间、2和4之间，其阻值为0。
同样可以使用万用表测量阻值。
完成测量后，通过电路计算或万用表测量可以得到铂电阻的阻值，当已知PT100阻值时，便可通过阻值大小进行温度的测量计算。
请注意，PT100铂电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值，难度高，使用成本高。
由于PT100其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差。
Pt100热电阻两线制、三线制和四线制接线对测温精度的影响
.专业资料. [图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
pt100使用简介
PT100三线制测量电路引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。
由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。
本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。
III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA 电流的变化。
此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。
系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。
数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。
最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。
图1 采样电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D 转换器的转换精度。
图2 主机电路主机电路如图2。
CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。
Pt100热电阻两线制、三线制和四线制接线对测温精度地影响
[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
PT100的原理
PT100三线制测量电路PT100三线制测量电路产品特性：通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。
铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（-200℃～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计。
按IEC751国际标准，温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻。
传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。
四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值在桥式电路中，为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍，其值达到 10-50K（和桥路供电电压有关），下电阻一般和热电阻某温度下阻值相同。
测量时取两者的电位差。
虽然如此，热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性，通常需要做一定补偿。
pt100使用简介
PT100三线制测量电路引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。
由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。
本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。
III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA 电流的变化。
此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。
系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。
数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到页脚内容1电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。
最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。
图1 采样电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当 PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。
页脚内容2图2 主机电路主机电路如图2。
CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。
三线制热电阻测温
惠更斯电桥(三线制Pt100)惠更斯电桥的原理图如图所示,它的测量原理是当电桥的上下两个桥臂的电阻对应成比例时,a 点和b 点的电位相等,则检流计流过的电流为零.当其中一个电阻的阻值发生变化时,a 点和b 点的电位就会不等,检流计中就会有电流流过,检流计的指针就会发生偏转.根据这个原理,如果这四个电阻中的任何一个是未知的,而另外三个电阻相等时就可以通过检流计的偏转程度得知未知电阻的大小.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.知道了检测原理,下面要做的工作就是如何检测这个与温度对应成比例的电阻值了.我们通常使用的方法就是利用惠更斯电桥原理.如图我们将电桥的一个桥臂接入测温电阻RTD,另外三个桥臂电阻相等.这样在检流计中流过的电流就会随热电阻阻值的变化而变化.如果我们将检流计两端的电位差引入PLC 的AI 模板中,经过计算就会在HMI 上得到实际温度值.但是,如果只是简单的应用原理进行接线的话是达不到精度要求的.这是因为从PLC 到检测现场有很长的一段距离,导线的线路电阻是不能被忽略的.从右边的图可以看出,电桥的测量桥臂包括了两根连接导线的线路电阻 r .这样是不行的.这就是RTD 测温采用三线制的原因.下图的左边部分是三线制的原理接线图.由图中看出电源通过C 线接入测量桥路,这时电路就可以等效为右图.从右图得知,A 线和B 线的线路电阻 r 被分别连接到上下桥臂中.由于这两根导线的长度一样,既电阻一样,这样就消除了线路电阻的影响.注意:在等效线路图中没有将C 线的线路电阻画出来,这是因为它在供电线路中可以忽略不计.但是当由于接触不良造成C 线电阻过大时,情况就会发生变化.由于C 线电阻过大,供到电桥中的电压会有较大的压降损失,从而导致桥路的输出比实际的要低因此,在实际维护中发现仪表的显示值比实际低时,应检查C线电阻值.PLC 现场•三线制电阻杆的示意图如左图所示.电阻体的一端引出一根引线,我们称为A线,另一端引出两根引线,称为B线和C线.•A线、B线和C线引入接线盒内并分别接在标有A、B和C(或B,b)的接线端子上.•当来自PLC的三根信号电缆一一对应的接到这三个端子上时,随温度变化的电阻值就被接入到PLC的AI 输入插板中并转换为实际温度.对于使用Pt100热电阻测量介质温度时发生故障时的一般检查方法当HMI上的温度显示值波动较为剧烈时,一般情况下是由于接触不良造成的.这是因为温度是一种变化比较缓慢的量,属于惯性环节.特别是热容较大的被测对象.(如检测一个几十立方米容积的液体储槽中的液体温度时,温度基本不会发生剧烈波动.)在这种情况下应检查各接线端子处的端子接线是否有松动现象或连接导线有无似断似连的现象.当温度值显示为无穷大时,一般情况下故障原因是由于线路开路引起.如果温度值显示为负最大,一般情况下为线路短路引起.由上述两点引申出下面的结论:1.如果显示温度比实际的要高,则可能由于接线端子接触不良或接线松脱、折断造成电阻增大所至.这时应对电阻杆接线盒内的接线柱和各个中间端子箱的对应端子进行检查并紧固.另外也可能由于端子与导线间有氧化层使得电阻增大所引起.这种情况可使用砂纸或其他工具将氧化层去除即可;2.如果显示温度比实际的要低,则可能有短路现象或如前面所讲的那样C线电阻增大所引起.检查热电阻是否正常的方法是:无论你在那一个位置(PLC柜的接线端子、中间端子箱、就地电阻杆)进行检查时,都要将A线断开. 这是因为使用万用表的电阻档测量电阻时,表本身要向铂电阻供电,而A线同样是向铂电阻供电的线路.如果不拆下A线,则测量的值就会与实际值相去甚远.断开A线后先将表的红、黑表笔短接,校对表的零点.然后测量AB间、AC间电阻的值,并对这两个值进行比较.如果一致,再用这个值使用前面所示的公式求出实际温度值.。
三线制Pt1000的驱动电路的设计
三线制Pt1000的驱动电路的设计
恒流源驱动电路负责驱动温度传感器Pt1000，将其感知的随温度变化的电阻信号转换成可测量的电压信号。
本系统中，所需恒流源要具有输出电流恒定，温度稳定性好，输出电阻很大，输出电流小于0．5 mA(Pt1000 无自热效应的上限)，负载一端接地，输出电流极性可改变等特点。
由于温度对集成运放参数影响不如对晶体管或场效应管参数影响显著，由集成运放构成的恒流源具有稳定性更好、恒流性能更高的优点。
尤其在负载一端需要接地的场合，获得了广泛应用。
所以采用图2 所示的双运放恒流源。
其中放大器UA1 构成加法器，UA2 构成跟随器，UA1、UA2 均选用低噪声、低失调、高开环增益双极性运算放大器OP07。
设图2 中参考电阻Rref 上下两端的电位分别Va 和Vb，Va 即为同相加法器UA1 的输出，当取电阻R1=R2，R3=R4 时，则Va=VREFx+Vb，故恒流源的输出电流就为：
由此可见该双运放恒流源具有以下显著特点：
1)负载可接地；2)当运放为双电源供电时，输出电流为双极性；3)恒定
电流大小通过改变输入参考基准VREF 或调整参考电阻Rref0 的大小来实现，很容易得到稳定的小电流和补偿校准。
由于电阻的失配，参考电阻Rref0 的两端电压将会受到其驱动负载的端电压Vb 的影响。
同时由于是恒流源，Vb 肯定会随负载的变化而变化，从而就会影响恒流源的稳定性。
显然这对高精度的恒流源是不能接受的。
所以
R1，R2，R3，R4 这4 个电阻的选取原则是失配要尽量的小，且每对电阻的失。
Pt100热电阻两线制,三线制和四线制接线对测温精度的影响
[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得| 浏览:158次] 摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
PT100三线制测量电路
PT100三线制测量电路引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。
由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。
本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。
III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA 电流的变化。
此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。
系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。
数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。
最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。
图1 采样电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。
图2 主机电路主机电路如图2。
CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。
pt100的引线形式及测量电路
pt100的引线形式及测量电路
一、引线形式
(一)两线制
在热电阻感温元件的两端各连一根导线，该形式配线简单，安装费用低，但要带进引线电阻的附加误差，不适用于高精度测温场合使用，且使用时引线及导线不宜过长。
(二)三线制
在热电阻感温元件的一段连接两根引线，另一端连接一根引线，在工业检测中应用最广，且在测温范围窄或导线长，导线途中温度易发生变化的场合必须考虑采用三线制。
(三)四线制
在感温元件的两端各连两根引线，用于高精度测量。
二、测量电路
(一)两线制
热电阻两引线电阻RW和热电阻Rt一起构成电桥测量臂，引线电阻RW因沿线环境温度改变引起的阻值变化量
2△RW和因被测温度变化引起热电阻Rt的增量值△Rt一起成为有效信号被转换成测量信号，从而影响温度测量精度。
(二)三线制
(三)四线制
该引线方式不仅可以消除内引线电阻的影响，而且在连接导线阻值相同时，可消除该电阻的影响，而且在连接导线阻值相同时，可消除该电阻的影响，还可以通过CPU定时控制继电器的一对触点C和D的通断，改变测量热电阻的电流方向，消除测量过程中的寄生电势影响。
