初中特殊方法测量电阻、电功率(专题)特殊方法测量电阻、电功率一、无滑动变阻器的实验设计1．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R 0，测量未知电阻Rx阻值，图8中可实现测量R阻值的正确电路图是2.某同学在没有电压表的情况下，利用电流表和已知阻值的定值电阻R，测量未知电阻Rx阻值，如图中可实现测量Rx阻值的正确电路图是（）3.某同学在没有电压表的情况下，只利用电流表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量Rx阻值的正确电路图是（）4.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R设计了四个测未知电阻Rx的电路，其中不可行的是（）（3）写出待测电阻R x的表达式（用已知量和测量量表示）。
7.15中考24.（6分）某同学要测出一个电压约为40V 的电压电压（电压保持不变），可供选用的器材如下：待测电源；一块电压表（量程0-15V）;四个阻值已知的电阻，分别为R1(100Ω)、R2(150Ω)、R3(200Ω)、和R4(4kΩ)；一个开关及若干导线，请合理选择器材，设计一个实验精确测出电压电压。
要求：（1）画出实验电路图（2）写出实验步骤及所需测量的物理量（3）写出电源电压的表达式（用已知量和测量量表示）8.（2017中考）24．现有一个阻值为20 Ω 的定值电阻R0，一个电压约为 15 V 的电源，一个量程为 0～1 A 的电流表，一个单刀双掷开关及导线若干。
请你利用上述器材设计实验，测出约为 10 Ω的未知电阻Rx的阻值。
要求：（1）画出实验电路图；（2）写出主要的实验步骤和需要测量的物理量；（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
单刀双掷开关简介小资料实物图： 符号：使用方法：单刀双掷开关由动端“刀”和不动端“1”“2”两个触点组成，使用时可将“刀”掷向“1”或“2”触点，起到双控的作用。
二、有滑动变阻器（无电流表）1.测量小灯泡的额定功率，小灯泡的额定电压2.5V ，额定功率约1.5W ，一个蓄电池（电压约6V ）。
用单电表如何测电阻和电功率

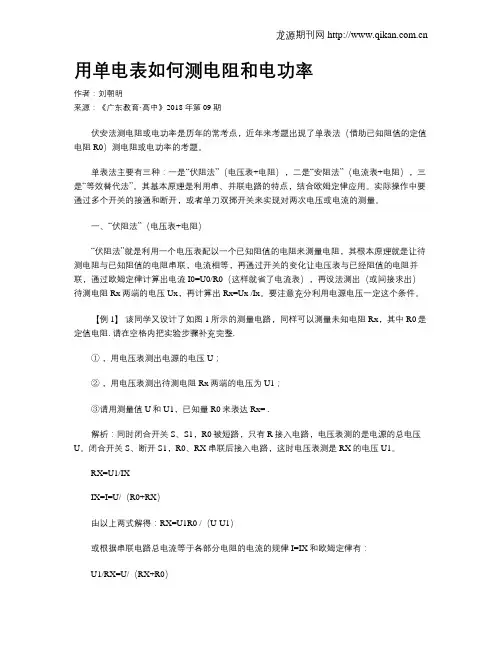

用单电表如何测电阻和电功率作者：刘朝明来源：《广东教育·高中》2018年第09期伏安法测电阻或电功率是历年的常考点，近年来考题出现了单表法（借助已知阻值的定值电阻R0）测电阻或电功率的考题。
单表法主要有三种：一是“伏阻法”（电压表+电阻），二是“安阻法”（电流表+电阻），三是“等效替代法”。
其基本原理是利用串、并联电路的特点，结合欧姆定律应用。
实际操作中要通过多个开关的接通和断开，或者单刀双掷开关来实现对两次电压或电流的测量。
一、“伏阻法”（电压表+电阻）“伏阻法”就是利用一个电压表配以一个已知阻值的电阻来测量电阻，其根本原理就是让待测电阻与已知阻值的电阻串联，电流相等，再通过开关的变化让电压表与已经阻值的电阻并联，通过欧姆定律计算出电流I0=U0/R0（这样就省了电流表），再设法测出（或间接求出）待测电阻Rx两端的电压Ux，再计算出Rx=Ux /Ix。
要注意充分利用电源电压一定这个条件。
【例1】该同学又设计了如图1所示的测量电路，同样可以测量未知电阻Rx，其中R0是定值电阻. 请在空格内把实验步骤补充完整.①，用电压表测出电源的电压U；②，用电压表测出待测电阻Rx两端的电压为U1；③请用测量值U和U1，已知量R0来表达Rx= .解析：同时闭合开关S、S1，R0被短路，只有R接入电路，电压表测的是电源的总电压U。
闭合开关S、断开S1，R0、RX串联后接入电路，这时电压表测是RX的电压U1。
RX=U1/IXIX=I=U/（R0+RX）由以上两式解得：RX=U1R0 /（U-U1）或根据串联电路总电流等于各部分电阻的电流的规律I=IX和欧姆定律有：U1/RX=U/（RX+R0）同样可解得：RX=U1R0/（U-U1）读懂电路图，认识到同时闭合开关S、S1时，R0被短路，电压表测的是电源的总电压U，且总电压不变是本题正确求解的关键。
解答：①闭合开关S、S1；②闭合开关S、断开S1；③ .【例2】电源电压为5V，并保持不变。
测电阻实验专题全(含答案)
测电阻实验专题全一. 教学内容：伏安法测电阻实验问题综合 二. 学习目标：1、掌握伏安法测电阻的实验原理及两种电路的误差来源。
2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。
3、重点掌握伏安法实验习题的类型及其相关的解法。
考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现， 三. 重难点解析：1、伏安法测电阻原理分析： （1）测量原理：根据欧姆定律R U I =，得到I UR =，用电压表测出电阻两端的电压和通过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。
,R R AV时当R R =该值为临界值;大电阻，内接法;小电阻，外接法;内外接法均可;2.临界值法已知待测电阻、电压表和电流表内阻的大约值,RR AV时当R R >,R R A V时当R R <2.试触法选择内、外接法：具体方法是，在如图所示的电路中，改变电表的连接方式，拿电压表的一个接线柱分别接触M 、N 两点，观察电压表和电流表的示数变化，如果电流表变化明显，说明电压表内阻对电路影响较大，应采用内接法；如果电压表变化明显，说明电流表内阻对电路影响较大，应采用外接法。
题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。
让电压表一端先后接到b 点和c 点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。
电压表的两端应接在a 、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a 、________两点。
答案：电压c电流b二.滑动变阻器的限流接法和分压接法：滑动变阻器的两种电路连接都能控制调节负载的电流和电压，但在相同条件下调节效果不同，实际应用中要根据具体情况恰当的选择限流接法和分压接法。
高中物理电学实验专题（含答案）
物理电学实验专题一、伏安法测电阻及拓展1.下表中选出适当的器材，下表中选出适当的器材，试设计一个测量阻值约为试设计一个测量阻值约为15k Ω的电阻的电路。
的电阻的电路。
要求方法简捷，要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。
电流表A 1：量程1mA 内阻约50Ω；电流表A 2：量程300A μ内阻约300Ω电流表A 3：量程100A μ内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω固定电阻：R 0=9990Ω；电流表G ：I g =300A μ、R g =10Ω。
滑动变阻器R 1：阻值约50Ω；额定电流为1A滑动变阻器R 2：阻值约100K Ω额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略；开关，导线若干2. 两块电压表测电阻用以下器材测量一待测电阻R x 的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为9.0V ；电压表V 1，量程为1.5V ，内阻r 1＝750Ω；电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑线变阻器R ，最大阻值约为100Ω；单刀单掷开关K ，导线若干。
（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。
3. 两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。
要求方法简捷，有尽可能高的测量精度，并能测得多组数据。
器材代号规格电流表（A 1）量程100mA ，内阻r 1待测（约40Ω）电流表（A 2）量程500uA ，内阻r 2＝750Ω电压表（V ）量程10V ，内阻r 3=10k Ω电阻（R 1）阻值约100Ω，作保护电阻用滑动变阻器（R 2）总阻值约50Ω电池（E ）电动势1.5V ，内阻很小开关（K ）导线若干（1）画出电路图，标明利用器材的代号。
电阻测量方法专题
第五章 电阻测量方法专题电阻是电学元件的基本参数之一。
在进行材料特性和电器装置性能研究等工作中，经常要测量电阻。
测量方法有伏伏法、安安法、等效替代法、极值法、补偿法、半偏法、电桥法等都是伏安法的具体拓展。
在具体测量时各有优缺点。
1欧姆以下的为低值电阻采用开尔文电桥；1欧姆到100千欧姆之间的为中值电阻惠斯通电桥测量；100千欧姆以上的为高值电阻一般可利用放电法来进行测量。
元件的电流随电压变化的关系图就是该元件的伏安特性曲线。
若元件的伏安特性曲线呈直线，则它的电阻为常数，为线性电阻；若呈曲线，即它的电阻是变化的，则为非线性电阻。
非线性电阻伏安特性所反映出来的规律总是与一定的物理过程相联系的。
利用非线性元件的特性可以研制各种新型的传感器、换能器，在温度、压力、光强等物理量的检测和自动控制方面都有广泛的应用。
在非平衡电桥中，某一个臂或几个臂可以是传感元件，其阻值可随某一物理量的变化而相应改变，用非平衡电桥可以快速连续地测定其阻值的改变，因此可以得到该物理量的变化信息，从而完成一定的测量。
因此，电桥电路不仅可精测电阻，而且可以用于测量电感、电容、频率等许多物理量，已被广泛地应用于电工技术和非电量电测中。
根据用途不同，电桥有多种类型，它们的性能、结构各异，但其基本原理却是相同的。
预习提要1、单臂电桥和双臂电桥的平衡条件及原理图解释。
如何测量电桥灵敏度。
双臂电桥怎样避免了附加电阻的影响？2、如果待测低电阻的两个电压端引线电阻较大，对测量结果有无影响？为什么？3、二极管中PN 节工作原理，比较硅和锗二极管伏安特性曲线，画出它们的理论曲线。
4、放电法测量高电阻的原理。
5、利用伏伏法和安安法，设计电路图测量电阻为200欧待测电阻。
实验目的1、 系统掌握电阻测量的方法。
2、 掌握误差的分配原则。
在伏安法测电阻中，学会如何选择电表量程，实验电流和实验电压。
3、 学会用伏安法测绘元件的伏安特性4、 设计电路并用示波器观察LED 的伏安特性曲线。
专题：特殊方法测电阻(解析版)

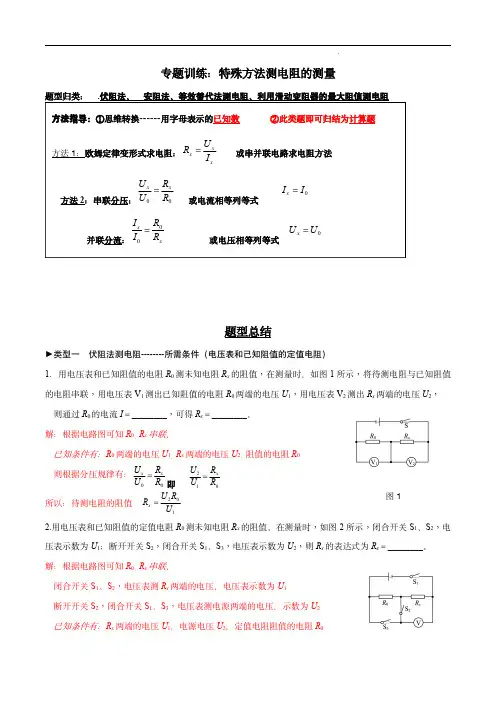

专题训练：特殊方法测电阻的测量题型总结►类型一伏阻法测电阻--------所需条件（电压表和已知阻值的定值电阻）1.用电压表和已知阻值的电阻R 0测未知电阻R x 的阻值，在测量时，如图1所示，将待测电阻与已知阻值的电阻串联，用电压表V 1测出已知阻值的电阻R 0两端的电压U 1，用电压表V 2测出R x 两端的电压U 2，则通过R 0的电流I ＝________，可得R x ＝________。

解：根据电路图可知R 0、R x 串联，已知条件有：R 0两端的电压U 1，R x 两端的电压U 2，阻值的电阻R 0则根据分压规律有：00R R U U x x 即012R R U U x 所以：待测电阻的阻值102U R U R x 2.用电压表和已知阻值的定值电阻R 0测未知电阻R x 的阻值。
在测量时，如图2所示，闭合开关S 1、S 2，电压表示数为U 1；断开开关S 2，闭合开关S 1、S 3，电压表示数为U 2，则R x 的表达式为R x ＝________。
解：根据电路图可知R 0、R x 串联，闭合开关S 1、S 2，电压表测R x 两端的电压，电压表示数为U 1断开开关S 2，闭合开关S 1、S 3，电压表测电源两端的电压，示数为U 2已知条件有：R x 两端的电压U 1，电源电压U 2，定值电阻阻值的电阻R 0图1则根据分压规律有：00R R U U x x 即0121R R U U U x 所以：待测电阻的阻值1201U U R U R x 3.小明利用一个电压表和一个已知阻值的定值电阻R 0，设计了如图3所示的电路，测量未知电阻R x 的阻值，请在空格内将实验步骤补充完整。
(1)闭合开关S 、断开S 1，读出电压表示数为U 1；(2)闭合开关S 、S 1，读出此时电压表示数为U 2；(3)请用R 0及测量值U 1、U 2来表示R x 的表达式：R x ＝________。
R 0解：根据电路图可知R 0、R x 串联，应用欧姆定律变形式求电阻R x闭合开关S 、断开S 1，电压表测R x 两端的电压，电压表示数为U 1闭合开关S 、S 1，电压表测电源两端的电压，示数为U 2已知条件有：R x 两端的电压U 1，电源电压U 2，定值电阻阻值的电阻R 0则两端的电压R 0：120U U U ：通过R 0的电流：012000R U U R U I 则通过R x 的电流：0I I x 所以：待测电阻的阻值:12010121U U R U R U U U I U R x x x4.小明学习了欧姆定律后，利用一块电压表和一个阻值为R 0的已知电阻，测量未知电阻R x 的阻值。
