浅谈住宅楼电气设计2024

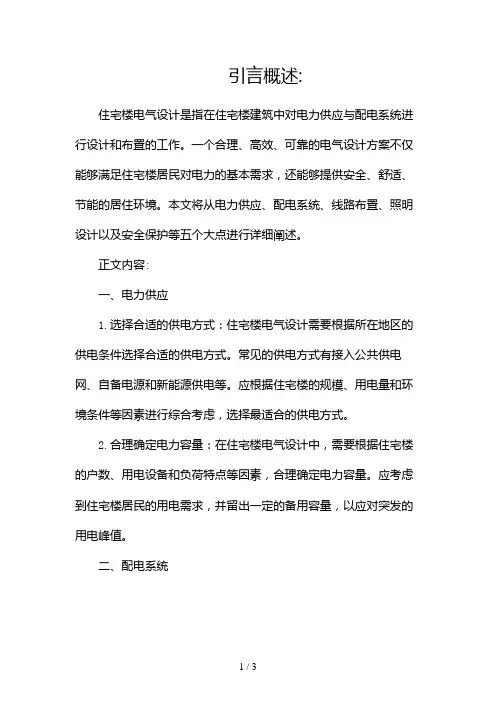

引言概述:住宅楼电气设计是指在住宅楼建筑中对电力供应与配电系统进行设计和布置的工作。
一个合理、高效、可靠的电气设计方案不仅能够满足住宅楼居民对电力的基本需求，还能够提供安全、舒适、节能的居住环境。
本文将从电力供应、配电系统、线路布置、照明设计以及安全保护等五个大点进行详细阐述。
正文内容:一、电力供应1.选择合适的供电方式：住宅楼电气设计需要根据所在地区的供电条件选择合适的供电方式。
常见的供电方式有接入公共供电网、自备电源和新能源供电等。
应根据住宅楼的规模、用电量和环境条件等因素进行综合考虑，选择最适合的供电方式。
2.合理确定电力容量：在住宅楼电气设计中，需要根据住宅楼的户数、用电设备和负荷特点等因素，合理确定电力容量。
应考虑到住宅楼居民的用电需求，并留出一定的备用容量，以应对突发的用电峰值。
二、配电系统1.三相四线制：住宅楼电气设计中常采用三相四线制的配电系统。
这种配电系统能够提供较为稳定的电压和电流，能够满足住宅楼居民各类用电设备的需求。
2.合理划分回路：在配电系统设计中，需要将住宅楼不同功能区域的用电设备划分到不同的回路中。
可以根据用电设备的功率大小、安全性要求和用电特点等因素进行合理划分，以确保用电设备之间不会相互干扰。
三、线路布置1.线路长度：住宅楼电气设计中，应合理安排线路的布置，尽量缩短线路长度，减少线路的电阻损耗和电压降。
可以通过合理选择线路的布设路径和使用导线的截面积等方法来实现。
2.线缆保护：在住宅楼电气设计中，需要对线缆进行良好的保护，以防止线缆受到外界因素的损伤。
可以使用隧道、电缆槽等设施对线缆进行保护，同时还应避免线缆与其他设备或杂物接触，以防止损坏和安全事故的发生。
四、照明设计1.自然光利用：住宅楼电气设计中，应充分利用自然光来提供照明，减少人工照明的需求。
可以通过合理设计窗户和采光井，增加室内采光面积，提高室内光线的亮度。
2.节能照明设备：在住宅楼电气设计中，应选择节能型照明设备，如LED灯等。
浅谈住宅电气的设计
等电位联结是使各个外露可导电部分及装置外导电部分的电位作实质 上相等的电气连接 。克服各电气装置之间的电位差 ， 是在发生电气故障时保 护人身和财产安全的重要措施之一 ， 《 低规 》 规定 ， 在建筑物 内应作总等 电位 联结， 当电气装置或电气装置某一部分的接地故 障保护不能满足切断故障 回 路的时间要求时 ， 尚应在局部范围内作辅助等电位联结。总等电位联结可降 低 住 宅楼 内的 接触 电压 ， 消 除 沿 电源 线 路 导入 的对 地 故 障 电压 的危 害 ， 也 是 防雷 安全 所 必需 。 ＜ 七） 防 雷与接 地
