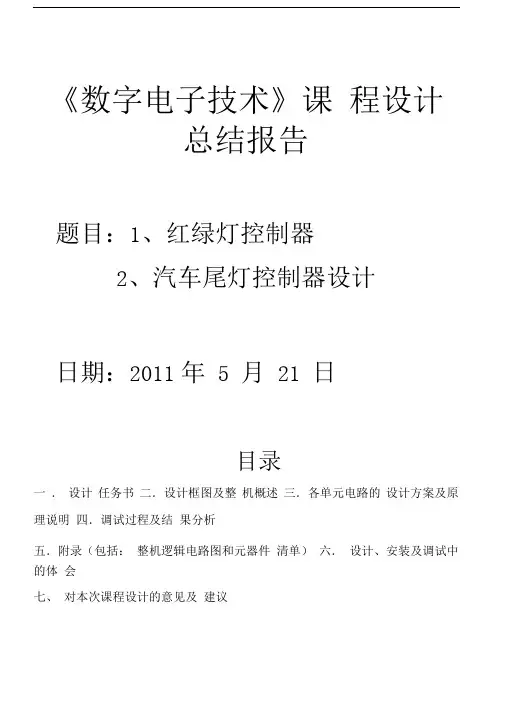

《数字电子技术》课程设计总结报告题目：1、红绿灯控制器2、汽车尾灯控制器设计日期：2011年 5 月21 日目录一．设计任务书二．设计框图及整机概述三．各单元电路的设计方案及原理说明四．调试过程及结果分析五．附录（包括：整机逻辑电路图和元器件清单）六．设计、安装及调试中的体会七、对本次课程设计的意见及建议红绿灯控制器一、设计任务书1、题目：红绿灯控制器2、设计要求设计一个红绿灯控制器设计应具有以下功能基本设计要求：设计一个红绿灯控制器控制器设计应具有以下功能（1）东西方向绿灯亮，南北方向红灯亮。
.（2）东西方向黄灯亮，南北方向红灯亮。
（3）东西方向红灯亮，南北方向绿灯亮。
（4 ）东西方向红灯亮，南北方向黄灯亮。
要求有时间显示（顺数、逆数皆可），时间自定。
（大于15秒以上），可忝加其他功厶匕能3、给定条件只能采用实验室提供的中小规模电路进行设计。
（不一定是实验用过的）• OO十字路口交通示意图二、设计框图及整机概述该电路主要由以下五部分组成：1、状态控制器2、状态译码器3、减法计数器4、秒脉冲发生器55、预置数电路信号灯显示电路整机概述：该电路旨在模拟交通灯基本工作原理。
在预置数电路信号灯显示电路中设定东西方向绿灯（38秒）、黄灯（10秒）、红灯（28 秒），电路按照设计要求的状态工作。
设计结构框图：脉冲发生器-------------- ►减法计数器状态译码器____________ 信号灯显示三.各单元电路的设计方案及原理说明1状态控制器(1)交通灯工作流程如图2所示主道绿灯亮，支道红灯亮主道黄灯亮，支道红灯亮主道红灯亮，支道绿灯亮(2)状态控制器信号灯四种不同的状态分别用S o （主道绿灯亮，支道红灯亮）、S （主道黄灯亮，支道红灯亮）、2 （主道红灯亮，支道绿灯亮）、Q （主道红灯亮，支道黄灯亮）表示，其状态编码及状态S所以状态控制器电路如图所示:2、状态译码器设计主、支道上红、绿、黄（用蓝灯表示）信号灯的状态主要取决状态控制器的之间的关系见真值表如表2所示。
数字电子技术课程设计报告(样例)
大庆师范学院数字电子技术课程设计报告设计课题: 基于VHDL自动售货姓名: 杨浩北学院: 物电学院专业: 电子信息工程班级: 08级（2）班学号: 200801071425 日期 2011年5月24日—2011年6月4日指导教师:目录1.设计的任务与要求 (2)1.1设计指标 (2)1.2设计要求 (2)2.系统方案论证 (2)2.1程序设计 (3)2.2模拟仿真波形 (4)2.3模拟仿真波形分析 (5)3实验总结 (5)4参考文献 (5)自动售货机设计1. 设计的任务与要求本设计要求使用VHDL设计制作一个自动售货机控制系统，该系统能完成货物信息储存，进程控制，硬币处理，自动找零等功能，判断钱币是否够用，当投入一元五角时输出货物，当投入两元时输出货物并找五角钱1.1设计指标1. 有两种硬币：1元或5角，投入1元5角硬币输出货物。
2投入2元硬币输出货物并找5角零钱。
1.2 设计要求1. 画出电路原理图（或仿真电路图）；2. 元器件及参数选择；3. 编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。
2. 方案论证Moore型状态机设计，完成自动售货机VHDL设计。
要求：有两种硬币：1元和5角，投入1元5角硬币输出货物，投入2元硬币输出货物并找5角零钱。
状态定义：S0表示初态，S1表示投入5角硬币，S2表示投入1元硬币，S3表示投入1元5角硬币，S4表示投入2元硬币。
输入信号：state_input (0)表示投入1元硬币，state_input (1)表示投入5角硬币。
输入信号为1表示投入硬币，输入信号为0表示未投入硬币。
输出信号：comb_outputs (0)表示输出货物，comb_outputs (1)表示找5角零钱。
输出信号为1表示输出货物或找钱，输入信号为0表示不输出货物或不找钱。
根据设计要求分析，得到状态转换图如图所示。
状态S0、S1、S2、S3和S4；输入state_inputs(0,1)；输出comb_outputs(0,1)；输出仅与状态有关，因此将输出写在状态圈内。
数字电子技术课程设计报告模板
.《数字电子技术》课程设计题目：基于FPGA的汽车尾灯控制器设计院系：工学院专业班级：电子信息工程12秋1班姓名：学号：小组成员：指导教师：赵兰、周丽婕、徐振完成日期2015年1月目录1 引言 (1)2 Quartus II软件、FPGA硬件介绍 (2)2.1 Quartus II软件介绍 (2)2.2 FPGA硬件介绍 (2)3 汽车尾灯控制器的总体方案 (3)3.1汽车尾灯控制器的需求分析 (3)3.1.1基本要求 (3)3.1.2 特色功能 (3)3.2汽车尾灯控制器的总体工作原理 (3)4 汽车尾灯控制器的各模块仿真 (5)4.1 基本模块 (5)4.1.1 主控模块 (5)4.1.2 左边灯控制模块 (5)4.1.3 右边灯控制模块 (6)4.2 特色功能模块 (6)4.2.1 时钟变频模块 (6)4.2.2 定时器模块 (7)5 汽车尾灯控制器的整体电路仿真 (9)5.1 汽车尾灯控制器的整体框图 (9)5.2 汽车尾灯控制器的仿真波形 (9)6 程序下载调试 (10)6.1 汽车不同状态时的下载调试图 (10)6.1.1正常行驶状态 (10)6.1.2 汽车左、右转向时 (10)6.1.3 刹车状态 (10)6.1.4 故障状态 (10)7 心得体会 (12)参考文献 (13)附录 (14)1 引言汽车作为现代交通工具已大量进入人们的生活，随着电子技术的发展，对于汽车的控制电路，已经从过去的全人工开关控制发展到了智能控制。
……2 Quartus II软件、FPGA硬件介绍2.1 Quartus II软件介绍Quartus II 是Altera公司的综合性PLD/FPGA开发软件，支持原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程[1]。
(电子钟)数字电子技术课程设计实验报告

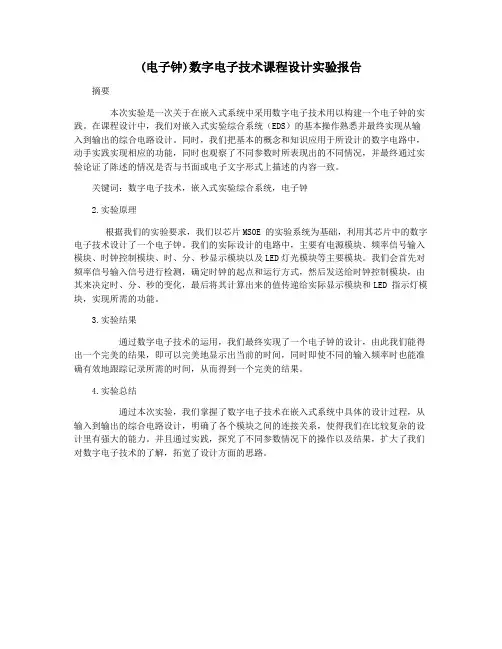

(电子钟)数字电子技术课程设计实验报告摘要
