matlab控制系统仿真课程设计
计算机仿真技术与CAD基于MATLAB的控制系统第四版课程设计
计算机仿真技术与CAD基于MATLAB的控制系统第四版课程设计一、课程设计的背景随着计算技术的发展，越来越多的机电设备采用了控制系统，从而提高了生产力和工作效率。
因此，控制系统的设计和仿真技术也得到了越来越广泛的应用。
为了提高控制系统的性能，提高系统的可靠性和稳定性，需要采用控制系统设计和仿真技术。
在此背景下，本次课程设计旨在通过MATLAB软件对控制系统进行仿真设计，从而提高学生的控制系统设计和仿真技能。
二、课程设计的目的本次课程设计的目的主要包括以下几个方面：1.提高学生的控制系统设计和仿真能力；2.增强学生的MATLAB编程技术；3.帮助学生理解控制系统的基本原理及其应用；4.增强学生团队合作和沟通能力。
三、课程设计的内容和要求本次课程设计主要有以下内容和要求：3.1 选题背景和意义选题需要有明确的背景和意义，可以结合实际应用场景进行选择。
3.2 系统分析与模型建立学生需要对待设计的控制系统进行系统分析，并建立相应的模型。
包括控制系统的框图、信号流图、传递函数、状态空间等。
3.3 控制器的设计与仿真学生需要对设计的控制系统设计相应的控制器，并进行仿真评估。
包括根轨迹法、频域设计法、状态反馈控制、PID控制等。
3.4 性能分析与评价学生需要对仿真结果进行性能分析与评价。
包括阶跃响应，超调量，稳态误差等。
3.5 实验设计与编程实现学生需要将设计的控制系统进行实验设计，并用MATLAB编写程序进行实现与测试。
3.6 结果分析与总结学生需要对实验结果进行分析与总结，从控制效果、系统应用等方面加以评价。
四、课程设计的实施方法本次课程设计的实施方法主要包括以下几个方面：1.采取团队合作的方式进行任务分配和工作安排；2.利用网上资源和实验平台，进行实践学习与实验操作；3.在课程设计的过程中，主要采用课堂授课和实验操作相结合的方式进行；4.通过实验操作和讨论，进行知识交流和实践探索。
五、课程设计的评价方法本次课程设计的评价主要从以下几个方面进行：1.对学生在选题、模型分析、控制器设计、仿真评价等方面的表现和成果进行评价；2.对学生实验操作能力和MATLAB编程水平进行评价；3.对团队合作和沟通能力进行评价；4.对报告和总结的撰写质量进行评价。
基于matlab的pid控制仿真课程设计
这篇文章是关于基于Matlab的PID控制仿真课程设计的，主要内容包括PID控制的基本原理、Matlab的应用、课程设计的目的和意义、课程设计的具体步骤和具体操作步骤。
文章采用客观正式的语气，结构合理，旨在解释基于Matlab的PID控制仿真课程设计的重要性和实施方法。
1. 简介PID控制是一种常见的控制算法，由比例项（P）、积分项（I）和微分项（D）组成，可以根据被控对象的实际输出与期望输出的偏差来调整控制器的输出，从而实现对被控对象的精确控制。
Matlab是一种强大的数学建模与仿真软件，广泛应用于工程领域，尤其在控制系统设计和仿真方面具有独特优势。
2. PID控制的基本原理PID控制算法根据被控对象的实际输出与期望输出的偏差来调整控制器的输出。
具体来说，比例项根据偏差的大小直接调整输出，积分项根据偏差的积累情况调整输出，微分项根据偏差的变化速度调整输出。
三者综合起来，可以实现对被控对象的精确控制。
3. Matlab在PID控制中的应用Matlab提供了丰富的工具箱，其中包括控制系统工具箱，可以方便地进行PID控制算法的设计、仿真和调试。
利用Matlab，可以快速建立被控对象的数学模型，设计PID控制器，并进行系统的仿真和性能分析，为工程实践提供重要支持。
4. 课程设计的目的和意义基于Matlab的PID控制仿真课程设计，旨在帮助学生深入理解PID控制算法的原理和实现方法，掌握Matlab在控制系统设计中的应用技能，提高学生的工程实践能力和创新思维。
5. 课程设计的具体步骤（1）理论学习：学生首先需要学习PID控制算法的基本原理和Matlab在控制系统设计中的应用知识，包括控制系统的建模、PID控制器的设计原理、Matlab的控制系统工具箱的基本使用方法等。
（2）案例分析：学生根据教师提供的PID控制实例，在Matlab环境下进行仿真分析，了解PID控制算法的具体应用场景和性能指标。
（3）课程设计任务：学生根据所学知识，选择一个具体的控制对象，如温度控制系统、水位控制系统等，利用Matlab建立其数学模型，设计PID控制器，并进行系统的仿真和性能分析。
matlab仿真模型课程设计

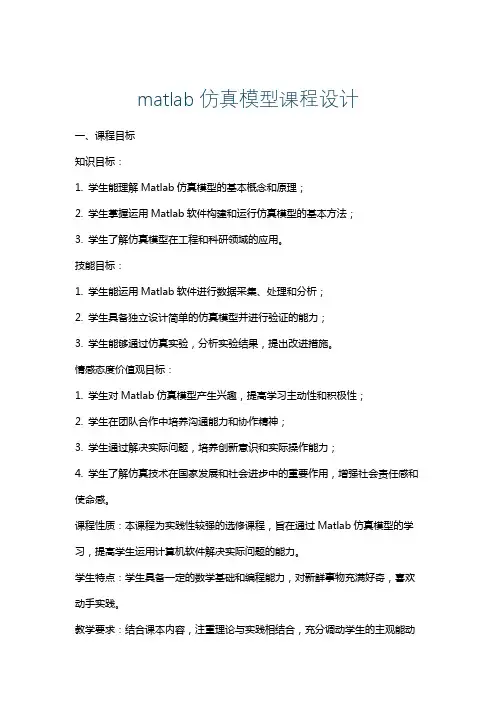

matlab仿真模型课程设计一、课程目标知识目标：1. 学生能理解Matlab仿真模型的基本概念和原理；2. 学生掌握运用Matlab软件构建和运行仿真模型的基本方法；3. 学生了解仿真模型在工程和科研领域的应用。
技能目标：1. 学生能运用Matlab软件进行数据采集、处理和分析；2. 学生具备独立设计简单的仿真模型并进行验证的能力；3. 学生能够通过仿真实验，分析实验结果，提出改进措施。
情感态度价值观目标：1. 学生对Matlab仿真模型产生兴趣，提高学习主动性和积极性；2. 学生在团队合作中培养沟通能力和协作精神；3. 学生通过解决实际问题，培养创新意识和实际操作能力；4. 学生了解仿真技术在国家发展和社会进步中的重要作用，增强社会责任感和使命感。
课程性质：本课程为实践性较强的选修课程，旨在通过Matlab仿真模型的学习，提高学生运用计算机软件解决实际问题的能力。
学生特点：学生具备一定的数学基础和编程能力，对新鲜事物充满好奇，喜欢动手实践。
教学要求：结合课本内容，注重理论与实践相结合，充分调动学生的主观能动性，培养学生的实际操作能力和团队协作能力。
通过本课程的学习，使学生能够将所学的仿真模型知识应用于实际问题的解决。
二、教学内容1. Matlab软件基础操作与数据类型- 软件界面与基本操作- 数据类型及其运算规则2. Matlab编程基础- 控制语句与循环语句- 函数与脚本文件编写3. 仿真模型构建与运行- 建立数学模型- 搭建仿真模型框架- 模型参数设置与优化4. 数据采集与处理- 数据导入与导出- 数据预处理方法- 数据可视化分析5. 仿真实验与结果分析- 实验设计原则与方法- 实验结果分析技巧- 结果验证与误差分析6. 仿真模型应用案例- 工程领域的应用案例- 科研领域的应用案例- 创新性应用探讨教学大纲安排：第1周：Matlab软件基础操作与数据类型第2周：Matlab编程基础第3-4周：仿真模型构建与运行第5周：数据采集与处理第6周：仿真实验与结果分析第7周：仿真模型应用案例教学内容与课本关联性：教学内容依据课本章节进行组织，涵盖课本中仿真模型相关的基础知识、编程技巧、实际应用等方面，确保学生能够系统地掌握Matlab仿真模型相关知识。
matlab仿真实训课程设计
matlab仿真实训课程设计一、课程目标知识目标：1. 理解Matlab仿真的基本原理，掌握仿真模型的构建方法；2. 学会运用Matlab进行数据可视化，分析仿真结果，并提取有效信息；3. 掌握结合课本知识，运用Matlab解决实际问题的能力。
技能目标：1. 能够独立进行Matlab仿真实验，熟练操作Matlab软件；2. 学会编写简单的Matlab程序，实现对仿真模型的参数调整和优化；3. 能够运用Matlab工具箱进行数据分析和处理，提高问题解决效率。
情感态度价值观目标：1. 培养学生对Matlab仿真的兴趣，激发学生探索科学问题的热情；2. 培养学生的团队协作意识，提高沟通与表达能力；3. 引导学生认识到仿真技术在工程领域的应用价值，树立正确的工程观念。
课程性质：本课程为选修课，旨在帮助学生掌握Matlab仿真的基本技能，提高解决实际问题的能力。
学生特点：学生具备一定的编程基础和数学知识，对Matlab软件有一定了解，但实际操作能力较弱。
教学要求：结合课本内容，注重实践操作，提高学生的动手能力，使学生在实践中掌握理论知识。
将目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. Matlab仿真基础- 介绍Matlab软件的安装与基本操作；- Matlab编程基础，包括数据类型、流程控制、函数编写等；- 理解仿真原理，掌握仿真模型构建的基本方法。
2. 数据可视化与分析- 学会使用Matlab进行数据可视化，如二维、三维图形绘制；- 掌握曲线拟合、插值、图像处理等数据分析方法；- 结合课本案例，进行实际操作练习。
3. 仿真实验与问题求解- 根据课本内容，选择合适的问题进行Matlab仿真实验；- 学会调整仿真模型参数，优化实验结果；- 分析实验数据，提取有效信息，解决实际问题。
4. 工具箱应用- 介绍Matlab常用工具箱，如信号处理、控制系统、神经网络等；- 学会运用工具箱进行数据分析和处理，提高问题解决效率；- 结合课本案例，进行实际应用练习。
matlab课程设计自动控制原理

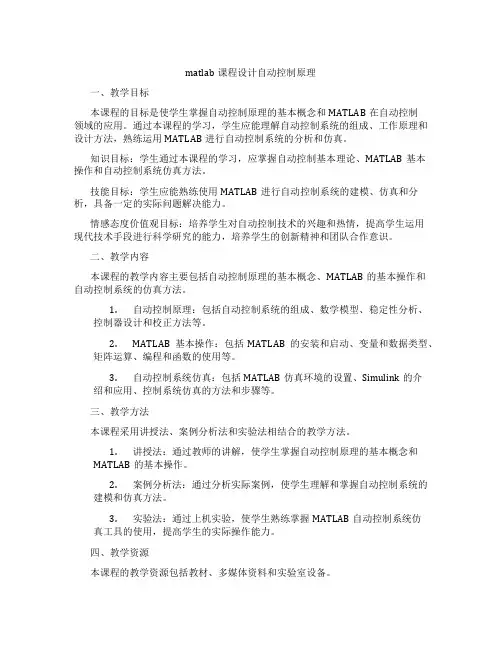

matlab课程设计自动控制原理一、教学目标本课程的目标是使学生掌握自动控制原理的基本概念和MATLAB在自动控制领域的应用。
通过本课程的学习，学生应能理解自动控制系统的组成、工作原理和设计方法，熟练运用MATLAB进行自动控制系统的分析和仿真。
知识目标：学生通过本课程的学习，应掌握自动控制基本理论、MATLAB基本操作和自动控制系统仿真方法。
技能目标：学生应能熟练使用MATLAB进行自动控制系统的建模、仿真和分析，具备一定的实际问题解决能力。
情感态度价值观目标：培养学生对自动控制技术的兴趣和热情，提高学生运用现代技术手段进行科学研究的能力，培养学生的创新精神和团队合作意识。
二、教学内容本课程的教学内容主要包括自动控制原理的基本概念、MATLAB的基本操作和自动控制系统的仿真方法。
1.自动控制原理：包括自动控制系统的组成、数学模型、稳定性分析、控制器设计和校正方法等。
2.MATLAB基本操作：包括MATLAB的安装和启动、变量和数据类型、矩阵运算、编程和函数的使用等。
3.自动控制系统仿真：包括MATLAB仿真环境的设置、Simulink的介绍和应用、控制系统仿真的方法和步骤等。
三、教学方法本课程采用讲授法、案例分析法和实验法相结合的教学方法。
1.讲授法：通过教师的讲解，使学生掌握自动控制原理的基本概念和MATLAB的基本操作。
2.案例分析法：通过分析实际案例，使学生理解和掌握自动控制系统的建模和仿真方法。
3.实验法：通过上机实验，使学生熟练掌握MATLAB自动控制系统仿真工具的使用，提高学生的实际操作能力。
四、教学资源本课程的教学资源包括教材、多媒体资料和实验室设备。
1.教材：选用《自动控制原理》和《MATLAB基础教程》作为主要教材，为学生提供系统的理论知识和实践指导。
2.多媒体资料：制作课件、教学视频等，以图文并茂的形式展示自动控制原理和MATLAB的操作方法。
3.实验室设备：提供计算机和MATLAB软件，供学生进行自动控制系统的仿真实验。
matlab控制系统课程设计
matlab控制系统课程设计一、课程目标知识目标：1. 学生能掌握MATLAB软件的基本操作，并运用其进行控制系统的建模与仿真。
2. 学生能理解控制系统的基本原理，掌握控制系统的数学描述方法。
3. 学生能运用MATLAB软件分析控制系统的稳定性、瞬态响应和稳态性能。
技能目标：1. 学生能运用MATLAB软件构建控制系统的模型，并进行时域和频域分析。
2. 学生能通过MATLAB编程实现控制算法，如PID控制、状态反馈控制等。
3. 学生能对控制系统的性能进行优化，并提出改进措施。
情感态度价值观目标：1. 学生通过课程学习，培养对自动化技术的兴趣和热情，提高创新意识和实践能力。
2. 学生在团队协作中，学会沟通与交流，培养合作精神和集体荣誉感。
3. 学生能认识到控制系统在现代工程技术中的重要作用，增强社会责任感和使命感。
课程性质：本课程为实践性较强的课程，注重理论知识与实际应用相结合。
学生特点：学生具备一定的数学基础和控制理论基础知识，对MATLAB软件有一定了解。
教学要求：教师需采用案例教学法，引导学生运用MATLAB软件进行控制系统设计，注重培养学生的实际操作能力和解决问题的能力。
同时，将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 控制系统概述：介绍控制系统的基本概念、分类及发展历程，使学生了解控制系统的基本框架。
- 教材章节：第一章 控制系统概述2. 控制系统的数学模型：讲解控制系统的数学描述方法，包括微分方程、传递函数、状态空间方程等。
- 教材章节：第二章 控制系统的数学模型3. MATLAB软件操作基础：介绍MATLAB软件的基本操作，包括数据类型、矩阵运算、函数编写等。
- 教材章节：第三章 MATLAB软件操作基础4. 控制系统建模与仿真：利用MATLAB软件进行控制系统的建模与仿真，分析系统的稳定性、瞬态响应和稳态性能。
- 教材章节：第四章 控制系统建模与仿真5. 控制算法及其MATLAB实现：讲解常见控制算法，如PID控制、状态反馈控制等，并通过MATLAB编程实现。
MATLAB课程设计报告(绝对完整)
课程设计任务书学生姓名：董航专业班级：电信1006班指导教师：阙大顺，李景松工作单位：信息工程学院课程设计名称：Matlab应用课程设计课程设计题目：Matlab运算与应用设计5初始条件：1.Matlab6.5以上版本软件；2.课程设计辅导资料：“Matlab语言基础及使用入门”、“Matlab及在电子信息课程中的应用”、线性代数及相关书籍等；3.先修课程：高等数学、线性代数、电路、Matlab应用实践及信号处理类相关课程等。
要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1.课程设计内容：根据指导老师给定的7套题目，按规定选择其中1套完成；2.本课程设计统一技术要求：研读辅导资料对应章节，对选定的设计题目进行理论分析，针对具体设计部分的原理分析、建模、必要的推导和可行性分析，画出程序设计框图，编写程序代码（含注释），上机调试运行程序，记录实验结果（含计算结果和图表），并对实验结果进行分析和总结。
具体设计要求包括：①初步了解Matlab、熟悉Matlab界面、进行简单操作；②MATLAB的数值计算：创建矩阵矩阵运算、多项式运算、线性方程组、数值统计；③基本绘图函数：plot, plot3, mesh, surf等，要求掌握以上绘图函数的用法、简单图形标注、简单颜色设定等；④使用文本编辑器编辑m文件，函数调用；⑤能进行简单的信号处理Matlab编程；⑥按要求参加课程设计实验演示和答辩等。
3.课程设计说明书按学校“课程设计工作规范”中的“统一书写格式”撰写，具体包括：①目录；②与设计题目相关的理论分析、归纳和总结；③与设计内容相关的原理分析、建模、推导、可行性分析；④程序设计框图、程序代码（含注释）、程序运行结果和图表、实验结果分析和总结；⑤课程设计的心得体会（至少500字）；⑥参考文献（不少于5篇）；⑦其它必要内容等。
时间安排：1.5周（分散进行）参考文献：[1](美)穆尔,高会生,刘童娜,李聪聪．MA TLAB实用教程(第二版) . 电子工业出版社,2010.[2]王正林,刘明．精通MATLAB(升级版) .电子工业出版社,2011.[3]陈杰. MA TLAB宝典(第3版) . 电子工业出版社,2011.[4]刘保柱,苏彦华,张宏林. MATLAB 7.0从入门到精通(修订版) . 人民邮电出版社,2010.指导教师签名：年月日系主任（或责任教师）签名：年月日目录1 MATLAB的简介 (1)2课程设计内容 (4)2.1 (5)2.2 (2)2.3 (2)2.4 (2)2.5 (2)2.6 (2)2.7 (2)2.8 (2)2.9 (2)2.10 (2)3课程设计心得体会 (1)4参考文献 (1)1 Matlab 软件简介1.1 MATLAB产生的历史背景MATLAB 是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。
机器人matlab仿真课程设计
机器人matlab仿真课程设计一、教学目标本课程的教学目标是使学生掌握机器人Matlab仿真基本原理和方法，能够运用Matlab进行简单的机器人系统仿真。
具体分解为以下三个目标：1.知识目标：学生需要了解机器人Matlab仿真的基本原理，掌握Matlab在机器人领域中的应用方法。
2.技能目标：学生能够熟练使用Matlab进行机器人系统的仿真，包括建立仿真模型、设置仿真参数、运行仿真实验等。
3.情感态度价值观目标：通过课程学习，培养学生对机器人技术的兴趣和热情，提高学生解决实际问题的能力，培养学生的创新精神和团队合作意识。
二、教学内容教学内容主要包括以下几个部分：1.Matlab基础知识：介绍Matlab的基本功能和操作，包括数据处理、图形绘制、编程等。
2.机器人数学模型：介绍机器人的运动学、动力学模型，以及传感器和执行器的数学模型。
3.机器人仿真原理：讲解机器人仿真的一般方法和步骤，包括建立仿真模型、设置仿真参数、运行仿真实验等。
4.机器人控制系统仿真：介绍机器人控制系统的结构和原理，以及如何使用Matlab进行控制系统仿真。
5.机器人路径规划仿真：讲解机器人在复杂环境中的路径规划方法，以及如何使用Matlab进行路径规划仿真。
三、教学方法为了达到上述教学目标，我们将采用以下教学方法：1.讲授法：通过讲解和演示，使学生了解机器人Matlab仿真的基本原理和方法。
2.案例分析法：通过分析实际案例，使学生掌握Matlab在机器人领域中的应用。
3.实验法：让学生亲自动手进行机器人仿真实验，巩固所学知识，提高实际操作能力。
4.小组讨论法：鼓励学生分组讨论，培养学生的团队合作意识和解决问题的能力。
四、教学资源为了支持教学内容的实施，我们将准备以下教学资源：1.教材：《机器人Matlab仿真教程》。
2.参考书：相关领域的研究论文和书籍。
3.多媒体资料：教学PPT、视频教程等。
4.实验设备：计算机、Matlab软件、机器人仿真实验平台。
《MATLAB控制系统仿真》PID控制系统校正设计
《MATLAB控制系统仿真》PID控制系统校正设计引言1.PID校正装置PID校正装置也称为PID控制器或PID调节器。
这里P，I，D分别表示比例、积分、微分,它是最早发展起来的控制方式之一。
2.PID校正装置的主要优点原理简单，应用方便，参数整定灵活。
适用性强，在不同生产行业或领域都有广泛应用。
鲁棒性强，控制品质对受控对象的变化不太敏感，如受控对象受外界扰动时，无需经常改变控制器的参数或结构。
在科学技术迅速发展的今天，出现了许多新的控制方法，但PID由于其自身的的优点仍然在工业过程控制中得到最广泛的应用。
PID控制系统校正设计1.设计目的1.1 熟悉常规PID控制器的设计方法1.2掌握PID参数的调节规律1.3学习编写程序求系统的动态性能指标2.实验内容2.1在SIMULINK窗口建立方框图结构模型。
2.2设计PID控制器，传递函数模型如下。
()⎪⎭⎫⎝⎛++=s T s T k s G d i p c 112.3修改PID 参数p K 、i T 和d T ，讨论参数对系统的影响。
3.4利用稳定边界法对PID 参数p K 、i T 和d T 校正设计。
2.5根据PID 参数p K 、i T 和d T 对系统的影响，调节PID 参数实现系统的超调量小于10%。
3. 实验操作过程3.1在SIMULINK 窗口建立模型图1 设计模型方框图3.2设计PID 控制器图2 PID控制器模型3.3利用稳定边界法对PID参数p K、i T和d T校正设计: 表1 PID稳定边界参数值校正后的响应曲线图3（a）校正后的响应曲线图3（b）校正后的响应曲线3.4调节PID参数实现系统的超调量小于10%:表2 PID 参数图4 响应曲线图4.规律总结1.P控制规律控制及时但不能消除余差,I控制规律能消除余差但控制不及时且一般不单独使用,D控制规律控制很及时但存在余差且不能单独使用。
2.比例系数越小，过渡过程越平缓，稳态误差越大;反之，过渡过程振荡越激烈，稳态误差越小;若p K过大，则可能导致发散振荡。
MATLAB控制系统与仿真
MATLAB控制系统与仿真课程设计报告院（系）：电气与控制工程学院专业班级：测控技术与仪器1301班姓名：吴凯学号：1306070127指导教师：杨洁昝宏洋基于MATLAB的PID恒温控制器本论文以温度控制系统为研究对象设计一个PID控制器。
PID控制是迄今为止最通用的控制方法，大多数反馈回路用该方法或其较小的变形来控制。
PID控制器（亦称调节器）及其改进型因此成为工业过程控制中最常见的控制器 (至今在全世界过程控制中用的84%仍是纯PID调节器，若改进型包含在内则超过90%)。
在PID控制器的设计中，参数整定是最为重要的,随着计算机技术的迅速发展，对PID参数的整定大多借助于一些先进的软件，例如目前得到广泛应用的MATLAB仿真系统。
本设计就是借助此软件主要运用Relay-feedback 法，线上综合法和系统辨识法来研究PID控制器的设计方法，设计一个温控系统的PID控制器，并通过MATLAB中的虚拟示波器观察系统完善后在阶跃信号下的输出波形。
关键词：PID参数整定；PID控制器；MATLAB仿真。
Design of PID Controller based on MATLABAbstractThis paper regards temperature control system as the research object to design a pid controller. Pid control is the most common control method up until now; the great majority feedback loop is controlled by this method or its small deformation. Pid controller (claim regulator also) and its second generation so become the most common controllers in the industry process control (so far, about 84% of the controller being used is the pure pid controller, it’ll exceed 90% if the second generation included). Pid parameter setting is most important in pid controller designing, and with the rapid development of the computer technology, it mostly recurs to some advanced software, for example, mat lab simulation software widely used now. this design is to apply that soft mainly use Relay feedback law and synthetic method on the line to study pid controller design method, design a pid controller of temperature control system and observe the output waveform while input step signal through virtual oscilloscope after system completed.Keywords: PID parameter setting ；PID controller；MATLAB simulation。
MATLAB温度控制系统课程设计报告 案例范本
MATLAB温度控制系统课程设计报告案例范本一、课程设计题目基于MATLAB的温度控制系统设计二、设计背景温度控制是工业生产、家庭生活中常见的一种控制过程，其目的是通过控制温度来保持环境的稳定性和舒适性。
本次课程设计旨在通过MATLAB软件，设计一种基于PID控制的温度控制系统，实现对温度的精确控制。
三、设计目标1.熟悉PID控制器的基本原理和控制算法；2.掌握MATLAB软件的基本操作和编程技巧；3.设计出一种基于PID控制的温度控制系统，实现对温度的稳定控制；4.学会分析和优化控制系统的性能。
四、设计流程1.建立模型根据实际情况，建立温度控制系统的数学模型，可以采用传热学原理，建立温度传递方程，得到系统的状态空间模型。
2.设计控制器采用PID控制器对温度控制系统进行控制，根据系统的状态空间模型，设计PID控制器的参数，可以采用自整定PID控制器或手动调整PID 控制器的参数。
3.仿真分析使用MATLAB软件进行系统仿真分析，对控制系统的性能进行评估，包括稳态误差、响应速度、稳定性等指标。
4.优化控制器根据仿真分析的结果，对控制器进行参数调整和优化，提高系统的控制性能。
5.实际实验将控制器实现到实际温度控制系统中，进行实际实验，验证控制器的性能和稳定性。
五、设计结果通过以上流程，设计出一种基于PID控制的温度控制系统，实现对温度的稳定控制。
在仿真分析中，系统的稳态误差小、响应速度快、稳定性好，满足实际控制需求。
在实际实验中，控制器的性能和稳定性得到了验证，达到了预期的控制效果。
六、设计总结本次课程设计通过MATLAB软件，设计出一种基于PID控制的温度控制系统，深入理解了PID控制器的基本原理和控制算法，掌握了MATLAB软件的基本操作和编程技巧。
通过仿真分析和实际实验，对控制系统的性能进行了评估和优化，提高了系统的控制性能和稳定性。
本次课程设计对于提高学生的实际操作能力和掌握控制理论知识有一定的帮助。
计算机控制MATLAB应用课程设计
计算机控制MATLAB应用课程设计一、设计内容本次课程设计主要是以MATLAB为工具，实现计算机控制相关算法的设计和仿真实验。
具体包括以下内容：1.PID控制器设计及仿真2.状态空间法设计及仿真3.LQR控制器设计及仿真4.贝叶斯估计及应用以上四个部分是本次课程设计的重点，通过实现这些内容，可以使学生掌握计算机控制领域里的基础算法和算法实现。
同时也可以帮助学生提高编程实践能力。
二、设计步骤1. PID控制器设计及仿真1.掌握PID控制器的基本原理和数学表达式2.利用MATLAB实现PID控制器的设计和仿真3.总结PID控制器的设计过程和工程应用2. 状态空间法设计及仿真1.掌握状态空间法的基本原理和数学表达式2.利用MATLAB实现状态空间法的设计和仿真3.总结状态空间法的设计过程和工程应用3. LQR控制器设计及仿真1.掌握LQR控制器的基本原理和数学表达式2.利用MATLAB实现LQR控制器的设计和仿真3.总结LQR控制器的设计过程和工程应用4. 贝叶斯估计及应用1.掌握贝叶斯估计的基本原理和数学表达式2.利用MATLAB实现贝叶斯估计的应用3.总结贝叶斯估计的设计过程和工程应用三、设计目的通过本次课程设计，可以使学生掌握计算机控制领域里的基础算法和算法实现。
同时，还可以帮助学生提高编程实践能力，培养应用计算机技术解决工程问题的能力。
此外，本次课程设计还可以帮助学生提高学习能力和分析解决问题能力，使学生更容易适应学习和工作中的计算机控制项目。
四、设计效果通过本次课程设计，学生可以了解计算机控制领域中常用的控制方法和算法，掌握MATLAB编程的基本技能，并将所学知识应用于实际问题中，提高学生的实践能力。
同时，还可以促进学生之间的团队协作和交流，培养学生的团队协作精神，提高学生的综合素质。
基于matlab的pid控制仿真课程设计
基于matlab的pid控制仿真课程设计PID（比例-积分-微分）控制器是一种常见的控制算法，被广泛应用于工业控制系统中。
在本文中，我们将介绍基于MATLAB的PID控制仿真课程设计。
首先，我们将简要介绍PID控制器的原理和特点，然后介绍如何使用MATLAB进行PID控制的仿真。
PID控制器是一种反馈控制器，可以通过比例、积分和微分三部分来调节控制系统的输出。
比例部分根据误差的大小进行调节，积分部分用于消除稳态误差，微分部分用于抑制系统振荡。
通过调节PID控制器的参数，可以使系统的稳定性、响应速度和稳态误差达到预期的要求。
在MATLAB中，可以使用控制系统工具箱来进行PID控制的仿真。
首先，我们需要定义一个系统模型，可以是连续时间系统或离散时间系统。
然后，我们可以使用PID控制器对象来创建一个PID控制器。
PID控制器的参数可以通过试错法、模型辨识等方法进行调节。
一旦系统模型和PID控制器被定义，我们可以使用MATLAB中的仿真工具来进行PID控制器的仿真。
通常，我们将输入信号作为控制器的参考信号，将输出信号作为系统的输出，并将控制器的输出作为系统的输入。
然后，我们可以观察系统的响应，并根据需要调整控制器的参数。
在进行PID控制仿真实验时，我们可以通过选择不同的控制器参数、改变控制器的结构、调整参考信号等方式来研究控制系统的性能。
例如，我们可以改变比例增益来改变系统的稳定性和响应速度，增加积分时间常数来减小稳态误差，增加微分时间常数来抑制系统振荡等。
在课程设计中，我们可以设计不同的控制实验，并分析不同参数对系统性能的影响。
例如，可以研究比例增益对系统稳定性和响应速度的影响，或者研究积分时间常数对稳态误差的影响等。
同时，我们还可以通过比较PID控制和其他控制算法（如PI控制、PD控制等）来评估PID控制的优势和局限性。
在进行PID控制仿真实验时，我们应该注意以下几点。
首先，选择合适的系统模型，确保模型能够准确地描述实际系统的行为。
matlab温度控制系统课程设计
matlab温度控制系统课程设计一、课程目标知识目标：1. 理解并掌握MATLAB软件在温度控制系统中的应用；2. 学习温度控制系统的基本原理和数学模型；3. 掌握利用MATLAB进行温度控制系统建模、仿真和性能分析的方法。
技能目标：1. 能够运用MATLAB软件构建温度控制系统的数学模型；2. 能够运用MATLAB进行温度控制系统的仿真分析，并优化系统性能；3. 能够运用所学知识解决实际温度控制问题。
情感态度价值观目标：1. 培养学生对自动控制技术的兴趣和热情；2. 培养学生的团队协作精神，提高沟通和交流能力；3. 增强学生的创新意识和实践能力，使其具备解决实际工程问题的信心。
课程性质：本课程为应用实践性课程，旨在通过MATLAB软件在温度控制系统中的应用，使学生掌握自动控制技术的基本原理和方法。
学生特点：学生已具备一定的自动控制理论知识，对MATLAB软件有一定了解，但缺乏实际应用经验。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，以项目为导向，培养学生的实际操作能力和创新能力。
通过课程学习，使学生能够独立完成温度控制系统的建模、仿真和性能分析任务，并具备解决实际问题的能力。
教学过程中，将目标分解为具体的学习成果，以便进行后续的教学设计和评估。
二、教学内容1. 温度控制系统基本原理：包括热传递原理、温度传感器和执行器的工作原理等。
相关教材章节：第一章 温度控制系统概述2. MATLAB软件基础：介绍MATLAB软件的基本操作、数据类型、矩阵运算和编程基础。
相关教材章节：第二章 MATLAB软件基础3. 温度控制系统建模：利用MATLAB建立温度控制系统的数学模型，包括传递函数和状态空间模型。
相关教材章节：第三章 系统建模与仿真4. 温度控制系统仿真：运用MATLAB进行温度控制系统的动态仿真，分析系统性能。
相关教材章节：第四章 控制系统仿真5. 温度控制系统设计：结合MATLAB优化工具箱，进行控制器设计和参数优化。
基于matlab的仿真课程设计
基于matlab的仿真课程设计一、课程目标知识目标：1. 掌握MATLAB软件的基本操作和仿真功能；2. 理解并运用MATLAB进行物理、数学等学科模型建立与仿真；3. 学会分析仿真结果，理解其与理论知识的关联。
技能目标：1. 能够独立使用MATLAB软件进行简单的仿真实验；2. 培养学生的动手实践能力和问题解决能力；3. 提高学生的数据分析和处理能力。
情感态度价值观目标：1. 培养学生对科学研究的兴趣和热情，增强探索精神；2. 培养学生的团队合作意识，提高沟通与协作能力；3. 增强学生的创新意识，激发创造潜能。
本课程针对高中年级学生，结合物理、数学等学科知识，以MATLAB软件为工具，设计仿真课程。
课程性质为实践性、探究性，旨在培养学生的实际操作能力、问题解决能力和创新意识。
教学要求注重理论与实践相结合，强调学生的主动参与和动手实践。
通过本课程的学习，学生能够将所学知识应用于实际问题的建模与仿真，提高学科素养。
课程目标具体、可衡量，便于教学设计和评估。
教材章节：《MATLAB仿真基础》教学内容：1. MATLAB软件入门- 软件安装与界面介绍- 基本命令与操作- 简单的数值计算与图形绘制2. MATLAB编程基础- 变量与数据类型- 控制结构（循环与分支）- 函数的编写与调用3. MATLAB仿真应用- 物理模型仿真（如运动学模型、电路模型）- 数学模型仿真（如线性方程组、微分方程）- 数据分析与处理（如曲线拟合、插值）4. 仿真实验案例分析- 案例选择与实验目的- 仿真实验步骤与方法- 结果分析与讨论教学安排与进度：第一周：MATLAB软件入门第二周：MATLAB编程基础第三周：物理模型仿真第四周：数学模型仿真第五周：数据分析与处理第六周：仿真实验案例分析教学内容科学、系统，与教材章节紧密结合。
通过以上教学内容的学习，学生能够掌握MATLAB仿真的基本知识和技能，为后续深入学习打下坚实基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计报告
题目PID控制器应用
课程名称控制系统仿真院部名称机电工程学院专业
班级
学生姓名
学号
课程设计地点
课程设计学时
指导教师
金陵科技学院教务处制成绩
一、课程设计应达到的目的
应用所学的自动控制基本知识与工程设计方法，结合生产实际，确定系统的性能指标与实现方案，进行控制系统的初步设计。
应用计算机仿真技术，通过在MATLAB软件上建立控制系统的数学模型，对控制系统进行性能仿真研究，掌握系统参数对系统性能的影响。
二、课程设计题目及要求
1．单回路控制系统的设计及仿真。
2．串级控制系统的设计及仿真。
3．反馈前馈控制系统的设计及仿真。
4．采用Smith 补偿器克服纯滞后的控制系统的设计及仿真。
三、课程设计的内容与步骤
(1)．单回路控制系统的设计及仿真。
（a）已知被控对象传函W(s) = 1 / (s2 +20s + 1)。
（b）画出单回路控制系统的方框图。
（c）用MatLab的Simulink画出该系统。
（d）选PID调节器的参数使系统的控制性能较好，并画出相应的单位阶约响应
曲线。
注明所用PID调节器公式。
PID调节器公式Wc（s）=50(5s+1)/(3s+1) 给定值为单位阶跃响应幅值为3。
有积分作用单回路控制系统
无积分作用单回路控制系统
大比例作用单回路控制系统
（e）修改调节器的参数，观察系统的稳定性或单位阶约响应曲线，理解控制器参数对系统的稳定性及控制性能的影响？
答：由上图分别可以看出无积分作用和大比例积分作用下的系数响应曲线，这两个PID调节的响应曲线均不如前面的理想。
增大比例系数将加快系统的响应，但是过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏；增大积分时间有利于减小超调，减小振荡，使系统的稳定性增加，但是系统静差消除时间变长，加入微分环节，有利于加快系统的响应速度，使系统超调量减小，稳定性增加。
(2)．串级控制系统的设计及仿真。
（a）已知主被控对象传函W
01(s) = 1 / (100s + 1)，副被控对象传函W
02
(s) =
1 / (10s + 1)，副环干扰通道传函W
d
(s) = 1/(s2 +20s + 1)。
（b）画出串级控制系统方框图及相同控制对象下的单回路控制系统的方框图。
（c）用MatLab的Simulink画出上述两系统。
串级控制系统
单回路控制系统
（d）选PID调节器的参数使串级控制系统的控制性能较好，并画出相应的单位阶约响应曲线,PID调节器传函：主：Wc（s）=100（40s+1）/ (s+1) 副：Wc(s)=100/（20s+1）
（e）比较单回路控制系统及串级控制系统在相同的副扰动下的单位阶约响应曲线，并说明原因？
串级控制系统
单回路控制系统
答：比较两控制系统单位阶跃响应可得到串级控制系统的效果比较好。
原因：串级控制系统改善了被控过程的动态特性，提高了系统的工作频率，具有较强的抗干扰能力，具有一定的自适应能力，能够准确及时地对系统的扰动进行校正，防止扰动对系统的影响。
(3)．反馈前馈控制系统的设计及仿真。
（a）已知被控对象传函W
0(s) = 1 / (s2 +s + 1)，干扰通道传函W
f
(s) = 1 / (s2
+2s + 5)，前馈随机干扰信号幅值 = 50，频率 = 10。
（b）确定前馈控制器的传函W
m
(s)，并画出反馈前馈控制系统的系统方框图及相应的单回路控制系统的方框图。
（c）用MatLab的Simulink画出上述两系统。
反馈前馈控制系统
单回路控制系统
（d）选PID调节器的参数使系统的控制性能较好，并画出相应的单位阶约响应曲线。
PID调节器传函：Wc(s)=30(10s+1) / (5s+1)
设干扰源幅值为50，频率为10 Hz
单回路控制系统
单回路控制系统细节部分
反馈前馈控制系统
反馈前馈控制系统细节部分
（e）比较单回路控制系统及反馈前馈控制系统在相同的单位阶约扰动下的响应曲线，并说明原因？
答：单回路与前馈反馈系统的响应差别不是很大，由上图可知不加前馈时，系统受到干扰较严重，加上前馈之后，可使系统不受干扰的影响。
前馈反馈复合控制系统既发挥了前馈作用，可及时克服主要扰动对被控量影响，又可保持了反馈控制能克服多个扰动的影响。
(4)．采用Smith 补偿器克服纯滞后的控制系统的设计及仿真。
(a) 已知被控对象传函
(s) = e - 4 s / (20s + 1)。
W
(b) 画出采用Smith 补偿器的反馈控制系统的系统方框图及相应的单回路控
制系统的方框图。
(c) 用MatLab的Simulink画出上述两系统。
采用Smith补偿器的反馈控制系统
单回路控制系统
(d) 选PID调节器的参数使采用Smith 补偿器的反馈控制系统的控制性能较好，并画出相应的单位阶约响应曲线。
PID调节器传函：Wc(s)=40 /（2s+1）
(e) 比较单回路控制系统及采用Smith 补偿器的反馈控制系统在相同的单位阶跃扰动下的响应曲线，并说明原因？
采用Smith补偿器的反馈控制系统scope的图像采用Smith补偿器的反馈控制系统scope1的图像
单回路控制系统
由上图可知，采用smith补偿后，可以完全消除滞后对系统的影响，而单回路控制系统不能消除滞后，使系统输出产生失真。
Ws(s)=Wo(s)(1-e-τ
0s)=(1-e-
τ
0s)/(20s+1)
引入smith预估补偿器,使调节器锁控制的等效对象变为：
Wo(s)e-τ0s+Wo(s)(1-e-τ
0s)=(1-e-
τ
0s)/(20s+1)+e-
τ
0s/(20s+1)=1/(20s+1)=Wo(s)
从而消去纯滞后部分对系统稳定的不利影响。
四、问题和解决方法
在本课程设计中遇到不少的问题，主要体现在对PID调节的理解薄弱，导致后面的对PID参数的调节有一定的盲目性，在以上的过程中，主要体现在响应曲线的平滑性不怎么好，超调时间过长，影响对结果的分析，后通过对PID调节进行资料的查询，加深理解，使得在响应曲线的调节过程中调节变得有目的性，最终使调节出来的响应曲线符合课程设计的要求。
五、心得体会
在课程设计的过程中，通过对所遇到的问题进行分析，加深了对课本知识的理解，同时也通过课程设计，我的相应的知识水平也获得了一定的提高。
在对PID参数的调节过程中，我总结出了PID调节的几个特点：增大比例系数一般将
加快系统的响应，在有静差的情况下有利于减小静差，但是过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏；增大积分时间有利于减小超调，减小振荡，使系统的稳定性增加，但是系统静差消除时间变长；增大微分时间有利于加快系统的响应速度，使系统超调量减小，稳定性增加，但系统对扰动的抑制能力减弱。
同时也通过课程设计，我的相应的知识水平也获得了一定的提高。
