电气识图

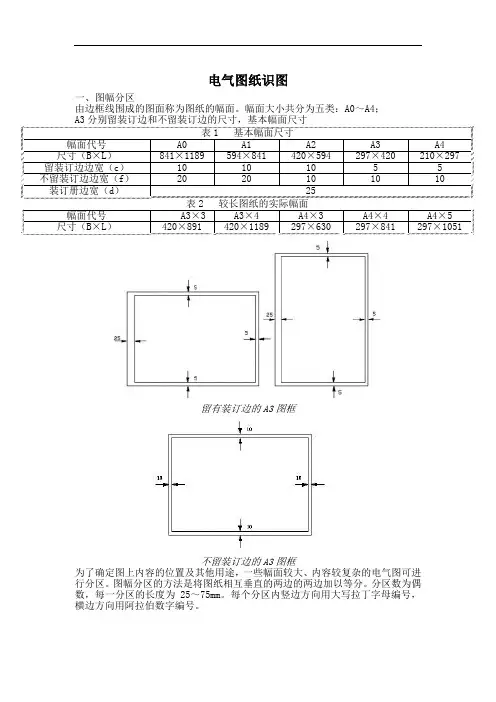

电气图纸识图一、图幅分区由边框线围成的图面称为图纸的幅面。
幅面大小共分为五类：A0～A4；A3分别留装订边和不留装订边的尺寸，基本幅面尺寸表1 基本幅面尺寸幅面代号A0 A1 A2 A3 A4 尺寸（B×L）841×1189594×841420×594297×420210×297留装订边边宽（c）10 10 10 5 5不留装订边边宽（f）20 20 10 10 10装订册边宽（d）25表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3 A4×4A4×5尺寸（B×L）420×891420×1189297×630297×841297×1051留有装订边的A3图框不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。
图幅分区的方法是将图纸相互垂直的两边的两边加以等分。
分区数为偶数，每一分区的长度为25～75mm。
每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。
图幅分区示意图图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。
如在图中，继电器线圈区号为B5，电阻的区号为C5。
2.图的布局二、图的布局图的合理布局会对正确、快速的读图带来很大影响。
图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。
布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。
元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。
例在图（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。
如不按这一顺序阅读则很难读懂。
（a）水平布局 (b) 垂直布局图的布局示例三、连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。
电气图识图
2.1 电路图常用文字符号
文字符号适用于电气技术领域中技术文件的编制，用以标明电子 设备、装置和元器件的名称及电路的功能、状态和特征。 根据我国公布的电气图用文字符号的国家标准（新标准编号 GB7159–87）规定，文字符号采用大写正体的拉丁字母，分为基 本文字符号和辅助文字符号两类。基本文字符号分为单字母和双 字母两种。单字母符号是按拉丁字母顺序将各种电子设备、装置 和元器件分为23 大类，每大类用一个专用单字母符号表示，如 “R”表示电阻器类、“C”表示电容器类等，单字母符号应优先采 用。 各类常用基本文字符号，如表1-1 所示。
表1-2 电压电流及接线元件图形符号
二、无源元件图形符号
无源元件图形符号见表1-3。
表1-3 无源元件图形符号
三、天线、指示灯等图形符号
三 电气图和连接线的表示方法
3.1 电路的多线表示法和单线表示法
电气图上各种图形符号之间的相互连线，可能是传输能量流、 信息流的导线，也可能是表示逻辑流、功能流的某种图线。 按照电路图中图线的表达相数不同，连接线可分为多线表示 法、单线表示法和混合表示法三种： 3.1.1 多线表示法 在图中，电气设备的每根连接线各用一条图线表示的方法， 称为多线表示法。其中大多是三线，图3-1 就是一个具有正、 反转的电动机主电路，多线表示法能比较清楚地看出电路工 作原理，尤其是在各相或各线不对称的场合下宜采用这种表 示法。但它图线太多，作图麻烦，特别是对于比较复杂的设 备，交叉就多，反而使图形显得繁杂难看懂图。因此，多线 表示法一般用于表示各相或各线内容的不对称和要详细表示 各相或各线的具体连接方法的场合
图1-1 电动机供电系统图
图1-2 某变电所供电系统图
这种系统图通常采用单线表示法绘制。例如，电动机的主电路如图 1-1 所示，它表示了主电路的供电关系，它的供电过程是由电源三 相交流电→开关QS→熔断器FU→接触器KM→热继电器热元件 FR→电动机M。又如，某供电系统如图1-2 所示，表示这个变电所 把10kV 电压通过变压器变换为380V 电压，经断路器QF 和母线后 通过FU1、FU2、FU3 分别供给三条支路。系统图或框图常用来表 示整个工程或其中某一项目的供电方式和电能输送关系，也可表示 某一装置或设备各主要组成部分的关系。
电气识图及其标准解读
感谢观看
THANKS
接线图的识读
总结词
接线图是电气安装施工的重要依据，主 要表示电气设备和元件的实际接线方式 。
VS
详细描述
接线图是根据电路图或控制图绘制的一种 图纸，用于指导电气设备和元件的安装接 线。在识读接线图时，应了解电气设备和 元件的实际安装位置和接线方式，熟悉接 线标准和规范，掌握电气安全知识和操作 技能，以确保安装施工的准确性和安全性 。
标注要求
电气图中的颜色标注应准确、完整、清晰，颜色的标注应与 线条的颜色一致。同时，颜色的标注还应符合国际或国家的 相关标准。
04
电气识图实例解析
电路图的识读
总结词
电路图是电气识图的基础，主要表示电气设备或元件之间的连接关系。
详细描述
电路图通过图形符号、文字符号和规定的画法，表示电路中各电气设备或元件的连接关系，包括电源、开关、负 载等。在识读电路图时，应了解电气元件的基本符号和表示方法，熟悉电路的走向和连接方式，以便更好地理解 电路的工作原理和功能。
控制图的识读
总结词
控制图是电气控制系统的核心，主要表示控制逻辑和信号流程。
详细描述
控制图是用来描述控制系统的工作流程和逻辑关系的图纸，包括控制电路图、控制逻辑图和控制流程 图等。在识读控制图时，应了解控制元件的基本符号和表示方法，熟悉控制逻辑和信号流程，掌握控 制系统的基本功能和工作原理，以便更好地进行系统调试和维护。
电气图的线条与标注
线条要求
电气图中的线条应粗细均匀，线型一 致，标注清晰。
标注要求
电气图中的标注应准确、完整、清晰 ，包括元件的文字符号、电路的标号 、连接线的编号等。
电气图的颜色与标注
颜色要求
电气图的颜色应符合规定的标准，不同颜色的线条应代表不 同的含义Байду номын сангаас如电源线常用红色表示，接地线常用黄绿相间的 颜色表示。
电气安装工程识图课件
• 详细描述：工业电气安装工程图是用于指导电气安装工程的图纸，通常包括电气原理图、接线图、位置图等。这些图纸 详细标注了电气设备的工作原理、连接方式、安装位置等信息，是电气安装工程中必不可少的指导性文件。由于涉及的 专业知识较为广泛，工业电气安装工程图具有专业性强的特点。同时，为了确保图纸的准确性和规范性，国家制定了一 系列相关的标准和规范，因此其规范性也很强。此外，工业电气安装工程图还需要根据实际情况进行绘制和调整，因此 还具有一定的实践性。
按照电路的系统流程，从电源开始，按系 统顺序阅读，了解电路的工作原理。
结合实际操作，理解电气元件的安装位置 和连接方式。
电气工程图的基本要素
电路
表示电流的路径和流向， 是电气工程图的基本要素 之一。
电气元件
表示各种电气设备、装置 或元件，是构成电路的基 本单元。
文字符号和图形符号
表示电气元件的类型、功 能或连接方式，是电气工 程图的标识符号。
05
电气安全与规范
电气安全基本知识
01 电流对人体影响
电流通过人体可能导致生理效应，如电击、电伤 和电休克等。
02 电压对人体影响
电压过高可能导致电击和电伤，严重时可能致命 。
03 电磁场对人体影响
长期暴露于强电磁场可能对健康产生负面影响， 如头痛、失眠等。
电气安装工程规范与标准
电气安装工程图纸规 范 图纸应清晰、准确，标注
变压器
用于改变电压，以满足不 同设备的用电需求。
电路图的识读与分析
主电路
描述电能传输的路径，包括电 源、开关、负载等元件。
辅助电路
包括照明、报警等电路，保障 设备的正常运行。
总结词
掌握电路图的组成和识读方法
控制电路
按照电路的系统流程，从电源开始，按系 统顺序阅读，了解电路的工作原理。
结合实际操作，理解电气元件的安装位置 和连接方式。
电气工程图的基本要素
电路
表示电流的路径和流向， 是电气工程图的基本要素 之一。
电气元件
表示各种电气设备、装置 或元件，是构成电路的基 本单元。
文字符号和图形符号
表示电气元件的类型、功 能或连接方式，是电气工 程图的标识符号。
05
电气安全与规范
电气安全基本知识
01 电流对人体影响
电流通过人体可能导致生理效应，如电击、电伤 和电休克等。
02 电压对人体影响
电压过高可能导致电击和电伤，严重时可能致命 。
03 电磁场对人体影响
长期暴露于强电磁场可能对健康产生负面影响， 如头痛、失眠等。
电气安装工程规范与标准
电气安装工程图纸规 范 图纸应清晰、准确，标注
变压器
用于改变电压，以满足不 同设备的用电需求。
电路图的识读与分析
主电路
描述电能传输的路径，包括电 源、开关、负载等元件。
辅助电路
包括照明、报警等电路，保障 设备的正常运行。
总结词
掌握电路图的组成和识读方法
控制电路
(完整)电气识图入门
表示接线信息的电气图
端子接线图
磁性开关 电容式接近开关 电感式接近开关
光电传感器
X0
Y0
X1
Y1
X2
Y2
X3
Y3
PLC
FX2N
COM
COM
PLC的I/O端子接线图
+12V 0V
设备互连接线图
RP 10K
SB1
PLC
-V +
X0
Y0
SB2
X1
Y1
X2
Y2
X3
Y3
X4
Y4
X5
Y5
X6
Y6
COM COM
回路标号
表示各电气回路的种类和特征的方案符号和数字标号
1、回路标号的一般原则； 2.回路标号的分类。
（请阅读P17～P19）
直流回路的标号：正极回路按奇数顺序（1、3、5、7…）标； 负极回路按偶数回路（2、4、6.8…）标。
交流回路的标号：交流一次回路中 用个位数顺序区分回路的相数； 用十位数字的顺序区分回路中的不同线段。
电动机M1直接 起动运转（1）
KM1闭合（5）作电动机M2起动准备
KM2主触点闭合（2） KM2闭合自锁（5）
电动机M2直接 起动运转（2）
KM2闭合（4）短接SB1，使 M1的停止按钮失效。
电动机M1与M2的停止制动控制过程
按下停止 按钮SB4 （5）
KM2失电 （5）
KM2主触点断开（2）
电动机M2停机
序号
代号
1
QS
2
PJ1
3
M
4
Y0
5
设备配置表
名称
规格型号
单位 数量
电气接线图的识图课件
之间 的连接关系。
文字标注
表示电路中各个元件的文 字说明和参数。
电气接线图的识读步骤
熟悉电路元件符号
了解各个元件的名称和功能， 以及在电路中的作用。
分析电路结构
根据电路图分析电路的组成和 功能，了解各个元件之间的连 接关系。
理解工作原理
根据电路的工作原理，理解各 个元件在电路中的作用和工作 过程。
审核确认
修改后需要再次进行审核，确保修改后的图纸仍然符合要求和规范。
06
电气接线图的应用与拓展
电气接线图在工程中的应用
电路设计
电气接线图是电路设计的基础， 用于表示电路中各个元件的连接 关系和电流流向。
设备安装
电气接线图是设备安装的重要依 据，指导安装人员正确连接线路 和设备，确保安全可靠。
故障排查
总结词
照明控制接线图用于表示照明灯具的 电源接入和控制方式。
详细描述
照明控制接线图包括电源、照明灯具 和控制开关等部分，通过开关实现照 明灯具的开启和关闭。在识图时需注 意各元件的符号表示和连接关系，理 解控制逻辑和动作过程。
04
电气接线图的绘制实践
绘制前的准备工作
确定电气接线图的类型和用途
01
标注连接线的编号和参数
在连接线上标注相应的编号和参数，以便理解和使用。
05
电气接线图的审核与修改
电气接线图的审核要点
完整性
检查电气接线图是否完整，包括电源 、负载、控制电路等部分。
正确性
核对电气元件的符号、标注和连接方 式是否正确，符合国家或行业标准。
逻辑性
检查电路的逻辑关系是否合理，如开 关的控制关系、继电器的动作顺序等 。
规范性
检查图纸的布局、标注、线号等是否 符合规范，易于理解和操作。
文字标注
表示电路中各个元件的文 字说明和参数。
电气接线图的识读步骤
熟悉电路元件符号
了解各个元件的名称和功能， 以及在电路中的作用。
分析电路结构
根据电路图分析电路的组成和 功能，了解各个元件之间的连 接关系。
理解工作原理
根据电路的工作原理，理解各 个元件在电路中的作用和工作 过程。
审核确认
修改后需要再次进行审核，确保修改后的图纸仍然符合要求和规范。
06
电气接线图的应用与拓展
电气接线图在工程中的应用
电路设计
电气接线图是电路设计的基础， 用于表示电路中各个元件的连接 关系和电流流向。
设备安装
电气接线图是设备安装的重要依 据，指导安装人员正确连接线路 和设备，确保安全可靠。
故障排查
总结词
照明控制接线图用于表示照明灯具的 电源接入和控制方式。
详细描述
照明控制接线图包括电源、照明灯具 和控制开关等部分，通过开关实现照 明灯具的开启和关闭。在识图时需注 意各元件的符号表示和连接关系，理 解控制逻辑和动作过程。
04
电气接线图的绘制实践
绘制前的准备工作
确定电气接线图的类型和用途
01
标注连接线的编号和参数
在连接线上标注相应的编号和参数，以便理解和使用。
05
电气接线图的审核与修改
电气接线图的审核要点
完整性
检查电气接线图是否完整，包括电源 、负载、控制电路等部分。
正确性
核对电气元件的符号、标注和连接方 式是否正确，符合国家或行业标准。
逻辑性
检查电路的逻辑关系是否合理，如开 关的控制关系、继电器的动作顺序等 。
规范性
检查图纸的布局、标注、线号等是否 符合规范，易于理解和操作。
电气识图
小
结
继电器、接触器控制电路读图和设计中应注意的问题： 1、首先了解工艺过程及控制要求； 2、搞清控制系统中各电机、电器的作用以及它们的控制关系； 3、主电路、控制电路分开阅读或设计； 4、控制电路中，根据控制要求按自上而下、自左而右的顺序进 行读图或设计； 5、同一个电器的所有线圈、触头不论在什么位置都叫相同的名 字； 6、原理图上所有电器，必须按国家统一符号标注，且均按未通 电状态表示； 7、继电器、接触器的线圈只能并联，不能串联； 8、控制顺序只能由控制电路实现，不能由主电路实现。
将接触器KMF的辅助常闭触点串入KMR的线圈回路中，从 而保证在KMF线圈通电时KMR线圈回路总是断开的；将接 触器KMR的辅助常闭触点串入KMF的线圈回路中，从而保 证在KMR线圈通电时KMF线圈回路总是断开的。这样接触 器的辅助常闭触点KMF和KMR保证了两个接触器线圈不能 同时通电，这种控制方式称为联锁或者互锁，这两个辅助常 开触点称为联锁或者互锁触点。 存在问题：电路在具体操作时，若电动机处于正转状态要 反转时必须先按停止按钮SB1，使联锁触点KMF闭合后按 下反转起动按钮SBR才能使电动机反转；若电动机处于反 转状态要正转时必须先按停止按钮SB1，使联锁触点KMR 闭合后按下正转起动按钮SBF才能使电动机正转。
双保险
机械互锁（复合按钮） 电器互锁（互锁触头）
位置控制
1、限位控制 当生产机械的运动部件到达预定的位置时压下行程开关的 触杆，将常闭触点断开，接触器线圈断电，使电动机断电 而停止运行
2、自动往返控制 按下正向起动按钮SB1，电 动机正向起动运行，带动工 作台向前运动。当运行到 SQ2位置时，挡块压下SQ2 ，接触器KMl断电释放， KM2通电吸合，电动机反向 起动运行，使工作台后退。 工作台退到SQl位置时，挡 块压下SQl，KM2断电释放 ，KM1通电吸合，电动机又 正向起动运行，工作台又向 前进，如此一直循环下去， 直到需要停止时按下SB3， KMl和KM2线圈同时断电释 放，电动机脱离电源停止转 动。
电气识图的步骤和方法
电气识图的步骤和方法-老鬼blog（记于淮北相山）一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
电气识图基础一
32
选择——使额定电压、额定电流 >电路的额定 电压、通断能力≥电路的最大短路电 流、场合和保护要求。
产品——DZ10、DZ15、C45N、S060等。 调整：
1、过载整定电流≈使用电流、注意动作时 间
2、过电流脱扣器整定电流>正常尖峰电流 3、欠电压脱扣器的额定电压<电路电压 4、级间保护的配合满足系统要求，避免越
自由脱扣机构
过电流脱扣器
分励脱扣器
热脱扣器 欠电压脱扣器
按钮
负载
30
L1 L2 L3
主触头
自由脱扣机构
运动 过电流脱扣器
分励脱扣器
热脱扣器 欠电压脱扣器
按钮
负载
断路器过电流脱扣动作 31
L1 L2 L3
主触头
脱开
自由脱扣机构
过电流脱扣器
分励脱扣器
热脱扣器 欠电压脱扣器
按钮
负载
断路器过电流脱扣动作
47
图1-14 按钮结构示意图
48
结
构1 符 号
2 3
SB
1 43
SB
按钮帽
复位弹簧 支柱连杆
常闭静触头
2
桥式静触头
4
常开静触头
外壳
SB
名 常闭按钮 称 (停止按钮)
常开按钮 (起动按钮)
复合按钮
49
（2）位置开关 应用——在低压控制电路中，用于实现顺序
控制、定位控制和位置状态的检测。 1、行程开关（限位开关） 工作——利用运动部件碰撞来发出指令。 应用——运动方向、行程大小、位置保护。 选择——使额定电压、额定电流 >电路的额定电压、额定
分断能力。 产品——RL1A、RLS2、RM10、RT12、RS3、
电气自动化制图、识图知识讲解-PPT
6、熔断器
熔断器符号
熔断器是一种广泛应用于低压 电路或者电动机控制电路中的 最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔 体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成； 另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类 原值比例 放大比例 缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例 比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计 （姓名） （日期）
制图 （姓名） （日期）
审核 （姓名） （日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料 数量 重量 比例 图号 15
38
一、制图基本规范
4.比例
控制线路图， 它由主电路、 控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1） 阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机， 即主
轴电动机M1和冷却泵电动机M2， 它 们都由接触器KM直接控制起停， 如
熔断器符号
熔断器是一种广泛应用于低压 电路或者电动机控制电路中的 最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔 体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成； 另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类 原值比例 放大比例 缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例 比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计 （姓名） （日期）
制图 （姓名） （日期）
审核 （姓名） （日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料 数量 重量 比例 图号 15
38
一、制图基本规范
4.比例
控制线路图， 它由主电路、 控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1） 阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机， 即主
轴电动机M1和冷却泵电动机M2， 它 们都由接触器KM直接控制起停， 如
电气识图基础知识机械与电气识图第三版课件
详细描述
电气安装图是用图形符号和文字符号表示电气设备或装置在实际环境中的安装位置和尺寸的图。它包括所有的电 气设备、装置、电线、电缆等的实际位置和尺寸，以及它们之间的相互连接关系。电气安装图是进行电气设备安 装和维护的重要依据。
电气接线图
总结词
表示电气设备或装置的接线关系
详细描述
电气接线图是用图形符号和文字符号表示电气设备或装置的接线关系的图。它详细地表示了设备中各 个部分之间的连接关系，包括电线、电缆、插头、插座等。电气接线图是进行电气设备接线、检查和 维护的重要依据。源自THANKS感谢观看
电气平面图
总结词
表示电气设备的平面布置和配置
详细描述
电气平面图是用图形符号和文字符号表示电气设备的平面布 置和配置的图。它通常包括电气设备的布局、电线和电缆的 路径、以及各种设备和装置的位置。电气平面图是进行电气 设备布局设计和配置的重要依据。
04
CATALOGUE
电气识图的技巧与方法
电气识图的基本技巧
电气图的种类与特点
电气原理图
总结词
表示电气设备或装置的电路工作原理
详细描述
电气原理图是用图形符号和文字符号表示电气设备或装置的电路工作原理的图， 主要用于说明电气设备的动作原理和电路的工作流程。它通常不包括实际的位置 和尺寸信息，而是强调电路的功能和相互关系。
电气安装图
总结词
表示电气设备或装置的实际安装位置和尺寸
总结
接线图实例可以帮助学习者更好地了解控制柜内部的接线关系和接线要 求，掌握电气接线的技能。
平面图的实例分析
平面图实例
工厂配电平面图
分析
工厂配电平面图是表示工厂配电系统设备分布和连接关系的图纸，包括变压器、配电柜 、电动机等部分，通过平面图可以了解设备的分布情况和配电系统的整体结构。
电气安装图是用图形符号和文字符号表示电气设备或装置在实际环境中的安装位置和尺寸的图。它包括所有的电 气设备、装置、电线、电缆等的实际位置和尺寸，以及它们之间的相互连接关系。电气安装图是进行电气设备安 装和维护的重要依据。
电气接线图
总结词
表示电气设备或装置的接线关系
详细描述
电气接线图是用图形符号和文字符号表示电气设备或装置的接线关系的图。它详细地表示了设备中各 个部分之间的连接关系，包括电线、电缆、插头、插座等。电气接线图是进行电气设备接线、检查和 维护的重要依据。源自THANKS感谢观看
电气平面图
总结词
表示电气设备的平面布置和配置
详细描述
电气平面图是用图形符号和文字符号表示电气设备的平面布 置和配置的图。它通常包括电气设备的布局、电线和电缆的 路径、以及各种设备和装置的位置。电气平面图是进行电气 设备布局设计和配置的重要依据。
04
CATALOGUE
电气识图的技巧与方法
电气识图的基本技巧
电气图的种类与特点
电气原理图
总结词
表示电气设备或装置的电路工作原理
详细描述
电气原理图是用图形符号和文字符号表示电气设备或装置的电路工作原理的图， 主要用于说明电气设备的动作原理和电路的工作流程。它通常不包括实际的位置 和尺寸信息，而是强调电路的功能和相互关系。
电气安装图
总结词
表示电气设备或装置的实际安装位置和尺寸
总结
接线图实例可以帮助学习者更好地了解控制柜内部的接线关系和接线要 求，掌握电气接线的技能。
平面图的实例分析
平面图实例
工厂配电平面图
分析
工厂配电平面图是表示工厂配电系统设备分布和连接关系的图纸，包括变压器、配电柜 、电动机等部分，通过平面图可以了解设备的分布情况和配电系统的整体结构。
电气识图
电气图纸制图规范及电气图纸的识读方法（一）一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装臵或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装臵的全部组成和连接关系，而不考虑其实际位臵的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装臵、设备和装臵中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装臵、设备或装臵的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装臵或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装臵或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装臵或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
