风机种类和工作原理

风机种类和工作原理

风机种类和工作原理
风机有多种种类和工作原理。

下面将会介绍其中一些常见的类型及相关工作原理。

1. 轴流风机:
轴流风机主要通过叶轮产生的轴向推力来加速气体流动。

它们通常用于需要大量气体流动的应用,如冷却塔和空调系统。

轴流风机通过沿着叶轮轴线方向推动气体,将气体沿着同一方向运动。

2. 离心风机:
离心风机通过旋转的叶片产生离心力,将气体抛出并形成高速气流。

它们适用于需要产生高压力的应用,如通风系统和压缩机。

离心风机通过离心力将气体推动到离叶轮中心较远的方向。

3. 混流风机:
混流风机是轴流风机和离心风机的组合体。

它们结合了两者的优点,既能够产生高压力,又能够产生大量气体流量。

混流风机常用于通风换气和空调系统中。

4. 无叶风机:
无叶风机采用了新颖的工作原理,通过电磁力与气体之间的交互作用来产生气流。

无叶风机没有传统的叶片结构,因此具有较低的噪音和更安全的操作。

这些风机种类和工作原理在不同应用领域中发挥着重要作用。

根据具体的需求和条件选择适当的风机类型可以提高系统性能和效率。

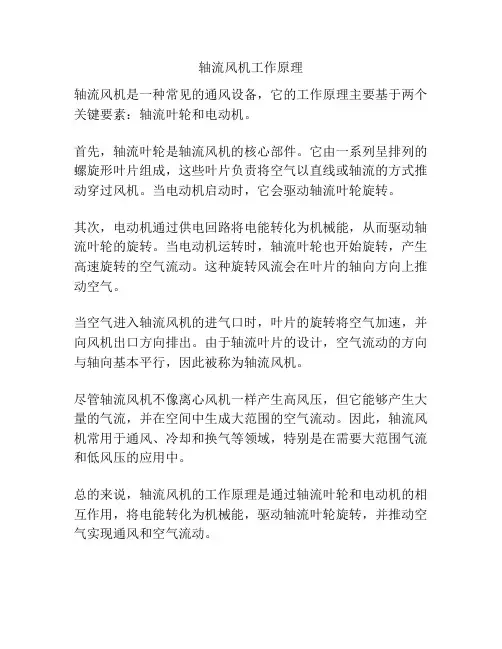

轴流风机工作原理

轴流风机工作原理

轴流风机工作原理
轴流风机是一种常见的通风设备,它的工作原理主要基于两个关键要素:轴流叶轮和电动机。

首先,轴流叶轮是轴流风机的核心部件。

它由一系列呈排列的螺旋形叶片组成,这些叶片负责将空气以直线或轴流的方式推动穿过风机。

当电动机启动时,它会驱动轴流叶轮旋转。

其次,电动机通过供电回路将电能转化为机械能,从而驱动轴流叶轮的旋转。

当电动机运转时,轴流叶轮也开始旋转,产生高速旋转的空气流动。

这种旋转风流会在叶片的轴向方向上推动空气。

当空气进入轴流风机的进气口时,叶片的旋转将空气加速,并向风机出口方向排出。

由于轴流叶片的设计,空气流动的方向与轴向基本平行,因此被称为轴流风机。

尽管轴流风机不像离心风机一样产生高风压,但它能够产生大量的气流,并在空间中生成大范围的空气流动。

因此,轴流风机常用于通风、冷却和换气等领域,特别是在需要大范围气流和低风压的应用中。

总的来说,轴流风机的工作原理是通过轴流叶轮和电动机的相互作用,将电能转化为机械能,驱动轴流叶轮旋转,并推动空气实现通风和空气流动。

轴流风机的工作原理

轴流风机的工作原理

轴流风机的工作原理
轴流风机是一种常见的风机类型,其工作原理是利用电机的驱动下,通过叶轮的转动产生气流,使空气流动起来。

在轴流风机中,电机带动叶轮转动,叶轮由多个叶片组成,可以分为内外两层。

当电机启动后,叶轮开始旋转,内外两层叶片的形状和角度设计得巧妙,使得气流可以从进风口经过叶片进入叶轮,并沿着轴向方向流动。

当气流通过叶轮的时候,叶片会对气流施加力量,改变其方向和速度。

内层叶片倾斜的设计可以增加气流的速度,而外层叶片的角度较小,可以使气流保持一个较高的速度同时转向。

通过这样的设计,轴流风机可以产生一个沿着轴向流动且速度较大的气流。

轴流风机的工作原理还涉及到风机的进风口和出风口的设计。

进风口通常位于风机的一端,可以让气流顺利进入风机。

而出风口则位于叶轮的另一端,可以使气流顺利排出,并形成一个相对稳定的气流方向。

总的来说,轴流风机通过电机带动叶轮旋转,利用叶片的设计改变气流的方向和速度,产生一个沿着轴向流动的气流。

它可以广泛应用于通风、空调、冷却和排风系统等领域。

轴流式风机原理及运行

轴流式风机原理及运行

轴流式风机原理及运行
原理:
轴流式风机的工作原理基于轴流叶轮的旋转运动。

当电机带动轴流叶轮旋转时,空气被吸入风机并穿过叶片,然后被迫通过叶轮的螺旋型通道传送,最终被排向风机出口处。

因此,轴流式风机主要是将空气按照轴向的方向流动,而不是将空气压缩。

运行:
1.电机驱动:风机的运行需要电机提供旋转力,通常是通过一个电机或者引擎来实现。

2.空气进入:风机通过入口处将空气吸入,并利用叶轮的旋转动力将空气加速。

3.叶片加速:叶轮的旋转产生了切向速度,使得空气在叶轮的作用下产生弯曲和螺旋流动,从而加速了空气的速度。

4.螺旋流动:在叶轮的螺旋型通道作用下,空气以螺旋的方式在叶轮中传输,同时也被加速。

5.出口排风:经过叶片和螺旋通道的作用,空气被迫通过出口处并排出。

需要注意的是,轴流式风机主要用于提供大量的空气流动,而不是产生高压力。

因此,在选择和应用轴流式风机时,需要根据实际需求合理选择风机类型,以确保其能够满足对风力和压力的要求。

总结:
轴流式风机通过旋转叶轮将空气加速,并以轴向的方向流动,从而提
供大量的空气流动。

其工作原理基于叶轮的旋转和螺旋通道的作用,通过
电机的驱动将空气从入口吸入,并经过加速和传输后排到出口处。

虽然轴
流式风机不能产生高压力,但其高风量的特点使其在许多应用中非常重要。

轴流风机原理

轴流风机原理

轴流风机原理
轴流风机是一种常见的风机类型,它的主要工作原理是通过叶轮叶片产生轴向流动的空气。

这种类型的风机通常由一个旋转的叶轮和一个静止的外壳组成。

当风机启动时,电机带动叶轮旋转。

在叶轮的旋转过程中,空气被吸入并被推动到轴向方向。

叶轮上的叶片起到引导和加速空气流动的作用。

空气被推动到轴向方向后,流经外壳。

外壳通常具有螺旋形的结构,可以进一步加速空气流动。

在流经外壳的过程中,空气被压缩和加速,从而产生较大的风速和风量。

轴流风机主要适用于需要大风量、低风阻的场合。

它常用于通风、换气、温度调节等领域。

由于其结构简单、功耗较低,轴流风机在工业和民用领域都有广泛应用。

此外,轴流风机还具有多个优点,例如体积小、噪音低、可靠性高等。

这些特点使得轴流风机在工程设计中被广泛选用。

总之,轴流风机通过旋转的叶轮叶片将空气推动到轴向方向,然后通过外壳的引导和加速,产生较大的风速和风量。

其简单的结构和高效的工作原理使得轴流风机成为广泛应用于通风、换气和温度调节领域的理想选择。

轴流风机射流风机原理

轴流风机射流风机原理
轴流风机和射流风机原理
轴流风机的工作原理是:当叶轮旋转时,气体从进风口轴向进入叶轮,受到叶轮上叶片的推挤入扩压管,进一步将气体动能转换为压力能,最后引入工作管路。轴流风机的叶片一般都是可以转动角度的,大部分轴流风机都配有一套叶片液压调节装置。当风机运行时,通过叶片液压调节装置,可调节叶片的安装角,并保持在一定角度上,使其在变工况工作时仍具有较高的效率。通常功率较大。
射流风机通常悬挂在隧道顶部或安装在隧道侧壁上,将隧道本身作为风道,风机工作时,能从给定的能量中,产生较高的推力。隧道中空气的一部份被风机吸入,经叶轮做功后,由风机出口高速喷出。基于冲击传动原理,高速气流把能量传给隧道内的另一部分空气,带动其一起向后流动,从而把隧道内的空气推向出口一端,并从进口吸入新鲜空气。当气流速度衰减到一定值之后,下一组风机又以同样的方式继续带动空气流动,实现了排除隧道内污染空气的目的。通常功率较小,通过接力方式来达到空气流通的目的。

屋顶轴流风机工作原理

屋顶轴流风机工作原理

屋顶轴流风机工作原理
屋顶轴流风机是一种常用于通风和空气循环的设备,它通过旋转的大型风扇叶片来产生风力,从而促进空气的流动和循环。

这种风机的工作原理主要包括以下几个方面:
1. 风扇叶片:屋顶轴流风机的核心部件是风扇叶片,它通常由轻量、高强度的材料制成,如铝合金或复合材料。

风扇叶片的形状和数量可以根据需要进行设计,以产生所需的风力。

2. 驱动装置:屋顶轴流风机通常由电动机驱动,电动机通过轴传动装置将动力传递给风扇叶片,使其旋转。

电动机的转速可以通过控制电源电压或使用变频器进行调节。

3. 空气流动:当风扇叶片旋转时,它会将周围的空气吸入,并通过风机内部的通道排出。

风扇叶片的旋转产生了强大的气流,形成负压区域,促使室内或建筑物内部的空气被吸入轴流风机内部。

4. 空气排放:被吸入轴流风机内部的空气将通过通风管道或通风口排放到室外。

通过不断循环这种空气流动,屋顶轴流风机可以有效地排除室内或建筑物内部的热量、湿气和污染物,并提供新鲜空气。

5. 控制系统:屋顶轴流风机通常配备了控制系统,可以根据需要自动调节风机的工作状态。

例如,根据室内温度、湿度和二氧化碳浓度的变化,控制系统可以调整风机的转速和运行时间,
以提供适当的通风效果。

综上所述,屋顶轴流风机通过旋转的风扇叶片产生气流,进行空气循环和通风,以改善室内环境和提供舒适的生活、工作条件。

消防轴流风机工作原理

消防轴流风机工作原理

消防轴流风机工作原理
消防轴流风机是一种用于散热、通风和排烟的设备,它通过强力的风力将热空气或烟雾排出建筑物或封闭空间。

其工作原理如下:
1. 轴流风机通常由一个或多个可旋转的叶片组成。

当电机启动时,叶片通过产生旋转运动来推动空气流动。

2. 轴流风机的电机通常安装在轴心。

当电机启动时,通过电机转子上的旋转磁场产生旋转力矩,从而将能量传递给轴流风机的叶片。

3. 叶片的旋转运动会产生空气的压力差。

当叶片旋转时,它们会推动空气并在其后面产生一定的负压。

这一压力差会使得空气沿轴流风机的轴线方向运动。

4. 当空气通过轴流风机的叶片时,它们被强制向外推动,并加速流动。

这种较大的流速会导致周围空气的湍流,从而进一步增加风力。

5. 轴流风机通常还配备了导流罩,用于引导空气流动,并增加流速和风力。

导流罩可以将空气聚焦到一个特定的方向上,从而提高散热、通风和排烟效果。

总之,消防轴流风机通过电机的旋转运动驱动叶片的旋转,产生负压和推动空气流动。

导流罩进一步增加流速和风力,并将
空气流动引导到需要的方向。

这样,消防轴流风机能够快速有效地排除热空气和烟雾,提供通风和散热的效果。

轴流式通风机工作原理

轴流式通风机工作原理

轴流式通风机工作原理
轴流式通风机是一种常见的通风设备,其工作原理是通过叶轮的旋转产生气流,使空气产生流动,从而实现通风换气的目的。

以下是轴流式通风机的工作原理:
1. 叶轮:轴流式通风机的核心部件是叶轮,叶轮通常由多个叶片组成,呈螺旋状排列在轴上。

2. 驱动装置:叶轮由电动机或其他驱动装置带动,使其快速旋转。

3. 进风口:轴流式通风机的进风口位于叶轮的一侧,通过进风口将外部空气吸入。

4. 排风口:轴流式通风机的排风口位于叶轮的另一侧,通过排风口将处理后的空气排出。

5. 气流产生:当叶轮开始旋转时,叶片随着旋转产生气流。

气流在叶轮的作用下由进风口吸入,然后经过叶片的推动,被迫通过叶轮并沿着轴线方向移动。

6. 空气处理:在通过叶轮的过程中,空气受到加速和压缩,使其压力和速度增加。

7. 通风效果:通过排风口,处理后的空气被迫排出通风设备,进而产生通风效果,实现空气的流通和换气。

轴流式通风机适用于需要大量空气流动的场合,如工业厂房、车间、地下车库、大型商场等。

其特点是体积小、结构简单、效率高、噪音较低。

在通风换气和温度调节方面具有重要的作用。

1/ 1。

轴流风机工作原理

轴流风机工作原理

轴流风机工作原理
轴流风机工作原理是利用叶轮的旋转,将空气沿轴线方向进行推进的机械设备。

其内部构造包括电机、叶轮和外壳等部分。

电机是风机的动力源,通过电能转化为机械能,驱动叶轮旋转。

叶轮是风机的核心部件,由一系列叶片组成。

当电机驱动叶轮旋转时,空气被叶片吸入并随之被推向轴向方向,形成气流。

轴流风机的外壳是一个特殊形状的管道,其内部空间与叶轮的尺寸相匹配,以确保气流能够顺畅地通过。

另外,外壳还具有导向叶片的功能,可以调整气流的方向。

在工作过程中,电机通过轴向传递扭矩到叶轮上,使其旋转起来。

叶轮的旋转产生了一个低压区,吸引外部空气进入风机。

同时,高速旋转的叶轮将空气加速,使其获得动能。

最后,加速后的气流沿轴线方向被推出风机,形成一股强力的气流。

轴流风机可通过调节电机的转速来改变风机的风量和风压。

当转速较高时,风机输出的风量大,风压高;反之,当转速较低时,输出的风量小,风压低。

总之,轴流风机通过电机驱动叶轮旋转,将空气沿轴线方向推进,并调整风量和风压,从而满足不同应用场景的需求。

轴流风机的原理

轴流风机的原理

轴流风机的原理
轴流风机是一种通过叶轮将空气按照轴向方向输送的设备。

其工作原理是通过电机带动叶轮旋转,产生气流并将空气沿着轴向方向加速移动。

叶轮通常由多个扇叶组成,这些扇叶呈斜角形状,可根据需要进行调整。

当电机启动时,叶轮开始旋转,空气进入轴流风机的吸入口,并被扇叶推动向前方。

扇叶的设计和斜角使得空气在经过叶轮时产生一个向外的推力,从而形成一个加速的气流。

这个加速的气流将空气从轴流风机的出口排出。

由于叶轮的旋转,空气也会被带到叶轮的后侧,形成一个负压区域,进而吸入更多的空气,使循环继续。

轴流风机可以在不同的尺寸和功率下工作,可以适用于各种不同的应用场景。

它们通常用于大型建筑物、工业厂房和电力站等需要大量空气流动的场所。

轴流风机的主要优点是高效能、运行平稳且噪音较低。

此外,它们还可以进行自动化控制,以便根据需要调整空气流量和速度。

总之,轴流风机是一种通过叶轮旋转产生气流并将空气按照轴向方向输送的设备。

它的工作原理是利用叶轮的旋转产生的推力和负压区域,推动空气运动并加速流动。

轴流风机具有高效能、运行平稳和噪音较低等特点,广泛应用于不同领域。

轴流式风机的工作原理

轴流式风机的工作原理

轴流式风机的工作原理
轴流式风机是一种将气体沿着轴向方向进行运动的装置,在轴流式风机中,气体由驱动装置带动叶轮旋转,产生气流,并使气体顺着轴向方向流动。

轴流式风机的工作原理可以分为以下几个步骤:
1. 气体进入:气体从进气口进入风机,再经过进气道进入叶轮区域。

2. 加速流动:叶轮内部的叶片旋转,由于叶片的斜向设计,使得气体被加速,并沿轴向方向流动。

叶轮的旋转主要是通过电动机或其它驱动装置来提供动力。

3. 压缩加压:在叶轮转动的同时,气体也被压缩,并加压提高。

这是由于叶轮的设计和形状,使气体在经过叶轮的过程中,受到叶轮叶片的压力作用。

在叶轮中心处的气体压力会比较低,而在叶轮边缘处的气体压力会比较高。

4. 气体出口:气体在叶轮的作用下,经过出口道流出的同时,继续沿着轴向方向流动,形成一个气流。

气流的速度和压力取决于叶轮的转速和叶轮的设计。

轴流式风机的工作原理基于风机的叶轮形状和旋转运动,通过将气体加速、压缩和排出,实现了气体的输送和流动。

轴流式风机广泛应用于通风、换气、空调、工业流体传输等领域。

轴流式风机的工作原理

轴流式风机的工作原理

轴流式风机的工作原理
轴流式风机是一种常见的风机类型,它的工作原理基于气流的轴向流动。

具体来说,轴流式风机的工作原理如下:
1. 驱动装置:通过电动机或其他驱动装置提供动力,使风机的叶轮旋转。

2. 叶轮设计:轴流式风机的叶轮是其关键组成部分。

叶轮通常由多个叶片排列成一圈,并呈螺旋形状。

这种设计可以产生一个沿着轴向的气流,并把气体推动到风机的出口。

3. 进风口:气体通过进风口进入风机。

进风口通常位于风机的中心部位,且被设计成能够更好地引导气流进入叶轮。

4. 叶轮旋转:当驱动装置启动时,叶轮开始旋转。

旋转的叶轮会使空气产生离心力,并使其沿着叶片的螺旋形状移动。

5. 轴向流动:由于离心力的作用,气体会沿着叶轮的螺旋形状逐渐向外移动,形成一个轴向的气流。

6. 压力增加:气体在流动过程中,会受到叶轮的作用而产生压力增加。

这是因为叶轮的旋转使得气体分子之间的相互碰撞增多,从而增加了气体的压力。

7. 出风口:气体流经叶轮后,最终通过出风口排出。

出风口通常位于风机的边缘位置,以便将气体有效地排出。

通过上述的工作原理,轴流式风机能够产生大量的气流,并具有较高的气流压力。

因此,轴流式风机常被用于需要进行气体传输、通风或冷却的场合,如通风系统、空调系统、冷却设备等。

轴流风机工作原理

轴流风机工作原理

轴流风机工作原理
轴流风机是一种用于气流输送的设备,其工作原理是通过转子叶片推动气流沿轴向移动。

当电动机带动轴流风机转子旋转时,叶片会将气流从入口吸入,然后推动气流沿着轴向向外吹出。

轴流风机的转子通常由多个叶片组成,这些叶片呈弯曲状,并且相互之间呈斜角摆放。

当叶片开始旋转时,气流会被叶片弯曲的形状所影响,使得气流获得一定的动能,并随着叶片的推动不断向外运动。

在轴流风机内部,还设置了一个导向罩,用于引导气流的流动方向。

导向罩的形状和叶片的弯曲角度,可以对气流的转向和速度进行调节。

通过调整导向罩的位置和叶片的角度,可以改变轴流风机输出的气流速度和风向。

除了通过转子叶片的推动,轴流风机还可以利用外部设备(如涡轮)来增加其输出风力。

这种设计常见于需要较大风力的场合,比如通风系统和空调系统。

轴流风机通常用于需要进行气体输送、气体循环或通风换气的场合。

其工作原理简单且效率较高,可广泛应用于建筑、工业、农业等领域。

轴流风机 原理

轴流风机 原理

轴流风机原理
轴流风机是一种根据贝努利原理工作的风机,主要用于输送气体或气体通风。

它的工作原理是通过风机旋转产生的气流,使气体沿着轴线方向流动。

具体而言,轴流风机由一个旋转的叶轮和一个固定的外壳组成。

当电机驱动叶轮旋转时,叶轮的叶片会将空气或气体吸入并加速。

叶轮上的叶片形状和数量会导致气流加速,并且使气体沿轴线方向移动。

然后,加速的气流会通过外壳中的出口处被释放出来。

这种风机的工作原理可以通过贝努利原理来解释。

根据贝努利原理,当气体通过较小的截面积时,它的速度会增加,而压力会降低。

这意味着轴流风机内部的增压区域会导致气体的加速,并沿轴线方向移动。

另一方面,当气流通过较大的截面积时,速度减小,压力增加,这种情况在轴流风机的出口处发生。

因此,通过旋转叶轮产生的气流具有一定的压力差,可用于推动气体或进行通风。

除了工业应用外,轴流风机还广泛应用于航空、建筑和船舶等领域。

它们可以用于散热、通风和排放废气等用途。

此外,轴流风机的性能还受到叶轮形状、叶片数量和叶片角度等因素的影响。

针对不同的应用需求,还有多种类型和规格的轴流风机可供选择。

轴流式风机原理和运行

轴流式风机原理和运行

轴流式风机原理及运行一.轴流式风机的结构特点轴流送风机为单级风机,转子由叶轮和叶片组成,带有一个整体的转动轴承箱和一个液压叶片调剂装置。

主轴承和转动轴承同置于一球铁箱体内,此箱体同心地安装在风机下半机壳中并用螺栓固定。

在主轴的两头各装一只支承轴承,为经受轴向力。

主轴承箱的油位由一油位指示器在风机壳体外示出。

轴承的润滑和冷却借助于外置的供油装置,周围的空气通过机壳和轴承箱之间的间隙的自然通风,以增加了它的冷却。

叶轮为焊接结构,因为叶轮重量较轻,惯性矩也小。

叶片和叶柄等组装件的离心力通过推力轴承传递至较小的承载环上,叶轮组装件在出厂前进行叶轮整套静、动平稳的校验。

风机运行时,通过叶片液压调剂装置,可调剂叶片的安装角并维持这一角度。

叶片装在叶柄的外端,叶片的安装角能够通过装在叶柄内的调剂杆和滑块进行调剂,并使其维持在必然位置上。

调剂杆和滑块由调剂盘推动,而调剂盘由推盘和调剂环所组成,并和叶片液压调剂装置的液压缸相连接。

风机转子通过风机侧的半联轴器、电动机侧的半联轴器和中间轴与电机连接。

风机液压润滑供油装置由组合式的润滑供油装置和液压供油装置组成。

此系统有2台油泵,并联安装在油箱上,当主油泵发生故障时,备用油泵即通过压力开关自动启动,2个油泵的电动机通过压力开关联锁。

在不进行叶片调剂时,油流经恒压调剂阀而至溢流阀,借助该阀成立润滑压力,多余的润滑油经溢流阀回油箱。

风机的机壳是钢板焊接结构,风机机壳具有水平中分面,上半能够拆卸,便于叶轮的装拆和维修。

叶轮装在主轴的轴端上,主轴承箱用螺钉同风机机壳下半相连接,并通过法兰的内孔保证对中,此法兰为一加厚的刚性环,它将力(由叶轮产生的径向力和轴向力)通过风机底脚靠得住地传递至基础,在机壳出口部份为整流导叶环,固定式的整流导叶焊接在它的通道内。

整流导叶环和机壳以垂直法兰用螺钉连接。

进气箱为钢板焊接结构,它装置在风机机壳的进气侧。

在进气箱中的中间轴放置于中间轴罩内。

电动机一侧的半联轴器用联轴器罩壳防护。

双速轴流风机的工作原理

双速轴流风机的工作原理

双速轴流风机的工作原理
双速轴流风机的工作原理是根据风机叶轮的变速来实现不同风速档位的调节。

其工作原理如下:
1. 轴流叶轮:双速轴流风机采用轴流叶轮结构,叶轮具有多个叶片,叶片的形状和角度可以根据需要进行调整。

当电机启动时,叶轮开始旋转,产生气流。

2. 变速机构:双速轴流风机的主要特点是具有两个风速档位,因此需要一个变速机构来实现叶轮的变速。

变速机构通常由电动机和减速器组成,可以通过切换不同的齿轮组合来改变叶轮的转速。

3. 风道:双速轴流风机中的气流通过风道传输。

风道通常由金属或塑料制成,具有特定的形状和尺寸,以便将气流有效地传输到目标位置。

4. 控制系统:双速轴流风机通常配备了一个控制系统,可以通过控制系统来调节叶轮的转速和风速档位。

控制系统通常包括按钮或旋钮控制面板,用户可以根据需要选择适当的档位。

当双速轴流风机启动时,电机通过变速机构使叶轮开始旋转。

通过控制系统,用户可以选择合适的风速档位,控制系统将相应的齿轮组合切换到变速机构,以改变叶轮的转速。

转速越高,产生的气流速度就越大。

根据气流的需求,双速轴流
风机可以在不同的风速档位下提供不同的气流效果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

轴流式风机叶片的工作方式与飞机的机翼类似。

但是,后者是将升力向上作用于机翼上并支撑飞机的重量,而轴流式风机则固定位置并使空气移动。

气流由集流器进入轴流风机,经前导叶获得预旋后,在叶轮动叶中获得能量,再经后导叶,将一部分偏转的气流动能转变为静压能,最后气体流经扩散筒,将一部分轴向气流的动能转变为静压能后输入到管路中。

1.叶轮
叶轮与轴一起组成了通风机的回转部件,通常称为转子。

叶轮是轴流式通风机对气体做功的唯一部件,叶轮旋转时叶片冲击气体,使空气获得一定的速度和风压。

轴流风机的叶轮由轮毂和叶片组成,轮毂和叶片的连接一般为焊接结构。

叶片有机翼型、圆弧板形等多种,叶片从根部到叶顶常是扭曲的,有的叶片与轮毂的连接为可调试,可以改变通风机的风量和风压。

一般叶片数为4~8个,其极限范围则在2~50个之间。

2.集风器和流线罩
集风器(吸风口)和流线罩两者组成光滑的渐缩形流道,其左右是将气体均匀的导入叶轮,减少入口风流的阻力损失。

3.前后置导流器
前导流器的作用是使气流在入口出产生负旋转,以提高风机的全压;此外,前置导流器常做成可转动的,通过改变叶片的安装的角度可以改变风机的工况。

后导流器的作用是扭转从叶轮流出的旋转气流,使一部分偏转气流动能转变为静压能,同时可减少因气流旋转而引起的摩擦和漩涡损失动能。

4.扩压器
在轴流风机的级的出口,气流轴向速度很大。

扩散筒的作用是将一部分轴向气流动能转变为静压能,使风机流出的气体的静压能进一步提高,同时减少出口突然扩散损失。

轴流式风机的横截面一般为翼剖面。

叶片可以固定位置,也可以围绕其纵轴旋转。

叶片与气流的角度或者叶片间距可以不可调或可调。

改变叶片角度或间距是轴流式风机的主要优势之一。

小叶片间距角度产生较低的流量,而增加间距则可产生较高的流量。

先进的轴流式风机能够在风机运转时改变叶片间距(这与直升机旋翼颇为相似),从而相应地改变流量。

这称为动叶可调(VP)轴流式风机。

轴流风机又叫局部通风机,是工矿企业常用的一种风机,安不同于一般的风机它的电机和风叶都在一个圆筒里,外形就是一个筒形,用于局部通风,安装方便,通风换气效果明显,安全,可以接风筒把风送到指定的区域.。
