几种特殊二极管
各种二极管符号及作用
各种二极管符号及作用二极管是一种常见的电子器件，广泛应用于电路中。
它具有电流只能单向通过的特性，常用于整流、检波、稳压、开关等电路中。
下面将详细介绍各种二极管的符号及作用。
1.正向导通二极管（正向二极管）：正向导通二极管的符号为一个三角箭头指向一条直线。
它由P型半导体和N型半导体组成，P区称为阳极，N区称为阴极。
当外加正向电压时，两个半导体之间的势垒会被压低或消除，形成导电通道，电流可以顺利通过。
所以正向导通二极管主要用作整流器、放大器等电路中。
2.反向截止二极管（反向二极管）：反向截止二极管的符号为一个三角箭头指向一条直线，并且箭头与直线相连。
它同样由P型半导体和N型半导体组成，但是当外加反向电压时，两个半导体之间的势垒会增大，阻断电流流动。
所以反向截止二极管主要用作保护电路中的组件，防止过电压损坏其他器件。
3.发光二极管（LED）：发光二极管的符号与正向导通二极管相似，但在箭头顶部加了两条斜线，表示发光。
发光二极管在正向导通时会发出可见光或红外线，常用于指示灯、显示屏、数码管等场景中。
4. 齐纳二极管（Zener二极管）：齐纳二极管的符号与正向导通二极管相似，但在箭头上加了一个斜杠。
齐纳二极管是一种特殊的二极管，主要用于稳压电路中。
当反向电压达到其中一特定电压值时，齐纳二极管会出现反向击穿现象，即通过漏电流来维持固定电压输出。
因此，齐纳二极管可以用来实现稳定的电压源。
5. Schottky二极管：Schottky二极管的符号与正向导通二极管相似，但箭头底部加了一个横线。
Schottky二极管由金属与半导体的接触形成，具有快速开关速度和低导通压降的特性。
它广泛应用于高速开关电路、电源转换器、射频调制解调器等场景中。
6.多层结二极管（TPD）：多层结二极管的符号使用两个三角箭头，一个指向上方，一个指向下方，两个三角箭头之间有一个横线连接。
多层结二极管由多个PN结级联而成，可以在高电压条件下工作。

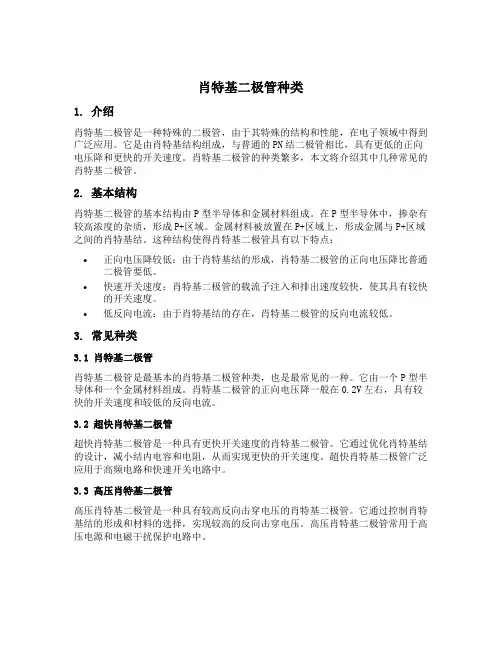

肖特基二极管种类
肖特基二极管种类1. 介绍肖特基二极管是一种特殊的二极管，由于其特殊的结构和性能，在电子领域中得到广泛应用。
它是由肖特基结构组成，与普通的PN结二极管相比，具有更低的正向电压降和更快的开关速度。
肖特基二极管的种类繁多，本文将介绍其中几种常见的肖特基二极管。
2. 基本结构肖特基二极管的基本结构由P型半导体和金属材料组成。
在P型半导体中，掺杂有较高浓度的杂质，形成P+区域。
金属材料被放置在P+区域上，形成金属与P+区域之间的肖特基结。
这种结构使得肖特基二极管具有以下特点：•正向电压降较低：由于肖特基结的形成，肖特基二极管的正向电压降比普通二极管要低。
•快速开关速度：肖特基二极管的载流子注入和排出速度较快，使其具有较快的开关速度。
•低反向电流：由于肖特基结的存在，肖特基二极管的反向电流较低。
3. 常见种类3.1 肖特基二极管肖特基二极管是最基本的肖特基二极管种类，也是最常见的一种。
它由一个P型半导体和一个金属材料组成。
肖特基二极管的正向电压降一般在0.2V左右，具有较快的开关速度和较低的反向电流。
3.2 超快肖特基二极管超快肖特基二极管是一种具有更快开关速度的肖特基二极管。
它通过优化肖特基结的设计，减小结内电容和电阻，从而实现更快的开关速度。
超快肖特基二极管广泛应用于高频电路和快速开关电路中。
3.3 高压肖特基二极管高压肖特基二极管是一种具有较高反向击穿电压的肖特基二极管。
它通过控制肖特基结的形成和材料的选择，实现较高的反向击穿电压。
高压肖特基二极管常用于高压电源和电磁干扰保护电路中。
3.4 低压肖特基二极管低压肖特基二极管是一种具有较低正向电压降的肖特基二极管。
它通过优化肖特基结的材料和结构，实现较低的正向电压降。
低压肖特基二极管常用于低功耗电路和电池供电电路中。
4. 应用领域肖特基二极管由于其独特的特性，在许多领域中得到广泛应用。
以下是几个常见的应用领域：•电源管理：肖特基二极管可以用于电源开关、反向电流保护和电源选择等方面，提高电源管理的效率和可靠性。
二极管的种类和应用
二极管的种类和应用
二极管是一种最简单的电子器件，它有许多不同的种类和应用。
以下是常见的二极管种类和应用：
1. 散热二极管：用于电源和放大器电路中，可承受高频高功率。
2. 整流二极管：用于电源和电路中，将交流信号转变为直流信号。
3. 可控硅二极管：可控硅二极管也称为Triac，常用于交流电
控制开关、调光和电压调节等应用。
4. 快速恢复二极管：用于高频电路和脉冲电路，具有快速恢复速度。
5. 功率二极管：用于功率放大器、逆变器、电源等高功率电路。
6. 齐纳二极管：用于雷达接收、光电检测和高速开关等应用。
7. 发光二极管（LED）：用于指示灯、显示屏、照明等应用，可以发出不同颜色的光。
8. 光敏二极管（光电二极管）：用于光电传感器、光控开关等应用，可将光信号转化为电信号。
9. 二极管激光：用于激光器和光通信等高功率激光器应用。
除了上述常见的二极管种类外，还有许多其他特殊用途的二极
管，如：微波二极管、电容二极管、变容二极管、太阳能电池等。
二极管及其种类与识别
稳压二极管
稳压管主要被作为稳压器或电压基准元件使用！
. 稳压二极管的参数:
（1）稳定电压 （2）电压温度系数（3）动态电阻（4）稳定电流 ， 最大、最小稳定电流（5）最大允许功耗
稳压二极管
稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件。 稳压管的主要参数有：①稳压值VZ 。指当流过稳压管的电流为某一规 定值时，稳压管两端的压降。目前各种型号的稳压管其稳压值在2～ 200V，以供选择。②电压温度系数。稳压管的稳压值VZ的温度系数在 VZ低于4V时为负温度系数值；当VZ的值大于7V时，其温度系数为正 值；而VZ的值在6V左右时，其温度系数近似为零。目前低温度系数的 稳压管是由两只稳压管反向串联而成，利用两只稳压管处于正反向工 作状态时具有正、负不同的温度系数，可得到很好的温度补偿。例如 2DW7型稳压管是稳压值为±6～7V的双向稳压管。③动态电阻rZ。表 示稳压管稳压性能的优劣，一般工作电流越大，rZ越小。④允许功耗 PZ。由稳压管允许达到的温升决定，小功率稳压管的PZ值为100～ 1000mW,大功率的可达50W。⑤稳定电流IZ。测试稳压管参数时所加 的电流。实际流过稳压管的电流低于IZ时仍能稳压，但rZ较大。
18
检波二极管
检波的作用是把调制在高频电磁波的低频信号检出来。检波二极管要求结电 容小，反向电流小，所以检波二极管常采用点触式二极管。
变容二极管
变容二极管是利用PN结的空间电荷层具有电容特性的原理制成的特殊二极管。它的特点是 结电容随加到管子上的反向电压大小而变化。在一定范围内，反向偏压越小，结电容越大； 反之，反向电容偏压越大，结电容越小。人们利用变容二极管的这种特性取代可变电容器 的功能。变容二极管多采用硅或砷化镓材料制成，采用陶瓷或环氧树脂封装。变容二极管 在电视机、收音机和录像机中多用于调谐电路和自动频率微调电路中。

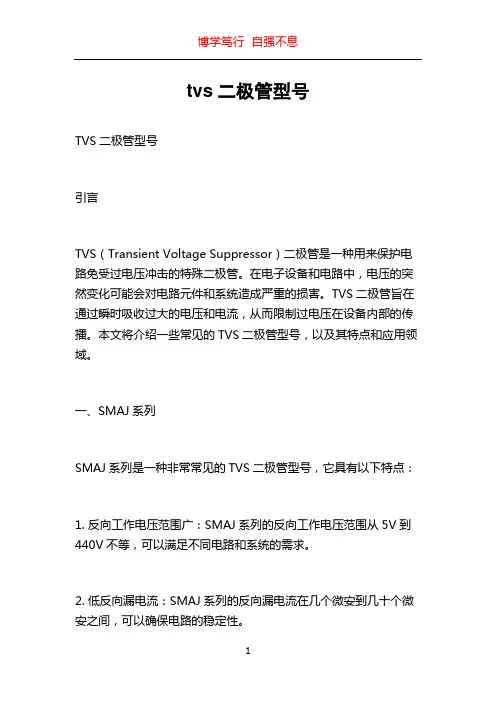

tvs二极管型号
tvs二极管型号TVS二极管型号引言TVS（Transient Voltage Suppressor）二极管是一种用来保护电路免受过电压冲击的特殊二极管。
在电子设备和电路中，电压的突然变化可能会对电路元件和系统造成严重的损害。
TVS二极管旨在通过瞬时吸收过大的电压和电流，从而限制过电压在设备内部的传播。
本文将介绍一些常见的TVS二极管型号，以及其特点和应用领域。
一、SMAJ系列SMAJ系列是一种非常常见的TVS二极管型号，它具有以下特点：1. 反向工作电压范围广：SMAJ系列的反向工作电压范围从5V到440V不等，可以满足不同电路和系统的需求。
2. 低反向漏电流：SMAJ系列的反向漏电流在几个微安到几十个微安之间，可以确保电路的稳定性。
3. 高响应速度：SMAJ系列的响应时间非常快，通常为纳秒级，可以提供有效的过电压保护。
SMAJ系列的应用非常广泛，例如电源供应器、通信设备、工业控制系统等。
二、P6KE系列P6KE系列是另一种常见的TVS二极管型号，它具有以下特点：1. 高浪涌能量吸收能力：P6KE系列的浪涌能量吸收能力通常在600W到1500W之间，可以有效地吸收过电压的能量，保护电路和设备不受损坏。
2. 低反向耗尽电流：P6KE系列的反向耗尽电流在几个微安到几十个微安之间，有助于提高电路的可靠性和稳定性。
3. 多种封装形式：P6KE系列有多种封装形式可供选择，例如DO-15、DO-201、DO-204等，便于在不同的电路板上安装和使用。
P6KE系列常用于电子设备、汽车电子、医疗设备等领域。
三、1.5KE系列1.5KE系列是一种高功率TVS二极管型号，适用于需要大功率过电压保护的应用。
其特点包括：1. 大功率耗尽能力：1.5KE系列的耗尽能力通常在1500W到5000W之间，可以吸收大量的过电压能量。
2. 高响应速度：1.5KE系列的响应时间通常为纳秒级，可以迅速识别并吸收过电压。
3. 多种反向工作电压选择：1.5KE系列提供不同反向工作电压供选择，满足各种应用的需要。
二极管_正负极_型号大全
二极管一、二极管的种类二极管有多种类型：按材料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途不同又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；按照封装形式则可分为常规封装二极管、特殊封装二极管等。
下面以用途为例，介绍不同种类二极管的特性。
1．整流二极管整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。
因为整流二极管正向工作电流较大，工艺上多采用面接触结构。
南于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。
整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。
通常情况下额定正向T作电流LF在l A以上的整流二极管采用金属壳封装，以利于散热；额定正向工作电流在lA以下的采用全塑料封装。
另外，由于T艺技术的不断提高，也有不少较大功率的整流二极管采用塑料封装，在使用中应予以区别。
由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。
常见整流二极管的外形如图2所示。
选用整流二极管时，主要应考虑其大整流电流、大反向丁作电流、截止频率及反向恢复时间等参数。
万联芯城是国内优秀的电子元器件采购网，电子元器件供应商，万联芯城专业供应终端工厂企业原装现货电子元器件产品，所售电子元器件有IC集成电路，二三极管，电阻电容等多种类别主动及被动类元器件，可申请样片，长久合作可申请账期，万联芯城为客户提供方便快捷的一站式电子元器件配套服务，提交物料清单表，当天即可获得各种元件的优势报价，整单付款当天即可发货，物料供应全国，欢迎广大客户咨询，点击进入万联芯城普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择大整流电流和大反向工作电流符合要求的整流二极管(例如l N系列、2CZ系列、RLR系列等)即可。
二极管种类
二极管的种类
二极管是一种常用的半导体器件，用于控制电流的流动方向。
根据不同的工作原理和结构特点，二极管可以分为多种类型。
下面将介绍几种常见的二极管种类。
1. 功率二极管
功率二极管是一种用于承受高功率的二极管。
它通常具有较大的封装和散热表面，以便有效地散热。
功率二极管通常用于高电压、高电流的电路中，如电源供应器、变流器等。
2. 整流二极管
整流二极管也被称为整流器，用于将交流电信号转换为直流电信号。
整流二极管通常由硅或其他半导体材料制成，具有单向导电性，可以有效地将正负半周波形转换为单向电流。
3. 肖特基二极管
肖特基二极管是一种速度快、开启压低的二极管。
它通常由金属-半导体接面构成，具有较低的开启电压和较快的开启反应速度。
肖特基二极管适用于高频电路和快速开关电路。
4. 光电二极管
光电二极管也称为光敏二极管，是一种能够将光信号转换为电信号的二极管。
光电二极管通常由半导体材料制成，具有灵敏的光电转换效率。
它广泛应用于光通信、光测量等领域。
5. 双极型二极管
双极型二极管是一种同时具有N型和P型半导体材料的二极管。
它具有两个P-N结，可以实现双向导通。
双极型二极管在逻辑电路、放大电路等方面有着广泛的应用。
以上是几种常见的二极管种类，每种类型的二极管都具有不同的用途和特点。
选择适合的二极管种类对电路的性能和稳定性至关重要。
希望以上内容可以对二极管的种类有所了解。
贴片稳压二极管型号
贴片稳压二极管型号引言：贴片稳压二极管是一种常用的电子元件，用于稳定电流或电压，保护其它电子元件免受过高电压或电流的影响。
本文将介绍一些常见的贴片稳压二极管型号及其特性。
一、1N41481N4148是一种常见的贴片稳压二极管型号，其封装为SOD-123。
该型号的贴片稳压二极管具有快速开关速度和高反向电压。
它适用于高频电路、开关电源和通信设备等领域。
1N4148的最大反向电压为100V，最大正向电流为200mA。
这款贴片稳压二极管在电子行业中广泛应用。
二、Zener二极管Zener二极管是一种特殊的贴片稳压二极管，其工作原理基于反向击穿效应。
在正向电压下，Zener二极管表现为普通的二极管行为；而在反向电压达到其击穿电压时，Zener二极管会稳定电压，使其保持在击穿电压附近。
这使得Zener二极管成为稳压电路中常用的元件之一。
常见的贴片Zener二极管型号有BZX55、BZX79等。
它们封装小巧，适用于各种电路板的应用。
三、MMBZ二极管MMBZ系列是一类贴片稳压二极管型号，其封装为SOT-23。
MMBZ二极管具有低电压降和快速响应特性，适用于需要快速稳压的电路。
常见的型号有MMBZ5242B、MMBZ5231B等，它们的最大反向电压分别为12V和6.2V。
MMBZ系列贴片稳压二极管广泛应用于移动设备、电源管理等领域。
四、ESD二极管ESD（Electrostatic Discharge）二极管是一种特殊的贴片稳压二极管，用于保护电子设备免受静电放电造成的损害。
静电放电是电子设备损坏的主要原因之一，而ESD二极管可以提供低电阻路径，将静电放电引导到地。
常见的ESD二极管型号有PESD、DFN等，它们封装小巧，能够满足电子设备对静电保护的需求。
五、TVS二极管TVS（Transient Voltage Suppression）二极管是一种贴片稳压二极管，用于保护电子设备免受瞬态过电压的影响。
瞬态过电压是电子设备中常见的问题之一，例如闪电击中电力线路或开关电源切换时可能产生的过电压。
二极管的种类和符号
二极管的种类和符号
二极管是一种电子器件，只允许电流在一个方向上流动。
它们通常由半导体材料制成，最常见的类型是硅二极管和锗二极管。
二极管在电路中有着广泛的应用，如整流、检波、开关等。
种类：
1.硅二极管：硅二极管是最常见的一种二极管，它的特点
是工作电压较高，但电流较小。
硅二极管的导通电压通常在0.7V左右。
2.锗二极管：锗二极管的导通电压较低，通常在0.3V左
右，因此它通常用于低电压的电路中。
3.肖特基二极管：肖特基二极管是一种高效能的二极管，
它的导通电压较低，而且恢复时间较短，因此常用于高频电路中。
4.快恢复二极管：快恢复二极管的恢复时间较短，因此它
也常用于高频电路中。
5.稳压二极管：稳压二极管是一种特殊的二极管，它的特
点是稳压性能好，可以将电压稳定在一个特定的值。
6.变容二极管：变容二极管是一种特殊的二极管，它的特
点是电容值可以随着外加电压的变化而变化，因此常用于调频和调相电路中。
符号：
二极管的符号如下图所示：
其中，A表示阳极，K表示阴极；在图形中加一个横杠表示反向阻断，不加横杠表示正向导通。
以上是对二极管的种类和符号的基本介绍。
几种特殊二极管的万用表检测法
几种特殊二极管的万用表检测法在家电产品中，使用着各种特殊用途的形形色色二极管，它们有整流、检波、阻尼、光敏、磁敏……等等，但只从外形上很难区分。
下面介绍用常用工具——万用表检测这些二极管的方法，供家电修理员参考。
一、光敏二极管的检测光敏二极管又称光电二极管，常用于红外遥控的彩电，空调等各种接收器中，用英文字母PD或D表示。
判断光敏二极管的具体方法如下：先在无光照时用“R×1k”挡测其电阻，若正向电阻为几千欧，反向电阻为∞。
，初步说明管子是好的；若正向电阻为O或∞，则为坏管；若反向电阻为几十至几百千欧，说明反向漏电，质量差。
再用手电筒或其他光源照射二极管受光面，其反向电阻应明显减小，视光强度不同可减至几十千欧至几百欧，否则是坏的。
光照时正向电阻无变化。
光敏二极管对红外光特别敏感，对波长较小的紫蓝光不敏感。
另一种办法是用万用表最低直流电压挡测光敏二极管，有光照时两极间应有0．4～1．0V 的电压，电压高低视光强度而定。
这种测量方法也适合测量判断各种光电池。
二、混频二极管的检测混频二极管的特点是工作频率高，可达100MHz，广泛用于开关、高频电路(例如在电视机UHF高频头中)。
它的测量判断方法是：用万用表的R×lk挡测其正反向电阻，正向电阻应小于2kΩ，反向电阻至少应大于200kΩ，两者相差应在100倍以上。
检测时应特别注意正向电阻要小，否则混频损耗大，使用效果不好。
实测日本产1SSl6、1SS90、1SS99型管子正向电阻约1．2～1．5kΩ，反向电阻均大于500kΩ。
国产管有BS-11、2SS等型号，可代用日本产进口管。
三、变阻二极管的检测变阻二极管又称压敏二极管，外形与普通二极管相似，用符号SV表示。
测量方法是：用R×1k挡测正向电阻，应在50k至100K，反向电阻应为∞。
再用R×10k挡测正向电阻，应为几千欧。
这是因为万用表中1×10k挡电压多为9～22．5V，而R×1k挡表内只有1．5V 的缘故，反向电阻不变，应为∞。
几种常见的特殊二极管
直流驱动电路
2) 常用驱动电路： 交流驱动电路
符号
3) 工作原理：利用PN结的电致发光原理。
注意：发光二极管在加正向电压时才发光。
52/65
4.光电二极管:有光照射时有电流产生的二极管。
D
D RL IP
ED
1)类型： PN型、PIN型、雪崩型 2)结构： 和普通的二极管基本相同 3)工作原理：PN结的光电效应。
48/65
IR +
+
ui
uR -
R IDz DZ
-
稳压工作原理
IL +
RL uo
-
稳压管使用方法：稳压二
极管在稳压电路工作时应 反接,并串入一只电阻。 稳压电路要求：输入电压ui 要求大于输出电压uo。
(a) 稳压管稳压电路
RL↓ → IL↑ →IR ↑ → uR ↑ → uo ↓→ IDz↓
IR ↓ → uR↓ → uo ↑
注意：稳压管工作区在反向击穿区。
47/65
iD
IZ
特性参数：
阳极 + uD - 阴极
UZ
uD
DZ iD
-IZmin
稳压二极管管符号 反向击穿区
-IZmax
稳压二极管的特性曲线
1) 稳定电压UZ: 反向击穿电压。 2) 稳定电流Iz: 稳压时的参考电流，变化范围是（ Izmin ， Izmax )
4欧3)) 姆动额~态定几电功十阻率欧rPZ姆Z:M。:就在是稳最压大范工围作内电，r流Z 和 稳ui定DD 电, 很压小的，乘一积般。十几
54/65
附
录
•半导体二极管型号
国家标准对半导体器件型号的命名举例如下：
二极管的种类
二极管的种类整流二极管、检波二极管、光敏二极管、发光二极管、恒流二极管、稳压二极管等。
还有特殊用途：一、恒流二极管1．恒流二极管的作用恒流二极管（简称crd）是用来稳定电流的二极管，它可以在较宽的电压变化范围内提供恒定不变的电流。
恒流二极管主要应用各种放大电路（如音频功放电路）、振荡电路及稳压电源电路，在电路中作为恒流源或恒流偏置元件。
2．常用的恒流二极管常用的恒流二极管有2dh系列，二、补偿二极管1．补偿二极管的作用补偿二极管是一种具有良好的温度特性和稳压特性的半导体二极管，广泛应用于各种半导体收音机、音响系统和通信设备中作温度补偿及电源降压补偿。
2．常用的补偿二极管常用的补偿二极管有2cb系列等。
2cb系列补偿二极管采用环氧树脂陶瓷圆片状封装，三、双基极二极管1．双基极二极管的结构与作用双基极二极管又称单结晶体管，是具有一个pn结的三端负阻器件。
双基极二极管由一个pn结和一个n型硅片构成，在硅片的两端分别引出两个基极b1和b2，在pn结的p型半导体上引出的电极为发射极e。
基极b1和基极b2之间的n型区域可以等效为一个纯电阻，即基区电阻rbb。
该电阻的阻值随着发射极电流的变化而改变。
双基极二极管广泛应用于各种振荡器、定时器和控制器电路中。
2．常用的双基极二极管常用的双基极二极管有bt31系列、bt32系列和bt33系列，四、磁敏二极管1．磁敏二极管的作用磁敏二极管是一种磁–电转换半导体器件，可以在较弱的磁场作用下，产生较高的输出电压，并随羊磁场方向的变化同步输出变化的正、负电压。
磁敏二极管应用于磁场检测、电流测量、无触点开关及无电刷直流电动机的自动控制等方面。
2．常用的磁敏二极管常用的磁敏二极管有2dcm系列和2acm系列。
五、高精度二极管1．精密二极管的作用精密二极管（简称pd）是一种具有稳定电压和稳定电流功能的高精度二极管，它工作温度适应范围较宽、线性好、稳定性非常高，主要应用于各种电子电路中，作为恒流源或恒压源。
常用二极管的基本特点和选型
常用二极管的特点和选型根据材料的导电能力，我们将形形色色的材料划分为导体、绝缘体和半导体。
半导体是一种具有特殊性质的物质，它的导电能力介于导体和绝缘体之间，所以被称为半导体。
常见的半导体材料有硅（Si）和锗（Ge）。
二极管（Diode）算是半导体家族中的元老了，其最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）。
一、基础知识1、二极管的分类二极管的种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）；按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
根据二极管的不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、肖特基二极管、发光二极管等。
2、二极管的型号命名方法（1）按照国产半导体器件型号命名方法：二极管的型号命名由五个部分组成：主称、材料与极性、类别、序号和规格号（同一类产品的档次）。
3、几种常见二极管特点（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，因结电容大，故工作频率低。
通常，IF 在1 安以上的二极管采用金属壳封装，以利于散热；IF 在1 安以下的采用全塑料封装。
（2）开关二极管在脉冲中，用于接通和关断电路的二极管叫开关二极管，其特点是反向恢复时间短，能满足高频和超高频应用的需要。
开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500 毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装。
（3）稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管，因为它能在电路中起稳压作用，故称为稳压二极管。
它是利用PN 结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的。
（4）变容二极管变容二极管是利用PN 结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。
变容二极管主要是通过结构设计及工艺等一系列途径来突出电容与电压的非线性关系，并提高Q 值以适合应用。
特殊二极管符号
特殊二极管符号
符号D代表二极管（diode），符号ZD代表稳压二极管（Zener diode）。
二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。
稳压二极管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。
扩展资料
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN
结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
特殊二极管特点及应用实例
特殊二极管特点及应用实例特殊二极管是一类具有特殊功用或特殊结构的二极管，其特点包括工作方式的不同、特殊材料的使用以及特殊的应用环境。
下面将介绍几种常见的特殊二极管及其应用实例。
1. 功率二极管（Power Diode）：功率二极管的主要特点是承受较大电流和压降，适用于高功率电路和整流电路。
其应用实例包括电力电子设备、电动车、电源等。
功率二极管能够将交流电转换为直流电，并具有低压降和高效率的特点，因此在许多领域得到广泛应用。
2. 齐纳二极管（Zener Diode）：齐纳二极管是一种具有特殊反向击穿电压的二极管，可以用作电压稳压器。
其特点是在反向电压达到击穿电压时，电流急剧增加，从而使得电压保持在稳定值。
齐纳二极管广泛应用于电源电路、稳压电路、电压参考等场合，为电路提供稳定的电压源。
3. 光敏二极管（Photodiode）：光敏二极管将光信号转换为电信号，具有高灵敏度和快速响应的特点。
光敏二极管广泛应用于光通信、光电测量、光电子仪器等领域。
例如，在数字相机中，光敏二极管用来感知光线的强弱，并将其转换为像素值，从而实现图像的获取和处理。
4. 整流二极管（Rectifier Diode）：整流二极管用于将交流电转换为直流电，具有只能导通一个方向的特点。
其应用实例包括电源、整流电路、电动工具等。
例如，家庭中的电视机、音响等电器设备中使用的电源适配器中，常常采用整流二极管将交流电转换为适用于设备的直流电。
5. 可控硅（SCR）：可控硅是一种可以通过控制信号来控制通电和截止的特殊二极管，适用于高功率控制。
可控硅广泛应用于交流调压、直流电源、电机控制等领域。
例如，在变频调速设备中，可控硅用于调节电机的转速和电流，实现精确的运行控制。
总之，特殊二极管在现代电子技术中发挥着重要的作用。
不同类型的特殊二极管具有不同的工作原理和特点，适用于各种特殊的应用场合。
这些特殊二极管的应用实例涵盖了电源、电子器件、光电传感等领域，为现代科技的发展和创新提供了有力的支撑。
二极管rd的分类
二极管rd的分类二极管（Diode）是一种最简单的半导体器件，它具有两个电极：一个是正极（也称为阳极），一个是负极（也称为阴极）。
根据二极管的特性和应用领域的不同，可以将二极管RD分为以下几类。
一、整流二极管整流二极管用于电力系统、电子设备和通信设备中，其主要作用是将交流电信号转换为直流电信号。
整流二极管只允许电流在一个方向上通过，因此具有单向导电特性。
它可以有效地防止逆向电流流过，从而起到保护电路的作用。
二、稳压二极管稳压二极管也被称为Zener二极管，是一种特殊的整流二极管。
它具有正向导电和反向击穿的特性。
在反向击穿状态下，稳压二极管能够保持电压稳定，使其在电路中起到稳压作用。
稳压二极管广泛应用于电源电路、电压调节器、测量仪器和电子设备中。
三、光电二极管光电二极管是一种能够将光信号转化为电信号的器件。
它通常由半导体材料制成，具有高灵敏度和快速响应的特点。
光电二极管广泛应用于光通信、光电转换、光电测量和光电检测等领域。
四、二极管激光器二极管激光器是一种利用直接半导体材料产生激光的器件。
它具有小体积、低功耗和高效率的特点，广泛应用于激光打印、光存储、光通信和医疗器械等领域。
五、肖特基二极管肖特基二极管是一种具有金属-半导体结构的二极管，它具有低反向电流、快速开关速度和高温特性的优点。
肖特基二极管广泛应用于高频电路、电源电路、开关电源和高温环境中的电子设备。
六、二极管整流桥二极管整流桥是由四个整流二极管组成的整流装置。
它能够将交流电信号转换为直流电信号，并具有较高的整流效率。
二极管整流桥广泛应用于电源电路、电力系统和电子设备中。
总结起来，二极管RD可以分为整流二极管、稳压二极管、光电二极管、二极管激光器、肖特基二极管和二极管整流桥等不同类型。
它们在各自的领域中发挥着重要的作用，为电子技术的发展做出了巨大贡献。
二极管选型及参数大全
二极管选型及参数大全一、二极管的基本概念和参数二极管是一种特殊的电子元件，也是电子电路中最常用的元件之一、它是由一个p区和一个n区组成，具有单向导电性。
二极管具有一些基本参数，如正向电压降、反向电压能承受能力、反向饱和电流等。
1. 正向电压降（Forward Voltage Drop，VF）：二极管在正向导通时的电压降。
不同类型和材料的二极管具有不同的正向电压降，一般在0.3V到0.7V之间。
2. 反向电压能力（Reverse Voltage Capability，VR）：二极管可以承受的最大反向电压。
超过该电压，二极管会被击穿，导致损坏。
反向电压能力常用伏特（V）表示。
3. 反向饱和电流（Reverse Saturation Current，IR）：指在反向偏置下，通过二极管的电流大小。
该电流通常很小，以毫安（mA）或微安（μA）为单位表示。
4. 正向压降温升系数（Temperature Coefficient of Forward Voltage Drop，TCVF）：当二极管被加热时，正向电压降会发生变化，该变化与温度的变化程度有关。
一般以mV/℃表示。
5. 反漏电流（Reverse Leakage Current，IRL）：二极管在反向偏置下的微小电流。
该电流通常很小，以毫安或微安为单位表示。
6. 反向击穿电压（Reverse Breakdown Voltage，VBR）：二极管在反向偏置时，超过该电压会使二极管发生击穿现象。
反向击穿电压以伏特为单位表示。
7. 速度参数（Speed Parameters）：指二极管的响应速度，主要包括正向恢复时间、反向恢复时间、正向恢复过程中的电压峰值等。
二、常见二极管类型和参数根据不同的用途和工作要求，二极管可以分为多种类型。
以下是常见的几种二极管类型及其参数：1. 整流二极管（Rectifier Diode）：整流二极管一般用于将交流电转换为直流电的电路中，具有较高的反向电压能力和正向电流承受能力。
各种二极管区别
各种二极管区别贴片、插件二极管有线的是负！IN4148是一种小型的高速开关二极管，开关比较迅速，广泛用于信号频率较高的电路进行单向导通隔离，1N4148是点接触型的小电流整流管，速度高，不过电流才200mA.IN5819（IN5810系列的一种）肖特基二极管特点：速度超快（开关损耗低），压降特低（电压损耗低），不过耐压也低，通常少于60V，适用于低压(<=12V)开关电源。
IN5819比IN5818耐压高10V，其他性能相同。
IN4007（IN4000系列的一种）硅整流二极管，反向耐压1000V，最大正向电流1A。
串到电路中能起到防止接反。
IN5401（IN5400系列的一种）硅整流二极管：最高耐压100V ，最高电流3A。
肖特基二极管与普通二极管区别？肖特基二极管正向导通电压比较低，0.3v左右，大电流的肖特基二极管也就0.6左右，其开关特性非常好，反向恢复时间短齐纳二极管，就是通常所说的稳压管，都是用来稳压，当然也有特殊用途的肖特基势垒二极管（SchottkyBarrierDiode，缩写成SBD）的简称。
SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。
因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
齐纳二极管zener diodes(又叫稳压二极管)，此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
在临界击穿点上,反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，由于这种特性，稳压管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。
整流二极管：一种将交流电能转变为直流电能的半导体器件。
1.3特种二极管及应用
稳压二极管是利用PN结反向击穿后具有稳压特性制作的 二极管。稳压二极管稳压时工作在反向电击穿状态，反向 电压应大于稳压电压。其除了可以构成限幅电路之外，主 要用于稳压电路。
稳压二极管的伏安特性曲线如图所示。
由图可见，它的正、反向特性与普通
二极管基本相同。区别仅在于击穿后， 特性曲线更加陡峭，即电流在很大范 围内变化时(IZmin<I<IZmax)，其两端电 压几乎不变。 (b)2CW17 伏安特性
3)耗散功耗PZM PZM是稳定电压Uz与最大稳定电流Izm的乘积。 PZM与PN 结所用的材料、结构及工艺有关，使用时不允许超过此值。 4）动态电阻rZ rZ是稳压二极管在击穿状态下，两端电压变化量与其电 流变化量的比值。反映在特性般为几欧姆 到几十欧姆。
i R ui DZ
iL iz UZ RL uO
7
i R
iL iz DZ UZ RL
UZ=10V R=200
ui=12V
ui
uO Izmax=12mA
Izmin=2mA
RL=2k (1.5 k ~4 k)
iL=uo/RL=UZ/RL=10/2=5（mA）
i= （ui - UZ）/R=（12-10）/0.2=10 （mA） iZ = i - iL=10-5=5 （mA）
前面主要讨论了普通二极管,另外还有一 些特殊用途的二极管,如稳压二极管、发光 二极管、光电二极管和变容二极管等,现介 绍如下。
1.3.1
稳压二极管
1.稳压二极管的结构、符号、特性 稳压管以硅材料PN结作管心，加上外壳封装而组成的特殊面 接触型二极管。
VD
(a)符号
1.3.1
稳压管的伏安特性
稳压二极管
光电二极管与稳压管一样，都在反向电压下工作。在 无光照射时，它呈现很大的反向电阻，因而通过它的电流 极小。当管心受到光照时，光能被PN结吸收，激发出大量 电子和空穴对。其反偏电流随光的强度增大而增大，从而 将光的信号转换成相应的电信号。
常用的肖特基二极管型号及参数
常用的肖特基二极管型号及参数肖特基二极管是一种具有特殊结构的二极管，具有快速开关速度、低反向电流和低电压丢失的特点，广泛应用于电源管理、开关电源、高频电路、自增放大器、矩阵存储等领域。
下面是一些常见的肖特基二极管型号及其参数。
1.1N5711：1N5711是一种常用的肖特基二极管型号，其最大正向电流为15mA，最大反向电流为2uA，最大反向电压为70V。
2.BAT54：BAT54是一种超小型、超低电压丢失的肖特基二极管，其最大正向电流为600mA，最大反向电流为5uA，最大反向电压为30V。
该型号适用于电源管理、无线通信、自增放大器等应用领域。
3.BAS70：BAS70是一种超小型、超低电压丢失、低反向电流的肖特基二极管，其最大正向电流为70mA，最大反向电流为50nA，最大反向电压为70V。
该型号适用于电源管理、高频电路、模拟开关等领域。
4.1N5819：1N5819是一种经典的肖特基二极管型号，其最大正向电流为1A，最大反向电流为5uA，最大反向电压为40V。
该型号适用于开关电源、充电器、汽车电路等应用领域。
5.SB520：SB520是一种超速肖特基二极管，其最大正向电流为5A，最大反向电流为5uA，最大反向电压为20V。
该型号适用于变换器、电源管理、DC/DC转换器等高功率应用领域。
6.SR240：SR240是一种高速肖特基二极管，其最大正向电流为2A，最大反向电流为5uA，最大反向电压为40V。
该型号适用于开关电源、电机驱动、变换器等高速开关应用领域。
以上只是常见的一些肖特基二极管型号及其参数，不同型号的肖特基二极管在正向电流、反向电流和反向电压等参数上存在差异。
在实际选择时，需要根据具体应用场景和要求来选择合适的肖特基二极管型号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双向稳压二极管
其实就像两个稳压二极管负端对负端接上。
如图，当双向稳压二极管的A端接电压正，K端接电压负，左边的稳压二极管是正向导通，相当于一个普通二极管，在上面的压降是0.7V，而右边的才是作为稳压二极管。
所以这个双向稳压二极管所稳定的电压是0.7V+右边稳压值。
而反过来，双向稳压二极管的k端接电压正，A端接电压负时候。
右边的稳压二极管正向导通，左边的稳压二极管作为稳压二极管。
双向二极管
双向二极管一般是用两个二极管反并联组成的,在电路中与输入信号并联,主要起限压作用,当输入信号的幅度在0.5以下时,可以通过,当大于0.5以上时,二极管就开始导通,以免损坏电路的其它元器件和引起放大电路失真.
ESD的意思是“静电释放”的意思，它是英文：Electro-Static discharge 的缩写，即"静电放电"的意思。
ESD是本世纪中期以来形成的以研究静电的产生、危害及静电防护等的学科。
因此，国际上习惯将用于静电防护的器材统称为“ESD”，中文名称为静电阻抗器。
TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。
它的特点是：响应速度特别快（为ns级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
瞬态抑制二极管（TransientVoltageSuppressor）简称TVS，是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量
级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点。
因此也叫做防雷管。
稳压二极管（齐纳二极管）符号
还有这样标识的
TVS二极管和稳压二极管的使用区别
TVS二极管和稳压二极管都可以用来稳压，并且都工作在反向截止状态下；TVS管主要是防止瞬间大电压的影响，最终可以达到稳压的目的，这与稳压管的作用是有区别的……
电子系统的应用当中，电压及电流的瞬态干扰会经常造成电子设备的损坏，瞬态干扰的显著特点是作用时间极短，但电压幅度高、瞬态能量大，所以破坏性很大。
为了防止这种破坏,TVS 管得到了广泛的应用，TVS（Transient Voltage Supprseeor）是一种在稳压管工艺基础上发展起来的一高效能的电路保护器件，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
我们在一些精密电子设备中经常可以看到TVS二极管作为ESD防护的主要手段之一。
作为二者的共同点，它们都可以用来稳压，并且都工作在反向截止状态下，TVS管的电压-电流特性曲线如下图所示：
从上面的图可以看到，其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。
但是TVS管齐纳击穿电流更小，大于10V的稳压只有1mA，相对来说齐纳二极管击穿电流要大不少，但是齐纳二极管稳压精度可以做的比较高。
而且TVS管强调的是瞬态响应，所以其时间参数就很重要了，也就是说稳压二极管的响应时间通常要比TVS管的慢。
同时TVS 管的功率较大，而稳压管的功率较小。
其次，从概念上理解，TVS管主要是防止瞬间大电压的影响，最终可以达到稳压的目的，这与稳压管的作用是有区别的。
以上只是一个简单的介绍和比较，实际使用中可以查阅相关的资料做出正确的选择。
下面是一个TVS二极管应用指南的资料，可供使用TVS二极管的参考。
