四种方案—实现百米以上长距离布线
网络布线
网络线太长，引起网络不通的解决办法
[日期：2011-01-17] 来源：网络[字体：大中小]
在综合布线规范中，明确要求布线不能超过90米，链路总长度不能超过10 0米。
也就是说，从网卡到交换机的链路长度不能超过100米。
实际上，由于网络线的质量，交换机的性能，周围环境电磁干扰等因素的影响，有的可能超过60米就不能正常通讯了，有的可能达到150米以上还能正常通讯。
如果不能正常通讯(用网络测线仪测试，是正确连接的情况下)，有两种办法可以试一试：
1、降低网卡的速度
将网卡的速度由1000Mbps降为100Mbps或10Mbps，将工作模式由全双工降为半双工，也可以在很大程度上扩大信道长度。
依次按照以下降低速度的方式进行测试：
100M全双工→ 100M半双工→ 10M全双工→ 10M半双工，速度降低到能正常通讯为止。
如图：
2、采用网络延长器
网络延长器和交换机外观差不多，如下图，淘宝网上有销售。
有的网络延长器能将100BASE-TX 传输300 米，10BASE-T传输1000 米。
购买时请注意能延长的距离。

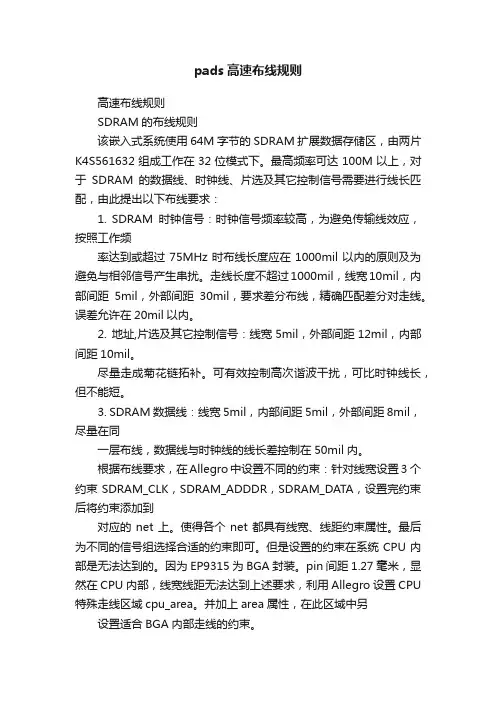

pads高速布线规则
pads高速布线规则高速布线规则SDRAM的布线规则该嵌入式系统使用64M字节的SDRAM扩展数据存储区，由两片K4S561632组成工作在32位模式下。
最高频率可达100M以上，对于SDRAM的数据线、时钟线、片选及其它控制信号需要进行线长匹配，由此提出以下布线要求：1. SDRAM时钟信号：时钟信号频率较高，为避免传输线效应，按照工作频率达到或超过75MHz时布线长度应在1000mil以内的原则及为避免与相邻信号产生串扰。
走线长度不超过1000mil，线宽10mil，内部间距5mil，外部间距30mil，要求差分布线，精确匹配差分对走线。
误差允许在20mil以内。
2. 地址,片选及其它控制信号：线宽5mil，外部间距12mil，内部间距10mil。
尽量走成菊花链拓补。
可有效控制高次谐波干扰，可比时钟线长，但不能短。
3. SDRAM数据线：线宽5mil，内部间距5mil，外部间距8mil，尽量在同一层布线，数据线与时钟线的线长差控制在50mil内。
根据布线要求，在Allegro中设置不同的约束：针对线宽设置3 个约束SDRAM_CLK，SDRAM_ADDDR，SDRAM_DATA，设置完约束后将约束添加到对应的net上。
使得各个net都具有线宽、线距约束属性。
最后为不同的信号组选择合适的约束即可。
但是设置的约束在系统CPU内部是无法达到的。
因为EP9315为BGA封装。
pin间距1.27毫米，显然在CPU内部，线宽线距无法达到上述要求，利用Allegro设置CPU 特殊走线区域cpu_area。
并加上area属性，在此区域中另设置适合BGA内部走线的约束。
Xnet在IDE总线等长布线中的应用系统中的IDE接口设计EP9315强大的外设接口能力能够直接驱动IDE硬盘，布线时需要注意IDE总线的等长设置，但是IDE总线这类高速线需要端接匹配，可以防止信号反射和回流。
如图2所示其中的排阻起到了端接匹配的作用，但使得整个走线被分为好几个NET，而Allegro中常用的走线长度设置propagation_delay和relative_propagation_delay只能针对同一NET设置.IDE总线信号由EP9315扇出，要求EP9315到IDE 接口走线DD*+UBDD*(如图2中NET)等长，误差为+/-20mil，最简单的方法是分别设置DD*等长和UBDD*等长，误差各位+/-10mil，就可以达到要求，但是增加了布线难度，特别当DD*有较大绕线空间。

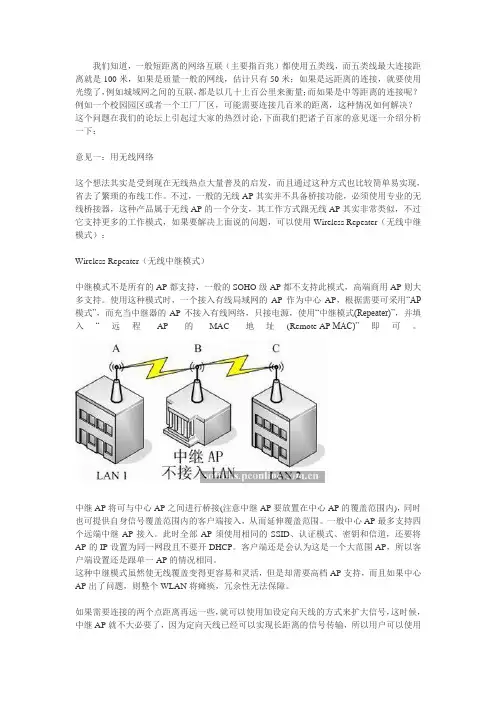

几种单段距离超过100米的网络接法
我们知道，一般短距离的网络互联（主要指百兆）都使用五类线，而五类线最大连接距离就是100米，如果是质量一般的网线，估计只有50米；如果是远距离的连接，就要使用光缆了，例如城域网之间的互联，都是以几十上百公里来衡量；而如果是中等距离的连接呢？例如一个校园园区或者一个工厂厂区，可能需要连接几百米的距离，这种情况如何解决？这个问题在我们的论坛上引起过大家的热烈讨论，下面我们把诸子百家的意见逐一介绍分析一下：意见一：用无线网络这个想法其实是受到现在无线热点大量普及的启发，而且通过这种方式也比较简单易实现，省去了繁琐的布线工作。
不过，一般的无线AP其实并不具备桥接功能，必须使用专业的无线桥接器，这种产品属于无线AP的一个分支，其工作方式跟无线AP其实非常类似，不过它支持更多的工作模式，如果要解决上面说的问题，可以使用Wireless Repeater（无线中继模式）：Wireless Repeater（无线中继模式）中继模式不是所有的AP都支持，一般的SOHO级AP都不支持此模式，高端商用AP则大多支持。
使用这种模式时，一个接入有线局域网的AP作为中心AP，根据需要可采用“AP 模式”，而充当中继器的AP不接入有线网络，只接电源，使用“中继模式(Repeater)”，并填入“远程AP的MAC地址(Remote AP MAC)”即可。
中继AP将可与中心AP之间进行桥接(注意中继AP要放置在中心AP的覆盖范围内)，同时也可提供自身信号覆盖范围内的客户端接入，从而延伸覆盖范围。
一般中心AP最多支持四个远端中继AP接入。
此时全部AP须使用相同的SSID、认证模式、密钥和信道，还要将AP的IP设置为同一网段且不要开DHCP。
客户端还是会认为这是一个大范围AP，所以客户端设置还是跟单一AP的情况相同。
这种中继模式虽然使无线覆盖变得更容易和灵活，但是却需要高档AP支持，而且如果中心AP出了问题，则整个WLAN将瘫痪，冗余性无法保障。
电力电缆布线方案及方法
电力电缆布线方案及方法
1. 引言
本文档旨在提供关于电力电缆布线的方案和方法，以帮助读者在实施电缆布线时做出明智的决策。
2. 方案选择
在选择电力电缆布线方案时，需考虑以下几个因素：
- 电缆类型：根据具体需求，选择合适的电缆类型，如低压电缆、中压电缆或高压电缆。
- 布线路径：确定电缆的布线路径，考虑到最短路径、最小电阻和最佳占地面积等因素。
- 安全性：确保布线方案符合相关的安全标准和规定，以最大程度地减少事故和故障的发生。
3. 布线方法
为了实施电力电缆布线，可以考虑以下方法：
- 地下布线：适用于需要长距离传输电力的情况，通过埋设电缆在地下进行布线。
- 空中布线：适用于需要跨越障碍物或需要迅速布线的情况，通过悬挂电缆在空中进行布线。
- 系统布线：适用于大规模的电缆布线，通过在建筑物或大型设施内部建设电缆管道和配电盘进行布线。
4. 注意事项
在进行电力电缆布线时，需要注意以下事项：
- 遵守相关法规：确保布线方案符合当地的法律法规和建筑规范。
- 进行可行性研究：在选择布线方案之前，进行充分的可行性研究，评估其经济性和实施可行性。
- 定期检查和维护：定期检查电缆布线的状态，并进行必要的维护和修复，以确保其正常运行。
5. 总结
本文档介绍了关于电力电缆布线的方案和方法，包括方案选择、布线方法和注意事项。
在实施电缆布线时，应根据具体情况选择合
适的方案，并遵守相关法规和标准，以确保布线的安全性和可靠性。
STP108 200米超长距离测试
网络高清摄像机200米超长距离供电传输解决方案近年来，随着技术进步和大家对监控要求的提高，网络高清监控越来越多的出现在各种项目中。
但是由于网络信号传输受100M距离限制，给很多项目施工增加了难度和工作量。
为了缓解这一问题，深圳SSC公司特推出SSC STP108网络供电传输一体交换机，成功完成了200米超长距离的网络高清摄像头的供电与数据传输一体化方案。
下面简单介绍一下方案测试内容。
一：使用的产品SSC STP108(19V套餐）一套，SSC 六类双绞线600米（分为3段200米）SSC超五类双绞线200米（2段80米，1段40米），海康威视100W 130W 200W 300W高清摄像头，PSO 100W130W 200W 高清摄像头，SSC 100W高清摄像头。
二：测试过程1,：分别测试每个型号摄像头在200M距离的情况下是否可以正常工作2：STP108挂满6个摄像头（200M距离3个，80米距离2个，40米距离1个）完全模拟实际使用情况，观察摄像头是否可以正常工作。
三：测试结果1：除了极个别对电压要求很高的摄像头，大部分摄像头均可正常工作2：测试1中所有可以正常工作的摄像头均可通过测试2.四：本次实测的数据型号像素显示（白天）显示（夜视）白天功率红外启动功率海康3210-I3 130W 正常正常12.1V 0.1A 11.9V 0.27A 海康3210-I5 130W 正常正常12.1V 0.111A 11.5V 0.38A 海康1203D-I5 100W 正常正常12.2V 0.1A 11.2V 0.41A 海康3320D-I 200W 正常正常12.1V 0.13A 11.8V 0.31A 海康3220D-I3 200W 正常正常12.1V 0.13A 11.8V 0.29A 海康3220D-I5 200W 正常压降大，假死12.1V 0.13A 夜视不正常海康3332D-I 300W 正常正常12.1V 0.15A 11.8V 0.32A 海康3232D-I3 300W 正常正常12.1V 0.15A 11.8V 0.32A 海康3232D-I5 300W 正常压降大，假死12.1V 0.14A 夜视不正常PSO 7352T-A 100W 正常正常12.1V 0.16A 5.64V 0.76A PSO 7352T-B 130W 正常正常12.1V 0.14A 5.62V 0.77A PSO 7352T-C 200W 正常正常12V 0.19A 5.55V 0.77A PSO 7351T-A 100W 正常正常12V 0.16A 11.7V 0.34A PSO 7316T-A 100W 正常正常12.1V 0.16A 11.8V 0.33A PSO 7316T-B 130W 正常正常12.1V 0.14A 11.9V 0.26A PSO 7316T-C 200W 正常正常12V 0.19A 11.8V 0.33A PSO 7315T-A 100W 正常正常12.1V 0.15A 5.7V 0.76A PSO 7315T-B 130W 正常正常12.1V 0.14A 5.85V 0.75A PSO 7350T-A 100W 正常正常12.1V 0.14A 4.36V 0.84A PSO 7350T-B 130W 正常压降大，假死12.1V 0.14A 夜视不正常以上是本次实测的全部内容，希望对大家今后的项目施工有所帮助！。
网线传输超过100米的几种解决方案
网线传输超过100米的几种解决方案
两个设备间如果网线距离过长，网络的稳定性会受到影响。
当项目中遇到网络传输距离过长时，通常可以通过以下方法来解决。
1、中继器法(传输距离约500米)
这种方法是现在最为常用到的一种方法，目前增加中继器最多可在500米之间实现传输数据，但是实际项目中最好控制在300米内。
另外，我们使用交换机也是也是一种中继法，通常可以接入三到四层交换机。
2、无线传输法(传输距离可以达到几公里)
就是使用无线传输取代网线传输。
之前的文章我们也介绍过《视频监控常用的几种无线传输方式》，无线网桥、无线AP、微波传输、4G/5G等都是常用的无线传输方式。
3、光纤传输法(传输距离能达到几十公里以上)
光纤也是在长距离传输中用得较多的方式了。
光纤配合光端机、光端收发器等设备。
4、电力传输法(传输数距离一般在500-1000米)
这种方法就是用电力传输线路来传送网络数据，也就是使用电力适配器(电力猫)。
电力线适配器是指利用电力线传输资料和媒体信号的一种通信设备。
5、卫星传输法(传输距离全球传播)
这种方法就是卫星通信，这种方法一般的项目基本接触不到，使用这种方法的资质和成本太高。
全球现共有十一家网络服务商提供卫星接入的服务，通过他们实现卫星传输业务。
网络线的100米传输的由来和解决方法
网络线的100米传输的由来和解决方法无论是10Base-T和100Base-TX标准，还是1000Base-T标准，都明确表明最远传输距离为100米。
在综合布线规范中，也明确要求水平布线不能超过90米，链路总长度不能超过100米。
也就是说，100米对于有线以太网而言是一个极限。
这个极限是从网卡到集线设备的链路长度。
其实，我们可以通过一些方法来突破100米的极限。
100米极限的由来双绞钱为什么要规定100米的传输极限呢？原因不外乎以下几个方面：1．信号在双绞线中传输时，会由于电阻和电容的原因而导致信号衰减或畸变。
累积的信号衰减将不能保证信号稳定地传输。
2．信号在导线传输过程中既会产生彼此之间的相互干扰，也会受到外界电磁波的干扰，当背景噪声过大时，误码率也将随之而增高。
3．以太网络所允许的最大延迟为512比特时间（1比特时间=10纳秒）。
也就是说，从信号发送到最后得到确认的时间不能超过512比特时间，否则，将认为该信号在传输途中丢失，没有到达目的地。
因此，最大延迟时间也在很大程度上制约着信道长度。
4．根据IEEE 802.3标准要求，集线设备和网卡端口的PHY芯片只保证驱动100米的铜缆，对更远的传输距离则不作保证。
突破极限当双绞线信道长度超过100米极限时，轻则导致传输速率大幅下降、网络延迟明显增加、网络应用无法保障，重则无法实现与远程终端的通信，甚至导致网络瘫痪。
也就是说，当布线长度超过100米后，就应当采用光纤取代双绞线。
但是光纤本身非常昂贵，并且光纤端口也往往是双绞线端口价格的十几倍甚至几十倍。
因此，当远程节点数量较少时，使用光纤是非常不经济的。
难道双绞线的信道长度就只能局限于100米吗？答案是否定的。
原因很简单，所有标准都留有一定安全留量，因此，通过选择优质的布线产品和网络设备，可以最大限度地减少信号衰减和延迟时间，从而将信道长度延伸至150米。
1. 优质布线产品综合布线中的所有组件和接插件都会影响到整个信道的电气性能，进而最终影响信道的长度。
网线距离过长（超过100米）,网速过慢的解决方法
⽹线距离过长（超过100⽶）,⽹速过慢的解决⽅法⼀般5类⽹线理论距离不可超过100⽶，如果⽹线过长轻则信号不稳定，上⽹速度慢，重则没有任何信号。
针对这⼀问题，我总结了⼏个解决⽅法：⼀、使⽤6类⽹线，虽然与超5类⽹线传输距离差不多，但相对⽽⾔，6类⽹线质量较好，防串扰强，且传输速率⽀持千兆⽹，现在市⾯上劣质5类线太多，如铝质、铜包铁⽹线。
⼆、在⽹线间加装交换机或者中继器，起到⼀定的信号放⼤作⽤，距离实在过长的，只有考虑光纤了。
三、距离超过不是很多，但信号不稳定，可以尝试降低⽹卡传输速率来解决，即将⽹卡传输速率从100Mbps降低到10Mbps使⽤，⼀般可以解决问题。
设置⽅法：打开设备管理器找到⽹卡驱动，右击属性，⾼级选项卡中有传输模式设定。
局域⽹中常见的⽹线主要有双绞线、同轴电缆、光缆三种。
双绞线，特点就是价格便宜，所以被⼴泛应⽤，如我们常见的电话线等。
它是⽤来和RJ45⽔晶头相连的。
它⼜有⾮屏蔽双绞线(UTP)和屏蔽双绞线(STP)两种，采⽤UTP的双绞线价格⼀般在1⽶1元钱左右，⽽STP的双绞线就说不定了，便宜的⼏元1⽶，贵的可能⼗⼏元以上1⽶。
我们常⽤的是UTP。
⽹线传输距离：双绞线100⽶，⼀般来说5类⾮屏蔽线不要超过90⽶，超了以后不是说就不可以上⽹了，⽽是因为线路过长就开始造成信号衰减、丢包等问题如果问题不严重是不影响上⽹的，但是如果线路更长那么信号就很弱了，丢包更多、甚⾄造成⽆法上⽹，具体要多长才会造成⽆法上⽹这个是没法具体衡量的，和使⽤环境、线材质量等有关。
将⽔晶头⾦属⽚⾯向⾃⼰（⼩尾巴在背⾯，朝下），从左到右线序 1 2 3 4 5 6 7 8 568A标准：⽩绿绿⽩橙蓝⽩蓝橙⽩棕棕 568B标准：⽩橙橙⽩绿蓝⽩蓝绿⽩棕棕 当双绞线两端使⽤的是同⼀个标准时，为直连线，也叫直通线，⽤于连接计算机与交换机、HUB等。
当双绞线两端分别使⽤不同的标准，为交叉线，⽤于连接计算机与计算机，交换机与交换机等。
监控网线超过100米怎么解决？300米以上怎么办？
监控网线超过100米怎么解决？300米以上怎么办？有朋友问到，监控项目中超过100米传输怎么办？或者中途发现距离非网线所能及如何处理？在实际项目中，往往会出现这样的一个情况，由于缺少预先判断，项目施工安装在中途时，发现距离较长，网线根本不够用，我们知道，无论是超五类线还是六类线，合理的传输距离均在100米左米，即使是6类标准网线，最多也只能120米内，普通的网线在工程施工中不能超过90米。
那么在项目中，如果对于需要传输300米距离、或者中途发现距离超长如何解决呢？今天本期我们一起来总结下。
方法一、增加交换机五类，六类都是100米，如果要加大传输距离，在两段双绞线之间可安装交换机（中继设备），理论上最多可安装4个交换机。
如安装4个交换机连接5个网线段，理论最大传输距离可达500m。
对于监控项目，如果传输距离超过了100米的话，我们可以在中间加个交换机进行中继，配合六类线使用，那么传输距离就延长100米，因为交换机有放大信号的功能使得网络信号加强，所以能够正常使用。
但如果对于距离较远，300米或500米的话，增加多台交换机虽然也能解决，但交换机三级放大后信号就可能不稳定了。
所以增加交换机的方式最好是只能增加两台交换机来解决300米以内传输问题。
方法二、使用光纤收发器远距离网线传输，网络信号衰减过大，如果超过300米距离，中间可以加一对光纤收发器。
用光纤传输是最理想的方式，信号流畅且稳定。
光纤收发器也需配对使用，一端收发器的发射口（TX）连接另一端收发器的接收口（RX），在收发器之间使用光纤传输，摄像头终端通过交换机与收发器连接，这样的组网方式，对于大型监控覆盖同样适用，其优异的性能被广泛使用。
方法三、网桥传输如果对于很多环境，布线比较困难，那么中间也可以使用无线传输，安装简单，施工成本低。
需要注意的是，无线网桥之间要可视，不能有障碍物阻拦。
无线网桥有两种方式可以使用。
1、点对点连接如果多个摄像头比较集中，可以把摄像头连接交换机，如果摄像头比较分散，距离较远，可每个摄像头都配置一对网桥2、点对多点如果摄像头分布的位置到监控中心形成的夹角小于60度，可考虑点对多点传输。
监控点位在100米外，该如何连接？
监控点位在100⽶外，该如何连接？⽼王承包了⼀个监控⼯程，个别点位距离交换机有150⽶远，考虑到成本，⽼王霸王硬上⼸，把他那4芯铜包铝⽹线硬⽣⽣拉了150⽶。
问题来了，画⾯花屏、马赛克、延迟卡顿频繁，⽆奈之下只能改⽤其他⽅案。
超过100⽶能否直接拉⽹线？100⽶是以太⽹标准⽀持的⽹线最⼤传输距离，超过100⽶⽹线的使⽤是⽆法保证的。
如果⽹线质量较差，即使⽹线长度⼩于100⽶，也有可能出现连不上、画⾯卡顿等不稳定的情况。
▲⽹线过长导致使⽤不稳定那么100⽶外的点位，怎么样回传数据呢？TP-LINK提供的解决⽅案TP-LINK全系列产品可以给⼤家提供各种可选⽅案，根据实际环境选择：⽅法1：交换机串接在线路中间再增设多个交换机，从⽽缩短单根⽹线的长度，实现⽹络的稳定传输。
▲增加交换机缩短单根⽹线的长度这种⽅法操作简单，不需要特别的设置和要求。
但交换机级联层级过多会造成数据延迟，建议不超过三级，因此这⼀⽅案适⽤于点位在300⽶以内的场景。
多⽤于室内监控、楼宇级联等环境。
⽅法2：⽆线⽹桥回传当监控点位与交换机之间的环境空旷，没有明显遮挡物时，可以通过⽆线⽹桥桥接的⽅式实现百⽶外的远距离传输。
▲TP-LINK CPE可提供室外50km超远距离传输这种⽅式⽆需布线，能极⼤降低施⼯布线难度，⾮常适⽤于野外空旷环境或布线难度较⼤的场景。
对于超远距离点位，可以加装外置天线实现最远50公⾥的监控数据回传。
⽅法3：光纤拉远当监控点位与交换机之间距离较远且要求通过有线传输，则通过光纤拉远连接监控点位。
▲TP-LINK光纤收发器可提供20km超远距离传输光纤传输既能实现超远距离的传输，⼜能保证传输质量的稳定性。
但由于链路使⽤光纤通信，施⼯布线要求⽐⽹线要相对严格。
因此这⼀⽅案适⽤于需要远距离传输，且数据吞吐量较⼤需要保障通信质量的应⽤场景。
以上提供的三种⽅案最远传输距离各有差异，且稳定性、施⼯难度、使⽤要求、传输能⼒都有所差异，我们有交换、⽆线、光⽹络三⼤类不同的监控数据传输解决⽅案和设备，⼤家可以根据不同环境、实际需要灵活选取合适的解决⽅案。
长距离大规格电缆敷设施工工法
长距离大规格电缆敷设施工工法1.前言大型厂房需要大功率传输电能，电缆的直径也就越来越大，距离也越来越长，采用传统人工敷设难度增大。
采用改装后的拖拉机（河北霸州市可以改装，本文称为拖拉绞磨机）敷设电缆，大大减少了施工人员，机动能力强，提高施工效率，值得推广应用。
2.特点2.0.1拖拉机推力大，机动性强移动方便，提高施工效率。
2.0.2整机结构紧凑，操作轻便灵活，绞磨滚轮可以自由制动。
2.0.3需要的施工人员少，工人劳动强度低，在人员熟练配合的前提下，能进行高效率的电缆敷设作业。
3.适用范围广泛适用于桁架或者管廊上长距离大规格电缆敷设。
4.工艺原理拖拉绞磨机是采用大型拖拉机作原动力改制而成。
保持原有的行驶功能。
经改制将绞磨与行驶分开，由动力输出轴带动绞磨减速器驱动绞磨筒运行。
拖拉绞磨机敷设电缆的方式是利用绞磨机、电缆滑轮、牵引绳、吊车等机器及适当的人力来完成敷设的。
具体做法是利用吊车将电缆盘水平吊起，通过人力顺着敷设路径用牵引绳将电缆头和拖拉绞磨机滚轮连接在一起，在另一端通过绞磨机滚轮拉动牵引绳将电缆往前送，在桥架上每隔一段距离设置电缆滑轮，直到将电缆输送至终点（见以下示意图）。
电缆与牵引绳连接处 滑轮滑轮25.施工工艺流程及操作要点5.1 工艺流程施工流程为：选定电缆拖拉绞磨机型号→电缆敷设通道检查→确定电缆拖拉绞磨机位置→确定滑轮位置、数量→设置固定电缆滑轮→电缆型号规格核准、检测→电缆盘架设→人员就位、绞磨机输送电缆→电缆清理、标识、绑扎固定。
5.2 操作要点5.2.1电缆绞磨机型号选定本工程选择的拖拉绞磨机参数如下：主要技术参数功率（kw）:19.4；重量（kg）:1500；外形尺寸（长×宽×高）（m）:3.1×1.7×2.1；行驶速度（km/h）:2.17~27.62。
图5-2-1 改装完成的拖拉绞磨机5.2.2电缆输送通道检查绞磨机敷设电缆属于机械敷设，敷设完毕后再用人工将电缆从桥架的一侧摆放至桥架内，所以在敷设之前事先要检查、确认敷设通道是否良好，主要检查桥架的支架是否有挡住以后摆放电缆的情况发生，发现后及时处理，保证敷设通道的畅通。
高楼层网络布线方案
高楼层网络布线方案1. 简介在如今的大楼中，网络已成为不可或缺的一部分。
对于高楼层的网络布线，需要考虑许多因素，如信号强度、传输速度、布线方式等。
本文将介绍一种适用于高楼层的网络布线方案，旨在提供稳定、快速的网络连接。
2. 背景随着楼层的增加，网络布线面临一些挑战。
传统的网络布线方案可能会导致信号丢失、传输速度下降等问题。
此外，高楼层通常需要更长的布线距离和更多的网络设备来满足用户需求。
3. 方案为了克服高楼层网络布线面临的挑战，我们提出以下方案：3.1 使用光纤布线光纤布线是一种高效、稳定的网络布线方式，适用于高楼层。
通过使用光纤布线，可以减少信号丢失和传输延迟，提高传输速度和网络质量。
此外，光纤布线还能够承受更长的布线距离，从而满足高楼层的布线需求。
3.2 采用多点布线方式在高楼层网络布线中，使用多点布线方式可以提高网络的稳定性和可靠性。
通过在多个楼层设置布线点，可以有效地减少信号衰减和干扰。
此外，多点布线方式还可以提供更好的网络覆盖范围，确保每个楼层都能够获得稳定的网络连接。
3.3 配置网络设备在高楼层布线中，正确配置网络设备非常重要。
网络设备应在合理的位置安装，以便充分利用信号传输。
此外，网络设备的参数设置也需要根据实际情况进行调整，以保证网络的稳定性和性能。
4. 实施步骤以下是实施高楼层网络布线方案的步骤：4.1 工程规划在开始网络布线前，应进行详细的工程规划。
确定每个楼层的布线点和网络设备的安装位置，计算布线距离和所需的光纤数量等。
4.2 光纤布线按照工程规划，依次进行光纤布线。
注意光纤的铺设和连接应符合相关标准，确保信号传输的质量和稳定性。
4.3 安装网络设备根据工程规划，安装网络设备并进行参数配置。
确保每个楼层的网络设备能够正常工作，并与其他设备进行连接。
4.4 测试和调试完成布线和设备安装后，进行网络的测试和调试。
检查每个楼层的网络连接状态，确保信号强度、传输速度和稳定性满足要求。
监控工程长距离电缆布线方案
监控工程长距离电缆布线方案一、长距离电缆布线方案概述长距离电缆布线方案是指在监控工程中，为了连接远距离的监控设备与监控中心而设计的电缆布线方案。
在监控工程中，传统的电缆布线方案通常由双绞线、同轴电缆、光纤等方式实现。
然而在长距离的监控工程中，由于信号传输的损耗和干扰问题，选择合适的电缆布线方案显得至关重要。
在选择长距离电缆布线方案时，需要考虑以下几个方面的因素：1. 传输距离：长距离的传输距离需要考虑信号损耗和衰减等问题，选择合适的电缆类型和传输技术。
2. 传输带宽：不同的监控设备对带宽的需求不同，需要根据实际情况选择合适的电缆布线方案。
3. 环境条件：监控工程常常处于各种复杂的环境条件下，如室内、室外、高温、低温、潮湿等，需要选择耐用、抗干扰的电缆布线方案。
4. 成本考量：不同的电缆布线方案在成本上有所不同，需要根据实际预算情况进行选择。
二、长距离电缆布线方案的选择与设计1. 选择合适的电缆类型在长距离的监控工程中，常用的电缆类型包括双绞线、同轴电缆和光纤。
其中，双绞线具有价格低廉、易安装和维护等优势，适用于中小距离传输；同轴电缆适用于较长距离的传输，具有良好的抗干扰性能；光纤传输速度快，信号传输稳定可靠，但成本较高。
在选择电缆类型时，需要综合考虑实际传输距离、带宽需求、环境条件和成本等因素。
2. 传输技术的选择在长距离的监控工程中，常用的传输技术包括模拟传输和数字传输。
模拟传输是指将监控信号通过模拟信号传输到监控中心，适用于一些老旧的监控设备；数字传输是指将监控信号转换成数字信号进行传输，具有传输距离长、抗干扰能力强等优势。
在现代监控工程中，数字传输技术得到了广泛的应用。
3. 设计合理的布线方案在长距离的监控工程中，为了保证信号传输的稳定和可靠，需要设计合理的电缆布线方案。
在设计电缆布线方案时，需要考虑电缆的走向、连接方式、保护措施等问题。
在室内环境下，通常采用开放式布线；在室外环境下，通常采用密封式布线并加装防护设施。
网络监控摄像机安装教程 四种方法
网络监控摄像机安装教程四种方法分步阅读在监控系统工程安装实践中，我们需要根据环境的不同，客户的要求不同来制定监控设计方案，只有完备合适的监控方案才能保证监控系统的稳定性，经济性，效率性。
今天就来说说几种网络监控系统安装的几种传输方式.方法/步骤第一种：传统方式，由网络摄像机+电源+网线组成在综合布线的时候，同时要布电源线和网线，电源也可以就近取220V交流电，这样节省电源线材，这里暂不讨论它的利弊。
给每个网络摄像机提供电源。
再有一路网线传输网络数据到网络硬盘录像机NVR。
如下图（图片收集于网络）第二种：POE供电方式，有网络摄像机+POE交换机这样就比前面一种方式节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了。
网线用非屏蔽超五类双绞线就可以了，传输距离100米没有任何问题。
连接方式如下图：第三种：远距离的情况下，网络摄像机+光纤+收发器，可以传输距离更远！刚才前面我们说了，网线传输正常100米以内，那么超过100米的情况，我们一般考虑用光纤传输了，光纤不但传输距离远（可以传输20公里）而且效果稳定。
我们都知道，光纤传输数据的时候，把数据信号转换成光信号传输，再把光信号转换成数据信号，这样我们使用光纤收发器配合来完成工作。
如图：第四种：无线传输方式，摄像机+无线网桥。
在具体监控系统实施环境中，如果布线困难碰到天然屏障或者不可逾越的障碍的时候，我们可以使用无线传输方式，这样就用到无线网桥了。
在比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。
无线网桥，可以将网络信号转换成无线电波进行点对点的传输。
成对使用。
由于点对点定向传输，可以实现远距离的无线传输，从几百米到几十公里。
使用无线网桥的施工注意点：在发射和接收端之间不能有遮挡，不能有障碍。
这样信号传输才会稳定。
EN注意事项为什么现在主流用PoE交换机做网络监控系统，有下面几个优点：1，节省线材，节省布线时间，节省布线人工，提供工程施工效率。
10M、100M和1000M网线的接法
10M、100M和1000M网线的接法10M、100M和1000M网线的接法10M网线与100M网线和1000M（千兆）网线做法100M的国标568A线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，568B为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
10M线序没什么意义，只要两端水晶头线序相同就可以满足。
其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。
分别用来发送和接收数据。
所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。
）就可以满足百兆的要求。
国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。
如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。
即让一端的接收组线成为另端的发送组线。
现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜变态天龙八部的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线,天龙八部私服网。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
监控系统长距离以太网解决方案
监控系统长距离以太网解决方案随着人们对安全防范重视程度的提高和技术的进步，监控系统已经由最初的模拟系统，向数字化、网络化、智能化方向发展。
在监控系统网络化的进程中，网络传输技术是至关重要的。
但是，标准以太网在铜缆上的传输距离不能超过100米的规定，这在一定程度上阻碍了监控网络化的进程。
为了实现网络化的视频监控、周界报警、可视对讲、门禁控制等，这100米的距离限制成为巨大的障碍。
如果增加中继设备，无疑在增加设备和维护成本的同时降低了系统的可靠性；如果使用光缆，就必须要考虑工程造价的提高和工期的延长。
有没有一种简单且经济的方法来解决这个问题呢？LRE长线交换机特性科地通信目前已推出LRE（Long Range Ethernet）长距离以太网设备，能够将10M以太网在普通5类线上的传输距离扩展到1000米以上，从而很好地解决了上述问题。
此类长线交换机主要特性包括：1.完全兼容IEEE802.3物理层部分协议。
它既可以工作在PHY模式从而替换普通的以太网物理层；也可以工作在转换器／中继器模式，实现普通以太网与长距离以太网之间的转换；2.在成对使用的情况下，传输速率为10M时，以太网在3/5类线上的传输距离为1000米以上；速率为1 00M时，传输距离为260米以上；3.具备线缆长度计算功能，为用户提供线缆故障检测和定位功能。
当线缆出现故障的时候，这一功能可以迅速向用户报告线缆故障的位置，以及可能导致故障的原因；4.使用此类长线交换机的以太网不仅可以在5类线上传输，也可以在3类线，甚至HYA音频线上传输。
这也给组网带来了很大的方便；5具有交叉线缆（cross over）自适应功能；6.支持长距离的以太网供电（PoE，Power over Ethernet）。
监控领域应用模式此类长线交换机在监控领域主要有两种应用模式：长距离以太网设备直接连接模式(Direct Connectio n)和普通以太网设备转换成长距离连接、长距离中继模式(Converter/Repeater Connection)。
综合布线三种方式
综合布线三种方式综合布线三种方式光纤在各种网络">光网络中的实际应用决定了对光纤技术性能的要求。
对于短距离光传输网络，考虑的重点是适合激光传输和模式带宽更宽的多模光纤，以支持更大的串行信号信息传输容量。
下面是当前三种网络技术的介绍：1 FDDI/CDDI(光纤/铜线分布式数据接口)这是一种成熟的、非载波侦听的、100M带宽共享的网络技术。
采用了令牌传递服务策略，网络设备之间有主环和副环相联，在网络线路或网络设备出现故障时，有很强的自重构能力。
同时其站管理(SMT)功能十分强大，适合于作主干网络。
但其技术难度高、价格昂贵、扩展性较差，呈环行布线，与A TM不太兼容。
2 A TM(异步传输模式)这是一种基于光纤传输系统、应用了统计复用技术、采用了短信元交换技术的先进异步模式。
它直接支持数据、视频、音频等多媒体传输。
速率相当快(达成155M，622M)，由于采用了异步模式，共效率相当高，比较适合于作主干网格。
但它仍然是一项有争议的技术，许多标准尚待完善，不同厂家产品之间的互操作及通用性有待于进一步改善。
3 FASTETHERNET(快速以太网)现在的高速以太网技术一般包括两种：100MVG-ANYLAN和100M-T。
这里主要谈是后者--快速交换式以太网。
100MAG-ANYLAN虽然提供了多媒体功能，但它的兼容性差、价格高、复杂度高，这里不作考虑。
100BASE-T是10BASE-T的改良变种，它在原来的基础上采用将网格分割为若干网段，分割冲突域，并采有了缓冲交换，使网格上传输速率和传输效率大大提高。
快速以太网具有实用(兼容了原以太网，软件、硬件丰富)，先进(速度快--100MBPS)，升级方便(向A TM或更快的网格转换方便)，扩展性好(通过互连设备，交换机，路由器容易扩展)，开放性好(软硬件协议开放)，价格便宜(相比于A TM、FDDI)，支持的厂家多(得到Intel、Sun、3com、Bay、Accton等大公司的支持)等特点。
