看懂转矩转速曲线
表示三相异步电动机转速与转矩之间关系的机械特性公式
表示三相异步电动机转速与转矩之间关系的机械特性公式1、转矩公式根据电机学的推导，我们有三相异步电动机的转矩公式：………………………………………………………………（式1）其中，——常数，与电动机结构有关；——定子每相输入电压有效值（即电源电压有效值）；——转差率——转子电阻——启动时，即时的转子感抗（转子感抗与转子频率有关，而转子频率随起动过程转差率的变化而变化）2、机械特性曲线根据（式1），在电源电压和转子电阻一定的情况下，转矩—转差率关系曲线和电动机转速—转矩关系曲线如图。
图1 三相异步电动机机械特性曲线上图就是三相异步电动机的机械特性曲线。
3、特征转矩（1）额定转矩经推导，电动机的输出转矩T为：…………………………………………………………（式2）其中，——负载转矩（取决于外力）/；——电动机轴上输出的机械功率/；相应地，额定转矩为额定工作状态下电动机的输出转矩：………………………………………………………………………（式3）其中，——电动机铭牌上标示的额定功率，亦即额定输出机械功率；——额定转速。
（2）最大转矩机械特性曲线中的即是最大转矩。
当时，取到，根据（式1）：………………………………………………………………………（式4）由机械特性曲线不难发现，当负载转矩超过最大转矩时，电动机就带不动负载了，发生“闷车”现象，此时电动机电流增大六七倍，严重过热后烧坏。
因此，电动机过载应小于最大转矩，且时间尽量短。
作为电动机的又一重要参数，设电动机过载系数，对于三相异步电动机而言，过载系数一般取为1.8~2.2。
（3）起动转矩在机械特性曲线中，时的转矩为起动转矩，根据（式1），有……………………………………………………………………（式5）。
频率与转矩的关系曲线
频率与转矩的关系曲线
频率与转矩的关系曲线是描述电机性能的重要指标之一。
在电机的运行过程中，频率和转矩之间存在着密切的关系，这种关系可以通过频率与转矩的关系曲线来直观地展现出来。
我们需要了解什么是频率和转矩。
频率是指电机旋转的速度，通常用赫兹（Hz）来表示。
而转矩则是指电机输出的力矩，通常用牛顿·米（N·m）来表示。
在电机的运行过程中，频率和转矩之间存在着一定的关系，这种关系可以通过频率与转矩的关系曲线来表示出来。
频率与转矩的关系曲线通常是一条斜率为负的直线，其斜率代表着电机的转矩常数。
在电机的额定频率下，电机的转矩常数是一个固定的值，通常用牛顿·米/安培（N·m/A）来表示。
当电机的负载发生变化时，电机的输出转矩也会发生相应的变化，这时电机的转矩常数就起到了重要的作用。
在电机的运行过程中，频率和转矩之间的关系可以通过电机的控制方式来调节。
例如，通过改变电机的电压和频率来控制电机的转矩输出。
在电机的低速运行时，电机的转矩输出较大，而在高速运行时，电机的转矩输出则较小。
这种变化可以通过频率与转矩的关系曲线来直观地展现出来。
频率与转矩的关系曲线是描述电机性能的重要指标之一。
通过了解
电机的频率与转矩之间的关系，可以更好地控制电机的运行，提高电机的效率和性能。

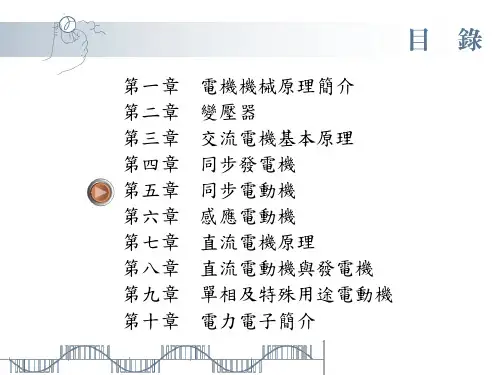

同步电动机转矩-转速特性曲线
電機機械基本原理 ch 05 同步電動機 11
圖 5-5 同步電動機之轉矩-轉速特性。因為電動機之轉速為 定值，所以其轉速調整率為 0。
電機機械基本原理 ch 05 同步電動機 12
負載變化對同步電動機的影響
同步電動機一開始以領先功率因數運轉的情形，如圖 5-6 所示。若電動 機轉軸上之負載增加，轉部會開始慢下來。轉部慢下來，轉矩角 δ 就變 大了，且感應轉矩也變大了。感應轉矩增加之後反而又使轉部加速，而 電動機則再次以同步轉速運轉，只不過此時之轉矩角 δ 變大了。
電機機械基本原理 ch 05 同步電動機 16
圖 5-8 (a) 以落後功率 因數運轉的同步電動機。 (b) 磁場電流的增加對發 電機之運轉造成的影響。
電機機械基本原理 ch 05 同步電動機 17
圖 5-9 所示為同步電機之 IA 對 IF 圖。此種圖形稱為同步電動機 V 曲線 電樞電流之最小值發生在單位功率因數時，此時只有實功率供應至電動 機。 當磁場電流比造成 IA 最小值時之磁場電流值還小，電樞電流是落後的， 消耗 Q。當磁場電流比造成 IA 最小值時之磁場電流值還大，電樞電流是 領先的，供應 Q 至電力系統就像一個電容器，藉由控制同步電動機之磁 場電流，可控制電力系統所消耗或供應的虛功率 (reactive power)。
4
同步電動機之等效電路
由於 IA 方向的改變，等效電路的克希荷夫電壓定律方程式也跟著改變了。 新的等效電路的克希荷夫電壓定律方程式可寫為
或
圖 5-2 (a) 三相同步電動機之完整等效電路。
電機機械基本原理 ch 05 同步電動機
5
電ቤተ መጻሕፍቲ ባይዱ機械基本原理 ch 05 同步電動機
同步发电机v型曲线的物理意义
同步发电机v型曲线的物理意义
V型曲线是同步发电机电磁转矩随转速变化的特性曲线。
它表示了发电机在不同转速下产生的电磁转矩大小。
物理意义如下：
1. 同步转速点：V型曲线的峰值对应的转速即为发电机的同步转速，表示发电机可产生最大的电磁转矩，使电力系统与发电机所产生的电磁转矩保持同步。
2. 工作范围：V型曲线的左半部分表示低转速区域，右半部分表示高转速区域。
发电机在低转速区域，电磁转矩较小，无法满足电力负荷的需求；而在高转速区域，电磁转矩过大，可能对机械结构造成损坏。
因此，发电机的工作范围通常限定在V 型曲线的合理区域内。
3. 防止失步：当电力系统负荷突然增加时，发电机需要提供更多的电磁转矩来满足负荷需求。
V型曲线的斜率越大，发电机在电力系统中的稳定性越好，能够更好地防止失步现象的发生。
4. 发电机调速：发电机的转速与电磁转矩是成正比的，因此通过调整发电机的转速，可以实现对发电机输出电磁转矩的调节。
调整转速可以改变V型曲线的位置和形状，从而满足电力系
统的需求。

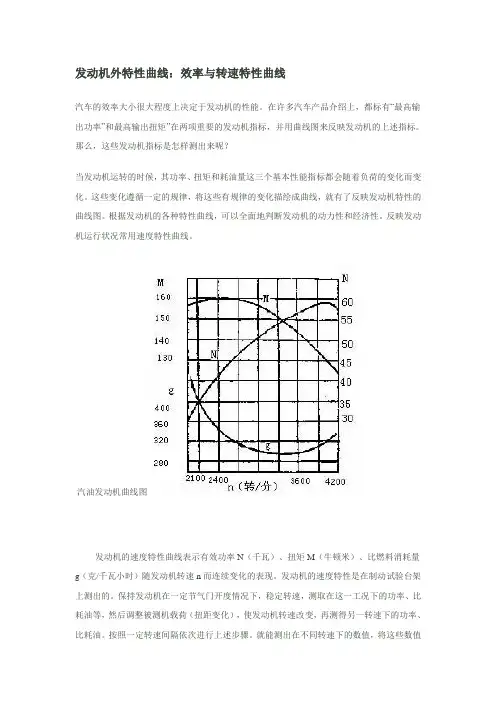

发动机外特性曲线：效率与转速特性曲线
发动机外特性曲线：效率与转速特性曲线汽车的效率大小很大程度上决定于发动机的性能。
在许多汽车产品介绍上，都标有“最高输出功率”和最高输出扭矩”在两项重要的发动机指标，并用曲线图来反映发动机的上述指标。
那么，这些发动机指标是怎样测出来呢？当发动机运转的时候，其功率、扭矩和耗油量这三个基本性能指标都会随着负荷的变化而变化。
这些变化遵循一定的规律，将这些有规律的变化描绘成曲线，就有了反映发动机特性的曲线图。
根据发动机的各种特性曲线，可以全面地判断发动机的动力性和经济性。
反映发动机运行状况常用速度特性曲线。
汽油发动机曲线图发动机的速度特性曲线表示有效功率N（千瓦）、扭矩M（牛顿米）、比燃料消耗量g（克/千瓦小时）随发动机转速n而连续变化的表现。
发动机的速度特性是在制动试验台架上测出的。
保持发动机在一定节气门开度情况下，稳定转速，测取在这一工况下的功率、比耗油等，然后调整被测机载荷（扭距变化），使发动机转速改变，再测得另一转速下的功率、比耗油。
按照一定转速间隔依次进行上述步骤。
就能测出在不同转速下的数值，将这些数值点连点地组成连续曲线，就产生了功率曲线、扭矩曲线和比燃料消耗量曲线，它们与相应的转速区域对应。
当汽油机节气门完全开启（或者柴油机喷油泵在最大供油量时）的速度特性，称为发动机的外特性，它表示发动机所能得到的最大动力性能。
从外特性曲线上可以看到发动机所能输出的最大功率、最大扭矩以及它们相应的转速和燃料消耗量，汽车产品介绍书上大都采用发动机外特性曲线图，但一般只标出功率和扭矩曲线。
发动机外特性曲线是在发动机最好的工作状态下能使发动机发出最大功率的情况下测出来的。
它表现的曲线特征是∶功率曲线和扭矩曲线都呈现凸形曲线，但两者表现是不一样的。
在汽油发动机外特性曲线中∶功率曲线在较低转速下数值很小，但随转速增加而迅速增长，但转速增加到一定区间后，功率增长速度变缓，直至最大值后就会下降，尽管此时转速仍会继续增长。

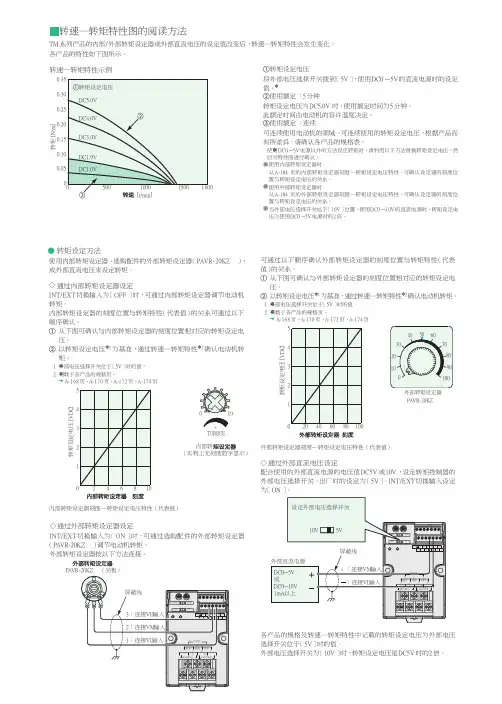

转速―转矩特性图的阅读方法 - 首页东方马达(ORIENTAL
TM 系列产品的内部/ 外部转矩设定器或外部直流电压的设定值改变后，转速―转矩特性会发生变化。 各产品的特性如下图所示。
转速―转矩特性示例
0.35 ①转矩设定电压
0.30 DC5.0V
0.25
DC4.0V 0.20
转矩 [N·m]
0.15 DC3.0V
0.10 DC1.9V 0.05 DC1.0V
0
0
500
③
②
1000 [r/min ]
1500 1800
①转矩设定电压 将外部电压选择开关拨到［ 5V ］，使用DC0 ∼5V的直流电源时的设定 值。✽ ②使用额定 ：5 分钟
转矩设定电压为DC5.0V 时，使用额定时间为5 分钟。 此额定时间由电动机的容许温度决定。 ③使用额定 ：连续
可连续使用电动机的领域。可连续使用的转矩设定电压，根据产品而 有所差异。请确认各产品的规格表。
2：连接VM输入
SINK
5V 24V 0V X0 X1 X2 X3 C1 Y0 C0 VH VM VL C2 C3
1：连接VL输入
MOTOR
5
6
7
BLK RED WHT
1
2
3
4
L
N
100-230V∼
CAPACITOR
10V
外部直流电源 DC0∼5V 或 DC0∼10V 1mA以上
5V 屏蔽线
SOURCE 10V
SINK
5V 24V 0V X0 X1 X2 X3 C1 Y0 C0 VH VM VL C2 C3
+ ：连接VM输入 ：连接VL输入
MOTOR
5
6
7
BLK RED WHT
看懂转矩转速曲线
教您读懂发动机特性曲线图如果说发动机是汽车的心脏，那么发动机特性曲线图则是这颗心脏的“健康证书”，读懂这份“证书”才能使广大同学对一款车的性能有更为清楚、客观的认识。
所以，此次我们便来认识这份证书——发动机特性曲线图。
一、什么是发动机特性曲线图？大家在读各种杂志和汽车厂商的宣传资料中会发现有发动机特性曲线（也有叫发动机工况图），将发动机功率、转矩与发动机曲轴转速之间的函数关系以曲线表示，此曲线称为发动机转速特性曲线或简称为发动机特性曲线；如果发动机节气门全开（柴油机高压油泵在最大供油量位置），此特性曲线称为发动机外特性曲线；如果节气门部分开启（或部分供油），称为发动机部分负荷特性曲线。
以上是较为专业的定义解释，但其实通俗的说，就是将油门踩到底，发动机从怠速到最高转速期间，输出的功率和扭矩的情况在图上反映出来，以此来判断车子能跑多快，有没有劲。
从图1可以看出，转速在ntq 点和np点，发动机扭矩和功率分别达到最大值，这是两个决定发动机性能的主要参数，扭矩决定汽车的起步、爬坡、超车能力，而功率决定着最高的车速和载重量。
图1二、如何由曲线图判断发动机性能那么怎样的发动机曲线才能代表发动机性能是较好的呢？让我们看图说话，从汽车的起步、超车和极速这3个方面分析。
起步加速能力图2拿到一张发动机曲线图，如图2,我们可以看到，扭矩在2000转的时候达到100Nm，升至3500转的过程中有一个快速的提升过程，而如果此区间内的斜线倾斜度越大，越光滑，则代表发动机可以用较短的时间达到扭矩的峰值，并且加速平稳线性，与此同时，功率也随转速的增加而增加。
在实际的驾车当中，随着我们踩第一脚油，汽车克服地面摩擦力，开始起步，随着发动机转速提高，汽车的扭矩会快速提升，一般的发动机在3000转左右来到扭矩峰值，而人们经常提及的“3000转换挡”的惯性操作，实际目的就是为了能够保持这个最大的牵引力，通过换挡，使发动机保持在最高扭矩转速附近，这样我们就可以用更短的时间提高车速。
同步电动机转矩-转速特性曲线
電機機械基本原理 ch 05 同步電動機 13
圖 5-6 (a) 以領先功率因數運轉之電動機相量圖。
電機機械基本原理 ch 05 同步電動機 14
圖 5-6 (b) 負載上的增加對同步電動機之運轉所造成的影響。
電機機械基本原理 ch 05 同步電動機 15
磁場電流改變對同步電動機的影響
圖 5-8a 所示為一開始以落後功率因數運轉之同步電動機。 增加其磁場電流並且看看電動機會發生什麼事。注意到磁場電流的增加 會使得 EA 的大小增加，但是卻不會影響電動機所供應之實功率。 因為 IF 的改變並不會影響到轉軸轉速 nm，且連接至轉軸的負載並未改 變，供應之實功率也不變。 在相量圖上正比於實功率的線段長度 (EA sin δ 和 IA cos θ ) 也因此必定是 定值。當磁場電流增加，EA 必須增加，但它只能夠沿著定功率線向外滑 出。 此效應如圖 5-8b 所示。
電機機械基本原理 ch 05 同步電動機 26
由阻尼籠繞組啟動電動機
到目前為止啟動同步電動機的方法中最受歡迎的就是使用阻尼繞阻 (amortisseur 或damper windings)。阻尼繞組是一種置於同步電動機轉部 表面所刻畫的凹槽中的特殊條棒並使用一個大的短路環 (shorting ring) 把 尾端連接起來。
電機機械基本原理 ch 05 同步電動機 27
阻尼籠繞組對電動機穩定度之影響
若在電機中加入阻尼籠繞組是為了啟動，則我們免費地得到了額外的益 處──增進電機之穩定度。 由阻尼籠繞組所產生之轉矩將可使慢電機加快而快電機減慢。 因此電機上的這些繞組傾向於壓制負載或其他暫態。 若發電機之轉軸轉矩發生變化，其轉部會瞬間加速或減速，而阻尼籠繞 組將會對付這些變化。阻尼籠繞組藉由減低功率的大小及轉矩暫態而改 善了整體的電力系統穩定度。
伺服电机转矩和转速运行曲线
伺服电机转矩和转速运行曲线
伺服电机的转矩和转速运行曲线是描述电机转矩和转速之间关系的图形。
在伺服控制系统中，通过调节电机输入的电流、电压或脉宽调制（PWM）信号来控制电机的转矩和转速。
伺服电机转矩和转速运行曲线通常分为两种类型，即定转矩和定转速。
1. 定转矩运行曲线：在此类型的运行曲线中，电机以恒定的转矩进行工作。
当负载改变时，电机会自动调整电流或电压以保持所需的转矩输出。
在这种情况下，转速会随着负载的改变而发生变化。
2. 定转速运行曲线：在这种类型的运行曲线中，电机以恒定的转速工作。
当负载变化时，电机会自动调整转矩以保持所需的转速输出。
转矩会随着负载的改变而变化。
这些运行曲线通常以图形表示，横轴表示转速或转矩，纵轴表示电流或电压。
在实际应用中，根据系统需求和电机特性，可以通过控制电机输入信号来实现所需的转矩和转速运行曲线。
需要注意的是，不同类型的伺服电机具有不同的转矩和转速特性。
某些电机可能在低转速时产生较高的转矩，而另一些电机可能在高转速时产生较高的转矩。
因此，在选择和应用伺服电机时，需要了解其具体的转矩和转速运行特性。
发动机外特性曲线：效率与转速特性曲线
发动机外特性曲线：效率与转速特性曲线汽车的效率大小很大程度上决定于发动机的性能。
在许多汽车产品介绍上，都标有“最高输出功率”和最高输出扭矩”在两项重要的发动机指标，并用曲线图来反映发动机的上述指标。
那么，这些发动机指标是怎样测出来呢？当发动机运转的时候，其功率、扭矩和耗油量这三个基本性能指标都会随着负荷的变化而变化。
这些变化遵循一定的规律，将这些有规律的变化描绘成曲线，就有了反映发动机特性的曲线图。
根据发动机的各种特性曲线，可以全面地判断发动机的动力性和经济性。
反映发动机运行状况常用速度特性曲线。
汽油发动机曲线图发动机的速度特性曲线表示有效功率N（千瓦）、扭矩M（牛顿米）、比燃料消耗量g （克/千瓦小时）随发动机转速n而连续变化的表现。
发动机的速度特性是在制动试验台架上测出的。
保持发动机在一定节气门开度情况下，稳定转速，测取在这一工况下的功率、比耗油等，然后调整被测机载荷（扭距变化），使发动机转速改变，再测得另一转速下的功率、比耗油。
按照一定转速间隔依次进行上述步骤。
就能测出在不同转速下的数值，将这些数值点连点地组成连续曲线，就产生了功率曲线、扭矩曲线和比燃料消耗量曲线，它们与相应的转速区域对应。
当汽油机节气门完全开启（或者柴油机喷油泵在最大供油量时）的速度特性，称为发动机的外特性，它表示发动机所能得到的最大动力性能。
从外特性曲线上可以看到发动机所能输出的最大功率、最大扭矩以及它们相应的转速和燃料消耗量，汽车产品介绍书上大都采用发动机外特性曲线图，但一般只标出功率和扭矩曲线。
发动机外特性曲线是在发动机最好的工作状态下能使发动机发出最大功率的情况下测出来的。
它表现的曲线特征是∶功率曲线和扭矩曲线都呈现凸形曲线，但两者表现是不一样的。
在汽油发动机外特性曲线中∶功率曲线在较低转速下数值很小，但随转速增加而迅速增长，但转速增加到一定区间后，功率增长速度变缓，直至最大值后就会下降，尽管此时转速仍会继续增长。
感应电动机的转矩—转差率曲线
感应电动机的转矩—转差率曲线感应电动机的转矩—转差率曲线感应电动机的输出主要体现在转矩和转速上。
在电源为额定电压的情况下，电磁转矩与转差率的关系Ｔｅ＝ｆ（ｓ）就称为转矩—转差率特性，或Ｔｅ－ｓ曲线。
Ｔｅ－ｓ特性是感应电动机最主要的特性。
⼀、转矩—转差率特性从式（5-36）可知，电磁转矩从式（5-26）可知，转⼦电流为式中，，取转⼦电流的模代⼊电磁转矩Ｔｅ，可得（5-51）把不同的转差率ｓ代⼈上式，算出对应的电磁转矩Ｔｅ，便可得到转矩—转差率特性，如图5－25所⽰。
图中０<ｓ⼆、最⼤转矩和起动转矩最⼤转矩从图5—25可知，Ｔｅ－ｓ曲线有⼀个最⼤值Ｔｍａｘ．令，即可求出产⽣Ｔｍａｘ时的转差率ｓｍ为（5-52）ｓｍ称为临界转差率。
将ｓｍ代⼊式（5-51），可得（5-53）式中，正号对应于电动机状态，负号对应于发电机状态。
当Ｒ1? X1σ＋X′２σ，系数ｃ≈１时，ｓｍ和Ｔｍａｘ可近似的写成（5-54）从上式可见：(1)感应电机的最⼤转矩与电源电压的平⽅成正⽐，与定、转⼦漏抗之和近似成反⽐；(2)最⼤转矩的⼤⼩与转⼦电阻值⽆关，临界转差ｓｍ则与转于电阻Ｒ′2成正⽐：Ｒ′2增⼤时，ｓｍ增⼤，但Ｔmax保持不变，此时Ｔｅ－ｓ曲线的最⼤值将向左偏移,如图5-26所⽰。
电动机的最⼤转矩与额定转矩之⽐称为过载能⼒，⽤k T表⽰k T =Ｔmax/ＴN。
如果负载的制动转矩⼤于最⼤转矩,电动机就会停转。
为保证电动机不因短时过载⽽停转，通常k T＝1.6-2.5．起动转矩感应电动机接通电源开始起动时(s＝1)的电磁转矩称为起动转矩，⽤Ｔst表⽰。
将s＝1代⼊式(5-51)，可得（5-55）从上式和图5—26可见，增⼤转⼦电阻，ｓｍ就增⼤，起动转矩Ｔst将随之增⼤．直到达到最⼤转矩值为⽌。
对于绕线型电机，可以在转⼦中接⼈外加电阻来实现这⼀点。
三、转矩-转速特性(机械特性)把转矩-转差率曲线T。
= f(s)的纵、横坐标对调，井利⽤n=n s(1-s)把转差率转换为对应的转速n,就可以得到转矩—转速特性n= f(Ｔｅ)．如图5-27所⽰。
电机速度扭矩曲线
电机速度扭矩曲线电机速度扭矩曲线是描述电机在不同转速下扭矩变化的一条曲线。
它是电机的主要性能指标之一，对于电机的运行特性非常重要。
电机速度扭矩曲线通常是由电机试验数据得到的。
在电机试验中，会通过对电机施加不同载荷来测量电机在不同转速下的输出扭矩。
通过绘制扭矩与转速的关系曲线，就可以得到电机的速度扭矩曲线。
电机速度扭矩曲线通常分为两个区域：起动区和定转子区。
在起动区，电机在低转速下工作，输出扭矩较大。
随着转速的增加，电机进入到定转子区，此时输出扭矩趋于稳定。
起动区是电机最关键的工作区域之一。
在起动区，电机需要产生足够的扭矩来克服起动时的转矩惯性或负载惯性，并使电机能够启动。
起动区的特点是扭矩随着转速的增加而线性增加，但当转速达到一定值时，电机的输出扭矩就会达到峰值，并在之后开始递减。
在定转子区，电机的输出扭矩基本保持不变，与转速呈负载特性。
这是由电机的结构决定的。
定转子区的特点是电机在额定负载下工作，输出扭矩稳定，能够提供稳定的工作动力。
电机速度扭矩曲线在电机的选型和应用中起着重要的作用。
通过分析电机的速度扭矩曲线，可以了解到电机在不同转速下的输出特性，进而选择合适的电机型号和工作条件。
电机速度扭矩曲线受到多种因素的影响，如电机的电磁参数、负载特性等。
电机的电磁参数包括电机的电阻、电感和电动势等，它们直接影响电机在不同载荷下的输出扭矩。
负载特性是指电机受到的外部负载对其输出扭矩的影响。
不同的负载特性会导致电机的速度扭矩曲线有所不同。
电机速度扭矩曲线的形状对于电机的性能评价和优化设计具有重要意义。
通过分析电机的速度扭矩曲线，可以确定电机的额定转速、额定扭矩和最大扭矩等参数，以及电机的工作范围和应用场景。
在实际应用中，电机的速度扭矩曲线对于电机的控制和调整非常重要。
通过改变电机的控制参数，如电压、频率和电流等，可以调整电机的输出扭矩和转速，从而满足不同的工作要求。
总之，电机速度扭矩曲线是描述电机在不同转速下扭矩变化的一条曲线。
异步电动机电磁转矩曲线
异步电动机电磁转矩曲线异步电动机的电磁转矩曲线是描述异步电动机输出转矩与输入电流之间的关系曲线。
这条曲线可以反映出电动机在不同负载条件下的性能表现。
下面将详细描述异步电动机电磁转矩曲线的特点及影响因素。
一、异步电动机电磁转矩的产生异步电动机的电磁转矩是由定子与转子之间电磁场相互作用而产生的。
当电动机通电后，定子线圈产生旋转磁场，这个磁场会与转子导体产生感应电流。
感应电流与旋转磁场相互作用产生电磁转矩，使转子旋转。
二、电磁转矩曲线的基本特点异步电动机的电磁转矩曲线具有以下基本特点：1.曲线呈非线性：电磁转矩与电流之间的关系是非线性的。
在轻载时，转矩与电流成正比；而在重载时，由于电动机内部损耗增加，导致转矩与电流的关系不再是简单的线性关系。
2.存在最大转矩点：在电磁转矩曲线上存在一个最大转矩点，该点对应的电流称为最大转矩电流。
最大转矩电流决定了电动机的最大输出转矩能力。
3.负载变化对转速有影响：电动机在重载时转速会下降，这是因为电动机内部的损耗增加，导致输入的电能有一部分转化为热能。
三、影响电磁转矩曲线的因素1.定子与转子电阻：定子与转子电阻对电磁转矩曲线有显著影响。
在低速时，转子电阻对转矩的影响较大；而在高速时，定子电阻对转矩的影响较大。
2.电源频率：电源频率的变化会影响旋转磁场的强度，进而影响电磁转矩。
在电源频率升高时，旋转磁场强度增加，电磁转矩也会相应增大。
3.气隙长度：气隙长度是指定子与转子之间的空气间隙。
气隙长度对电磁转矩曲线有较大影响。
在气隙长度增加时，旋转磁场在气隙中的分布变得不均匀，导致电磁转矩下降。
4.极对数：异步电动机的极对数决定了旋转磁场的转速。
极对数越多，电动机的转速越低，但电磁转矩曲线会变得更加陡峭。
5.电源电压：电源电压的变化会影响旋转磁场的强度和电流的大小，从而影响电磁转矩。
在电源电压升高时，电磁转矩会相应增大。
四、总结异步电动机电磁转矩曲线是描述电动机性能的重要工具。
转速转矩曲线
转速转矩曲线
转速转矩曲线是描述某个旋转机械设备在不同转速下所能输出
的转矩大小的曲线图。
这种曲线一般是由试验得到的，可以帮助工程师们正确地选择合适的电动机和传动装置，以达到最佳的工作效果。
通常来说，转速转矩曲线是一个非线性曲线，也就是说，在电机的某个特定转速下，其输出的转矩大小会达到最大值，此后随着转速的继续增加，转矩大小则会开始下降。
因此，仔细研究和了解转速转矩曲线对于设计和选择机械设备来说是非常重要的。
- 1 -。
伺服电机力矩曲线
伺服电机力矩曲线引言伺服电机是一种常用于工业控制系统中的电机，其特点是可以精确控制输出转矩。
力矩曲线是描述伺服电机在不同转速下输出转矩的图形，对于了解和优化电机的性能非常重要。
本文将介绍伺服电机力矩曲线的概念、特点及其在工程应用中的意义。
伺服电机力矩曲线的定义与特点伺服电机力矩曲线是描述电机输出转矩与转速之间关系的曲线。
通常以转速作为横轴，转矩作为纵轴进行绘制。
伺服电机力矩曲线的特点如下：1.高达峰值：伺服电机在低速时可提供较高的输出转矩，这是由于电机的特殊设计和控制算法所致。
随着转速的增加，输出转矩逐渐下降。
2.平台区域：在一定的转速范围内，电机输出转矩基本保持不变。
这个区域称为平台区域，表示电机在此范围内具有较稳定的输出性能。
3.过载能力：伺服电机的力矩曲线上通常存在一个过载区域，超过该区域的负载会导致电机无法正常工作或损坏。
因此，在实际应用中需要按照力矩曲线来选择电机和负载匹配。
4.正反转一致性：伺服电机的力矩曲线在正转和反转时基本保持一致。
这是因为电机的结构和控制方式决定了正反转时的转矩特性相似。
伺服电机力矩曲线的应用伺服电机力矩曲线在工程应用中有着重要的意义，以下是几个常见的应用场景：动态响应分析伺服电机力矩曲线可以用于分析电机的动态响应特性。
通过测量电机在不同转速下的输出转矩，可以了解电机对负载变化的响应速度和稳定性。
这对于某些需要精确控制转矩的应用非常重要，如机器人运动控制、自动化生产线等。
最大负载选择根据伺服电机力矩曲线，可以选择适合的负载以保证电机的正常运行。
选择负载时需要考虑负载曲线与电机力矩曲线的匹配程度，以充分发挥电机的性能，并避免超负荷运行。
功率匹配调整在某些应用中，需要调整电机的功率以适应不同工况下的需求。
根据伺服电机力矩曲线，可以通过控制电机的转速和输出转矩来实现功率的调整，以提高系统的效率和精度。
如何绘制伺服电机力矩曲线要绘制伺服电机力矩曲线，需要进行如下步骤：1.测量电机的输出转矩和转速数据。
