Emerson UPS并机原理分析
UPS原理与并机冗余方案
UPS原理与并机冗余⽅案UPS并机冗余⽅案汇总UPS并机的⽅案有⼏种，这⾥简单整理出来供⼤家参考。
主要揭⽰原理，分析优劣。
这⾥先从⾼端（HIGH）到低端（LOW）的次序。
1、模块化并机+外置静态开关模式这是⽬前⽐较⾼、⼤、上的模式，较费银⼦，先看结构：优点：任⼀台UPS故障停机后，负载都可以由剩余UPS承担；正常⼯作时，负载由所有UPS分担，负载率低；设置独⽴STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提⾼，降低风险点；负载也可分散配置，降低风险系数；缺点：增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地⾯积较⼤,投资额较⼤；2、并联式UPS热备份系统这是⽬前最常⽤的模式，虽然成本不低，但是可靠性对得起这个价格，所有是最最常⽤的并机⽅式，如果您还想再节省⼀些Money，那就采⽤2+1并机⽅式：三台UPS并机，任何⼀台故障，都不会影响正常的供电。
下⾯是1+1并机的原理图：优点：任⼀台UPS故障停机后，负载都可以由剩余UPS承担；正常⼯作时，负载由所有UPS分担，负载率低；市电停⽌时，电池续航时间为所有电池组的累加时间；缺点：技术要求⾼、调试复杂，要求并机UPS的品牌、型号、规格完全⼀致；对各台UPS的输出同步性要求⾼，⼀旦不同步产⽣环流，有可能导致短路故障；3、旁路式UPS热备份系统旁路式UPS冗余模式属于热备模式，即：在同⼀时刻只⽤⼀台UPS为负载提供电⼒，另⼀台等着，⼀旦运⾏着的主UPS故障，等待的UPS⽴即接管负载。
原理如下：优点：易实现后期改造，不同品牌、不同容量UPS都可组建；可分开维保，且保证维保时负载仍受UPS保护；运⾏效率⾼于串联式UPS；市电停⽌时，电池续航时间为两组电池组的累加时间；缺点：UPS1的静态旁路开关为系统瓶颈，⼀旦故障可能导致负载断电；UPS2长期空载运⾏，效率低；且电池组长期得不到放电，寿命下降；4、串联式UPS热备份系统串联UPS 是早期冗余模式受UPS技术落后限制⽽采取的⼀种冗余模式，现在已经不在使⽤，其原理如下：优点：任⼀台UPS故障停机后，负载都可以由剩余UPS承担；正常⼯作时，负载由所有UPS分担，负载率低；设置独⽴STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提⾼，降低风险点；负载也可分散配置，降低风险系数；缺点：增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地⾯积较⼤,投资额较⼤；5、单机在线式UPS前⾯列举了并机冗余模式，最后看看UPS单机的原理：优点：系统构架简单，控制逻辑易实现，造价低。
UPS的原理与使用(图)
UPS的原理与使用（图）随着播出系统中计算机的日益普及和应用，对供电质量有了更高的要求：①在计算机运行期间，电源不能中断，否则将会导致随机存储器RAM中数据丢失、程序破坏、磁头损坏等难以弥补的损失；②电网上存在的干扰源（电压浪涌、电压下陷、常模干扰、共模干扰等）会对正在运行的计算机系统造成干扰和破坏，同时对电网也造成较大的污染，故必须除掉干扰源。
因此UPS被广泛地应用在这样的供电系统中，它能在市电波动过大时保护计算机，还能在市电断电的情况下继续供电，以保证播出系统的正常运行。
1 UPS的工作原理UPS电源一般是由常用电源和备用电源通过转换开关组合而成，它们之间由逻辑电路进行控制，以保证在电网正常或停电状态下，整个系统都能可靠地工作。
当市电正常时，UPS相当于一台交流稳压电源，它将市电稳压后再供给计算机，与此同时，它还向UPS内蓄电池充电。
当市电突然中断时，UPS立刻转为逆变工作状态，小容量的UPS一般能持续供电5～20 min，所以能保证计算机系统的正常退出，使软硬件不受损失。
图1为UPS电源原理图。
2 UPS电源的分类与特点2.1 旋转型UPS电源一般由旋转发电机组成，主要有以下几种：（1）用柴油发电机作为备用电源，在电网停电时，用它维持供电。
（2）用电动发电机作为备用电源，并在发电机轴上装一个大的惯性飞轮。
这样一方面能减少电网对电机转速的影响，提高了电压的稳定性；另一方面，电网停电时，利用飞轮的惯性使发电机在一段时间内输出的电压和频率基本不变，以供计算机做信息处理等应急操作。
（3）用直流电动机和蓄电池组来驱动发电机作备用电源。
电网正常供电时，用电网交流电经整流后对蓄电池组充电，在电网停电时蓄电池组向直流电机供电，从而驱动电动机发电机组，保证计算机连续供电。
（4）用蓄电池和逆变器组成备用电源。
当电网停电时，由蓄电池经逆变器变换成某种频率的交流电来驱动电动机和发电机组，以保证计算机的供电。
2.2 静止型UPS电源目前微机中使用的UPS电源一般都是静止型的，静止型的UPS又可分为后备式和在线式两种，在线式供电质量优于后备式。
UPS三相并联工作原理
UPS三相并联⼯作原理三机并联⼯作技术说明1.三机并联系统基本结构1）系统结构框图2）系统组成A．三台并联型UPSB．每台UPS各配置有1个输⼊交流空开、1个输出交流空开C．UPS两两之间接有并机通信线。
D．三台UPS共⽤同⼀路交流电源，并配置有总输⼊交流空开E．考虑维修的需要，可配置外挂维修旁路开关，要求该开关须控制三根相线和⼀根零线。
2.并机系统⼯作机理三台UPS直接并机，⽆需并联柜，也不需公共旁路柜。
为了⽅便馈线连接，⼀般将UPS 的输出接到配电柜，通过空开后并联。
当然，UPS也允许直接在输出接线端⼦上并联。
通常情况下，UPS三机并联系统有如下⼏种⼯作模式A．正常时的⼯作模式三台UPS通过整流和逆变⼆次变换提供输出，并各承担1/3负载。
同时UPS通过各⾃的整流器对蓄电池充电。
三台UPS的静态旁路均关闭。
维修旁路不使⽤。
B．市电状态下，某台UPS整流器异常时的⼯作模式如果某台UPS（例如UPS2）的整流器发⽣异常，或者其输⼊空开跳闸，则该台UPS 转为电池放电，其输出与另外⼆台UPS 的输出保持同步，三台UPS并联供电，直⾄UPS2的电池放⾄低电压保护，UPS2⾃动退出并机系统，由剩下的⼆台UPS承担负载。
如果是⼆台UPS的整流器异常，同样是三机并联供电，异常的⼆台UPS在电池放电⾄低电压时先后退出，由第三台UPS单独供电。
C．市电异常时的⼯作模式（电池模式）三台UPS将蓄电池逆变后提供输出，同样各承担1/3负载。
当蓄电池放电⾄低电压时，将先后停⽌输出，系统供电中断。
在此过程中，三台UPS的整流器关闭，静态旁路和维修旁路不可⽤。
D. 某台UPS发⽣故障如果运⾏中，某台UPS发⽣逆变器故障，它不会转由静态旁路供电，⽽是⾃动脱离出并机系统，由剩余的⼆台UPS承担负载。
E．⼆机故障时的⼯作模式如果运⾏中有⼆台机器故障，则这⼆台UPS都将⾃动退出并联系统，由剩余的⼀台UPS（如图的UPS3）承担负载。
艾默生ups 方案
艾默生UPS方案1. 引言艾默生（Emerson）是全球领先的电力设备和技术解决方案提供商，其提供的UPS（不间断电源）方案被广泛应用于各个行业和领域。
本文将重点介绍艾默生UPS方案的概述、特点以及应用场景。
2. 艾默生UPS方案的概述UPS是一种通过蓄电池或其他能量储备设备，为关键设备提供短暂或持续电力供应的装置。
艾默生的UPS方案具有以下特点：•高可靠性：采用先进的电力保护技术和可靠的电池系统，保证电力供应的稳定性和可靠性。
•高效能：采用高效的电力转换技术，提高能源利用率，并减少碳排放，符合环保要求。
•智能管理：配备智能监控和管理系统，能够实时监测电力状态和UPS设备的运行情况，并提供预警和故障诊断功能。
•扩展性：支持灵活的模块化设计，可以根据用户需求进行扩容和升级，提供可持续的电力供应解决方案。
3. 艾默生UPS方案的特点3.1 高可靠性艾默生的UPS方案采用了先进的电力保护技术，如双转换在线技术和静态旁路开关等，能够在电力突变和故障情况下快速切换电源，确保关键设备持续稳定运行。
同时，艾默生的电池系统采用了高容量、长寿命的电池，并提供了智能的电池管理系统，有效延长了电池的使用寿命。
3.2 高效能艾默生的UPS方案采用了最新的电力转换技术，如IGBT（绝缘栅双极型晶体管）技术和DSP（数字信号处理器）控制技术等，能够实现高效的能量转换，提高能源利用率，减少电力损耗和碳排放。
此外，艾默生的UPS方案还支持能量回馈系统，将多余的能量回馈到电网中，进一步提高能源利用率。
3.3 智能管理艾默生的UPS方案配备了智能监控和管理系统，能够实时监测UPS设备的电力参数、温度、湿度等信息，并提供实时报警和故障诊断功能。
用户可以通过远程监控系统对UPS设备进行监控和管理，实现远程故障排除和维护，提高设备的可靠性和运行效率。
3.4 扩展性艾默生的UPS方案采用了模块化设计，支持灵活的扩展和升级。
用户可以根据实际需求灵活选择UPS设备的容量和功能，随时扩容和升级。
ups并机工作原理及扩容方案V
u p s并机工作原理及扩容方案VDocument number【980KGB-6898YT-769T8CB-246UT-18GG08】并机工作原理及扩容方案1. 负载均分的工作原理1.1. 并机的基本条件两台或多台UPS能够实现交流输出的并联运行，必须做到：输出电压、频率、相位保持基本一致。
在这种情况下，如果参与并机的所有UPS又有相同的输出阻抗，则它们就可以均分负载。
如下图所示：当参与并联的UPS电压、相位以及输出阻抗不完全一致时，他们就不能做到输出电流的完全一致（即负载均分）。
如果差别较大还可能造成环流短路，损坏设备。
所以一般情况下，参与并联的UPS应是同等容量的，尽可能地保证所有UPS的电气参数基本一致。
对于不同容量的UPS，它们的电路参数差别较大，虽然说电路参数和运行效果可以通过校准在一定程度上使之接近，但这只是在稳定情况下得到的效果，一旦运行情况发生变化仍然会发生偏离。
1.2. 并机系统中UPS动作的控制参与并联的UPS之间有信号线，这些信号线将各个UPS的运行状态相互告知，所以并联中的UPS不仅知道自己的状态同时也知道对方的状态。
根据自己的状态和对方的状态，就可以控制自己可以做那些动作、不可以做那些动作。
比如当自己的整流输入没电了，电池可能要放电，如果电池放电结束，如果是单机UPS，这时应当转旁路。
但是当得知对方的逆变器正在运行后，它就不会向旁路转换，而只是停止自身逆变器的工作，等待市电的恢复。
所有可以预知的情况都已被写入控制程序当中，因此UPS不会发生错误的动作。
1.3. 并联UPS的接线为保证并联的UPS能可靠的运行并很好的均分负载，就要对并联UPS的输入、输出连线提出一些要求。
如下图所示:并机时，整流输入没有特殊的要求，但要求两台UPS的旁路必须来自同一路市电，并且尽量采用相同规格和长度的电缆。
来自同一路市电这对UPS的同步运行是尤其重要的。
首先来说，UPS转旁路运行时，如果两个旁路电源有较大的差别（幅值、相位、频率）就会出现较大的环流；如果是同一路电源就没问题。

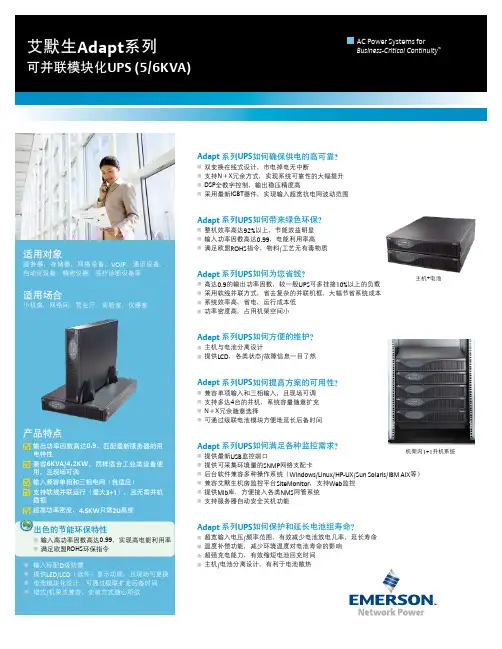

EMERSON 艾默生Adapt系列 可并联模块化UPS (5 6KVA) 数据手册
Adapt 系列UPS 如何确保供电的高可靠？■ 双变换在线式设计，市电掉电无中断■ 支持N ＋X 冗余方式，实现系统可靠性的大幅提升■ DSP全数字控制，输出稳压精度高■采用最新IGBT 器件，实现输入超宽抗电网波动范围Adapt 系列UPS 如何带来绿色环保？■ 整机效率高达92%以上，节能效益明显■输入功率因数高达0.99，电能利用率高■满足欧盟ROHS 指令，物料/工艺无有毒物质Adapt 系列UPS 如何为您省钱？■ 高达0.9的输出功率因数，较一般UPS 可多挂接10%以上的负载■ 采用软线并联方式，省去复杂的并联机框，大幅节省系统成本■ 系统效率高，省电，运行成本低■功率密度高，占用机架空间小Adapt 系列UPS 如何方便的维护？■ 主机与电池分离设计■提供LCD ，各类状态/故障信息一目了然Adapt 系列UPS 如何提高方案的可用性？■ 兼容单项输入和三相输入，且现场可调■ 支持多达4台的并机，系统容量随意扩充■ N ＋X 冗余随意选择■可通过级联电池模块方便地延长后备时间Adapt 系列UPS 如何满足各种监控需求？■ 提供最新USB 监控端口■ 提供可采集环境量的SNMP 网络支配卡■ 后台软件兼容多种操作系统（Windows/Linux/HP-UX/Sun Solaris/IBM AIX 等）■ 兼容艾默生机房监控平台SiteMonitor ，支持Web 监控■ 提供Mib 库，方便接入各类NMS 网管系统■支持服务器自动安全关机功能Adapt 系列UPS 如何保护和延长电池组寿命？■ 超宽输入电压/频率范围，有效减少电池放电几率，延长寿命■ 温度补偿功能，减少环境温度对电池寿命的影响■超强充电能力，有效缩短电池回充时间■主机/电池分离设计，有利于电池散热适用对象服务器，存储器，网络设备，VOIP ，通讯设备，自动化设备，精密仪器，医疗诊断设备等适用场合小机房，网络间，营业厅，实验室，仪器室■ 输入标配D 级防雷■ 提供LED/LCD （选件）显示功能，且现场可更换■ 电池模块化设计，可通过级联扩充后备时间■塔式/机架式兼容，安装方式随心所欲机架内1+1并机系统主机+电池产品特点输出功率因数高达0.9，匹配最新服务器的用电特性兼容6KVA/4.2KW ，同样适合工业类设备使用，且现场可调输入兼容单相和三相电网（自适应）支持软线并联运行（最大3+1），且无需并机插框超高功率密度，4.5KW 只需2U 高度出色的节能环保特性■ 输入高功率因数高达0.99，实现高电能利用率■满足欧盟ROHS 环保指令艾默生网络能源关键业务全保障™的全球领导者关键业务全保障，艾默生网络能源和艾默生网络能源标志均为艾默生电气公司的商标和服务标识。
ups并机工作原理及扩容方案
ups并机工作原理及扩容方案并机工作原理及扩容方案1. 负载均分的工作原理. 并机的基本条件两台或多台UPS 能够实现交流输出的并联运行，必须做到：输出电压、频率、相位保持基本一致。
在这种情况下，如果参与并机的所有UPS 又有相同的输出阻抗，则它们就可以均分负载。
如下图所示：当参与并联的UPS 电压、相位以及输出阻抗不完全一致时，他们就不能做到输出电流的完全一致（即负载均分）。
如果差别较大还可能造成环流短路，损坏设备。
所以一般情况下，参与并联的UPS 应是同等容量的，尽可能地保证所有UPS 的电气参数基本一致。
对于不同容量的UPS，它们的电路参数差别较大，虽然说电路参数和运行效果可以通过校准在一定程度上使之接近，但这只是在稳定情况下得到的效果，一旦运行情况发生变化仍然会发生偏离。
. 并机系统中UPS 动作的控制参与并联的UPS 之间有信号线，这些信号线将各个UPS 的运行状态相互告知，所以并联中的UPS 不仅知道自己的状态同时也知道对方的状态。
根据自己的状态和对方的状态，就可以控制自己可以做那些动作、不可以做那些动作。
比如当自己的整流输入没电了，电池可能要放电，如果电池放电结束，如果是单机UPS，这时应当转旁路。
但是当得知对方的逆变器正在运行后，它就不会向旁路转换，而只是停止自身逆变器的工作，等待市电的恢复。
所有可以预知的情况都已被写入控制程序当中，因此UPS不会发生错误的动作。
. 并联UPS的接线为保证并联的UPS能可靠的运行并很好的均分负载，就要对并联UPS的输入、输出连线提出一些要求。
如下图所示:并机时，整流输入没有特殊的要求，但要求两台UPS的旁路必须来自同一路市电，并且尽量采用相同规格和长度的电缆。
来自同一路市电这对UPS的同步运行是尤其重要的。
首先来说，UPS转旁路运行时，如果两个旁路电源有较大的差别（幅值、相位、频率）就会出现较大的环流；如果是同一路电源就没问题。
而且只要各并联UPS能较好地与各自旁路同步，就能满足并联的基本要求而不会出现环流增大的问题。
ups并机公用电池组原理
ups并机公用电池组原理1. 什么是UPS并机？在我们的日常生活中，面对突如其来的停电，没什么比一台UPS（不间断电源）更让人安心了。
UPS就像一位默默无闻的护卫，随时准备着为我们提供电力支持，确保电子设备的正常运行。
说到这里，很多人可能会问：“那什么是UPS并机呢？”简单来说，UPS并机就是把多台UPS连接在一起，形成一个强大而又稳定的电力供应系统。
想象一下几位志同道合的英雄汇聚一堂，一起抵挡外来的攻击，完全不需要担心个别设备出问题。
好比聚餐时，每个人分工合作，最终让大家都吃得舒心，心满意足！1.1 UPS并机的好处说到UPS并机的好处，那可是相当多，简直可以数不胜数！首先，最明显的就是扩展了供电能力。
想象一下，单打独斗的UPS就像一只孤独的灯泡，而并机后的UPS 就犹如灯火辉煌的广场，能供给更多的设备，保证它们的正常运行。
这样一来，就算有突发状况，大家也都能保持镇定，完全不怕停电的“黑暗”来临。
还有，UPS并机系统真的是提高了可靠性！一旦某一台设备出问题，其他的UPS 就像好兄弟一样，立马站出来，承担起使命，绝对不会让你孤单一人。
这就体现出“团结就是力量”的真理，遇到困难，众志成城，总能找到出路。
1.2 如何实现并机听起来不错，但实施起来又是怎样的呢？实现UPS并机其实也不复杂！首先，咱们得准备好多台相同或相似型号的UPS，确保它们能够在一个平台上无缝协作。
然后，用适当的电缆把这些UPS连接起来，就像拼积木一样，轻松简单。
最后，做好相关的设置，让它们之间能够良好沟通。
完事儿后，就可以坐等“安静的电力时光”到来了。
当然，建议在并机时找专业的技术人员帮忙，因为毕竟电力是个技术活，随便玩玩可不行，搞不好可就“放大招”了，真让人捏一把汗。
2. 公用电池组的角色再来聊聊这一并机系统的重要配角——公用电池组。
哇，听到“公用”两个字，我就有种自豪感。
公用电池组可谓是“大义当前”的力量，通过给多台UPS提供电力，避免电源的单点故障，就像宇宙中的“黑洞”，吸引着各类设备的电力需求。
EmersonUPS并机原理分析
EMERSON UPS并机原理分析在Emerson各个系列UPS并机系统中，UPS并机操纵原理是相同的。
下面以7400 UPS为例简要说明并机系统中频率操纵和输出电流操纵的大体原理。
一．并机系统中频率操纵在并机操纵系统中,每台UPS的输出频率直接由逆变器逻辑板上振荡器的振荡频率所决定，而振荡器频率那么同步到并机逻辑板上主振荡器GVCO的频率－同步参考信号上。
在逆变器逻辑板上，同步监视电路比较同步参考信号和振荡器输出频率，当振荡器输出同步到同步参考信号上时，LS2同步指示灯亮，同时送出一个同步OK信号到并机逻辑板上。
同步监视电路的同步窗口为±2Hz，即20度相移。
主振荡器（GVCO）的频率能够同步到旁路电源频率，同步总线频率或它的基频（50Hz/60Hz）,这是由同步源选择器来操纵的，而同步源选择器的操纵那么依托于旁路电源是不是可得，和UPS启动顺序。
详细说明如下：1．旁路电源正常,第一台UPS启动当第一台UPS启动时,同步源选择器将旁路电源频率参考信号加到锁相环相位比较器，相位比较器检测旁路频率和GVCO输出的相位误差,并产生一个相位误差修正信号,使GVCO输出频率跟踪到旁路频率上。
关于1+1并机系统，旁路频率参考信号来自CN1的1脚，在那个地址每台UPS都有自己的旁路输入电源。
关于多台并机系统，旁路频率参考信号来自于CN2的20脚，也确实是并机柜上旁路电源监视电路通过并机操纵总线送到每台UPS单机上。
当收到逆变器逻辑板上同步OK信号后，并机逻辑板上压控振荡器互锁（VCO-IN-LOOP）继电器动作，同时LS5亮。
那个继电器有几个触点，但最要紧的功能是将GVCO输出信号送到并机同步总线上，使其他UPS同步总线上有GVCO输出信号。
综上所述，当第一台UPS启动完成后，1）．它的GVCO与旁路电源频率同步。
2）．逆变器逻辑板上振荡器的频率与GVCO输出同步。
3）．VCO互锁继电器动作，将输出信号送到同步总线上。
伊顿ups结构及原理
伊顿ups结构及原理
伊顿UPS（不间断电源）主要由输入端、输出端和电池组成。
其工作原理是通过将交流电转换成直流电，然后再将直流电转换成交流电，以提供持续稳定的电力供应。
伊顿UPS的结构主要包括以下几个部分：
1. 输入端（AC Input）：将外部交流电源连接到UPS的输入
端口，输入电流通过整流器进行整流和滤波处理。
2. 整流器（Rectifier）：将输入的交流电转换为直流电，并通
过滤波器将电流中的波动和噪音消除，确保提供稳定的直流电源给转换器和电池。
3. 转换器（Inverter）：将直流电转换为交流电，并通过滤波
器将电流中的波动和噪音消除，在断电或电压不足时提供稳定的交流电源给用户设备。
4. 输出端（AC Output）：将转换器转换后的交流电供应给用
户设备，以提供持续稳定的电力。
5. 电池（Battery）：在电网正常供电时，电池会被整流器充电，当电网断电时，转换器会从电池中获得直流电供应转换为交流电，以维持设备的正常工作。
整个过程中，伊顿UPS通过不断监测输入电压和输出负载情况，及时调整转换器的工作状态，以保证输出电压的稳定性和
质量。
当输入电压异常或输出负载超过额定范围时，UPS会启动保护功能，例如提供短期电源过载保护和过热保护等，以保护用户设备的安全。
总之，伊顿UPS的工作原理是通过输入端接受交流电源，经过整流器转换为直流电，再经过转换器转换为交流电，并通过电池提供备用电源，以保证设备在电网断电或电压异常情况下的正常工作。
浅谈UPS电源单机及并机的工作原理
浅谈UPS电源单机及并机的工作原理作者：闫林林瑞凤来源：《经营管理者·上旬刊》2017年第07期摘要：随着电子技术的发展，各种各样的用电器越来越多，而绝大部分都是非线性负载，这些非线性负载给电网带来大量的谐波及其他干扰，使供电的质量越来越差。
另一方面，一些重要的部门，如国防、航天、医院、通讯等等以及一些重要、精密的用电设备，对供电质量要求越来越高，不仅不允许有电力间断，而且要求电压、频率、波形准确完好，不能受到电网的干扰。
因此电源设备的选择一UPS不间断电源作为主要的供电设备，使电网和用电器进行隔离，既避免负载对电网产生干扰，又避免电网中的干扰进入和影响负载。
关键词：UPS 工作原理操作程序并机一、UPS概述1.UPS的定义。
UPS（Uninterruptible Power System）中文译为不间断电源。
严格来说，电源是能将其他能量转化为电能的一种装置，而UPS不是一种电源，并不能依靠能量转换来产生电能，它提供的是一种两路电源之间无间断相互切换的功能。
2.UPS的主要作用。
一方面为保证对负载供电的连续性，UPS实现两路电源之间无间断相互切换的功能并提供一定的后备时间。
另一方面为保证对负载供电的质量，UPS将电网中产生的干扰与用电负载之间完全隔离，还可产生对电压及频率的变换及稳定作用，如输入380V/输出220V，输入60Hz/输出50Hz。
二、UPS的组成UPS不间断电源系统主要由以下部分组成：（1）整流器：将主输入交流电源的交流电压转换成直流电压的变换器。
用于为逆变提供电源并对电池进行充电。
（2）逆变器：将直流电压转换成满足严格要求的交流电压的转换器。
正常情况下，直流电压来自于整流器，后备期间则来自于电池。
（3）电池：在市电断电或市电电压超出UPS输入电压范围时维持UPS继续运行。
（4）静态旁路开关：用于将负载从逆变器切换到旁路，切换时对负载供电没有任何中断。
这种切换是由电子元件而不是机械元件完成的。
艾默生UPS
艾默生UPS技术方案1.1、UPS主要技术指标及性能详细说明1.1.1、系统设计依据GB/T 7260.1/.2/.3《不间断电源设备(UPS)》第1部分：安全性要求；第2部分：电磁兼容性(EMC)的要求；第3部分：确定性能的方法和试验要求。
GB 50174-93《电子计算机机房设计规范》GB/T 2887-2000《电子计算机场地通用规范》YD/T 1051-2000《通讯局（站）电源系统总技术要求》YD/T 1095-2000《通讯用不间断电源-UPS》YD 5079-99《通信电源设备安装工程验收规范》设计制造：ISO9001，ISO14001，IEC60146结构和安全：IEC60950、ENV50091-1、IEC62040-1保护：IEC60521（IP20）电磁兼容性：EMC：IEC62040-2，ENV50091-2性能和技术拓扑：IEC62040-3、IEC50091-3GB 50052－95《供配电系统设计规范》GB 50054－95《低压配电设计规范》GB 50055－93《通用用电设备配电设计规范》GB/T 14598.9-95 《辐射电磁场干扰试验》GB 50300-2001 《建筑工程施工质量验收统一标准》GB 50303-2002 《建筑电气工程施工质量验收规范》GB 50343-2004 《建筑物电子信息系统防雷技术规范》GB/T 2887-2000 《电子计算机场地通用规范》GB 50174-93 《电子计算机机房设计规范》GB 50339-2003 《智能建筑工程质量验收规范》GB 14050-93 《系统接地的型式及安全技术要求》GB 50169-92 《电气安装工程接地装置施工验收规范》GB 50150-91 《电气装置安装工程电力设备交接试验标准》GB 156-93 《标准电压》GBJ 8-98 《电力设备接地设计要求规程》DK 459-92 《充电、浮充电装置技术标准》DL/T 781-2001 《电力用高频开关整流模块》DL//T 526-2002 《静态备用电源自动投入装置技术条件》JGJ/T 16-92《民用建筑电气设计规范》YD/T 926 《大楼通信综合布线系统》YD/T 1051-2000 《通讯局（站）电源系统总技术要求》YD/T 1095-2000 《通讯用不间断电源-UPS》YD 5079-99 《通信电源设备安装工程验收规范》IEC 61643-1:1998 《电涌抗扰度标准》IEC 870-3 《远动设备及系统接口（电气特性）》1.1.2、系统设计原则及系统特点1 通用性本系统的设计符合国家设计标准。
艾默生200K UPS并机方案书解读
目录I 设计说明 (2)一、概述 (2)二、设计依据 (2)三、设计范围 (2)四、设计原则 (3)五、系统产品介绍 (4)六、施工说明 (15)II预算编制说明 (20)一、工程费用概况 (16)二、预算编制依据 (16)三、有关费用取定及说明 (17)四、概预算表格 (17)Ⅲ图纸1 新增600KVA UPS供电系统图S20017DYW-15-012 新大楼一层平面布置图S20017DYW-15-0234 新大楼一层平面布置图（灯带）新大楼六层平面布置图S20017DYW-15-03S20017DYW-15-045 新增600KVA UPS配电图S20017DYW-15-056 新增1列交流配电屏配电图S20017DYW-15-067 新增2列交流配电屏配电图S20017DYW-15-078 新增3列交流配电屏配电图S20017DYW-15-089 中心新增交流配电箱配电图S20017DYW-15-0910 电力室走道新增交流配电箱配电图S20017DYW-15-1011 新增600KVA UPS输入配电屏供货图S20017DYW-15-1112 新增600KVA UPS输出配电屏供货图S20017DYW-15-1213 新增1#列头配电屏供货图S20017DYW-15-1314 新增2/3#列头配电屏供货图S20017DYW-15-1415 新增墙挂式配电箱供货图S20017DYW-15-15I设计说明一、概述本工程设计为“2011年新大楼项目配套UPS设备安装工程一阶段设计”。
大楼目前处于全面整修阶段，大楼总共7层，本次工程按照建设单位的相关要求，在一楼电力室新增一套600KVA UPS设备；将一楼信息机房全面规划、在第一列列头安装配电柜；在六楼中心机房安装UPS逆变配电箱。
鉴于信息机房非常重要，建议由建筑物总配电系统提供不少于1路独立电力线路引至机房供配电系统，该线路前端可为多路由不同变电站引入的市电线路及柴油发电机线路，经ATS自动切换系统互投后引入机房，机房内用电设备供电电源均为三相五线制及单相三线制。
艾默生UPS基础知识
互动式UPS的基本原理（一）
功率等级0.7-20KVA左右
264～276V 降压绕组 150～175V 升压绕组
市电
低通滤波器
175～264V
负载
逆变器/充电器
电池组
互动式UPS的基本原理（二）
在线互动UPS与后备式比，主要区别在于：逆变器与 充电器合二为一，输出通过变压器的抽头跳变，实现分 段稳压。
为您重要的设备 提供灵活且完善 的电源保护
UPS:
一种可以提供两个以上供电线路 的设备，当主要供电失效时，可以切 换至备份的供电路径。
什么是UPS －UPS系统组成
一个完备的UPS系统，是由UPS主机、电池、市电（发电机)、后台监控 或网络监控软/硬件等单元共同组成的。
监控平台
计算机 网线
网络总线 电源线 通讯线
整流器（四）：
三相全桥 SCR整流器 三相全桥SCR整流器
可控硅整流 结构简单，控制易实现，可靠性高
整流器（五）：
12 脉冲整流器 12脉冲整流器
负 载
电池和逆变器
30°
两个6脉冲 整流桥
移相变压器
整流器（六）：
三 相全桥IGBT整流 三相全桥IGBT整流
整流器（七）：
PFC工作原理
L
U
D5
Vi
－
C
－
V
－
O
L
＋
＋
iL
－
＋ ＋
Vi
－
C
－
V
O
－
L
＋
图 a
＋
＋ ＋
－
iL
Vi
－
C
－
V
－
O
图 b
UPS的并机功能
UPS并机说明：该方案是用两台艾默生iTrust Industry 40KVA系列UPS并联运行，每台分别连接单独的电池组。
艾默生iTrust Industry系列机器的关键词描述：它：1.属于高端机器，适用于石油、化工、电力行业。
2.属于工频机器，更加稳定可靠。
3.三进单出机器，使负载连接更方便。
4.直接并机工作，不需要并机柜，最多可达8台并联。
5.输入输出有隔离变压器，使电网和负载隔开，更加可靠安全。
6.面板有大屏幕中文显示屏。
7.采取电流均衡方式。
UPS“1＋1”冗余并机原理图重要说明：1、两台UPS的主输入为380V（三相四线），可分别来自不同的变电所（当然也可选同一个变电所），但两个UPS的备用旁路输入（220V）必须是同一个电源。
这是因为，当两台UPS的逆变器同时出现故障时，两个UPS都将通过旁路输出，如果这时不是来自同一个电源则会出现压差和相位不同步的问题。
2、并机系统中每单台UPS都有一块并机板，通过电缆相连接。
系统配馈电柜输出到负载。
1、并机原理：iTrust Industry UPS在并联时，互相获取对方的频率、相位、电压、电流等参数，从而达到同相并均分电流。
这种技术在强大的微处理器功能支持下，就可达到输出同相并均分负载以及在故障时UPS快速脱离的功能。
iTrust Industry将UPS并机概念提高了一个崭新的高度。
当并机时，两台UPS均会跟踪旁路，使得频率、相位方面都已经非常接近了，但UPS还会小幅度快速调整输出电压的相位，因为当两台UPS之间出现相位差时，会产生环流。
而UPS通过各自的电流监测电路，发现电流增大时，则CPU会控制输出电压相位向相反方向移动，减少环流，反复多次，直到找到一个最小点，这就是同相点。
在正常情况下两台UPS同相并均分负载。
当负载加大时，会引起输出电流加大（△I>0），而输出电压降低（△V<0）电压及电流的变化值之乘积为负（△I×△V<0）。
UPS基础及原理介绍
基本概念及组成ups，不间断电源设备，指不会因短暂停电中断、可以一直供应高品质电源、有效保护精密仪器的电源设备。
全名Uninterruptible Power System。
亦有稳定电压的作用，类似于稳压器。
从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。
主要由整流器、蓄电池、逆变器和静态开关等几部分组成。
1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。
它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。
因此，它同时又起到一个充电器的作用；2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。
其主要功能是：1当市电正常时，将电能转换成化学能储存在电池内部。
2当市电故障时，将化学能转换成电能提供给逆变器或负载；3)逆变器：逆变器是一种将直流电（DC）转化为交流电（AC）的装置。
它由逆变桥、控制逻辑和滤波电路组成；4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。
分为转换型和并机型两种。
转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。
电气变换种类交流→直流整流变换直流→交流逆变变换高压→低压降压变换低压→高压升压变换三相IGBT全控整流桥特点：PFC升压整流，高输入功率因数单相半桥逆变电路三相半桥逆变器常用器件：无源器件：电阻—消耗电能，电压电流同相位电感—产生磁场储存磁场能量，通直流阻交流，电流滞后电压电容—产生电场储存电场能量，通交流阻直流，电流超前电压IGBT：绝缘栅型双极型晶体管全控型器件：开通可控，关断可控器件特点：高输入阻抗；电压型控制器件，驱动功率小；开关速度快、工作频率可达10-100KHz；饱和压降低（相比MOSFET小得多）；电压、电流容量较大，安全工作区较宽。
艾默生NXr ups原理与应用
UPS系列培训 Liebert NXr 培训NXr 原理及应用Liebert NXr 150K1主要内容NXr UPS 系列产品 NXr UPS 系统原理 NXr UPS 产品规格 NXr UPS 显示面板 NXr UPS 操作使用Liebert NXr 150K22产品介绍NXr系列UPS在UPS家族中的位置 NXr系列UPS在UPS家族中的位置 系列UPS NXr系列UPS的主要应用领域 NXr系列UPS的主要应用领域 系列UPS 用户对中功率UPS的需求 用户对中功率UPS的需求 UPS NXr系列UPS技术优势 NXr系列UPS技术优势 系列UPSLiebert NXr 150K33艾默生UPS系列 —— 全球最全UPS家族Hipulse-NXL Hipulse U NXa/e NXr iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G Adapt iTrust UH1110、15、20kVA 、 、 3、6、9、12、15、18kVA 、 、 、 、 、 5、10kVA 、 6、10kVA 、 单机容量，kVA 500、600、800kVA 、 、 120、160、200、 300、 400kVA 、 、 、 、 10、15、20、30、40、60、80、100、120、140、160、200kVA 、 、 、 、 、 、 、 、 、 、 、 30、60、90、120、150kVA 、 、 、 、 20、30、40、60kVA 、 、 、 30、40、60、 30、40、60、80kVAiTrust US11R 1、2、3kVA 、 、 &户外型 户外型 1单进单出UPS 单进单出 Liebert NXr 150K102060 80三进三出UPS 三进三出200800三进单出UPS4 三进单出4汇报提纲NXr系列UPS在UPS家族中的位置 NXr系列UPS在UPS家族中的位置 系列UPS NXr系列UPS的主要应用领域 NXr系列UPS的主要应用领域 系列UPS 用户对中功率UPS的需求 用户对中功率UPS的需求 UPS NXr系列UPS技术优势 NXr系列UPS技术优势 系列UPSLiebert NXr 150K55NXr系列UPS的主要应用领域通信行业枢纽楼、计费中心、 通信行业枢纽楼、计费中心、营业厅 核心网、交换局、 核心网、交换局、长途交换局 center、BOSS中心 中心、 call center、BOSS中心、网管中心 ISP、ICP宽带网数据中心 ISP、ICP宽带网数据中心 轨道交通综合供配电系统Liebert NXr 150K66汇报提纲NXr系列UPS在UPS家族中的位置 NXr系列UPS在UPS家族中的位置 系列UPS NXr系列UPS的主要应用领域 NXr系列UPS的主要应用领域 系列UPS 用户对中功率UPS的需求 用户对中功率UPS的需求 UPS NXr系列UPS技术优势 NXr系列UPS技术优势 系列UPSLiebert NXr 150K77用户对中功率UPS的需求TCO最低 最低 中国电网环境可用性 先进的数字控制技术 高过载能力 负载适应性强 电池管理能力 先进的网络管理功能Liebert NXr 150K88汇报提纲NXr系列UPS在UPS家族中的位置 NXr系列UPS在UPS家族中的位置 系列UPS NXr系列UPS的主要应用领域 NXr系列UPS的主要应用领域 系列UPS 用户对中功率UPS的需求 用户对中功率UPS的需求 UPS NXr系列UPS技术优势 NXr系列UPS技术优势 系列UPSLiebert NXr 150K99NXr 系列UPS优异的技术特性业界最低TCO 业界最低TCO 优异的输入特性 高过载能力 高过载能力 高负载适应性 高可靠性 高可用性 先进的网络管理功能 先进的网络管理功能Liebert NXr 150K1010以160KVA 为例，NXR 能够带120＊0.9＝108KW,一般输出功率因数为0.8的UPS 能带120＊0.8＝96KW ， NXR 能多带108KW-96KW=12KW,多带12.5%的有功功率低TCO 高输出功率因数－Liebert NXr 150K 12有效利用电能，，有效利用电能电缆和油机））18.0015.00 KVA=KW/0.8根据美国的大型数据中心的统计资料统计资料::在UPS UPS系统的故障中系统的故障中系统的故障中,70,70,70％％故障原因是电池系统故障UPS UPS电池管理系统包括电池管理系统包括电池管理系统包括：：高可靠性高可靠性－－先进的电池管理系统Liebert NXr 150K 19–均浮充自动转换–温度补偿–放电中止电压自动调节–电池自诊断和自检–电池容量预测–放电时间预估–低电压预报警客户价值延长电池工作寿命延长电池工作寿命，，保护客户投资保护客户投资。
ups并机工作原理及扩容方案V1之欧阳引擎创编
并机工作原理及扩容方案欧阳引擎（2021.01.01）1.负载均分的工作原理1.1.并机的基本条件两台或多台UPS能够实现交流输出的并联运行，必须做到：输出电压、频率、相位保持基本一致。
在这种情况下，如果参与并机的所有UPS又有相同的输出阻抗，则它们就可以均分负载。
如下图所示：当参与并联的UPS电压、相位以及输出阻抗不完全一致时，他们就不能做到输出电流的完全一致（即负载均分）。
如果差别较大还可能造成环流短路，损坏设备。
所以一般情况下，参与并联的UPS应是同等容量的，尽可能地保证所有UPS 的电气参数基本一致。
对于不同容量的UPS，它们的电路参数差别较大，虽然说电路参数和运行效果可以通过校准在一定程度上使之接近，但这只是在稳定情况下得到的效果，一旦运行情况发生变化仍然会发生偏离。
1.2.并机系统中UPS动作的控制参与并联的UPS之间有信号线，这些信号线将各个UPS的运行状态相互告知，所以并联中的UPS不仅知道自己的状态同时也知道对方的状态。
根据自己的状态和对方的状态，就可以控制自己可以做那些动作、不可以做那些动作。
比如当自己的整流输入没电了，电池可能要放电，如果电池放电结束，如果是单机UPS，这时应当转旁路。
但是当得知对方的逆变器正在运行后，它就不会向旁路转换，而只是停止自身逆变器的工作，等待市电的恢复。
所有可以预知的情况都已被写入控制程序当中，因此UPS不会发生错误的动作。
1.3.并联UPS的接线为保证并联的UPS能可靠的运行并很好的均分负载，就要对并联UPS的输入、输出连线提出一些要求。
如下图所示:并机时，整流输入没有特殊的要求，但要求两台UPS的旁路必须来自同一路市电，并且尽量采用相同规格和长度的电缆。
来自同一路市电这对UPS的同步运行是尤其重要的。
首先来说，UPS转旁路运行时，如果两个旁路电源有较大的差别（幅值、相位、频率）就会出现较大的环流；如果是同一路电源就没问题。
而且只要各并联UPS能较好地与各自旁路同步，就能满足并联的基本要求而不会出现环流增大的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMERSON UPS并机原理分析
在Emerson各个系列UPS并机系统中，UPS并机控制原理是相同的。
下面以7400 UPS为例简要说明并机系统中频率控制和输出电流控制的基本原理。
一．并机系统中频率控制
在并机控制系统中,每台UPS的输出频率直接由逆变器逻辑板上振荡器的振荡频率所决定，而振荡器频率则同步到并机逻辑板上主振荡器GVCO的频率－同步参考信号上。
在逆变器逻辑板上，同步监视电路比较同步参考信号和振荡器输出频率，当振荡器输出同步到同步参考信号上时，LS2同步指示灯亮，同时送出一个同步OK信号到并机逻辑板上。
同步监视电路的同步窗口为±2Hz，即20度相移。
主振荡器（GVCO）的频率可以同步到旁路电源频率，同步总线频率或者它的基频（50Hz/60Hz）,这是由同步源选择器来控制的，而同步源选择器的控制则依赖于旁路电源是否可得，以及UPS启动顺序。
详细说明如下：
1．旁路电源正常,第一台UPS启动
当第一台UPS启动时,同步源选择器将旁路电源频率参考信号加到锁相环相位比较器，相位比较器检测旁路频率和GVCO输出的相位误差,并产生一个相位误差修正信号,使GVCO输出频率跟踪到旁路频率上。
对于1+1并机系统，旁路频率参考信号来自CN1的1脚，在这里每台UPS都有自己的旁路输入电源。
对于多台并机系统，旁
路频率参考信号来自于CN2的20脚，也就是并机柜上旁路电源监视电路通过并机控制总线送到每台UPS单机上。
当收到逆变器逻辑板上同步OK信号后，并机逻辑板上压控振荡器互锁（VCO-IN-LOOP）继电器动作，同时LS5亮。
这个继电器有几个触点，但最主要的功能是将GVCO输出信号送到并机同步总线上，使其他UPS同步总线上有GVCO输出信号。
综上所述，当第一台UPS启动完成后，1）．它的GVCO与旁路电源频率同步。
2）．逆变器逻辑板上振荡器的频率与GVCO输出同步。
3）．VCO互锁继电器动作，将输出信号送到同步总线上。
2．旁路电源正常，第二台UPS启动
当第二台UPS启动时，同步源选择器将同步总线参考信号加到锁相环比较器，相位比较器检测同步总线参考信号和GVCO的相位误差，并产生一个相位误差修正信号，使GVCO输出频率跟踪到同步总线频率。
实际上同步总线频率也就是第一台UPS的GVCO输出频率。
因此，这种跟踪方式被称为主从（Master/Slave）方式－后一台UPS的GVCO跟踪前一台UPS的GVCO。
同步总线比较器监视本机的GVCO和同步总线，检测本机（从机）的GVCO是否同步到同步总线，即主机的GVCO。
实际上，同步总线比较器是监视VCO互锁继电器触点两端的频率信号。
当本机GVCO同步到同步总线，同时从逆变器逻辑板反馈来的内部同步OK信号后，VCO互锁继电器动作，LS5亮。
这时，本机的GVCO 进入同步总线与来自第一台UPS（主机）的GVCO并联。
因而保证了
两台GVCO的完全同步。
同时，当这些条件满足以后，同步源选择器将旁路频率作为锁相环相位比较器的参考信号来取代同步总线信号。
这就意味着本机GVCO现在直接跟踪旁路电源频率，不再是第一台UPS （主机）的从机。
在两台以上的多机并机系统中，当启动第三台及以后的UPS时，同步过程同上所述。
即GVCO首先跟踪于同步总线，当完全同步后，改为跟踪旁路电源频率。
当第二台UPS启动完成后，则有：
1）第一台UPS的VCO与旁路频率同步；
2）第二台UPS的VCO与旁路频率同步；
3）两台UPS的VCO互锁继电器动作，把两台UPS的GVCO输出连到同步总线上。
3．如果旁路电源不存在或频率超差
若旁路电源丢失或频率超差时，同步源选择器产生一个禁止信号，禁止锁相环角度调整器产生调整GVCO的误差修正信号，迫使GVCO 以其基频输出（50Hz/60Hz）。
两台UPS的同步总线通过VCO互锁继电器触点连在一起，以确保两台UPS的GVCO工作在同一精准的基频上。
任一台UPS检测到旁路电源可用时，同步源选择器取消禁止信号，把旁路频率参考信号加到各台UPS的锁相环比较器上。
此时，所有 UPS的GVCO输出完全同步，且均与旁路频率同步。
二．并机系统中输出电流均分控制
1．并机系统均流控制
在多台UPS并机系统中，系统中所有在线UPS逆变器输出电流应该相等，即均分负载总电流。
这种功能是在均流控制电路中，比较本机与其他UPS输出电流的比例信号得以实现。
如果两台UPS输出电流不等，均流控制电路就产生一个误差信号，并将这个误差信号加到本机逆变器逻辑板，调整本机逆变器的输出电压，使两台UPS输出保持均流状态。
UPS的每一相都会通过均流控制电路产生独立的误差信号，分相调整。
现以R相为例说明均流控制原理，S相，T相同理。
R相电流传感信号送到CN1的7脚（信号）和10脚（地），经IC1缓冲，在其1脚产生一个与R相电流成比例的信号，这个信号加到IC1的9脚；经R1加到IC4的3脚。
当VCO互锁后，RL2继电器动作，本机电流传感信号通过R1送到并联控制总线上。
当本机单机运行时，电流传感信号通过R1加到缓冲器IC4-a和IC1-b，并通过IC6-3,IC6-4加到IC1-10，与IC1-9的原始电流传感信号进行比较，因IC1-9和IC1-10来自同一电流传感信号，比较误差信号为零，故IC1-8输出的误差校正信号Dv_r为零.
当第二台UPS运行时它的电流传感信号通过并联控制总线加到CN2-14，若两台UPS的R相输出电流完全相等，R1没有电流流过，若两台UPS的R相输出电流不等，R1上就有电流流过，在R1上产生与电流误差成比例的电压降。
如果UPS1的R相电流小于UPS2的R相电流，则有电流流入UPS1中的R1（拉电流），UPS2中的R1有电流流出（灌电流）。
UPS1中因
R1有电流流入，通过IC4-a和IC1-b加到IC1-10的信号随之增加，此时IC1-9与IC1-10的信号不再平衡，IC1-8产生的误差信号（Dv-r）增加,使UPS1的R相逆变器输出电压升高，R相输出电流也随之增加，UPS1和UPS2的R相电流再次达到平衡。
在两台以上的UPS并机系统中，它们都通过并联控制总线CN2-14连在一起，每台UPS的均流控制电路，使所有UPS中流过R1的电流相等。
经连续不断地调整，各台UPS输出电流也相等。
均流控制电路调整逆变器输出电压的范围在±5%之内。
2．并机系统环流检测
在R相电路中，IC1-8产生的均流误差信号（Dv-r）经R22加到IC1-13上与R相输出电压信号相加，从IC1-14输出。
这个信号与从S相和T相输出信号一起，加到由D4～D9组成的三相桥式整流电路，在IC5-1产生一个三相功率（VA）信号。
正常运行时，由于均流作用，Dv-r信号可以忽略，IC1-14的信号只与输出电压有关，此时IC5-1电压大约为4．1V，IC5-14保持低电平，系统运行正常。
在并机系统中，环流产生大概有三种情况，分述如下：
1．均流故障
如果 UPS均流控制电路出故障，UPS1产生一个比其他UPS大的电流信号时，这个电流误差信号Dv-r(Dv-s/Dv-t)与相应的电压信号相加，使IC5-1的电压增加。
如果不均衡电流达到30%，也就是说一台UPS所带负载容量超过另一台UPS负载的30%时，IC5-1的电平将
达到5V，从而使IC5-14输出高电平，去关掉UPS1的逆变器，同时断开逆变器侧静态开关，使故障机脱离并机系统。
2．“拉”电流方式
如果UPS1发生故障，其输出电压突然减小，UPS1会出现很大的“拉”电流，而其他的UPS则产生很大的“灌”电流。
此时UPS1的电压、电流信号之和下降，当IC5-1信号电平降到其门槛电平（3.1V）以下时,IC5-14将输出高电平，关闭UPS1的逆变器，同时断开逆变器侧的静态开关，使故障机脱离并机系统。
对于并机系统其他在线运行的UPS，由于均流控制的作用，它们的输出电压信号会下降，这样正好同它们增加的电流信号相抵消，IC5-1电压保持稳定，IC5-14不会输出高电平关机信号，使UPS正常运行。
一旦故障机脱离并机系统，在均流控制电路的作用下，其余UPS 将重新恢复到正常的均流运行方式。
3．“灌”电流方式
如果UPS1发生故障，输出电压突然增加，UPS1会出现很大的“灌”电流，此时UPS1的电压、电流信号之和会上升。
如果IC5-1的电压上升到其门槛值（4.8V）以上时，IC5-14输出高电平，关闭UPS1的逆变器和该侧的静态开关，使故障机脱离并机系统。
系统中其他在线运行UPS，由于均流控制的作用，它们的输出电压信号将上升，这样正好同它们反相的电流信号相抵消，IC5-1电压保持稳定，IC5-14不会输出高电平关机信号。
一旦故障机脱离并机系统，在均流控制电路的作用下，其余UPS 将重新恢复到正常的均流运行方式。
前面所叙述的是同步母线型并机控制技术，这种技术能使并机系统中各台UPS之间均分负载、环流接近于零，并机系统运行稳定。
