瓦楞纸箱基本知识

瓦楞纸箱基本知识

一.瓦楞形状的分类及其特性：

U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度有恢复功能，施加过重的压力不能恢复原状。

V形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。

UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了

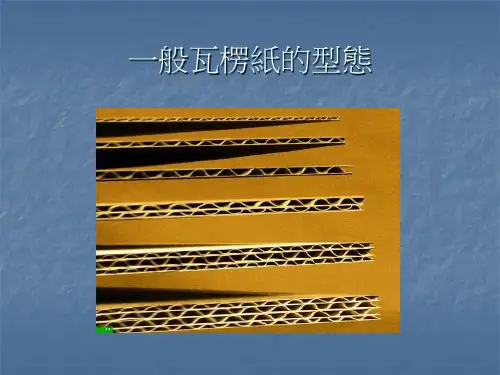

广泛的应用。二.瓦楞纸板的种类

1・双层瓦楞纸板2.三层瓦楞纸板由一层面板和一层瓦楞纸组成的瓦楞纸板由两层面板和一层瓦楞纸板组成的瓦楞纸板由三层面板和两层瓦楞纸组成

3.五层瓦楞纸板

的瓦楞纸板。由四层面板和三层瓦楞组成的瓦楞纸板。

4.七层瓦楞纸板

- 瓦楞纸板可分为五种形式:大瓦楞A型、小瓦楞B型、中瓦楞 C

■I■

微小瓦楞E 型、超大瓦楞K型。

A 大瓦楞瓦楞高度（mm） 4.5上瓦楞个数/300mm 34 ±2

B 小瓦楞 2.5 3 50 ±

2 C 中瓦楞 3.5 -4 38 ±

2 E 微小瓦楞 1.1 — 2 96 ±

4 K 超大瓦楞 6.6 7

24±1.5各瓦楞所具有的特点：

A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞

和各种动载荷要求很高的瓦楞纸板箱。大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套' 衬垫和减震件。

B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产

品的包装。此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。

C:三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A型和B

型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。

E：纸板使用越来越广泛，纸板面上每米长度瓦楞数较多，可以得到平坦的表面和高

的平面刚度，这就时得高质量的装潢印刷成为可能。

包装纸箱的定检验标准：

感官指标：

1.刷麦须符合公司设计策划要求。

2.钉合瓦楞纸箱使用带有镀层的低碳钢遍丝，遍丝不应有锈斑' 剥落、龟裂或其

他使用上的缺陷。

3.箱面印刷图字清晰，深浅一致，位置准确。

4 •纸箱接头钉合搭接舌边宽度为35〜50mm金属钉应沿搭接部分中线订合，采

用斜钉（或与纸箱立边成45度角）或横钉，箱钉应排列整齐' 均匀，单排钉

距不大于80mm钉距均匀，头尾钉距底面压痕边浅不大于20mm钉合接

逢应钉牢' 钉透，不得有翘钉' 叠钉，不转角等缺陷;

贴纸必须粘贴完全, 不得脱落' 露钉。

5.瓦楞纸箱压痕浅宽，单瓦楞W 12rnm双瓦楞W 17mm折线居中不得有破裂, 箱壁

不允许有多余的压痕线。

6.单、双瓦楞纸箱经开合180度往复5次，外不得有裂缝。

7.表面须涂防潮油的必须均匀，洒水后不得出现潮湿点。

二•理化指标

1 •水分：11%± 3%

2.规格尺寸，以标识径测量，偏差总和：单瓦楞士4mm双瓦楞士6mm

3.耐压：综合尺寸w 600mm :75千克力、30分钟

670 〜900mm 150千克力、30分钟

901mm : 225千克力、30分钟

1、纸箱简单的生产工艺流程：

a、将原纸制成纸板，主要是将瓦楞纸制成瓦楞，瓦楞的型号由瓦楞的滚筒

进行决定，瓦楞的高度和瓦楞的个数是规定的。。然后将原纸和瓦楞

纸进行粘合就作成了纸板。

b、纸板做成后就对纸板进行印刷。一般颜色的印刷是一种颜色一个模块。

c、印刷好的纸箱就可以作成纸箱并且进行打包，对于无钉箱直接用胶水进

行粘合，对于带箱钉纸的纸箱还要装订箱钉。

d、双瓦楞纸箱一般又面纸、瓦楞纸、中层面纸' 瓦楞纸和里纸组合而成

的

2、纸箱的检测项目：抗压力、耐破强度、边压强度、厚度、戳穿强度和水

分。

A、抗压力：采用的设备是抗压强度实验机(Systemstailon),将纸箱

用封箱胶带封好后(用封箱胶带可以保持纸箱在装产品时的原形，如

果不用胶带封箱会造成纸箱一定程度上的歪斜影响压力) 放在压缩实

验机的两层隔板中间，然后按显示屏上的“ ok”键即可操作，在显

示屏上会出现纸箱压力的一个曲线图，每一牛顿力的变化都可以体

现。

B、耐破强度：采用的设备是耐破度实验机，主要是静止的耐破度检

测，适用于原纸和纸箱的检测，将纸板或原纸取样加在耐破机上，

然后设定一个力值，按开始键这样就有一个接触物用设定的力值来

测纸板或原纸的耐破度。

C、戳穿强度：采用的是纸板强度戳穿测定仪，就是取一块规则的纸板

将纸板固定放置，然后将一个冲击档放下，以一定的力来撞击纸

板，在冲击档撞破纸板时的力即为戳穿强度。这是一种动态的戳穿

度检测。

D、边压强度：采用的是压缩实验机(Crush Tester),边压强度的检测

不考虑纸板的高度和厚度因素，将纸板放在实验机上，然后从两边

对纸板进行挤压而测量它的边压强度。

E、厚度：采用长江造纸仪器厂的纸及纸板厚度测定仪，对纸板的厚度

进行检测，同时也可以检测原纸的厚度。检测方法同我们检测厚度

的饿原理是一样的。

F、粘合强度：采用的是压缩实验机(Crush Tester),检测的原理和

边压相反，将纸板粘合的部位两边固定然后进行拉伸进行检测其粘
