直线导轨的精度校准和应用范围

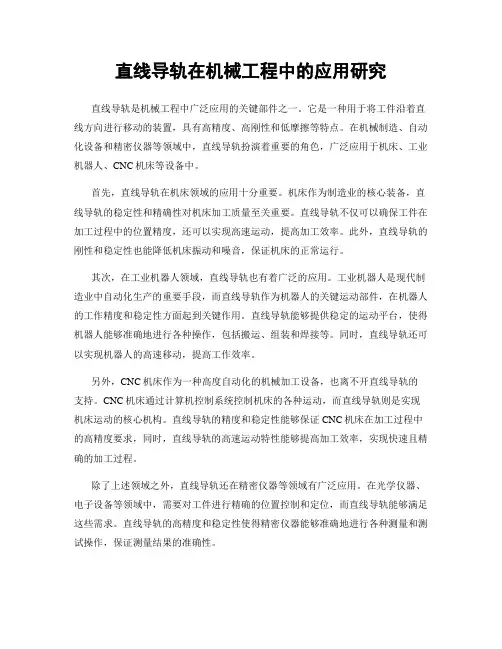

直线导轨在机械工程中的应用研究
直线导轨在机械工程中的应用研究直线导轨是机械工程中广泛应用的关键部件之一。
它是一种用于将工件沿着直线方向进行移动的装置，具有高精度、高刚性和低摩擦等特点。
在机械制造、自动化设备和精密仪器等领域中，直线导轨扮演着重要的角色，广泛应用于机床、工业机器人、CNC机床等设备中。
首先，直线导轨在机床领域的应用十分重要。
机床作为制造业的核心装备，直线导轨的稳定性和精确性对机床加工质量至关重要。
直线导轨不仅可以确保工件在加工过程中的位置精度，还可以实现高速运动，提高加工效率。
此外，直线导轨的刚性和稳定性也能降低机床振动和噪音，保证机床的正常运行。
其次，在工业机器人领域，直线导轨也有着广泛的应用。
工业机器人是现代制造业中自动化生产的重要手段，而直线导轨作为机器人的关键运动部件，在机器人的工作精度和稳定性方面起到关键作用。
直线导轨能够提供稳定的运动平台，使得机器人能够准确地进行各种操作，包括搬运、组装和焊接等。
同时，直线导轨还可以实现机器人的高速移动，提高工作效率。
另外，CNC机床作为一种高度自动化的机械加工设备，也离不开直线导轨的支持。
CNC机床通过计算机控制系统控制机床的各种运动，而直线导轨则是实现机床运动的核心机构。
直线导轨的精度和稳定性能够保证CNC机床在加工过程中的高精度要求，同时，直线导轨的高速运动特性能够提高加工效率，实现快速且精确的加工过程。
除了上述领域之外，直线导轨还在精密仪器等领域有广泛应用。
在光学仪器、电子设备等领域中，需要对工件进行精确的位置控制和定位，而直线导轨能够满足这些需求。
直线导轨的高精度和稳定性使得精密仪器能够准确地进行各种测量和测试操作，保证测量结果的准确性。
总的来说，直线导轨在机械工程中的应用是非常广泛的。
无论是在机床、工业机器人和CNC机床等领域，还是在精密仪器等领域，直线导轨都发挥着关键作用。
直线导轨的高精度、高刚性和低摩擦等特点使得机械工程能够实现更高水平的精确控制和高效率的生产，为现代制造业的发展提供了可靠支持。
直线导轨选型基本原则步骤和参数考量
直线导轨选型基本原则步骤和参数考量直线导轨是一种常用于工业机械设备中的部件，可以实现精确的直线运动。
在选择直线导轨时，需要考虑一些基本原则和步骤，以及相关的参数。
下面是关于直线导轨选型的基本原则、步骤和参数考量的详细解释。
一、直线导轨选型基本原则：1.负载能力：直线导轨应具有足够的负载能力，以确保能够承受工作时的负荷。
负载能力取决于工作物体的重量和所需的加工力。
2.刚度：直线导轨应具有足够的刚度，以保持工作物体的稳定性和精度。
刚度取决于导轨的材料和结构。
3.精度：直线导轨的精度直接影响到工作物体的加工精度。
选用直线导轨时需考虑工作所需的精度指标。
4.速度：直线导轨应具有足够的速度，以满足工作物体的运动要求。
速度取决于导轨和导轨的传动系统的性能。
5.寿命：直线导轨的寿命应长，以减少维护和更换的频率。
寿命取决于导轨材料的耐磨性和导轨结构的稳定性。
二、直线导轨选型步骤：1.确定负载类型和大小：首先需要确定工作物体的负载类型（如重载、中等负载、轻载）和负载大小，以选择适合的直线导轨。
2.选择导轨类型：根据工作环境和负载要求，选择合适的导轨类型，如滑块式导轨、滚动式导轨等。
3.选择导轨材料：导轨材料需要具有足够的硬度、耐磨性和刚度，常见的导轨材料有钢材、铝合金等。
4.确定导轨长度：根据工作物体的运动范围和工作空间的限制，确定导轨的长度。
5.选择导轨载荷：根据工作物体的负载大小和工作要求，选择适合的导轨载荷，以确保导轨能够承受工作时的负载。
6.确定导轨精度：根据工作要求和加工精度的需求，选择合适的导轨精度。
7.选择导轨速度：根据工作物体的移动速度要求和工作环境的限制，选择适合的导轨速度。
8.确认导轨寿命：了解导轨的寿命和使用寿命，以便预估导轨的使用寿命和维护周期。
三、直线导轨选型参数考量：1.负载能力：指导轨能够承受的最大负荷。
2.刚度：指导轨的刚度，用于评估导轨的变形程度，通常以刚度系数来表示。
3.精度：指导轨的精度，用于评估导轨的加工精度和重复性。
直线导轨的应用场景
直线导轨的应用场景
直线导轨是一种用于工业自动化和机械设备中的重要组成部分。
它的应用场景非常广泛，包括但不限于以下几个方面：
1. 机床加工，直线导轨广泛应用于数控机床、磨床、铣床等各
种机床设备中。
它能够提供高精度、高速度和高负载的运动控制，
使得机床在加工过程中能够实现精准的定位和运动。
2. 机器人，在工业自动化领域，直线导轨被广泛应用于各类机
器人和自动化设备中。
通过直线导轨的精准运动控制，机器人能够
实现高效的生产作业，提高生产效率和产品质量。
3. 3D打印，直线导轨也被应用于3D打印设备中，它能够确保
打印头在三维空间内的精准移动，从而实现复杂的打印结构和高精
度的打印效果。
4. 医疗设备，直线导轨在医疗设备中也有着重要的应用，比如
医疗影像设备、手术机器人等。
它能够提供精准的定位和运动控制，确保医疗设备在医疗操作中的安全性和精准性。
5. 其他领域，除了上述几个应用场景外，直线导轨还被广泛应用于航空航天、汽车制造、电子设备等领域，为各种机械设备提供精准的运动控制和定位功能。
总的来说，直线导轨在工业自动化和机械设备中有着广泛的应用，它能够提供精准的运动控制和定位功能，为各种机械设备的高效运行和生产提供了重要支持。
导轨直线度检测及其精度分析
导轨 是 数 控 机 床 上 用来支 承 运 动部 件 并起 到导向作 用的关 键 部 件，其 导轨 直 线 度 误 差 直 接 影响到 机 床 直 线 坐标运动的精度，进而影响到零件加工的尺寸精度和形状 精度。在 机 床 装配 过 程中，导轨的直线 度检 测是非常 重 要 的一个步骤。
机床导轨的直线度误差包括水平面内的直线度误差和 竖直面内的直线度误差，其实质是实际直线相对于理想直 线的偏差，也就是在检测平面内包含实际直线的与理想直 线平行的两条包络线之间的垂直距离，如图1所示。
400
1.939 3.878 5.818 7.757 9.696 11.635 13.574 15.514 17.453 19.392 21.331 23.270 25.210 27.149 29.088
500
2.424 4.848 7.272 9.696 12.120 14.544 16.968 19.392 21.816 24.240 26.664 29.088 31.512 33.936 36.360
200
0.970 1.939 2.909 3.878 4.848 5.818 6.787 7.757 8.726 9.696 10.666 11.635 12.605 13.574 14.544
300
1.454 2.909 4.363 5.818 7.272 8.726 10.181 11.635 13.090 14.544 15.998 17.453 18.907 20.362 21.816
相关，影响到工件的表面粗糙度、尺寸精度和形状精度。该文通过对数控机床导轨直线度检测方法分析，阐述了拉表法、
水平仪法、准直仪法检测导轨直线度的具体步骤，并对其检测精度进行了对比，总结了3种检测方法的适用范围。
直线导轨检验规范
1、目的：制定本公司的检验规范和试验方法，确保公司所有的线性滑轨能满足研发设计及生产装配的使用要求。
2、范围：本规范适用于所有线性滑轨的检验。
若新产品不段出现或本规范中的项日涉及不到应根据公司要求在本规范中加入未涉及到的项目或修正本规范。
（重要说明：针对不同厂商、品牌、不同型号之产品，其主要检验依据为品牌官方承认并发行的产品技术规格书说明书。
）3、名词定义3.1、缺陷分类CR、MA、MI3.1.1、CR：Critical—对人生安全造成伤害或存在安全隐患的缺陷，或与法律法规有冲突的缺陷：3.1.2、MA：Major—产品的功能不良不能达到使用效果或严重影响外观验收标准及其他可能引起投诉的缺陷3.1.3、M：Minor一生产中造成的轻微不良，但不影响使用功能3.1.4、AQL：AcceptableQualityLevel可接受的质量标准。
4、权责4.1、品保部：负责文件规范之撰写、排版：负责线性滑轨物料的检验及合格与否的判定5、作业程序5.1、检验条件及环境5.1.1、环境亮度：在距离检测部分50cm处用一个照明亮度值为500LUX以上的照明系统模日光5.1.2 检查方式和角度：日视视线与被检查物表面角度在15-90度范围内5.1.2、检查方式和角度：目视视线与被检查物表面角度在15-90度范围内旋转：5.1.3、检查距离：人眼距离被检物约25cm5.1.4、外观检查需使用菲林标准5.1.5、检验人员裸视或矫正视力1.0以上，不能有色盲、色弱者5.2、判定原则：公司认可的工程样品所具有的特性、特点全部作为接受，对于不符合样品的以下文具体的描述更改单号: 签名: 第1 页共10 页检查规程进行判定5.3、抽样检验。
5.3.1、批量检验方案。
5.3.2、对同一批来料数量6时，采取进料全检：同一批进料>6时，采取抽样检验。
5.3.1.2、抽样检验方案依《GB2828-2003》第1部份第13节第13.4小节（一般Ⅱ级，单次随机抽样）标准。
直线导轨直线度误差范围
直线导轨直线度误差范围
直线导轨直线度误差范围是指导轨上平台在其行程上进行直线运动时，平台相对于导轨的直线度误差的范围。
一般来说，直线导轨直线度误差范围可以通过以下几种方式进行描述：
1. 最大偏差：表示平台相对于导轨的最大直线度误差，通常以毫米或微米为单位进行衡量。
2. 平均偏差：表示平台相对于导轨的平均直线度误差，通过将平台行程上的直线度误差进行平均计算得到，同样以毫米或微米为单位。
3. 标准偏差：表示平台相对于导轨的直线度误差的离散程度，通过计算平台行程上的直线度误差与平均偏差的差的平方的平均值得到，同样以毫米或微米为单位。
需要注意的是，直线导轨的直线度误差范围可能会受到多种因素的影响，如导轨的制造工艺、使用环境的温度、湿度等。
因此，在选择和使用直线导轨时，需要根据实际需求和精度要求来合理评估直线度误差范围。
银泰直线导轨选择的基本原则
银泰直线导轨选择的基本原则导轨种类选择选择直线导轨的时候，应该首先明确自己的需求。
常见的直线导轨有QH/QE/QW等几种，每种导轨适用的场景都有所不同，因此我们需要根据实际需要进行选择。
QH：适用于中小型设备的横向和纵向运动，最长行程可达到3000mm。
QE：适用于中小型设备的横向和纵向运动，具有较高的精度和重复定位精度。
QW：适用于大型设备的横向和纵向运动，具有较高的刚性和稳定性。
精度要求在选择直线导轨时，精度是非常重要的考虑因素之一。
具体而言，可以从以下两个方面进行考虑：1.重复定位精度重复定位精度是指将运动部件反复运动到同一位置所能达到的精度。
这一指标直接影响设备的定位精度和运动平稳性。
2.直线度误差直线度误差是指直线导轨上运动部件在轨道上移动时，移动轨迹和理论轨迹之间的偏差。
直线度误差是直线导轨的主要精度指标之一，因此需要特别关注。
载荷大小直线导轨的承载能力也是一个很重要的考虑因素。
通常情况下，载荷越大的导轨，所需要的材料和加工精度就越高，因此价格也相对较高。
选择直线导轨时，应该根据设备所需承载的重量来选择适当承载能力的导轨。
寿命考虑直线导轨的寿命一般分为润滑寿命和使用寿命。
润滑寿命是指导轨在使用过程中所需的润滑时间间隔。
使用寿命是指导轨的整体使用寿命。
润滑寿命和使用寿命的长短，直接影响设备的使用寿命和稳定性，因此在选择直线导轨的时候，需要关注这两个指标。
直线导轨厂家在选择直线导轨的时候，厂家的信誉和生产能力也是一个重要的考虑因素。
建议选择有一定市场知名度的正规厂家，以保证直线导轨的性能和品质。
总结综上所述，选择银泰直线导轨需要考虑的因素包括直线导轨种类、精度要求、载荷大小、寿命考虑以及厂家信誉等。
通过合理地考虑这些因素，选择合适的银泰直线导轨可以提高设备的性能和精度，在工业自动化领域中起到至关重要的作用。
直线导轨的精度等级及标准
直线导轨的精度等级及标准摘要：一、直线导轨的概述二、直线导轨的精度等级三、直线导轨的精度标准四、直线导轨在工业中的应用五、结论正文：一、直线导轨的概述直线导轨，又称直线滑轨，是一种用于承载和导向的机械传动装置。
它主要由导轨和导轨滑块两部分组成，导轨为直线形块状部件，用于固定在机器、附件或工作台上；导轨滑块可以轴向移动，并有一个桥接件将其连接到附件或工作台上。
整个导轨系统同时可以面向轴向和径向提供位置参考。
直线导轨在各种机械传动中发挥着重要作用，主要用于机床、注塑机、半导体设备以及飞行器等高精度的工业产品中。
二、直线导轨的精度等级直线导轨的精度等级分为以下几个等级：1.普通级（无标注/c）：5m2.高级（h）：3m3.精密级（p）：2m4.超精密级（sp）：1.5m5.超超精密级（up）：1m三、直线导轨的精度标准直线导轨的精度标准主要从以下几个方面来衡量：1.直线度：直线度是测量导轨滑块和导轨的轴线之间距离变化的能力。
它表示了导轨在轴向上是否会产生偏差的程度。
通常，轴线的直线度受到导轨的品质、长度和底座顶的扭曲度的影响。
在实际应用中，要求导轨的直线度误差值越低，越接近于零。
2.平行度：平行度是测量导轨滑块平面与导轨面间的距离变化的能力。
它表示了导轨在平面方向上是否产生重大的变化或者偏移。
平行度误差会导致导轨在运动过程中出现震动或噪音，影响设备的正常运行。
3.垂直度：垂直度是测量导轨滑块在垂直于导轨面方向上的距离变化的能力。
它表示了导轨在垂直方向上是否产生偏差。
垂直度误差会影响导轨滑块的运动平稳性，从而影响设备的性能。
四、直线导轨在工业中的应用优质的制卡设备以及锂电池制造设备，均采用P 级以上导轨居多，甚至使用直线模组来代替直线运动部位。
在直线传动领域中，直线导轨副一直是关键性的产品，目前已成为各种机床、数控加工中心、精密仪器等高精度设备的不可或缺的重要功能部件。
五、结论直线导轨的精度与误差控制对保证工业制造质量至关重要。
直线导轨的用途
直线导轨的用途直线导轨是一种常用的工业设备，广泛应用于各个领域。
它的用途十分广泛，可以说是现代工业生产中不可或缺的一部分。
直线导轨被广泛应用于机械制造领域。
在机床制造中，直线导轨可以用于各种类型的机床，如铣床、车床、钻床等。
直线导轨的使用可以使机床的运动更加稳定、精确，从而提高加工的质量和效率。
同时，直线导轨还可以承受较大的载荷，使机床能够处理更重的工件，满足不同工件的加工需求。
直线导轨也被广泛应用于自动化生产线。
在自动化生产中，直线导轨可以用于各种类型的输送设备，如传送带、搬运机器人等。
直线导轨的平稳运动和高精度定位可以确保物料在生产线上的准确传送和定位，提高生产效率和产品质量。
此外，直线导轨还可以与其他自动化设备配合使用，如视觉系统、传感器等，实现更高级的自动化控制。
直线导轨还被广泛应用于激光雕刻和切割设备中。
在激光设备中，直线导轨可以用于激光头的移动和定位。
激光设备对运动的要求非常高，需要精确的定位和平稳的运动。
直线导轨可以满足这些要求，使激光设备能够实现高精度的雕刻和切割，满足不同材料的加工需求。
直线导轨还可以用于医疗设备、半导体设备、纺织设备等领域。
在医疗设备中，直线导轨可以用于医疗机器人的运动和定位，实现精确的手术操作。
在半导体设备中，直线导轨可以用于半导体芯片的生产和检测。
在纺织设备中，直线导轨可以用于纺织机的运动和定位，提高生产效率和产品质量。
直线导轨作为一种重要的工业设备，具有广泛的用途。
它可以提高机械设备和自动化生产线的精度和效率，满足不同行业的加工需求。
随着技术的不断发展，直线导轨的应用领域还会不断扩展，为工业生产带来更多的便利和效益。
直线导轨的应用场景
直线导轨的应用场景
1. 工业生产。
在工业生产中，直线导轨被广泛应用于各种机械设备，如数控机床、注塑机、激光切割机等。
直线导轨能够提供高精度的直线运动，使得机械设备能够精确地加工和制造各种零部件和产品。
2. 交通运输。
直线导轨也被广泛应用于交通运输领域，例如高铁、地铁和电梯等设备都需要使用直线导轨来实现平稳、高速的运动。
直线导轨的高精度和稳定性能够保证交通工具的安全和舒适性。
3. 医疗设备。
在医疗设备中，直线导轨被应用于医疗影像设备、手术机器人和床位等设备中。
直线导轨能够提供精确的定位和运动控制，使得医疗设备能够准确地进行诊断和治疗。
4. 科学研究。
在科学研究领域，直线导轨被广泛应用于各种实验设备和科学仪器中。
直线导轨的高精度和稳定性能够满足科学研究对于实验数据的精确测量和控制需求。
总的来说，直线导轨在工业生产、交通运输、医疗设备和科学研究等领域都发挥着重要作用，它们的高精度、稳定性和可靠性使得各种设备和系统能够实现精确的运动控制和定位，从而推动了这些领域的发展和进步。
上银直线导轨选型须知
1、上银直线导轨的精度：运动精度：a.滑块顶面中心对导轨基准底面的平行度；b.与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度。
综合精度：a.滑块上顶面与导轨基准底面高度H的极限偏差；b.同一平面上多个滑块顶面高度H的变动量；c.与导轨基准侧面同侧的滑块侧面对导轨基准侧面间距离W1的极限偏差；d.同一导轨上多个滑块侧面对导轨基准侧面W1的变动量。
导轨上有超过两个滑块以上的导轨，只检验首尾两个滑块，中间的不做W1检验，但中间的W1应小于首尾的W1。
2、选择：确定轨宽：轨宽指上银直线导轨的宽度。
轨宽是决定其负载大小的关键因素之一确定轨长：这个长度是轨的总长，不是行程。
全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。
确定滑块类型和数量：常用的滑块是两种：法兰型，方形。
前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。
两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。
滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。
滑块类型和数量与上银直线导轨宽度构成负载大小的三要素。
确定精度等级：任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N，精密级标P。
确定其他参数：除上述4个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等。
预压等级高的表示滑块和上银直线导轨之间的间隙小或为负间隙，预压等级低的反之。
感官区别就是等级高的滑块滑动阻力大，等级低的阻力小。
凡一觉得表示方法得看厂家选型样本，等级数有3级的，也有5级的。
等级的选择要看用户的实际使用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。
直线导轨的性能应用及特点
直线导轨的性能应用及特点直线导轨的性能应用及特点随着现代制造技术的不断发展，使得传统的制造业发生了巨大的变化，数控技术、机电一体化和工业机器人在生产中得到了更加广泛的应用。
同时机械传动机构的定位精度、导向精度和进给速度在不断提高，使传统的导向机构发生了重大变化。
自 1973年开始商品化以来，滚动直线导轨副以其独有的特性，逐渐取代了传统的滑动直线导轨，在工业生产中得到了广泛的应用。
适应了现今机械对于高精度、高速度、节约能源以及缩短产品开发周期的要求，已被广泛应用在各种重型组合加工机床、数控机床、高精度电火花切割机、磨床、工业用机器人乃至一般产业用的机械中。
1.滚动直线导轨副的性能特点a)定位精度高。
滚动直线导轨的运动借助钢球滚动实现，导轨副摩擦阻力小，动静摩擦阻力差值小，低速时不易产生爬行。
重复定位精度高，适合作频繁启动或换向的运动部件。
可将机床定位精度设定到超微米级。
同时根据需要，适当增加预载荷，确保钢球不发生滑动，实现平稳运动，减小了运动的冲击和振动。
b)磨损小。
对于滑动导轨面的流体润滑，由于油膜的浮动，产生的运动精度误差是无法避免的。
在绝大多数情况下，流体润滑只限于边界区域，由金属接触而产生的直接摩擦是无法避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费掉了。
与之相反，滚动接触由于摩擦耗能小，滚动面的摩擦损耗也相应减少，故能使滚动直线导轨系统长期处于高精度状态。
同时，由于使用润滑油也很少，这使得在机床的润滑系统设计及使用维护方面都变的非常容易。
c)适应高速运动且大幅降低驱动功率。
采用滚动直线导轨的机床由于摩擦阻力小，可使所需的动力源及动力传递机构小型化，使驱动扭矩大大减少，使机床所需电力降低80%，节能效果明显。
可实现机床的高速运动，提高机床的工作效率20~30%。
d)承载能力强。
滚动直线导轨副具有较好的承载性能，可以承受不同方向的力和力矩载荷，如承受上下左右方向的力,以及颠簸力矩、摇动力矩和摆动力矩。
直线导轨滑块质量要求
直线导轨滑块质量要求
直线导轨滑块是机械制造中常用的一种零部件，它的质量直接影响着机械设备的精度和寿命。
因此，在使用直线导轨滑块时，必须严格遵守以下质量要求：
1.精度要求高：直线导轨滑块的精度要求非常高，通常要求误差在0.01毫米以内。
只有满足这个要求，才能保证直线导轨滑块能够精准地运动，从而确保机械设备的精度。
2.稳定性要好：直线导轨滑块的稳定性也非常重要。
如果稳定性不好，会导致机械设备出现晃动或者不稳定的情况，从而影响机械设备的正常运转。
3.耐磨性要强：直线导轨滑块在使用过程中，会受到很大的磨损，因此必须具有很好的耐磨性。
只有耐磨性好的直线导轨滑块，才能够长时间稳定运行。
4.密封性要好：直线导轨滑块必须具有很好的密封性，以防止灰尘、水汽等外部物质进入导轨内部，从而影响机械设备的正常运转。
总之，直线导轨滑块的质量要求非常高，必须符合上述标准，才能够保证机械设备的精度和寿命。
- 1 -。
直线导轨的精密等级以及划分依据
直线导轨的精密等级以及划分依据【原创版】目录一、直线导轨的概述二、直线导轨的精度等级划分三、划分依据及具体指标四、不同精度等级的应用范围五、总结正文一、直线导轨的概述直线导轨，又称滑轨、线性导轨或线性滑轨，主要用于直线往复运动场合。
它具有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动，并且高效耐用。
直线导轨是由金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦。
二、直线导轨的精度等级划分直线导轨的精度等级分为普通级、高级、精密级、超精密级和超高精密级。
这些等级主要是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来划分的。
三、划分依据及具体指标1.滑块的间隙：这是影响导轨行走精度、负荷承载能力和刚性的重要因素。
适当的间隙可以在一定程度上减免往复运动带来的振动和冲击。
2.载重时滑块的下沉量：这是评估导轨在承受负荷时是否能保持稳定运行的关键指标。
优质的导轨在载重时不会有明显的下沉。
3.上拉力时滑块的上升量：这是衡量导轨在受到上拉力时能否保持平稳运动的重要参数。
优秀的导轨在上拉力作用下，滑块的上升量应尽可能小。
四、不同精度等级的应用范围1.普通级（无标注/c）：适用于一般的直线运动设备，如普通机床、小型自动化设备等。
2.高级（h）：适用于精度要求较高的设备，如数控加工中心、精密机床等。
3.精密级（p）：适用于高精度设备，如高速数控机床、精密测量仪器等。
4.超精密级（sp）：适用于超高精度设备，如半导体制造设备、航空航天设备等。
5.超超精密级（up）：适用于极端高精度设备，如纳米级加工设备等。
五、总结直线导轨的精度等级划分是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来判断的。
导轨直线度的检查调整和计算方法
水平仪的使用（作者未知）一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200 x 200mm, 精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图:1计算如下:水平仪连同平尺的倾斜角a的大小可以从下式中求出：由tg a = = =0.00002 贝U a =4秒从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm处（相当于水平仪的1个边长），计算平尺下面的高度H1为：tg a = =0.00002 H仁tg aX L1=0.00002 x 200=0.004（mm）由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1 格，就说明垫铁两端高度差是0.01mm。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
直线导轨的构造与精度
7
6
7
10
2
3
13
⡥
7
6.5
7
10
3
7
7
7
10
3
7
15 ·C面相对于A面的
7
15
移动平行度
7
8
7
10
3.5
9
17
8
9
12
10
4
11
18
8
11
12
12
5
11
18
⡣
9
12
14
13
5
12
19
11
14
18
15
6
13.5
21
13
16
21
17
6
14
21.5 ·D面相对于B面的
14.5
18
23
19
－
移动平行度
16
表－1 动摩擦系数 种类
中载型直线导轨 微型直线导轨
动摩擦系数(μ) 0.002～0.003 0.004～0.006
F＝μ·W＋f
F ： 摩擦阻力(N) μ： 动摩擦系数 W ： 负载 f ： 密封阻力(2N～5N)
2容许负载
●基本动态额定负载(C) 基本动态额定负载是使一组相同的直线导轨在相同的条件下分别移动，其中
90ˋ不会因滚动疲劳而产生材料损坏，且以恒定方向滑动50×103m时的负载。
●基本静态额定负载(Co) 基本静态额定负载是使承受最大应力的接触部分上，滚动体的永久变形量与滚
动面的永久变形量之和为滚动体直径的0.0001倍所需的静止负载。
●静态容许力矩(MA、MB、MC) 力矩负载发生作用时所承受的静态力矩负载限值由基本静态额定负载Co与相同
直线导轨的精密等级以及划分依据
文章标题：直线导轨精密等级和划分标准的探讨一、引言直线导轨是一种用于工业机械设备上的重要组成部分，它能够确保机械设备在运行过程中的精密度和稳定性。
在实际应用中，我们常常会听到直线导轨被分为不同的精密等级，那么这些精密等级是如何划分的呢？本文将结合直线导轨的应用和精密等级的定义，深入探讨直线导轨的精密等级以及划分依据。
二、直线导轨的应用领域直线导轨作为一种重要的机械部件，广泛应用于数控机床、工业机器人、半导体设备、注塑机、风力发电设备等领域。
它能够有效地承受和传递机械设备在运行过程中的载荷，并且具有较高的定位精度和重复定位精度。
在不同的应用领域中，对于直线导轨的精密等级要求也会有所不同。
例如在数控机床上，对直线导轨的精密度要求非常高；而在一些工业机器人的应用中，对于其稳定性和耐磨性也有着较高的要求。
针对不同领域的需求，直线导轨的精密等级也会有所区别。
三、直线导轨的精密等级定义1. 一般来说，直线导轨的精密等级可以由其精度和重复定位精度来定义。
精度是指导轨在长度范围内的尺寸偏差，而重复定位精度则是指导轨在运行循环中的定位精度。
根据这两项指标，可以划分直线导轨的精密等级。
2. 最常见的直线导轨精密度等级包括P、H、N、L四个等级。
P等级为超精密级，H等级为高精密级，N等级为精密级，L等级为普通级。
其中P等级导轨的精密度最高，精度和重复定位精度都达到了极高的标准，适用于高精度的加工设备。
3. 国际上还有一些其他的精密等级标准，如ISO的精密等级标准。
在不同的标准体系下，对于直线导轨的精密等级划分也会略有不同。
四、直线导轨精密等级划分依据1. 制造工艺：直线导轨的精密等级与其制造工艺密切相关。
通过精密的加工工艺和质量控制，可以确保直线导轨的精密度达到相应的等级标准。
2. 材料选择：直线导轨的材料也是影响其精密等级的重要因素。
优质的材料能够提高导轨的耐磨性和稳定性，从而满足不同精密等级的需求。
3. 润滑方式：直线导轨在运行过程中需要进行润滑，不同的润滑方式会对导轨的精密度产生影响。
银泰直线导轨精度的几个主要名词参数
安昂传动
影响银泰直线导轨精度的几个主要名词参数
银泰直线导轨也叫做线性导轨，线性滑轨，是机器设备中高精度传动件，影响其精度的几个主要参数：
1、基本额定静负荷 (C0)
当线性滑轨系统在静止或低速运行中受到较大的负载或冲击,轨道沟槽和钢珠就会发生永久变形，假定这个变量参数达到某个程度，线性滑轨则无法运行顺畅。
而基本额定静负载(C0)即为静止负载作用在轨道沟槽及钢珠产生的总永久变形量达到钢珠直径的万分之一时的静止负荷。
2、线性滑轨之负荷与寿命 (L)
线性滑轨选用型号时，根据机构使用条件及所受外力，可藉由工程计算求出机构中每一个滑座所受外力影响产生的负载，而型录上记载的基本静额定负载(C0)或基本容许静力矩(Mx、My、Mz)等参数，将滑座等效负载求出予以比较，可以求出静安全系数，用以判断机构对于外力的抵抗程度。
而线性滑轨评估长期磨耗使用寿命则是利用基本动额定负载(C)，可求出线性滑轨因长期往复负载导致发生金属疲劳之表面破坏的总行程距离。
3、静安全系数 (fs)
为基本额定静负荷 C0与线性滑轨系统最大等效负载之比率值。
此数值可以反映线性滑轨使用的可靠程度。
4、基本容许静力矩 (Mx，My，Mz)
当线性滑轨系统受到负载或冲击而产生力矩时,使线性滑轨发生轨道沟槽及钢珠的永久变形，当永久变形量达到钢珠直径的万分之一时。
我们称这种作用力矩为滑座的基本容许静力矩。
而 Mx、My、Mz为在线轨X、Y、Z 三个轴向的值。
安昂传动。
滚动直线导轨副运动精度测控系统的误差补偿与校准方法
滚动直线导轨副运动精度测控系统的误差补偿与校准方法在滚动直线导轨副运动精度测控系统的误差补偿与校准方法方面，为了确保系统运行的准确性和稳定性，需要综合考虑多种因素进行误差补偿与校准。
本文将从系统误差来源、误差补偿原理、误差校准方法等方面展开讨论，以期为类似系统的设计和运用提供参考。
系统误差来源滚动直线导轨副运动精度测控系统在使用过程中可能存在多种误差来源，主要包括机械结构误差、传感器误差、环境因素影响等。
机械结构误差包括导轨副轨道、扭矩支撑和传动螺杆等部件的制造和安装误差；传感器误差则包括位移传感器、速度传感器和力传感器等设备的误差；环境因素影响则主要指温度、湿度和振动等外界环境对系统运行的不利影响。
误差补偿原理为了减小系统误差对运动控制的影响，通常采用误差补偿的方法。
误差补偿原理主要包括两个方面：一是建立误差模型，通过数学方法描述系统误差随运动参数的变化规律；二是设计补偿算法，根据误差模型实时计算出补偿量，使系统输出达到期望值。
误差校准方法针对不同的误差来源，滚动直线导轨副运动精度测控系统的误差校准方法也有所不同。
在实际应用中，常用的误差校准方法包括机械校准、传感器校准和环境校准等。
机械校准主要通过调整机械结构参数，提高系统的制造和安装精度；传感器校准则通过校准仪器对传感器进行标定和调校，提高传感器的准确性；环境校准则通过环境监测和控制，减小外界环境因素对系统的影响。
总结滚动直线导轨副运动精度测控系统的误差补偿与校准方法是确保系统运行准确性和稳定性的重要手段。
综合考虑系统误差来源，采用误差补偿原理，并结合具体的误差校准方法，不断提高系统的运行精度和稳定性。
希望本文的内容能够为相关领域的研究和实践提供一定的参考和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沿导轨体系的运动，大多数为直线运动，也有少量为弧线运动。
本文评论的重点是直线导轨体系。
当然，直线导轨的许多技能可以直接使用弧形导轨。
导轨为什么被称为“体系”呢?这是由于导轨体系的作业包含着若干元件的一起作业，最基本的元件为一个运动元件和一个固定元件。
运动元件的方式有多种多样，今后将予以具体引见，固定元件通常为道轨式，它是导轨精度的包管，若是导轨曲折变形，运动元件或滑动元件便失掉准确的导向。
直线导轨属于高精密的导航配件，安装使用时，要非常专心，否则造成四面不平整而导致精密度下降等原因。
如果机器需要更换导轨，而没有专业人员指导安装的话，业余的工作人员能够完成安装工序吗?没有专业的技术，安装直线导轨会出现哪些显著的问题呢?
导轨坏了，或者想要提升机械的精密加工能力，可以通过更换直线导轨完成，问题是，如何达到最佳的安装效果呢?其实，购买回来的直线导轨，只要不拆开内部结构，按照说明书进行安装，然后检测四周的平整程度，基本上都没问题了，不过要注意安装平面的整洁程度，不能有粉尘。
安装直线导轨之后，部分用户发现，经过一段时间的使用，它的尺寸精度开始下降，按照正常情况，这属于故障的表现，导轨产品能够连续经受多年的损耗，为什么突然之间，尺寸精度就无法保障了呢?这其中，一定存在着问题，根据多年安装的经验，笔者认为这是直线导轨在安装时，平衡度出现了问题。
安装时，一般的操作手法是，先将四面的螺丝套上，不紧不慢，同时套紧，不能单一螺丝拧紧，造成直线导轨平衡度倾斜的话，引起各种问题，例如，尺寸精度无法保障，多少都存在一些偏差，要杜绝此种情况，肯定要按照正确方法安装。
导轨产品，采用的是高碳钢，不容磨损，但是硬度大，不能敲击，直线导轨也是如此，如果出现某些问题，千万不能用硬物直接敲击校对。
直线导轨在工业生产中的应用非常广泛,直线导轨具有以下三个基本功能：
(1)为承载体的运动导向
(2)为承载体供给润滑的运动外表
(3)把火车的运动或机床的切削所发生的力传到地基或床身上，削减由此发生的冲击对乘客和被迫加工零件的影响。
