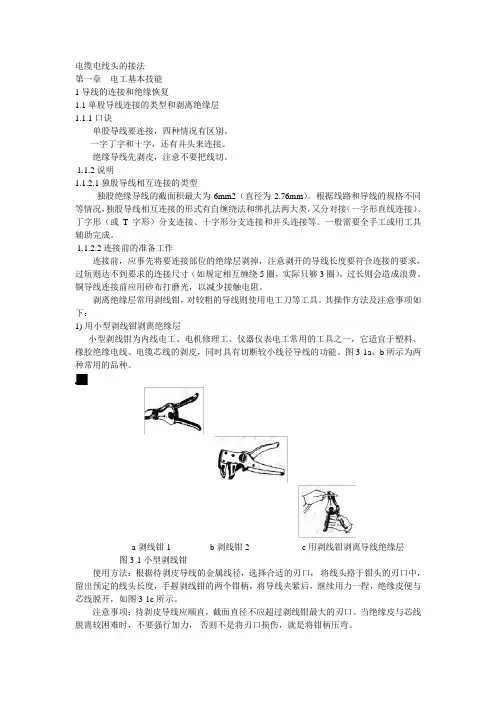

电缆电线头的接法第一章电工基本技能1 导线的连接和绝缘恢复1.1 单股导线连接的类型和剥离绝缘层1.1.1 口诀单股导线要连接,四种情况有区别。
一字丁字和十字,还有并头来连接。
绝缘导线先剥皮,注意不要把线切。
1.1.2 说明1.1.2.1 独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2(直径为2.76mm)。
根据线路和导线的规格不同等情况,独股导线相互连接的形式有自缠绕法和绑扎法两大类,又分对接(一字形直线连接)、丁字形(或T字形)分支连接、十字形分支连接和并头连接等。
一般需要全手工或用工具辅助完成。
1.1.2.2 连接前的准备工作连接前,应事先将要连接部位的绝缘层剥掉,注意剥开的导线长度要符合连接的要求,过短则达不到要求的连接尺寸(如规定相互缠绕5圈,实际只够3圈),过长则会造成浪费。
铜导线连接前应用砂布打磨光,以减少接触电阻。
剥离绝缘层常用剥线钳,对较粗的导线则使用电工刀等工具。
其操作方法及注意事项如下:1) 用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一,它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮,同时具有切断较小线径导线的功能。
图3-1a、b所示为两种常用的品种。
a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层图3-1 小型剥线钳使用方法:根据待剥皮导线的金属线径,选择合适的刃口,将线头臵于钳头的刃口中,留出预定的线头长度,手握剥线钳的两个钳柄,将导线夹紧后,继续用力一捏,绝缘皮便与芯线脱开,如图3-1c所示。
注意事项:待剥皮导线应顺直,截面直径不应超过剥线钳最大的刃口。
当绝缘皮与芯线脱离较困难时,不要强行加力,否则不是将刃口损伤,就是将钳柄压弯。
2) 用电工刀剥离绝缘层电工刀有单刀和多用途两种。
后者常具有一或两把刀、一个锥子、一只微型锯,有些品种还具有剪子等功能,如图3-2所示。
电工刀最常用于切断和剥离导线的绝缘层,另外是割断绳索、切削木料、裁制非金属薄板等。
