回转式固液分离机的设计
XGC-800型旋转式固液分离机()
编号：2010-05-235发放号：2010-05-235XGC型旋转式固液分离机安装、操作、维护说明书江苏一环集团有限公司目录一、概述二、型号说明三、设备结构及工作原理四、规格及主要技术参数五、安装与操作六、注意事项及维护一、概述：XGC型旋转式固液分离机是给排水预处理成套设备主要产品之一，该设备是目前最先进的一种可以连续自动清除液体中各种形状的杂物，以固液分离为目的的分离装置，广泛应用于城填及规划小区的雨、污水的预处理；自来水厂、电厂、钢厂等地表取水口飘浮物的去除；屠宰、医药、造纸、化纤、纺织、印染等工业废水的杂物分离。
二、设备宽度（mm）旋转式固液分离机三、设备结构及工作原理：XGC型旋转式固液分离机主要由机架、动力传动装置、耙齿及传动链等组成。
由尼龙或不锈钢制成的特殊形耙齿，按一定次序装配在耙齿轴上，形成封闭式耙齿链，其下部安装在进水渠中，在传动系统的带动下，整个耙齿链（迎水工作面）便自下而上运动，并携带固体杂物从液体中分离出来，液体则从耙齿的栅隙中流过，整个工作过程连续进行。
由于耙齿结构设计合理，使耙齿链携带杂物到达上端反向运动时，前后相连的两排耙齿之间产生相对自清理运动，促使杂物依靠重力脱落；同时设备后部设置一对与耙齿链运动方向相反的胶板刷，以保证每排耙齿运动到该位置时都能得到彻底的刷净。
四、规格及主要技术参数：型号XGC-800格栅宽度（mm）800渠宽（mm）1500渠深（mm）5000栅隙（mm） 5格栅倾角（°）70电机功率(Kw) 1.1五、安装与操作（详见出厂图）1．旋转式固液分离机安装时参照DL/T5018-94《水利水电工程钢闸门制造安装及验收》中拦污栅制造和安装及CJ/T3048-1995《平面格栅除污机》中有关规定进行,首先检查基础螺栓开档尺寸是否与机座孔尺寸相符，核对沟渠宽度、深度是否符合设计图纸要求，待核对正确后，方可将设备吊装于基础中去。
2．设备在安装时应注意平面位置偏差不得超过20mm，标高偏差不大于30mm。
固液分离方法及设备
影响浓缩过程的因素
• 影响沉降的因素： • 颗粒性质、溶液性质 • 混合液的比重差和液固比、 • 矿浆温度、矿浆的流量 • 浓缩槽内固体物数量； • 絮凝剂等。
• ① 颗粒性质：大颗粒的粒子比小颗粒的粒子，沉降速度 大；球形成近似球形的颗粒或颗粒聚集体，比重量相同 的非球形(片状或针状)颗粒沉降大得多。故生产上采用加 絮凝剂改善颗粒性质。
• ② 过滤推动力：过滤介质两端的压力差大，过滤 速度加快，压差减小，过滤速度缓慢。生产中随 过程进行滤饼厚度增加，阻力增加压差减小过滤 速度减慢。
• ③ 矿浆的温度：过滤温度高低，对矿浆粘度大小 有影响，当温度增加，矿浆的粘度变小，提高了 矿浆的流动性，大大加快过滤速度；提高温度能 使部分气体从滤液中排出，消除滤饼和滤布的毛 细孔道内形成的小气泡，从而加快过滤液通过介 质速度；提高温度，有利于滤液中悬浮固体细粒 胶结成大粒，有利于消除过滤时悬浮细粒堵塞滤 布毛细孔道，使过滤速度加快。
• 穆尔过滤机是由10-30张过滤叶片呈并联排列，每 个叶片上都有一个通过带孔的U型管，它们分别 与聚合器连接再通过胶管与真空管路相连接，然 后固定在支架上形成一个过滤器组。
• ④ 滤饼的厚度：随滤饼厚度的增加，被过 滤矿浆中的滤液通过过滤介质时阻力增加， 过滤速度降低，还可能由于滤饼过厚而将 滤布损坏。为此，当滤饼具有一定厚度时， 应将滤饼除去后再进行压滤，以加快过滤 速度。
• 上述因素虽然影响过滤速度，但最重要的 是控制好技术操作条件，为过滤创造有利 条件，有的矿浆过滤还必须加入适当的凝 聚剂。
过滤设备：
• 板框压滤机是间歇式过滤机中应用得最广泛 的一种。一般的板框压滤机，系由多个滤板、 滤布与滤框交替排列而组成。每台过滤机所 用滤板、滤布与滤框交替排列，而后转动机 头螺旋使板框紧密接合。
格栅是污水管理组织厂常用的机械设备,根据使用功能分为粗格栅
格栅是污水处理厂常用的机械设备，根据使用功能分为粗格栅和细格栅。
目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。
1 粗格栅1.1 回转式粗格栅回转式粗格栅(也称回转式固液分离机)一般由安装在回转链上相隔一定间距的一排排耙齿组成，在驱动装置的驱动下，回转链带动耙齿按一定方向旋转，在迎水面耙齿由下向上运动，将水中粗大漂浮物捞出至顶端翻转后卸下。
该型粗格栅是目前应用最多的一种。
从使用情况看，在设备质量良好的条件下，运行状况还是比较令人满意的。
它的弱点在于对于较大尺寸的漂浮物，如粗大的棍棒、球状物、大块的泡沫塑料或木块等难以去除，而这些漂浮物在城市污水中是常有的。
该型格栅的检修相对来说比较麻烦，虽然它在水下没有传动部件，但由于回转链要通过底部的导辊，有时需要将设备整体吊出才能检修。
1.2 高链式粗格栅高链式粗格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合，上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。
该型格栅基本可以克服回转式粗格栅难以去除较大尺寸的漂浮物的弱点。
国外有一种高链式粗格栅当漂浮物卡在栅条内齿耙运动受阻时，齿耙会自动松开，跳过去再继续运行，同时发出受阻信号。
高链式粗格栅在水下无运动部件，检修比较方便。
它的弱点是长时间运行后，齿耙的两条驱动链会产生张紧度不一致从而导致齿耙不平，严重时会卡在栅条内。
因此运行过程中应注意齿耙是否歪斜，发现问题及时调整。
1.3 三索式粗格栅三索式粗格珊是一种历史比较长的格栅，早期的三索式粗格栅在运行过程中容易出现乱绳，栅条卡住齿耙的现象经常发生。
在使用过程中人们不断地对其进行改进，新型的三索式粗格栅设置了导绳机构，彻底解决了乱绳问题。
栅条卡住齿耙的现象也大为减少。
三索式粗格栅和高链式粗格栅的结构有些类似，不过齿耙的驱动由链条改为了钢索。
两者的弱点也基本一样，但三索式粗格栅调整齿粑的歪斜比较方便。
三索式粗格栅较前面两种粗格栅有一个优点，就是它的安装深度更深。
回转式格栅除污机技术说明

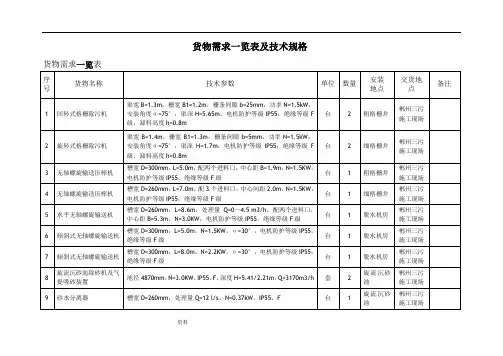

. . .货物需求一览表及技术规格货物需求一览表. .资料. .回转式格栅除污机技术说明一、主要技术参数二、主要结构与工作原理回转式格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。
1、主要结构(1) 格栅本体为整体式结构，在专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也可简化现场安装工作量。
(2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。
(3) 链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。
在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免卡阻现象。
(4) 传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置（剪切销），有效防止因超负荷对电机减速机造成损伤。
并配置防护罩，拆装方便。
(5) 除污耙齿采用两种形式，一种为长耙，另一种为短耙。
长耙捞渣量大，短耙捞耙干净彻底。
(6)本机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。
2、工作原理齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。
控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机。
在无人看管下照样进行工作。
三、主要零部件材质四、电器控制系统格栅的开停由时间继电器或液位差控制开停，现场设有手动控制开关，控制箱配套有以下功能：电机保护空气开关、接触器、热继电器、起停控制按钮、起停指示灯、转换开关、紧急停车按钮、故障报警指示灯，并预留有PLC控制接口。
（1）控制箱防护等级IP55，户外型，用于设备的配电和运行控制。
（2）控制箱设有短路、过电流、欠电压、过载保护装置。
机械专业论文选题题目200个大全精选
机械专业论文选题题目200个大全精选1、铣削组合机床及其主轴组件设计2、箱工装设计盖机械加工工艺3、橡胶切割机的改进设计4、小型件自动装箱系统设计5、型桔园开沟机设计6、小型挖坑机设计7、小型芋头去皮机结构设计8、葵花脱粒机的设计9、螺旋输送机设计10、码垛机器人机械部分的设计11、棉花采集机械手的设计12、诺基亚手机前盖注塑模具设计与动画演示13、爬管式切割装置结构设计14、散料输送皮带机设计15、单段锤式破碎机的设计16、汽车U 型螺栓拆装机的设计17、汽车自动清洗系统的设计18、球轴承内圈超精研磨机的设计19、全路面起重机的设计20、手机外壳注塑模计算机辅助设计与制造21、英寸钢管热浸镀锌自动生产线设计22、普通货车制动器设计23、机架现场扩孔机设计24、型双动拉伸压力机的设计25、型凝汽式汽轮机调节系统的设计26、插秧机系统设计27、茶树重修剪机的开发研究28、柴油机专用换向阀工艺结构设计29、大型水压机的驱动系统和控制系统30、带式输送机传动滚筒的防滑处理31、带式输送机传动装置设计32、单轨抓斗起重机设计33、地下升降式自动化立体车库34、电动自行车调速系统的设计35、电脑主板回焊炉及控制系统设计36、钉磨机床设计37、多功能自动跑步机( 机械部分设计)38、钢筋弯曲机设计及其运动过程虚拟39、管套压装专机结构设计40、滚针轴承自动装针机设计41、机器人送料机械手设计42、机械手PLC 控制机械手设计43、机油冷却器自动装备线压紧工位装备设计44、基于PLC 高速全自动包装机的控制系统应用45、基于普通机床的后托架及夹具设计开发46、集成电路塑封自动上料机机架部件设计及性能试验47、减速器减速器的整体设计48、减速器减速器锥柱二级传动49、减速器三级圆柱齿轮减速器50、减速器实验用减速器的设计51、减速器双齿减速器设计52、减速器同轴式二级圆柱齿轮53、减速器同轴式二级圆柱齿轮减速器的设计54、减速器运输机械用减速器55、减速器轧钢机减速器的设计56、减速器自动洗衣机行星齿轮减速器的设计57、减速器二级斜齿圆柱齿轮减速器设计58、可调速钢筋弯曲机的设计59、空气压缩机V 带校核和噪声处理60、空压机机械系统设计61、膜片式离合器的设计62、磨粉机设计63、某大型水压机的驱动系统和控制系统64、普通式双柱汽车举升机设计65、桥式起重机小车运行机构设计66、全自动洗衣机控制系统的设计67、生产线上运输升降机的自动化设计68、石油管螺纹保护帽旋压专用设备设计69、数控轴承磨床砂轮修整装置设计70、双齿辊破碎机的设计71、双柱机械式汽车举升机72、双柱式机械式举升机设计73、四层楼电梯自动控制系统的设计74、卧式钢筋切断机的设计75、小型轧钢机设计76、液位平衡控制系统实验装置设计77、液压绞车设计78、液压式双头套皮辊机79、玉米脱粒机设计80、振动打桩锤的设计81、知识竞赛抢答器设计82、自动立体车库设计83、自动售货机设计84、设计自动弯管机85、自行车变速系统的设计86、半自动液压专用铣床液压系统设计87、单螺杆饲料膨化机的设计88、颗粒状糖果包装机设计89、螺旋千斤顶设计90、平面关节型机械手设计91、桥梁式集装箱起重机设计92、桥式起重机副起升机构设计93、设计青饲料切割机94、设计数控机床自动夹持搬运装置95、设计斜齿圆柱齿轮减速器装配图及其零件图96、自行车无级变速器设计97、压力机与垫板间夹紧装置的设计98、双头车床的液压系统设计99、内曲面砂带磨削装置设计100、滚轮式离心铸造机设计101、体自动卸料机的设计102、取物机械手的液压控制系统103、300 高钢度小型棒材轧机主传动装置的设计104、人力手推式草坪割草机105、法兰盘加工的回转工作台设计106、组合机床液压系统设计107、并联机床实验台总体结构设计108、电葫芦机械系统设计文件109、蜂窝煤成型机设计110、高低压道路清洗车系统设计输出111、交流永磁直线电机及其伺服控制系统的设计112、静液压三驱伸缩臂叉车驱动方案的设计113、卷筒卫生纸自动包装机114、立体车库的内部机械结构的优化设计115、螺旋液压沉桩机机械部分设计116、喷涂机械手的设计117、啤酒桶清洗机的设计及ＰＬＣ控制118 、气动机械手回转臂结构设计119、五菱微车后门导滑槽液压机设计120、小型风力发电机总体结构的设计121、小型风力发电机组动力结构设计122、新型叉车门架系统设计输出123、旋转型灌装机的设计124、液压旋铆机设计125、电冰箱门体发泡自动化生产线进行改进设计126、机器人手腕及夹持器的设计127、果蔬原料去皮机设计128、汽车变速箱上盖工艺夹具设计129、双面卧式攻丝机床设计130、采煤机截割部的整体设计131、带式二级圆锥圆柱齿轮减速器设计132、飞机起落架设计133、谷物运输机传动装置设计134、可调速钢筋弯曲机的设计135、矿井水仓清理工作的机械化136、矿用液压支架的设计137、起重机总体设计及金属结构设计138、汽车差速器及半轴设计139、双螺杆压缩机的设计140 、茶叶修剪机141、齿轮泵的研究与三维造型设计142、齿轮链轮套件设计143、多功能刷地机设计144、管道清灰机器人设计145、普通带式输送机的设计论文146、巧克力包装机设计147、C6410 车床拨叉卡具设计148、车床手柄座加工夹具设计149、曲轴工艺设计及夹具设计150、曲轴箱零件加工工艺及夹具设计151、铣断夹具设计152、CA6140 型铝活塞的机械加工工艺设计及夹具设计153、SSCK20A 数控车床主轴和箱体加工编程154 、Z90 型电动阀门装置及数控加工工艺的设计155、斜联结管数控加工和工艺156、新KS型单级单吸离心泵的设计157、新型螺旋输送式洗米机设计158、摇臂壳体的加工工艺规程及数控159、液压电梯与立体车库的组合设计160、液压反铲装置设计161、压挖掘机行走装置设计162、液压挖掘机正铲工作装置设计163、油电混合动力汽车行星齿轮箱设计164、载机工作装置的实体建模及运动165、80T 起闭机大齿轮工艺设计与制造的设计166、X6132 型万能卧式升降台铣床的设计167、Z3040 型摇臂钻床的设计168、办公自动化系统的设计169、车用柴油机总体及曲柄连杆机构的设计170、大豆螺杆挤压膨化试验装置总体设计171、带式输送机减速器的设计172、电机转速与温升检测装置的设计173、高温火焰电视监测系统的设计174、关节型机器人腰部结构设计175、回转式固液分离机及螺旋输送机的设计176、机场行李输送系统自动控制设计177、基于PLC 的工业机械手的设计178、基于单片机的自动给水系统的设计179、建筑用垂直运输机的设计180、精密智能测硫仪的设计181、卷扬机的设计182、快速成型机的设计183、葵花脱粒机的设计184、螺旋输送机设计185、爬管式切割装置结构设计186、散料输送皮带机设计187、汽车行驶信息监控系统的设计188、汽车自动清洗系统的设计189、球轴承内圈超精研磨机的设计190、垂直循环式机械立体车库的设计191、物料包装线模型码垛推动机构的设计192、液压驱动式轿车维修升降机设计193、装载机举升机构优化设计194、摩擦式离合器试验台的设计195、汽车制动系统实验台设计196、台式钻床的自动化改造及进给系统设计197、RYA 真空乳化机控制电路设计198、城市污水处理用旋滤器室内试验装置199、岸边集装箱起重机的结构设计与PLC 控制200、10 吨桥式起重机小车总体方案选择分析及运行机构设计。
【CN209686355U】回转式固液分离格栅机【专利】
2 .根据权利要求1所述的固液分离格栅机，其特征在于，所述连接箱体的一侧外壁开有 出料口 ，所述出料口位于远离固定杆的一侧 ，所述出料口的 底部内壁与传送带的 顶部外壁 位于同一水平面上。
3 .根据权利要求1所述的固液分离格栅机，其特征在于，所述第一传动杆的规格和第二 传动杆的规格相同 ，且第一传动杆和第二传动杆均为金属材料制成。

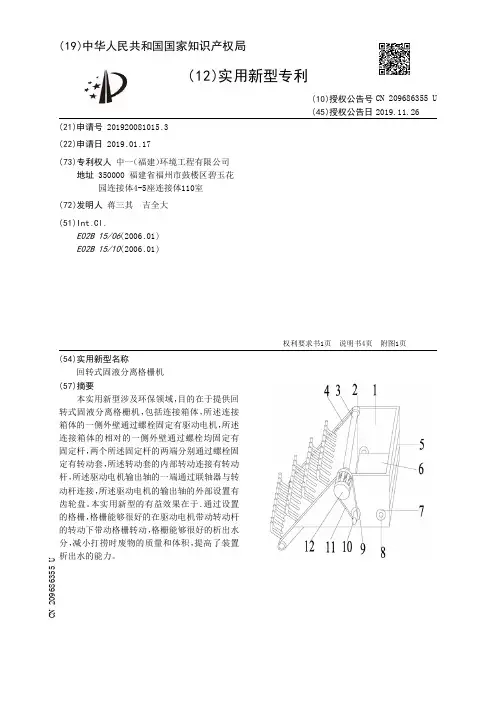

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920081015 .3
(22)申请日 2019 .01 .17
(73)专利权人 中一（福建）环境工程有限公司 地址 350000 福建省福州市鼓楼区碧玉花 园连接体4-5座连接体110室
(72)发明人 蒋三其 吉全大
4 .根据权利要求1所述的固液分离格栅机，其特征在于，所述第一固定套和第二固定套 均位于连接箱体内部靠近底部的位置，所述第一固定套和第二固定套位于同一水平面上。
5 .根据权利要求1所述的固液分离格栅机，其特征在于，所述连接箱体的竖截面为梯 形，且固定杆的长度大于连接箱体一侧边的长度并延伸至水中。
2
CN 209686355 U
格栅除污机技术选型介绍(制作样本专用)
格栅除污机1、WHG 耙齿回转式格栅除污机2、WLG 链板回转式格栅除污机3、WZG 型转鼓格栅1、WHG 耙齿回转式格栅除污机 型号说明：产品概述：我公司设计生产的WHG 系列耙齿回转式格栅除污机（又称固液分离机）是一种可以连续自动清除流体中各种形状杂物，以固液分离为目的的装置，它可以作为一种专用设备广泛地用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是一种理想的固液筛分设备。
工作原理：该设备是由ABS 工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装配在耙齿上形成闭式耙齿链，其下部安装在进渠水体中。
当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。
由于耙齿的特殊结核形状，使耙齿链携带杂物到达上端反向运动时前、后排耙之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶板刷以保证每排耙齿运动到该位置时都能得到彻底的刷净作用。
技术参数：参数型号功率（KW ）耙齿栅隙（mm ）设备宽B1（mm ）井宽B（mm ）1351015过水流量（m ³/h ） 耙齿回转式格栅除污机渠宽（mm ）渠深（mm ） WHG-□×□WHG-500 0.55 240 480 590 730 750 500 600 WHG-600 0.55 308 620 764 920 960 600 700 WHG-700 0.55～0.75 360 720 930 1124 1160 700 800 WHG-800 0.75 440 880 1080 1330 1420 800 900 WHG-900 0.75 550 1024 1250 1450 1580 900 1000 WHG-1000 0.75～1.1 580 1160 1450 1760 1830 1000 1100 WHG-1100 1.1 650 1310 1670 2000 2080 1100 1200 WHG-1200 1.1～1.5 710 1470 1750 2080 250 1200 1300 WHG-1500 1.5 920 1840 2000 2250 2400 1500 1600 性能特点：1、具有自净能力，结构紧凑、运行平稳、无噪声。
新型固—液水力旋流器结构设计及分离性能研究
新型固—液水力旋流器结构设计及分离性能研究新型固—液水力旋流器结构设计及分离性能研究摘要：水力旋流器是一种常用的固液分离设备，广泛应用于矿业、冶金、建筑材料等行业。
本文设计了一种新型固—液水力旋流器，并对其结构进行了优化。
利用计算流体力学（CFD）方法研究了新型旋流器在不同操作条件下的分离性能，包括分离效率、分离效果等。
研究结果表明，通过对旋流器内部结构的优化设计，可以提高旋流器的分离性能，提高固液分离效率。
关键词：水力旋流器；固液分离；分离性能；CFD1. 引言水力旋流器是一种常用的固液分离设备，其基本原理是利用旋流器内部的离心力将固体和液体分离。
在矿业、冶金、建筑材料等行业中，水力旋流器被广泛应用于固液分离工艺中，具有结构简单、操作方便等优点。
然而，目前市场上常见的水力旋流器存在一些问题，如分离效率低、易堵塞等。
因此，设计一种新型的水力旋流器并对其性能进行研究具有重要意义。
2. 新型水力旋流器的结构设计2.1 旋流器的外形结构新型水力旋流器的外形结构如图1所示。
旋流器由进料管道、旋流室、液体出口和固体出口组成。
进料管道将待处理的固液混合物引入旋流室，然后沿着旋流室的螺旋形路径旋转。
由于离心力的作用，固体颗粒会沉积到旋流器的底部，而液体则从旋流室的中心向外流出。
2.2 旋流室的内部结构为了进一步提高新型旋流器的分离性能，对旋流室的内部结构进行了优化设计。
在旋流室的底部设置了一组切向引流孔，用于收集固体颗粒。
此外，在旋流室的顶部设置了一个调节装置，可以根据需要调整旋流器的分离效率。
3. 分离性能研究3.1 CFD模拟为了研究新型水力旋流器的分离性能，采用计算流体力学（CFD）方法进行了数值模拟。
通过对旋流器内部的流场进行计算，可以得到旋流器内部的压力分布、固液分离效果等参数。
3.2 模拟结果分析根据CFD模拟的结果，分析了新型水力旋流器在不同操作条件下的分离性能。
结果显示，通过调整旋流器的进料流速、旋流室的调节装置等参数，可以有效改善旋流器的分离效果。
机械专业毕业论文题目汇总
精心整理毕业论文与设计题目列表1、（XH745）卧式加工中心的分度工作台的设计2、两级圆柱齿轮减速器的设计3、4层学生宿舍楼的设计4、80T 起闭机大齿轮工艺设计与制造的设计5、BSG 宽带砂光机的设计6、C7620车床主传动及液压系统的设计7、JL 型锻压操作机底盘与运行机构的设计8、JL 型锻压操作机机身与手笔控制的设计9、JL 10、LZ211、SQL 12、Vfp 13、14、15、16171819202122232425262728293031323334、电机转速与温升检测装置的设计35、动力差速式转向机构的设计36、多功能切菜机的设计37、多房间温度、湿度检测系统的设计38、二级减速器的设计39、复摆颚式破碎机的设计40、某油缸设计图纸41、高温火焰电视监测系统的设计42、工业机械手的设计43、关节型机器人腕部结构设计44、关节型机器人腰部结构设计45、锅炉燃烧系统控制和汽包水位控制46、海工码头工字钢数控切割设备的设计47、护罩注塑模具及注塑模腔三维造型CADCAM48、回转式固液分离机及螺旋输送机的设计49、活塞连杆组件装配自动输送线的设计（总体机械结构设计与压销机设计）50、机场行李输送系统自动控制设计51、基于PLC的工业机械手的设计52、基于PSOC的无刷直流电机智能控制系统的开发53、基于单片机机床插补控制模块的程序设计54、基于单片机的自动给水系统的设计5556575859606162636465666768697071727374、8T757677787980、球轴承内圈超精研磨机的设计81、全封闭输送机的设计82、全路面起重机的设计83、人事管理系统84、深水作业光缆切割机的设计85、十字路口交通灯控制系统的设计86、实现主轴分级无级变速的车床主传动系统的设计87、手机外壳注塑模计算机辅助设计与制造88、垂直循环式机械立体车库的设计89、数控车床六角刀架设计90、数字时钟91、双立柱堆垛机的设计92、水泥刨花板下涂膜机的设计93、四柱万能液压机整体设计94、四自由度搬运机器人的设计95、图书管理系统96、挖掘机工作过程仿真97、万能升降台铣床的设计98、网上选课系统（文本）99、往复裁板锯的设计100、物料包装线模型码垛机设计（堆垛机）101、物料包装线模型码垛推动机构的设计102103104105106107108109110111112113114115116117118119120121122123124125126127、轴承立体仓库机械系统的设计128、猪鬃长度分选机（顺根机构）129、装载机举升机构优化设计130、自动化立体仓库的设计131、自动切肉机的设计132、自动取料机械手的设计133、自动上下料机械手的设计134、4110发动机飞轮壳前端面钻模夹具设计135、CA6140拨叉系列课程设计136、换热器的设计137、电子公文传输管理系统138、图书馆在线系统(包含文档)139、液压式测力装置140、货车驱动桥毕业设计143、110柴油机飞轮壳机械加工工艺规程及工装设备设计144、微型果蔬保鲜库控制系统设计145、中草药有效提取机组掏渣器设计146、中草药有效成分提取机组控制系统设计147、中草药有效提取机组掏渣器设计147、摩擦式离合器试验台的设计148、汽车制动系统实验台设计149、汽车ABS制动系统实验台控制系统设计150151152153154155156157158、[159160161、"162、163、164、165、166、167168169170171172173174175、二级电液比例节流阀设计176、封闭板成形模及冲压工艺设计177、钢筋弯曲机设计及其运动过程虚拟178、高档不锈钢保温杯过滤盘落料拉深模具设计179、三自由度工业机器人设计180、集装箱起重机侧立柱制作检验和质量控制181、滑轨的外框挂钩模具的设计与制造182、基于90915-10001滤清器的模具设计183、胶带输送机-散料输送184、连杆体的机械加工工艺规程的编制185、溜板工艺极其挂架式双引导镗床夹具186、螺杆压缩机系统装置设计187、某大型水压机的驱动系统和控制系统188、某机型铰链座制造与工艺夹具189、三级减速器毕业设计190、普通钻床改造为多轴钻床191、气缸盖螺钉孔加工专机192、全自动制袋机的设计193、数控车床电动刀架194、塑料传动支架模具设计195、塑料拉手注塑模具设计196、拖拉机拨叉铣削专机197198199200201202、203、204205206207208209、2210、2211、3212、4213、4214、215、10216、217、218、219、220、221、222、3120滚齿机设计图（整套）223、3536岸桥起重机总图224、6500ATV工程车设计225、掩护式液压支架设计226、B型双模轮胎硫化机机械手的设计227、C6132普通车床的数控改造228、CK6140数控卧式车床及控制系统的设计229、CQ6123车床的数控化改造设计230、JX316掩护式液压支架设计231、KFC-04地下工程服务车设计232、MQS2736球磨机设计233、PE1200X1500破碎机全套图纸234、QY40型液压起重机液压系统设计计算说明书235、U型材轧机的设计236、VVVF垂直电梯轿箱系统设计237、WY120挖掘机图纸238、X62W型升降台铣床结构设计239、XK5040数控立式铣床及控制系统设计240、Y32-315液压机液压系统（汽车的）241、φ900螺旋滤水机图纸242、半流体物装置设计（护肤霜定量包装）243、翻车机图纸244245246247248249250251252253254255256257258259260261262263264265266267268269、滚子直动从动件平面凸轮CAD系统设计270、货用升降机设计271、机床主传动设计（钻床）272、机床主轴箱的设计Z=16273、机箱壳体用PROENGINEER软件辅助实现数控加工方案设计274、基于逆向工程和快速成型的手机外形快速设计275、加工中心侧铣头结构设计276、减温减压阀ProEngineer三维结构设计及有限元结构分析277、剪叉式物流液压升降台的设计278、矫直机设计279、轿车5+1变速器设计280、经济型数控螺杆铣床的改制281、开卷机设计282、立式精锻机自动上料机械手机械结构设计283、连杆平行度测量仪设计284、两斜辊立式紧凑型矫直机设计(棒材) 285、铝活塞铸造毛坯搬运机械手设计286、履带机器人设计287、螺旋榨油机设计288、门座式起重机毕业设计289、米袋码垛机械手设计290、扭转式糖果包装机设计291292293294295296297298299300301302303304305306307308309310311312313314315316、溢流型球磨机结构设计317、玉米脱粒机设计318、榛子破壳机的设计319、振动筛式花生收获机的设计320、注射器盖注塑模毕业设计321、注塑模具毕业设计论文(闹钟后盖实例) 322、自动化立体仓库与双立柱堆垛机的设计323、自动哨子生产机设计324、2YAH1548型圆振动筛毕业设计325、300X400数控激光切割机设计326、PCF2018单段锤式破碎机设计327、带式输送机设计328、单级蜗轮蜗杆减速器设计329、攻丝机三维模型设计330、欠驱动多指手抓取力分析及仿真设计331、三坐标上胶机机械结构设计332、试卷分拣机设计333、数控车床XY工作台与控制系统设计334、水平刮板输送机设计335、瓦楞纸冲裁成型机设计知识不仅是指课本的内容,还包括社会经验、文明文化、时代精神等整体要素,才有竞争力,知识是新时代的资本,五六十年代人靠勤劳可以成事；今天的香港要抢知识,要以知识取胜。
zgc型旋转式固液分离机的技术
旋转式固液分离机设备的技术描述（回转式粗、细格栅）一、设备的主要技术参数：二、供货范围：1.我公司配套提供2套完整的ZGC-900型旋转式固液分离机设备及安全有效运行、安装所需的连接附件等。
2.我公司配套提供2套完整的ZGC-1000型旋转式固液分离机设备及安全有效运行、安装所需的连接附件等。
3.我公司配套提供1台（一控三）和1台（一控四）电气控制箱（带PLC接口）。
4.提供随机备品备件、专用工具及其完整的结构安装图。
三、设备的结构特点性能的说明：1.旋转式固液分离机为双侧链条传动、自清式犁形齿耙清污的结构形式，采用以倾斜方式安装并采用循环链条牵引的耙污机构进行除污，旋转式固液分离机能耙污于渠道的整个深度。
2.旋转式固液分离机的机架两侧墙板采用足够厚度的不锈钢板制作，两墙板之间间隔一定距离设置足够数量的槽钢横撑，并经焊接成一刚性整体机架，它具有足够的强度和刚度，能确保它在栅前后存在水位差的条件下以及在运输、安装阶段均不会发生扭曲变形现象。
3.旋转式固液分离机的框架、机架护罩采用相当尺寸的不锈钢进行栓接，形成一个刚性支承结构。
机架及护罩为连续焊接，防止污水向外漏出。
护罩的结构形式便于维修检查，并能满足室外安装的要求。
4.旋转式固液分离机的主传动轴具有足够的强度和刚度以承受弯矩和扭矩同时作用的载荷。
5.旋转式固液分离机采用犁形齿耙与牵引链条连接为一体的结构型式，在减速机的驱动下经牵引链条的带动，使犁形齿耙栅面逆水流方向以一定的线速度作回转运动，因其下部浸没在渠道污水中，水中污物便由犁形齿耙捕获并携带污物从液体中分离出来，液体则通过犁形齿耙相互之间的间隙流过去。
6.旋转式固液分离机能确保栅渣的收集和卸渣为最佳状态，它的卸料口高度与输送机的接料高度协调一致，当犁形齿耙耙集污物至卸料口时，由于转向导轨及导轮的作用，使绝大部分污物依靠重力自行落下卸污，极少部分不能依靠重力下落的污物通过卸渣机构的作用把粘在齿耙上的污物清除干净。
固液分离机
山东万青环保科技有限公司山东万青环保科技有限公司，是山东省重点高新技术企业。
注册资金1000万元。
专业从事地埋式一体化污水处理设备、厌氧塔、气浮机、压滤机、加药装置、固液分离机、玻璃钢设备、二氧化氯发生器、脱硫脱硝脱汞一体化设备、布袋除尘设备、除异味、VOC治理、降噪设备等各种污水处理设备、废气处理设备的生产、研发、销售。
随着养殖企业的发展，国家对于环保的要求越来越严格。
对与养殖场污水粪便污染环境加大力度的治理。
粪便固液分离机也正不断创新追求技术，以求解决更多的养殖粪水问题。
因此分离机可以适应各种养殖畜牧家禽粪便的处理。
达到效率快，高端专利低端价格，更好的服务大众。
螺旋挤压式，震动斜筛式，固液分离机说明我国大部分养殖户目前采用直接用水冲洗粪尿。
但这却有用水量大、损失大的缺点。
根据新农村建设的要求和人们环保节能意识的加强，现在，养鸭养猪场建沼气池和生化池处理粪尿，但是进沼气池的粪类物料都未经固液分离，实际使用证明这样直接的沼气培养效果不甚理想。
因为，未经处理的粪尿水进入沼气池，大大增加了沼气池单位容积的有机负荷量，因此沼气池的容积要增加很多。
由于长期使用沼气池，发酵后留下大量残渣，使沼气池堵塞，容量减小而造成沼气池不能使用，而清洗池即耗力又极不安全，同时增加开支费用。
如果直接销售鲜猪粪又很难运输。
因此，我们发现应该对猪粪前进行固液分离措施，既可解决猪粪在沼气池的沉淀问题，极大增强沼气池的处理能力，又可大大减小沼气池、生化池的建设面积。
节省环保处理的建设投资和土地使用面积，分离出的猪粪还可直接作为果树、林木施肥和作为有机肥的原料。
卖给有机肥厂做为有机肥原料或自做有机肥，做到既有社会效益又有经济效益。
此机可广泛做为鸡、牛、马及各类集约化养殖场对动物粪便、酒糟、药渣、淀粉渣、酱渣、屠宰厂等高浓度有机污水的渣液分离。
固液分离机工作原理按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。
回转式格栅除污机说明书
HF型回转式格栅除污机使用说明书江苏海洲水务工程有限公司云南中洲环境工程有限公司前言为了保证设备有效使用，安装、运行前应认真阅读本说明书，设备的运输、安装、运行、维护和检查应当经过正规培训的人员负责。
回转式格栅除污机的配套电动机外壳应接地，电阻值符合国家电气规程，检修时必须断开电源。
如设备故障可能对环境或操作人员造成危险须及时告诉供货商或制造商。
按安全规则的要求，保证人或物体不触及到运动部件，必须检查防护罩是否松动和脱落，构筑物的孔洞应设置防护栏或盖板，以防人员坠落。
本设备应由技术熟练的人员进行安装和操作运行，制造商不承担由非专业人员参与而发生事故的责任。
如有疑问，请即与本公司驻当地办事处联系。
1、用途HF型回转式格栅除污机（又称固液分离机）广泛应用于城市污水处理厂、自来水厂、泵站、电厂等进水渠（井），连续自动拦截并清除水中的漂浮物，保证水泵和后续工序正常运行；也可用于纺织、印染、屠宰、造纸、制革、酿酒、制糖和食品加工等行业废水处理的固液分离。
2、构造及工作过程该设备由电动机、摆线针轮减速机、机架、链轮、导向轮、耙齿链及牵引链等组成。
由于ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿按照一定的排列次序装配在轴上形成封闭式耙齿链，其下部安装在进水渠中，在电机减速机的驱动下，传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下而上运动，将栅前拦截的污物提升带出水面，并随着整个耙齿链的运动到出渣口处自动翻转，污物从出渣口处落入输送机或垃圾箱中，完成除污过程。
液体则通过耙齿的间隙流过，整个工作状态是连续进行的。
由于耙齿的特殊结构形状，使耙齿链携带杂物到上端作反向翻转运动时，前、后排耙齿之间产生相对自清运动，使杂物依靠重力脱落，特殊指明时，也可在设备后面设置一对旋转的胶板，以保证当耙齿运动到该位置时，都能彻底的刷净耙齿上遗留的余渣。
3、特点1）结构紧凑、电气控制简单、便于实现自动化控制；2）耐腐蚀性好、能耗省、噪音小；3）除污动作连续、排渣干净、分离效率高。
链条回转耙齿式固液分离方式分析及设计思路
链条回转耙齿式固液分离方式分析及设计思路作者：曹小高摘要：随着现代化社会的发展，对环境的污染越来越严重，特别是水环境的污染。
国家为了控制和减少各行业污水对环境的污染，制定了很多相关的排放标准，然而好多企业和商家没有技术和能力来达到这个标准。
要想更好的控制污染，让排放的污水达标其中一个重要的环节在于固态物质与液体物质的分离方法，因为现实中往往很多污染物既包括了固态物质又包括了液体物质，给相关处理带来的极大的麻烦，只有先将固体物质和液体物质分离后才能更有效更有针对性的处理污水。
链条回转耙齿式固液分离方式能够很好的将固液混合物中的固体物质通过耙齿捞出，并通过链条输送到漏斗中，最终实现了固体和液体的有效分离。
关键词：链条回转；耙齿；固液分离；如图1、2、3、4固态混合物从全自动链条回转耙齿式固液分离机构上端进入，动力装置驱动主动轴转动，主动轴带动主动轮组件中链轮转动，链轮带动链条，链条又把动力传递到从动轮组件，耙齿焊接在两条链条之间。
主动轮组件与从动轮组件转动时带到耙齿一起运转。
链条间焊接两只耙齿，分别位于上下两个方向，两只耙齿能够保证在固液混合物进入时能更彻底的将固体物耙出。
过滤板装配时与链条保持相应的距离，过滤板内部开设有多条缝隙，缝隙与耙齿的齿形尺寸配合，耙齿能顺利的伸入到过滤板缝隙中，此设计思路能够很好的将固体残留物从过滤板上清除而不至于堵塞。
液体物质通过过滤板缝隙滤出，最终通过出液口出圆形孔流到设备外；固体物质被耙齿提升到漏斗中，在漏斗下方可放置一只垃圾桶，固体物质通过漏斗掉入垃圾桶。
全自动链条回转耙齿式固液分离机构由一个箱体构成，中间由一块隔板隔开，分为上下两层。
上层装有固液分离机构，隔板中间装有漏斗，漏斗高度高于出液口。
箱体上层设置有出液口，出液口由多只小孔构成。
过滤板可焊接在箱体侧板和中间隔板上，并与料条平行并保持相应的间距。
过滤板高度高于漏斗口。
动力装置变速箱速度要适中，不能过快，过快会造成固液分离不干净。
回转式固液分离机的设计
2009年 第2期 通用机械34水【摘 要应用以及工作实践中发生的问题和处理办法。
【关键词】设计体会 安全销切断一、前言接近了先进国家的水平。
污机清污，减轻劳动强度和改善工作条件是很必要的。
回转式固液分离机的主要优点：1）有一定自清能力，运行平稳，无噪声。
2）格栅与截留污物一起上行，洗刷后的栅面不断~10mm 3）截留污物由于耙齿弯钩的承托，污物不会下4）设有机械和电气双重过载保护后，可全自动无缺点：1）ABS的犁形耙齿老化快。
2）当绕上棉丝后，易损坏。
3）个别清理不当的杂物返入栅内。
4）格栅宽度较小，池深较浅。
回转式固液分离机是一种可以连续自动清除栅渣回转式固液分离机由电动机减速机带动主副链轮2009年 第2期 35通用机械三、主要构件计算：1. 减速机链轮与链的选择及确定确定链条链节数L pL p =2a 0/p +(Z 1+Z 2)/2+P /a 0 ·[(Z 1-Z 2)/2π]2式中 a 0 ——初定中心距； P ——传递功率；Z 1，Z 2——链轮齿数。
计算单排链所能传递的功率P 0及链节距p P 0≥p ca /(K Z ·K L ·K P )p ca =K A p式中 K A ——工作情况系数；K Z ——小链轮齿数系数； K L ——链长系数； K P ——多排链系数； L ——确定链实际长度； L P ——中心距，L =L P P/1000。
2. 减速机链轮与从动链轮的主要尺寸分度圆直径 d 1=p /sin(180°/Z 1)齿顶圆直径 d amax1=d 1+1.25p -d 03. 耙齿尺寸的确定每个耙齿所能承载的最大污物直径不超过50mm，污物表面密度0.8 g/cm 3，污物在耙齿上最大堆积角为 60°。
污物重力=ρVg =0.8×4/3×πD ³×10。
耙齿截污面长度B =B 1+B 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009年 第2期
通用机械
34
水
【摘 要应用以及工作实践中发生的问题和处理办法。
【关键词】设计体会 安全销切断
一、前言
接近了先进国家的水平。
污机清污，减轻劳动强度和改善工作条件是很必要的。
回转式固液分离机的主要优点：
1）有一定自清能力，运行平稳，无噪声。
2）格栅与截留污物一起上行，洗刷后的栅面不断~10mm 3）截留污物由于耙齿弯钩的承托，污物不会下4）设有机械和电气双重过载保护后，可全自动无缺点：
1）ABS的犁形耙齿老化快。
2）当绕上棉丝后，易损坏。
3）个别清理不当的杂物返入栅内。
4）格栅宽度较小，池深较浅。
回转式固液分离机是一种可以连续自动清除栅渣回转式固液分离机由电动机减速机带动主副链轮
2009年 第2期
35
通用机械
三、主要构件计算：
1. 减速机链轮与链的选择及确定
确定链条链节数L p
L p =2a 0/p +(Z 1+Z 2)/2+P /a 0 ·[(Z 1-Z 2)/2π]2
式中 a 0 ——初定中心距； P ——传递功率；
Z 1，Z 2——链轮齿数。
计算单排链所能传递的功率P 0及链节距p P 0≥p ca /(K Z ·K L ·K P )
p ca =K A p
式中 K A ——工作情况系数；
K Z ——小链轮齿数系数； K L ——链长系数； K P ——多排链系数； L ——确定链实际长度； L P ——中心距，L =L P P/1000。
2. 减速机链轮与从动链轮的主要尺寸
分度圆直径 d 1=p /sin(180°/Z 1)齿顶圆直径 d amax1=d 1+1.25p -d 0
3. 耙齿尺寸的确定
每个耙齿所能承载的最大污物直径不超过50mm，污物表面密度0.8 g/cm 3，污物在耙齿上最大堆积角为 60°。
污物重力=ρVg =0.8×4/3×πD ³×10。
耙齿截污面长度B =B 1+B 2。
R =R′+R″。
节距=100m。
圆角半径R 0>2 3mm。
耙齿厚б=5mm由耙齿间隙确定。
过渡圆弧长=πR /3。
4. 机架的设计
1）轨道长度L 0的确定。
上轨道长度 L 0=L 1+L 2+L 3 式中 L 1——链栅垂直高度； L 2——转弯道弧长； L 3——耙齿链的总长度。
下轨道长度 L 0′=L 1′+L 2′+L 3′2）上下轨道宽度的确定
B 1= (格栅的宽度-耙齿栅宽)。
3）上下轨道支撑板厚度δ=8mm。
其中上下轨道均用三角肋板进行加固支撑，侧板用支撑槽钢支撑，为了支撑链栅，采用斜拉角钢进行支撑加固，弯道处用角钢进行加固。
四、设计体会
格栅设计主要按照给定水位差而定。
一般水位差为1m(污水处理)和1.5m(冷却水处理)，整座设备及其部件则相应设定。
格栅的全部机件都能承受所有在操纵、制造、运输、安装和运行中出现的载荷和应力，设计安全参数为1.25以上，整机在运行中无振动或噪声，并考虑到容易拆卸和修理。
格栅的运行一般采用时间和格栅前后的液位差来控制。
当有2台以上格栅并联运行时，并联运行的格栅前后的液位肯定是一样的，这是因为当每台格栅的截污量互不相同时，但每台格栅的过流量相同，其液位差也相同。
因此，当2台以上格栅并联运行时，在格栅的前后设一套液位差计即可，这样可以节省不少费用。
对于回转式固液分离机设计人员在考虑格栅运行控制时，往往按通常的做法设计，即格栅在静止一段时间、截留了一定的漂浮物后开始运行，运行的时间一般足以将所截留的漂浮物清理干净。
这样做就失去了回转式固液分离机的一个重要功能——筛滤作用。
污水格栅运行的时间间隔较短，如果几分钟就运行一次，但每次只将截留的漂浮物向上抬升一段，这样从上到下格栅的截留物依次减少，下部的截留物稀疏地攀附在格栅上，就象一道滤网，对水中的漂浮物有更好的去除作用，效果不错。
这样的控制方式经济实用。
在使用材质上用不锈钢的链条和栅条，延长了使用寿命；在清污传动机构中普遍增加了安全保护措施，过扭矩的保护已从单纯扭矩安全销的方式发展到使用液压控制保护装置，机械过扭及电子控制装置；回转式固液分离机定位精度有了较大提高。
五、工作实践
机器连续正常运行几天后，操作工反映回转格栅停机，经查一对安全销被切断。
当时处于试运行阶段，污水中未发现大型飘浮物或较大颗粒物以及棍棒类杂物，也未发现卡死等异常现象。
更换安全销后，回转格栅能正常运转。
此后，又连续几次出现安全销切断现
2009年 第2期
通用机械
36
水
障消除。
成安全销切断。
六．结束语
参 考 文 献
[M].北京：中国建筑工业出版社，2000.
出版社，2005.
业出版社，2001.
业出版社，2003.
工业大学出版社，2004.
工业大学出版社，2003.。
