机柜交换机配线架等的安装讲解
机柜内设备的安装布局及要求
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面.4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机,路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机—网桥—路由器-交换机.大的设备安装在机柜下部，并且使用机柜托盘承重。
光纤收发器由于体积小,数量多,无法在机柜里面固定安装，也放在托盘上安装。
5、最底层房光缆终端盒，也放在托盘上安装。
机柜内走线要求:1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方,长度在1m—1。
5m之间。
对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0。
5m。
4、缆线终接后，应有余量。
5、光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。
6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序.8、接线端子各种标志应齐全,数据配线架及交换机设备安装完成后，标贴机打标签,注明对应房间号以及端口号。
9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带,尤其不能扎的太紧,最好用专用的帮扎带。
配线架端接方法详解ppt课件
2 端接RJ-45连接头（水晶头）
– RJ-45水晶头连接按T568A和T568B排序。T568A的线序是：白绿、绿、白橙、蓝、白 蓝、橙、白棕、棕。T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。下 面以T568B标准为例，介绍RJ-45水晶头连接步骤。
① 剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3cm。 ② 排线。将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对放在靠外的位置，
4 安装数据配线架
⑤ 根据标签色标排列顺序，将对应颜色的线对逐一压入槽内，然后使用 打线工具固定线对连接，同时将伸出槽位外多余的导线截断，如下图 。
⑥ 将每组线缆压入槽位内，然后整理并绑扎固定线缆，如下图所示，固 定式配线架安装完毕。
任务二 安装大对数语音干线系统
一、任务分析 二、相关知识 （一）工具准备 （二）垂直主干管道准备 三、任务实施 （一）敷设大对数线缆（适用于高楼和施工
打线信息模块端接步骤（以 568B标为例）
① 用剥线钳剥去4对双绞线的外皮约3cm，如图5-24所示。
。 ② 用剪刀剪去撕剥线，如图5-25所示
打线信息模块端接步骤（以 568B标为例）
③按照模块上标示的568B标线序，将线对整理至对应的位置，如图2-26 所示；
④有两种方法将线芯卡接到对应的槽位上，方法1从线头处打开绞对并卡 接到槽位上（开绞长度为刚好能卡入槽位），方法2为不用开绞，从 线头处挤开线对，将两个线芯同时卡入相邻槽位），如图2-27所示；
综合布线系统的 设计 施工 测试 验收和维护
项目五 安装铜缆布线系统
项目学习目标
1 知识目标 （1）理解GB50312-2007国标中铜缆系统的安装规范； （2）熟悉安装铜缆系统的各型工具； （3）了解4对双绞线电气性能指标。 2 技能目标 （1）会敷设铜缆系统； （2）会端接信息模块； （3）会端接数据配线架和110语音配线架； （4）能整洁规范地理线、扎线； （5）能规范地标识铜缆系统。
交换机安装 施工工艺流程
交换机安装施工工艺流程交换机安装施工工艺流程一、前期准备在进行交换机安装施工之前，需要做好一些前期准备工作，包括：1. 确定网络拓扑结构：根据实际需求确定网络拓扑结构，包括交换机的位置、数量和布线计划等。
2. 确定交换机型号：根据网络规模和需求，选择合适的交换机型号。
3. 购买所需材料：根据交换机安装需求，购买所需的交换机、网线、配线架等材料。
4. 安排施工时间：根据实际情况，合理安排交换机安装的时间，确保施工进度。
二、施工步骤1. 确定安装位置：根据网络拓扑结构和布线计划，确定交换机的安装位置。
通常情况下，交换机应安装在干燥、通风良好的机房或机柜中。
2. 安装配线架：根据布线计划，在安装位置上安装配线架，确保配线架的稳固和牢固。
3. 安装交换机：根据安装位置和布线计划，将交换机安装在配线架上。
在安装过程中，要注意交换机的固定和接地，确保设备的安全性和稳定性。
4. 连接网线：根据网络拓扑结构和布线计划，使用合适的网线连接交换机和其他网络设备，如服务器、路由器等。
在连接过程中，要注意网线的质量和接头的牢固性，以确保数据传输的稳定性。
5. 配置交换机：安装完成后，需要对交换机进行配置。
包括设置管理IP地址、VLAN、端口安全性等。
根据实际需求，进行合理的配置，确保交换机的正常运行。
6. 测试与调试：在交换机安装完成后，进行测试与调试工作。
包括利用ping命令测试网络连通性、利用抓包工具检查数据传输情况等。
在测试过程中，对于出现的问题及时进行排查和处理，确保交换机的正常运行。
7. 文档记录：在交换机安装施工完成后，及时对整个安装过程进行文档记录，包括安装位置、连接方式、配置参数等。
这些记录将对以后的维护和升级工作非常重要。
三、施工注意事项1. 安全第一：在进行交换机安装施工过程中，要注意安全，确保施工人员的人身安全和设备的安全。
2. 按计划施工：根据事先制定的施工计划，按照步骤进行施工，确保施工进度和质量。
配线架的连接方式有哪几种？配线架与交换机如何连接？
配线架的连接方式有哪几种？配线架与交换机如何连接？配线架主要是用于局端对前端信息点进行模块化管理的设备，是综合布线管理子系统中非常重要的组成部分，若是在综合布线时缺少配线架，那么前端信息点就会直接接入到交换机上，一旦线缆发生故障，很有可能导致整个网络瘫痪，面临重新布线的风险，与此同时，也会给管理造成混乱，由此可见在综合布线时配线架的使用是非常重要的，那么您知道配线架的类型有哪些？配线架的连接方式有哪几种？配线架又该如何与交换机连接呢？飞速(FS)通过本文为您一一解答。
配线架的类型有哪些？现如今市面上配线架类型有三种：一种是110打线式配线架（即模块式配线架），第二种是直通型配线架（卡接式配线架），第三种是电子配线架。
1．110打线式配线架110打线式配线架的前置面板是RJ45接口，每个接口都有数字标识，110打线式配线架的后置面板上是打线模块，上面标识着T568A 和T568B线序标准，可根据实际需求按照线序把网线打上去。
2．直通型配线架直通型配线架的前后置面板上都是RJ45接口，面板上的每个接口都有数字标识，目前市面上常见24口和48口两种尺寸的配线架。
实际上直通型配线架比110打线式配线架使用起来更加方便，直接插入网线即可使用，比较适合高密度布线需求。
3．电子配线架电子配线架的使用方式与直通型配线架一样，直接插入网线即可。
电子配线架可以通过探测线路分析形成数据，为网络维护人员带来便利，其中探测形式有端口和链路两种探测方式，不同的形式所使用的网线不一，可根据设备可定。
由于电子配线架成本相对较高，目前项目中使用较少。
配线架的连接方式有哪几种？不管是什么类型的配线架，都存在两种连接方式，一种是直接连接，另一种是交叉连接。
1．直线连接直线连接（又称互相连接）是指将水平线缆（网线）一端连接到工作间的配线架上，另一端连接到配线间的配线架上，此连接方式使用的配线架前面板通常为RJ-45。
2．交叉连接交叉连接方式是指在水平链路中安装两个配线架，通过网线将水平链路中两个配线架的一端连接起来，然后水平链路中两个配线架的另一端分别通过网线与工作间的配线架和配线间的配线架连接。
华为机柜安装及其接线说明.docx

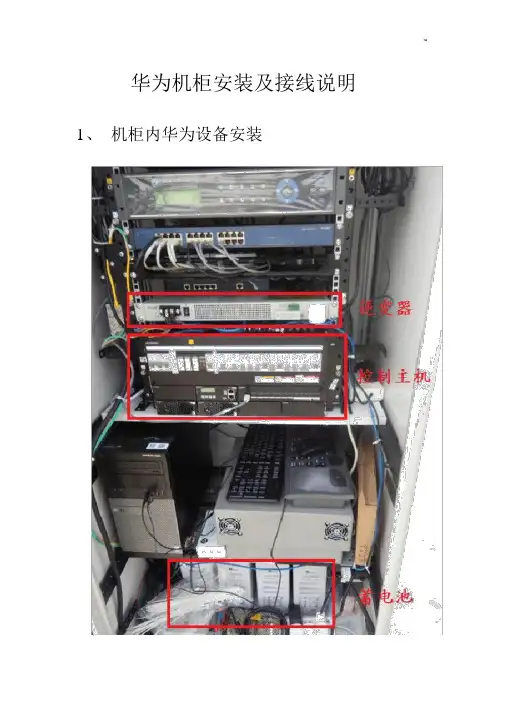

'*华为机柜安装及接线说明1、机柜内华为设备安装'*机柜内需要安装的华为机柜配套设备包括上图中的逆变器、控制主机、蓄电池。
其中控制主机需要安装电源模块（黄浦江水中站每台主机配了2 个），如下图所示：红色框中的为电源模块，主机共有 4 个模块插槽，插上模块并通上电后，模块上的灯会亮起。
绿色框用标配的盖板把空余的插槽盖上。
2、接线（ 1）蓄电池连接：蓄电池连接使用标配的连接铁片（下图的红框），将电池串连起来。
引出线使用 4 平方以上的电线（黄浦江水中站标配有 2 根做好头的线）（ 2）蓄电池引出线：上图中的蓄电池引出线连接到控制主机最右侧的125A 空开上（两个空开任选其一），负级接空开（与空开上原来的线并在一起），正极接空开后面的接线排，如下图所示：（ 3）空调线缆：空调在门上，共需接 3 根线，门上线缆的位置如下图所示：以述线缆在出厂时，都已在门上接好，另一端已布放到机柜内的机架上。
从机架上找到对应的 3 根线缆，接到主机上（接法见下文）。
'*（ 4）空调线缆（ 1#）接入主机：上图线缆中的1#为空调主机220V 电源，接到下图空开上，注意颜色，棕色接空开，蓝色接空开旁的接线端子，黄绿色接机柜的地线端子上。
'*特别提醒：上图空开右侧的黄色挡板，其左边空开全部接强电（在我们的项目里都是220V），其右边空开全部是弱电（-48V）。
（ 5）空调线缆（ 2#）接入主机：2#线缆是空调控制线，出厂都已做好头，只需插到控制主机下图所在的位置即可。
'*（ 6）空调线缆（ 3#）接入主机：3#线缆是空调风扇电源线（-48V），从控制主机上找任意一个32A 的空开接上即可，负极接空开（与空开上原来的线并在一起），正极接空开后面的接线排，如下图所示：（ 7）逆变器电源线连接：逆变器电源线采用 6 平方以上的电缆，接在逆变器左边的接线端子上，如下图所示：线缆的另一端从控制主机上找任意一个63A 的空开接上即可，负极接空开（与空开上原来的线并在一起），正极接空开后面的接线排，如下图所示：（ 8）门控开关传感器接线机柜右上角有一个门控开关传感器，找到该传感器的线缆（已在机柜内安装好，并做好头），插到控制主机上的GATE接口上即可，如下图所示：'*（ 9）主电源接入：机柜主电源采用 2.5 平方以上的电缆，接到控制主机最左侧的空开上，火线接空开，零线接空开旁边的接线端子，地线接机柜上的地线端子，如下图所示：注意：上图空开需要把三个输入的接线端子短接在一起，正常标配应该有一个短接的铁片（如下图所示），如果找不到也可以用电线代替。
机柜内设备的安装布局及要求
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。
4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机-网桥-路由器-交换机。
大的设备安装在机柜下部，并且使用机柜托盘承重。
光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。
5、最底层房光缆终端盒，也放在托盘上安装。
机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。
对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。
4、缆线终接后，应有余量。
5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。
8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。
9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带14、。
网络综合布线——壁挂式机柜的安装、配线设备的安装
配线架安装
(1)检查配线架和配件完整;
(2)将配线架安装在机柜设计位置的立柱上;
(3)理线;
(4)端接打线;
(5)做好标记，安装标签条。
五、实验总结（包括心得体会、问题解答及实验改进意见）
本次实训室关于壁挂式机柜的安装和配线架的安装,在安装壁挂式机柜的时应注意,必须离开电源线路,安装时可用纸板做一个样本比对开孔安装,安装时应按照图纸的设置.在安装交换机时螺钉不要过于紧，否则会让交换机倾斜，也不能过于松垮，这样交换机在运行时不会稳定，工作状态下设备会抖动.在安装配线架时注意线序统一（按色块指示等）,打线时注意打线工具与配线架垂直，各线间无交叉,注意各双绞线的位置。配线架应该安装在左右对应的孔中，水平误差不大于2毫米，更不允许左右孔错位安装。安装时应按照标准进行安装,不可乱装,设备安装是为以后的使用方便所以要小心仔细不可出现差错否则误工误事.
(5)安装完毕后,做好设备编号.
2．机柜内交换机等设备安装
(1)从包装箱内取出交换机设备;
(2)给交换机安装两个支架，安装时要注意支架方向;
(3)将交换机放到机柜中提前设计好的位置，用螺钉固定到机柜立柱上，交换机上下要留一些空间用于空气流通和设备散热;
(4)将交换机外壳接地，将电源线拿出来插在交换机后面的电源接口;
计算机科学与技术学院实验报告
课程名称：结构化布线指导教师：
学号
姓名
班级
网工
实验编号及实验名称
实验四、壁挂式机柜的安装、配线设备的安装
实验
类别
基础性
实验学时
8
实验日期
机柜、交换机、配线架等的安装讲解共40页
机柜、交换机、配线架等的安装讲解
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
机柜安装步骤及注意事项
机柜安装步骤及注意事项机柜是安装和保护服务器、网络设备和其他电子设备的重要设备。
正确安装机柜可以确保设备的稳定性和安全性，并方便管理和维护。
下面是安装机柜的步骤及注意事项：步骤一：选择合适的机柜在选择机柜时，需要考虑以下因素：1.大小：根据设备的数量和尺寸选择机柜的大小。
通常机柜的高度为42U或48U。
2.材料：机柜一般由金属制成，具有良好的抗震和防护性能。
也可以选择防静电涂层或其他特殊材料的机柜，以适应特殊环境。
3.通风：机柜应具有良好的通风性能，以确保设备不过热。
4.安全：机柜应具有物理锁定和防盗措施，以保护设备的安全。
步骤二：准备工作在开始安装机柜之前，需要进行以下准备工作：1.确认安装位置：选择一个干燥、通风、无尘和无堆积物的位置安装机柜。
2.测量：测量安装区域的尺寸，确保机柜适合该区域。
3.安装设备：准备好要安装在机柜中的设备，包括服务器、交换机、路由器等。
步骤三：安装机柜以下是安装机柜的步骤：1.拆开机柜：打开机柜的包装箱，仔细检查机柜是否有损坏，并拆卸机柜的其他附件和配件。
2.安装脚轮：将脚轮安装在机柜的底部，确保它们牢固地固定在机柜上。
3.安装支撑架：将机柜的支撑架安装在机柜的底部。
根据设计好的位置，使用固定螺丝将支撑架固定在地面上。
4.安装机柜：将机柜移动到安装位置，并将机柜的底部与支撑架对齐。
使用螺丝将机柜固定在支撑架上。
5.安装托架：根据设备的尺寸和重量，将托架安装在机柜的内部。
确保托架牢固地固定在机柜的前后柱上，并能够安装设备。
步骤四：安装设备以下是安装设备的步骤：1.设计布局：根据设备的尺寸和重量，设计设备的布局。
首先安装较重的设备，然后安装较轻的设备。
2.安装设备：将设备放置在机柜的托架上，并使用螺丝将其固定在托架上。
确保设备安装牢固且稳定。
步骤五：连接设备以下是连接设备的步骤：1.电源连接：将设备的电源线连接到电源插座上。
确保电源线没有断裂或损坏。
2.数据连接：根据设备的连接需求，将设备的数据线连接到交换机、路由器或其他网络设备的正确端口上。
机柜设备安装示意图
32U
理线盒
31U
48口交换机-3 (信息点TD 交换机)
30U
理线盒
29U
48口交换机-4 (信息点TD 交换机)
28U
理线盒
27U
48口交换机-1 (信息点TO 交换机)
26U
理线盒
25U
24U
网络核心交换机
23U
22U
理线盒
21U
空
20U
TD: 24口网络配线架 至 各房间 1-24
19U
理线盒
17U
16U
15U
TP: 24口网络配线架 至各房间 1-24
14U
理线盒
13U
TP: 24口网络配线架 至各房间 25-48
12U
理线盒
11U
TP: 24口网络配线架 至各房间 49-72
10U
理线盒
9U
TP: 24口网络配线架 至各房间 73-96
8U
理线盒
7U
TP: 24口网络配线架 至各房间 97-114
机柜设备安装示意图
42U
41U
40U 39U 38U 37U 36U 35U 34U 33U 32U 31U 30U 29U 28U 27U 26U 25U 24U 23U 22U 21U 20U 19U 18U 17U 16U 15U 14U 13U 12U 11U 10U 9U 8U 7U 6U
48口交换机-2 (监控交换机)
36U
理线盒
35U
室外监控收发器
34U 电话程控交换机
33U
32U
空
31U
程控交换机出线配线架-1
30U
理线盒
机柜内设备的安装布局及要求【范本模板】
机柜内设备的安装布局及要求:1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。
4、配线架往下为有源设备区:差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机—网桥—路由器-交换机.大的设备安装在机柜下部，并且使用机柜托盘承重。
光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装.5、最底层房光缆终端盒,也放在托盘上安装。
机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方,长度在1m—1.5m之间.对于可移动的机柜,联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0。
5m.4、缆线终接后，应有余量.5、光缆布放宜盘留，预留长度宜为3~5m,有特殊要求的应按设计要求预留长度.6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。
8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号.9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带。
机柜内设备的安装布局及要求
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域:交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。
３、语音及网络配线架安装在易于操作的位置,放在交流配电单元的下面。
4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护,最好的排列顺序从下往上是光端机－网桥-路由器-交换机。
大的设备安装在机柜下部,并且使用机柜托盘承重。
光纤收发器由于体积小，数量多,无法在机柜里面固定安装，也放在托盘上安装。
5、最底层房光缆终端盒,也放在托盘上安装。
机柜内走线要求：1、线缆的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰,端正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面,对于固定安装的机柜，在机柜内不应有预留线长,预留线应预留在可以隐蔽的地方,长度在1m－１.５ｍ之间。
对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处,应至少预留1m,同时各种线缆的预留长度相互之间的差别应不超过０．5m。
4、缆线终接后，应有余量。
5、光缆布放宜盘留,预留长度宜为３～5m,有特殊要求的应按设计要求预留长度。
6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架,卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。
8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。
9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带，尤其不能扎的太紧,最好用专用的帮扎带。
机柜、交换机、配线架等的安装讲解
网络配线架的安装步骤： 第一步：检查配线架和配件完整。 第二步：将配线架安装在机柜设计位置的立柱上。 第三步：理线。 第四步：端接打线。 第五步：做好标记，安装标签条。
安装配线架注意事项 1）位置：机柜中间偏下方。 2）方向：插水晶头面向外。 3）注意：水平、固定。 向配线架打线注意事项 1）注意线序统一（按色块指示等）。 2）打线时注意打线工具与配线架垂直，各线间无交 叉。 3）注意各双绞线的位置。 4）整理线。
对于管理间子系统来说，多数情况下采用6U-12U壁挂式 机柜，一般安装在每个楼层的竖井内或者楼道中间位置。具 体安装方法采取三角支架或者膨胀螺栓固定机柜。
管理间子系统的电源安装要求
管理间的电源一般安装在网络机柜的旁边，安装220V （三孔)电源插座。如果是新建建筑，一般要求在土建施工 过程时按照弱电施工图上标注的位置安装到位。
编号和标记
管理子系统是综合布线系统的线路管理区域，该区域 往往安装了大量的线缆、管理器件及跳线，为了方便以后 线路的管理工作，管理子系统的线缆、管理器件及跳线都 必须做好标记，以标明位置、用途等信息。完整的标记应 包含以下的信息：建筑物名称、位置、区号、起始点和功 能。综合布线系统一般常用三种标记：电缆标记、场标记 和插入标记，其中插入标记用途最广。
设备间机柜的安装要求
设备间内机柜的安装要求标准见表13-2所示
项目
安装位置 底座 安放 表面 接线 配线设备 接地 线缆预留 布线
标
准
应符合设计要求，机柜应离墙1m，便于安装和施工。所有安装螺丝不得有 松动，保护橡皮垫应安装牢固 安装应牢固，应按设计图的防震要求进行施工 安放应竖直，柜面水平，垂直偏差≤1‰，水平偏差≤3mm，机柜之间缝隙 ≤1mm 完整，无损伤，螺丝坚固，每平方米表面凹凸度应＜1mm 接线应符合设计要求，接线端子各种标志应齐全，保持良好 接地体，保护接地，导线截面，颜色应符合设计要求 应设接地端子，并良好连接接入楼宇接地端排 1.对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以 隐蔽的地方，长度在1m～1.5m之间 2.对于可移动的机柜，连入机柜的全部线缆在连入机柜的入口处，应至少 预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m 机柜内走线应全部固定，并要求横平竖直
机柜怎么安装方法
机柜怎么安装方法
机柜的安装方法一般分为以下几个步骤：
1. 确定好机柜的位置：首先需要确定好机柜的放置位置，确保在放置机柜的地方有足够的空间供人员进行维护和操作。
2. 组装机柜：按照机柜的组装说明将机柜的组件（包括机柜框架、侧板、前后门等）正确安装，确保机柜的结构稳固。
3. 安装设备：将需要安装的设备（如服务器、交换机等）放置在机柜内，并使用支架或固定装置将设备牢固地安装在机柜内。
4. 连接线缆：根据实际需求，使用合适的电源线、数据线等将设备与电源或网络连接起来，并确保线缆整齐并避免交叉干扰。
5. 接地处理：对机柜进行接地处理，以确保机柜内设备的安全运行。
6. 整理布线：对机柜内的线缆进行整理布线，使线缆有序排列，方便后续的维护和操作。
7. 测试和验收：对机柜内的设备进行测试，确保设备正常运行。
同时进行验收，核对安装是否符合要求和规范。
请注意，在安装机柜时应遵循相关安全规范和指南，并根据实际情况进行适当的调整和修正。
如果没有相关经验或技术知识，建议寻求专业人员的帮助来完成机柜的安装工作。
网络配线架怎么安装
配线架应该安装在左右对应的孔中，水平误差不大于2毫米，更不允许左右穿错位安装。
安装配线架应注意以下事项：
网络配线架用途：
主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线(RJ45接口)连接配线架与交换机。
用法和用量主要是根据总体网络点的数量或者该楼层(以及相近楼层，这要看系统图是怎么设计的)的网络点数量来配置的。不同的建筑，不同系统设计，主设备间的配线架都会不同。如，一栋建筑只有四层，主设备间设置在一层，所有楼层的网络点均进入该设备间，那么配线架的数量就等于该建筑所有的网络点/配线架端口数(24口、48口等)，并加上一定得余量;如果，一栋建筑有9层，主设备间设置在4层，那么为了避免线缆超长，就可能每层均设有分设备间，且有交换设备。那么主设备间的配线架就等于4层的网络点数量/配线架端口数(24口、48口等)。
配线架的安装有以下步骤：
(1)检查配线架和配件完整。
(2)将配线线。
(4)端接打线。
(5)做好标记，安装标签条。
网络配线架的安装方法：
所用到的工具: 压线钳一把 测线议一个 十字与一字螺丝刀各一把 模块打线工具一把
在机柜内部安装配线架前，首先要进行设备位置规划或按照图纸规定确定位置，统一考虑机柜内部的跳线架、配线架、理线环、交换机等设备。同时考虑配线架与交换机之间跳线方便。
(1)安装时要注意水平安装并固定配线架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
☆ 任务学习引导
1 管理间子系统的交换机、配 线架等的安装
2 设备间子系统工程
? 管理间子系统的交换机、配线架安装
? 机柜安装要求
GB50311-2007《综合布线系统工程设计规范》国家标 准第6章安装工艺要求内容中，对机柜的安装有如下要求：
一般情况下，综合布线系统的配线设备和计算机网络设 备采用19”标准机柜安装。机柜尺寸通常为600mm(宽)x 900mm(深)x 2000mm(高)，共有42U的安装空间。机柜内可 安装光纤连接盘、RJ45(24口)配线模块、多线对卡接模块 (100对)、理线架、计算机HUB／SW设备等。如果按建筑物 每层电话和数据信息点各为200个考虑配置上述设备，大约 需要有2个19”4(2U)的机柜空间，以此测算电信间面积至少 应为5m2(2.5mX 2.0m)。对于涉及布线系统设置内、外网或 专用网时，19”机柜应分别设置，并在保持一定间距的情况 下预测电信间的面积。
第五步：完成上面几步操作后就可以打开交换机电源 了，开启状态下查看交换机是否出现抖动现象，如果出现 请检查脚垫高低或机柜上的固定螺丝松紧情况。
注意：拧取这些螺钉的时候不要过于紧，否则会让交 换机倾斜，也不能过于松垮，这样交换机在运行时不会稳 定，工作状态下设备会抖动。
? 理线环的安装
第一步：取出理线环和所带的配件--螺丝包。 第二步：将理线环安装在网络机柜的立柱上。 注意：在机柜内设备之间的安装距离至少留 1U的 空间，便于设备的散热。
? 电缆标记 电缆标记主要用来标明电缆来源和去处，在电
缆连接设备前电缆的起始端和终端都应做好电缆标 记。电缆标记由背面为不干胶的白色材料制成，可 以直接贴到各种电缆表面上．其规格尺寸和形状根 据需要而定。例如，一根电缆从三楼的 311房的第1 个计算机网络信息点拉至楼层管理间，则该电缆的 两端应标记上“ 311-D1”的标记，其中“D”表示 数据信息点。
固定在网络机柜的立柱上。 第三步：理线。 第四步：按打线标准把每个线芯按照顺序压在跳
线架下层模块端接口中。 第五步：把 5对连接模块用力垂直压接在 110 跳线
架上，完成下层端接。
? 网络配线架的安装
? 网络配线架安装要求： ? 在机柜内部安装配线架前，首先要进行
设备位置规划或按照图纸规定确定位置，统一考 虑机柜内部的跳线架、配线架、理线环、交换机 等设备。同时考虑配线架与交换机之间跳线方便。
叉。 3）注意各双绞线的位置。 4）整理线。
?交换机安装
? 步骤： 第一步： 从包装箱内取出交换机设备。 第二步： 给交换机安装两个支架，安装时要注意支架方 向。 第三步： 将交换机放到机柜中提前设计好的位置，用螺 钉固定到机柜立柱上，一般交换机上下要留一些空间用于 空气流通和设备散热。 第四步：将交换机外壳接地，将电源线拿出来插在交换 机后面的电源接口。
对于管理间子系统来说，多数情况下采用6U-12U壁挂式 机柜，一般安装在每个楼层的竖井内或者楼道中间位置。具 体安装方法采取三角支架或者膨胀螺栓固定机柜。
? 管理间子系统的电源安装要求
管理间的电源一般安装在网络机柜的旁边，安装 220V （三孔)电源插座。如果是新建建筑，一般要求在土建施工 过程时按照弱电施工图上标注的位置安装到位。
? 缆线采用地面出线方式时，一般缆线从机柜底部 穿入机柜内部，配线架宜安装在机柜下部。采取桥 架出线方式时，一般缆线从机柜顶部穿入机柜内部， 配线架宜安装在机柜上部。缆线采取从机柜侧面穿 入机柜内部时，配线架宜安装在机柜中部。 ? 配线架应该安装在左右对应的孔中，水平误差不 大于2毫米，更不允许左右孔错位安装。
? 网络配线架的安装步骤： 第一步：检查配线架和配件完整。 第二步：将配线架安装在机柜设计位置的立柱上。 第三步：理线。 第四步：端接打线。 第五步：做好标记，安装标签条。
? 安装配线架注意事项 1）位置：机柜中间偏下方。 2）方向：插水晶头面向外。 3）注意：水平、固定。
? 向配线架打线注意事项 1）注意线序统一（按色块指示等）。 2）打线时注意来自线工具与配线架垂直，各线间无交
交换机安装、调试与维护
任务13
机柜、交换机、配线架的安装
☆ 学习目标 ? 了解机柜安装要求； ? 能进行管理间子系统的电源安装； ? 掌握通信跳线架的安装的步骤； ? 能安装交换机； ? 能安装理线环； ? 能安装设备间防雷器；
☆ 任务描述
? 完成立式机柜的安装 ? 完成壁挂式机柜的安装 ? 完成铜缆配线设备的安装
? 通信跳线架的安装
通信跳线架主要是用于语音配线系统。一般采用 110 跳线架，主要是上级程控交换机过来的接线与到桌 面终端的语音信息点连接线之间的连接和跳接部分，便 于管理、维护、测试。
其安装步骤如下： 第一步：取出 110 跳线架和附带的螺丝。 第二步：利用十字螺丝刀把 110 跳线架用螺丝直接
? 场标记 场标记又称为区域标记，一般用于设备间、配
线间和二级交接间的管理器件之上，以区别管理器 件连接线缆的区域范围。它也是由背面为不干胶的 材料制成，可贴在设备醒目的平整表面上。
? 插入标记 插入标记一般管理器件上，如 110配线架、
BIX 安 装 架 等 。 插 入 标 记 是 硬 纸 片 ， 可 以 插 在 1.27cm×20.32cm的透明塑料夹里，这些塑料夹可 安装在两个 110接线块或两根 BIX条之间。每个插入 标记都用色标来指明所连接电缆的源发地，这些电 缆端接于设备间和配线间的管理场。对于插入标记 的色标，综合布线系统有较为统一的规定，如表 13-1所示。
? 编号和标记
管理子系统是综合布线系统的线路管理区域，该区域 往往安装了大量的线缆、管理器件及跳线，为了方便以后 线路的管理工作，管理子系统的线缆、管理器件及跳线都 必须做好标记，以标明位置、用途等信息。完整的标记应 包含以下的信息：建筑物名称、位置、区号、起始点和功 能。综合布线系统一般常用三种标记：电缆标记、场标记 和插入标记，其中插入标记用途最广。
表13-1 综合布线色标规定
