一体化电源系统接线图Model
变电站交直流控制电源一体化整体解决方案ppt课件
❖ 站用电进线ATS的工作模式和照明、风机等重要负荷配电 回路具备远程控制，站用电系统运行实现全参数监控。
❖ 共享直流操作电源的蓄电池组，取消传统UPS和通信电源 的蓄电池组和充电单元，采用电力专用UPS和DC/DC直接 由直流母线变换取得交流不间断电源和通信电源。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
目录
一、交直流控制电源系统类型与现状。 二、电力运营对交直流控制电源的要求。 三、交直流控制电源一体化的系统方案。 四、许继电源交直流控制电源产品核心部件。
XJ POWER
控制保护专业
控制保护专业
自动化专业
远动通信专业
站用交流电源 A供应商
直流操作电源 B供应商
交流不间断电源 C供应商
通信电源 D供应商
XJ POWER
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
电力运营对交直流控制电源的要求
的控制，获得完美正弦波输出电压。 ❖ 交流输入与输出均采用工频变压器隔离，保证交流侧任何
扰动的不会影响直流操作电源，具有最高的可靠性。 ❖ 逆变器输出电流峰值系数达 4 : 1，适用于各类负载，保证
在负载短路时，逆变器不因过载而停机。 ❖ 维护旁路回路具备防误操作闭锁措施，保证误操作开关时
不出现交流供电间断或损坏电源模块。
XJ POWER
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
阿海珐一体化电源用户手册
备注
h ms ms
＞100000 ≤0 ≤4
（A） （A）
第四章 充电模块
CAV 系列风自冷一体模块
CAV 系列风冷模共 3 种： 表 3.1.39 CAV 系列模块选型表 序号 1 2 3 1 工作原理
三相电 380V EMI 防 雷 全 桥 整 流 DC/ DC变 换
型号 CAV122010 CAV111020 CAV122020
四川阿海珐电气有限公司
-3-
使用说明书
第一章 产品概述
DY 系列电力用直流和交流一体化不间断电源设备(以下简称“一体化电源”) 主要 应用在电网、发电等领域，作为所有电力自动化系统、通讯系统、远方执行系统、高压 断路器的分合闸、继电保护、自动装置、信号装置等的交、直流不间断电源。它直接关 系到电网的安全运行，是输变电设备的“心脏” 。 一体化电源适用于 10~500KV 变电站和各种容量和各种类型变电站、开关站等，作 为电力系统的交流和直流一体化不间断电源,包括通信电源。产品广泛应用在电力、轨 道交通、冶金、矿山、石油化工、机械制造、建筑、轻化工、电气化铁路、通讯、航空 与航天、建材、航运等各行业的变配电站（所） 。一体化电源主要由以下功能单元组成： ● ATS 智能所用电单元 ● 充电单元 ● UPS 电源 ● 通信电源 ● 蓄电池组 ● 结构单元
智能一体化电源系统主接线见图 1 和系统能量图见图 2。
四川阿海珐电气有限公司
-6-
使用说明书
图 1 电力直流与交流一体化不间断电源系统原理框图
（1） 交流输入正常时
系统交流输入正常时，两路交流输入经 ATS 自动切换开关或交流接触器主备用选 择一路电源输入，通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换 为 220V 的直流，经隔离二极管隔离后输出，一方面给电池充电，另一方面给负载提供 正常工作电流。 监控部分采用集散方式对系统进行监测和控制，充电柜、馈电柜的运行参数、充电 模块运行参数由内部监控电路采集处理，然后通过串行通讯口把数据传给监控模块， 由 监控模块统一处理后，显示在液晶屏上。同时可通过人机交互操作方式对系统进行设置 和控制，若有需要还可接入远程监控。监控模块还能对每个充电模块进行均/浮充控制， 限流控制等，以保证电池的正常充电，延长电池寿命。
各级配电箱接线系统图完整可编辑版
L3
N N
N裸母线
RDM10L-400/430 RDM10L-400/430 同左
3L
L3
L2
L1 N
1CDB2-12排
SJ-01开关箱系统接线图
100A
L1.L2.L3
N
CBM8-100/330YJV-3*4+1*2.5-MT20
DZ15LE-100/4901-BVR-3*4-MT25
YJLV-3*240+2*120-FPC75-DBBLV-3*185+2*120-WS
DZ20L-630/430BLV-3*185+2*120-WS
大里程供电
3L
PE-端子排
N小里程
PE
接地极
EJ-03 分配电箱系统接线图
注：本箱由EJ-03号箱引入
CDB2-125-BVR2*16–WL1
L.N125A
RDL20-250/430-BRV2*6
HR5-630/30
母线连接板
YJLV-3*240+2*120-TC
3HZ1-630/330-BLV-3*185-TC
N-端子排
PE-端子排
3L
N
PE接地极
EJ-02 分配电箱系统接线图
注：该箱由EJ-09号箱下线引入
3L
N
同断路器串联
DZ20L-630/430
DZ15LE-100/4901-BVR-3*4-MT25
3L
3L
N
SJ-016开关箱系统接线图
100A
L1.L2.L3
N
CBM8-100/330YJV-3*4+1*2.5-MT20
DZ15LE-100/4901-BVR-3*4-MT25
135张电工必备接线图！包含开关、电机、断路器、电热偶、电表接线！
135张电工必备接线图！包含开关、电机、断路器、电热偶、电表接线！这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的朋友，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟比较危险，电不能开玩笑的。
一、开关接线图一开单控开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图二开五孔单控插座接线图一开双控开关接线图二三开单控开关接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图二、断路器、接触器控制回路：三：热电偶：四、电能表：三相四线电度表互感器接线电源线从互感器P1进的接线方式电源线从互感器P2进的接线方式三相四线电度表互感器接线电源线从互感器P1进的接线方式三相三线电度表接互感器电路单相电能表的接线电源从P1进电源线从P2穿过（逆穿）接线图汇总3个单相电度表互感器接线电源线从P1面穿过互感器二次线端接电流表不分彼此五、其他：单相电机顺逆转控制控制顺逆转电葫芦吊机六、电动机：延时七、日光灯类：双联开关的2种双控电路（如图）两种控制方式（如图）桥式全波整流滤波电路（如图）通电延时亮灯（如图）延时断电（如图）延时通断不断循环且达到设置循环数断电（如图）灯延时熄灭（如图）传统镇流器和电子镇流器（如图）延时通断不断循环且达到设置循环数断电（如图）2灯循环点亮（如图）循环流水灯（如图）时间断电器断电延时控制（如图）通电延时断电（如图）通电延时亮灯（如图）桥式全波整流滤波电路（如图）延时通、断循环运行（如图）2灯循环亮、熄（如图）时间继电器断电延时控制（如图）。
变电站一体化电源系统

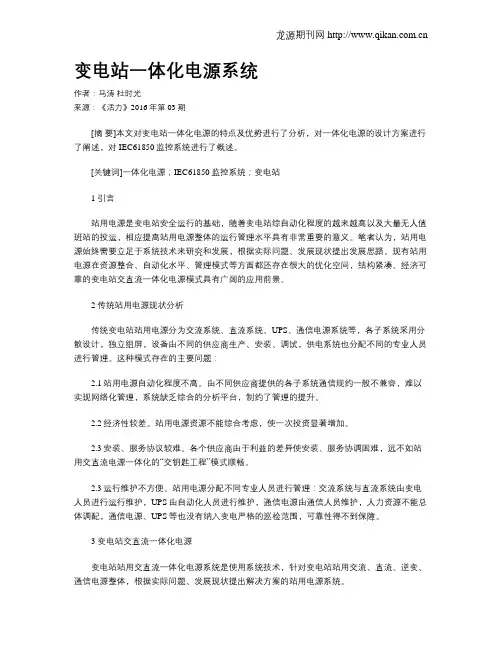

变电站一体化电源系统作者：马涛杜时光来源：《活力》2016年第03期[摘要]本文对变电站一体化电源的特点及优势进行了分析，对一体化电源的设计方案进行了阐述，对IEC61850监控系统进行了概述。
[关键词]一体化电源；IEC61850监控系统；变电站1 引言站用电源是变电站安全运行的基础，随着变电站综自动化程度的越来越高以及大量无人值班站的投运，相应提高站用电源整体的运行管理水平具有非常重要的意义。
笔者认为，站用电源始终需要立足于系统技术来研究和发展，根据实际问题、发展现状提出发展思路。
现有站用电源在资源整合、自动化水平、管理模式等方面都还存在很大的优化空间，结构紧凑、经济可靠的变电站交直流一体化电源模式具有广阔的应用前景。
2 传统站用电源现状分析传统变电站站用电源分为交流系统、直流系统、UPS、通信电源系统等，各子系统采用分散设计，独立组屏，设备由不同的供应商生产、安装、调试，供电系统也分配不同的专业人员进行管理。
这种模式存在的主要问题：2.1站用电源自动化程度不高。
由不同供应商提供的各子系统通信规约一般不兼容，难以实现网络化管理，系统缺乏综合的分析平台，制约了管理的提升。
2.2经济性较差。
站用电源资源不能综合考虑，使一次投资显著增加。
2.3安装、服务协议较难。
各个供应商由于利益的差异使安装、服务协调困难，远不如站用交直流电源一体化的“交钥匙工程”模式顺畅。
2.3运行维护不方便。
站用电源分配不同专业人员进行管理：交流系统与直流系统由变电人员进行运行维护，UPS由自动化人员进行维护，通信电源由通信人员维护，人力资源不能总体调配，通信电源、UPS等也没有纳入变电严格的巡检范围，可靠性得不到保障。
3 变电站交直流一体化电源变电站站用交直流一体化电源系统是使用系统技术，针对变电站站用交流、直流、逆变、通信电源整体，根据实际问题、发展现状提出解决方案的站用电源系统。
根据国家电力行业标准《电力用直流和交流一体化不间断电源设备》（DL/T 1074-2007 ）的描述，电力用一体化操作电源的准确定义应为：将直流电源、电力用交流不间断电源（UPS）和电力用逆变电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。
