SolidWorks画函数曲线

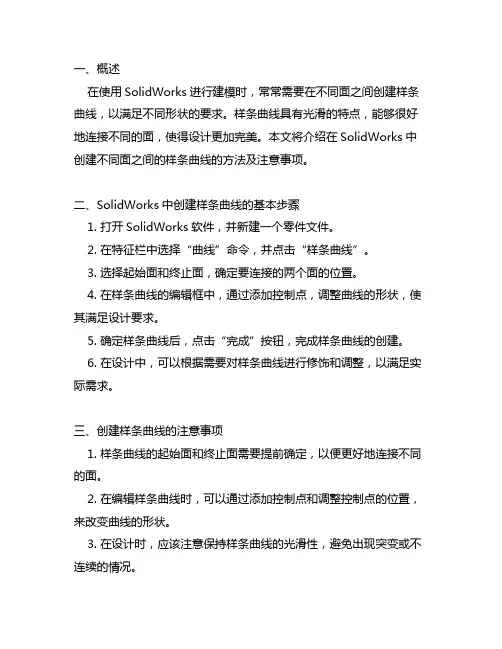

solidworks 不同面之间样条曲线
一、概述在使用SolidWorks进行建模时，常常需要在不同面之间创建样条曲线，以满足不同形状的要求。
样条曲线具有光滑的特点，能够很好地连接不同的面，使得设计更加完美。
本文将介绍在SolidWorks中创建不同面之间的样条曲线的方法及注意事项。
二、SolidWorks中创建样条曲线的基本步骤1. 打开SolidWorks软件，并新建一个零件文件。
2. 在特征栏中选择“曲线”命令，并点击“样条曲线”。
3. 选择起始面和终止面，确定要连接的两个面的位置。
4. 在样条曲线的编辑框中，通过添加控制点，调整曲线的形状，使其满足设计要求。
5. 确定样条曲线后，点击“完成”按钮，完成样条曲线的创建。
6. 在设计中，可以根据需要对样条曲线进行修饰和调整，以满足实际需求。
三、创建样条曲线的注意事项1. 样条曲线的起始面和终止面需要提前确定，以便更好地连接不同的面。
2. 在编辑样条曲线时，可以通过添加控制点和调整控制点的位置，来改变曲线的形状。
3. 在设计时，应该注意保持样条曲线的光滑性，避免出现突变或不连续的情况。
4. 样条曲线的编辑需要一定的经验和技巧，可以多尝试和练习，以提高技术水平。
5. 在实际使用中，需要根据具体情况对样条曲线进行调整和优化，以得到最佳效果。
四、样条曲线在实际设计中的应用举例1. 在汽车设计中，可以使用样条曲线来连接车身的不同部位，使其外观更加流畅美观。
2. 在航空航天领域，样条曲线常常用于飞机、火箭等飞行器的外形设计，以减小飞行阻力，提高飞行性能。
3. 在家电产品设计中，样条曲线可以用于电视、冰箱等产品的外观设计，使其更具时尚感和美感。
五、结语样条曲线作为SolidWorks建模中的重要工具，具有连接不同面的优点，可以应用于各种行业的产品设计中。
通过本文的介绍，相信读者对于在SolidWorks中创建不同面之间的样条曲线有了更深入的理解。
在日后的设计工作中，希望读者可以灵活运用样条曲线工具，为产品的外观设计提供更多可能性，创造出更加精美的作品。
SOLIDWORKS零件建模操作及实例第9章曲线曲面绘制和复杂零件建模
9.2 曲面
• 9.2.1 曲面的生成方式 • 9.2.2 曲面编辑
5.2 曲 面
曲面是一种可以用来生成实 体特征的几何体。
.1 拉伸曲面
拉伸曲面的操作步骤 绘制草图。单击图标按钮 ，或者【新建SolidWorks文 件】对话框中单击【零件】图标确定。从特征管理器中选 择 前视基准面→ 正视于→ 开始绘制草图→ 样条曲 线，绘制出“L”字样的草图，并选中，如图 所示。
图 草图
旋转曲面
旋转曲面。单击曲面工具栏上的【旋转曲面】图标按 钮 ，在“面—拉伸”中设置参数如图 所示。单击图 标按钮 ，得到如图 所示。
图 设置参数
图 旋转曲面
.3 扫描曲面
绘制草图。单击图标按钮 ，或者【新建SolidWorks 文件】对话框中单击【零件】图标确定。从特征管理 器中选择 前视基准面→ 正视于→ 开始绘制草图 → 样条曲线，绘制出草图如图 所示。
图 放样曲面实例
42
放样曲面
放样曲面的操作步骤
绘制草图。应用前面有关章节学习到的基准面建立及 草图绘制方法，绘制如图 所示的6个截面草图以及2个3D 草图（作为引导线用）。注意添加几何关系保证引导线 与所有的截面相交，即穿透或者重合。
放样曲面草图和引导线草图
放样曲面
放样曲面。单击曲面工具栏上的【放样曲面】图标按 钮 ，依次选取各个放样用的截面草图和引导线3D草图， 如图 所示。可通过查看预览，不满意可以添加截面、 引导线或者调整其它草图的尺寸，以达到满意的效果。
图 投影曲对话框图
7
9.1.1 投影曲线
5)单击 确定得到图 投影到圆柱面上的样条曲线。
图 投影到圆柱面上的曲线
8
9.1.ቤተ መጻሕፍቲ ባይዱ 投影曲线
solidworks曲面相交生成曲线
solidworks曲面相交生成曲线曲面相交是 Solidworks 中重要的曲面建模技巧之一，它能够将两个或多个曲面的交集生成曲线。
通过这一功能，用户可以精确地创建更加复杂的曲面形状，实现更高级别的设计要求。
下面，我将详细介绍 Solidworks 曲面相交的操作步骤和常用工具。
1. 打开 Solidworks 软件，新建一个零件文件开始建模工作。
点击“文件”菜单，选择“新建”并选择“零件”。
2. 在左侧的特征管理器中，选中基准平面（例如 XY 平面），点击“草图”工具，在该平面上创建两个或多个曲面。
3. 在草图中，使用绘图工具（如直线、圆弧、样条曲线等）创建需要进行相交的曲面。
4. 创建完曲面后，点击“退出草图”退出草图模式。
5. 在特征管理器中，选中“曲面”选项卡，点击“新建”按钮，在下拉菜单中选择“曲面相交”。
6. 在曲面相交的设置对话框中，选择需要相交的曲面，并确定交互选项。
7. 点击“确定”按钮后，Solidworks 将会自动计算并生成曲面相交的曲线。
8. 完成曲面相交后，您可以对生成的曲线进行编辑和调整。
可以使用修剪、延伸、圆角等功能进行加工和精细调整。
9. 通过曲面相交生成的曲线可以直接用于后续的建模工作，如创建特征、修复几何、融合曲面等。
除了基本的曲面相交操作，Solidworks 还提供了一些高级工具，用于进一步优化曲面建模的过程。
例如，您可以使用广义曲面工具进行平滑和修补曲面，使用截面曲线工具生成剖面曲线等。
总之，曲面相交是 Solidworks 中非常常用且强大的功能，通过它可以轻松地在建模过程中处理复杂的曲面关系，提高设计效率和质量。
同时，熟练掌握曲面相交的操作技巧，对于曲面建模的学习和应用也具有重要的意义。
希望以上内容对您有所帮助。
SW驱动方程画曲线
S W驱动方程画曲线 Document number：NOCG-YUNOO-BUYTT-UU986-1986UTSW正（余）弦曲线-螺旋线法如建立Y=4sinX+3（0≦X≦4π(两个周期)）函数曲线，在空白零件右视面草图绘制一个圆，尺寸对应如下图所示。
选择此草图圆，选择“螺旋线”命令，按如下图所示参数输入，这样就得到一个旋转两圈的螺旋线，将视图切换为前视图，在前视面上插入一个草图，将此螺旋线通过“转化实体引用”投影到前视面，如下左图所示。
这样就得到要的正弦曲线，如上右图所示。
SW方程式驱动的曲线一：显式方程1.正（余）弦曲线，函数解析式：Yx=A×si n(ωx+φ)+k1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω=2πT方程式：Yx:2*sin(3*x+pi/2)X1=-pi2，X2=pi2操作：在“草图”工具栏中点：，选择基准面，输入以下后，回车效果如下图示：图1-12：SW中画一次函数方程曲线函数解析式：Yx=Kx+b1一次函数是一条直线,y值与对应x值成正比例变化，比值为k2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0方程式:Yx=4*x+0函数图像：如图1-2所示，使用尺寸标注工具得出图像关键点对应的数值操作：在“草图”工具栏中点：，选择基准面，输入以下后，回车效果如下图示：图1-23：SW中画二次函数方程曲线函数解析式：Yx=ax2+bx+c1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
目标：模拟任意一条抛物线,a=、b=4、c=5方程式:Yx=1/2*(x^2)+4*x+5X1=-5,X2=3操作：在“草图”工具栏中点：，选择基准面，输入以下后，回车效果如下图示：图1-3参数方程1：SW中画阿基米德螺线函数解析式：1.阿基米德螺线亦称“等速螺线”，当一点P沿动射线OP以等速率运动的同时，这射线又以等角速度绕点O旋转，点P的轨迹称为“阿基米德螺线”。

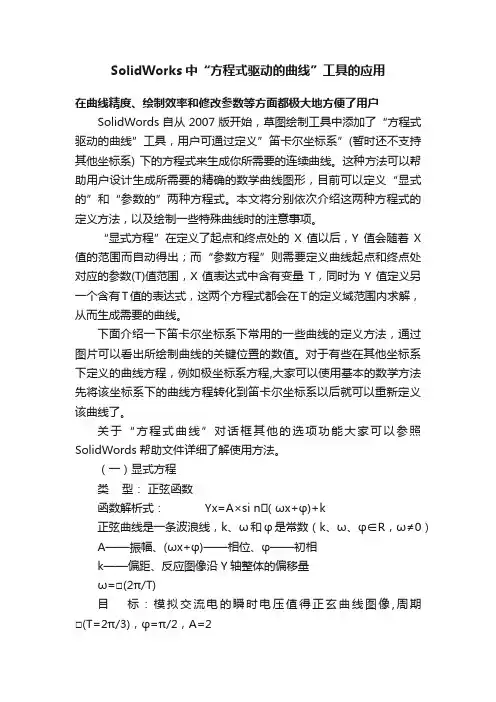

SolidWorks中“方程式驱动的曲线”工具的应用
SolidWorks中“方程式驱动的曲线”工具的应用在曲线精度、绘制效率和修改参数等方面都极大地方便了用户SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的X 值以后，Y 值会随着X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X值表达式中含有变量T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：Yx=A×si n( ωx+φ)+k正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）A——振幅、(ωx+φ)——相位、φ——初相k——偏距、反应图像沿Y轴整体的偏移量ω=□(2π/T)目标：模拟交流电的瞬时电压值得正玄曲线图像,周期□(T=2π/3)，φ=π/2，A=2操作：新建零件文件◊工具◊选择绘图基准面◊方程式驱动的曲线，键入如下方程。
方程式： Yx=2*sin〖(3*x+〗 pi/2)X1= - pi/2，X2= pi/2函数图像：如图1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式： Yx=kx+b一次函数是一条直线 , y值与对应x值成正比例变化，比值为kk、b是常数, x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件◊选择基准面◊驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式： Yx=ax^2+bx+c平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
solidworks用方程式驱动曲线
solidworks用方程式驱动曲线SolidWorks自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系)下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的X 值以后，Y值会随着X值的范围而自动得出;而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X值表达式中含有变量T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程，大家可以使用基本的数学方法先将该坐标系下的曲线方程转换到笛卡尔坐标系，以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWorks 帮助文件详细了解使用方法。
一、显式方程1.类型：正弦函数(1)函数解析式：。
其中，正弦曲线是一条波浪线，是常数(k 、ω、φ∈R，ω≠0);A是振幅、(ωx+φ)是相位、φ是初相;k是偏距，是反应图像沿Y轴整体的偏移量;且(2)目标：模拟交流电的瞬时电压值得到正弦曲线图像，周期(3)操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
(4)方程式：(5)函数图像：如图1所示，使用尺寸标注工具得出图像关键点对应的数值。
2.类型：一次函数(1)函数解析式：。
其中一次函数是一条直线，y值与对应x值成正比例变化，比值为k ;k 、b 是常数，x ∈R。
(2)目标：模拟速度—位置曲线，其中k=4，b=0。
(3)操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程。
solidworks曲面相交生成曲线
solidworks曲面相交生成曲线
在SolidWorks中，您可以使用曲面相交功能来生成曲线。
以下是一些步骤：
1. 打开SolidWorks，并打开包含您希望相交的曲面的零件或装配。
2. 定义要生成曲线的平面。
您可以使用Sketch工具创建一个平面或选择已经存在的平面。
3. 准备要相交的曲面。
您可以使用Sketch工具创建曲面，或选择在零件或装配中已经存在的曲面。
4. 在3D模型中，选择“工具”>“曲面”>“相交”。
5. 在“相交”对话框中，选择要相交的曲面和平面。
6. 点击“确定”开始相交。
SolidWorks将计算并生成曲线。
7. 您可以根据需要调整生成的曲线。
使用Sketch工具中的编辑工具或直接在曲线上操作点和线条进行调整。
请注意，曲面相交功能在SolidWorks不适用于所有情况，并且结果可能会受到曲面几何性质和定义的影响。
在使用曲面相交功能之前，建议先熟悉SolidWorks的曲面建模功能和曲线操作技巧。
solidworks 空间曲线 方程式
solidworks 空间曲线方程式
在SolidWorks中，可以使用多种方法来表示和绘制空间曲线，其中一种常用的方法是使用参数方程式表示空间曲线。
参数方程式可以通过定义曲线上每个点的x、y和z坐标随参数t的
变化而变化来描述曲线。
例如，要表示一个螺旋线空间曲线，可以使用以下参数方程式：
x = r * cos(t)
y = r * sin(t)
z = h * t
其中，r和h是常数，分别表示螺旋线的半径和高度，t是参数，表示曲线上的位置。
要在SolidWorks中绘制这个螺旋线曲线，可以按照以下步骤
进行：
1. 打开SolidWorks并创建一个新的零件文档。
2. 打开零件文档后，选择"曲线"工具栏上的"曲线"图标，然后
选择"参数曲线"。
3. 在参数方程式对话框中，输入上述螺旋线曲线的参数方程式。
4. 设置参数的取值范围，以便控制曲线的长度和细节。
5. 点击"确定"按钮来生成曲线。
6. 可以使用SolidWorks的其他绘图工具来进一步处理和修饰
曲线形状。
通过类似的方式，您可以使用参数方程式来表示和绘制各种不
同的空间曲线，如椭圆曲线、自由曲线等。
不同的曲线需要不同的参数方程式来表示，但基本的思路是类似的。
请注意，以上只是一种表示空间曲线的方法，SolidWorks还提供了其他的曲线表示和绘制方法，如使用样条曲线、函数曲线等。
具体选择哪种方法取决于您对曲线的要求和设计需要。
SW驱动方程画曲线
SW正（余）弦曲线-螺旋线法如建立Y=4sinX+3（0≦X≦4π(两个周期)）函数曲线，在空白零件右视面草图绘制一个圆，尺寸对应如下图所示。
选择此草图圆，选择“螺旋线”命令，按如下图所示参数输入，这样就得到一个旋转两圈的螺旋线，将视图切换为前视图，在前视面上插入一个草图，将此螺旋线通过“转化实体引用”投影到前视面，如下左图所示。
这样就得到要的正弦曲线，如上右图所示。
SW方程式驱动的曲线一：显式方程1.正（余）弦曲线，函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω方程式：Yx:2*sin(3*x+pi/2) X1=-，X2=操作：在“草图”工具栏中点：，选择基准面，输入以下后，回车效果如下图示：图 1-12：SW中画一次函数方程曲线函数解析式：Yx=Kx+b1一次函数是一条直线 , y值与对应x值成正比例变化，比值为k2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0方程式: Yx=4*x+0函数图像：如图 1-2 所示，使用尺寸标注工具得出图像关键点对应的数值操作：在“草图”工具栏中点：，选择基准面，输入以下后，回车效果如下图示：图 1-23：SW中画二次函数方程曲线函数解析式：Yx=1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
目标：模拟任意一条抛物线,a= 、b=4、c=5方程式: Yx=1/2*(x^2)+4*x+5 X1=-5, X2=3操作：在“草图”工具栏中点：，选择基准面，输入以下后，回车效果如下图示：图 1-3参数方程1： SW中画阿基米德螺线函数解析式：1.阿基米德螺线亦称“等速螺线”，当一点P沿动射线OP以等速率运动的同时，这射线又以等角速度绕点O旋转，点P的轨迹称为“阿基米德螺线”。
2.笛卡尔坐标方程式为：3．将r带入方程整理后在SolidWorks中表示为：t代表螺旋圈数、v理解为P点在射线OP上的直线速率目标方程式：Xt:10*(1+t)*cos(t*2*pi) Yt: 10*(1+t)*sin(t*2*pi)操作：在“草图”工具栏中点：，选择基准面，输以入下后，回车效果如下图示：图 1-41.通过三角函数诱导公式进一步推倒得到以下结果，红色位置代表曲线绕原点的旋转弧度值。
SolidWorks驱动方程曲线简单教程
SolidWorks中“方程式驱动的曲线”工具的应用自从SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的X 值以后，Y 值会随着X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X值表达式中含有变量T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω目标：模拟交流电的瞬时电压值得正玄曲线图像,周期，φ=，A=2操作：新建零件文件工具选择绘图基准面方程式驱动的曲线，键入如下方程。
方程式：X1=- ，X2=函数图像：如图1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图1-1类型：一次函数函数解析式：Yx=1一次函数是一条直线, y值与对应x值成正比例变化，比值为k 2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件选择基准面驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图1-2类型：二次函数函数解析式：Yx=1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
SolidWorks曲线曲面设计
参数化设计需要建立参数之间的逻辑关系。
详细描述
在进行曲线曲面的参数化设计时，需要建立参数之间的逻 辑关系，以确保设计方案的一致性和准确性。通过定义参 数之间的关联关系，可以减少设计错误并提高设计的效率 。
总结词
参数化设计需要借助草图和特征技术来实现。
详细描述
曲线曲面的参数化设计需要借助草图和特征技术来实现。 通过创建草图并应用特征技术，可以构建复杂的曲线和曲 面模型。同时，通过参数的调整，可以方便地修改设计方 案并保持其一致性。
01
02
03
04
编辑曲线的控制点
通过移动控制点可以修改曲线 的形状和位置。
修改曲线的阶数
改变曲线的阶数可以调整曲线 的平滑度和弯曲程度。
曲线的镜像和复制
可以对曲线进行镜像或复制操 作，以创建新的曲线。
曲线的修剪和延伸
可以对曲线进行修剪或延伸， 以满足设计需求。
02
曲面设计基础
曲面的基本概念
01
曲面
要点一
总结词
要点二
详细描述
建筑美学、结构合理性
该案例涉及一座高层建筑的外观设计，要求体现现代建筑 美学并确保结构合理性。设计师利用SolidWorks的曲面建 模工具，构建出流畅的曲线和曲面，以实现建筑外观的流 线型设计。同时，通过分析曲面的应力分布和支撑结构， 确保建筑物的结构安全和稳定性。最终呈现出一个既美观 又实用的建筑模型。
由一条或多条曲线按一定规律和条件形成的连续的轮廓线所围成的三维
图形。
02
曲面的分类
根据形成方式，曲面可分为规则曲面和自由曲面。规则曲面由数学公式
定义，如球面、圆柱面等；自由曲面则没有固定形状，可以随意变化。
SolidWorks驱动方程曲线简单教程
SolidWorks中“方程式驱动的曲线”工具的应用自从SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的 X 值以后，Y 值会随着 X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X 值表达式中含有变量 T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω目标：模拟交流电的瞬时电压值得正玄曲线图像,周期，φ=，A=2操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
方程式：X1=- ，X2=函数图像：如图 1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式：Yx=1一次函数是一条直线 , y值与对应x值成正比例变化，比值为k 2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图 1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式：Yx=1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
SolidWorks 中构建曲线的两种方法
SolidWorks 中构建曲线的两种方法发布时间：2013-01-16 08:59:06SolidWorks 是基于Windows 平台的三维机械设计软件, 是Windows 原创软件的典型代表。
自问世以来, 以其优异的性能、易用性和创新性, 极大地提高了机械设计工程师的设计效率, 已成为机械设计领域的主流软件。
在工程图方面, SolidWorks 根据我国用户的反馈意见, 不断增强软件对我国国家标准的支持力度, 使用户可以更加快捷、高效地生成符合国家标准的工程图。
曲线在SolidWorks 中具有非常重要的作用, 可以使用曲线来生成实体特征、曲面特征；也可将曲线用作扫描特征的路径或引导曲线, 或用作放样特征的引导曲线、拔模特征的分割线等等。
尤其是在开展工业设计的复杂曲面造型时, 曲线更是必备的工具。
如何高效率的构建合适的3D 曲线是SolidWorks的重要应用技能。
以下将结合实例说明在SolidWorks 中构建曲线的两种方法。
1通过XYZ 点坐标构建曲线在SolidWorks 中“通过XYZ 点的曲线”命令能通过一系列的XYZ 坐标值构建3D 曲线, 可以在类似Excel的对话框中依次输入曲线点的坐标, 也可以从文本文件( *.txt 或*.sldcrv) 中读入曲线坐标值, 将按照点的输入顺序或文件中所列的顺序依次通过这些点构建曲线。
构建曲线方法如下:选择下拉菜单的【插入】→【曲线】→【通过XYZ点的曲线】或单击【通过XYZ 点的曲线】的按钮。
1.1通过对话框输入坐标点通过对话框输入XYZ 点坐标构建曲线时, 直接在【曲线文件】对话框中输入曲线的点坐标, 坐标点输入完成后, 点击对话框的【确定】生成曲线, 图1所示为输入正弦曲线的点坐标。
图1、在对话框中输入曲线参数1.2从文本文件输入数据从文本文件输入数据构建曲线时, 不必在对话框中依次输入坐标值, 可以从包含相应曲线坐标数据的文本文件中输入数据。
