计算机辅助编程
APT数控语言辅助编程
函数定义
apt语言支持自定义函数，方便 重复使用和模块化开发。
程序结构
apt语言遵循标准的程序结构， 包括主程序、子程序和中断程 序等。
apt数控语言的应用范围
数控机床编程
apt语言广泛应用于数控机床编程， 能够实现高效、精确的加工控制。
自动化生产线控制
VS
实例二
编写一个数控机床控制器程序，用于控制 机床的运动和加工过程。该程序需要与机 床的硬件接口进行通信，接收加工指令并 控制机床的运动，同时还需要实时监测加 工状态并进行异常处理。
04
apt数控语言编程技巧和优化
编程技巧
变量命名规范
使用有意义的变量名，避免使用单个字符或无意 义的缩写，以增加代码的可读性。
06
结论
主要观点和结论
1 2 3
apt数控语言的优势
apt数控语言在编程过程中具有高效、精确和易 用的特点，能够显著提高编程效率和降低错误率。
apt数控语言的适用范围
apt数控语言适用于各种类型的数控机床，包括 铣床、车床、加工中心等，能够满足各种复杂的 加工需求。
apt数控语言的发展趋势
随着技术的不断进步，apt数控语言将朝着更加 智能化、自动化的方向发展，进一步提高编程效 率和加工精度。
设计程序结构
根据需求分析的结果，设计程序的总体结构和流程。这包 括确定程序的各个模块和函数，以及它们之间的相互关系 。
编译和测试
将编写好的代码进行编译，生成可执行文件或库文件。然 后进行测试，确保程序能够正常运行，并满足生成程序 ，用于将工件加工成特定形状。该程序 需要读取工件的三维模型数据，然后根 据加工要求生成加工路径，最后输出加 工指令。
东大17秋学期《计算机辅助数控编程》在线作业1
18春奥鹏东大17秋学期《计算机辅助数控编程》在线作业1试卷总分：100 测试时间：--单选题、单选题（共20 道试题，共100 分。
）1.CAD/CAM系统中把图形数据或指令传送给计算的一种装置是，其功能包括输入点的坐标、输入具体的数值、确定选项、拾取图形目标和输入文本等。
A.输出设备B. 存储器C. 输入设备D. 主机满分：5 分2.CAD/CAM系统由硬件系统和软件系统组成，其硬件系统由计算机及其外围设备组成。
外围设备主要包括输入/输出设备和设备等。
A.打印B. 数控C. 键盘D. 成形满分：5 分3.图标按钮的定位方式是。
A. 平行距离B. 角度C. 两点重合D. 点到线上满分：5 分4.CAD/CAM系统中结构分析常用的方法是，这是一种数值近似解方法，用来对产品三维模型，尤其是结构形状比较复杂的零件进行静态和动态特性计算，以及进行零件的强度、刚度、震动、热变形、磁场、温度场强度和应力分布状态等的计算分析。
A.虚拟现实B. 仿生模拟C. 有限元法D. 力学分析满分：5 分5.适于加工复杂的箱体类零件、泵体、阀体、壳体的设备有卧式镗铣床和。
A.立式镗床B.卧式加工中心C.卧式车床D.立式铣床满分：5 分6.图标按钮的功能创建是。
A. 孔B. 凸台C. 键槽D. 型腔满分：5 分7.按照对零件几何信息和拓扑信息的描述及存储方法可将几何造型划分为线框造型、曲面造型和造型。
A.实体B. 平面C. 特征D. 几何满分：5 分8.几何造型分为线框造型、和实体造型。
A.曲面造型B. 特征造型C. 几何造型D. 平面造型满分：5 分9.对计算机系统硬件及系统配置的各种软件进行全面控制和管理的底层软件是，负责计算机系统内所有软件和硬件资源的监控和调度，使其协调一致、高效率地运行。
A.应用软件B. 主机C. 操作系统D. CPU满分：5 分10.计算机内的加工程序可经传输给机床的数控系统。
A.光线B.通信接口C.网线D.人机接口满分：5 分11. 就工程数据管理而言，CAD/CAM系统应具有良好的信息传输管理功能和功能，支持产品设计与制造全过程的信息传输与交换，并可以在多个设计者或设计小组之间实现信息传输及共享。
数控加工计算机辅助编程精品PPT课件
9
湖南工程学院 Hunan Institute of Engineering
Cimatron
Cimatron是一个集成的CAD/CAM产品，在一个 统一的系统环境下，使用统一的数据库，用 户可以完成产品的结构设计、零件设计、输 出设计图纸，可以根据零件的三维模型进行 手工或自动的模具分模，再对凸、凹模进行 自动的NC加工，输出加工的NC代码
11
湖南工程学院 Hunan Institute of Engineering
Master CAM
Master CAM是由美国CNC Software 公司 推出的基于PC平台上的CAD/CAM软件，它具有 很强的加工功能，尤其在对复杂曲面自动生成加 工代码方面，具有独到的优势。由于Master CAM 主要针对数控加工，零件的设计造型功能不强， 但对硬件的要求不高，且操作灵活、易学易用且 价格较低，受到中小企业的欢迎。该软件被公认 为是一个图形交互式CAM数控编程系统。本书下 面将对该软件作详细介绍。
6
湖南工程学院 Hunan Institute of Engineering
UGII CAD/CAM系统
UGII CAD/CAM系统具有丰富的数控加工编程能力，是目前市 场上数控加工编程能力最强的CAD/CAM集成系统之一，其功 能包括： (1)车削加工编程。 (2)型芯和型腔铣削加工编程 (3)固定轴铣削加工编程。 (4)清根切削加工编程。 (5)可变轴铣削加工编程。 (6)顺序铣削加工编程。 (7)线切割加工编程。 (8)刀具轨迹编辑。 (9)刀具轨迹干涉处理。 (10)刀具轨迹验证、切削加工过程仿真与机床仿真。 (11)通用后置处理。
第七章数控车床自动编程
着现代加工业的发展，实际生产过程中，比较复杂的二维零件、具有曲线轮廓和三维复杂零件越来越多，手工编程已满足不了实际生产的要求。
如何在较短的时间内编制出高效、快速、合格的加项目序，在这种需求推动下，数控自动编程得到了很大的发展。
7. 1什么叫自动编程自动编程又称为计算机辅助编程。
其定义是：利用计算机(含外围设备>和相应的前置、后置处理程序对零件源程序进行处理，以得到加项目序单和数控带的一种编程方式。
7. 2自动编程的工作过程自动编程的工作过程如图7-1所示。
图7-1 自动编程的工作过程从自动编程的工作过程中可以看出，数控语言、编译程序和通用电子计算机是实现自动编程的必备条件。
7.2.1数控语言数控语言是指其语言、语法程序所必需的一套规定语句及其应用规则。
通过数控语言而编写的零件程序与用规定地址指令和格式编写的可直接用于机床的零件加项目序有着本质的区别，这种程序称为零件源程序，又称为计算机输入程序。
零件源程序是电子计算机进行各种处理工作的依据，其内容包括零件的形状、尺寸、刀具及其动作、切削条件等方面参数，以及机床的各种辅助功能等。
零件源程序(单和带>必须在自动编程的准备工作中，由手工方式提前准备好，以便计算机接收。
7.2.2编译程序为了使电子计算机识别零件源程序，必须在计算机内存放有处理零件源程序的软件，即编译程序。
编译程序可对其源程序的语句、语法进行检查(自诊断>，然后阅读、译码、分类，以及进行十→二进制数的转换等。
不同的编译程序可以处理不同的源程序。
7.2.3通用电子计算机通用电子计算机是自动编程的核心设备，被称为自动编程的“主机”。
该计算机将其输入的零件源程序通过相应的编译程序进行翻译、轨迹计算及工艺处理等前置处理工作后，由针对特定机床和加工性质(车、铣、电等>的机内后置处理程序处理，然后通过联网的外围设备制成加项目序单和数控带。
7. 3自动编程的分类方法随自动编程一般可按所用设备(编程系统>、插补类型和编程语言等进行分类，目前多按所用设备(除数控机床已具备其直接编程功能外>分类。
CAM计算机辅助制造

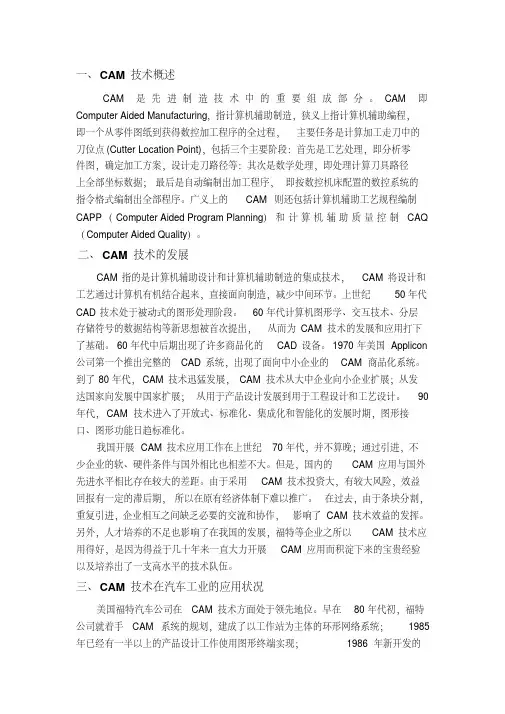

一、CAM技术概述CAM是先进制造技术中的重要组成部分。
CAM即Computer Aided Manufacturing，指计算机辅助制造，狭义上指计算机辅助编程，即一个从零件图纸到获得数控加工程序的全过程，主要任务是计算加工走刀中的刀位点(Cutter Location Point)，包括三个主要阶段：首先是工艺处理，即分析零件图，确定加工方案，设计走刀路径等：其次是数学处理，即处理计算刀具路径上全部坐标数据；最后是自动编制出加工程序，即按数控机床配置的数控系统的指令格式编制出全部程序。
广义上的CAM则还包括计算机辅助工艺规程编制CAPP（Computer Aided Program Planning）和计算机辅助质量控制CAQ （Computer Aided Quality）。
二、CAM技术的发展CAM指的是计算机辅助设计和计算机辅助制造的集成技术，CAM将设计和工艺通过计算机有机结合起来，直接面向制造，减少中间环节。
上世纪50年代CAD技术处于被动式的图形处理阶段。
60年代计算机图形学、交互技术、分层存储符号的数据结构等新思想被首次提出，从而为CAM技术的发展和应用打下了基础。
60年代中后期出现了许多商品化的CAD设备。
1970年美国Applicon 公司第一个推出完整的CAD系统，出现了面向中小企业的CAM商品化系统。
到了80年代，CAM技术迅猛发展，CAM技术从大中企业向小企业扩展；从发达国家向发展中国家扩展；从用于产品设计发展到用于工程设计和工艺设计。
90年代，CAM技术进入了开放式、标准化、集成化和智能化的发展时期，图形接口、图形功能日趋标准化。
我国开展CAM技术应用工作在上世纪70年代，并不算晚；通过引进，不少企业的软、硬件条件与国外相比也相差不大。
但是，国内的CAM应用与国外先进水平相比存在较大的差距。
由于采用CAM技术投资大，有较大风险，效益回报有一定的滞后期，所以在原有经济体制下难以推广。
CAXA线切割计算机辅助编程软件
３. CAXA图标菜单简介 １）基本曲线 直线 绘制各类直线段。 圆弧 绘制圆弧。 圆 绘制圆 矩形 绘制矩形。 中心线 绘制孔或轴的中心线。 样条线 绘制样条曲线。 轮廓线 绘制直线和圆弧首尾构成的首尾相接或不相接的一条轮廓线。 等距线 以等距方式生成一条或同时生成数条给定曲线的等距线。 ２）高级曲线 正多边形 绘制任意正多边形 椭圆 绘制椭圆 孔/轴 在给定位置画出带有中心线的孔和轴。 波浪线 在给定方式生成波浪曲线。 双折线 绘制双折线。 公式曲线 按给定公式绘制曲线。 填充 将一块封闭区域用一种颜色填满。 箭头 绘制单个实心箭头或给弧、直线增加实心箭头。 点 生成弧立点实体。 齿轮设计 绘制齿轮。 花键设计 绘制花键。 位图矢量化 读入图形文件，生成文字轮廓曲线。
一、CAXA线切割用户界面与绘图 1、用户界面 与传统的线切割编程软件相比，CAXA线切割编程的界面更加友好， 操作更加方便。下面将就要介绍线切割编程的界面及使用方法，如图 ４－５－3所示。
图４－５－3用户界面 如图为CAXA线切割编程的设计界面，主要有三大部分组成：绘图 功能区、菜单、状态显示和提示区。
CAXA线切割计算机辅助编程软件 CAXA线切割是一个面向线切割机床数控编程的软件系统。同时 它也是面向线切割加工行业的计算机辅助自动编程工具软件。 CAXA线切割可以为各种线切割机床提供快速、高效率。高品质的 数控编程代码，极大地简化了数控编程人员的工作。CAXA线切割 对于在传统编程方式下很难完成的工作，它都可以快速、准确地 完成。CAXA线切割能够提供线切割机床自动编程工具，提高效率。 CAXA线切割可以交互方式绘制需切割的图形，生成带有复杂形状 轮廓的两轴线切割加工轨迹。CAXA线切割支持快走丝线切割机床， 可输出3B后置格式。
《计算机辅助制造》课大作业--编程说明书
《计算机辅助制造》综合作业一、数控车削加工程序编制应用MasterCAM软件编写如下图所示的零件的数控车削加工程序。
1、零件图2、毛坯图该零件车削加工取用的毛坯尺寸为外径60mm,内径15mm,长度135mm的管件。
3、工艺分析序号工步内容刀具号主轴转速(r/min)进给转速(mm/min)背吃刀量(mm)备注1 粗车端面T01 550 100 22 精车端面T01 800 60 0.53 粗车外圆（不含圆弧）T02 550 80 24 粗车R16圆弧面T02 550 80 25 精车外圆T02 800 50 0.56 切外退刀槽T03 350 307 车外螺纹T04 2008 粗镗内孔T05 300 40 19 精镗内孔T05 400 30 0.510 切内退刀槽T06 200 2511 车内螺纹T07 1004、绘制零件轮廓线运用SolidWorks三维造型软件绘制零件草图，并在MasterCAM软件打开以*.IGES格式保存的文件，零件轮廓线如下图所示。
零件轮廓线5、设定工件坐标系（以右端面为例）按键盘上的<F9>键，图形会出现两条棕色的直线，其交点即为当前工件坐标的原点。
工件原点移动的方法：点击菜单<转换>→<平移>，然后全选“图形区域所有线段”按回车确认，在弹出的<平移>对话框中，选择<移动>，<从一点到另一点>，然后选择图形上要平移的点，回车确认。
工件坐标系设定6、机床类型选择及毛坯定义机床类型选择：点击菜单<机床类型>→<车床>→<默认>毛坯定义：在软件页面左侧<操作管理>中，点击<属性>→<材料设置>→<信息内容>，在弹出的<机床组件材料>对话框中，对毛坯进行参数设置。
毛坯参数设置7、刀具路径生成及参数设置(因该零件加工为调头件加工，所以刀具路径分为左右两部分)a、右半部分：1）粗车端面点击<刀具路径>→<车端面>，具体参数设置如下图所示。
计算机辅助造型与编程《MASTERCAM》课程标准
课程名称：计算机辅助造型与编程《MASTERCAM》适用专业：数控技术、精密机械学时：40（一）课程定位课程的性质：《计算机辅助造型与编程》课程是数控技术专业的专业核心课程，重点是通过计算机辅助设计与计算机辅助制造实现产品快速设计与虚拟制造的基础。
通过本课的学习，要求学生熟练应用MASTERCAM软件实现机械产品的造型设计任务；能熟练应用MASTERCAM数控铣软件，掌握各种典型铣削类零件的造型方法及自动编程技术；能熟练应用MASTERCAM软件，掌握各种铣削类典型零件的造型方法及自动编程方法等。
课程的作用：本课程在专业人才培养过程中起到核心作用。
学完本课程，能够达到“熟练应用常用的CAD/CAM软件进行计算机辅助造型和自动编程的能力，为后续的毕业设计和走向工作岗位奠定坚实的基础。
（二）课程设计思路该课程标准的设计思路是以数控编程、程序检测、程序修改、自动编程、生产管理等职业岗位需求为导向，突出课程教学能力培养目标，以平面造型、曲面造型，实体造型，平面编程，曲面编程，实体编程为主体，各类机械产品编程等项目为载体，并将项目分解为若干个任务用以培养和训练学生的职业岗位能力；在教学过程中，以学生为主体，实施教、学、做一体化、典型的产品设计学习以及引入企业真实生产任务相结合的教学模式。
（三）课程目标1. 课程总体目标通过本课程零件编程与加工内容的学习和训练，根据职业岗位关键能力并结合国家人力资源部对数控加工中级工考核鉴定大纲的要求，学生学习完本课程应达到数控铣床加工中级工职业资格证书的要求。
2. 知识、能力与素质目标（1）知识目标①通过使用用三维CAD软件进行二维草图绘制和三维零件造型，掌握典型产品零件的三维模型造型及曲面造型的方法与技巧。
②通过使用三维CAD软件完成三维零件的装配，并掌握零件装配的方法与技巧。
③能按机械零部件的结构设计和绘制标准要求生成工程图。
④能过熟练使用CAM软件进行铣削类零件造型和数控加工自动编程。
机械CADCAM技术第八章计算机辅助数控加工编程
①O2、O3分别在P2L2、P3L3上 ② O2O3=O2P2+O3P3 ， 相 切 于 P
点。
2、球头铣刀行距和步长的确定
平面 加工
s 2 r刀2 （r刀 H )2 2 H (2r刀 H）
H（残留高度）< Ra（粗糙度）
曲面 加工
r刀
s 2 H(2r刀 H） R /(r刀 R)
过N点作P2P3垂线PN，与P2l2、P3l3相 交于O2、O3；
以O2、O3为圆心，以P2O2、P3O3为半 径作圆弧C1、C2，即为所求的内切圆弧。
c)外切圆弧 点P1和P4在P2、P3点连线的两侧
作图方法： • 过P2点作∠P1P2P3的角平分线
P2L2； • 过P3点作∠P2P3P4的角平分线
功能
M00
程序停止
M15
正向快速移动
M49
速度修正失效
M01
计划结束
M16
反向快速移动
M50
3号冷却液开
M02
程序结束
M17-M18
不指定
M51
4号冷却液开
M03
主轴顺时针转动
M19
主轴定向停止 M52-M54
不指定
M04
主轴逆时针转动 M20-M29
永不指定
M55
直线位移到位置1
M05
主轴停止
M30
加 工 面 选 择
加 工 工 艺 分 析
刀 轨 文 件 生 成
编刀 辑位 修验 改证
后 置 处 理
加 工 仿 真
机 床 加 工
CAD
加工 刀具库 参数库 材料库
CAM模块
计算机辅助编程
40
7-2-4 计算机辅助数控编程
计算机辅助编程方法概述
图形交互编程 ( 20世纪70年代)
图形交互编程是在数控语言自动编程的基础上，增加图形 功能实现的。
编程人员可以依据零件图，将与数控加工相关的几何信息 输入计算机，然后以人机对话的方式就零件图形的定义、 刀具的选择、起刀点的确定、走刀路线的安排以及加工参 数的选择等内容，
22
7-2-2 数控编程概述
数控机床的坐标系定义
2.确定Ｘ轴
✓ 对于机床主轴带动工件旋转的机床，如车床、磨床等，则在水 平面内选定垂直于工件旋转轴线的方向为Ｘ轴，且刀具远离主轴 轴线方向为Ｘ轴的正方向。 ✓ 对于机床主轴带动刀具旋转的机床：
当主轴是水平的，如卧式铣床、卧式镗床等，则规定人面对 主轴，选定主轴左侧方向为Ｘ轴正方向； 当主轴是竖直时，如立式铣床、立式钻床等，则规定人面对 主轴，选定主轴右侧方向为Ｘ轴正方向。
⑴ 根据零件图样对零件进行工艺分析，确定加工 路线和工艺参数。 ⑵ 根据零件的几何形状尺寸计算数控机床运动所 需数据。 ⑶ 根据计算结果及确定的加工路线，按规定的格 式和代码编写零件加工程序单。 ⑷ 输入数控系统，对所编程序进行仿真。
35
7-2-3 手工编程
手动编程的特点
⑴ 只适于简单零件和简单路径； ⑵ 出错率高； ⑶ 效率低，一般编程时间与加工时间之 比为30:1； ⑷ 计算精度低。
7-1 CAM技术概述
▪ 机械制造系统及其组成 ▪ 计算机辅助制造系统的层次结构 ▪ 机械制造自动化的发展与变化 ▪ 计算机辅助制造的范畴及应用
1
7-1-1 机械制造系统及其组成
计算机辅助工程师岗位职责
计算机辅助工程师岗位职责计算机辅助工程师是一种技术工程师，负责利用计算机工具和软件来辅助完成工程设计、模拟和分析等任务。
以下是计算机辅助工程师的岗位职责：1.参与工程设计和开发：计算机辅助工程师需要和其他工程师合作，利用计算机辅助设计（CAD）和数字化工具，进行工程的设计和开发。
他们需要准确理解设计规范和标准，并能够快速完成图纸和模型的绘制、修改和优化等任务。
2.进行工程分析和模拟：计算机辅助工程师需要使用工程分析软件（如有限元分析软件）进行模拟和分析，以验证设计和预测工程性能。
他们需要熟练掌握分析软件的使用方法，准确理解工程所涉及的数学和物理原理，从而进行准确的数据分析和解释。
3.编写程序和脚本：计算机辅助工程师需要编写和维护程序和脚本，以便在CAD软件中支持自动化操作和工作流程集成。
他们需要熟练掌握编程语言和脚本语言（如Python、VB等），以便开发自定义的工具和插件，从而更好地支持工程设计和开发。
4.协调和沟通：计算机辅助工程师需要与其他工程师、项目经理、客户和供应商等进行协调和沟通。
他们需要准确地理解需求和技术规格，能够提供专业的意见和建议，从而确保工程进展顺利并达到预期的结果。
5.维护工作流程和标准：计算机辅助工程师需要维护工作流程和标准，并确保团队成员遵守这些标准。
他们需要制定和实施最佳实践和标准操作流程，从而提高生产效率和工作质量。
6.培训和支持：计算机辅助工程师需要为其他团队成员提供培训和支持，以便他们能够正确使用工程软件和工具。
他们需要撰写技术文档和培训材料，提供常见问题解答和技术支持，从而最大限度地提高团队成员的技术水平和工作效率。
总之，计算机辅助工程师是工程设计和开发中不可或缺的一员，其岗位职责包括工程设计和开发、工程分析和模拟、编写程序和脚本、协调和沟通、维护工作流程和标准，以及培训和支持等方面。
《计算机辅助编程与加工(数车)》教学大纲
淮海技师学院《计算机辅助编程与加工（数车）》教学大纲课程名称：计算机辅助编程与加工（数车）课程性质：单科精进总学时： 72适用专业：数控加工专业一、教学目的与要求（一）课程性质和内容《计算机辅助编程与加工（数车）》是数控专业的一门重要专业基础课程。
通过本课程的学习使学生能够利用CAXA数控车绘制二维图形、自动编程、生成加工程序、后置处理、各参赛的设置、零件的传输、零件加工的能力，培养学生实际动手操作能力。
学习好本门课程知识为以后工作中打下良好的基础。
（二）课程任务和要求通过本课程的学习让学生掌握了CAXA数控车自动编程软件的基本操作，能够完成轴、套类零件的绘图到生成程序的全过程，并且具备相应的实际操作能力完成零件的加工，培养其动手操作能力。
具体要求如下：1、了解CAXA数控车自动编程软件的基本概念和涉及内容；2、熟悉CAXA数控车自动编程软件的界面、绘图环境设置、层的操作；3、掌握基本绘图生成程序、后置处理、程序的传输等方法；4、掌握数控车床的基本操作；5、完成轴套类零件的绘制和数控加工；6、培养学生机械零件二维设计的能力；7、培养学生CAD设计能力；8、培养学生耐心、细致的学习态度；9、培养学生勇于创新的精神；（三）教学中应注意的问题1、根据技工学校的培养目标，本课程在教学中必须注重以基本图形绘制造型为主，造型和自动编程相结合，以绘图促加工的原则。
由于本课程实践性较强，在教学中，必须充分注意讲和练的结合。
2、教学与生产实习相结合，要尽量利用与本专业有关的零部件图例或实物组织教学。
本课程的教学环节有讲课、习题课、阶段测试、计算机绘图等。
讲课内容要少而精、重点突出，着重把基本方法讲清楚，注重平时练习。
二、教学内容与学时分配三、各部分知识点（或子项目）及教学要求项目一外形轮廓零件的加工24课时教学目标最终目标：能使用CAXA数控车完成外轮廓零件的造型、程序的生成、参数的设置、程序的传输，并且把零件加工出来。
第3章-4 APT语言自动编程
3）后置处理程序灵活多变：同一个零件在不同的数控机 床上加工，由于数控系统的指令形式不尽相同，机床 的辅助功能也不一样，伺服系统的特性也有差别，因 此，数控程序也应该是不一样的。但前置处理过程中， 大量的数学处理，轨迹计算却是一致的。这就是说， 前置处理可以通用化，只要稍微改变一下后置处理程 序，就能自动生成适用于不同数控机床的数控程序来。 对于不同的数控机床，取用不同的后置处理程序，等 于完成了一个新的自动编程系统，极大的扩展了自动 编程系统的使用范围。
其中 ：“C1”为几何元素标志符； “CIRCLE”为几何元素专用字；
“10，60，12.5”分别为圆的圆心坐标和半径。
1、点的定义
（1）由给定坐标值定义点
其格式为:
标识符=POINT/x，y，z;
如已知坐标值，可以写成如下的形式：
P = POINT/10，20，15;
（2）由两直线的交点定义点：
4.自动编程的分类
按输入方式的不同，自动程序编制系统分为：
(1)语言输入方式：指加工零件的几何尺寸、工艺要求、 切削参数及辅助信息等都用数控语言编写成源程序后， 输入到计算机中，再由计算机进一步处理得到零件程 序加工单及穿孔纸带；
(2)图形输入方式：指用图形输入设备(如数字化仪)直接 地把图形信息输入给计算机并在CRT上显示出来；再 进一步处理，最终得到加工程序及控制介质。 (3)语音输入方式：又称为语音编程。它采用语音识别器， 将操作员发出的加工指令声音转变为加工程序。
计算机辅助数控编程
着多种指令和数据，它相应着零件旳一段加工过程。常见旳程序段格式有固定顺 序格式、分隔符顺序格式及字地址格式三种。而目前常用旳是字地址格式。经典 旳字地址格式如图。
数控加工程序旳程序段格式 每个程序段旳开头是程序段旳序号，以字母N和四位数字表达；接着一般是准
除了字符编码原则外，更主要旳是加工程序指令旳原则化，主要涉及 准备功能码（G代码）、辅助功能码（M代码）及其他指令代码。 我国机 械工业部制定了有关G代码和M代码旳JB3202-1983原则，它与国际上使 用旳ISO1056－1975E原则基本一致。
➢数控机床旳坐标系定义 数控机床经过各个移动件旳运动产生刀具与工件之间旳相对运动来实
5. 此类软件都是在通用计算机上运营旳，不需要专用旳编程机，所以 非常便于普及推广。
图形交互式自动编程旳基本环节 从总体上讲，其编程旳基本原理及基本环节大致上是一致旳，归纳起
来可分为五大环节： 几何造型
几何造型就是利用三维造型CAD软件或CAM软件旳三维造型、编辑修 改、曲线曲面造型功能把要加工旳工件旳三维几何模型构造出来，并将 零件被加工部位旳几何图形精确地绘制在计算机屏幕上。与此同步，在 计算机内自动形成零件三维几何模型数据库。它相当于APT语言编程中， 用几何定义语句定义零件旳几何图形旳过程，其不同点就在于它不是用 语言，而是用计算机造型旳措施将零件旳图形数据输送到计算机中。这 些三维几何模型数据是下一步刀具轨迹计算旳根据。自动编程过程中， 交互式图形编程软件将根据加工要求提取这些数据，进行分析判断和必 要旳数学处理，形成加工旳刀具位置数据。
2. 图形交互式自动编程软件和相应旳CAD软件是有机地联在一起旳一 体化软件系统，既可用来进行计算机辅助设计，又能够直接调用设计好旳 零件图进行交互编程，对实现CAD/CAM一体化极为有利。
CAM 有五个常见解释
CAMCAM 有五个常见解释：1、CAM(computer Aided Manufacturing，计算机辅助制造)：利用计算机来进行生产设备管理控制和操作的过程。
它输入信息是零件的工艺路线和工序内容，输出信息是刀具加工时的运动轨迹(刀位文件)和数控程序。
2、补充和另类医学，complementary and alternative medicine。
亦指内容可寻址存储器（Content Addressable Memory）。
3、电影用于：CAM（枪版）CAM通常是用数码摄像机从电影院盗录。
即digital camera或camcorder的缩写，俗称枪版。
有时会使用小三角架，但大多数时候不可能使用，所以摄像机会抖动。
因此我们看到画面通常偏暗人物常常会失真，下方的字幕时常会出现倾斜。
由于声音是从摄像机自带的话筒录制，所以经常会录到观众的笑声等声音。
因为这些因素，图象和声音质量通常都很差。
4、细胞粘着分子(celladhesion molecule, CAM)参与细胞粘着的分子称为细胞粘着分子。
5. 条件接收模块（Conditional Access Module),常用与付费电视终端以及头端的解扰模块，属于卫星电视术语范畴。
=================CAM (computer Aided Manufacturing，计算机辅助制造)的核心是计算机数值控制(简称数控)，是将计算机应用于制造生产过程的过程或系统。
1952年美国麻省理工学院首先研制成数控铣床。
数控的特征是由编码在穿孔纸带上的程序指令来控制机床。
此后发展了一系列的数控机床，包括称为“加工中心”的多功能机床，能从刀库中自动换刀和自动转换工作位置，能连续完成锐、钻、饺、攻丝等多道工序，这些都是通过程序指令控制运作的，只要改变程序指令就可改变加工过程，数控的这种加工灵活性称之为“柔性”。
加工程序的编制不但需要相当多的人工，而且容易出错，最早的CAM便是计算机辅助加工零件编程工作。
手工编程与计算机辅助编程之比较
当今科学技术迅猛 发展 ， 社会 生产力不断提高 。数控机床
作为机械行业高科技的产 品已得到普遍 的应用。 作为 当代技术
人员 ， 对数控机床应 当有深入ห้องสมุดไป่ตู้解 。
１５ ，２ （７３ ）
２ ４ ， ０ （５２ ）
．
数控机床的加工原 理 ： 首先 由编程人员按照零件 的几何形
状和加工工艺要求将加 工过程编成加工程序 ； 数控系统读入加
二 区
一
３ ７２ ） ９ ，０
４： ２ ８ ２ ． （ ７ ． ４２）
一 ．
工程序后 ， 将其翻译成机器能够理解 的控制指令 ， 由伺服系 再 统将其变换和放大后驱动 机床上的主轴 电机和进 给伺 服电机 转动 ， 并带动机床的工作 台移动 ， 实现加工过程 。 我们 可以看到
在生产 实践 中 ， 我们 发现手工编程有 如下优 点 ： 对 于 （１）
粗加工选用的铣刀。再用 １ 铣刀来做半精加工 和精加工 。 ０
１５ 加 工 程序 （ ＡＮＵ —Ｏｉ ． Ｆ Ｃ ）
加 工形状简单、 计算量小 、 程序段数不多的零件 ， 采用手工编程
较容易 ， 而且经济 、 时。 ２） 及 （ 在点位加工或直线与圆弧组成的 轮廓加工 中， 手工编程仍广泛应用 。 而且 ， 出的程序长度相对 编
Ｇ２Ｘ２１２ ８Ｙ２ ． ２ ： ． ７ ４ ２Ｒ１ ． Ｇ３Ｘ一 ． ７ ４ ２ Ｒ２ ． ２１２ ８Ｙ２ ． ８ ： Ｇ２Ｘ一 ０ ３ ７ Ｙ２ ． ２ ： ３ ．９ ０ Ｒ１ ． Ｇ１Ｘ一 ５ ： ４ ． Ｇ３Ｘ一５ ． Ｙ１ ． ． ６５ ３ Ｒ７ ： Ｇ１Ｙ一１ ． ３： Ｇ３Ｘ一 ５ Ｙ一 ０ Ｒ７ ： ４ ． ２ ． ．
零件的计算机辅助编程与加工实训总结
零件的计算机辅助编程与加工实训总结
通过零件的计算机辅助编程与加工实训，我学到了许多有用的知识和技能。
以下是我的总结：
一、知识方面：
1. 熟练掌握Mastercam软件的使用方法，包括建立工作坐标系、绘制零件模型、刀具路径规划等；
2. 熟悉CNC加工流程，包括机床的操作、刀具的更换和调整、程序的输入等；
3. 理解CNC加工的基本原理，包括加工精度、加工速度、加工深度等；
4. 了解数控编程语言G代码和M代码的基本格式和用途，能够根据需要编写简单的G代码程序；
5. 了解不同材料的特性和加工要点，包括铝合金、铜、钢等；
6. 了解CAD/CAM一体化技术的基本原理和优势。
二、技能方面：
1. 能够使用Mastercam软件实现零件的建模、刀具路径规划、编程等。
2. 能够按照加工工艺要求选择适合的刀具和加工参数，并进行程序的输入和调整。
3. 能够独立完成CNC加工过程中的刀具更换和调整等操作。
4. 能够根据零件的要求进行加工工艺的设计、工艺方案的选择，提高加工效率。
5. 能够用CNC数控车床或加工中心进行简单的加工操作，掌握常见的加工方法和技巧。
总之，通过这次实训，我不仅学到了基本的CAD/CAM知识和技能，而且也提高了自己的实际操作经验。
这对我的未来工作和学习都有很大的帮助。
智能辅助的编程工具对电脑技术的影响与意义
智能辅助的编程工具对电脑技术的影响与意义在如今数字化时代，计算机技术的快速发展使得编程成为了一个越来越重要的领域。
与此同时，智能辅助的编程工具也随之应运而生，并在编程领域发挥着越来越重要的作用。
本文将讨论智能辅助的编程工具对电脑技术的影响与意义。
一、提高编程效率智能辅助的编程工具可以帮助程序员更快速、高效地完成编程任务。
例如，智能代码编辑器可以根据程序员的输入自动补全代码，减少了手动输入的时间和错误。
此外，智能辅助的编程工具还可以在编码过程中提供实时的语法检查、错误提示和建议，帮助程序员快速定位和纠正错误，大大提高了编码效率。
二、降低编程门槛传统的编程需要学习繁琐的语法规则和复杂的逻辑思维，对于初学者来说有一定的难度。
而智能辅助的编程工具通过提供友好的界面和智能化的提示，降低了编程的门槛，使得更多的人能够参与到编程领域中来。
这不仅有助于培养更多的编程人才，也促进了编程技术的传播和应用。
三、改善代码质量智能辅助的编程工具不仅可以提高编程效率，还有助于改善代码的质量。
它可以检测代码中的潜在问题或错误，并及时给出警告或建议，帮助程序员避免一些常见的编码错误。
此外，智能辅助的编程工具还可以提供代码格式化和重构等功能，使得代码结构更加清晰、易于理解和维护，提高了代码的可读性和可维护性。
四、促进创新与研发智能辅助的编程工具也对创新和研发起着重要作用。
它可以帮助程序员在设计和实现新功能时提供实用的工具和参考，快速验证和测试新的想法和方法。
此外，智能辅助的编程工具还可以为研究人员提供自动化的工具和算法，加速科学研究的进程，推动技术的发展和创新。
五、挑战与应对虽然智能辅助的编程工具在提高编程效率和质量方面有很多优势，但也面临着一些挑战。
首先，智能辅助的编程工具需要具备强大的算法和人工智能技术，以便更好地理解和分析编程任务。
其次，智能辅助的编程工具需要与不同的编程语言和框架兼容，并能够应对不断变化的新技术和编程范式。
