LC振荡电路的工作原理及特点
LC振荡电路的工作原理及特点工作原理：1.充放电过程：当电路刚开始通电时，电容开始充电，电流通过电感。
由于电感的存在，电流不能瞬间达到最大值。
同时，电容会逐渐充满电荷，电压上升。
这个过程可以看作是电能从电容转移到电感上的过程。
2.反馈过程：当电容充满电荷时，电压达到峰值。
此时，电容开始放电，电流开始通过电感减小。
由于电容的存在，电流不能瞬间降为零，电压也不能瞬间下降。
这个过程可以看作是电能从电感转移到电容上的过程。
在放电过程中，电容的电压逐渐降低，电流通过电感的幅值也逐渐降低。
当电容放电至最低点并开始再次充电时，整个过程循环进行，从而产生周期性的振荡信号。
特点：1.振荡频率可调节：LC振荡电路的振荡频率由电感和电容的数值决定，可以通过调节电感和电容的数值来改变振荡频率。
2.能量损耗小：LC振荡电路中的元件电感和电容不含有阻性元件，因此，振荡过程中不会消耗电能，能量损耗非常小。
3.稳定性好：LC振荡电路的振荡频率非常稳定，不受外界干扰的影响。
这是由于振荡频率仅由电感和电容的数值决定，而这两个元件的数值通常不易受到外界因素影响。
4.输出幅值不可控：LC振荡电路没有对振荡幅值进行控制的手段，输出幅值往往取决于电路元件的数值和初始条件。
5.启动时间长：由于LC振荡电路是通过充放电过程实现振荡的，它的启动过程相对较长，需要一定的时间才能形成稳定的振荡信号。
总结：LC振荡电路利用电感和电容的相互作用产生周期性的振荡信号。
它具有振荡频率可调节、能量损耗小、稳定性好等特点，但输出幅值不可控，启动时间较长。
LC振荡电路在实际应用中广泛使用，例如在通信系统、电子时钟和无线电发射器中都有应用。
LC振荡电路的工作原理及特点
简单介绍LC振荡电路的工作原理及特点LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。
常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。
这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。
LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。
当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。
所以LC 振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。
有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。
开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。
LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。
lc振荡电路
lc振荡电路1. 什么是lc振荡电路？lc振荡电路是一种由电感和电容组成的电路，可用于产生高频的振荡信号。
它是一种简单而有效的电路设计，广泛应用于无线电、通信、检测等领域。
2. lc振荡电路的基本原理lc振荡电路的基本原理是通过电感和电容之间的相互作用产生振荡。
当电容器充电时，电容器中的电压会逐渐增加，同时电感中的电流也会随之增加。
当电容器充电至最大电压时，其便开始放电并通过电感，导致电压和电流逐渐降低。
随后，电容器再次开始充电，形成一个周期性的振荡。
3. lc振荡电路的主要组成部分lc振荡电路主要由以下几个组成部分构成： - 电感（L）：用于存储电能，并使电流随时间变化。
- 电容（C）：用于存储电荷，并使电压随时间变化。
- 电阻（R）：用于控制振荡电路的衰减和阻尼。
- 激励源（Vin）：用于提供振荡电路的初始能量。
通过调整电感和电容的数值，以及选择合适的电阻，可以实现不同频率的振荡信号。
4. lc振荡电路的工作模式lc振荡电路的工作模式主要分为两种：串联模式和并联模式。
4.1 串联模式在串联模式下，电感和电容连接在串联的位置。
通过选择合适的电感和电容数值，可以使得电路在一定的频率下进行振荡。
在串联模式下，振荡电路的输出电压与输入电压相反，且相位差为180度。
4.2 并联模式在并联模式下，电感和电容连接在并联的位置。
通过选择合适的电感和电容数值，可以实现振荡电路在一定的频率下工作。
与串联模式不同，在并联模式下，振荡电路的输出电压与输入电压保持相位一致。
5. lc振荡电路的应用由于lc振荡电路能够产生高频的振荡信号，因此在无线电、通信、检测等领域有着广泛的应用。
以下是lc振荡电路的一些常见应用场景：•无线电发射器：lc振荡电路可用于产生无线电频率信号，用于无线电发射器的信号产生和调制。
•振荡器：由于lc振荡电路可以产生稳定的频率振荡信号，因此可用于振荡器的设计和制造。
•声频发生器：lc振荡电路在声频范围内也有着广泛的应用，可用于声频发生器的设计和制造。
《LC正弦波振荡电路》课件
LC正弦波振荡电路的构成
原理和特点
LC振荡电路利用电感和电容器构成共振电 路，产生稳定且纯净的正弦波信号。
重要组件
振荡电路由电感、电容器和电阻组成，这 些元件起到不同的作用。
LC正弦波振荡电路的运行原理
1
共振条件
当电感和电容的参数满足一定条件
频率调节方法
2
时，振荡电路会产生共振现象。
通过调节电容和电感的数值，我们
《LC正弦波振荡电路》 PPT课件
本课件将介绍LC正弦波振荡电路的原理和应用。首先，我们会了解振荡电路 的定义和作用，以及为什么学习正弦波振荡电路。让我们一起探索这个令人 着迷的主题！
振荡电路的基本原理
1 基本组成部分
振荡电路由放大器、反馈网络和能量源组成。
2 工作原理
通过正反馈，振荡电路能够产生连续不断的信号输出。
可以改变振荡电路的输出频率。
3
幅度调节方法
可以通过改变电阻的数值来调节振 荡电路的输出幅度。
例题分析
电路ห้องสมุดไป่ตู้形图
我们将分析一个具体的LC正 弦波振荡电路的波形图并解 读其特点。
电路元件
了解电路中各个元件的作用 和参数对波形的影响。
频谱分析
通过频谱分析仪观察电路输 出的频谱特性。
LC振荡
1、LC并联电路频率特征
如图为一LC并联回路， R为电路总等效电阻。 （1）谐振频率 电路等效电抗
1 j c Z 1 R j L j c ( R j L )
1 1
i ic u
C
iL
L R
通常电路中感抗远大于电 路损耗，即ωL >>R，则
j L j c j c Z 1 1 R jL R j( L ) j c c L C R j( L ( R j L )
24
D
例 3：
+UCC
设 uB
uC
uC1
C B
A
C1
uC1减小时， uC2如何变化？ i + – i
L
设L 、 C1 、 C2 组成的谐振 网络中的电流为i ，则
duC1 duC 2 i C1 C 2 dt dt
uL
C2 –
+
uC1
u C2
uB
正反馈
频率由 L 、 C1 、 C2 组成的谐振网络决定。
二 、LC 正弦波振荡电路
将电容和电感并联起来，在电容上施加 一定电压后可产生零输入响应。这种响应在 电容的电场和电感的磁场中交替转换便可形 成正弦波振荡。
如果将该电路作为选频网络和正反馈， 再加上基本放大电路和稳幅电路就构成LC 正弦波振荡电路。 LC正弦波振荡电路的选频电路由电感 和电容构成，可以产生高频振荡(>1MHz)。
16
fP
1 2 L(C//C o )
fs
C 1 Co
由于C<<Co，所以fp≈fs。 当f>fp时，电抗主要决定于Co，石英晶体又呈容性。 因此，石英晶体电抗的频率特性如图所示，只有在 fs < f < fp 的情况下，石英晶体才呈感性；并且C和Co的容 量相差愈悬殊，fs和fp愈接近，石英晶体呈感性的频带 愈狭窄。 1 L 根据品质因数的表达式： Q
lc振荡电路起振条件

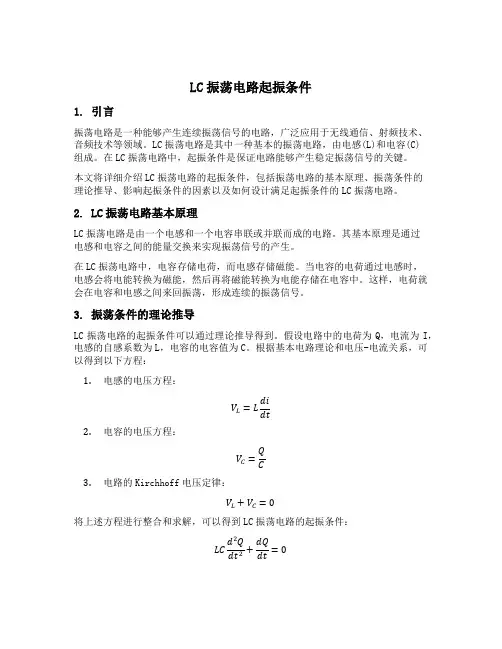

LC振荡电路起振条件1. 引言振荡电路是一种能够产生连续振荡信号的电路，广泛应用于无线通信、射频技术、音频技术等领域。
LC振荡电路是其中一种基本的振荡电路，由电感(L)和电容(C)组成。
在LC振荡电路中，起振条件是保证电路能够产生稳定振荡信号的关键。
本文将详细介绍LC振荡电路的起振条件，包括振荡电路的基本原理、振荡条件的理论推导、影响起振条件的因素以及如何设计满足起振条件的LC振荡电路。
2. LC振荡电路基本原理LC振荡电路是由一个电感和一个电容串联或并联而成的电路。
其基本原理是通过电感和电容之间的能量交换来实现振荡信号的产生。
在LC振荡电路中，电容存储电荷，而电感存储磁能。
当电容的电荷通过电感时，电感会将电能转换为磁能，然后再将磁能转换为电能存储在电容中。
这样，电荷就会在电容和电感之间来回振荡，形成连续的振荡信号。
3. 振荡条件的理论推导LC振荡电路的起振条件可以通过理论推导得到。
假设电路中的电荷为Q，电流为I，电感的自感系数为L，电容的电容值为C。
根据基本电路理论和电压-电流关系，可以得到以下方程：1.电感的电压方程：V L=L di dt2.电容的电压方程：V C=Q C3.电路的Kirchhoff电压定律：V L+V C=0将上述方程进行整合和求解，可以得到LC振荡电路的起振条件：LC d2Qdt2+dQdt=0上述方程是一个二阶常微分方程，其解为振荡信号。
根据振荡信号的特性，可以得到起振条件：LC>0这意味着LC振荡电路的电感和电容的乘积必须大于零，才能满足起振条件。
4. 影响起振条件的因素LC振荡电路的起振条件受到多种因素的影响，包括电感和电容的数值、电源电压、电路的阻尼等。
1.电感和电容的数值： LC振荡电路的起振条件要求电感和电容的乘积大于零。
因此，当电感和电容的数值较小或过小，可能无法满足起振条件。
2.电源电压： LC振荡电路的起振条件还受到电源电压的影响。
当电源电压过低时，可能无法提供足够的能量来启动振荡过程，从而无法满足起振条件。
lc振荡电路原理及应用
lc振荡电路原理及应用一、引言振荡电路是电子学中的重要内容，它能够产生稳定的交流信号。
本文将重点介绍LC振荡电路的原理及其应用。
二、LC振荡电路的原理LC振荡电路是由电感(L)和电容(C)组成的。
其原理是利用电感和电容之间的相互作用，通过反复充放电的过程产生振荡。
1. 电感的作用电感是由线圈或线圈的组合构成的元件，它的特点是能够储存电能。
当电流通过电感时，电感会储存电能，并且会产生磁场。
当电流停止流动时，磁场会崩溃，释放储存的电能。
这种储能和释能的过程会导致电感两端的电压发生变化，从而产生振荡。
2. 电容的作用电容是由两个导体之间的绝缘介质隔开而形成的元件。
当电容两端的电压发生变化时，电容会储存电荷。
当电容的电压变化趋于平稳时，电容会释放储存的电荷。
这种储电和放电的过程也会导致电容两端的电压发生变化，从而产生振荡。
3. LC振荡电路的工作原理LC振荡电路是通过电感和电容的相互作用来产生振荡的。
当电容充电时，电感会储存电能；当电容放电时，电感会释放储存的电能。
这个过程会反复进行，从而产生稳定的振荡信号。
三、LC振荡电路的应用LC振荡电路在电子学中有广泛的应用，下面将介绍几个常见的应用。
1. 信号发生器LC振荡电路可以用作信号发生器，产生稳定的振荡信号。
这种信号可以用于各种测试和测量的场合，例如频率测量、波形分析等。
2. 无线电收发器在无线电通信中，LC振荡电路被广泛应用于收发器中。
它可以产生稳定的射频信号，用于无线电的发射和接收。
通过调节电感和电容的数值，可以实现不同频率的信号产生。
3. 摆钟LC振荡电路还可以用于摆钟。
通过将电感和电容与电子时钟机芯相结合，可以实现精确的时间显示。
摆钟的原理就是利用LC振荡电路产生稳定的振荡信号，驱动时钟机芯的运动。
4. 无源滤波器LC振荡电路还可以用作无源滤波器，对信号进行滤波。
通过调节电感和电容的数值，可以选择性地去除或放大特定频率的信号。
四、总结LC振荡电路是由电感和电容组成的振荡电路，利用它们之间的相互作用产生稳定的振荡信号。
lc振荡电路周期
lc振荡电路周期
LC振荡电路主要是指由电感和电容构成的振荡电路，它有着固定的周期。
LC振荡电路的周期是指从电路开始振荡到最终停止了循环运动所需要的时间。
1. LC振荡电路的工作原理
LC振荡电路由电感和电容构成，它可以实现稳定的振荡。
电容存储的电能正担负着开启振荡的任务，每次放出一定电能，当电容中的电能消耗完毕之后，电感开始存储电能，反复这两种过程，就形成了电路振荡的周期。
2. LC振荡电路的周期计算
LC振荡电路的周期是根据物理次序的理论来确定的，具体的计算公式是：T=2π*√(L*C)，其中T代表振荡电路周期，L代表电感值，C代表电容值，单位都是波特率(flops)。
单位换算下来，1flops=1Hz，所以LC振荡电路的周期就是电感和电容值积的平方根，单位为Hz。
3. LC振荡电路的应用
LC振荡电路最常见的应用就是用于时钟信号的发生，它可以保证发生的时钟信号是绝对稳定不变的频率，这在做定时器等工作时是很有必要的。
另外，LC振荡电路还可以用于实现频率调节的功能，可以很方便的提高或者降低振荡电路的频率，这在收音机等设备实现调节功能
上也是很有必要的。
总结：
1. LC振荡电路是由电感和电容构成的振荡电路，它有着固定的周期。
2. LC振荡电路的周期是按照物理次序的理论来确定的，其计算公式为：T=2π*√(L*C)。
3. LC振荡电路的最常见应用是时钟信号的发生，也可以用于实现频率
调节功能。
变压器反馈式lc振荡电路原理
变压器反馈式lc振荡电路原理变压器反馈式LC振荡电路原理引言在现代电子技术中，振荡电路被广泛应用于无线通信、射频设计、信号发生器等领域。
其中，变压器反馈式LC振荡电路作为一种常见的振荡电路，具有稳定性高、频率可调节等优点，因此备受关注。
本文将详细探讨变压器反馈式LC振荡电路的原理及其工作过程。
一、变压器反馈式LC振荡电路的基本原理变压器反馈式LC振荡电路由电感（L）、电容（C）和变压器（T）组成。
其基本原理是通过电感和电容的串联，形成一个谐振回路，利用反馈变压器将输出信号送回谐振回路，使其保持振荡。
其中，反馈变压器起到提供反馈信号的作用，使得振荡电路能够稳定地工作。
二、变压器反馈式LC振荡电路的工作过程1. 首先，当振荡电路通电时，电流开始流过电感和电容，形成一个电压谐振回路。
2. 由于变压器的存在，一部分输出信号会经过反馈变压器，返回谐振回路。
这个反馈信号与输入信号相位相反，形成反相反馈。
3. 反馈信号经过电感和电容后再次进入变压器，经过变压器的放大作用，形成更高幅度的反馈信号。
4. 反馈信号和输入信号的叠加作用使得谐振回路维持振荡，并输出稳定的振荡信号。
三、变压器反馈式LC振荡电路的优点1. 频率可调节：通过改变电容或电感的数值，可以调节振荡电路的工作频率，满足不同应用需求。
2. 稳定性高：反馈作用使得振荡电路能够自我调节，使其工作在谐振频率附近，稳定性得到保证。
3. 输出幅度大：反馈信号经过变压器的放大作用，使得振荡信号的幅度较大。
4. 可与其他电路集成：变压器反馈式LC振荡电路可以与其他电路集成在一起，实现更复杂的功能。
结论通过以上对变压器反馈式LC振荡电路的原理及工作过程的详细阐述，我们可以看出它在电子技术中的重要性和应用价值。
这种振荡电路具有频率可调节、稳定性高、输出幅度大等优点，可以满足不同领域的需求。
它在无线通信、射频设计等领域的应用前景广阔。
因此，深入理解并掌握变压器反馈式LC振荡电路的原理及工作过程对于电子工程师来说是至关重要的。
LC振荡电路工作原理图文分析
LC 振荡电路工作原理图文分析
采用LC 谐振网络作选频网络的振荡电路称为LC 振荡电路。
LC 振荡电路通常采用电压正反馈。
按反馈电压取出方式不同，可分为变压器反馈式，电感三点式、电容三点式，三种典型电路。
三种电路的共同特点是采用LC 并联谐振回路作为选频网络。
一个LC 并联回路如图5.4所示，其中R 表示电感线圈和回路其他损耗总的等效电阻。
其幅频特性和相频特性如图5.5所示。
(a)幅频特性 (b)相频特性 图5.4 LC 并联回路 图5.5 LC 并联回路的频率特性（Q1>Q2）
当LC 并联回路发生谐振时，谐振频率为 0f =
电路阻抗Z 达到最大，其值为 000Q L Z Q L C RC
ωω=== 式（7-7）中Q 为回路品质因数，其值为
001L
Q R CR
ωω== 由图6.6可知，当外加信号频率f 等于LC 回路的固有频率f 0(f=f 0)时，电路发生并联谐振，阻抗Z 达到最大值Z 0，相位角ϕ=0，电路呈纯电阻性，当f 偏离f 0时由于Z 将显著减小，ϕ 不再为零，在f<fo 时，电路呈感性；f>f 0时，电路呈容性，利用LC 并谐振时呈高阻抗这一特点，来达到选取信号的目的，这就是LC 并联谐振回路的选频特性。
可以证明品质因数越高，选择性愈好，但品质因数过高，传输的信号会失真。
因此，采用LC 谐振回路作为选频网络的振荡电路，只能输出f=f 0的正弦波，其振荡频率为
I s C
L
R
U o +
－
0f f ==
当改变LC 回路的参数L 或C 时，就可改变输出信号的频率。
变压器反馈式lc振荡电路原理
变压器反馈式lc振荡电路原理变压器反馈式LC振荡电路是一种基于变压器和电感电容的振荡电路，通过变压器的反馈作用来实现稳定的振荡输出。
本文将从原理、特点和应用三个方面进行介绍。
一、原理变压器反馈式LC振荡电路的基本原理是利用正反馈来产生振荡。
它由一个放大器、一个电感和一个电容构成。
放大器的输出信号经过变压器的反馈回到输入端，形成一个闭环反馈。
当放大器的放大倍数满足振荡条件时，就会产生持续稳定的振荡输出。
二、特点1. 稳定性好：变压器反馈式LC振荡电路通过反馈回路来自动调节振荡频率，使得输出信号稳定可靠。
2. 频率可调：通过调节电感和电容的数值，可以实现对振荡频率的调节。
3. 输出纯正强：由于采用变压器反馈，可以有效减小非线性失真，输出信号纯正强大。
4. 适用范围广：变压器反馈式LC振荡电路可用于射频信号发生器、调谐电路、射频放大器等领域。
三、应用1. 射频信号发生器：变压器反馈式LC振荡电路可用于射频信号发生器，通过调节电感和电容的数值，可以实现对输出信号频率的精确调节，广泛应用于通信、广播、电视等领域。
2. 调谐电路：变压器反馈式LC振荡电路可以用于调谐电路，通过调节电感和电容的数值，实现对电路的频率调谐，从而满足不同应用需求。
3. 射频放大器：变压器反馈式LC振荡电路可用于射频放大器，利用振荡电路产生的高频信号，经过放大器放大后，输出到天线或其他负载上，用于增强信号的传输和接收。
变压器反馈式LC振荡电路通过利用变压器的反馈作用实现稳定的振荡输出。
它具有稳定性好、频率可调、输出纯正强等特点，广泛应用于射频信号发生器、调谐电路、射频放大器等领域。
在现代通信技术的发展中，变压器反馈式LC振荡电路发挥着重要的作用，为人们的生活和工作带来了便利。
LC振荡电路的特点与原理
LC振荡电路的特点与原理首先，LC振荡电路有以下几个特点：1.频率稳定性高：LC振荡电路的频率由电感和电容的数值决定，而且与电路的负载条件基本无关，因此其频率稳定性很高。
一旦电感和电容的数值确定，它们就会决定振荡电路的频率。
2.输出正弦信号：LC振荡电路的输出是一个正弦波信号，其幅值和频率由电路的元件决定。
正弦信号可以用于许多应用，如无线通信、音频放大器等。
3.振荡启动快：LC振荡电路可以在很短的时间内启动振荡，特别适用于需要立即开始振荡的应用。
4.输出控制方便：LC振荡电路的输出可以通过调节电感和电容的数值来控制，因此可以轻松地实现输出频率和幅度的调节。
接下来，我们来介绍LC振荡电路的原理：当LC振荡电路中的电感和电容被充电时，电荷会存储在电容器中，而电感会带来自感电动势。
当电容器被充满电荷时，电流开始在电感和电容之间流动。
由于自感电动势的存在，电感阻碍电流的变化，并将电荷从电容器移出。
当电容器中的电荷差距减小到零时，电流开始通过电感和电容器反向流动，而电容器开始充电。
这个过程将不断循环，产生振荡。
具体来说，LC振荡电路的原理如下：1.在一个LC振荡电路中，电流在电感和电容之间循环流动。
当电流通过电感时，电感会存储能量，从而形成电流的向前推动力。
当电流通过电容时，电容将能量释放出来，从而形成电流的拖后力。
这两种力的平衡使得电流能够循环流动。
2.LC振荡电路中的电容和电感之间的能量转换是通过电流来完成的。
当电流通过电感时，它会导致电感中储存的能量增加；当电流通过电容时，它会导致电容中储存的能量增加。
这种能量转换是循环进行的，从而产生振荡。
3.振荡的频率由电感和电容的数值决定。
频率可以根据电感和电容的数值通过以下公式计算：f=1/(2π√(LC))，其中f为频率，L为电感的数值，C为电容的数值。
总结起来，LC振荡电路通过将电流在电感和电容之间循环流动，实现了能量的转换和振荡。
它具有频率稳定性高、输出正弦信号、振荡启动快、输出控制方便等特点。
LC正弦波振荡电路详解
LC正弦波振荡电路详解LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。
在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。
图(a)为理想电路，无损耗，谐振频率为为二熹5 (推导过程如下)公式推导过程：电路导纳为/= —i—我十_R g令式中虚部为零，就可求出谐振角频率_ 1 1式中Q为品质因数当Q>>1时，"^赤，所以谐振频率Q-①在将上式代入,—三，得出当Q>>1时，1卜。
也，代入° ”耳虫7,整理可得y =___ _ .在信号频率较低时，电容的容抗（'心i很大，网络呈感性；在信号频率较高时，电感的c^~ 青感抗（莅=j尤）很大，网络呈容性；只有当f=f0时，T r网络才呈纯阻性，且阻抗最大。
这时电路产生电O~ ——流谐振，电容的电场能转换成磁场能，而电感的口.1 ■：十H.•的网期：磁场能又转换成电场能，两种能量相互转换。
」-井底情堪实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图（b）所示。
电路的导纳为y =/疣十一：—R + j就回路的品质因数跳E 1巧2 = — = ^^ （推导过程如下）公式推导过程：电路导纳为r = JQ+ ------------我十j^L_R r^_ 皿〔—炉令式中虚部为零，就可求出谐振角频率次并联网络当f=f时，电抗（⑷考虑电路损耗时的网络式中Q为品质因数当Q>>1时，/总京，所以谐振频率2JT4LC将上式代入口一R，得出小1 KQ fcj — J—H R^C当f=f0时，电抗1।闻鼠当Q>>1时，禹卜炉区，代入口"/A，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。
《LC振荡电路》课件
本课件将介绍LC振荡电路的原理、分类、稳定性分析、调谐电路设计，以及 振荡频率和振荡幅度的计算方法。
LC振荡电路的原理
1 电感和电容的作用
2 谐振频率
电感和电容在电路中相互 作用，通过交变电源提供 的能量来产生持续的振荡。
LC振荡电路的谐振频率由 电感和电容的数值决定。
3 正反馈
通过改变电感和电容的数值来 调整振荡电路的谐振频率。
阻尼控制
通过调整电阻的数值来控制振 荡电路的阻尼。
振荡频率的计算
1
串联振荡电路
振荡频率的计算公式为1/（2π√（LC））。
2
并联振荡电路
振荡频率的计算公式为1/（2π√（LC））。
3
谐振频率公式
振荡频率的计算公式为1/（2π√（LC））。
振荡幅度的计算
稳定性
LC振荡电路的稳定性较好，而 RC振荡电路的稳定性较差。
设计难度
LC振荡电路的设计相对较复杂， 而RC振荡电路的设计相对较简 单。
振荡器的应用领域
1 通信系统
2 音频设备
振荡器在无线电、通信和 雷达等领域中被广泛应用。
振荡器在音频设备中被用 于产生声音信号。
3 测量仪器
振荡器在频率测量、波形 生成和信号分析等方面发 挥重要作用。
幅度补偿
通过调整振荡电路的元器件参数来改变振荡幅 度，提高稳定性。
频率补偿
通过调整振荡电路的元器件参数来改变振荡频 率，提高稳定性。
相位补偿
通过调整振荡电路的相位差来提高振荡电路的 稳定性。
LC振荡电路与RC振荡电路的比较
频率计算
LC振荡电路的频率计算依赖于 电感和电容的数值，而RC振荡 电路依赖于电容和电阻的数值。
lc振荡实验报告
lc振荡实验报告lc振荡实验报告引言：振荡器是电子学中常见的重要电路之一，它可以产生稳定的交流信号。
在本次实验中，我们将研究和探索LC振荡电路的特性和工作原理。
通过实验，我们将验证LC振荡电路的稳定性和频率可调性，以及探究其在电子通信领域中的应用。
一、实验目的本次实验的主要目的是探究LC振荡电路的特性和工作原理，具体包括以下几个方面：1. 验证LC振荡电路的稳定性和频率可调性；2. 研究并理解LC振荡电路的工作原理；3. 探究LC振荡电路在电子通信领域中的应用。
二、实验原理LC振荡电路是由电感和电容组成的谐振电路，其工作原理基于谐振现象。
当电感和电容的参数满足一定条件时，电路将产生自持振荡，输出稳定的交流信号。
三、实验步骤1. 搭建LC振荡电路：将电感和电容按照电路图连接起来，确保电路连接正确无误；2. 调节电感和电容的数值：通过调节电感和电容的数值，观察振荡频率的变化；3. 测量振荡频率：使用示波器测量振荡电路的输出频率，并记录下实验数据；4. 观察振荡波形：通过示波器观察振荡电路的输出波形，并分析其特点；5. 调节电感和电容的数值：进一步调节电感和电容的数值，观察振荡频率和波形的变化。
四、实验结果与讨论通过实验测量得到的数据和观察到的波形，我们可以得出以下结论：1. LC振荡电路的频率可调性：通过调节电感和电容的数值，我们可以改变振荡电路的频率。
当电感和电容的数值增大时，振荡频率将减小；反之，当电感和电容的数值减小时，振荡频率将增大。
2. LC振荡电路的稳定性：在实验中，我们发现当电感和电容的数值满足一定条件时，振荡电路可以产生稳定的输出信号。
这是因为在谐振频率下，电感和电容之间的能量交换达到平衡，使得振荡电路能够持续振荡。
3. LC振荡电路的波形特点：通过示波器观察到的波形，我们发现LC振荡电路输出的是正弦波信号。
这是因为在谐振频率下，电感和电容之间的能量交换呈现周期性变化，从而产生稳定的正弦波输出。
变压器反馈式lc振荡电路原理
变压器反馈式lc振荡电路原理变压器反馈式LC振荡电路原理引言：振荡电路是电子学中的一类重要电路，广泛应用于通信、测量、控制等领域。
其中，变压器反馈式LC振荡电路是一种常见的振荡电路，具有稳定性好、频率可调等特点。
本文将介绍该振荡电路的原理及工作过程。
一、变压器反馈式LC振荡电路的基本结构变压器反馈式LC振荡电路由变压器、电感、电容和放大器等组成。
其中，变压器起到反馈作用，电感和电容则构成谐振回路，放大器负责放大信号。
整个电路的基本结构如下图所示。
二、变压器反馈式LC振荡电路的工作原理1. 变压器反馈作用变压器的反馈作用是该振荡电路的关键。
当电路中的放大器输出信号经过变压器反馈到输入端时，会在电感和电容的作用下形成谐振回路。
这种反馈作用使得电路能够自激振荡，并保持振荡的稳定性。
2. 谐振回路的作用谐振回路由电感和电容构成，是振荡电路中的核心部分。
在谐振频率下，电感和电容之间的能量交换达到最大，电路产生最强的振荡信号。
谐振回路的频率可通过调节电感和电容的值来实现。
3. 放大器的作用放大器负责放大信号，使其能够维持振荡。
在变压器反馈式LC振荡电路中，放大器的放大倍数需要满足一定的条件，才能实现正反馈，并使电路持续振荡。
三、变压器反馈式LC振荡电路的工作过程1. 开始时，电路处于非稳定状态，没有振荡信号输出。
2. 当输入信号经过放大器放大后，通过变压器反馈到输入端，形成正反馈回路。
3. 正反馈使得电路开始振荡，并在谐振频率下达到最大振幅。
4. 振荡信号经过输出端输出，并通过变压器反馈到输入端，继续维持振荡。
5. 振荡信号的频率可通过调节电感和电容的值来实现频率的变化。
四、变压器反馈式LC振荡电路的特点1. 稳定性好：变压器反馈作用使得电路能够自激振荡，并保持振荡的稳定性。
2. 频率可调：通过调节电感和电容的值，可以实现振荡频率的变化。
3. 输出信号纯净：谐振回路的作用使得电路输出的振荡信号纯净，无杂散分量。
开放的lc振荡电路
开放的lc振荡电路
1开放的LC振荡电路
开放的LC振荡电路是一种简单而强大的电路结构，也是一种常用的振荡器。
它利用两个非常基本的组件，电感和电容器，在谐振电路中子电感和电容器之间形成反馈。
开放LC振荡电路广泛用于音频、无线和信号处理等应用中。
2工作原理
LC振荡电路是一个有两个元件（电感和电容器）的开放循环电路。
它的工作原理如下：电容器将输入电流分解为平衡的两个，分别充入到两个串联路径中，一个路径中包含一个电容器和一个电感，另一个路径只包含一个电感。
电容器就像一个水管，它负责将输入电流分配到两个路径中，而电感就像水泵，它有一种来自两个电容器的负反馈，负反馈会导致输出电流对输入电流进行放大。
3组件
开放LC振荡电路通常由两个元件（电感和电容器）组成。
电感是一个有着线圈的磁性元件，电容器是一种可以存储电荷的电子元件。
电容器在回路中充当水管，以界定路径左右两边电流的流动速度，同时使得信号能够受到负反馈并被放大。
电感则充当一种水泵，可以在路径中加速并将信号放大。
4优点
开放LC振荡电路的优点在于：
-结构简单、体积小、易于实现；
-可以产生高增益和低噪声；
-灵活性好，可以调节频率和波形；
-它可以将微弱的信号放大。
5结论
开放的LC振荡电路是一种常用的振荡器，它简单易用、体积小、低成本，并具有高增益、低噪声和灵活性等特点，可以将微弱的信号放大，常用于音频、无线和信号处理等多种应用场景中。
LC振荡电路
有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。
LC振荡电路概述LC振荡电路主要用来产生高频正弦波信号，电路中的选频网络由电感和电容组成。
常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路，它们的选频网络采用LC并联谐振回路。
电感三点式LC振荡电路LC 振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电IC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。
LC振荡电路工作原理开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。
LC振荡电路特点共射变压器耦合式振荡器功率增益高，容易起振，但由于共发射极电流放大系数B随工作频率的增高而急剧降低，故共振荡幅度很容易受到振荡频率大小的影响，因此常用于固定频率的振荡器。
LC振荡电路分析方法LC 电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lc振荡电路分析_lc振荡电路工作原理及特点分析
LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。
LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。
频率计算公式为f=1/［2（LC）］，
其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。
lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。
实际分析过程中，如果注意到电场量（电场能、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。
LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元。
