波纹管机械密封
波纹管机械密封应用分析摘要：机械密封又称端面密封。
用于泵、反应釜、压缩机、液压传动及其它类似设备的旋转轴的密封。
它是此类机械设备的重要构件，对其正常运转安全生产影响极大，企业中此类设备很多，运行可靠，装置连续生产具有重大意义，并且有着不可替代的作用。
密封从大的方面可分为：机械密封和填料密封。
很早以前人们采用填料一类的多种密封材料，使液体从液泵壳体沿着主轴的向外泄漏量不断减少。
尽管现代工艺流程中采用的液泵，仍然广泛地沿用最古老的密封设计——填料盒，因为其起步费用低，而且又为工厂的工作人员所熟悉。
然而，由于环境问题的关系，采用填料密封的方法已逐渐不能被人们所接受，特别是针对现代工艺流程中比较普遍的、腐蚀性较强的液体而言。
而机械密封由于其泄漏量很小，密封可靠，摩擦功耗低，使用周期长，对轴(或轴套)磨损很小，能满足多种工况要求等特点被广泛应用于泵、压缩机、反应釜等旋转设备中，目前大多数的工业用泵配备机械密封。
机械密封的形式很多，分类的方式不相同。
按其结构可分为：单端面和双端面；单弹簧和多弹簧；内装式和外装式；旋转式和固定式。
按端面上载荷情况可分为非平衡性，部分平衡性和全平衡性等。
在这里我就以常用的波纹管式机械密封（DBM-90）为例向大家简单的介绍一下机械密封。
关键词：机械密封填料密封波纹管式密封一、机械密封的原理及材料1、机械密封的原理：机械密封又称端面密封（Mechanical Seal），是旋转轴用动密封。
机械密封性能可靠，泄漏量小，使用寿命长，功耗低，毋须经常维修，且能适应于生产过程自动化和高温、低温、高压、真空、高速以及各种强腐蚀性介质、含固体颗粒介质等苛刻工况的密封要求。
机械密封是靠一对或几对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持接合并配以辅助密封而达到的阻漏的轴封装置.如下图所示。
工业泵常用的机械密封结构如图1所示。
它是由动环6（旋转环）、静环10、传动加荷的装置（1弹簧座、3弹簧、4传动销）和动、静密封圈组成。

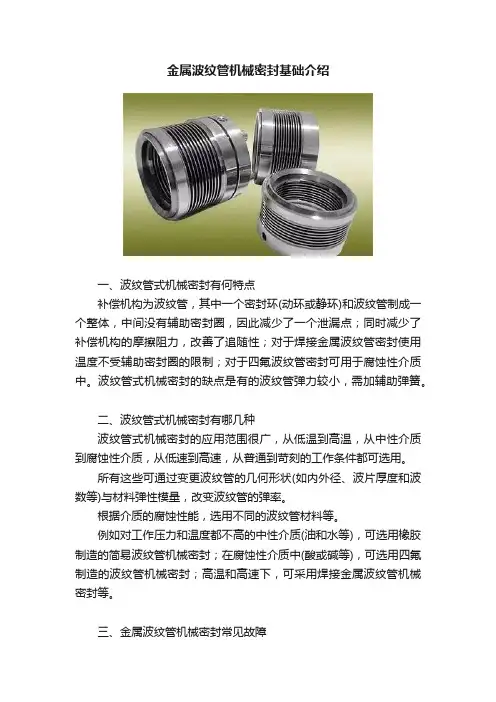

金属波纹管机械密封基础介绍
金属波纹管机械密封基础介绍
一、波纹管式机械密封有何特点
补偿机构为波纹管，其中一个密封环(动环或静环)和波纹管制成一个整体，中间没有辅助密封圈，因此减少了一个泄漏点；同时减少了补偿机构的摩擦阻力，改善了追随性；对于焊接金属波纹管密封使用温度不受辅助密封圈的限制；对于四氟波纹管密封可用于腐蚀性介质中。
波纹管式机械密封的缺点是有的波纹管弹力较小，需加辅助弹簧。
二、波纹管式机械密封有哪几种
波纹管式机械密封的应用范围很广，从低温到高温，从中性介质到腐蚀性介质，从低速到高速，从普通到苛刻的工作条件都可选用。
所有这些可通过变更波纹管的几何形状(如内外径、波片厚度和波数等)与材料弹性模量，改变波纹管的弹率。
根据介质的腐蚀性能，选用不同的波纹管材料等。
例如对工作压力和温度都不高的中性介质(油和水等)，可选用橡胶制造的简易波纹管机械密封；在腐蚀性介质中(酸或碱等)，可选用四氟制造的波纹管机械密封；高温和高速下，可采用焊接金属波纹管机械密封等。
三、金属波纹管机械密封常见故障
1)高温下波纹管失弹，高压下(如上述热水泵)波纹管破裂。
2在波片之间的波谷处易出现结焦和积碳现象，使波纹管失去弹性而不能补偿，因此不能用于结焦、积碳和有结晶析出的泵中。
3)对外装式机械密封，密封腔中的压力超过0.2mpa时，能将密封面推开。
这是因为波纹管的弹力较小，无法抵住较高的介质压力。
因此，压力较高时不能用外装式波纹管机械密封。
4) 因波纹管机械密封属平衡型结构，在使用时一定要核算有效直径和载荷系数。
否则在压力较高的丙烷和丙烯泵中工作不稳定，易出现“喷漏”现象。
END
素材来源：网络整理。
波纹管密封技术的最新解决方案
波纹管密封技术的最新解决方案长期水密封性是排污管最难和最重要的技术要求。
解决这一问题也是波纹管市场最为关键的技术之一。
Drossbach公司开发的SAFECONNEC增强技术，是一种解决这一问题的有效方法。
产品要求开发一种满足排污系统应用经济性且可实现100%密封的承插接头成为市场的必然要求。
这一产品必须满足独立批准机构的试验结果证明，并具有长期100%安全性能。
德国政府已经建立了关于建筑产品排污管测试的有关的条例和标准。
例如，一个试验可能在装有各种规格管道，包括各类接头的试验场地持续进行2000h的试验。
试验系统完整安装，包括垫层、填埋及压实，与实际情况相同。
之后在试验系统中充满水，施加0.5bar-2.5bar的内压。
在整个试验过程中，不允许出现内压下降现象，即必须达到100%的密封。
最关键的问题是要防止承口区的长期蠕变。
在安装这些管道系统时，装在波纹管上的橡胶垫圈（装入下一个管的管线承口，或接头的承口中）会由于垫圈在接入管线喇叭口及常用的双承口中后受到压缩而在整个使用期内产生压力。
当管道安装在沟中并且用填充材料填充后，由于所有热塑性塑料的特性，即长期蠕变性会使承口扩大。
如果对承口未进行增强，其会产生蠕变并扩大，密封水（及密封真空）的密封力会大大下降，同时垫片的压缩量也会减小。
发生这种情况后，对内压的密封及承插接头的真空密封就会丧失。
新型密封系统Drossbach是排污管、排水管及电缆保护管等领域波纹管技术的领导者之一。
该公司与ADS公司一起共同为承插接头开发了SAFECONNEC增强技术。
SAFECONNEC产品在其承口区进行了增强，该区域为管连接后垫片所处的位置。
用专门开发的玻璃纤维楔进行增强，其在管材生产结束后直接熔接在承口外表面上。
该技术也用于双承口，这种承口在生产带接头、弯头及T形接头的管道系统时需要使用。
结合完全新开发的垫片系统，Drossbach最新的排污管系统达到了DIBt-Approv al批准试验（在德国所有建筑材料都要经过这种批准）的要求，该试验是2.5bar 内压下的长期密封试验。
机封技术交流.
11
2018/8/12
7
机械密封的材料——弹性元件
• 8-1Cr18Ni9Ti——中等腐蚀、适用温度小 于260℃ • 6- 00Cr17Ni14Mo2(316L)——中等腐蚀、 适用温度小于260℃ • 1 -Hastalloy C——强腐蚀温度小于 350℃ • 9- Inconel718(GH4169)——中等腐蚀 、 适用温度小于350℃
2018/8/12 17
没有冲洗时易出现那些故障？
• 摩擦副产生的热量，要通过冲洗液体带走， 以保持端面温度正常，液膜不气化。 • a. 摩擦副产生的热量不能及时带走，端面温 度高，液膜易气化，工作不稳定，易失效。 • b. 机械杂质积存于密封腔内，易进入端面， 密封出现磨粒磨损失效。 • c.密封腔内出现气蚀或抽空时，易损伤密封。
2018/8/12 5
机械密封的材料
• 端面材料： 浸呋喃树脂石墨、浸锑石墨、碳化硅、镍 基硬质合金、钴基硬质合金 • 辅助密封材料： 聚四氟乙烯、柔性石墨、铝、铜 • 结构件及波纹管材料： 0Cr18Ni9、2Cr13、0Cr17Ni12Mo2(316) 、 4J42、4J43、00Cr17Ni14Mo2(316L)、 Hastalloy C、Inconel718(GH4169)
2018/8/12
3
机械密封的构成和作用
弹性元件
扭矩传递元件
扭矩传递元件
焊接金属波纹管机械密封
2 封腔内允许温度 3 密封型式
单端面内装金属波纹管集 API682-2.1.4 装式 4 浮环与泵轴间隙 0.12mm以内 轴套外径＜50mm时≤3ml/h 5 JB/T1472-94-4.2.1 允许泄漏量 轴套外径＞50mm时≤5ml/h 6 150mm 最大规格
轴径
检验测试
.
三维CAD
• 焊接金属波纹管机械密封装配
模拟装配
三维CAD
焊 接 金 属 波 纹 管 浮 环 组 合 机 械 密 封 爆 炸 图
三维CAD
• 焊接金属波纹管浮环组合机械 床 模 拟 运 动
三维CAM
计算机辅助铣加工：
• 模拟加工 • 后置处理生成G代码 • 检查干涉
• 新型密封装置的结构创新 • 新型波纹管焊接工艺的创新
焊接金属波纹 管
关键技术
一、降低密封腔体的温度问题，保证密封在 较稳定的工况环境下运行 二、有效阻隔泵内高温介质窜入密封腔体 三、解决Incone718材料焊接工艺问题 四、取消封油冲洗
性能指标
序号 1 指标 允许压力 性能参数 0－3.5MPa -40℃－260℃ 采用标准 API682-1.1.1 API682-1.1.1 备注 当腔内温度＞260℃时， 采用强制冷却措施 作为主密封 作为辅助密封
模拟加工 编辑加工 轨迹
三维CAM
计算机辅助车加工：
• 模拟加工 • 后置处理生成G代码 • 检查干涉
加工 样品
创新点
• 制定了《焊接金属波纹管机械密封》和 《焊接金属波纹管及辅助密封》企业标准
API610美国石油协会标准 炼油厂用离心泵 API682美国石油协会标准 离心泵和转子泵的轴封系统 JB/T6373—92 焊接金属波纹管机械密封技术条件 JB/T1472—94 泵用机械密封
橡胶波纹管型机封设计探讨

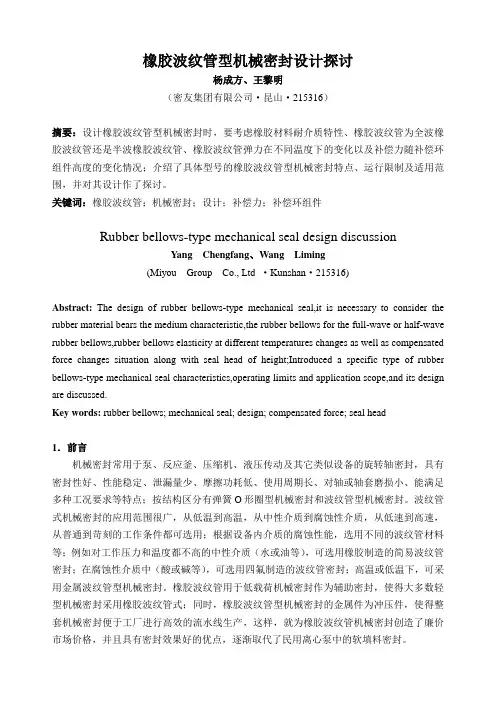

橡胶波纹管型机械密封设计探讨杨成方、王黎明（密友集团有限公司·昆山·215316）摘要：设计橡胶波纹管型机械密封时，要考虑橡胶材料耐介质特性、橡胶波纹管为全波橡胶波纹管还是半波橡胶波纹管、橡胶波纹管弹力在不同温度下的变化以及补偿力随补偿环组件高度的变化情况；介绍了具体型号的橡胶波纹管型机械密封特点、运行限制及适用范围，并对其设计作了探讨。

关键词：橡胶波纹管；机械密封；设计；补偿力；补偿环组件Rubber bellows-type mechanical seal design discussionYang Chengfang、Wang Liming(Miyou Group Co., Ltd ·Kunshan·215316)Abstract: The design of rubber bellows-type mechanical seal,it is necessary to consider the rubber material bears the medium characteristic,the rubber bellows for the full-wave or half-wave rubber bellows,rubber bellows elasticity at different temperatures changes as well as compensated force changes situation along with seal head of height;Introduced a specific type of rubber bellows-type mechanical seal characteristics,operating limits and application scope,and its design are discussed.Key words: rubber bellows; mechanical seal; design; compensated force; seal head1．前言机械密封常用于泵、反应釜、压缩机、液压传动及其它类似设备的旋转轴密封，具有密封性好、性能稳定、泄漏量少、摩擦功耗低、使用周期长、对轴或轴套磨损小、能满足多种工况要求等特点；按结构区分有弹簧O形圈型机械密封和波纹管型机械密封。
