立林说明书立林说明书篇一：立林L8智能化可视对讲系统简易说明书立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。
网线两端水晶头做法相同，都是TIA/EIA-568B标准。
3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。
立林可视对讲门铃说明书

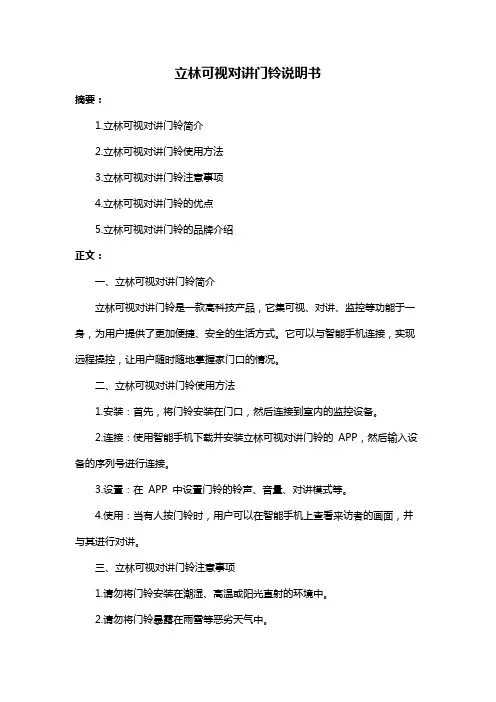

立林可视对讲门铃说明书摘要：1.立林可视对讲门铃简介2.立林可视对讲门铃使用方法3.立林可视对讲门铃注意事项4.立林可视对讲门铃的优点5.立林可视对讲门铃的品牌介绍正文：一、立林可视对讲门铃简介立林可视对讲门铃是一款高科技产品，它集可视、对讲、监控等功能于一身，为用户提供了更加便捷、安全的生活方式。
它可以与智能手机连接，实现远程操控，让用户随时随地掌握家门口的情况。
二、立林可视对讲门铃使用方法1.安装：首先，将门铃安装在门口，然后连接到室内的监控设备。
2.连接：使用智能手机下载并安装立林可视对讲门铃的APP，然后输入设备的序列号进行连接。
3.设置：在APP 中设置门铃的铃声、音量、对讲模式等。
4.使用：当有人按门铃时，用户可以在智能手机上查看来访者的画面，并与其进行对讲。
三、立林可视对讲门铃注意事项1.请勿将门铃安装在潮湿、高温或阳光直射的环境中。
2.请勿将门铃暴露在雨雪等恶劣天气中。
3.请勿在门铃附近使用电磁波干扰设备，以免影响门铃的正常使用。
4.请勿将门铃从墙上拆下或更换电池，以免损坏设备。
四、立林可视对讲门铃的优点1.可视对讲：用户可以通过智能手机与来访者进行实时对讲，提高了沟通效率。
2.远程监控：用户可以随时随地通过智能手机查看家门口的情况，提高了家庭安全性。
3.品牌保障：立林作为中国安防产业100 强企业，产品品质和服务都得到了消费者的认可。
五、立林可视对讲门铃的品牌介绍立林科技是一家专注于电气控制技术、安防产业的企业，拥有多项国家专利。
立林品牌在行业中具有较高的知名度和美誉度，产品遍布全国41 家销售分公司及办事处。
立林楼宇对讲操作说明

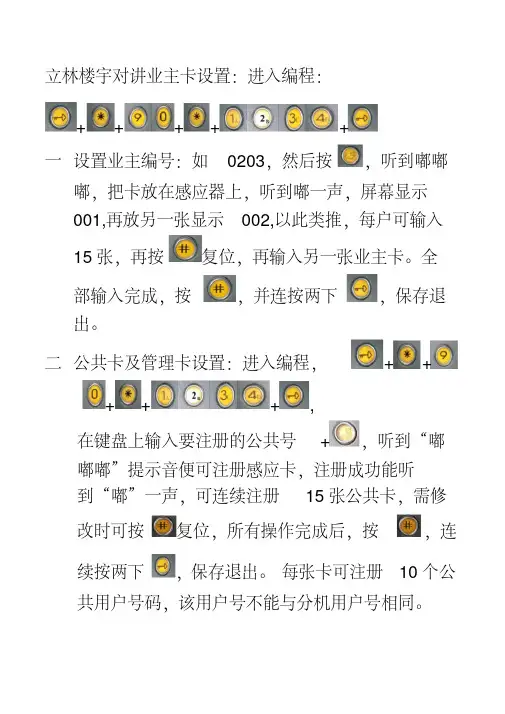

立林楼宇对讲业主卡设置：进入编程：+++++一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。
全部输入完成，按，并连按两下，保存退出。
二公共卡及管理卡设置：进入编程，++ +++,在键盘上输入要注册的公共号+，听到“嘟嘟嘟”提示音便可注册感应卡，注册成功能听到“嘟”一声，可连续注册15张公共卡，需修改时可按复位，所有操作完成后，按，连续按两下，保存退出。
每张卡可注册10个公共用户号码，该用户号不能与分机用户号相同。
三注销用户感应卡设置：+四位用户号++用户密码++00+。
操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感应卡已注销完毕。
此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。
四用户密码设置：（为主机密码键，出厂用户密码为“1234”。
）具体操作：+四位用户号++用户旧密码++用户新密码+。
1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。
2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。
3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕退出编程状态。
4用户密码包括分机用户密码，公共用户密码，巡更用户密码。
例如，第一次设置用户密码“01011234 5678”，此时0101用户密码为‘5678’更改用户密码“010*********”，此时0101用户密码为“8888”。
五查询用户感应卡注册数量：+四位用户号+。
六查询整个系统感应卡数量+99+七无卡编门牌号：进入编程：+++++先清除之前输入的门牌数量，按选择到P***按000清除，按*确认保存。
然后输整栋门牌号，输完后按，099+键给所有分机送号即可。
立林L8智能化可视对讲系统简易说明书

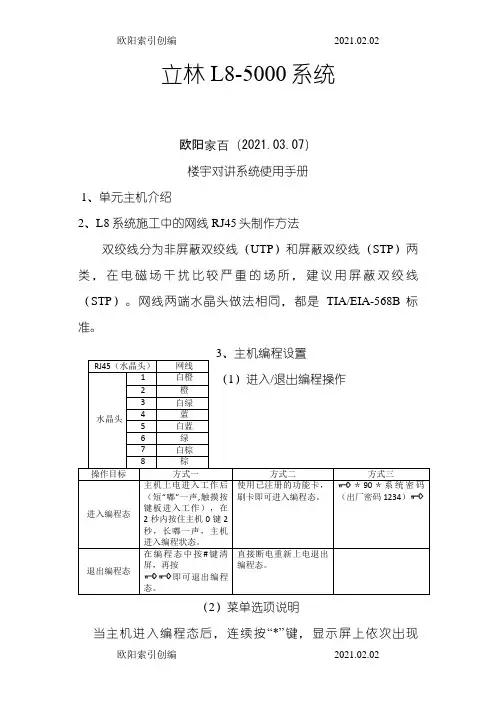

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。
网线两端水晶头做法相同，都是TIA/EIA-568B 标准。
3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。
立林对讲系统说明书

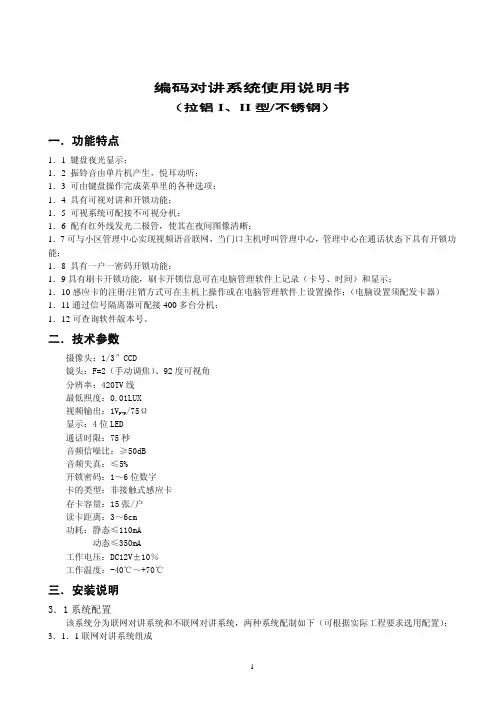

编码对讲系统使用说明书（拉铝I、II型/不锈钢）一．功能特点1．1 键盘夜光显示；1．2 振铃音由单片机产生，悦耳动听；1．3 可由键盘操作完成菜单里的各种选项；1．4 具有可视对讲和开锁功能；1．5 可视系统可配接不可视分机；1．6 配有红外线发光二极管，使其在夜间图像清晰；1．7可与小区管理中心实现视频语音联网，当门口主机呼叫管理中心，管理中心在通话状态下具有开锁功能；1．8 具有一户一密码开锁功能；1．9具有刷卡开锁功能，刷卡开锁信息可在电脑管理软件上记录（卡号、时间）和显示；1．10感应卡的注册/注销方式可在主机上操作或在电脑管理软件上设置操作；（电脑设置须配发卡器）1．11通过信号隔离器可配接400多台分机；1．12可查询软件版本号。
二．技术参数摄像头：1/3″CCD镜头：F=2（手动调焦）、92度可视角分辨率：420TV线最低照度：0.01LUX视频输出：1V P-P/75Ω显示：4位LED通话时限：75秒音频信噪比：≥50dB音频失真：≤5%开锁密码：1～6位数字卡的类型：非接触式感应卡存卡容量：15张/户读卡距离：3～6cm功耗：静态≤110mA动态≤350mA工作电压：DC12V±10％工作温度：-40℃～+70℃三．安装说明3．1系统配置该系统分为联网对讲系统和不联网对讲系统，两种系统配制如下（可根据实际工程要求选用配置）：3．1．1联网对讲系统组成分类 型号名称说明JB-2000IIB 编码联网主机 非可视门口主机 JB-2000ML 编码可视联网主机 黑白可视门口主机 JB-2000IIBG 编码联网刷卡主机 非可视带门禁门口主机 门 口 主 机JB-2000MGL编码可视联网刷卡主机 黑白可视带门禁门口主机 JB-2002II 编码联网分机 非可视室内分机 室内分机 JB-2002V 编码可视分机黑白可视室内分机JB-2701KD 开关电源12V 60W 、带UPS 电 源 JB-2702KD 开关电源18V 80W 、不带UPS JB-2400 小区管理机 非可视管理中心机 JB-2400V 小区可视管理机 黑白可视管理中心机 管 理 机JB-2400F 小区副管理机 出入口管理机 JB-2400IIF社区围墙主机 非可视围墙门口主机 JB-2400IIMF社区围墙可视主机 黑白可视门口主机 JB-2400IIGF社区围墙刷卡主机 非可视带门禁围墙门口主机 围墙门口主机JB-2400IIMGF 社区围墙可视刷卡主机黑白可视带门禁门口主机JB-2000IIG-1/4 编码隔离器 DC12V 供电 JB-2401F联网信号放大器 八路信号输入 JB-2001SZ-2 视频切换器主机控制JB-2001S-2/9视频切换器 12V 供电，视频信号控制其 它JB-2000F-3/5/9/13 视频分配放大器 18V 供电注：门口主机在型号后面加“C ”即为彩色门口主机；室内分机在型号后面加“C ”即为彩色可视分机。
立林L8智能化可视对讲系统简易说明书
立林L8-5000系统欧阳家百（2021.03.07）楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。
网线两端水晶头做法相同，都是TIA/EIA-568B标准。
（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL 等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。
立林对讲说明
对讲系统简单操作说明
1主机呼叫分机
在主机的键盘上直接拨4位分机用户号码，如201号房需要拨0201，分机响铃后可以对讲，开锁。
2主机呼叫管理中心
按主机的“保安”键就能呼叫管理中心，同时主机钱的图像能自动传输到管理中心，管理机振铃后便能对讲，在对讲期间按管理机的开锁键就能开锁。
3密码开锁
“锁匙”键+“四位住户号码”+“用户密码”+“锁匙”键，操作正确会有“嘟”一声，并开锁。
例如0201房的密码是“1234”，那么正确的输入是“锁匙”键“0201”“1234”“锁匙”键。
4管理机呼叫住户分机
拿起话筒，输入“4位主机号”+“4位用户号”+“01”，比如呼叫3座201房就拨“0033 0201 01”就可。
5 围墙呼叫住户分机
输入“4位主机号”+“4位用户号”+“01”，比如呼叫3座201房就拨“0033 0201 01”就可。
6监视主门口机
拿起话筒，输入“4位主机号”+“4位任意号”+“02”，比如呼叫3座就拨“0033 0000 02”就可。
7监视副主机
拿起话筒，输入“4位主机号”+“4位副主机号”+“03”，比如呼叫3座的副主机，就拨“0033 0003 03”就可。
8各座主门口机和副主机主机号。
立林户户对讲系统2.0调试说明书
2．1 系统示意图
二．安装说明
3P+2P(阀门控制)
水表 电表 煤气表
热能表
3P 红外探头
烟感探头
5P V 2P 2P
18V 电源
门磁 紧急按钮
12V
123
456
78 9
*0#
保安
密码
2P 电源 电控锁
6P
RS232
V
备注：户户隔离器与视频分配放大器为选件。
（1）n### ：设置联网号码，代表管理中心联网范围，可由键盘直接输入“000-208”范围内任意三
3
位数字，其中号码为“000”代表不联网门口主机，为“001-208”代表联网门口主机，若为不联网系统此 项严禁更改。（出厂设为 n000。）
（2）####：设置门口主机号码，作为管理机拨号号码，可由键盘输入“0001-9999”任意 4 位数字。 （出厂设为“0000”）
第一：分机剪地址码
分机上有两组地址码（不带信息发布分机只有一组地址码），一组为信息发布系统地址码，另一组为
对讲系统地址码，都是采用剪断跳线来代表，即 1、2、4、8、16、32、64、128、256 有选择相加，最大
号码为 336。地址码应按顺序剪号，两组地址码剪号应相同，且与门口主机输号顺序一一对应。地址码如
“LF-12”代表采用第 1、2 位数字控制电梯 “LF-1”代表采用第 1 位数字控制电梯 “LF-2”代表采用第 2 位数字控制电梯 “LF-3”代表采用第 3 位数字控制电梯 “LF-4”代表采用第 4 位数字控制电梯 “LF-23”代表采用第 2、3 位数字控制电梯 “LF-34”代表采用第 3、4 位数字控制电梯 （12）t###：设置控制电梯键盘按键有效延迟时间（单位：秒），可由键盘输入“001-999”范围内任 意三位数。（出厂设为“t900”） （13）###—：设置“公共用户”号码，用来设置“公共用户”密码和注册“公共用户”感应卡，其 中“###”可由键盘输入“000-999”范围内任意三位数，“—”代表“0-9”所有数字，设置完后须在门口 进行输号后才有效。这 10 个“公共用户”号码不得与“分机用户”号码相同。（出厂设为“999—”，默认 为 9990-9991） （14）C###：软件控制开关，可输入以下代码。（出厂设为“C000”） “000”代表该软件为普通软件
立林L8智能化的可视对讲系统简易说明书
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。
网线两端水晶头做法相同，都是TIA/EIA-568B 标准。
3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线 水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
立林L8智能化可视对讲系统简易说明书
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。
网线两端水晶头做法相同，都是TIA/EIA-568B标准。
3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。
使用已注册的功能卡，刷卡即可进入编程态。
＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。
直接断电重新上电退出编程态。
RJ45（水晶头）网线水晶头1白橙2橙3白绿4蓝5白蓝6绿7白棕8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
立林L8智能化的可视对讲系统简易说明书
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。
网线两端水晶头做法相同，都是TIA/EIA-568B 标准。
3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线 水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
立林社区围墙对讲系统使用说明书
注：可视系统型号后面加 C 即彩色可视系统
2．功能特点
备注 非可视 带门禁 黑白可视 黑白可视带门禁
2.1 本机特征参数可通过键盘设置； 2.2 键盘夜光显示； 2.3 配有红外线发光二极管，使其在夜间图像清晰； 2.4 能与住户分机实现可视对讲及开锁功能； 2.5 能与小区管理机双向对讲； 2.6 利用小区管理机可监视围墙主机前图像； 2.5 具有刷卡开锁功能，每次刷卡开锁的信息，可以送到微机上显示和记录； 2.6 具有密码功能，用于注销卡操作； 2.7 号码可自行设置，但不能设与门口主机和小区副管理机的号码相同。
4
L1、L2 接电控锁
围墙主机的红为视频+，橙为视频-，接小区 管理机的视频输入端
4．使用方法 4.1 进入编程状态：按一下主机背后小孔里的微动开关，听到“嘟”一声则进入编程状态。 4.2 退出编程状态：按一下主机背后小孔里的微动开关或断电重新上电退出编程状态。 4.3 主机编程设置（注意：本编程设置非专业维护技术员不得使用） 具体操作：
社区围墙对讲系统使用说明书（户户型）
1．系统说明
社区围墙主机主要安装于小区出入口，能选呼整个小区所有用户分机。该系统分以下型
号：
序号
名称
型号
1 社区围墙主机
JB-2400IIF
2 社区围墙带刷卡主机
JB-2400IIGF
3 社区围墙可视主机
JB-2400IIMF
4 社区围墙可视带刷卡主机JB-2400IIMGF
操作：密码+“代码”+密码+“旧密码”+密码+“新密码”+密码 说明：① 操作正确，围墙主机会有长“嘟”提示音，错误会有短“嘟、嘟”提示音；
②“旧密码”为原先使用密码，“新密码”为想要设置的密码，若第一次设密码则 旧密码为 1234；
立林L8对讲系统说明书
L8户户对讲系统使用说明书第1节产品型号说明序号产品型号产品名称外观尺寸mm 安装尺寸mm1 L8-5002 L8非可视主机2 L8-5002M L8黑白可视主机3 L8-5002L L8非可视联网主机4 L8-5002GL L8非可视联网刷卡主机5 L8-5002ML L8黑白可视联网主机6 L8-5002MGL L8黑白可视联网刷卡主机7 L8-5002MLC L8彩色可视联网主机8 L8-5002MGLC L8彩色可视联网刷卡主机9 L8-5002LF L8非可视联网副主机10 L8-5002GLF L8非可视联网刷卡副主机11 L8-5002MLF L8黑白可视联网副主机12 L8-5002MGLF L8黑白可视联网刷卡副主机13 L8-5002MLFC L8彩色可视联网副主机14 L8-5002MGLFC L8彩色可视联网刷卡副主机15 L8-5002MLW L8黑白可视围墙主机16 L8-5002LW L8非可视围墙主机17 L8-5002GLW L8非可视围墙刷卡主机18 L8-5002MGLW L8黑白可视围墙刷卡主机19 L8-5002MLWC L8彩色可视围墙主机20 L8-5002MGLWC L8彩色可视围墙刷卡主机2型：140×342×70mm4型：120×373×51 mm10型：170×386×54mm11型：380×240×54mm（1）2型预埋盒：134×340×50 mm铁门安装：130×300×40mm（2）4型预埋盒：344×106×45(52) mm铁门安装：105×340×32mm（3）10型预埋盒：142×358×64mm铁门安装：140×332×48mm（4）11型预埋盒：352×213×64mm铁门安装：322×210×48mm注：型号后面带“T”为触控主机第2节 产品介绍2．1外观摄像头喇叭显示屏电源指示麦克风读卡部操作键盘安装螺丝盖板2．2功能特点（1）可选择不同外观的液晶显示和数码显示；（2）操作键盘可采用机械按键或电容触控按键操作； （3）CCD 摄像头角度可调，夜间可视；（4）可与管理中心进行语音、视频、数据联网通信； （5）可与分机实现双向呼叫对讲开锁功能，（6）音频采用半双工和全双工混合对讲方式，具有声音不丢失，且声音大，不嘯叫； （7）入户只需一根网线即可实现语音、视频、数据通信； （8）采用FLASH 存储用户资料，永不丢失；（9）一户一密码，具有密码开锁和防区密码撤防功能；（10）可内置或外配IC/ID 门禁，具有刷卡开锁和防区布撤防功能； （11）具有开门检测、电梯控制等功能；（12）联网功能强大，可接入TCP/IP 网络； （13）可预埋式安装、嵌入式安装。
立林户户对讲系统使用说明书
户户对讲系统使用说明书1．系统组成本系统可分为联网对讲系统和不联网对讲系统，在配置时可根据工程实际要求灵活配置，具体如下：1.1联网对讲系统组成序号型号名称说明1 JB-2000IIIML 户户可视联网主机黑白可视联网型2 JB-2000IIIMGL 户户可视联网刷卡主机黑白可视联网型带门禁3 JB-2000IIIMF 户户可视副主机黑白可视4 JB-2000IIIMGF 户户可视刷卡副主机黑白可视带门禁5 JB-2000IIIL 户户联网主机非可视联网型6 JB-2000IIIGL 户户联网刷卡主机联网型带门禁7 JB-2000IIIF 户户副主机非可视8 JB-2000IIIGF 户户刷卡副主机非可视带门禁9 JB-2004V-4/7 户户安保可视分机黑白可视10 JB-2003V 户户可视分机黑白可视11 JB-2003VW 外挂式免提可视分机黑白可视12 JB-2003VQ 嵌入式免提可视分机黑白可视13 JB-2004VW-4/7 外挂式免提安保可视分机黑白可视14 JB-2004VQ-4/7 嵌入式免提安保可视分机黑白可视15 JB-2004VF 户户安保可视副分机黑白可视16 JB-2003VF 户户可视副分机黑白可视17 JB-2004-4/7 户户安保分机非可视18 JB-2003 户户分机非可视19 JB-2004F 户户安保副分机非可视20 JB-2003F 户户副分机非可视21 JB-2000IIIG 户户隔离器 12V供电22 JB-2000F-3/5/9/13 视频分配放大器 18V供电23 JB-2000D 电源12V（带电池）功率30W，带UPS24 JB-2701KD 开关电源12V（带电池）功率60W，带UPS25 JB-2000DF 可视分机电源18V 功率40W，不带UPS26 JB-2702KD 开关电源18V 功率80W，不带UPS27 JB-2000DS 双路电源功率40W、DC12、DC18V28 JB-2400V 小区可视管理机带开关电源29 JB-2400 小区管理机带开关电源，16位LCD显示30 JB-2400F 小区副管理机带开关电源，四位LED显示31 JB-2400IIMF 社区围墙可视主机黑白可视（户户型）32 JB-2400IIF 社区围墙主机非可视33 JB-2400IIMGF 社区围墙可视刷卡主机黑白可视带门禁34 JB-2400IIGF 社区围墙刷卡主机非可视带门禁35 JB-2001S-2/9 视频切换器 12V供电36 JB-2001SZ-2 视频切换器以主机控制信号方式注：门口主机在型号后面加“C”即为彩色门口主机；室内分机型号后面加“C”即为彩色可视分机。
立林L8智能化可视对讲系统简易说明书
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。
网线两端水晶头做法相同，都是TIA/EIA-568B 标准。
3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。
