钎探验槽.doc
教你验槽钎探数据
基底验槽的内容有哪些？钎探的目的方法是什么？基底验槽主要有基坑尺寸、土质是否符合设计要求、标高是否符合要求等。
本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。
2.1 材料及主要机具2.1.1 砂：一般中砂。
2.1.2 主要机具：φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。
2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
2.2.2 根据设计图纸绘制钎探孔位平面布置图。
如设计无特殊规定时，可按表l-6执行。
2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
2.2.4 钎杆上预先划好30cm横线。
3.1 工艺流程：放钎点线→就位打钎拔钎灌砂↓↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。
3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
3.4 记录锤击数。
钎杆每打入土层30cm时，记录一吹锤击数。
钎探深度如设计无规定时，一般按表l-6执行。
3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。
每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。
3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。
灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。
灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。
地基钎探与验槽方案
地基钎探与验槽方案地基钎探是一种通过特殊的钎入设备将土壤进行取样和测试的方法。
该方法能够提供准确的土壤分层信息、土壤类型、含水量和抗剪强度等参数，对于确定地基承载力和稳定性非常重要。
地基钎探设备一般由钻杆、取样器和验证杆等组成。
其中，取样器用于获取土壤样品，验证杆用于检测地层。
地基钎探方案的制定需要考虑以下几个因素：1.目标：首先需要明确调查的目标，确定需要获取的土壤和地基信息。
例如，确定地基承载力，预测地下岩石层的情况等。
2.调查区域：确定调查区域，根据调查区域的大小和地质条件，选择合适的钎探设备和方法。
对于大范围的调查，可以使用机动式钎探设备；对于局部范围的调查，可以使用手动式钎探设备。
3.钎探点选取：根据调查目标和调查区域，选择合适的钎探点。
钎探点应覆盖整个调查区域，并应考虑到地质构造的变化和边界条件的影响。
4.钎探参数：需要确定钎探的钻进速度、钎探深度、钎探后果等参数。
这些参数应根据地质条件和调查目标来确定。
例如，在岩石层的钎探中，需要使用低速钻进和高频率搅动钎探头，以获得准确的土壤样品。
5.钎探数据的处理与分析：对于获得的钎探数据进行处理和分析，以获得地下土壤和地基的相关信息。
常用的数据处理方法包括画图、曲线拟合和统计分析等。
验槽是一种用于评估地基承载力和稳定性的方法。
它通过开挖地下土壤来暴露地基，并通过测量地基的下沉量和土壤的抗剪强度等参数，来评估地基的性质。
验槽一般由挖掘机或人工进行，需要进行详细的现场勘察和测量。
验槽方案的制定需要考虑以下几个因素：1.验槽的位置：根据地基的性质和目标，确定验槽的位置。
验槽通常选择在地基的受力区域内，以得到准确的承载力信息。
同时，也应考虑地下管线和其他地质构造的影响。
2.验槽的尺寸：确定验槽的尺寸，根据地基的大小和预计的承载力。
验槽的尺寸应足够大，以覆盖地基的整个受力区域，并保证测试的准确性。
3.测量和监测：在进行验槽时，需要进行详细的测量和监测。
地基验槽、钎探记录簿
表1.2.19 GB50300－2001工程名称基槽底设计标高m、施工单位设计要求地质土层粉土验槽日期年月日实际地质土层粉土内容:1、轴线尺寸情况: 轴线尺寸误差均在±4㎜以内。
2、地质土层符合情况: 符合地质勘察报告及设计要求。
3、脏土及有机物处理情况: 无脏土及有机杂物。
4、设计标高误差情况: 标高误差均在－50㎜～0之间。
验收结论:建设单位:（章）勘察单位: （章）设计单位: （章）监理单位: （章）施工单位: （章）项目负责人:年月日项目负责人:年月日项目负责人:年月日监理工程师:年月日项目经理:年月日表1.2.19 GB50300－2001工程名称漯河市金地兰乔圣菲2#楼基槽底设计标高m、施工单位河南盛兴建设工程有限公司设计要求地质土层粉土验槽日期年月日实际地质土层粉土内容:A、轴线尺寸情况: 轴线尺寸误差均在±4㎜以内。
B、地质土层符合情况: 符合地质勘察报告及设计要求。
C、脏土及有机物处理情况: 无脏土及有机杂物。
D、设计标高误差情况: 标高误差均在－50㎜～0之间。
验收结论:建设单位:（章）勘察单位: （章）设计单位: （章）监理单位: （章）施工单位: （章）项目负责人:年月日项目负责人:年月日项目负责人:年月日监理工程师:年月日项目经理:年月日表1.2.19 GB50300－2001工程名称漯河市金地兰乔圣菲2#、3#、4#楼地下车库基槽底设计标高-4.550m施工单位河南盛兴建设工程有限公司设计要求地质土层粉土验槽日期年月日实际地质土层粉土内容:E、轴线尺寸情况: 轴线尺寸误差均在±4㎜以内。
F、地质土层符合情况: 符合地质勘察报告及设计要求。
G、脏土及有机物处理情况: 无脏土及有机杂物。
H、设计标高误差情况: 标高误差均在－50㎜～0之间。
验收结论:建设单位:（章）勘察单位: （章）设计单位: （章）监理单位: （章）施工单位: （章）项目负责人:年月日项目负责人:年月日项目负责人:年月日监理工程师:年月日项目经理:年月日表1.2.19 GB50300－2001工程名称漯河市金地兰乔圣菲8#楼基槽底设计标高-3.900m、-3.300 m 施工单位河南盛兴建设工程有限公司设计要求地质土层粉土验槽日期年月日实际地质土层粉土内容:I、轴线尺寸情况: 轴线尺寸误差均在±4㎜以内。

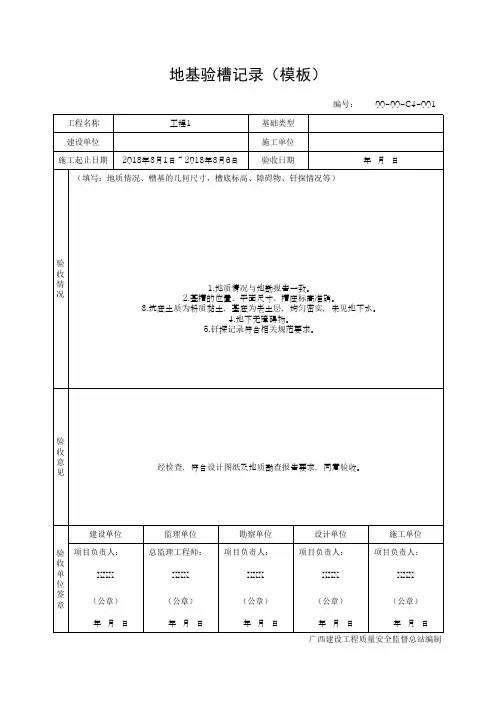

地基验槽记录(模板)
（公章）
（公章）
年月日
年月日
广西建设工程质量安全监督总站编制
4.地下无障碍物。
5.钎探记录符合相关规范要求。
验
收
意 见
经检查，符合设计图纸及地质勘查报告要求，同意验收。
建设单位
验 项目负责人：
收
单
XXX
位
签
章
（公章）
年月日
监理单位 总监理工程师：
勘察单位 项目负责人：
XXX
XXX
（公章） 年月日
（公章） 年月日
设计单位 项目负责人：
XXX
施工单位 项目负责人：
地基验槽记录（模板）
编号： 00-00-C4-施工单位
施工起止日期 2018年3月1日～2018年3月6日
验收日期
年月日
（填写：地质情况、槽基的几何尺寸，槽底标高、障碍物、钎探情况等）
验
收
情
1.地质情况与地勘报告一致。
况
2.基槽的位置、平面尺寸、槽底标高准确。
3.坑底土质为粉质黏土，基底为老土层，均匀密实，未见地下水。
天然地基补充验槽钎探要求
天然地基补充验槽钎探要求咱来说说天然地基补充验槽钎探的要求哈。
一、钎探前的准备工作。
1. 场地清理。
你得把要钎探那片场地打扫干净喽。
那些个大石头、垃圾啥的都不能有，就像给地基这块地先洗个脸，干干净净的才好办事儿。
2. 确定钎探点。
这钎探点可不能乱定。
得按照一定的规则来，一般是梅花形或者正方形布置。
间距呢，不能太大也不能太小，大概1 2米左右就挺合适。
就像排队似的，每个点都有自己的位置，这样才能全面地检查地基。
3. 钎探工具准备。
钎子得是合格的，不能是那种软趴趴的，要够硬够直。
大锤呢，也要拿得顺手，重量合适。
你要是拿个轻飘飘的小锤，那可没法把钎子打得够深。
二、钎探过程中的要求。
1. 钎探深度。
一般要打到一定的深度才行，比如说2 3米。
这就好比给地基做个深度体检，浅了可不行，查不透彻。
就像挖井，得挖到有足够的水才行，钎探也得达到能判断地基好坏的深度。
2. 锤击数记录。
每打一锤都得记着数呢。
这个锤击数很重要，它能反映出地基土的软硬程度。
就像给地基土打分一样，锤击数多的地方可能土就硬实些，少的地方可能就松软些。
记录的时候可不能马虎，要是记错了，就像考试抄错答案一样，得出的结论就不对喽。
3. 钎探垂直度。
钎子要直直地往下打，可不能歪歪扭扭的。
要是打歪了，就像打针没打准地方一样，测出来的数据就不准确了。
所以打钎子的人得有点技术，眼睛得盯着钎子，让它像个听话的士兵一样，笔直地往下钻。
三、钎探后的工作要求。
1. 钎探孔处理。
钎探完了，那些孔不能就那么敞着不管。
要么把它们填实喽，要么用东西盖好，可别让人不小心掉进去，那可就危险了。
就像挖完陷阱得把陷阱填好一样，咱可不能留个安全隐患在那。
2. 数据分析与报告。
把记录的锤击数整理一下，分析分析。
看看有没有特别的地方，比如说锤击数突然变多或者变少的区域。
然后根据这些数据写个报告，这个报告就像地基的体检报告一样，得把地基的情况清楚地说出来。
要是发现有问题的地方，还得在报告里着重提出来，就像医生发现病人身体有毛病得重点标记一样。
基底钎探具体流程及依据标准共3页文档
依据标准：《建筑工程施工质量验收统一标准》 GB50300—2001《建筑地基基础工程施工质量验收规范》 GB50202—2002一、施工准备（一）材料要求砂：一般为中砂。
（二）主要机具1、工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头是60°尖锥形状，钎长1.8～2.1m；穿心锤(重10kg)。
2、机械打钎：轻便触探器。
3、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
（三）作业条件1、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。
2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。
钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l执行。
表1-13、按钎探点平面布置图放线并撒白灰点。
4、扦上每30cm预先划好横线。
二、操作工艺（一）工艺流程放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂（二）施工方法和技术要求1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。
3、记录锤击数：钎扦每打入土层30cm，记录一次锤击数。
钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。
拔出后用砖盖孔。
5、移位：将触探器搬到下一孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋棒捣实一次。
7、整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。
钎探中若有异常情况，要写在备注栏内。
建筑工程-基坑验槽方法
建筑工程-基坑验槽方法
一、验槽方法：观察法、钎探法、轻型动力触探法。
二、钎探法的特点
1.采用直径22～25cm钢筋制作的钢钎，使用人力或机械将钎杆打入土层中。
2.锤举高度一般为500mm，自由下落。
钎杆每打入土层30cm时，记录一次锤击次;一般钎点按纵横间距1.5m梅花形布设，深度为2.1m。
3.钎探后的孔要用砂灌实。
三、验槽部位：验槽时应重点观察柱基、墙角、承重墙下或其他受力较大部位;如有异常部位，要会同勘察、设计等有关单位进行处理。
四、轻型动力触探适用范围：
1.持力层明显不均匀;
2.浅部有软弱下卧层;
3.有浅埋的坑穴、古墓、古井等，直接观察难以发现时;
4.勘察报告或设计文件规定应进行轻型动力触探时。
建筑工程验槽说明(2)
建筑工程验槽说明(2)地质勘察报告，验槽记录，自然地基要有钎探记录，有桩的要有桩基资料所有建(构)筑物基坑均应进行施工验槽。
基坑挖至基底设计标高并清理后，施工单位必须会同勘察、设计、建设(或监理)等单位共同进行验槽，合格后方能进行基础工程施工。
一、验槽时必须具备的资料和条件(1)勘察、设计、建设(或监理)、施工等单位有关负责及技术人员到场；(2)基础施工图和结构总说明；(3)详勘阶段的岩土工程勘察报告；(4)开挖完毕、槽底无浮土、松土(若分段开挖，则每段条件相同)，条件良好的基槽。
二、无法验槽的情况(1)基槽底面与设计标高相差太大；(2)基槽底面坡度较大，高差悬殊；(3)槽底有明显的机械车辙痕迹，槽底土扰动明显；(4)槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹；(5)现场没有详勘阶段的岩土工程勘察报告或基础施工图和结构总说明。
三、验槽前的准备工作(1)察看结构说明和地质勘察报告，对比结构设计所用的地基承载力、持力层与报告所提供的是否相同；(2)询问、察看建筑位置是否与勘察范围相符；(3)察看场地内是否有软弱下卧层；(4)场地是否为特别的不均匀场地、是否存在勘察方要求进行特别处理的情况，而设计方没有进行处理；(5)要求建设方提供场地内是否有地下管线和相应的地下设施。
四、推迟验槽的情况(1)设计所使用承载力和持力层与勘察报告所提供不符；(2)场地内有软弱下卧层而设计方未说明相应的原因；(3)场地为不均匀场地，勘察方需要进行地基处理而设计方未进行处理。
五、验槽的主要内容不同建筑物对地基的要求不同，基础形式不同，验槽的内容也不同，主要有以下几点：(1)根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度；检查是否与设计图纸相符，开挖深度是否符合设计要求；(2)仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符；(3)检查基槽之中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等；(4)检查基槽边坡外缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响；(5)检查核实分析钎探资料，对存在的异常点位进行复核检查。
地基钎探、验槽注意事项
关于地基钎探、验槽注意事项一、地基钎探注意事项1、人工（机械）钎探法：钎探的目的是为了探明基底的基础持力层内有无坟坑、墓穴、防空洞、以及土质不均匀等情况，一般来说持力层深度为条基宽度的3倍左右，独立基础边长的1.5倍，且二者均不小于5米。
所以目前我们工程中实际钎探的深度达不到地基的主要持力层深度，因此应由设计明确钎探深度，并应按设计要求的深度进行钎探。
在建筑工程开挖至设计标高后，应按设计要求进行钎探，并应做好记录；钎探记录包括钎探点平面布置图和钎探记录表，钎探记录应有钎探结论，并应符合下列要求：1）钎探点的布置应符合工程设计文件及有关规范、标准的要求；钎探孔平面布置图绘制要有建筑物外边线、主要轴线及各线尺寸关系，外圈钎点要超出垫层边线200~500mm；2）钎探前，必须将钎孔平面布置图上钎孔位置与记录表上的钎孔号先行对照，无误后方可开始打钎，如发现错误，应及时修改或补打；3）钎孔平面布置图上各点应与现场各钎探点一一对应，不得有误；图上各点应沿基坑（槽）方向按顺序编号，并将距槽边的尺寸、布点形式详细标注在图上；4）同一工程中，钎探时应严格控制穿心锤的落距，不得忽高忽低，以免造成钎探不准，使用钎杆的直径必须统一；5）钎探记录表中各步锤数应为现场实际打钎的锤击数，钎探深度应符合设计要求。
钎探过程中如出现异常情况，应在备注栏中注明；6）遇钢钎打不下去时，应请示有关技术员，调整钎孔位置，并在记录表备注栏中注明；7）打钎时，注意保护已经挖好的基槽，不得破坏已经成型的基槽边坡；钎探完成后，应做好标记，用砖护好钎孔，未经勘察人员检验复合，不得堵塞或灌砂；8）在钎孔平面布置图上，注明过硬或过软的孔号位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。
2、轻型动力触探遇有下列情况之一时，应在基坑底普遍进行轻型动力触探（现场也可用轻型动力触探替代钎探）：1）持力层明显不均匀；2）浅部有软弱下卧层；3）有浅埋的坑穴、古墓、古井等，直接观察难于发现时；4）勘察报告或设计文件规定应进行轻型动力触探时。
单元9：基坑验槽
二、验槽时需具备的资料和条件
验槽
1）基础施工图和结构总说明。 2）详勘阶段的岩土工程勘察报告。 3）需要进行钎探的工程，施工单位需提供探点布置图和钎探记 录；需要进行桩身完整性检测和静载荷试验等实验检测项目的桩 基础和复合地基等，实验检测单位需提供相关实验检测报告。 4）基槽开挖并清槽后，槽底无浮土、松土，基槽条件良好。 5）勘察、设计、质监、监理、施工及建设方有关负责人员及技 术人员到场。
商住楼工程 案例四：邢台临西轴承大世界工程 案例五：邯郸市半壁街商住楼小区 案例六：邯职院学生宿舍楼（两幢）
小结
验槽是一般岩土工程勘察工作最后一个环节。当施工单 位将基槽（坑）开挖完毕后，由建设单位会同质检、勘察、 设计、监理、施工单位技术负责人，共同到施工现场验槽。 普遍钎探建议采用轻便触探。
验槽的方法以肉眼观察为主，并辅以轻便触探、钎探等 方法。
4. 研究决定地基基础方案是否需要修改以及局部异常地 基处理方案。
（三）各类基槽（坑）验槽的侧重点
（1）浅基础 1）基槽内是否有填土和新近沉积土。 2）槽壁、槽底岩土的颜色变化。 3）局部含水量的异常变化。 4）基槽内岩土软硬状态的异常变化。 5）基槽内是否有被扰动的岩土。
验槽
验槽
（三）各类基槽（坑）验槽的侧重点
2. 检验槽底持力层土质与勘察报告是否相符。参加验 槽的各方负责人需下到槽底，依次逐段检验，发现可疑之 处，用铁铲铲出新鲜土面，用土的野外鉴别方法进行鉴定。
验槽
3.对天然地基上的浅基础，审阅施工单位的钎探记录并 做现场对比钎探，检验钎探记录的正确性，判别地基土质 是否均匀。对异常点需找出分布范围，总结分布规律并查 明原因。如局部存在古井、菜窑、坟穴、河沟等不良地基， 则还需用钎探等方法查明其深度。
钎探验槽基本知识
基底验槽的内容有哪些？钎探的目的方法是什么？基底验槽主要有基坑尺寸、土质是否符合设计要求、标高是否符合要求等。
本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。
2.1 材料及主要机具2.1.1 砂：一般中砂。
2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。
2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。
2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。
2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
2.2.2 根据设计图纸绘制钎探孔位平面布置图。
如设计无特殊规定时，可按表l-6执行。
2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
2.2.4 钎杆上预先划好30cm横线。
3.1 工艺流程：放钎点线→就位打钎拔钎灌砂↓↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。
3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50c m，把触探杆垂直打入土层中。
3.4 记录锤击数。
钎杆每打入土层30cm时，记录一吹锤击数。
钎探深度如设计无规定时，一般按表l-6执行。
3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。
验槽的主要内容
验槽的主要内容
验槽的主要内容要求：
1、检查基槽的位置、尺寸、深度是否与设计图纸相符。
2、检查槽壁、槽底土质的类型和均匀程度，看是否有异常土质存在。
核对基坑土质和地下水情况是否与勘察报告相符。
3、检查基槽中是否有旧建筑、古井、古墓、洞穴、地下掩埋物、地下人防工程等。
4、检查基槽边坡外缘与附近建筑物的距离，基坑开挖是否对建筑物的稳定产生影响。
5、检查核实分析钎探资料，对存在异常处进行复核检查。
地基验槽方式：
（一）观察法
观察槽壁、槽底的土质情况，验证基槽开挖深度，初步验证基槽底部土质是否与勘察报告相符，观察槽底土质结构是否被人为破坏；验槽时应重点观察柱基、墙角、承重墙下或其他受力较大部位；基槽边坡是否稳定。
（二）钎探法
钎探是用锤将钢钎打入坑底以下的土层内一定深度，根据锤击次数和入土难易程度来判断土的软硬情况及有无古井、古墓、洞穴、地下掩埋物等。
（三）轻型动力触探
1，持力层明显不均匀；
2，浅部有软弱下卧层
3，有浅埋的坑穴、古墓、古井等，直接观察难以发现时；4，勘察报告或设计文件规定应进行轻型动力触探时。
地基钎探要求.doc
地基钎探要求现阶段，建筑企业进行地基钎探施工过程中，需要满足什么要求？基本情况怎么样？以下是中国下面梳理地基钎探要求相关内容，基本情况如下：小编通过建筑行业百科网站下面建筑知识专栏进行查询，梳理地基钎探要求相关规定，基本情况如下：对地质复杂的或重要的工程，对地基变形有特殊要求以及地基开挖后对地基土有疑义时，应根据设计要求或验槽磋商的意见进行钎探试验，并做好测试记录，钎探记录应填写清楚、真实，并有钎探记录人、施工员、项目技术负责人签字，钎探记录应附有打钎平面图以及钎探结果的分析。
钎探打钎按平面图标定的钎探点顺序进行，记录每打入300mm 深度的锤击数，填入地基钎探记录，钎探锤重、落距、钎径应符合规范规定。
钎探完毕，要认真分析钎探记录，查明槽底以下土质的变化，分析孔深范围内基土坚硬程度是否均匀，如有异常需处理，应在打钎平面布点图上标明部位、区段、标高及处理方法。
钎探孔的布置一般均应按照设计要求进行钎探，设计无要求时可按下列规则布置：1）槽宽小于800mm时，在槽中心布置探点一排，间距1～2m，一般为1.5m；2）槽宽800～2000mm时，在距两边200～500mm处，各布置探点一排，间距1～2m，一般为1.5m；3）槽宽2000mm以上时，应在槽中心及两槽边200～500mm处，各布置探点一排，每排探点间距1～2m，一般为1.5m，3排成梅花形布置；4）矩形基础：按梅花形布置，纵向和横向探点间距均为1～2m，一般为1.5m，较小基础至少应在四角及中心各布置1个探点。
钎探的钎距和深度应符合设计要求，设计无要求时应按规范的要求进行，矩形基础应等于或大于1.5m，一般不小于1.8m，并不小于短边长度，也不宜大于3m。
如土质情况复杂可适当减少钎距和加深钎探深度，钎距纵横两个方向的间距应不大于1.5m。
钎探应绘图编号，按编号顺序进行击打，打钎人员应固定。
结果填入钎探平面布点图，发现地质条件不符合设计要求时，应会同设计、勘察人员确定处理方案。
人工捡底、钎探和验槽施工方案
目录第一章、编制依据 (2)第二章、工程概况 (2)第三章、人工捡底 (3)第四章、钎探试验 (4)第五章、地基验槽 (6)第六章、质量保证措施 (6)第七章、安全、文明施工保证措施 (6)第一章、编制依据1.1主要应用规范、规程、标准1.2设计文件1.3施工文件工程施工组织设计第二章、工程概况工程名称：XX建设地点：XX建设单位：XX设计单位：XX全过程工程咨询单位PMC：XXEPC总承包联合体：XX结构形式：框架结构XXXXXX第三章、人工捡底1、基础形式采用桩承台+底板（抗水板），底板落于第2层粉质粘土上，地基承载力特征值fak=110Kpa。
桩基采用旋挖成孔灌注桩。
2、土方开挖基本情况：本工程地下室为一层车库，抗水板厚度400mm，采用机械大开挖，小型机械和人工结合进行修边捡底，人工将土方倒运到未进行清土的该块基础槽范围之外或运土坡道位置，由一台小型挖掘机进行装车。
大面积捡底完成后，由挖掘机将坡道挖除。
3、捡底前提前在槽边放好标高控制线，作为捡底的依据，严禁超挖，同时有水准仪进行测量，保证基底标高满足设计要求。
清理不同标高放坡时，按照45度放坡，按开挖图，放出基坑上口线和下口线，以保证基坑的准确性。
4、小挖机配合人工捡底到抗水板垫层下口标高→放承台、电梯基坑和集水坑线，并设立控制点，撒上灰线。
捡底过程中，随时检查标高，严禁超挖。
开挖承台和电梯基坑时，预留基坑四周300厚的砖胎模位置。
5、土方开挖完成后，及时进行钎探、验槽，以减少暴露时间，防止暴晒和雨水侵刷破坏地基土的原状结构。
土方开挖质量验收标准（mm）第四章、钎探试验按照《建设工程施工质量验收规范实施指南》地基钎探记录表，捡底后即在监理旁站下，采用钢钎（按300mm画刻度，长2.1米）作钎探试验，如实记录每下沉300mm的锤击数，以检验地基密实度。
1、准备工作（1）钎探人员配备齐全，并设专人管理。
（2）主要机具准备：轻便触探器试验设备，主要有探头、触探杆和穿心锤组成。
地基验槽,钎探文本记录
40
35
45
50
17
40
41
39
42
45
18
43
42
41
44
46
19
40
43
50
46
47
20
39
43
49
47
45
21
40
47
43
46
44
22
43
43
46
50
45
钎探人
记录人
施工单位项目经理
监理工程师
（建设单位项目负责人）
报出日期： 年 月 日
钎 探 记 录 表
表1.2.21 GB50300－2001
工程名称
漯河市惠达公司大学路1#楼
施工单位
河南水利建筑工程有限公司
钎探部位
裙楼基槽
轴线
槽底标高
-2.850
锤 重
10（kg）
锤击高度
0.5（m）
钎直径
25（mm）
每步打入深度
30（cm）
钎探日期
2009年3月 日
顺序号
钎探步数
备注
第一步
第二步
第三步
第四步
第五步
23
39
44
47
44
47
24
42
45
47
工程名称
漯河市金地兰乔圣菲2#楼
基槽底设计标高
m、
施工单位
河南盛兴建设工程有限公司
设计要求地质土层
粉土
验槽日期
年 月 日
实际地质土层
粉土
内容:
A、轴线尺寸情况: 轴线尺寸误差均在±4㎜以内。
地基钎探验槽及地基处理方案
地基钎探验槽及地基处理方案地基钎探、验槽及地基处理方案一、地基验槽程序基础土石方开挖至基础垫层底标高后，对照地质勘察单位编制的中新公园大道地质勘察报告，在每一工程地质剖面中标注坑底标高线，核查基础底部的实际地质状况是否与地勘资料相符，并钎探判断坑底地质是否满足持力层的地基要求，以地勘报告和钎探数据会同地勘、设计、监理、业主、施工和质监单位等相关进行地基验槽。
二、钎探在基土开挖至基底设计标高，表面平整，轴线及坑（槽）宽、长符合设计图纸要求后，应对基坑（槽）进行钎探检测，记录钎探检测数据，检查坑（槽）底基土质量，为下一步地基验槽提供依据。
1、钎探孔位布置：每一独立柱基布置一个钎探点，联合基础设置两个钎探点，筏板基础按纵横间距5米梅花型布置（钎探点布置详见附图），以确保上部集中荷载传至地基处的地质情况被真实掌握。
2、钎探准备(1)测放钎探点位：按钎探点位布置图在坑（槽）底测放钎探点并用石灰标记。
(2)钎探用工具：钢钎由18钢筋制成，每根长1.8m，钎头呈30度尖锥形状，其上每30cm用红油漆分段标记；锤击钢钎用10磅大锤；另配钢卷尺、凳子、手推车、撬棍、记录表格等。
3、打钎作业：采用人工打钎，在钎探位置将钎尖对准孔位，一人扶正钢钎，一人站于操作凳上用8磅大锤锤击钢钎的顶端，锤举高度一般为5070cm，将钢钎垂直打入土层中。
钎杆每打入土层30cm时，记录一次锤击数，填探写钎记录。
进行打钎作业时，请监理及建设单位工程师现场监督。
4、钎探深度为1.5m,但当最后20击钢钎进尺深度小于50mm时地基承载力满足要求，停止钎探。
5、由于钢钎击入后无法拔除，所以考虑在垫层浇筑后切除钢钎外露部分。
6、数据整理将钎探点绘制成图并依次编号，将每个钎探点每打入30cm深度的锤击次数和最后20击进尺深度填入统一表格内，字迹清楚，经过技术负责人、质量检查员、打钎人员签字后归档。
7、应注意的事项(1)基土受雨后，不得进行钎探。
(2)钎探深度必须符合要求，锤击数记录准确，不得做假。
基坑验槽及钎探
基坑验槽及钎探
土方开挖完后，及时通知设计、勘探、业主、监理和施工部门共同进行验桩或验槽，校对地质资料，检查地基土与工程地质勘察报告，设计图纸要求是否相符，有无破坏原状土结构或发生较大的扰动现象。
1）表面检查验槽
（1）检查槽底是否已挖至原（老）土，是否需继续下挖或进行处理。
（2）整个槽底上的颜色是否均匀一致，土的坚硬程度是否一样，有否局部过松软或坚硬的部位，有否局部含水量异常现象，走上去有没有颤动的感等。
2）钎探检查
基坑挖好后，用锤把钢钎打入槽底的基土内，根据每打入一定深度的锤击次数，来判断地基土质情况。
（1）钢钎的规格和重量
钢钎用直径25mm 的钢筋制成，钎尖呈60°尖锥状，长度1.8-2.0m。
大锤用重3.6-4.5kg 铁锤。
打锤时，举高离钎顶50-70cm，将钢钎垂直打入土中，并记录每打入土层30cm 的锤出数。
（2）钎孔布置和钎探深度。
钎孔布置成梅花形，间距1.5m，钎探深度为1.5m。
（3）全部钎探完后，逐层地分析研究钎探记录，逐点进行比较，将锤击数显著过多或过少的钎孔在钎探平面上做上记号，然后再在该部位进行重点检查，如有异常情况，要认真进行处理。
（4）通过共同验槽后，尽快用素土或干砂将探孔回填，方可进行垫层砼施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钎探验槽
现如今，我国建筑企业对钎探验槽施工有哪些规定？企业进行钎探验槽基本施工情况怎么样？为了让建筑行业人员对钎探验槽有一个直观了解，下面整理以下验槽相关资料，基本介绍情况如下：钎探验槽基本概况：
钎探，又称轻型动力触探试验，就是在基础开挖达到设计标高后，按规定对基础底面以下的土层进行探察，判断土质的软硬情况，并探察是否存在坑穴、古墓、古井、防空掩体及地下埋设物等。
钎探验槽操作工艺：
放钎点线→ 就位打钎→记录锤击数→拔钎→检查孔深→ 灌砂。
按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
就位打钎
人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70cm，将钎垂直打入土层中。
机械打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
记录锤击数。
钎杆每打入土层30cm时，记录一次锤击数。
钎探深度如设计无规定时，一般按表1-6执行。
拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。
每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。
移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。
灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。
灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。
整理记录：按钎孔顺序编号，将锤击数填入统一表格内。
字迹要清楚，再经过打钎人员和技术员签字后归档。
冬、雨期施工：
基土受雨后，不得进行钎探。
基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。
钎探验槽注意的质量问题：
遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。
不得不打，任意填写锤数。
记录和平面布置图的探孔位置填错：
将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。
发现错误及时修改或补打。
在记录表上用色铅笔或符号将不同的钎孔分开。
