施工升降机地基基础方案及计算书

合集下载

升降机基础施工方案(1)

升降机基础施工方案(1)

升降机基础施工方案(1)一、前言升降机基础施工是建筑工程中的重要环节,它直接影响到整个建筑物的安全稳定性。

本文将介绍升降机基础施工的具体方案。

二、施工前准备在开始升降机基础施工之前,首先需要进行周密的施工前准备工作。

包括但不限于以下几个方面: - 确定施工区域及相关尺寸; - 进行地面测量、勘探,确保施工地基条件符合要求; - 确定升降机的位置、尺寸及承重要求; - 搭建施工围栏,确保施工场地安全。

三、基础施工步骤1. 地基处理在确定地基条件符合要求后,需要进行地基处理,通常包括以下几个步骤: - 地面平整:清除地面上的障碍物,确保施工面平整; - 基础开挖:根据设计要求进行基础开挖,保证基础尺寸符合要求; - 基础捣实:在基础开挖完成后,需进行捣实处理,确保基础坚固。

2. 基础浇筑基础开挖和捣实完成后,需进行基础浇筑。

浇筑过程中需要注意以下几点: - 配合比例:按照设计要求,控制好水灰比例; - 浇筑顺序:从中心向外逐渐浇筑,确保基础均匀一致; - 筑面处理:在浇筑完成后,需要对筑面进行处理,保证表面平整。

3. 基础固化基础浇筑结束后,需进行基础固化,以确保基础的强度和稳定性。

在基础固化过程中,需要注意以下几点: - 养护时间:根据具体情况确定养护时间,确保基础充分固化; - 养护方式:可以采取覆盖保湿或者喷水养护等方式; - 养护温度:控制好养护温度,避免温度过高或过低影响固化效果。

四、施工注意事项在进行升降机基础施工时,需要注意以下几点: - 安全第一:施工过程中务必保障施工人员的安全,严格按照相关规定使用安全防护设施; - 质量保证:严格按照设计要求进行施工,确保施工质量符合标准; - 进度控制:合理安排施工进度,确保按时完成施工任务。

五、总结升降机基础施工是建筑工程中的关键环节,本文介绍了基础施工前的准备工作、施工步骤及注意事项,希望能对相关从业人员提供帮助。

在进行施工过程中,务必认真执行相关规定和标准,确保施工质量和安全。

施工升降机计算书

施工升降机计算书

施工升降机计算书一、概况1、生态城图书档案馆工程,工程位于天津生态城中部片区04-02-05地块内。

工程结构及占地面积:总建筑面积约67000m2,建筑物高度约为35米。

场地占地面积为5层框架,局部钢结构建筑。

根据施工需要,计划安装4台施工升降机解决施工人员上下、及二次结构散体货物的垂直运输问题。

2、设备概况:施工升降机型号选用SC型200/200,为双笼无对重升降机,由邢台亚泰重工机械有限公司生产,和湖北江汉建筑工程机械有限公司生产。

标准节尺寸为650*650*1508,壁厚为4.5mm规格的立管标准节重量170 kg;额定载重2*2000Kg,提升速度33m/min,最大架设高度250m,额定安装载重量2*2000 kg,电机功率2*3*11kw,吊笼重量2*2000 kg,外笼重量1480kg,3、根据建筑物的高度和屋面板标高,升降机计划安装最高高度按40.5米,计划安装标准节27节,吊笼规格3200*1500。

升降机自重G=吊笼重+外笼重+导轨架总重+载重量=2*2000+1480+170*27+2*2000=14070(kg)基础承载力(取安全系数为n=2): F=G*0.02=14070*0.02=281.4(kN)4、施工升降机安装在靠近各楼侧,升降机的施工安装拆卸严格按照《SC 型升降机使用手册》的要求进行,5、编制参考依据:SC200/200型施工升降机使用说明书《建筑施工安全检查标准》JGJ59-2011《建筑机械使用安全技术规程》JGJ33-2012《吊笼有垂直导向的人货两用施工升降机》GB26557-2011《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010二、升降机基础计算升降机自重: 15090kg砼基础承载力:F=281.4kN基础自重: G =4×6×0.3×25KN/m 3=180KN1、 验算基底压力W MA G F P ±+=)(m in m ax,其中:G 为基础自重设计值=180kNA 基础底面积=4×6=24 m 2本基础仅考虑竖向荷载,弯距不予计算,取M=0P max,min =(281.4kN+180KN)/(4×6m 2)=19.225kN/m 2=0.02Mpa< f=0.15Mpa 满足要求2、受冲切承载力验算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。

施工升降机基础承载力计算书

施工升降机基础承载力计算书

施工升降机基础承载力计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数:二、基础承载计算:导轨架重(共需35节标准节,标准节重175kg):175kg×35=6125kg,施工升降机自重标准值:=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=;Pk施工升降机自重:P=×(1480×2+1480+1258×2+200+6125)+×2000×2)×10/1000=;考虑动载、自重误差及风载对基础的影响,取系数n=P=×P=×=三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同,选择最不利的板进行验算楼板长宽比:Lx/Ly=3/4=1、荷载计算楼板均布荷载:q=(3×=m22、混凝土顶板配筋验算依据《建筑施工手册》(第四版):=××32=·mMxmax=××32=·mMymaxM0=××32=·mx=××32=·mM0y混凝土的泊桑比为μ=1/6,修正后求出配筋。

板中底部长向配筋:Mx =Mxmax+μMymax=+6=·mαs =|M|/(α1fcbh2)=×106/×××103×=;ξ=1-(1-2×αs)1/2=1-(1-2×=;γs=1-ξ/2=2=;As =|M|/(γsfyh)=×106/××=233.09mm2。

施工升降机基础计算书

施工升降机基础计算书

工业用房及配套设施项目施工升降机专项施工方案附录编制单位:编制人:目录第一章工程概况 (2)二、施工平面布置 (4)三、施工要求 (4)四、技术保证条件 (4)五、工艺流程 (5)六、施工方法 (6)七、操作要求 (7)八、检查要求 (9)第二章、施工安全保证措施 (9)一、组织保障措施 (10)二、技术措施 (13)第三章、验收要求 (15)一、验收标准 (15)二、验收程序 (16)三、验收内容 (16)四、验收人员 (18)第四章、施工升降机加固计算书 (19)配筋示意图 (21)支撑立面图 (22)第一章工程概况1.1 项目基本信息1.2 项目工程概况总建筑面积为46297.92m²,设计使用年限:50年;地上/地下层数:-1F,抗震等级:二级;结构类型:框架;建筑场地类别:Ⅱ类;层高11层,建筑高度:1号楼A单元36.15m,1号楼B单元36.15m,二号楼36.45m;抗震设防烈度:7度;耐火等级:二级;建筑结构安全等级:二级。

1.3、危大工程概况和特点本工程为商业、多层和高层住宅楼,结构类型为框架、框—剪力墙结构,各单体工程阳台多,结构悬挑部位多,受力复杂,施工升降机的要选好位置,方便材料运输,保证附着节点受力可靠;本工程部分施工升降机基础作用在回填土上,故要确保回填土的施工质量,保证地基承载力,表面出现地基不均匀沉降;本工程部分施工升降机基础设置在地下室顶板上,设计时应考虑基础对结构的影响。

施工升降机计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计标准》GB50005-20176、《钢结构设计标准》GB50017-20177、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)9、SCD200/200J施工升降机使用说明书二、施工平面布置三、施工要求1、施工升降机位置选择的原则:满足使用功能及砌筑阶段装修阶段工程量。

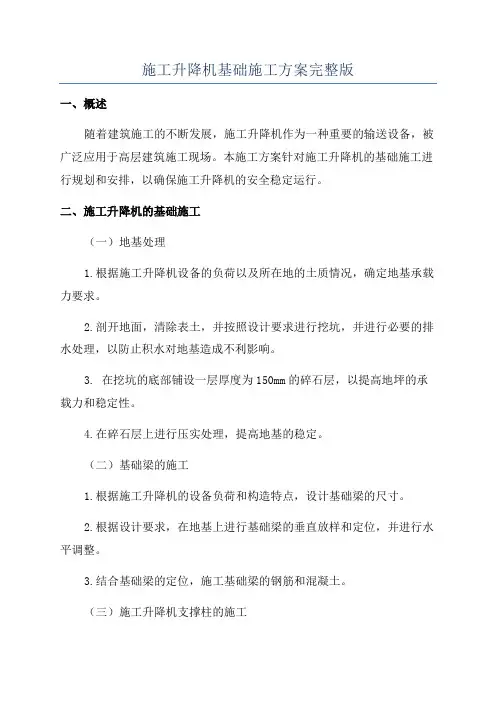

施工升降机基础施工方案完整版

施工升降机基础施工方案完整版

施工升降机基础施工方案完整版一、概述随着建筑施工的不断发展,施工升降机作为一种重要的输送设备,被广泛应用于高层建筑施工现场。

本施工方案针对施工升降机的基础施工进行规划和安排,以确保施工升降机的安全稳定运行。

二、施工升降机的基础施工(一)地基处理1.根据施工升降机设备的负荷以及所在地的土质情况,确定地基承载力要求。

2.剖开地面,清除表土,并按照设计要求进行挖坑,并进行必要的排水处理,以防止积水对地基造成不利影响。

3. 在挖坑的底部铺设一层厚度为150mm的碎石层,以提高地坪的承载力和稳定性。

4.在碎石层上进行压实处理,提高地基的稳定。

(二)基础梁的施工1.根据施工升降机的设备负荷和构造特点,设计基础梁的尺寸。

2.根据设计要求,在地基上进行基础梁的垂直放样和定位,并进行水平调整。

3.结合基础梁的定位,施工基础梁的钢筋和混凝土。

(三)施工升降机支撑柱的施工1.根据设计要求,进行施工升降机的支撑柱的布置和定位。

2.根据支撑柱的位置,在基础梁上进行支撑柱的垂直放样和定位,并进行水平调整。

3.结合支撑柱的定位,施工支撑柱的钢筋和混凝土。

(四)施工升降机基础的细部处理1.对基础梁和支撑柱进行必要的细部处理,以确保施工升降机的安装稳定。

2.检查基础梁和支撑柱的尺寸是否符合设计要求,是否存在缺陷或损坏情况。

3.根据需要进行修复或加固处理。

三、施工安全措施(一)施工过程中,应设立明显的施工警示标志,并设置专人进行看守和引导。

(二)施工过程中,应遵守规章制度,保证施工人员的安全。

(三)施工升降机设备的安装过程中,必须由具有相关资质的专业人员进行操作。

(四)施工升降机设备的安装过程中,应严格按照操作规程进行操作,确保设备的安全稳定。

四、施工进度计划(一)地基处理阶段:计划完成时间为3天。

(二)基础梁施工阶段:计划完成时间为7天。

(三)支撑柱施工阶段:计划完成时间为5天。

(四)细部处理阶段:计划完成时间为3天。

五、施工质量控制(一)施工过程中,必须按照设计要求进行施工,确保施工质量。

施工升降机计算书

施工升降机计算书

施工升降机计算书一、概况1、住宅楼工程,工程位于杭州市南区某风景小区内,场地西北和东北侧为在建建筑,东南和西南侧为空地。

工程结构及占地面积:总建筑面积约24000m2,建筑物高度约为50米。

场地占地面积约1500m2,为16层框架结构建筑,楼层层高标准层为3.00m。

根据施工需要,计划安装2台施工升降机解决施工人员上下、小型及散体货物的垂直运输问题。

2、设备概况:施工升降机型号选用SC型SCD200/200TD,为双笼带对重升降机,中国建设机械总公司广州市京龙工程机械有限公司生产。

标准节尺寸为650*650*1508,壁厚为4.5mm规格的立管标准节重量170 kg;额定载重2*2000Kg,提升速度36m/min,最大架设高度450m,额定安装载重量2*1000 kg,电机功率2*2*11kw,吊笼重量2*2000 kg,对重重量2*1000 kg,外笼重量1480kg,3、根据建筑物的高度和屋面板标高,升降机计划安装最高高度按50米,计划安装标准节33节,吊笼规格3200*1500。

升降机自重G=吊笼重+外笼重+导轨架总重+对重重+载重量=2*2000+1480+170*33+2*1000+2*2000=17090(kg)基础承载力(取安全系数为n=2): F=G*0.02=17090*0.02=341.8(kN)4、施工升降机安装在靠近各楼侧,升降机的施工安装拆卸严格按照《SC型升降机使用手册》的要求进行,5、编制参考依据:《高处作业吊篮》JG/T 5032-93《高处作业吊篮安全规则》JG 5027-92《施工升降机》GB/T 10054-2005《施工升降机安全规则》GB10055-1996《龙门架及井架物料提升机安全技术规范》JGJ 88-92二、升降机基础计算施工电梯基础升降机自重:17090kg砼基础承载力:F=341.8kN基础自重:G=3.8×4.4×0.3×25KN/m3=125.4KN1、验算基底压力WM AG F P ±+=)(m inm ax,其中:G 为基础自重设计值=125.4kNA 基础底面积=3.8×4.4=15.62 m 2 本基础仅考虑竖向荷载,弯距不予计算,取M=0P max,min =(341.8kN+125.4KN)/(3.8×4.4m 2)=27.94kN/m 2=0.03Mpa < f=0.15Mpa 满足要求2、受冲切承载力验算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。

施工升降机基础施工方案

施工升降机基础施工方案

施工升降机基础施工方案XXX施工电梯基础施工方案一、工程概况一)工程简况XXX由XXX投资兴建,XXX设计,实行建设监理制。

本工程主要建设高层住宅及相关公建配套设施,总建筑面积为.28平方米,其中地上建筑面积为.99平方米,地下建筑面积为.29平方米。

二)工程地理位置及周围环境本工程位于江苏省淮安市清河区,南至青年路、西至西安路、北至上海路,东侧为XXX。

现场已建立临时围墙,基地西侧的西安路、北侧的上海路和南侧的青年路将作为主要施工道路,可在此处布置施工期间的施工出入口。

三)建筑工程简况本工程施工范围包括1#—5#楼、地下室、商业用房、公建用房、健身设施场所和室外总体。

建筑物概况表:序号楼号面积(平方米)1 1#楼 .72 2#楼 .73 3#楼 .54 4#楼 9772.75 5#楼 .146 地下室 .27 1#楼商业建筑 4043.18 2#楼商业建筑 3158.79 3#楼商业+办公 7927.910 5#楼商业建筑 4776.6411 总计 .28二、编制依据本施工方案编制依据有:《建筑设计文件审查标准》、《电梯安装工程施工及验收规范》、《建筑施工图集》、《建筑工程施工组织设计规范》等。

三、施工电梯平面布置施工电梯平面布置应符合《电梯安装工程施工及验收规范》的要求。

四、施工电梯基础下地下室顶板支撑验算施工电梯基础下地下室顶板支撑验算应符合以下要求:1.顶板支撑应采用钢管支撑,其直径不小于60mm,壁厚不小于3.5mm,间距不超过1.5m。

2.钢管支撑应与地下室墙体固定连接,连接方式应采用螺栓连接或焊接连接。

3.顶板支撑应满足下列验算条件:1)支撑点荷载不超过设计荷载。

2)支撑点应按照设计要求均匀分布。

3)支撑点应满足地下室顶板的强度要求。

五、施工电梯基施工步骤与方法施工电梯基施工步骤与方法如下:1.确定电梯机房位置和尺寸,进行基础开挖。

2.进行基础处理,包括清理基坑、进行基础底部处理、设置支撑钢筋和钢管支撑等。

升降机验算方案及计算书文档

升降机验算方案及计算书文档

升降机验算方案及计算书文档经八纬一改造项目B区8#-13#楼施工升降机在车库顶板安装承载力验算经八纬一改造项目B区8#-13#楼及地下车库项目,主楼升降机需在已施工完的车库顶板上安装,主楼与车库顶板上均设置沉降后浇带,后浇帯楼板为连续支撑,跨度为,特对此升降机基础所处位置的顶板采用底部加支撑传力的方法,满堂架体搭设,支设范围为施工升降机基础底座外扩1M。

一、升降机基础支撑设计为了加大安全系数,采取在升降机基础范围的车库顶板下加钢管支撑的方式,将上部载荷传递到筏板基础上。

钢管支撑体系:搭设范围*5,满堂支撑体系采用48mm×无缝钢管,立杆纵横间距,步距,顶端用U型卡与方木支撑,方木截面大小50mm×80mm,间距同立杆,底座支设在通长300mm*50mm 木质垫板上。

扫地杆距离地面200mm,纵横方向满加。

梁底加设独立立杆,立杆间距,立杆上端伸出至木方支撑点长度,支撑架搭设高度。

立杆与满堂脚手架体四周加设剪刀撑与斜撑,斜撑与地面成45o角。

特将施工升降机的压力进行计算和满堂支撑体系进行验算。

二、荷载验算根据施工现场情况,本设备安装在车库顶板上。

按照楼层总高和施工荷载要求,根据厂家提供的SC200/200施工升降机使用说明书中的数据验算如下: 1、施工升降机的平均压力设计值根据施工现场情况,本设备安装在车库顶板上。

按照楼层总高和施工荷载要求,根据厂家提供的SC200/200施工升降机使用说明书中的数据验算如下:吊笼重:外笼重:标准节:施工升降机基座重:前四项合计为最大载重量:动力系数:基座底面积A=4m×=18m2 升降机总荷载设计值为:P=/A=/ m2经对地下车库顶板以上的验算,能够满足施工升降机的承载力要求。

为了加大安全系数,采取在升降机基础范围的车库顶板下加钢管支撑的方式,将上部载荷传递到筏板基础上。

钢管支撑体系:搭设范围*4,钢管Φ48*3,间距600*600,,用顶托加木方顶在板下,木方间距600,横杆步距1500,立杆上端伸出至木方支撑点长度,支撑架搭设高度。

施工升降机计算

施工升降机计算

施工升降机计算本计算书主要依据《施工升降机》(GB/T 10054-2005)、《施工升降机安全规则》(GB10055-2007)、《建筑地基基础设计规范》(GB50007-2011)、《混凝土结构设计规范》(GB50010-2010)、《建筑结构荷载规范》(GB 50009-2012)等编制。

一、参数信息(1)升降机基本参数升降机型号:SCD200/200J;标准节长度:1.5m;支架总高度:60.0m;吊笼形式:采用双吊笼;(2)升降机重量参数标准节重:167.0Kg;单个吊笼重:1460.0Kg;外笼重:1480.0Kg;对重重量:1300.0Kg;吊笼载重:2000.0Kg;其它配件重:200.0Kg;(3)动荷载参数动荷载参数:1.5;(4)基础参数基础长度:3.5m;基础宽度:2.7m;基础厚度:0.3m;混凝土强度等级:C30;长向钢筋参数:长向钢筋型号:HPB300;长向钢筋间距:150mm;长向钢筋直径:20mm;短向钢筋参数:短向钢筋型号:HPB300;短向钢筋间距:150mm;短向钢筋直径:20mm;(5)地基参数承载力设计值:150KPa;地基承载力折减系数:0.4;(6)施工升降机参数导轨架长:0.9m;导轨架宽:0.6m;二、基础承载计算导轨架重(共需40节标准节,标准节重167.0Kg):167.0kg×40=6680.0kg,施工升降机自重标准值:P"k=((1460.0+2000.0+1300.0)×2+1480.0+200.0+6680.0)×10/1000=178.800KN;施工升降机自重设计值:P k=1.2×178.800=214.560KN;考虑动载、自重误差及风载对基础的影响,取动载系数n=1.50基础承载力设计值:P=1.50×214.560=321.840KN;三、地基承载力验算承台自重标准值:G k=25×3.500×2.700×0.300=70.875kN承台自重设计值: G=70.875×1.2=85.050kN作用在地基上的竖向力设计值:F=321.840+85.050=406.890kN基础下地基承载力为:p= 150.0×3.500×2.700×0.400=567.000kN ;基础下地基承载力p=567.000kN ≥作用在地基上的竖向力设计值:F=406.890KN,满足要求!四、承台底面积验算混凝土板采用:C30,查表得到混凝土板的抗压强度f c=14.50N/mm2=14500.0KN/m2轴心受压基础基底面积应满足S=3.500×2.700=9.450m2≥(P k+G k)/f c=(214.560+70.875)/14500.0=0.020m2五、承台抗冲切验算由于导轨架直接与基础相连,故只考虑导轨架对基础的冲切作用。

施工电梯基础施工方案(含计算书)

施工电梯基础施工方案(含计算书)

重庆市合川区北城沙坪路二期拆迁安置还房4~11#楼项目施工升降机基础专项施工方案批准:审核:初审:编制:深圳中海建筑有限公司重庆市合川区北城沙坪路二期拆迁安置还房项目部2011年10月20日目录一、编制总体思路................................................................................................................... - 1 -1.施工升降机定位 (1)2.施工升降机型号及品牌选择 (1)3.施工升降机基础结构形式 (1)二、编制依据 ......................................................................................................................... - 2 -三、工程概况 ......................................................................................................................... - 2 -一).劳动力需求计划 (3)二).施工机械需求计划 (3)三).材料需求计划 (3)五、施工升降机基础设计......................................................................................................... - 3 -一).施工升降机基础要求 (3)二).施工升降机基础设计 (4)三).施工升降机基础设计 (4)四).基础接地电阻设计 (6)五).排水及防护处理措施 (6)六、电梯基础验收................................................................................................................... - 7 -七、检查制度 ......................................................................................................................... - 7 -八、基础定位图...................................................................................................................... - 7 -4~11#楼施工升降机基础施工方案一、编制总体思路1.施工升降机定位根据已经审批通过的施工总平面布置图,由于场地移交不同时的情况,截止今日处于13#楼的南面的一期配电房还未拆迁,13#楼南面的土石方还不能开挖,对已经十分紧张的场地布置带来了极大的困难。

施工升降机(人货梯)基础计算

施工升降机(人货梯)基础计算

施工升降机基础计算关于施工升降机基础计算,品茗软件参数界面及计算书:施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》(GB/T 10054-2005),《施工升降机安全规则》(GB10055-2007),《建筑地基基础设计规范》(GB50007-2002),《混凝土结构设计规范》(GB 50010-2002)等编制。

一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 60 标准节长度(m) 1.51底笼长(m) 4.5 底笼宽(m) 3标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C30 楼板长(m) 4楼板宽(m) 3 楼板厚(m) 0.3梁宽(m) 0.8 梁高(m) 0.3板中底部短向配筋B12@150 板边上部短向配筋B12@150 板中底部长向配筋B12@150 板边上部长向配筋B12@150 梁截面底部纵筋6B25 梁中箍筋配置A6@150 箍筋肢数 23.荷载参数:4.钢管参数:钢管类型Ф48×3.2钢管横距(m) 0.8钢管纵距(m) 0.8 钢管步距(m) 1.5模板支架立杆伸出顶层横向水平杆中0.1心线至模板支撑点的长度(m)二、基础承载计算:导轨架重(共需40节标准节,标准节重167kg):167kg×40=6680kg,施工升降机自重标准值:P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN;施工升降机自重:P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN;考虑动载、自重误差及风载对基础的影响,取系数n=2.1P=2.1×P=2.1×222.56=467.38kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

施工升降机基础施工方案

施工升降机基础施工方案
二、编制依据
1、本方案主要依据施工图纸及以下规范及参考文献编制:
《地基基础设计规范》(GB50007-2002)
《建筑结构荷载规范》(GB50009-2001)
《建筑安全检查标准》(JGJ59-99)
《混凝土结构设计规范》(GB50010-2010)
《地质勘察报告》**************工程新技术发展有限公司
缀条选用:5号角钢b×d×r=50×3×5.5mm;
主肢的截面力学参数为A0=17.17cm2,Z0=2.59cm,Ix0=128.58cm4,Iy0=128.58cm4;
缀条的截面力学参数为At=2.97cm2;
格构柱截面示意图
格构柱的y-y轴截面总惯性矩:
格构柱的x-x轴截面总惯性矩:
经过计算得到:
3.1.3.格构柱的整体稳定性计算:
格构柱在弯矩作用平面内的整体稳定性计算公式:
其中N──轴心压力的计算值(kN);取N=274.20kN;
A──格构柱横截面的毛截面面积,取4×17.17cm2;
──轴心受压构件弯矩作用平面内的稳定系数;
根据换算长细比 0x=25.00, 0y=25.00≤150满足要求!
电梯笼底下的荷载,地下室顶板也能承受,保险起见,再增加面积为3600×3200mm的间距900×800钢管用可调螺杆顶紧。
依据《钢结构设计规范》(GB50017-2003)。
3.1.1.格构柱截面的力学特性:
格构柱的截面尺寸为0.70×0.70m;
主肢选用:9号角钢b×d×r=90×10×10mm;
2)0#、3#、7#、8#、9#号楼的提升机基础坐落在自然土层上,按说明书及计算要求制作混凝土基础。混凝土顶面标高高出周围自然地面100mm。

施工升降机(人货梯)基础计算

施工升降机(人货梯)基础计算

施工升降机基础计算关于施工升降机基础计算,品茗软件参数界面及计算书:施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》(GB/T 10054-2005),《施工升降机安全规则》(GB10055-2007),《建筑地基基础设计规范》(GB50007-2002),《混凝土结构设计规范》(GB 50010-2002)等编制。

一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 60 标准节长度(m) 1.51底笼长(m) 4.5 底笼宽(m) 3标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C30 楼板长(m) 4楼板宽(m) 3 楼板厚(m) 0.3梁宽(m) 0.8 梁高(m) 0.3板中底部短向配筋B12@150 板边上部短向配筋B12@150 板中底部长向配筋B12@150 板边上部长向配筋B12@150 梁截面底部纵筋6B25 梁中箍筋配置A6@150 箍筋肢数 23.荷载参数:4.钢管参数:钢管类型Ф48×3.2钢管横距(m) 0.8钢管纵距(m) 0.8 钢管步距(m) 1.5模板支架立杆伸出顶层横向水平杆中0.1心线至模板支撑点的长度(m)二、基础承载计算:导轨架重(共需40节标准节,标准节重167kg):167kg×40=6680kg,施工升降机自重标准值:P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN;施工升降机自重:P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN;考虑动载、自重误差及风载对基础的影响,取系数n=2.1P=2.1×P=2.1×222.56=467.38kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

升降机基础施工方案

升降机基础施工方案

升降机基础施工方案升降机基础施工方案一、工程概况升降机是一种垂直运输设备,在建筑施工中起到将人员和物资从一层运输到另一层的作用。

本次施工方案是针对一栋高层建筑施工过程中所需的升降机的基础施工工作。

二、施工准备1. 项目资料准备:收集有关升降机的设计文件和规范标准。

2. 地基处理:确保基础施工区域的地基平整和牢固。

三、施工步骤1. 地基布置:根据升降机基础的设计要求,在施工区域进行地基的布置和勘测工作。

2. 打桩:根据设计要求,选择合适的钢筋和混凝土,进行桩的打设。

3. 浇筑基础:按照设计要求,将混凝土浇筑到桩的周围,形成升降机基础的底部。

4. 安装支撑架:在基础的底部安装支撑架,支撑起升降机的整体结构。

5. 安装电气设备:将升降机所需的电气设备安装到基础的支撑架上,并进行连线和接地工作。

6. 检测和调试:进行升降机基础的检测和调试,确保其安全可靠。

四、施工要点1. 工程管理:严格按照施工方案进行施工,确保施工的顺利进行。

2. 施工质量:根据标准要求,进行材料和施工质量的检验和测量,确保施工质量合格。

3. 安全预防:施工期间要进行必要的安全预防措施,保证工人的安全。

4. 施工记录:及时记录施工的各个环节和细节,以备日后参考。

五、施工安全措施1. 工作人员必须进行安全教育和培训,了解升降机的施工要求和安全注意事项。

2. 施工区域必须进行有效的标识和隔离,确保工人的安全。

3. 工作人员应佩戴必要的安全防护用品,如安全帽、安全鞋等。

4. 如遇到特殊情况或危险现象,应立即报告相关人员,并采取紧急措施。

六、施工总结升降机基础施工是建筑施工中重要的一环,施工人员应严格按照施工方案和标准要求进行施工。

施工过程中要注意安全预防和施工质量的监控,确保升降机基础的安全可靠。

在施工结束后,应及时记录施工的各个环节和细节,为日后的工程总结和改进提供参考。

施工升降机基础验算计算书

施工升降机基础验算计算书

A楼地下室施工升降机基础验算计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)9、《施工升降机》(GB/T 10054-2005)一、参数信息1.施工升降机基本参数导轨架重(共需18节标准节,标准节重226kg):226kg×18=4068kg,施工升降机自重标准值:P k=((565×1+400+850×1+200+4068)+1000×1)×10/1000=70.83kN;施工升降机自重:P=(1.2×(565×1+400+850×1+200+4068)+1.4×1000×1)×10/1000=86.996kN;P=n×P=1×86.996=86.996kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同,选择最不利的板进行验算。

(按荷载满布,且计算板约束条件为一边固支,三边铰支考虑)楼板长宽比:Lx/Ly=4.1/8.4=0.4881、荷载计算取板中1m板宽进行验算q1=86.996×1/(3.7×1.4)=16.795kN/m2、混凝土顶板配筋验算板中最大弯矩:Mx max=q1×L x2/24=16.795×4.12/24=11.763支座最大弯矩:M0x=-q1×L x2/12=-16.795×4.12/12=-23.526板中底部短向配筋:αs=|M|/(α1f c bh02)=11.76×106/(1.00×16.70×1.00×103×275.002)=0.009;ξ=1-(1-2×αs)1/2=1-(1-2×0.009)0.5=0.009;γs=1-ξ/2=1-0.009/2=0.995;A s=|M|/(γs f y h0)=11.76×106/(0.995×300.00×275.00)=143.25mm2。

施工升降机基础计算书

施工升降机基础计算书

施工升降机基础计算书(一)计算参数1.施工升降机基本参数施工升降机型号:SC200/200;吊笼形式:双吊笼;架设总高度:98m;标准节长度:1.508m;导轨架截面长:0.9m;导轨架截面宽:0.6m;标准节重:140kg;对重重量:1300kg;单个吊笼重: 1460kg;吊笼载重:2000kg;外笼重:1480kg;其他配件总重量:200kg;2、基础参数基础混凝土强度等级:C30;承台底部长向钢筋:8@250;承台底部短向钢筋:8@250;基础长度l:6.0 m;基础宽度b:4.0 m;基础高度h:0.3 m;(二)基础承载计算:导轨架重(共需65节标准节,标准节重140kg):140kg×65=9100kg,施工升降机自重标准值:P k=(1460.00×2+1480.00+1300.00×2+2000.00×2+9100.00+200.00)×10/1000=203.0kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1基础承载力设计值:P=2.1×203.0=426.3kN(三)地基承载力验算承台自重标准值:G k=25×6.00×4.00×0.30=180.00kN承台自重设计值: G=180.00×1.2=216.00kN作用在地基上的竖向力设计值:F=426.3+216.00=642.3kN基础下地基承载力为:p= 220.00×6.0×4.0×0.30=1584.00kN >F=642.3kN该基础符合施工升降机的要求。

(四)基础承台验算1、承台底面积验算轴心受压基础基底面积应满足S=6.0×4.0=24.0m2≥(P k+G k)/f c=(203+180.00)/(14.3×103)=0.027m2。

承台底面积满足要求。

升降机的计算书

升降机的计算书

升降机的计算书工程概况:徐州某一住宅楼工程;地上七层,地下一层,建筑高度:20.5m,总建筑面积:5000平方米。

设备概况:施工升降机型号选用SC型SCD200/200TD,为双笼带对重升降机。

标准节尺寸为650*650*1508,壁厚为4.5mm规格的立管标准节重量170 kg;额定载重2*2000Kg,提升速度36m/min,最大架设高度450m,额定安装载重量2×1000 kg,电机功率2×2×11kw,吊笼重量2×2000 kg,对重重量2×1000 k g,外笼重量1480kg,根据建筑物的高度和屋面板标高,升降机计划安装最高高度按30米,计划安装标准节25节,吊笼规格3200×1500。

升降机自重G=吊笼重+外笼重+导轨架总重+对重重+载重量=2*2000+1480+170*25+2*1000+2*2000=15730(kg)基础承载力(取安全系数为n=2):F=G*0.02=15730*0.02=314.6(kN)基础自重:G=3.8×4.4×0.3×25=125.4KN基础施工方案按照使用手册的要求,工地现场的的升降机地基承载力不得小于0.15Mpa,根据工程地质勘察报告结合现场的地形、开挖土质情况,场地土为原土,表层在前期施工受到一定的扰动,经过夯压后能基本够满足要求。

根据现场需要,升降机基础采用混凝土基础与安装地面持平的方案,地面与吊笼间的门坎高采用填高部分外地面高度来解决。

SCD200/200TD施工升降机基础规格采用3800×4400×300(厚度),砼强度等级采用C30;钢筋采用双层双向Φ12@200。

如下图:施工电梯基础升降机采用II 型附墙架,基础中心离墙根距离L=3200mm 。

基础座应全部埋入砼内,并校正水平,等基础砼达到设计要求强度即可进行安装。

升降机基础验算升降机自重: 18790kg砼基础承载力:F=375.8kN基础自重:G =3.8×4.4×0.3×25KN/m 3=125.4KN1、验算基底压力W MA G F P ±+=)(m in m ax,其中:G 为基础自重设计值=125.4kN本基础仅考虑竖向荷载,弯距不予计算,取M=02、P max,min =(314.6kN+125.4KN)/(3.8×4.4m 2)=26.32kN/m 2=0.03Mpa <f=0.15Mpa 满足要求受冲切承载力验算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。

施工电梯基础施工方案(含计算书)

施工电梯基础施工方案(含计算书)

重庆市合川区北城沙坪路二期拆迁安置还房4~11#楼项目施工升降机基础专项施工方案批准:审核:初审:编制:深圳中海建筑有限公司重庆市合川区北城沙坪路二期拆迁安置还房项目部2011年 10月20日目录一、编制总体思路............................................................. - 1 -1. 施工升降机定位 (1)2. 施工升降机型号及品牌选择 (1)3. 施工升降机基础结构形式 (1)二、编制依据................................................................. - 2 -三、工程概况................................................................. - 2 -一). 劳动力需求计划 (2)二). 施工机械需求计划 (2)三). 材料需求计划 (3)五、施工升降机基础设计....................................................... - 3 -一). 施工升降机基础要求 (3)二). 施工升降机基础设计 (3)三). 施工升降机基础设计 (4)四). 基础接地电阻设计 (6)五). 排水及防护处理措施 (6)六、电梯基础验收............................................................. - 6 -七、检查制度................................................................. - 7 -八、基础定位图............................................................... - 7 -4~11#楼施工升降机基础施工方案一、编制总体思路1.施工升降机定位根据已经审批通过的施工总平面布置图,由于场地移交不同时的情况,截止今日处于13#楼的南面的一期配电房还未拆迁,13#楼南面的土石方还不能开挖,对已经十分紧张的场地布置带来了极大的困难。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、工程安装概况及设备性能1、工程概况工程名称:工程地址:施工单位:监理单位:安装单位:楼层数:地上23层、地下2层安装高度:96m安装位置:地下室顶板面2、设备安装平面施工升降机附墙架施工升降机安装平面图主要技术参数:二、编制依据1、《施工升降机》GB/T10054—20052、《施工升降机安全规程》GB10055—20073、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-20104、《起重设备安装工程施工及验收规范》GB50278—20105、《机械设备防护安全要求》GB8196—20036、《建筑机械使用安全技术规程》JCJ33—20017、《建筑施工安全检查标准》JCJ59—20118、《施工现场临时用电安全技术规范》JCJ46—20053、施工升降机使用说明书三、基础施工方案按照使用手册的要求,工地现场的的升降机地基承载力不得小于0.15Mpa,根据工程地质勘察报告结合现场的地形、开挖土质情况,场地土为原土,表层在前期施工受到一定的扰动,经过夯压后能基本够满足要求。

根据现场需要,升降机基础采用混凝土基础与安装地面持平的方案,地面与吊笼间的门坎高采用填高部分外地面高度来解决。

SC200/200施工升降机基础规格采用3800×4400×300(厚度),砼强度等级采用C35;钢筋采用双层双向Φ12@200。

如下图:施工电梯基础升降机采用II型附墙架,基础中心离墙根距离L=3200mm。

基础座应全部埋入砼内,并校正水平,等基础砼达到设计要求强度即可进行安装。

四、升降机基础验算升降机自重:18790kg砼基础承载力:F=375.8kN基础自重:G=3.8×4.4×0.3×25KN/m3=125.4KN1、验算基底压力Pmax,min=(F+G)A±MW其中:G为基础自重设计值=125.4kN本基础仅考虑竖向荷载,弯距不予计算,取M=0P max,min=(375.8kN+125.4KN)/(3.8×4.4m2)=29.98kN/m2=0.03Mpa<f=0.15Mpa满足要求2、受冲切承载力验算依据《建筑地基基础设计规范》GB50007-2002第8.2.7条。

验算公式如下:式中hp──受冲切承载力截面高度影响系数,取hp=1.00;f t──混凝土轴心抗拉强度设计值,取f t=1.5kPa;a m──冲切破坏锥体最不利一侧计算长度:a m=(0.650+[0.650+2×0.3])/2=0.95m;h0──承台的有效高度,取h0=0.3m;P j──最大压力设计值,取P j=30kPa;F l──实际冲切承载力:F l=30×[(3.8+0.65+2×0.3)]×[(3.8-(0.65+2×0.3))/2/2]]=96.58kN允许冲切力:.7×1.00×1.5×950.00×270.00=269325.00N=269.325kN≧F l 实际冲切力不大于允许冲切力设计值,所以能满足要求!3、配筋计算依据《建筑地基基础设计规范》GB50007-2002第8.2.7条。

1.抗弯计算,计算公式如下:式中a1──截面I-I至基底边缘的距离,取a1=1.58m;P──截面I-I处的基底反力:P=30×(3×0.650-1.58)/(3×0.650)=5.69kPa;a'──截面I-I在基底的投影长度,取a'=0.65m。

经过计算得:M=1/12×1.582[(2×3.80+0.65)×(30+5.69-2×125.4/3.802)+(30-5.69)×3.80]=50.66kN.m。

2.配筋面积计算,公式如下:经过计算得As=50660000.00/(0.9×300×270)=694.92mm2。

由于最小配筋率为0.15%,所以最小配筋面积为:1710mm2。

故取As=1710mm2。

取Φ12@200能基本满足要求因而基础采用Φ12@200双层双向能满足要求。

通过上述验算,升降机基础施工方案完全满足安装及使用安全要求。

另:如设备安装在楼层板上请继续以下方案计算:(此为样本,计算应根据施工现场实际情况及设计要求进行)(1)因施工升降机底座直接安装在地下室顶板面,为了防止地下室顶板出现裂缝,所以在此范围内的地下室顶板要加固。

施工升降机底座采用M20穿墙螺栓固定。

该基础表面平整度小于5mm,四周应有排水措施。

基础回顶作法见如下。

根据要求施工升降机安装于地下室顶板上。

该层高4.0米,顶板厚200mm,砼标号C35,双向配钢筋:Φ14@200。

施工电梯为重庆盈丰升机械设备有限公司生产的SC200/200,架设高度按96米进行计算(共计64节标准节),基础底座钢架如附图1。

3300地下室顶板加固施工方案为保证施工升降机运行及楼面安全,我公司拟定如下加固方案:采用钢管(φ48×3.5)满堂架把地下室顶板上的荷载传至地下室底板,以满足施工要求。

满堂架搭设采用立杆上加可调顶托,顶板上用方木(60×90mm)作为主龙骨的支撑体系,支撑架搭设宽度为电梯基础宽度每边加宽1米。

立杆间距800mm,底部垫方木,水平拉杆步距小于1600mm,45度角剪刀撑隔两条立杆连续设置到顶,上、下道水平拉杆距立杆端部不大于200mm。

为确保施工电梯荷载能有效传递至地下室底板,可调顶托应旋紧,并要求上下层立杆位置相对应。

见下图:800支撑体系搭设立面图在此对该方案验算如下:。

荷载计算根据《设备说明书》,基础承载N=(吊笼重+围笼重+导轨架总重+载重量)×安全系数=(945×2+1480+150×64+2000×2)×2.1=35637kg=356.37kN基础底座平面尺寸为4000×3300mm,则地下室顶板承压P=356.37/(4×3.3)=27kN/m2。

立杆验算以最大荷载对立杆进行验算,不考虑钢筋砼上梁的承载力,则传给每根立杆的力为:N=27×0.8×0.8=17.28kN.查《施工手册》当水平步距为1600mm时,立杆(48×3.5钢管、对接方式)允许荷载【N】=30.3kN>17.28kN,查建筑材料手册得,可调顶托的允许荷载【N】=20kN>17.28kN。

3、砼强度验算为方便计算,假设载荷全部集中并均匀分布于底座的两条槽钢[12(b×h=53×120),计算如下:两槽钢与混凝土楼面的接触面积S=(53mm×3300mm)×2=349800mm2据前项计算,本施工电梯荷载N=356.37kN,则混凝土单位面积承载P=356.37/349800=0.00102kN/mm2=1.02N/mm2查《施工手册》,强度等级为C30混凝土强度设计值轴心抗压【P】=16.7N/mm2>1.02N/mm24、楼板破碎应力验算(按1m长度截面计算)。

(1)楼板1m长度截面含钢率:U=Fu/(b×h0)配筋采用双向筋为Φ14@200。

则截面布筋面积Fu=1538.6mm2。

截面长度b=1m=1000mm。

楼板有效高度h0=200-40=160mm。

则U=1538.6/(1000×160)=0.0096(2)砼强度计算系数α=U×Rα/Ru据《施工手册》,Rα(钢筋强度),D6~50钢筋,采用Rα=400N/mm2Ru(砼强度),C35,采用Ru=16.7N/mm2则α=0.0096×400/16.7=0.23则A0=α×(1-α)=0.177(4)断面可承载最大弯矩【Mp】=A0×b×h02×Ru=0.177×1000×1602×16.7=75.71KN.m(5)实际最大跨中弯矩。

立杆支承间距为800mm,假设荷载全部集中并均匀分布于底座的两条槽钢(长为3.3m),按可能的最大弯矩验算,即槽钢正好位于两排立杆的正中间,此时计算跨中弯矩最大值可简化为按简支梁计算,见附图2。

P(每米集中荷载)附图2每米截面最大弯矩W=1/4×P×L=1/4×[356.37/(2×3.3)]×0.8=10.8KN.m<【Mp】=69.39KN.m(6)若底座槽钢正好与底板下钢管顶撑排列位置重叠,则此项弯矩计算按均布载荷连续梁计算,可忽略不计(见附图3)。

附图35、顶托上垫方木承压强度验算方木主要承受支撑点的承压强度计算,按前项荷载计算及立杆验算,每根立杆所受压力N=17.28kN,方木支撑接触面积为60×90=5400mm2则单位面积压力fc=17.28kN/5400mm2=3.2N/mm2查木结构设计手册广西针叶松最弱顺纹压应力为:【fc】=9.8N/mm2> 3.2N/mm2通过上述验算,升降机基础加固施工方案完全满足安全要求。

相关文档
