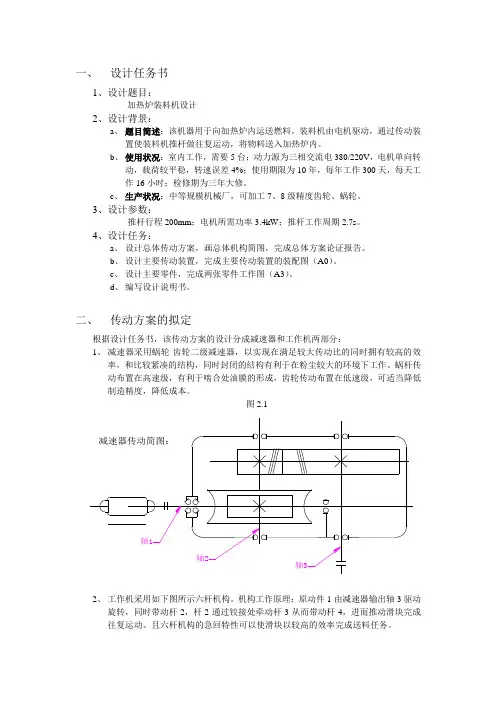

一、设计任务书1、设计题目：加热炉装料机设计2、设计背景：a、题目简述：该机器用于向加热炉内运送燃料。
装料机由电机驱动，通过传动装置使装料机推杆做往复运动，将物料送入加热炉内。
b、使用状况：室内工作，需要5台；动力源为三相交流电380/220V，电机单向转动，载荷较平稳，转速误差4%；使用期限为10年，每年工作300天，每天工作16小时；检修期为三年大修。
c、生产状况：中等规模机械厂，可加工7、8级精度齿轮、蜗轮。
3、设计参数：推杆行程200mm；电机所需功率3.4kW；推杆工作周期2.7s。
4、设计任务：a、设计总体传动方案，画总体机构简图，完成总体方案论证报告。
1、类型和结构形式的选择：按工作条件和要求，选用一般用途的Y 系列三相异步卧式电动机，封闭结构。
2、已知电动机所需功率KW P d 4.3=。
推杆工作周期T=2.7s ．3、确定电动机转速工作机转速min /22.227.2min /60min /60r ss Ts n W ===；齿轮传动比范围41-=齿i ；蜗杆传动比范围4010-=蜗i∴ 电动机转速范围min /3552200r n i i n W d -≈⨯⨯=蜗齿在相关手册中查阅符合这一转速范围的电机，综合考虑总传动比，结构尺寸及成本，选择堵转转矩和最大转矩较大的Y11-2M-4型电机。
四、 传动系统的运动和动力参数1、 计算总传动比： 8.64min/22.22min/1440===r r n n i W M a 2、分配减速器的各级传动比：在蜗杆传动比范围内取201=i ，故齿轮传动比24.3/12==i i i a ，符合齿轮传动比的推荐值范围()88.394.106.003.02--=--=a i i3、计算传动装置的运动和动力参数a 、 计算各轴转速电机轴：m in /1440r n M = 1轴：m in /14401r n n M == 2轴：min /7220min /1440112r r i n n ===3轴：min /22.2224.3min /72223r r i n n ===b 、 计算各轴输入功率3轴：kW P 4.33=2轴：kW kW P P 5.398.0/99.0/4.3//32===齿承ηη 1轴：kW kW P P 42.48.0/99.0/5.3//21===蜗承ηηd P =联η/1P =4.42/0.99=4.465KWc 、 计算各轴输入转矩电动机输出转矩m N n P T M d d ⋅=⨯=⋅=61.291440465.495509550 1轴：m N m N T T d ⋅=⨯⋅=⋅=31.2999.061.291联η2轴：m N m N i T T ⋅=⨯⨯⨯⋅=⋅⋅⋅=27.464208.099.031.29112蜗承ηη3轴：m N m N i T T ⋅=⨯⨯⨯⋅=⋅⋅⋅=4.145964.298.099.027.464223齿承ηη 将运动和动力参数计算结果进行整理并列于下表：五、传动零件的设计计算1、齿轮设计斜齿轮啮合好，且可以抵销一部分蜗杆轴向力，降低轴承轴向负荷，故选用斜齿轮，批量较小，小齿轮用40Cr，调质处理，硬度241HB～286HB，平均取260HB，大齿轮用45钢，调质处理，硬度为229HB～286HB，平均取240HB。
