2.2.3Creo螺旋扫描
CREO2.0新增功能及操作详解
图3.1.1
图3.1.3
图3.1.2
图3.1.4
Page 9/23
三．新增功能之二
3.1动态剖切
动态剖切功能可对零、组件进行多方向剖切。在产品设计时方便用户对产品细部进行检查等作用
其它
删除旧版本和垃圾文件
3
4-8
4 4 5 5 6 6 7 7 8
9-22
9-10 11-13 14-18 19-20 21-22
23
23
Page 2/23
一．界面简介
Page 3/23
二．新增功能之一
2.1命令搜索
使用功能区管理命令,你可能会觉得有些担忧无法找到你最喜欢的特点和命令。点击命令将打开一个搜索域,然后您可以 键入命令关键字，如图1。这是一个动态列表不断更新你的命令。当你看到你需要的命令只需点击它，证明此功能非常 方便。
2.4带锥度拉伸
拉伸特征有了一个新的选项即“添加锥度”，如图5，这个命令和拔模有点相似，该功能有助于提高设计师效率和减少 模型特征数量。
Page 5/23
二．新增功能之一
2.5新的编辑功能
当某个特征被编辑的时候，我们会发现很多有趣的事： （1）被编辑的特征以橙色加亮 （2）特征尺寸或拖动手柄被显示出来 （3）基于草绘的特征，其草绘线也会被显示出来 （4）拖动手柄可以改变特征的形状和位置尺寸，并且得到实时预览，如图，并且可以同时编辑多个特征，因为模型是 动态再生完全可以胜任，而且是实时预览。
图3.1.6
图3.1.8
Creo-螺旋扫描命令
Creo 中的阵列命令
填充阵列：选定栅格填充某个区域
3、选择栅格方 式，相当于填 充方式。
Creo 中的阵列命令
表阵1列、：选数据择库表给格定的数值陈列 阵列模式。
2、取要改变 的尺寸。
3、点击编辑， 进入表
Creo 中的阵列命令
表阵列：数据库给定的数值陈列
3、相邻特征间的角度 2、改变阵列数量 1、选择轴线
Creo 中的阵列命令
轴阵列：可选择 一条线作为圆周阵列的中心线
4、改变此处的 数值，可增加 径向阵列，并 给定径向距离
Creo 中的阵列命令
填充阵列：选定栅格填充某个区域
1、选择阵 列模式
2、进入草绘， 绘制填充区域
Creo 中的阵列命令
填充阵列：选定栅格填充某个区域
10、点击 该键，选择已 有的点
11、选择点，点 击草绘进入截面绘 制界面
Creo 中的不同扫描
简单扫描：一条轨迹+一个截面 变截面扫描：多条轨迹+一个截面 扫描混合：一条轨迹+多个不同的截面
Creo 中的复制特征
新版本 的复制命令改 动较大，应用 了与其它应用 软件一样的复 制、粘贴两项， 使复制变得简 单。
4、给定尺寸
Creo 中的阵列命令
曲线阵列：沿一条已知曲线阵列
1、点击定义， 进入绘图界面
1、或者选择已 有曲线
Creo 中的阵列命令
曲线阵列：沿一条已知曲线阵列
2、点击它改变 阵列个数
2、点击它改变 距离
Creo 中的阵列命令
参考阵列：对倒角等工程特征的阵列，属于附属阵列
参考阵列只能用于在 已阵列特征上执行的 工程特征，如倒角等
CREO2.0新增功能及操作详解
2.2实体预览
当一个新的特征创建好后，我们可以看到实体预览而不是简单黄色加亮预览。新创建特征的曲面以漂亮的橘黄色显示 ，而参照则以绿色显示，如图2，这样我们很容易辨别那个特征被激活以及它选择的参照。
Page 4/23
二．新增功能之一
2.3模型带边着色
现在您可要让模型带带边着色显示，这样相切边会以黑色的线条显示，以至于我们可要很容易辨别每个曲面的边界， 当我们光标悬放在某个曲面戒特征上面的时候，他们会以淡绿色加亮显示，如图
3.4.1钣釐平面折弯菜单选取 。如右图
3.4.2选取角度和零件折弯表 。如右图
3.4.3设置草绘平面并草绘 。如右图
Page 19/23
三．新增功能之二
3.4钣釐平面折弯
3.4.4设定折弯方向及折弯角度 。如右图
3.4.5设置半径及折弯方向 。如右图
3.4.6折弯完成 。如右图
Page 20/23
3.1.5打开2D截面，可迚行放大、缩小、旋转、反向等动作。如图3.1.5 3.1.6截面自由定位、可迚行多方位剖切，方法：拉动对应剖切的位置箭头（六个方向）。如图3.1.6 3.1.7-8排除模型，更直观的检查产品的的装配状态。如图3.1.7；干涉状态显示设置。如图3.1.8
图3.1.5
图3.1.6
CREO 2.0之——
实用功能详解
昆山恩都照明有限公司
开发设计/熊俊
版权所有，盗版必究
目录
contents
3 4-8
4
界面简介 新增功能之一
命令搜索 实体预览 模型带边着色 带锥度拉伸 新的编辑功能 螺旋扫描特征可实时预览 定截面扫描和变截面扫描合并 草绘过程中摄取参照 新的3D拖动
4

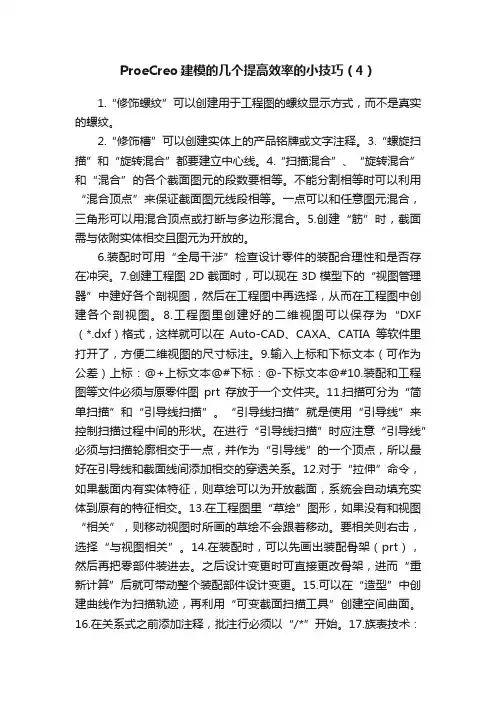

ProeCreo建模的几个提高效率的小技巧（4）
ProeCreo建模的几个提高效率的小技巧（4）1.“修饰螺纹”可以创建用于工程图的螺纹显示方式，而不是真实的螺纹。
2.“修饰槽”可以创建实体上的产品铭牌或文字注释。
3.“螺旋扫描”和“旋转混合”都要建立中心线。
4.“扫描混合”、“旋转混合”和“混合”的各个截面图元的段数要相等。
不能分割相等时可以利用“混合顶点”来保证截面图元线段相等。
一点可以和任意图元混合，三角形可以用混合顶点或打断与多边形混合。
5.创建“筋”时，截面需与依附实体相交且图元为开放的。
6.装配时可用“全局干涉”检查设计零件的装配合理性和是否存在冲突。
7.创建工程图2D截面时，可以现在3D模型下的“视图管理器”中建好各个剖视图，然后在工程图中再选择，从而在工程图中创建各个剖视图。
8.工程图里创建好的二维视图可以保存为“DXF （*.dxf）格式，这样就可以在Auto-CAD、CAXA、CATIA等软件里打开了，方便二维视图的尺寸标注。
9.输入上标和下标文本（可作为公差）上标：@+上标文本@#下标：@-下标文本@#10.装配和工程图等文件必须与原零件图prt存放于一个文件夹。
11.扫描可分为“简单扫描”和“引导线扫描”。
“引导线扫描”就是使用“引导线”来控制扫描过程中间的形状。
在进行“引导线扫描”时应注意“引导线”必须与扫描轮廓相交于一点，并作为“引导线”的一个顶点，所以最好在引导线和截面线间添加相交的穿透关系。
12.对于“拉伸”命令，如果截面内有实体特征，则草绘可以为开放截面，系统会自动填充实体到原有的特征相交。
13.在工程图里“草绘”图形，如果没有和视图“相关”，则移动视图时所画的草绘不会跟着移动。
要相关则右击，选择“与视图相关”。
14.在装配时，可以先画出装配骨架（prt），然后再把零部件装进去。
之后设计变更时可直接更改骨架，进而“重新计算”后就可带动整个装配部件设计变更。
15.可以在“造型”中创建曲线作为扫描轨迹，再利用“可变截面扫描工具”创建空间曲面。
PTCCREO画螺纹的方法螺旋扫描
运用PTC 软件绘制螺纹我们要在下面这个轴上画上螺纹：
步骤：
1.点击菜单栏螺旋扫描
2.点击参考-定义
3.然后点击需要绘制草图的一个平面,接着点击草绘
4.点击草绘视图,进入草绘界面
5.首先画一条螺旋线的中心线也就是轴的中心线,接着画一条螺纹小径的轨迹线一条直线,
轨迹线的长度100即为螺纹的长度,轨迹线与中心的距离就是螺纹小径的一
半;
6.完成之后点击右上角确定
7.接着点击扫描截面,绘制截面形状
8.绘制扫描截面为三角形,完成之后点击确定
9.接着点击去除材料图标此处示例做外螺纹,并填入螺纹的螺距,螺纹预览已经出现
10.最后点击确定即可。
Creo的螺纹绘制使用例子详细步骤
Creo的扫描混合使用例子
1、例子
绘制一个直径为Φ20，螺纹长度为60的M20×2螺栓棒，总长为80。
2、步骤
2.1、打开Creo
1
2.2、点击草绘，选择Top面(可以选其他)，
3
2
2.3、草绘截面，绘制直径为Φ20的圆，确定。
7 4
6
5
2.4、点击拉伸，
8
2.5、输入值，确定。
9 10
2.6、棒体
2.7、扫描，螺旋扫描
11 12
2.8、参考，定义
13
14
2.9、选择扫描草绘平面
2.10、定义参考，选择顶面和螺纹所在面，关闭2.11、绘制中心线，绘制如下扫描路径，确定15
16
17
18
19
20
21
22
23
24
25
2.12、返回到螺纹扫描界面，输入螺距，旋向等参数
2.13、进入草绘截面，绘制如图螺纹截面，确定。
2.14、确定
26 27
28
29
30
31
32
2.15、效果图
3、总结
螺纹尾部根据实际情况添加收尾，即扫描路径中的150°的斜线段。
对比情况如下。
3.1、有收尾
3.2、无收尾。
creo中扫描的用法
creo中扫描的用法在 Creo 设计软件中，扫描是一种广泛应用的功能，可以在 3D 建模过程中进行精确而快速的数据采集。
下面将介绍一些在 Creo 中使用扫描功能的常见用法：1. 利用扫描创建几何体：Creo 提供了一个强大的扫描工具，可以通过扫描现实世界中的物体来快速创建相应的几何体。
这对于需要根据实物对象进行建模的任务非常有帮助。
使用 Creo 的扫描功能，用户只需简单地设置扫描参数，然后将扫描仪移动到目标对象上即可生成相应的几何体。
2. 扫描进行反向工程：扫描不仅可以用于创建几何体，还可以用于进行反向工程。
当用户需要在设计中修改或重新设计一个物体时，可以使用扫描功能将物体的实际形状转换为数字模型。
这样，设计师可以更轻松地在 Creo 中进行修改和优化。
3. 扫描进行尺寸测量：Creo 中的扫描工具还可以用于进行尺寸测量。
设计师可以通过扫描物体的表面来获取相应的测量数据，而不需要使用传统的测量工具。
这对于进行复杂密集物体的尺寸测量非常有用。
4. 扫描进行质量控制：扫描不仅可以用于创造性的设计工作，还可以用于质量控制过程。
在制造过程中，使用扫描功能可以检查产品的几何形状是否符合设计要求。
设计师可以将扫描数据与预期的几何形状进行比较，以便及时发现并解决潜在的问题。
在使用 Creo 的扫描功能时，用户应该注意使用适当的扫描参数，以获得最佳的扫描结果。
此外，扫描过程需要一个高精度的扫描仪，以确保获得准确的数据。
Creo 中的扫描功能提供了许多有用的应用，可以帮助设计师在建模、反向工程、尺寸测量和质量控制等方面提高工作效率。
通过合理地使用扫描功能，设计师能够更快速、更准确地完成设计任务。
creo扫描用法
creo扫描用法Creo是一款功能强大的3D建模软件，可以帮助用户创建各种复杂的物体和结构。
Creo中的扫描功能可以帮助用户将物体的实际形状和尺寸转化为数字模型，方便用户进行后续的建模和设计工作。
下面将详细介绍Creo中的扫描用法。
一、扫描准备工作在进行扫描前，首先需要准备好物体和相关设备。
需要扫描的物体应该放置在一个平整的表面上，并且不能有过多的反光面，以免扫描出现问题。
还需要一台3D扫描仪和计算机等设备。
二、创建新的扫描1. 进入Creo的“文件”菜单，选择“新建”2. 在弹出的新建窗口中，选择“扫描”。
3. 在新建扫描窗口中，可以设置扫描参数，如扫描精度、颜色和角度等。
4. 点击“确定”后，进入扫描模式。
三、进行扫描1. 扫描方向应该尽量保持水平或竖直。
2. 保持扫描仪与被扫描物体的距离不变。
3. 扫描时应该尽量避免晃动和抖动。
4. 在扫描过程中可以根据需要调整扫描参数。
5. 扫描完成后，可以对扫描结果进行编辑和优化。
四、编辑扫描结果扫描完成后，可以对扫描结果进行编辑和优化。
常见的编辑功能包括：增加或删除数据点、平滑曲线、填补空洞等。
编辑后的结果可以保存为STL文件或其他格式，以便进行后续的建模和设计工作。
编辑完成后的扫描结果可以直接导入Creo中，成为数字模型。
此后，用户可以使用Creo中的各种工具进行进一步的建模和设计工作，如添加细节、修改形状、调整尺寸等。
六、参考建议1. 处理被扫描物体的表面物体表面应该尽量平滑，且不应该有太多反光或镜面效果。
可以在拍摄时使用漫反射材料来避免反射问题。
如果物体表面有明显的损伤或凹凸不平，可以使用填充物或其他方法进行修复。
2. 选择适合的扫描器不同的扫描仪有不同的特点和应用场景，需要根据被扫描物体的特点和要求选择合适的扫描仪。
一般地，扫描仪的分辨力越高，扫描结果的精度就越高，但扫描速度可能就会降低。
3. 调整扫描参数在进行扫描时需要根据实际情况调整扫描参数，以获得最佳的结果。
creo螺旋扫描的用法
creo螺旋扫描的用法
螺旋扫描是一种常用于图像处理和计算机视觉领域的技术，它可
以用来提取图像中的特征或进行图像重建。
在图像处理中，螺旋扫描可以用来将一幅二维图像转化为一维的
扫描序列。
这是通过按照螺旋线的形状依次遍历图像的像素来实现的。
具体而言，螺旋扫描的路径从图像的中心开始，逐渐向外扩展，直到
遍历完整个图像。
这样，每一个像素都按照一定的顺序被访问到。
螺旋扫描常常被用于在图像中检测边缘和轮廓等特征。
通过对螺
旋扫描序列进行处理，可以提取出图像中的边缘信息，并用于进一步
的图像分析和理解。
另外，螺旋扫描也可以用于图像重建，尤其在压
缩图像的解码过程中发挥重要作用。
总的来说，螺旋扫描是一种方便而有效的图像处理技术，它可以
用于提取图像特征、边缘检测和图像重建等多个应用场景。
creo螺纹扫描 原理
creo螺纹扫描原理一、引言螺纹扫描是Creo软件中一种重要的特征创建方式，主要用于创建各种螺纹类零件。
本文将详细介绍螺纹扫描的原理及其在Creo软件中的应用。
二、螺纹扫描基本原理螺纹扫描是以螺纹为基础，结合扫描路径来生成螺纹特征的一种方法。
具体来说，首先创建一个螺纹基础，然后设定螺纹的起始和终止角度、螺距等参数。
接下来，通过创建一个或多个扫描路径，这些路径将沿着螺纹基础进行运动，从而形成螺纹特征。
通过调整扫描路径的起始、终止条件和数量，可以创建不同形状和大小的螺纹特征。
三、应用与实例在Creo软件中，螺纹扫描可以广泛应用于各种机械零件，如螺栓、螺母、螺丝等。
下面以一个实例来说明螺纹扫描的应用：假设我们有一个需要安装在手柄上的螺丝，需要将其拧入一个固定的螺母中。
在Creo中，我们可以先创建一个螺母特征，并设置好相应的参数，如螺距、直径等。
接下来，我们创建一个螺纹扫描特征，指定手柄上的孔为扫描路径，并设置好相应的起始角度和终止角度。
最后，将这两个特征合并成一个装配体，就可以将螺丝安装到螺母上。
四、注意事项在使用螺纹扫描时，需要注意以下几点：1.正确设置螺纹基础参数，包括起始角度、终止角度、螺距等，以确保生成的螺纹特征符合要求。
2.确保扫描路径与螺纹基础匹配，避免出现干涉或无法完全覆盖的情况。
3.在创建装配体时，需要将螺纹扫描特征与其他零件正确对齐，以确保装配的正确性。
4.在进行测试和验证时，要考虑到各种可能的工况和环境因素，以确保产品的可靠性和稳定性。
五、结论螺纹扫描是Creo软件中一种重要的特征创建方法，可用于创建各种螺纹类零件。
通过了解其基本原理和应用实例，可以更好地掌握这一功能，并将其应用于实际工作中。
在应用过程中，需要注意一些关键点，以确保产品的质量和可靠性。
总之，了解和掌握螺纹扫描原理对于Creo用户来说是非常重要的。
以上就是《CREO螺纹扫描原理》的全部内容，希望对大家有所帮助。
creo6 螺旋扫描 螺距单位
creo6 螺旋扫描螺距单位下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!探索 Creo 6 中螺旋扫描的螺距单位引言在 Creo 6 中，螺旋扫描是一项强大的功能，可以用来创建各种螺旋形状，但在使用过程中，理解螺距单位的概念是至关重要的。
ProE螺旋扫描
Por/E草绘基本指令操作方法
六、螺旋扫描
1．螺旋扫描：插入→螺旋扫描→伸出项→弹出对话框→属性→完成→产生基准平面→选模型中要绘制轨迹的平面→正向→缺省→绘制轨迹（指引方向的作用）→绘制中心线（点划线）→节距（螺距）→在轨迹处绘制截面→√注：扫引轨迹：轨迹+中心线截面应在轨迹上。
2．可变螺旋扫描：插入→螺旋扫描→伸出项→弹出对话框→属性→可变的→完成→产生基准平面→选模型中要绘制轨迹的平面→正向→缺省→绘制轨迹并打几个点（每个螺距之间的点）→绘制中心线→在轨迹起始输入节距值→在轨迹末端输入节距值→添加在轨迹上的点，每个点之间设置螺距→绘制截面→√。
3．在螺钉上绘制螺纹：插入→螺旋扫描→切口（相当于去除材料）→完成→选要绘制螺纹的面→正向→缺省→绘制轨迹→中心线→螺距→绘制截面→√→正向→√。
退刀槽是轨迹端点向外倾斜，起点直接到角即可。
准标的螺纹：插入→修饰→螺纹→按步骤下去。
proe螺旋扫描指令教程
proe螺旋扫描指令教程基本指令－螺旋扫描（helix swept ）By 无维网IceFai （黄光辉）螺旋扫描是用来创建螺旋状的造型的指令，通常用于创建弹簧、刀具等造型。
它主要由两大部分组成，螺旋实际指的是扫描的轨迹，实际上螺旋扫描就是一个特殊类型的扫描，特殊的地方在于它的轨迹是符合某一个规律的，在这里就是螺旋线的规律，所以就螺旋扫描的轨迹而言，有两个地方需要指定的，就是螺旋的螺距，另一个就是螺旋线的直径；而对于扫描，显然我们关心的便是截面了。
这个截面的要求和我们一般的扫描截面的要求是一样的。
下面我们就来看看在Pro/Engineer WildFire4.0中如何实现一个螺旋扫描和它具有哪些变化选项。
指令位置：插入（insert ）?螺旋扫描（helix swept…）点击指令后我们便可以进入螺旋扫描的控制界面，在WildFire4.0中，对可螺旋扫描有四个控制属性，分别是属性、扫引轨迹、螺距和截面分别控制属性（properity ）：用于改变螺旋扫描的基本属性扫引轨迹：用于创建和修改扫引轨迹螺距：用于确定螺旋扫描的螺距截面：用于创建和修改螺旋扫描的扫描截面图.01在属性子项下，有三个控制属性分别是控制螺距（常数、可变）、截面方向（穿过轴、轨迹法向）和螺旋方向（右手定则、左手定则）。
图.02三个子属性图.03螺距为恒定常数图.04螺距为可变对于截面方向，使用穿过轴的选项在扫出过程中截面根据扫出点和中心轴构成的平面来作为草绘平面。
而使用截面法向轨迹选项，在扫出过程中的截面根据轨迹的法向来确定草绘平面。
图.05截面穿过轴图.06截面法向轨迹无维网I c e F a i 原创P r oE 教程最后一个子选项是控制轨迹的螺旋方向的,使用右手法则，则螺旋方向的判断方法如下：伸出右手，拇指向上，半握四个手指，那么四个手指的方向就是螺旋的方向。
同样的方法也适用于左手法则，只是把右手换成左手而已。
图.07右手法则图.08左手法则基本了解各个属性的意义后，我们就可以开始创建我们的螺旋扫描。
Creo修饰螺纹和螺纹扫描的用法
1 先画一个钢套
1.1 新建一个零件图 1.2 采用草图拉伸的方法拉伸出一个圆形钢套
1.1 新建一个零件图
1.2 采用草图拉伸的方法拉伸出一个圆形钢 套
2 螺纹的画法
2.1 采用螺旋扫描的方法画螺纹 2.2 采用修饰螺纹的方法画螺纹
2.1 采用螺旋扫描的方法画螺纹
2.1.1 点击扫描命令下面的螺旋扫描 2.1.2 绘制扫描轮廓，也就是扫描的引导线，并选择旋转轴 2.1.3 点击草图，用以绘制扫描界面 2.1.4 根据所需要的螺纹参数，绘制三角形截面 2.1.5 退出草图，并设置螺距 2.1.6 点击确认，如此便完成钢套的螺纹绘制
从画的过程来看，采用修饰螺纹的方法较为简单，操作步骤较少，更加有 效率。
综上所述，如果单就论三维效果及后续的效果图而言，应该采用螺旋扫描 的方法来绘制螺纹；而从实际工程图，采用修饰螺纹就足够了，效率够高， 也符合二维图制图习惯。大家可以根据自己的实际用途选择不同的画法， 若是用于工程出图，就用修饰螺纹的画法；若是用于后续的效果图则采用 螺旋扫描的方法。
2.1.1 点击扫描命令下面的螺旋扫描
2.1.2 绘制扫描轮廓，也就是扫描的引导线， 并选择旋转轴
2.1.3 点击草图，用以绘制扫描界 面
2.1.4 根据所需要的螺纹参数，绘制三角 截面
2.1.5 退出草图，并设置螺距
2.1.6 点击确认，如此便完成钢套的螺纹绘 制
2.2 采用修饰螺纹的方法画螺纹
3 两种方法转2D图后的比较
可以看到两种方法的显示结果还是有很大区别的，采用螺旋扫描的方法， 画出来的三维图更加真实，而采用修饰螺纹的方法画出来的三维图上面看 不出来螺纹。
那如果是转成二维图，采用螺旋桨的方法画出来螺纹，会显示出一圈一圈 的螺旋线，这个与我们二维图的画法习惯其实并不相符；反而采用修饰螺 纹的方法转化成二维图之后，显示出一粗一细两根线条，要么二维图的画 法习惯是一致的。
Creo功能详解
CREO2.0 新增功能一、命令搜索使用功能区管理命令,你可能会觉得有些担忧无法找到你最喜欢的特点和命令。
点击命令将打开一个搜索域,然后您可以键入命令关键字，如图1。
这是一个动态列表不断更新你的命令。
当你看到你需要的命令只需点击它，证明此功能非常方便。
二、实体预览当一个新的特征创建好后，我们可以看到实体预览而不是简单黄色加亮预览。
新创建特征的曲面以漂亮的橘黄色显示，而参照则以绿色显示，如图2，这样我们很容易辨别那个特征被激活以及它选择的参照。
三、模型带边着色显示现在您可要让模型带带边着色显示，这样相切边会以黑色的线条显示，以至于我们可要很容易辨别每个曲面的边界，如图当我们光标悬放在某个曲面或特征上面的时候，他们会以淡绿色加亮显示，如图四、带锥度拉伸拉伸特征有了一个新的选项即“添加锥度”，如图5，这个命令和拔模有点相似，该功能有助于提高设计师效率和减少模型特征数量。
五、新的编辑功能当某个特征被编辑的时候，我们会发现很多有趣的事：（1）被编辑的特征以橙色加亮（2）特征尺寸或拖动手柄被显示出来（3）基于草绘的特征，其草绘线也会被显示出来（4）拖动手柄可以改变特征的形状和位置尺寸，并且得到实时预览，如图，并且可以同时编辑多个特征，因为模型是动态再生完全可以胜任，而且是实时预览。
六、螺旋扫描特征可实时预览螺旋扫描特征也增加了操控面板，并且可以实时预览。
同样可以利用动态编辑功能进行修改，如图7。
七、定截面扫描和变截面扫描合并之前版本的恒定截面扫描和变截面扫描已经合成为一个命令，它将提供非常强大的功能,可以处理两者的建模情况，八、草绘过程中摄取参照我们在草绘截面的时候通常会发现，已经起笔画线发现参照没有选择，只能放弃画线重新摄取参照然后重新画线。
Creo中增了在草绘中摄取参照的新功能，即画线时按住键盘 Ctrl和 Alt两个键仍然可以增加参照，如图九、新的3D拖动拖动和旋转几何，拉动三个坐标的箭头来移动几何体，拖动圆形的环可以使几何绕原点旋转，如图一删除旧版本和垃圾文件1.1 Proe删除旧版及垃圾文件.exe1.2.1 右上角倒三角图标1.2.2选定“所有命令”，向下浏览找到“打开系统窗口”命令，点“添加”，然后“确定”即可1.2.3点新建按钮旁边的球形图标“打开系统窗口”；1.2.4熟悉的命令提示符界面出现了二新增功能之动态剖切2.1 选定视图→截面→平面→选定剖切面2.2 选定红色箭头后按箭头方向前后拉动鼠标即可动态剖切。
creo怎么螺旋阵列？Creo螺旋孔阵列的技巧
creo怎么螺旋阵列？Creo螺旋孔阵列的技巧Creo创建模型的时候，想要创建螺旋阵列，该怎么操作呢？下⾯我们就来看看详细的教程。
PTC CREO 4.0 M010-M150正式版 64位简体中⽂免费版(附安装教程+HelpCenter程序)
类型：3D制作类
⼤⼩：5.45GB
语⾔：简体中⽂
时间：2021-04-23
查看详情
创建阵列特征。
在模型树中选中要阵列的特征，然后点击⼯具栏中“阵列”命令。
选择阵列类型。
进⼊阵列编辑器后，点击“尺⼨”下拉列表，选择阵列类型为“轴”。
选取旋转轴。
点击“1”后⾯的选择框，然后在绘图区选取阵列的旋转中⼼轴。
设定阵列参数。
在阵列参数⽂本框内，输⼊相关阵列参数：阵列数⽬以及阵列特征之间的夹⾓。
添加增量尺⼨。
打开“尺⼨”选项卡，添加特征与轴的间距为增量尺⼨，并设定增量数值。
完成阵列。
预览阵列的排布结果，确认没有问题后，点击“√”完成阵列的创建。
以上就是Creo螺旋孔阵列的技巧，希望⼤家喜欢，请继续关注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焦作大学
Pro/E —CAD/CAM 技术
零件建模第二章 2.4 旋转、扫描
螺旋扫描：
是指草绘截面沿着螺旋运动而形成的特征。
螺旋扫描要素：
•扫描轮廓
•旋转轴
•截面形状
•螺距
草绘扫描轮廓
绘制旋转轴
绘制扫描轮廓
草绘截面形状
绘制截面为直径60的圆，完成后进入右图界面，输入螺距60，系统默认生成右旋螺旋。
螺距旋向
螺旋扫描轮廓
可变螺距扫描：在扫引轨迹方向上，可以选择多个螺
距，实现螺距变化如图。
在插入节点输入螺距
螺杆
创建螺旋特
征与实体特征
的渐入效果，
需要调整螺旋
扫引轨迹
螺旋渐入实体特征内部
扫引轨迹
扫引轨迹的
两端是指向零
件内部方向的
圆弧
谢谢
欢迎学习交流
共同提高进步。
