排土场边坡稳定监测方案

排土场边坡稳定监测方案

排土场边坡稳定监测方案一、监测目的排土场边坡稳定监测的目的是通过对边坡的位移、应力、含水率等参数进行实时监测,及时掌握边坡的稳定状态,预防边坡失稳事故的发生,为排土场的安全生产和环境保护提供有力保障。

二、监测方法1. 位移监测:采用全站仪、水准仪等测量仪器对边坡的表面位移进行监测,以了解边坡的变形情况。

2. 应力监测:采用土压力盒、钢筋应力计等设备对边坡内部的应力进行监测,以了解边坡的受力状态。

3. 含水率监测:采用土壤水分测定仪对边坡的含水率进行监测,以了解边坡的湿度情况。

4. 地表沉降监测:采用水准仪等测量仪器对排土场的地表沉降进行监测,以了解地表沉降情况。

三、监测点布设根据排土场的实际情况,合理布设监测点,确保监测数据的准确性和代表性。

监测点应尽量设置在边坡的关键部位,如变形较大、应力集中等位置。

同时,应考虑监测点的可维护性和长期性。

四、监测周期根据排土场的实际情况和边坡的稳定性,制定合理的监测周期。

一般情况下,应定期进行监测,如每周、每月或每季度一次。

在边坡失稳迹象出现时,应加强监测,缩短监测周期。

五、数据处理与分析对监测数据进行及时处理和分析,以了解边坡的稳定状态。

通过对位移、应力、含水率等参数的变化趋势进行分析,判断边坡的稳定性,预测可能出现的边坡失稳情况。

同时,应结合气象、地质等信息,对监测数据进行分析和处理。

六、预警与应急措施根据监测数据和分析结果,对可能出现的边坡失稳情况进行预警。

当发现边坡失稳迹象时,应立即采取应急措施,如疏散人员、停产停业、加强观测等,以避免事故的发生。

同时,应制定应急预案,明确应急响应流程和责任人。

七、人员培训与技术支持对参与边坡稳定监测的人员进行培训和技术支持,确保他们能够熟练掌握监测方法和数据分析技能。

同时,应与专业机构或专家保持联系,随时获取技术支持和帮助。

八、记录与报告对监测过程和结果进行详细记录,形成报告。

报告应包括监测目的、方法、结果、结论等基本信息,并提出相应的建议和措施。

建筑边坡监测方案

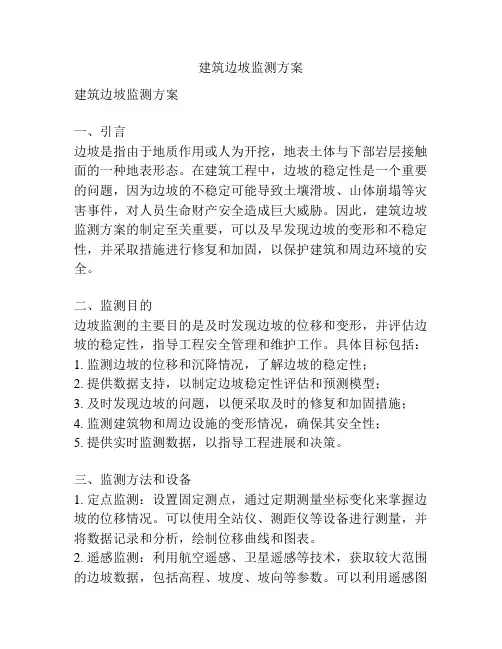

建筑边坡监测方案

建筑边坡监测方案建筑边坡监测方案一、引言边坡是指由于地质作用或人为开挖,地表土体与下部岩层接触面的一种地表形态。

在建筑工程中,边坡的稳定性是一个重要的问题,因为边坡的不稳定可能导致土壤滑坡、山体崩塌等灾害事件,对人员生命财产安全造成巨大威胁。

因此,建筑边坡监测方案的制定至关重要,可以及早发现边坡的变形和不稳定性,并采取措施进行修复和加固,以保护建筑和周边环境的安全。

二、监测目的边坡监测的主要目的是及时发现边坡的位移和变形,并评估边坡的稳定性,指导工程安全管理和维护工作。

具体目标包括:1. 监测边坡的位移和沉降情况,了解边坡的稳定性;2. 提供数据支持,以制定边坡稳定性评估和预测模型;3. 及时发现边坡的问题,以便采取及时的修复和加固措施;4. 监测建筑物和周边设施的变形情况,确保其安全性;5. 提供实时监测数据,以指导工程进展和决策。

三、监测方法和设备1. 定点监测:设置固定测点,通过定期测量坐标变化来掌握边坡的位移情况。

可以使用全站仪、测距仪等设备进行测量,并将数据记录和分析,绘制位移曲线和图表。

2. 遥感监测:利用航空遥感、卫星遥感等技术,获取较大范围的边坡数据,包括高程、坡度、坡向等参数。

可以利用遥感图像进行数据分析和变化监测。

3. 剖面监测:通过对边坡剖面进行测量和分析,了解边坡的地质结构和土体性质,以及可能存在的变形和病害。

可以利用测井方法、地质构造钻探等技术获取数据。

4. 地下水位监测:地下水位对边坡稳定性有重要影响,因此需要对边坡周边的地下水位进行监测,并及时分析和评估其对边坡的影响。

可以使用水银压力计、水位计等设备进行监测。

5. 监测数据传输和处理:监测设备可以采用有线或无线传输方式将数据传输到中央监测系统,进行数据存储、分析和处理。

数据可以以图像、表格等形式呈现,并与历史数据进行比较和评估。

四、监测周期和报告1. 监测周期:根据边坡的重要性和安全风险,制定不同等级的监测周期。

一般情况下,对于重要的建筑边坡,需要进行日常监测,并定期进行详细监测和评估。

边坡监测工程设计方案

边坡监测工程设计方案

边坡监测工程设计方案边坡监测工程设计方案一、项目概况:该项目是针对某山区公路陡坡的边坡稳定性进行监测,旨在及时发现边坡变形和滑坡等风险,确保公路安全运行。

该边坡总长约为500米,研究范围包括了陡坡上下游地区。

二、监测设备选择:1. 测斜仪:在边坡关键位置设置测斜仪,通过连续测量边坡变形来判断其稳定性。

2. 微应变计:采用应变仪测量边坡表面和深层的应变,以判断边坡是否处于滑动状态。

3. 高斯计:用于测量边坡的地下水位,以避免夏季降雨引起的滑坡风险。

三、监测布点方案:1. 测斜点布置:根据前期地质调查和工程经验,选取边坡上游、中部和下游等关键位置,每个位置设置至少2个测斜点。

2. 应变点布置:在边坡上、中、下部分别选取2个测点,记录边坡表面和深部的应变变化情况。

3. 高斯点布置:根据地质条件,选取边坡底部的3个测点,用于测量边坡地下水位的变化。

四、监测数据处理与分析:1. 数据采集:每个监测点设立定期采集时间,通过自动化数据采集系统,实时获取监测数据。

2. 数据记录:数据应详细记录,并与历史数据进行对比,以了解边坡变形的趋势和速度。

3. 数据处理:采用专业的监测数据处理软件进行数据处理,包括数据补偿、异常值剔除等。

4. 数据分析:根据数据处理结果,进行边坡稳定性分析,制定相应的风险预警等级。

五、监测报告与预警机制:1. 监测报告:每月提交一份监测报告,详细汇报边坡监测数据的变化情况和分析结果。

2. 风险预警:根据数据分析结果,制定相应的预警机制,设定不同级别的风险预警指标,并定期发布预警通知。

3. 处理措施建议:根据报告和预警情况,提出相应的处理措施建议,并及时与监测单位进行沟通和协商。

六、监测维护与设备更新:1. 监测维护:定期对监测设备进行检修和维护,确保其正常运行和采集准确度。

2. 设备更新:根据技术进步和设备老化情况,随时更新和升级监测设备,提高监测的精度和效率。

以上是本次边坡监测工程的设计方案,希望能够通过对边坡的监测,减少滑坡风险,确保公路的安全运行。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前,首先需要对监测的边坡工程进行详细的概述。

包括边坡的地理位置、周边环境、边坡的类型(如自然边坡、人工边坡)、边坡的高度、坡度、岩土体性质等基本信息。

同时,还需了解边坡的使用情况,例如是否有建筑物、道路、管道等设施位于边坡上方或附近,以及边坡的历史变形情况和可能的影响因素。

二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工和使用过程中的变形情况,预测可能的滑坡或坍塌风险,为工程的安全施工和运营提供可靠的数据支持。

具体包括:1、评估边坡的稳定性,判断其是否处于安全状态。

2、为边坡的设计和施工提供反馈,优化设计和施工方案。

3、及时发现边坡变形的异常情况,采取相应的应急措施,避免灾害的发生。

三、监测依据监测工作应依据相关的国家规范、行业标准和工程设计文件进行。

例如《建筑边坡工程技术规范》(GB 50330-2013)、《工程测量规范》(GB 50026-2020)等。

四、监测内容1、水平位移监测点的布设在边坡顶部、中部和底部等关键位置设置监测点,监测点应具有代表性和稳定性。

监测点的间距应根据边坡的高度、坡度和地质条件等因素确定,一般在 10 20 米之间。

监测点应采用牢固的标志,如混凝土标石或钢钉,并进行编号和保护。

2、监测方法的选择常用的水平位移监测方法有全站仪测量法、GPS 测量法和激光测量法等。

全站仪测量法精度较高,但需要通视条件良好;GPS 测量法不受通视条件限制,但精度相对较低;激光测量法适用于短距离、高精度的监测。

根据工程实际情况选择合适的监测方法,也可以采用多种方法相结合的方式进行监测。

3、监测频率的确定在边坡施工期间,监测频率应较高,一般每天或每周进行一次监测。

在边坡使用期间,监测频率可以适当降低,根据边坡的稳定性情况,每月或每季度进行一次监测。

在遇到暴雨、地震等特殊情况时,应加密监测频率。

4、数据采集与处理每次监测时,应认真记录监测数据,包括监测点的坐标、位移量等。

边坡监测施工方案

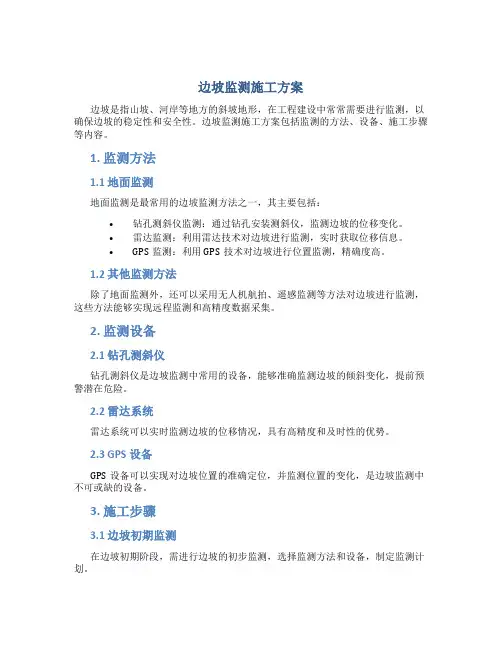

边坡监测施工方案

边坡监测施工方案
边坡是指山坡、河岸等地方的斜坡地形,在工程建设中常常需要进行监测,以确保边坡的稳定性和安全性。

边坡监测施工方案包括监测的方法、设备、施工步骤等内容。

1. 监测方法
1.1 地面监测
地面监测是最常用的边坡监测方法之一,其主要包括:
•钻孔测斜仪监测:通过钻孔安装测斜仪,监测边坡的位移变化。

•雷达监测:利用雷达技术对边坡进行监测,实时获取位移信息。

•GPS监测:利用GPS技术对边坡进行位置监测,精确度高。

1.2 其他监测方法
除了地面监测外,还可以采用无人机航拍、遥感监测等方法对边坡进行监测,这些方法能够实现远程监测和高精度数据采集。

2. 监测设备
2.1 钻孔测斜仪
钻孔测斜仪是边坡监测中常用的设备,能够准确监测边坡的倾斜变化,提前预警潜在危险。

2.2 雷达系统
雷达系统可以实时监测边坡的位移情况,具有高精度和及时性的优势。

2.3 GPS设备
GPS设备可以实现对边坡位置的准确定位,并监测位置的变化,是边坡监测中不可或缺的设备。

3. 施工步骤
3.1 边坡初期监测
在边坡初期阶段,需进行边坡的初步监测,选择监测方法和设备,制定监测计划。

3.2 定期监测
根据监测计划,定期进行边坡监测工作,收集监测数据,分析数据变化情况。

3.3 预警处理
根据监测数据,及时进行预警处理,采取相应的措施确保边坡的安全稳定。

结语
边坡监测施工方案是确保边坡工程安全的重要一环。

通过科学的监测方法、设备和施工步骤,可以有效监测边坡的变化,预防潜在风险,保障工程的顺利进行。

边坡监测实施方案

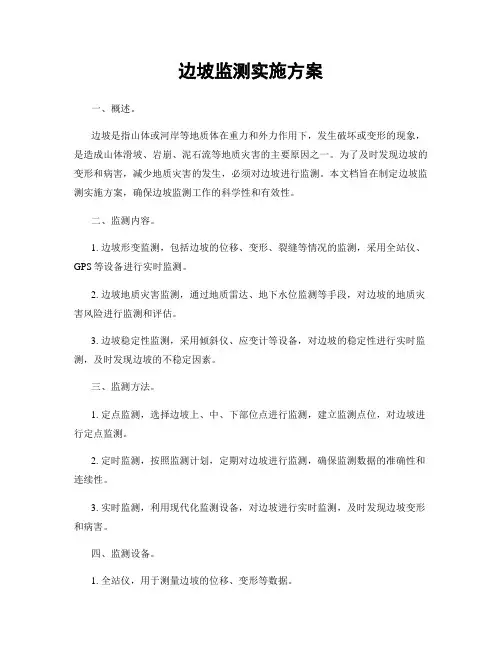

边坡监测实施方案

边坡监测实施方案一、概述。

边坡是指山体或河岸等地质体在重力和外力作用下,发生破坏或变形的现象,是造成山体滑坡、岩崩、泥石流等地质灾害的主要原因之一。

为了及时发现边坡的变形和病害,减少地质灾害的发生,必须对边坡进行监测。

本文档旨在制定边坡监测实施方案,确保边坡监测工作的科学性和有效性。

二、监测内容。

1. 边坡形变监测,包括边坡的位移、变形、裂缝等情况的监测,采用全站仪、GPS等设备进行实时监测。

2. 边坡地质灾害监测,通过地质雷达、地下水位监测等手段,对边坡的地质灾害风险进行监测和评估。

3. 边坡稳定性监测,采用倾斜仪、应变计等设备,对边坡的稳定性进行实时监测,及时发现边坡的不稳定因素。

三、监测方法。

1. 定点监测,选择边坡上、中、下部位点进行监测,建立监测点位,对边坡进行定点监测。

2. 定时监测,按照监测计划,定期对边坡进行监测,确保监测数据的准确性和连续性。

3. 实时监测,利用现代化监测设备,对边坡进行实时监测,及时发现边坡变形和病害。

四、监测设备。

1. 全站仪,用于测量边坡的位移、变形等数据。

2. GPS,用于实时监测边坡的位置和变形情况。

3. 地质雷达,用于探测边坡内部的地质构造和裂缝情况。

4. 倾斜仪,用于监测边坡的倾斜情况。

5. 应变计,用于监测边坡的应变情况。

五、监测数据处理。

1. 监测数据采集,对监测设备采集的数据进行及时整理和归档,确保数据的完整性和准确性。

2. 监测数据分析,对监测数据进行分析和评估,及时发现边坡的变形和病害,提出处理建议。

3. 监测报告编制,根据监测数据,编制监测报告,对边坡的监测情况进行总结和分析。

六、监测责任。

1. 监测单位,负责对边坡进行监测工作,确保监测设备的正常运行和数据的准确性。

2. 监测人员,负责对边坡进行监测,及时发现边坡的变形和病害,提出处理建议。

七、监测成果应用。

监测成果应用于边坡的管理和防治工作,为地质灾害防治提供科学依据,减少地质灾害的发生,保障人民生命财产安全。

边坡监测方案

边坡监测方案

边坡监测方案边坡监测方案边坡是指山体边缘陡峭的地段,由于重力及其他地质因素的作用,容易发生滑坡、坍塌等不稳定现象。

为确保边坡的安全稳定,需进行边坡监测,及时发现潜在的危险隐患,并采取相应的措施。

以下是一份边坡监测方案。

一、监测目标1. 监测边坡的稳定性,了解边坡的变形情况,及时发现滑坡、坍塌等危险隐患。

2. 监测附近地下水位,判断水位对边坡稳定的影响。

3. 监测降雨情况,分析降雨对边坡稳定的影响。

二、监测设备1. 倾角仪:用于测量边坡的倾斜角度,判断边坡的变形情况。

2. 测压计:用于监测边坡内部的地下水位变化,及时发现水位上升对边坡稳定的威胁。

3. 雨量计:用于记录降雨情况,分析降雨对边坡稳定的影响。

4. 摄像机:安装在关键位置,用于实时监测边坡的变形情况。

5. 自动化数据采集系统:用于实时采集和记录各项监测指标,并将数据传输到监测中心。

三、监测方法1. 定点测量法:通过在边坡上设置固定的监测点,定期测量其倾角,判断边坡的变形情况。

2. 定时测量法:每隔一段时间对边坡进行倾斜角度的测量,以及地下水位和降雨情况的监测,并将监测数据记录下来,以便分析和比对。

3. 实时监测法:通过在关键位置安装摄像机和数据采集系统,实时监测边坡的变化情况,并实时传输监测数据到监测中心,进行分析和评估。

四、监测频率1. 倾角测量:根据边坡的特征和变形情况,确定倾角测量的频率,一般为每月或每季度进行一次。

2. 地下水位测量:根据降雨情况和地下水位变化的特点,确定地下水位测量的频率,一般为每周或每十天进行一次。

3. 降雨监测:根据当地降雨情况和降雨对边坡稳定的影响程度,确定降雨监测的频率,一般为每天或每两天进行一次。

五、监测报告1. 根据监测数据,制作监测报告,详细记录边坡的变形情况、地下水位变化和降雨情况,分析评估边坡的稳定状况。

2. 根据监测报告,提出相应的建议和措施,指导边坡的修复和治理工作。

3. 定期向相关部门和单位汇报监测结果,得到及时的支持和指导。

边坡监测方案

边坡监测方案

边坡监测方案引言边坡监测是指对土地边坡进行实时监测和预警,以保障边坡的稳定性和安全性。

随着城市化进程的加快以及土地开发利用的不断扩大,如何有效监测和预警边坡变形及灾害风险成为了一项重要工作。

本文将介绍一种边坡监测方案,旨在提供一套系统化的方法和工具,实现对边坡的实时监测和预警,以保障边坡稳定及降低地质灾害风险。

一、边坡监测方案的目标边坡监测方案的核心目标是实现对边坡的及时监测、变形监测和灾害风险预警,以最大程度地减少灾害造成的损失和危害。

具体而言,边坡监测方案的目标包括:1. 实时监测:通过传感器和监测设备实现对边坡的24小时实时监测,及时掌握边坡的变形情况和发展趋势。

2. 变形监测:通过精确的测量和数据记录,准确掌握边坡的变形情况,包括水平位移、垂直位移、倾斜等参数的监测。

3. 风险预警:通过数据分析和模型预测,判断边坡的稳定性和潜在灾害风险,并及时发出预警信号,以便采取相应的应急措施。

4. 数据共享:实现边坡监测数据的共享和交流,提供给相关部门和决策者参考,以便及时做出决策和采取应对措施。

二、边坡监测方案的关键技术和手段为了实现边坡监测方案的目标,需采用一系列的关键技术和手段。

以下是几种常用的技术和手段:1. 传感器技术:通过安装压力传感器、位移传感器、倾角传感器等各类传感器,实现对边坡的实时监测。

传感器可以记录并传输数据,监测边坡的各项指标,并及时发出报警。

2. 摄像头监测技术:通过安装摄像头对边坡进行视频监测,实时记录边坡的变化情况。

这种技术具有直观性和可视化的优势,便于后期分析和处理。

3. 遥感技术:利用遥感技术,通过卫星或无人机获取边坡的影像和数据。

遥感技术可以实现对大范围边坡的监测,快速获取数据,并进行分析和处理。

4. 数据分析与模型预测:通过对边坡监测数据的分析和建立数学模型,预测边坡的稳定性和变形趋势,并根据预测结果进行风险评估和预警。

三、边坡监测方案的操作流程边坡监测方案的操作流程主要包括以下几个步骤:1. 方案制定:制定边坡监测方案,确定监测的范围、参数和周期,并确定所需的监测设备和传感器类型。

边坡监测方案

边坡监测方案

边坡监测方案1. 引言边坡是指山体或者土地坡面的一侧或两侧的斜坡区域。

边坡的稳定性对于山体工程、道路建设以及城市规划等有着重要的影响。

为了监测和评估边坡的稳定性,设计一个有效的边坡监测方案是非常重要的。

本文将介绍一个以监测仪器和技术为基础的边坡监测方案。

2. 监测仪器边坡监测需要使用不同的仪器和设备来收集和记录数据。

以下是常用的边坡监测仪器:2.1 环境监测仪环境监测仪用来收集边坡周围环境的数据,包括温度、湿度、气压等。

这些数据可以用来分析环境因素对边坡稳定性的影响。

2.2 倾斜仪倾斜仪是用来测量边坡的倾斜角度的仪器。

倾斜仪通常安装在边坡体上,可以实时监测边坡的倾斜情况。

2.3 探地雷达探地雷达可以用来检测边坡下方的地下结构和岩层情况。

通过探地雷达的数据,可以判断边坡是否存在隐患。

2.4 监测摄像机监测摄像机可以通过视频记录边坡的变化过程。

这些视频可以用来回放和分析边坡的变化,提供给相关人员参考和决策。

3. 数据记录与分析监测仪器收集到的数据需要进行记录和分析,以便评估边坡的稳定性。

以下是数据记录和分析的常用方法:3.1 数据记录监测仪器可以连接到数据记录系统,将收集到的数据实时记录下来。

同时,也可以将数据存储在云端服务器上,便于远程查看和管理。

3.2 数据分析通过数据分析软件,可以对监测数据进行进一步的处理和分析。

常用的数据分析方法包括趋势分析、变化率分析以及数据模型拟合等。

这些分析可以帮助评估边坡的稳定性,及时发现潜在的问题。

4. 预警机制边坡监测方案中需要设立预警机制,以及时发现异常情况并采取措施。

以下是常用的预警机制:4.1 阈值设置根据边坡的稳定性指标,设定相应的阈值。

一旦采集到的数据超过阈值范围,就会触发预警。

4.2 报警系统边坡监测系统中需要设置报警系统,当预警触发时,及时向相关人员发出报警信息,以便采取紧急处理措施。

4.3 应急预案针对不同的边坡稳定性问题,需要制定相应的应急预案,以便在发生紧急情况时能够迅速响应和处理。

边坡工程监测方案

边坡工程监测方案

边坡工程监测方案一、概述边坡工程是指山体、河流、公路、铁路、城市地质和土木工程等的交叉工程。

边坡是地表土壤或岩石的一个斜面,它必须能够稳定地保持在原定的位置上,以便支撑附近其他工程结构的安全运行。

边坡工程监测是为了掌握边坡工程的运行状态,及时发现并解决工程发展中的问题,以保障工程的安全性和稳定性。

二、监测目的1. 监测边坡工程的稳定性和变形情况,及时发现并解决潜在的安全隐患;2. 监测地下水位,判断其对边坡工程稳定性的影响;3. 了解自然因素对边坡工程的影响,包括雨水、地震、地质构造等;4. 监测工程运行状况,预防和减少事故发生的可能性。

三、监测内容1. 形变监测:包括边坡的垂直、水平和横向位移、变形速率等;2. 应力监测:测量边坡内外的应力变化,包括地表压力、岩石裂缝变化等;3. 地下水位监测:了解地下水位的深度、变化情况,判断其对边坡工程的稳定性的影响;4. 雨量监测:监测降雨量、降雨强度,及时发现雨水过多造成的边坡冲刷;5. 温度监测:测量地表和边坡内部的温度变化情况;6. 风速监测:观测周边风速和风向,判断风对边坡的影响;7. 地质构造监测:对地质构造进行监测,及时发现地质变化对边坡工程的影响;8. 视频监测:安装摄像头对边坡进行持续监测,记录并观测边坡的变化情况。

四、监测方法1. 定点监测:安装传感器在边坡关键点,通过连续监测数据,实现对边坡的实时监测;2. 定时监测:固定监测周期,进行全面检测,得到较为准确的监测数据;3. 长期监测:保持长期监测,分析数据变化趋势,及时发现异常情况;4. 现场监测:安排专业人员对边坡现场进行监测,观察地质因素和自然因素对边坡工程的影响;5. 远程监测:通过网络、卫星等技术手段实现远程监测,及时获得边坡的运行状态。

五、监测数据处理及应对措施1. 数据处理:收集、整理、分析监测数据,形成监测报告;2. 分析数据:对监测数据进行定量化、定性化分析,判断边坡工程的稳定性;3. 应对措施:根据监测数据分析结果,制定相应的风险应对措施,包括修缮、加固、增设排水设施等;4. 预警处理:及时发布边坡预警信息,避免边坡工程发生危险;5. 提高监测水平:不断改进监测技术,提高监测精度和及时性。

边坡工程监测技术方案

边坡工程监测技术方案

边坡工程监测技术方案一、前言边坡工程是滑坡和塌方等地质灾害的重要组成部分,对于边坡工程的监测技术方案是保障边坡工程安全和稳定性的重要措施。

本文将从边坡工程监测的意义和目的、监测指标和方法、监测设备和技术等方面展开细致分析,力求为边坡工程的监测提供一套全面可行的技术方案。

二、边坡工程监测的意义和目的边坡工程监测是为了及时发现边坡的变形、位移和裂缝等异常现象,并采取相应的措施,避免边坡发生滑坡、塌方等灾害,降低地质灾害对周边环境和人员的危害程度。

边坡工程监测的目的主要有以下几点:1. 及时提醒和预警:通过监测可以及时发现边坡的变形和位移情况,为采取防范措施提供时间。

2. 监测边坡工程的稳定性:监测可以实时掌握边坡工程的稳定状况,为后续的工程设计和施工提供重要数据支持。

3. 保障边坡工程的安全:通过监测可以及时发现边坡工程的安全隐患,并及时进行修复和加固,从而保障工程的安全性和稳定性。

三、边坡工程监测指标和方法1. 监测指标边坡工程监测的主要指标包括边坡的变形、位移、裂缝、地下水位等。

其中,边坡的变形和位移是最直接、最重要的监测指标,可通过地面位移、GPS位移、激光扫描等方式进行监测。

裂缝和地下水位的监测也至关重要,可通过激光扫描、遥感和监测井等方式进行监测。

2. 监测方法边坡工程监测的方法主要有以下几种:(1)地面位移监测:通过在边坡上设置地面位移监测点,利用测斜仪等设备进行监测,了解边坡的变形和位移情况。

(2)GPS位移监测:通过在边坡周围设置GPS定位点,通过GPS接收机对变形进行实时监测,提供高精度的位移数据。

(3)激光扫描监测:通过激光扫描仪对边坡进行三维扫描,获取边坡的形态信息,了解边坡的裂缝和变形情况。

(4)遥感监测:利用遥感技术对边坡进行空间信息的获取和监测,包括高分辨率卫星影像、无人机航拍等方式。

(5)地下水位监测:通过在边坡周围设置监测井,实时监测地下水位的变化情况,提供地下水对边坡稳定性的影响数据。

边坡监测方案

边坡监测方案

边坡监测方案一、前言边坡在建筑工程中是很常见的,其稳定性对工程的安全性有着重要的影响,因此在边坡的建设过程中需要进行一定的监测工作。

边坡监测方案是针对边坡建设项目的一种监测方案,它能够及时地掌握边坡变形和位移情况,预防边坡发生严重事故,对于保障工程建设的安全,维护社会公共利益有着非常重要的作用。

二、监测指标边坡监测的目标是观测和记录边坡在不同时间段内的变形情况,常见的指标包括:1. 垂直位移:指边坡沿着垂直方向的位移情况,主要可以通过激光位移计等仪器进行测量。

2. 水平位移:指边坡沿着水平方向的位移情况,可以使用全站仪等仪器进行测量。

3. 倾斜度:指边坡在相对水平面上的倾斜情况,可以使用倾斜计和测斜管等设备进行测量。

4. 活动面变形:指不同层次边坡之间发生的变形,需要使用倾斜管和测斜管进行监测。

5. 底部变形:指边坡底部沉降的情况,需要使用沉降仪进行测量。

6. 水文情况:包括渗透压力、地下水位、降雨等信息,可以通过水位计、粘度计等仪器进行监测。

三、监测设备的选择边坡监测设备的选择需要根据具体情况进行考虑,主要考虑以下因素:1. 测量指标:需要考虑何种指标需要进行测量,选择对应的监测设备。

2. 精度:需要根据需要的监测精度进行选择,精度越高,设备成本也将越高。

3. 适应环境:需要根据设备使用的环境条件进行选择,如是否需要抗震,是否防护等。

4. 数据传输及处理:需要根据需要远程传输数据的情况,选择是否需要使用远程数据传输设备,以及是否需要软件进行数据处理。

5. 设备维护:考虑设备维护的便捷程度、维修成本等,确保设备的可靠性和经济性。

四、监测方案的制定边坡监测的方案需要根据实际情况进行制定,包括以下要素:1. 监测点的选择及布置方法:需要对边坡进行全面的勘测和分析,选择合适的监测点进行布置,确保能够检测到可能产生问题的区域。

2. 测量周期和频率:针对不同区域的监测点,制定相应的测量周期和频率,确保数据的及时、准确、完整。

边坡监测方案范文

边坡监测方案范文

边坡监测方案范文边坡是山坡、路坡或其他土质坡体的边界,由于外界力的作用或内部土体的运动,边坡经常面临破坏的风险。

为了确保边坡的稳定性,并及时发现边坡变形或破坏的迹象,进行边坡监测是非常重要的。

本文将介绍一种边坡监测方案,并对其进行详细阐述。

边坡监测方案是指根据边坡的特点和实际情况,制定一套科学的、综合的监测措施和方法,用以监测边坡的变形和破坏的风险。

其目的是及时了解边坡的稳定性,预测可能发生的破坏形式,采取相应的防治措施,从而确保边坡的安全性。

1.监测目标确定首先,需要确定边坡监测的目标。

边坡监测的目标通常包括:边坡位移、变形和应力等。

2.监测项目选择根据监测目标确定监测项目。

常用的监测项目有:位移监测、地下水位监测、地应力监测、渗流监测等。

3.监测点布设监测点的布设需要考虑边坡的特点和监测项目的需求,通常要涵盖边坡上、中、下部各个部位。

监测点的数量和布设间距要合理,以保证能够全面、准确地获取边坡变形信息。

4.监测设备选择根据监测项目的需求,选择合适的监测设备。

常用的边坡监测设备有:全站仪、GPS测量仪、倾斜仪、应变计、压力计等。

5.监测方法和周期确定根据边坡的特点和监测项目的需求,确定监测方法和监测周期。

监测方法可以有静态监测和动态监测两种,监测周期可以有实时监测、定期监测和事件性监测等。

6.数据采集和处理对于所采集到的监测数据进行采集和处理。

数据采集可以使用监测设备直接获取,数据处理可以通过软件进行分析和绘图,以得到边坡的变形和趋势。

7.数据分析和预测通过对监测数据进行分析和比对,可以预测边坡的变形趋势和破坏风险。

并及时采取相应的防治措施,以确保边坡的安全性。

8.监测报告编制最后,根据监测结果编制监测报告,包括监测目的、方法、数据、分析和结论等内容。

监测报告可以用于评估边坡的稳定性和安全性,并作为边坡管理和改造的参考。

综上所述,一套边坡监测方案的制定需要考虑监测目标、监测项目、监测点布设、监测设备选择、监测方法和周期确定、数据采集和处理、数据分析和预测、监测报告编制等方面。

工程边坡监测方案

工程边坡监测方案

工程边坡监测方案一、前言工程边坡是指由土石材料构成的自然边坡或人工挖方边坡,是工程建设中常见的地质灾害隐患地区。

为了保障工程的安全,需要对边坡进行监测和评估,及时发现和处理可能出现的地质灾害隐患。

本文将针对工程边坡监测的目的、方法和内容进行详细阐述,制定合理的监测方案,以确保工程建设的质量和安全。

二、监测目的1、监测边坡稳定性,发现和评估边坡变形、裂缝、滑坡等地质灾害隐患,及时采取相应的防治措施,确保工程的安全。

2、掌握边坡变形规律,为后续工程设计和施工提供科学依据。

3、积累边坡监测数据,为未来的工程建设和地质灾害预测提供参考依据。

三、监测方法1、视觉监测:采用人工目视巡视的方法,对边坡进行定期的观测和录像,记录边坡表面的变形情况,及时发现可疑地质灾害隐患。

2、测量监测:采用现场测量仪器,如全站仪、GPS等,对边坡进行定期的测量监测,获取边坡的高程、坡度、位移等数据。

3、遥感监测:利用卫星遥感技术和无人机技术,对边坡进行遥感监测,获取边坡的变形情况,为监测提供更为直观、快速的数据支持。

4、地质雷达监测:采用地质雷达技术,对边坡进行地下探测,获取边坡下部的土层结构和水文情况,为边坡稳定性评估提供数据支持。

四、监测内容1、边坡表面形态:监测边坡表面的裂缝、塌方、水土流失等情况。

2、边坡变形信息:监测边坡的位移、沉降、变形速率等数据。

3、边坡水文情况:监测边坡的地下水位、降雨情况等数据。

4、边坡的地貌特征:监测边坡的地质构造、岩土性质等特征。

五、监测方案1、确定监测点位:根据边坡的实际情况,确定监测点位,布设监测仪器和设备。

2、制定监测周期:根据边坡的特点和工程建设的要求,制定合理的监测周期,每隔一定时间进行一次监测。

3、建立监测档案:建立完整的边坡监测档案,包括监测数据、监测记录、监测报告等内容。

4、责任分工:明确监测人员的职责和监测工作的责任分工,确保监测工作的有序进行。

5、监测报告:根据监测数据和情况,及时编制监测报告,分析边坡的稳定性和变形情况,提出相应的处理建议。

边坡监测方案范文

边坡监测方案范文

边坡监测方案范文边坡监测是指对边坡进行实时、连续、系统的监测,旨在及时发现和预警边坡的变形和破坏,为边坡的稳定性评估、风险分析和工程措施提供科学依据。

边坡监测方案是指对边坡监测进行规划和实施的方案。

下面将详细介绍一份边坡监测方案。

1.研究背景和目的:说明为什么需要对该边坡进行监测,以及监测的目的是什么。

例如,可能是因为该边坡位于道路或建筑物旁边,存在较大的滑坡和崩塌风险,因此需要进行实时监测以确保人员和财产的安全。

2.边坡特征和工程背景:对该边坡的地质条件、构造特征、坡度、高差、堆积物性质等进行详细描述,包括边坡的设计和施工背景。

这有助于确定监测方案的内容和监测点位的选择。

3.监测目标和指标:根据边坡的特征和监测目的,确定监测的指标和要求。

例如,可以包括地层位移、水位变化、应力变化、降雨数据等。

4.监测方法和设备:选择合适的监测方法和设备,根据监测目标和指标进行选择。

常用的边坡监测方法包括全站仪测量、自动化监测系统、遥感监测等。

需要说明每种监测方法的原理、优点和适用范围,并选择合适的设备。

5.监测点位选择和布置:根据边坡的特点和监测指标的要求,选择合适的监测点位,并决定监测点位的布置方式。

点位的选择应覆盖整个边坡的重要部位,以及可能发生滑坡或崩塌的部位。

6.数据处理和分析:说明监测数据的处理和分析方法,包括数据的录入、存储和处理流程。

需要提供数据采集的频率和数据处理的方法,以及分析结果的解释和判断标准。

7.监测报告和预警机制:根据边坡监测数据的分析和判断,及时撰写监测报告,对边坡变形和破坏的趋势进行预警。

需要明确预警的级别和应对措施,以便及时采取行动,确保人员和财产的安全。

8.监测措施:根据监测结果和预警机制,制定相应的监测措施。

例如,可以采取加固措施、抢险措施、疏散措施等,以防止和减轻边坡发生滑坡和崩塌的风险。

9.费用预算和计划:根据监测方案的内容和实施需要,对所需的人力、物力和财力进行预算,并制定实施计划。

边坡水平位移监测方案

边坡水平位移监测方案

边坡水平位移监测方案一、工程概述随着各类基础设施建设的不断推进,边坡工程在道路、桥梁、建筑等领域的应用日益广泛。

为确保边坡在施工及使用过程中的稳定性,保障人员和财产安全,对边坡水平位移进行监测显得尤为重要。

本次监测的边坡位于具体地点,边坡高度为具体高度,边坡坡度为具体坡度,边坡类型为具体类型。

二、监测目的1、及时掌握边坡水平位移的变化情况,为工程施工和运营提供安全保障。

2、验证边坡设计和施工方案的合理性,为优化设计和施工提供依据。

3、预测边坡变形的发展趋势,提前采取防范措施,避免灾害的发生。

三、监测依据1、《工程测量规范》(GB 50026-2020)2、《建筑变形测量规范》(JGJ 8-2016)3、《岩土工程勘察规范》(GB 50021-2001)(2009 年版)4、边坡工程设计文件及相关施工图纸四、监测内容1、边坡顶部水平位移监测在边坡顶部沿走向每隔具体间距设置一个监测点,监测点采用混凝土标石或钢钉,并进行编号和标记。

使用全站仪或水准仪对监测点的水平位移进行测量,测量精度不低于具体精度。

2、边坡坡面水平位移监测在边坡坡面上每隔具体间距设置一排监测点,每排监测点的间距为具体间距。

监测点采用测斜管或位移计进行监测,测斜管或位移计应垂直于坡面安装,并确保其牢固可靠。

3、周边环境水平位移监测对边坡周边的建筑物、道路、地下管线等进行水平位移监测,监测点的设置应根据周边环境的实际情况确定,并保证能够反映周边环境的变形情况。

五、监测方法1、全站仪测量法采用全站仪对监测点进行测量,测量时应选择合适的测量点和测量方向,确保测量精度和可靠性。

测量前应对全站仪进行校准和检验,测量过程中应严格按照操作规程进行操作,并做好测量记录。

2、水准仪测量法对于高差较大的边坡,可采用水准仪进行测量。

水准仪测量时应注意前后视距相等,消除视差,并按照规范要求进行观测和记录。

3、测斜管监测法在边坡坡面上安装测斜管,测斜管内每隔具体间距设置一个传感器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

舟山国家石油储备基地第一期项目岙山基地工程边坡监测方案宁波工程勘察院二00六年一月舟山国家石油储备基地第一期项目岙山基地工程边坡监测方案院长:陶灵法总工程师:陶灵法项目负责:赵平川编写:丁传庭审核:陶灵法宁波工程勘察院二00六年一月国家石油储备基地第一期项目岙山基地工程边坡监测方案一、编制依据1、《国家石油储备基地第一期项目岙山基地工程边坡支护施工图设计》(2005年9月);2、国家行业标准:《建筑边坡工程技术规范》(GB50330-2002);3、国家标准:《锚索喷射混凝土支护技术规范》(GB50086-2001);4、《建筑变形测量规程》(JGJ/T 8-97);5、《边坡工程处置技术》,人民交通出版社2003年10月;6、《岩土锚固技术手册》,人民交通出版社2004年5月。

二、工程概况岙山国家石油储备基地位于舟山市定海区临城街道岙山岛海防村,设计规模为500万立方米,总占地面积1418900平方米,布置10万立方米储油罐50个,总建筑面积13956平方米,设计总概算约40亿元。

根据国家发改委的部署,该项目由中化集团公司负责建设。

岙山基地现有21座储罐,总容量达158万立方米。

岙山基地年作业天数可达300天以上,航线可达国内主要港口和国外各大港口,具有面向长江三角洲和沿海经济带、背靠东南沿海、服务全国的独特区位优势,是我国重要的国际油品中转基地。

油库基地四周均为火山碎屑岩组成的低丘陵地貌,共分布有1#~10#等10个山头,拟建的9个储油罐组中有8个罐组(1#、3#~9#罐组)与山头相切,其中8#、9#罐组东侧的2#山头由于受场地限制,该边坡按坡率1:0.5、每级坡高10m、台阶宽2m进行放坡开挖,2#山头与3#山头间边坡坡率由1:0.5向1:0.8渐变,其余山头分多级放坡,每级坡高为10m,坡率为1:0.80。

对2#、3#山头拟采用锚索+锚索综合加固,其具体加固措施为:1)对2#山头边坡削坡坡率为1:0.5及1:0.5向1:0.8过渡坡段潜在滑动岩体进行锚索+锚索加固。

每一级边坡设置二道应力分散型预应力锚索,锚固段长6m;每孔9根7φ5钢铰线,锚索工作拉力为1064kN,锚索孔径130mm,俯角15°º,间距5m×5m,梅花型布置。

锚索间设置长5m的全长粘结型水泥砂浆锚索,锚索俯角15°º,锚索孔直径100mm。

2)对2#山头坡率为1:0.8坡段,采用全长粘结型锚索进行加固,锚索俯角15°,锚索孔直径100mm。

3)对3#山头边坡潜在滑动岩体进行锚索+锚索加固。

每一级边坡设置二道预应力锚索(锚索长度详见设计图),采用压力集中型预应力锚索,锚固段长6m;每孔6根7φ5钢铰线,锚索工作拉力为682kN,锚索孔径130mm,俯角20°º,间距5m×5m,梅花型布置。

锚索设置方式与2#山头边坡坡率为1:0.5坡段设置方式相同。

目前,根据现场调查在2#山头锚索(杆)孔已经施工了总工程量的80%,三根试验锚索也已注浆保养达到了试拉的要求。

根据设计要求,本次边坡监测重点为:1.坡体的水平位移和垂直位移;2.锚索预应力监测。

三、监测机构及人员(一)监测机构图(二)监测人员四、监测目的、内容、布设及要求(一)监测目的监测工作的主要任务是边坡变形监测、施工安全监测和防治效果检查监测。

在充分利用现有监测设施基础上,突出重点,建立较完整的监测剖面和监测网,使之系统化、立体化。

整个监测系统包括监测仪器、数据采集、存储和传输、数据处理、信息反馈等环节,以便能及时、快速对边坡变形破坏进行分析反馈。

(二)监测内容根据《国家石油储备基地第一期项目岙山基地工程边坡支护施工图设计》要求本工程监测内容如下:1、地表位移观测边坡在施工开挖和形成边坡后是否稳定最有效的掌握办法是在可能出现滑坡、崩塌的剖面线上布设监测点进行长时间的变形监测,常用高精度的全站仪、经纬仪、水准仪等进行测量,本次监测项目由于工地实际情况,坡度较陡且边坡设计预留马道在施工过程中没有能达到设计要求,实际马道都极窄(有的位置不存在),按原监测方案监测时今后的观测人员无法攀行至各监测点。

根据实地踏勘,与设计沟通后本监测方案在原先布设的基础上根据相应规范适当修改。

即在2#、3#山头沿最高处为中心,总长580米的边坡上每50米左右布置一条监测剖面线,即在与边坡垂直的方向上共布置8条剖面线,山顶局部有高低处,按照现场做适当调整,最后形成了一个共45个监测点组成的以8条监测剖面线和坡面顶为监测重点的的水平位移监测网,监测点的布置如附图所示。

2、锚索预应力监测按照设计要求在施工的锚索中由业主、监理、设计等有关人员确定的位置埋设锚索监测计,本工程共埋设的MSJ-3振弦式锚索测力计的个数约90个。

具体为2#山头采用的是应力分散型预应力锚索,锚索工作拉力为1064KN,3#山头采用的是压力集中型预应力锚索,锚索工作拉力为682KN。

(三)监测要求1)首次观测成果是各周期观测的初始值,应具有比各周期观测成果更准确可靠的观测精度,宜采取适当增加测回次数的措施。

2)应定期对使用的基准点或工作基点进行稳定性检测,点位稳定后,检测周期可适当延长,当对变形成果发生怀疑时,应随时进行检核和分析。

3)观测前,对所有的仪器设备必须按有关规定进行检校,并作好记录。

导线测量和水准测量网、站及测回路线等应事先做设计。

4)使用同一仪器和设备,相对固定观测人员,和观测时间。

5)采用相同的观测路线和观测方法。

6)尽可能在基本相同的环境和条件下工作。

7)原始记录应说明观测时的气象情况、施工进度和荷载变化,以供稳定性分析参考。

五、观测设备及工作原理(一)仪器设备1、计算机:联想P4便携式笔记本电脑。

2、莱佧(Leica)电子全站仪。

3、苏州一光DS2水准仪。

4、FS-1型平板测微器。

5、2m铟钢沉降变形监测专用尺。

6、JD-zx-1振弦式频率仪。

7、振弦式锚杆(索)测力计(二)边坡水平位移与沉降(垂直)位移监测1、平面与高程系统(甲方提供)平面采用工地现有坐标系。

高程采用工地现有高程基准。

2、起算数据平面与高程起算数据采用原有控制点成果,平面采用一个起算点坐标及一条起算方位,高程采用一个点的高程。

3、水平位移与垂直沉降监测等级及技术要求的确定按《工程测量规范》根据工程实际情况,水平位移变形测量等级拟定为四等,精度要求如下垂直位移变形测量等级拟定为二级,精度要求如下各观测记录应认真仔细,字迹工整,清晰,划改符合《工程测量规范》要求。

4、水平位移和垂直沉降监测点及基准点的设立本次边坡水平位移与沉降监测点设为同一个点,共计45个点。

监测点观测标志现场浇制,在观测墩表面建立一个强制对中觇标。

点的编号从JC1~JC45。

在通视条件良好且不受车辆影响的地点设置不少于3个基准点(编号A1、A2、A3、、、)基准点采用现场浇制并建造强制对中观测墩,其中一个点放置全站仪,另一个作为后视点,还有一个点作为备用和检查点(在前面有控制点被破坏时使用),在监测工程开始时首先布置和测出这几个基准点的坐标,其次根据现场的实际地形地藐设置测量工作站点,各工作站点之间要两两通视,不允许在工作站点上再支站,确保监测的成果能达到所要求的精度。

无论是布设工作站点还是布设边坡上的监测点均要求按测量埋点的要求埋设好永久的点位,尽可能采用现浇,观测标志的高度以在相邻点上能通视为最低限度。

监测点在边坡支护过程中如果被破坏,应及时补点,补点后及时观测。

基准网点埋设后联系业主通知其各相关部门注意保护。

各设置点埋设7天后进行使用。

5、水平位移监测网测量水平位移监测网根据本节技术要求确定为按四等导线要求观测。

水平位移监测采用极坐标法测定监测点的平面坐标,通过定期观测,比较各期的坐标变化来计算水平位移方向和位移量。

观测要求:水平角左右角各测3测回,共6测回,同一方向值各测回间较差应≤9",距离测4测回,每测回4次读数,同一距离各测回间较差应≤5mn 。

监测点点位精度分析: 22.S m S m M +⎪⎪⎭⎫ ⎝⎛ρα=点其中αm 优于2.5",S 最大边长240米,ρ=206265″,S m 优于3mm 。

最弱mm M 2.432400002062655.222==点+⎪⎭⎫ ⎝⎛⨯,能满足不大于6.0mm 设计要求。

根据工地实际情况,若有条件不同时,可以增加测回数提高精度。

6、垂直沉降监测基准网测量垂直沉降监测基准网根据本节技术要求确定为二等水准测量要求观测。

垂直沉降监测基准网与水平位移监测基准网同步观测。

垂直沉降测量应设计成闭(附)合水准网精密测量,利用三角高程测量方法,增加测回数,优化平差方法提高观测精度。

本工程按二等水准测量标准进行外业观测,内业计算和分析。

结合水平位移监测网测量的数据及时观察基准点是否稳定,以保证观测数据的有效、准确。

7、水平位移和垂直沉降监测水平位移监测采用极坐标法测定监测点的平面坐标,通过定期观测,比较各期的坐标变化来计算水平位移方向和位移量,垂直沉降监测也是采用定期观测,测量监测点的高程,比较各期的高程变化来计算垂直沉降量。

由于本工地无预留马道使观测人员无法攀登到观测点,同时工地现场多种施工项目交织进行,人员车辆的流动,基点的稳定性,通视的条件等都很发杂,所以我们采用精密电磁波测距三角高程方法测量监测点,同时使用小角度观测法验证数据的准确性。

具体操作是,首次测量时我们使用棱镜直接观测各测点,得出初始值,并得到平距,后期观测时利用角度得到了水平角和垂直角。

利用三角高程测量方法可以计算出相应数据。

即我们需要的坐标和高程值。

当距离较远时可以增加测回数以提高精度,测量时尽可能剔除偶然误差,注意减少系统误差的影响。

要求:垂直角平距超过180m,往返观测,150-180m范围内测8测回,150m以内测6测回,测回间指标差较差应≤7",测回间垂直角较差应≤7"监测点高程精度分析:()222222//222.cos .v j K a S H m m m R S m a S m tga M ++⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+=ρ 当距离不超过180米,最弱H M =1.8mm监测点中最长边为240米,此时单程H M =2.6mm ,往返测H M =1.8mm ,可见测量精度可以达到设计要求。

若施工现场有不满足条件处,则需增加测回数,优化平差方法提高精度。

垂直沉降监测与水平位移监测同步进行。

(四)锚索拉力监测1、测量仪器⑴、JD-zx-1振弦式频率仪⑵、MSJ-3振弦式锚索测力计2、锚索测力计的埋设锚索力监测是根据锚索上的反力来推算其应力的,常用振弦式锚索测力计的频率监测来计算锚索受力,在这类监测工作中的难点主要在测力计的制造质量和测力计的埋设上。
