汽车换挡机构设计指南
换挡执行机构_图文
离心平衡油室结构：可以不使用放松球，通过向离心平衡 油室输入液压油，消除了随离合器鼓转速变化而引起的附加离 心压力，保证了活塞的及时回位。
液压缸外缘部位
液压缸中间部位 离心平衡离合器 1—密封圈；2—压力油室；3—放松球；4—活塞；5—离合器鼓；6—钢片； 7—摩擦片；8—回位弹簧；9—离合器毂；10—密封板；11—离心平衡油室
离合器自由间隙：离合器处于分离状态时，离合器片之 间有一定的轴向间隙，以使钢片和摩擦片之间完全分离。
离合器的控制，就是对液压缸中液压力大小的控制。 液压阀控制工作液进入或排出液压缸。 工作液进入液压缸，离合器活塞移动使离合器接合；工 作液流出液压缸，离合器活塞在回位弹簧推动下复位。
离合器分离时，液压缸内的剩余工作液，因离心力移向液 压缸的外缘处，从而阻碍活塞的回位。离合器分离时，离合器 的活塞上的放松球在离心力的作用下离开泄油口，剩余工作液 从泄油口排出，使活塞能够及时回位。
优点：结构简单易于安装，带式制动器 轴向尺寸小可缩短变速器的长度。
缺点：使变速器壳体上产生局部的高应 力区；工作平顺性差。
带式制动器由制动带、制动鼓、液压缸、活塞杆、回 位弹簧、活塞和调整件组成。 外弹簧为活塞的回位弹簧。 内弹簧为制动鼓反作用力的缓冲弹簧，防止活塞振动
。制动器工作时，液压缸活塞并不直接驱动推杆，而是 驱动内弹簧，内弹簧再驱动推杆，推杆驱动制动带。
活塞
制动鼓
活塞杆
制动带
工作油路
调整螺钉
带式制动器
制动器工作时，液压缸活塞并不直接驱动推杆，而是驱动 内弹簧，内弹簧再驱动推杆，推杆驱动制动带，这样就可以避 免活塞出现振动。外弹簧为回位弹簧。
汽车换挡机构设计及其工艺工装设计.doc

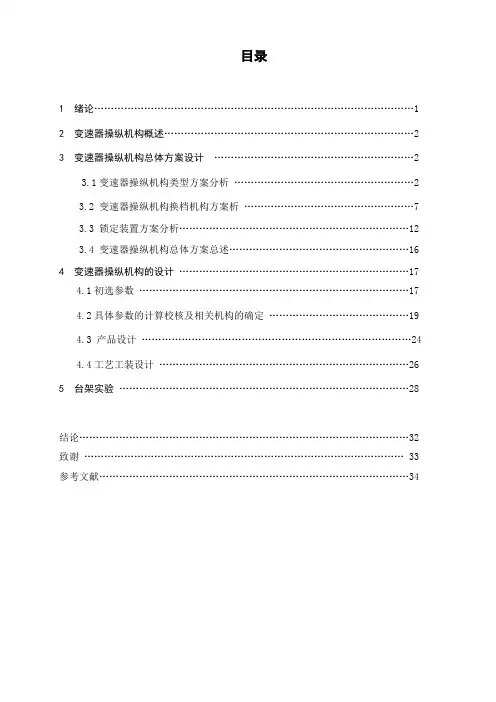

目录1绪论 (1)2变速器操纵机构概述 (2)3变速器操纵机构总体方案设计 (2)3.1变速器操纵机构类型方案分析 (2)3.2 变速器操纵机构换档机构方案析 (7)3.3 锁定装置方案分析 (12)3.4 变速器操纵机构总体方案总述 (16)4变速器操纵机构的设计 (17)4.1初选参数 (17)4.2具体参数的计算校核及相关机构的确定 (19)4.3 产品设计 (24)4.4工艺工装设计 (26)5台架实验 (28)结论 (32)致谢 (33)参考文献 (34)1 绪论变速器是汽车的关键部件之一，由变速传动机构和变速操纵机构两部分组成，操纵机构的主要作用是控制传动机构，实现变速器传动比的变换，即实现换挡，以达到变速和变矩。
换档平顺、档位清晰、灵活轻便是变速器换档性能一直追求的目标，同时它也是评价一台变速器换档性能优劣的重要指标。
目前国内汽车行业，自动变速器操纵机构主要依赖进口，手动变速器操纵机构的关键部件仍然依赖于进口。
而汽车市场上的变速器按其结构差异，可以细分为五类：手动变速器（MT）、手动自动一体变速器（AMT）、无级变速器（CVT）、双离合器变速器（DCT）和自动变速器（AT），它们各自都有其不同的优势。
勿庸讳言，由于人们追求驾驶的舒适，原本是手动变速器的市场，正在逐步被自动变速器占领。
但是就目前而言，手动变速器仍然占有较重要的地位，如在英国，现在装配自动变速器的汽车占汽车总量的15%。
而五年前，这个数字是13.5%。
尽管通过汽车工程师们的努力，自动变速器的智能化得以不断提高，但自动变速器在换挡速度和传动效率方面，目前还只能接近手动变速器的表现，尤其是制造成本和使用油耗这两个关键指标上，自动变速器还无法与手动变速器竞争，从而使手动变速器在全世界的汽车市场上仍然占据优势。
2 变速器操纵机构概述汽车变速器操纵机构作为变速器的控制机构，较之汽车设计中的其它环节，只是一个小装置，但它却和汽车的正常行驶有着十分紧密的关系，并在变速器的设计中占有重要的地位。
汽车换挡机构说明书

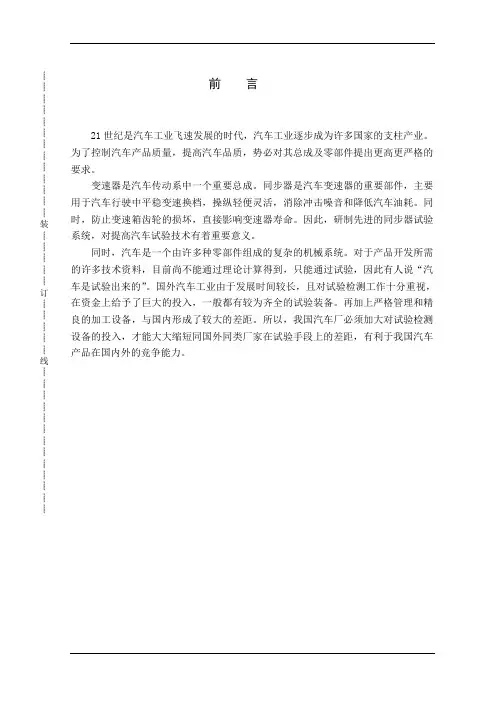

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊前言21世纪是汽车工业飞速发展的时代，汽车工业逐步成为许多国家的支柱产业。
为了控制汽车产品质量，提高汽车品质，势必对其总成及零部件提出更高更严格的要求。
变速器是汽车传动系中一个重要总成。
同步器是汽车变速器的重要部件，主要用于汽车行驶中平稳变速换档，操纵轻便灵活，消除冲击噪音和降低汽车油耗。
同时，防止变速箱齿轮的损坏，直接影响变速器寿命。
因此，研制先进的同步器试验系统，对提高汽车试验技术有着重要意义。
同时，汽车是一个由许多种零部件组成的复杂的机械系统。
对于产品开发所需的许多技术资料，目前尚不能通过理论计算得到，只能通过试验，因此有人说“汽车是试验出来的”。
国外汽车工业由于发展时间较长，且对试验检测工作十分重视，在资金上给予了巨大的投入，一般都有较为齐全的试验装备。
再加上严格管理和精良的加工设备，与国内形成了较大的差距。
所以，我国汽车厂必须加大对试验检测设备的投入，才能大大缩短同国外同类厂家在试验手段上的差距，有利于我国汽车产品在国内外的竞争能力。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第1章概论1.1 同步器1.1.1 同步器的作用现代汽车上广泛采用活塞式内燃机作为动力源，其转矩和转速变化范围较小。
而复杂的使用条件则要求汽车的牵引力和车速能在相当大的范围内变化。
为解决这一矛盾，在传动系中设置了变速器。
变速器在换挡时，由于两齿轮轮齿不同步时的强制挂挡，使得因两轮齿间存在的速度差而发生冲击和噪音。
这样，不但不易挂挡，而且影响了轮齿寿命，使齿端部磨损加剧，甚至使轮齿折断。
所以在变速器换挡过程中，必须使所选档位的一对待啮合齿轮轮齿的圆周速度相等（即同步），才能使之平顺地进入啮合而挂上挡位。
因此，产生了同步器。
同步器是工业车辆机械变速箱的关键部件，直接影响车辆操纵换档性能。
它是在接合套换档机构基础上发展起来的。
自动变速器换档执行机构教案
湖南省XX XX学院教案教学部门：汽车工程科课程名称：自动变速箱换档执行机构任课班级：任课教师：（20xx___～20xx____学年第一学期）构机构在自动变速器上的应用一、换档执行机构1、换档执行机构主要有离合器、制动器、单向离合器等组成。
（1）多片湿式离合器作用：连接变速器输入轴与单排的某个基本元件，或者连接前后两个单排的元件，或者连接单排的某两个基本元件。
（连接、锁止）离合器主要由离合器鼓、花键毂、活塞、主动摩擦片、从动钢片、回位弹簧等组成离合器鼓是一个液压缸，鼓内有内花键齿圈，内圆轴颈上有图文讲解（1）带式制动器制动器的功用是固定行星齿轮机构中的元件，防止其转动。
制动器有片式和带式两种形式。
片式制动器与离合器的结构和原理相同，不同之处是离合器是起连接作用而传递动力，而片式制动器是通过连接而起制动作用。
下面介绍带式制动器，结构、组成。
带式制动器由制动带和控制油缸组成，如图所示为带式制动器的零件分解图。
制动带是内表面带有镀层的开口式环形钢带。
制动带的一端支承在与变速器壳体固连的支座上，另一端与控制油缸的活塞杆相连。
图文讲解2)工作原理制动器的工作原理如图所示，制动带开口处的一端通过支柱支承于固定在变速器壳体的调整螺钉上，另一端支承于油缸活塞杆端部，活塞在回位弹簧和左腔油压作用下位于右极限位置，此时，制动带和制动鼓之间存在一定间隙。
制动时，压力油进入活塞右腔，克服左腔油压和回位弹簧的作用力推动活塞左移，制动带以固定支座为支点收紧。
在制动力矩的作用下，制动鼓停止旋转，行星齿轮机构某元件被锁止。
随着油压撤除，活塞逐渐回位，制动解除单向离合器作用：利用单向锁止的原理实现对单排元件的固定或者是单排中两个元件的锁止或者前后两个单排元件的连接。
图文讲解形式：楔块式和滚柱斜槽式。
滚柱式单向离合器组成：外圈、内圈、圆柱滚子、压紧弹簧、保持架。
工作原理：利用滚子与内外圈的摩擦力带动滚子在斜槽滚道内滚动，可实现锁止和打滑两个工作状态。
汽车换挡机构设计指南

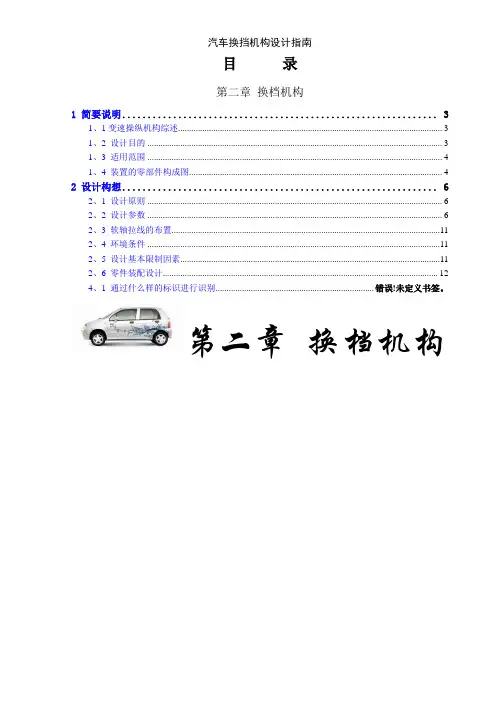

目录第二章换档机构1 简要说明 (3)1、1变速操纵机构综述 (3)1、2 设计目的 (3)1、3 适用范围 (4)1、4 装置的零部件构成图 (4)2 设计构想 (6)2、1 设计原则 (6)2、2 设计参数 (6)2、3 软轴拉线的布置 (11)2、4 环境条件 (11)2、5 设计基本限制因素 (11)2、6 零件装配设计 (12)4、1 通过什么样的标识进行识别........................................................................ 错误!未定义书签。
第二章换档机构1 简要说明1、1变速操纵机构综述1汽车变速操纵机构分为手动变速操纵机构(MT)、自动变速操纵机构(AT&CVT&AMT)。
2按传递行程与力的方式可分为拉索式换档操纵装置、杆系换档操纵装置及电讯号直接驱动换档装置;如图 2, 杆系换档操纵装置它就是由一根或者两根细长的(空心)刚性杆件组成的。
因为就是空间运动杆系,其运动分析与自由度的确定,无论就是用作图法,或用解析法都就是比较复杂的;运动件本身的干涉,及其与相邻件干涉的校核也就是相当繁琐的;还好,现在可以借助于CAE使设计分析工作简化与可靠。
同时,这种结构还有一个很难克服的问题,就就是由于其运动链长,杆件刚度弱,铰接处存在间隙,且润滑不便等原因,容易产生振动、噪声、档位不清晰、换档操纵手感不良等现象。
于就是,一种拉索式换档操纵装置应运而生,并将逐渐取代杆系换档操纵装置、如图 1,为拉索式换档操纵装置、所谓拉索式换档操纵装置,就是用一种柔性的推拉软轴替代空间运动的刚性的杆件。
这种换档操纵装置克服了上述刚性空间杆系存在的那些问题。
同时柔性推拉软轴的走向“自如”,给汽车的总体布置与变速器操纵装置的安排带来诸多方便。
而且柔性软轴具有吸振的作用,能够消除动力总成与车身传至换档操纵手柄的振动,因此能得到清晰的档位与舒适的手感。
自动变速器换档执行机构设计
楔块式单向超越离合器的构造和滚柱斜槽式单向 超越离合器相似，也有外环、内环、滚子（楔块 sprags）等，如图6-8 所示。
图6.8 滚柱斜槽式单向超速离合器
图6.9 楔块式单向超速离合器
2.单向超越离合器的结构设计
根据各个单向离合器的计算简图和相关的计算公 式可以初步地进行离合器的结构设计。
单向超越离合器有多种形式，目前最常见的是滚柱 斜槽式(one-way roller clutch)和楔块式(one-way sprag clutch)两种。
1）滚柱斜槽式单向超速离合器
滚柱斜槽式单向超越离合器由外环(drum)、内环 (hub)、滚柱(roller)、滚柱回位弹簧(springs)等组 成，如图6器 1.5.9—挡圈， 2.6—离合器反作用板，3.7—离合器摩擦片，4.8—离合器钢片，
10—弹簧座圈11.14.16.18.19—O型密封圈，12—回位弹簧， 13—OD离合器活塞，15—倒档离合器活塞，17—倒档离合器缸体
离合器通常由离合器鼓（缸体）(clutch drum)、 离合器活塞(piston)、回位弹簧(return spring)、 弹簧座(spring retainer)、钢片(steel discs)、摩擦 片(friction discs)、离合器压板(pressure plate)、 卡环(snapring)、离合器壳(clutch hub)及密封圈 (piston seal rings)组成，如图6-2 所示。

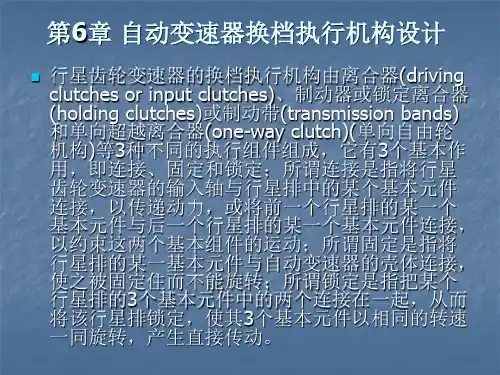

第6章 自动变速器换档执行机构设计
行星齿轮变速器的换档执行机构由离合器(driving clutches or input clutches)、制动器或锁定离合器 (holding clutches)或制动带(transmission bands) 和单向超越离合器(one-way clutch)(单向自由轮 机构)等3种不同的执行组件组成，它有3个基本作 用，即连接、固定和锁定；所谓连接是指将行星 齿轮变速器的输入轴与行星排中的某个基本元件 连接，以传递动力，或将前一个行星排的某一个 基本元件与后一个行星排的某一个基本元件连接， 以约束这两个基本组件的运动；所谓固定是指将 行星排的某一基本元件与自动变速器的壳体连接， 使之被固定住而不能旋转；所谓锁定是指把某个 行星排的3个基本元件中的两个连接在一起，从而 将该行星排锁定，使其3个基本元件以相同的转速 一同旋转，产生直接传动。
自动变速器换挡驻车机构的设计及验证
10.16638/ki.1671-7988.2018.16.063自动变速器换挡驻车机构的设计及验证徐友良（南京邦奇自动变速箱有限公司，江苏南京210038）摘要：换挡驻车机构是自动变速器乃至整车的重要组件，对驻车可靠性和使用寿命要求较高，但又要求结构简单和操作简便，因此换挡驻车机构设计时需要平衡上述各者之间的关系。
文章研究了该机构的功能需求和结构设计的关系，并对关键零件的设计要点及机构的试验方法进行了介绍。
旨在对自动变速器换挡驻车机构的设计开发提供帮助。
关键词：自动变速器；换挡驻车机构；设计关系；试验中图分类号：U463.5 文献标识码：B 文章编号：1671-7988(2018)16-180-03Design and Validation for the Shifting and Parking Mechanism ofAutomatic TransmissionXu Youliang( Nanjing Punch Powertrain Co., Ltd., Jiangsu Nanjing 210038 )Abstract: The shifting and parking mechanism is an important component of automatic transmission and even the whole vehicle. It requires high reliability and service life, but it requires simple structure and easy operation. Therefore, the relationship between the above parties should be balanced when the shifting and parking mechanism is designed. This paper defines the relationship between the functional requirements and structural design of the mechanism, and the key points of the key parts and the testing methods of the mechanism are introduced. Aiming at providing help for the design and development of the shifting and parking mechanism of the automatic transmission.Keywords: automatic transmission; shifting and parking mechanism; design relationship; testingCLC NO.: U463.5 Document Code: B Article ID: 1671-7988(2018)16-180-03前言随着人们对汽车驾驶舒适性要求的不断提高，越来越多的汽车配置驾驶简单和操作方便的自动变速器。
变速器换挡机构的原理与设计要点
变速器换挡机构的原理与设计要点一、引言在现代汽车中，变速器扮演着重要的角色，它能够在车辆行驶中改变驱动力的传递比，使得驾驶者能够根据行驶条件和需求选择合适的档位。
而变速器的换挡机构则是实现档位切换的核心部件。
本文将介绍变速器换挡机构的原理与设计要点。
二、换挡机构的原理1. 换挡原理换挡机构的核心原理是通过控制齿轮的相对位置和连接状态来实现档位的切换。
在变速器中，通常会采用齿轮对齿轮的咬合方式来传递驱动力。
当需要进行换挡时，换挡机构会采用不同的方式来切换齿轮的连接状态，从而实现不同的传递比。
2. 换挡方式根据不同的变速器结构和设计，换挡机构的方式也会有所不同。
常见的换挡方式包括手动换挡和自动换挡。
手动换挡通常通过操纵换挡杆或拨片来实现，驾驶者可以根据需求手动选择合适的档位。
而自动换挡则通过电子系统和液压控制来实现，系统会根据车速和发动机负荷等参数智能选择合适的档位。
三、换挡机构的设计要点1. 结构设计换挡机构的结构设计应考虑紧凑、坚固和易于操控。
在设计过程中需要充分了解齿轮传递的力学特性，并选择合适的轴承和连接件。
同时，在设计中应注意杠杆原理，通过合理的杠杆比例来减小操纵力。
2. 换挡力矩控制换挡时需要克服一定的换挡力矩，而过大或过小的力矩都会影响换挡的舒适性和可靠性。
因此，在设计中需要准确计算换挡力矩，并选择合适的换挡机构传递力矩的方式，如使用弹簧、摩擦片等。
3. 换挡路径设计换挡路径设计要考虑换挡的顺畅性和快速性。
合理设计换挡机构的路径和动作，可以减少换挡时间和换挡过程中的冲击和噪音。
同时，注意相邻档位之间的间隔，使得换挡过程中能够准确地进入目标档位。
4. 换挡机构的可靠性换挡机构的可靠性是设计的一个重要指标。
在设计过程中，需要使用合适的材料和加工工艺，确保换挡机构能够承受长时间和高强度的工作。
同时，需进行可靠性验证和测试，以确保换挡机构的正常工作和寿命。
四、总结变速器换挡机构是实现档位切换的重要部件，其原理和设计要点直接影响着变速器的性能和可靠性。
汽车换挡操纵机构分总成设计
qiyekejiyufazhan1引言以前，轿车、微型车、中大型客车及中型货车的变速器操纵机构是采用刚性的杆系连接操纵，刚性杆系操纵在布置时存在操纵杆传动机构与其他系统发生干涉的问题[1]，具有不能弯曲、操纵间隙大、操纵阻力大、负载效率低、手感差等缺点。
随着我国汽车工业的发展，近年来采用推拉式软轴总成进行挡位操纵代替刚性杆系操纵是汽车技术发展的需要，但也存在操纵机构总成及选、换挡软轴总成由于分别由不同供应商提供给整车厂进行装配而造成的误差，因此在整车厂进行装配时，经常发生操纵机构与软轴无法装配或装配后配合不当从而引发生产线停线的严重问题。
这种分别由不同供应商供货的方式，既存在产品在配送过程中产生的质量问题，也增加了整车装配的成本。
针对上述问题，我们设计了一款软轴式换挡操纵机构分总成，该项产品采用推拉式软轴操纵代替刚性杆系操纵，同时采用模块化的方式进行设计，即将操纵机构总成和选、换挡软轴总成整合成大模块换挡操纵机构分总成。
该项目也是柳州市金元机械制造有限公司承担某中外合资公司新车型换挡操纵机构分总成的设计研制任务。
该设计方案使产品更加紧凑、占用空间小、安装方便、结构工艺简单、过渡接头少、空行程小、装配连接简捷方便、易于维修，而且大大降低了生产成本。
2操纵机构分总成结构设计操纵机构分总成结构设计如图1所示，由操纵机构总成、卡簧、选挡软轴总成、换挡软轴总成组成。
3操纵机构分总成设计输入3.1变速器数据（1）变速器端选挡摇臂R 1为50mm ，θ1＝θ2＝12.2°±2°；换挡摇臂R 2为47mm ，θ1＝θ2＝14.1°±2°。
（2）静态选、换挡平均力：选挡为47.5±10N ；换挡为86±10N 。
3.2操纵机构数据（1）手柄端静态选、换挡力≤20N 。
（2）行程：选挡手柄行程为35～55mm ；换挡手柄行程为60～80mm 。
汽车设计指南(换档操纵系统布置)
c、传动效率高、成本低，目前最常用的结构。
缺点：对线芯的润滑脂要求较高，对润滑脂的加注量不好控制。
-25–换挡操纵系统 5.2.2 杆式换挡操纵装置 杆式换档操纵机构装置：是由一根或两根空心刚性的杆件组成。
图5.2 杆式换挡操纵装置 1.变速操纵机构总成 2.螺栓 3.选档臂总成 4.换挡轴及支架总成 5.螺栓 6.换挡拉杆Ⅰ总成 7.选档摇臂总成 8.衬套 9.螺栓 10.选档拉杆Ⅱ 11.开口销 12.螺母 13.摇臂总成 14.螺母 15.螺栓 16.换挡手柄及护套总成 缺点： a、其运动分析和自由度不好确定，不管是用做图法还是解析法都是比较复杂；
-15–换挡操纵系统
5.1 输入信息 1）变速箱、变速操纵机构、相关钣金数模
5.2 换挡操纵系统简介
换挡操纵系统的作用是操纵变速箱上的选换挡操纵机构实现换档。 分类： （1）：按变速操纵机构分为手动变速操纵机构（MT）和自动操纵机构（AT/AMT/CVT/DCT） （2）：按力的传递方式可分为推拉索式换挡操纵装置、杆式换挡操纵装置和电讯号直接驱动换 挡装置。
1）软轴拉线应与变速箱换挡（选档）臂行程范围中心线成90°，我们设计的规定值是变速 箱选换档臂与选换档拉线的夹角在90°±4°（在空档位置）；如图5.4所示；
换挡臂行 程中心线
选挡拉线
换挡臂
90°
换挡拉线 图5.4 拉线布置角度示意图
-45–换挡操纵系统 2）安装尺寸L，根据阻尼器摆角范围及软轴支架的安装范围确定，要求α≤4°，如图5.5所示；
图5.5 安装尺寸与阻尼器摆角 3）选拉线在前舱布置时应走向平顺，最小曲率半径为160mm，过渡圆弧越大越好，如图5.6所示；
图5.6 选换挡拉线布置曲率示意图 4）选换挡拉线与换挡操纵机构的操纵臂中心线成90°，如图6.7所示：
汽车换挡机构设计指南
目录第二章换档机构１简要说明ﻩ错误!未定义书签。
1、1变速操纵机构综述ﻩ错误!未定义书签。
1、2设计目得ﻩ错误!未定义书签。
1、３适用范围 ..................................................................................................... 错误!未定义书签。
1、4 装置得零部件构成图.................................................................................... 错误!未定义书签。
2 设计构想ﻩ错误!未定义书签。
２、1 设计原则 ..................................................................................................... 错误!未定义书签。
2、2 设计参数ﻩ错误!未定义书签。
2、３软轴拉线得布置.......................................................................................... 错误!未定义书签。
2、４环境条件ﻩ错误!未定义书签。
2、５设计基本限制因素...................................................................................... 错误!未定义书签。
２、6 零件装配设计ﻩ错误!未定义书签。
4、1 通过什么样得标识进行识别ﻩ错误!未定义书签。
第二章换档机构１简要说明１、1变速操纵机构综述1汽车变速操纵机构分为手动变速操纵机构(MT）、自动变速操纵机构（AT＆CＶT＆AＭT）.2按传递行程与力得方式可分为拉索式换档操纵装置、杆系换档操纵装置及电讯号直接驱动换档装置;如图 2，杆系换档操纵装置它就是由一根或者两根细长得(空心）刚性杆件组成得.因为就是空间运动杆系,其运动分析与自由度得确定,无论就是用作图法，或用解析法都就是比较复杂得;运动件本身得干涉,及其与相邻件干涉得校核也就是相当繁琐得;还好,现在可以借助于CAE使设计分析工作简化与可靠.同时,这种结构还有一个很难克服得问题,就就是由于其运动链长，杆件刚度弱，铰接处存在间隙，且润滑不便等原因，容易产生振动、噪声、档位不清晰、换档操纵手感不良等现象。
上海大众汽车自动档换挡机构设计要求
自动变速箱换档操纵机构总成功能要求概述：自动,变速箱,换档机构更改以下更改按照TL 823 45 1994-06：进行。
标准已经适用于最新的技术。
以前版本1994-061.适用范围本标准规定自动变速箱换档操纵机构总成的要求。
本标准适用于有和没有tiptronic功能的自动换档变速箱的换档操纵机构。
2.定义下面的定义针对本标准的应用是有效的：X向（纵向）在车里前后操作换档，平行于车坐标系统X坐标Y向（横向）在车里左右操作换档，平行于车坐标系统Y坐标Z向（垂直方向）在车里上下操作换档，平行于车坐标系统Z坐标换挡锁将选挡杆锁在P档和N档,仅通过踩压刹车踏板来释放锁钥匙（KRL）在点火钥匙移开锁止系统中,只有在选档杆在P档位时，且在钥匙已经拔出时有换挡锁的条件下, 才有可能拔出点火钥匙.Tiptronic在自动换档变速箱中手动换档的一个附加的操作装置力作用点a选挡杆上所有的测试和换挡力都作用在该位置(见图2)最远位置在+X方向可能的最远的换档位置.3.要求3.1总体要求技术补充标准是图纸的一部分，图纸上的要求优先。
首次补充和改变的认可根据VW 011 55环境要求根据VW 911 003.2 适用的法规USA：FMVSS 101FMVSS 102FMVSS 114FMVSS 302EC：74/60 EEC75/443EEC78/316EECECE R 21Australia：ADR 12ADR 423.3 样件的范围要求以下零件进行全部测试：—换挡机构—换挡盖—选挡器和选档杆调整器—换挡和锁止线—变速器和点火锁考虑到现存的配合零件，单个零件都应该进行测试。
3.4 操作温度范围（-35~+130）℃短期10min,+160℃不同的零件有不同的温度和时间规定。
甚至超过最高温度，没有零件可以自燃或掉下易燃物。
3.5 永久润滑根据图纸，润滑脂寿命≥150，000km或≥10年。
3.6 密封在压力差△P=0.03bar时车辆内部密封防水和气体。
换档机构的设计
换档机构的设计1.换档机构的设计换档机构的设计直接影响换档机构的可靠性和灵活性，以及换档手感。
换档机构的结构设计是多种多样的，可参考老产品或样机的结构，也可自行设计，但必须具备以下功能。
1.1档位自锁功能，换档可靠，不脱档；1.2档位互锁功能，不能同时挂入两个档位，不乱档；1.3倒档锁，选入倒档时有明显的提示手感；1.4 防止误挂倒档装置，在倒档和五档（或其他档位）共用同一拨叉轴的情况下，防止摘五档时直接挂入倒档；1.5考虑倒车信号开关的安装位置；1.6 一般换档机构在变速器总成的上方，离润滑油飞溅油沫较远，故也应考虑通气塞的安装位置。
2.档位定位锁止槽的设计。
在审查QR513换档叉轴的设计时，感到档位锁止槽的宽度和深度都小，锁止钢球（压缩弹簧）的工作行程小，可能使换档手感不甚明显。
档位定位锁止槽的宽度、深度和角度是影响换档手感的重要因素之一。
设计时可参考同类产品。
当需要验算或调整换档力和锁止力时，应计算（或调整）锁球弹簧（或档位定位座）的工作负荷和行程，再设计档位锁止槽的角度和深度。
2.1圆弧形档位锁止槽（见图1）档位锁止钢球的锁止力P R按下式计算，详见《汽车设计手册》整车底盘篇第217页。
P R =0.2sinφ+ 0.99cosφ0.99sinφ－0.2cosφ×K×[ h0－h1+(R－r)×（1－sinφ）]其中：P R——换档叉轴克服锁止钢球的锁止力，N；φ——锁止钢球与锁止槽在C点接触时极限接触角，（°）；φ= arcsin[（R-M）/R] , 其中M为换档叉轴锁止槽的深度；K——锁球弹簧刚度，N/mm；h0——锁球弹簧自由状态长度,mm；h1——锁球弹簧工作状态长度,mm；R——圆弧形锁止槽的半径,mm；r——锁球半径，mm。
图1 圆弧定位槽时2.V形档位锁止槽（见图2）档位锁止钢球的锁止力P R按下式计算，详见《汽车设计手册》整车底盘篇第219页。
