振动送料的工作机理

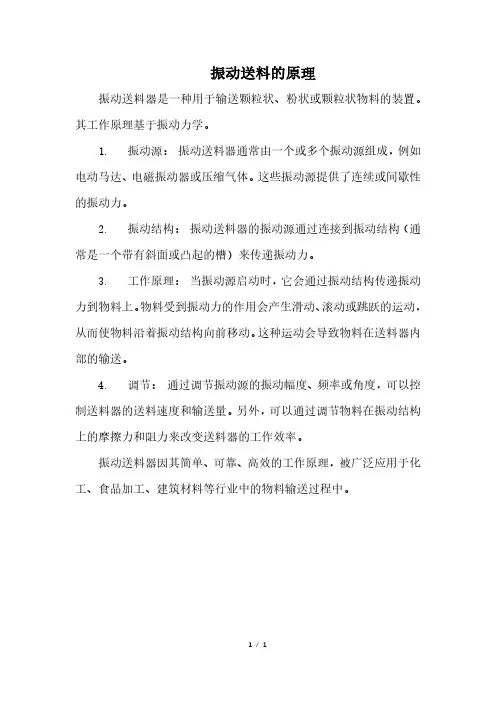

振动送料的原理
振动送料的原理
振动送料器是一种用于输送颗粒状、粉状或颗粒状物料的装置。
其工作原理基于振动力学。
1. 振动源：振动送料器通常由一个或多个振动源组成，例如电动马达、电磁振动器或压缩气体。
这些振动源提供了连续或间歇性的振动力。
2. 振动结构：振动送料器的振动源通过连接到振动结构（通常是一个带有斜面或凸起的槽）来传递振动力。
3. 工作原理：当振动源启动时，它会通过振动结构传递振动力到物料上。
物料受到振动力的作用会产生滑动、滚动或跳跃的运动，从而使物料沿着振动结构向前移动。
这种运动会导致物料在送料器内部的输送。
4. 调节：通过调节振动源的振动幅度、频率或角度，可以控制送料器的送料速度和输送量。
另外，可以通过调节物料在振动结构上的摩擦力和阻力来改变送料器的工作效率。
振动送料器因其简单、可靠、高效的工作原理，被广泛应用于化工、食品加工、建筑材料等行业中的物料输送过程中。
1/ 1。
振动送料机工作原理
振动送料机工作原理振动送料机，又称振动给料机，是一种广泛应用于物料输送领域的设备，其工作原理主要是通过振动机构产生振动，将物料从储存容器中输送到下游设备或工艺流程中。
振动送料机以其结构简单、运行稳定、输送效率高等特点，被广泛应用于矿山、煤炭、建材、化工、冶金等行业中。
振动送料机主要由振动机构、送料槽、支撑架等部件组成。
其工作原理可简单分为两个过程：振动产生和物料输送。
一、振动产生振动送料机的振动产生是通过振动机构来实现的，振动机构一般由电机、振动器和振动弹簧组成。
当电机带动振动器工作时，振动器会产生偏心振动，使得送料机的送料槽和料仓产生振动。
振动弹簧在这个过程中起到了减震和支撑作用，保证了振动机构的稳定工作。
通过振动机构产生的振动力传递给送料槽，物料在振动的作用下产生相对位移，从而实现了物料的输送。
二、物料输送振动机构产生的振动力作用于送料槽，使得送料槽和料仓内的物料发生相对运动。
物料在振动的作用下形成了连续的流动，由于振动机构的合理设计和振动参数的调节，物料在输送过程中形成了有效的输送轨迹，实现了高效的物料输送。
振动送料机的工作原理可以简单地概括为：通过振动机构产生的振动力，使料仓内的物料产生相对运动，最终实现物料的输送。
振动送料机不仅能够实现单一物料的输送，还可以实现混合物料的分类与输送。
其振动频率和振幅的调节，可以适应不同物料的输送要求，具有较好的适应性和灵活性。
振动送料机的工作原理虽然看似简单，但是其中涉及的振动学、机械设计、物料力学等知识相当丰富。
科学合理的振动机构设计和参数调节，是保证振动送料机正常工作和输送效果的关键。
在使用振动送料机时，也需要根据具体的物料特性和输送要求，合理地选择振动参数和操作方式，以提高设备的运行效率和使用寿命。
振动送料机工作原理的理解与掌握，对于其正确的操作和维护具有重要意义。
只有深入理解了振动送料机的工作原理，才能更好地实现其在物料输送领域的应用价值，为生产流程提供更加稳定、高效的物料输送解决方案。

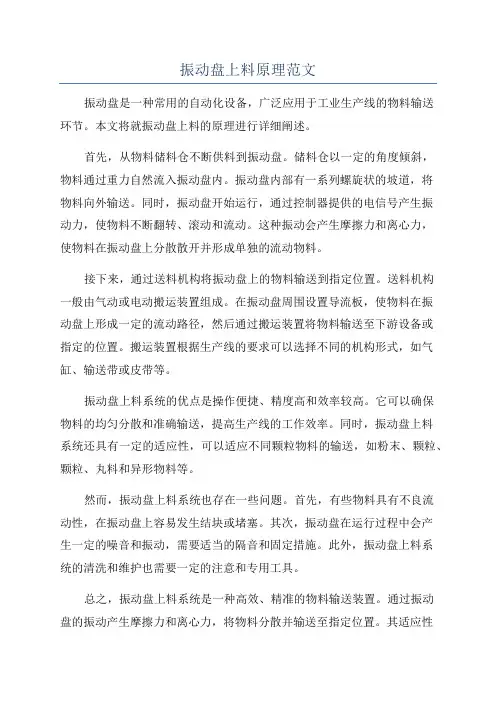

振动盘上料原理范文
振动盘上料原理范文振动盘是一种常用的自动化设备，广泛应用于工业生产线的物料输送环节。
本文将就振动盘上料的原理进行详细阐述。
首先，从物料储料仓不断供料到振动盘。
储料仓以一定的角度倾斜，物料通过重力自然流入振动盘内。
振动盘内部有一系列螺旋状的坡道，将物料向外输送。
同时，振动盘开始运行，通过控制器提供的电信号产生振动力，使物料不断翻转、滚动和流动。
这种振动会产生摩擦力和离心力，使物料在振动盘上分散散开并形成单独的流动物料。
接下来，通过送料机构将振动盘上的物料输送到指定位置。
送料机构一般由气动或电动搬运装置组成。
在振动盘周围设置导流板，使物料在振动盘上形成一定的流动路径，然后通过搬运装置将物料输送至下游设备或指定的位置。
搬运装置根据生产线的要求可以选择不同的机构形式，如气缸、输送带或皮带等。
振动盘上料系统的优点是操作便捷、精度高和效率较高。
它可以确保物料的均匀分散和准确输送，提高生产线的工作效率。
同时，振动盘上料系统还具有一定的适应性，可以适应不同颗粒物料的输送，如粉末、颗粒、颗粒、丸料和异形物料等。
然而，振动盘上料系统也存在一些问题。
首先，有些物料具有不良流动性，在振动盘上容易发生结块或堵塞。
其次，振动盘在运行过程中会产生一定的噪音和振动，需要适当的隔音和固定措施。
此外，振动盘上料系统的清洗和维护也需要一定的注意和专用工具。
总之，振动盘上料系统是一种高效、精准的物料输送装置。
通过振动盘的振动产生摩擦力和离心力，将物料分散并输送至指定位置。
其适应性强，可以适应不同物料的输送。
通过科学的控制和维护，可以提高生产线的工作效率和产品质量。
振动送料机性能特点及工作原理
振动送料机性能特点及工作原理振动给料机又称振动喂料机，是指可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去的一种设备。
在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分，广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。
性能特点给料机是一种经济技术指标先进的给料设备，和其它给料设备相比具有以下特点:① 体积小、重量轻、结构简单；②安装、维修方便，运行费用低；③效率高，给料能力大;④ 噪音低，有利于改善工作环境;⑤耗电少，功率因数高;⑥本设备在远超共振状态下工作，因而振幅稳定，运行可靠，对各种物料适应性较强;⑦加配料需调整偏心块即可方便地无级调节给料量。
结构简单，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长。
设备结构在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。
机是利用振动器中的偏心块旋转产生离心力，使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。
物料则随筛厢在倾斜的筛面上作连续的抛掷运动，并连续均匀地将物料送至受料口内。
XSfl一般是由振动机架、振动体、振动电机、激振器、弹簧（弹簧分为激振弹簧和支撑弹簧）等组成右图表示的是应用于发电厂的ZG型活化振动给煤系统的一般结构。
ZG型活化振动给煤机是双质体线性亚共振类振动机，其系统主要由共振体、活化锥、激振器、振动电机及弹性元件五部分组成。
1）共振体——共振体通过激振弹簧与激振器相连，由激振器产生的激振力驱动作固有频率的近似简谐振动。
其质量是振动系统中的重要参数，共振体必须具有足够的刚度和强度。
2）活化锥——活化锥是一个楔形出料版，小头向上，固定在共振体上，由于激振器产生的激振力的作用，活化锥在振动方向上和共振体一起作近似于简谐振动。
通过活化锥产生向上的力，将水平振动高效地传递到顶部物料，振动力所产生的扰动能量松动物料使其下落。
桂林振动给料机工作原理
桂林振动给料机工作原理
具体来说，桂林振动给料机的工作原理如下：
1.激振源产生振动力：激振源是振动给料机的动力源，通常由电机和
振动装置组成。
电机通过带动振动装置产生振动力，将振动力传递给料仓。
2.振动力传递给料仓：料仓是存放材料的地方，通常是一个具有一定
倾斜度的容器。
振动力通过导槽传递给料仓，料仓开始产生振动。
3.振动力作用于材料上：料仓内的材料受到振动力的作用，会产生滑
动摩擦力。
摩擦力使材料在料仓内不断移动、滑动。
4.材料输送到出口：料仓的出口通常是一个开口，通过这个开口，材
料被输送到目的地。
在材料滑动的过程中，耙子起到了导向和整理的作用，确保材料能够顺利地输送出去。
总结来说，桂林振动给料机的工作原理是利用振动力将材料从料仓输
送到目的地。
振动力使料仓内的材料产生滑动摩擦力，从而实现材料的输送。
这种工作原理具有输送效率高、输送距离远、适用于多种材料等特点，因此被广泛应用于矿山、冶金、建材、化工等行业的材料输送中。
振动输送机工作原理
振动输送机工作原理
振动输送机是一种常用的输送设备，主要用于将固体物料从一个位置传送到另一个位置。
它的工作原理主要通过振动力将物料推动前进。
下面是振动输送机的工作原理。
1. 振动源：
振动输送机的工作离不开振动源，通常是由电机通过离心力产生。
当电机启动时，通过离心力产生的振动力将传递给输送机的振动装置。
2. 振动装置：
振动装置是振动输送机的关键组件，它包括振动电机、振动器、振动筛等。
振动输送机通常采用电动振动装置。
当振动电机启动时，电机中的偏心块将产生离心力，导致整个振动系统产生振动。
3. 输送槽或管道：
振动输送机的输送槽或管道是物料传输的载体。
它通常呈斜向或倾斜状态，以便将物料从一端推到另一端。
输送槽或管道的形状和尺寸取决于物料的性质和输送要求。
4. 物料传送过程：
在工作过程中，振动输送机的振动装置将振动力传递给输送槽或管道。
振动力使得物料受到推进，从而沿着输送槽或管道的方向移动。
物料在振动的作用下形成了连续的流动，并被传输到目标位置。
5. 控制系统：
振动输送机通常配备了控制系统，用于调节振动力的大小和频率，以适应不同物料的输送要求。
控制系统还可以用于启停振动输送机和调节物料流量。
总结：
振动输送机通过振动源将振动力传递给振动装置，产生振动作用力。
该作用力将物料推进，使其沿着输送槽或管道流动，并最终被输送到目标位置。
控制系统可以调节振动力和频率，以达到理想的输送效果。
振动给料机的工作原理
振动盘工作原理2009-04-15 09:37振动盘是一种自动定向排序的送料设备。
振动盘的组成：料斗、底盘、控制器、直线送料器振动盘的工作原理：料斗下面有个脉冲电磁铁，可以使料斗垂直方向振动，由于弹簧片的倾斜，使料斗绕其垂直轴做扭摆振动。
料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到出料口。
振动盘是一种自动定向排序的送料设备。
其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序。
振动盘主要由料斗、底盘、控制器、直线送料器等配套组成。
振动盘的料斗分为筒形料斗、螺旋、线料斗、锥形料斗、等分线料斗五种；底盘有正拉底盘、侧拉底盘、压电式底盘、精密底盘四种；控制器分为普通控制器、分极控制器、调频控制器、带缓启动控制器、数显调频控制器五种；直线送料器可根据客户需求订制各式各样型号直线送料器亦可根据产品要求订制.一. 振动盘的调整步骤与要点（1）确认振动本体位于盘面确实锁固。
（2）将控制器按钮调至中间位置。
（3）将电源打开，查看振动盘输送速度是否达到要求。
（4）若没有达到要求，不断开电源，将锁付弹片之固定螺丝松脱任意一支，查看振动速度变化。
（5）若松脱弹片固定螺丝，振动速度变快，则表示弹片太厚，适度减少弹片数量或弹片厚度后再进行步骤4，再次调试。
（6）若松脱弹片固定螺丝，振动速度变慢，则表示弹片太薄，适度增加弹片数量或厚度后，再进行步骤4，再次调试。
（7）若步骤4的调整，振动速度变化不大时，则表示已完成弹片调整。
（8）电磁铁，要对齐，间隙在1-1.5毫米，间隙要平行。
二. 定购一台合适的振动盘，首先要充分了解您的要求及配合主机使用情况：□ 正式生产中使用的工件样品或图纸。
□ 振动盘的送料方向（顺时针，逆时针）□ 工件在振动盘出口时的状态，出料速度。
□ 振动盘的空间限制及安装位置，供电、供气情况。
□ 外观、涂层等其他要求。
交货周期一般为7-15天，免费为您安装调试，保修三年，常年专人跟踪服务配合振动盘使用，使您永无后顾之忧。
振动盘的工作原理
振动盘的工作原理
振动盘是一种常用的物料输送设备，它通过振动的方式将物料从一个地方输送到另一个地方。
它主要由振动马达、振动器、底座和输送槽等部件组成。
振动盘的工作原理是通过振动马达产生的振动力，使得输送槽内的物料产生连续的跳跃运动，从而实现物料的输送。
振动盘的振动马达是其工作的关键部件之一。
振动马达通过旋转产生离心力，而离心力又会使得振动器产生振动。
振动器通过连接输送槽，将振动传递给输送槽内的物料，从而使得物料产生跳跃运动。
这种跳跃运动可以有效地将物料从一个地方输送到另一个地方，实现物料的连续输送。
在振动盘的工作过程中，物料首先被装载到输送槽内。
当振动盘启动时，振动马达开始产生振动力，使得输送槽内的物料产生跳跃运动。
由于物料的惯性，它会在振动的作用下向前移动，从而实现输送的目的。
同时，振动盘的输送槽通常会设计成一定的角度，这样可以进一步促进物料的输送。
振动盘的工作原理非常简单，但却非常有效。
它可以广泛应用
于颗粒状、块状和粉状物料的输送，如食品加工、化工、矿山、建材等行业。
由于其结构简单、运行可靠、维护方便等优点，振动盘在工业生产中得到了广泛的应用。
总的来说，振动盘的工作原理是通过振动马达产生的振动力，使得输送槽内的物料产生跳跃运动，从而实现物料的输送。
它在工业生产中发挥着重要的作用，为物料输送提供了一种高效、可靠的解决方案。
震动送料机原理
震动送料机原理
震动送料机是一种利用震动力将物料从一个位置输送到另一个位置的装置。
它的工作原理如下：
1. 振动源：震动送料机的关键部分是振动源，通常是一个电动机或气动装置。
这个振动源能够产生高频率的震动力。
2. 输送槽：物料被放置在一个特制的输送槽中。
这个输送槽通常是一个带有斜坡的槽道，物料沿着槽道的一端进入。
3. 振动传递：振动源通过与输送槽连接的传输装置将震动力传递给槽道。
常见的传输装置包括振动源与槽道之间的弹簧和橡胶垫。
4. 震动传递：当振动源开始工作时，它会产生震动力并传递给输送槽。
这种震动力会使得输送槽以高频率来回振动。
5. 物料输送：物料受到输送槽的震动影响，会随着槽道的振动而移动。
由于槽道的斜坡设计，物料会沿着斜坡逐渐向下滑动。
6. 输送控制：通过调节震动力的频率和强度，可以控制物料在输送槽中的移动速度和方向。
总的来说，震动送料机通过利用震动力将物料从一个位置输送到另一个位置。
这种装置适用于需要将物料从一个地方快速、高效地输送到另一个地方的场合，如生产线上的原料输送。
振动盘送料机
振动盘送料机振动盘送料机是一种常用于自动化生产线上的设备，它能够将物料从一个位置传送到另一个位置，提高生产效率。
振动盘送料机通过运用振动力和重力原理，将物料沿着振动盘进行传送。
该设备广泛应用于食品、医药、化工等行业，为生产线提供高效的物料供给。
一、振动盘送料机的原理振动盘送料机的工作原理是运用振动电机产生的振动力，使物料在振动盘上形成一定的流动状态。
通常，振动盘由碗型和中心振动器组成。
振动盘碗型具有一定的角度，使物料得以顺利传送。
中心振动器则通过产生高频振动，促使物料在振动盘上不断向前移动。
二、振动盘送料机的优势1. 高效性：振动盘送料机能够快速将物料从起始位置传送到目标位置，大大提高生产效率。
2. 稳定性：振动盘送料机运行平稳，减少了物料的丢失和损坏风险。
3. 自动化：振动盘送料机可以与其他自动化设备进行配合，实现整个生产流程的自动化操作。
4. 适应性强：振动盘送料机适用于各种物料的传送，如颗粒、粉末、颗粒状物料。
5. 节省空间：振动盘送料机结构紧凑，占据空间较小，适合在有限的生产车间内使用。
三、振动盘送料机的应用领域1. 食品行业：振动盘送料机可以应用于食品生产线上，将各种食品原料送入混合器、包装机等设备中。
2. 医药行业：振动盘送料机可以用于药品生产线上，将药粉、药片等物料传送到制粒机、包装机等设备中。
3. 化工行业：振动盘送料机能够将颗粒状的化工原料送入反应釜、干燥机等设备中，提高生产效率。
4. 电子行业：振动盘送料机也适用于电子产品组装线上，将电子元件、电池等物料传送到组装工位。
四、振动盘送料机的操作维护1. 操作人员应熟悉振动盘送料机的操作流程和注意事项，并按照使用说明进行操作。
2. 振动盘送料机应定期进行维护保养，如清洁振动盘、检查电源线、润滑轴承等。
3. 在使用过程中，应注意物料的平均分布，以免造成过载或堵塞现象。
4. 若振动盘出现异常情况，应立即停机检查，确保安全操作。
总结：振动盘送料机作为一种高效、稳定的物料传送设备，广泛应用于各个行业的生产线上。
振动机原理
振动机原理振动机是一种利用振动力传递能量的机械设备，广泛应用于工程领域的筛分、输送、给料、振动压实等工艺过程中。
它的工作原理是通过激振器产生的振动力，使工作物体产生周期性的振动运动，从而达到所需的工艺目的。
振动机的工作原理涉及到振动力学、材料力学、机械传动等多个领域的知识，下面我们将从几个方面来详细介绍振动机的工作原理。
首先，振动机的工作原理与激振器的振动力密切相关。
激振器是振动机的核心部件，它通过激振器产生的离心力或振动力，传递到工作物体上，从而使其产生振动运动。
激振器的振动力大小和方向对振动机的工作效果有着直接的影响，因此激振器的设计和选择是振动机设计中的关键环节。
其次，振动机的工作原理还涉及到工作物体的振动特性。
工作物体在受到激振器的振动力作用下，会产生不同形式的振动运动，包括直线振动、旋转振动、复合振动等。
这些振动特性直接影响着振动机在筛分、输送、给料等工艺过程中的工作效果，因此需要针对不同的工艺要求进行合理的设计和调整。
另外，振动机的工作原理还与振动传递和能量转换有关。
在振动机的工作过程中，激振器产生的振动力需要通过机械传动系统传递到工作物体上，同时还需要考虑能量的转换和损耗问题。
合理的振动传递和能量转换设计可以提高振动机的工作效率，减少能量损耗，从而降低设备的运行成本。
最后，振动机的工作原理还涉及到振动系统的稳定性和可靠性问题。
振动机在工作过程中需要保持稳定的振动运动，同时还需要具备一定的抗干扰能力和故障自诊断能力。
因此，在振动机的设计和制造过程中，需要充分考虑振动系统的稳定性和可靠性，采取相应的措施来保证设备的正常运行。
综上所述，振动机的工作原理涉及到激振器的振动力、工作物体的振动特性、振动传递和能量转换以及振动系统的稳定性和可靠性等多个方面。
只有充分理解和掌握了振动机的工作原理，才能更好地设计、制造和运行振动机设备，为工程领域的生产活动提供更加可靠、高效的技术支持。
振动上料器的工作原理
电磁振动上供料器的工作原理★ 原理：在电磁振动器作用下，料斗作扭转式上下振动，使工件沿着螺旋轨道由低到高移动，并自动排列定向，直至上部出料口而进入输料槽，然后由送料机构送至相应工位。
为方便分析，以直槽式上供料器为例，图1-40* 电磁振动上供料器的工作过程，是由于电磁铁的吸引和支承弹簧的反向复位作用，使料槽产生高速、高频（50~100次/秒）、微幅（0.5~1mm）振动，使工件逐步向高处移动。
**Ｉ=0时，料槽在支承弹簧作用下向右上方复位，工件依靠它与轨道的摩擦而随轨道向右上方运动，并逐渐被加速。
**Ｉ>0时，料槽在电磁铁的吸引下向左下方运动，工件由于受惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃)。
……下一循环，周而复始→工件在轨道上作由低到高的运动。
1、工件在轨道上的受力分析* 工件在轨道上的受力：自重力、轨道反力、摩擦力、惯性力；* 摩擦力、惯性力与电磁铁的电流有关。
（1）Ｉ=0时，支承弹簧复位，轨道以加速度a1向右上方运动，工件力平衡如图1-41：cosβ+mgsinα=F=μN （2—1）ma1masinβ+mgcosα=N （2—2）1（2）Ｉ>0时，电磁铁吸引，轨道以加速度a2向左下方运动，工件受力平衡如图1-42：macosβ-mgsinα=F=μN （2—3）2sinβ-mgcosα=-N （2—4）ma2式中符号2、工件在轨道上的运动状态分析（1）运动分析根据受力分析，工件在轨道上的运动有两种可能性：A、因惯性沿轨道下滑，此时Ｉ=0，且有cosβ+mg sinα>μN （2—5）ma1>g(sinα-μcosα)/(μsinβ-cosβ) （2—6）a1——当轨道向右上方运动的加速度a1满足上式时，工件便会沿轨道下滑。
这对振动上供料机构是不希望出现的。
B、沿轨道上行，此时根据电磁铁吸合与否可得：≤g(sinα-μcosα)/(μsinβ-cosβ) （2—7）Ｉ=0，a1≥g(sinα+μcosα)/(μsinβ+cosβ) （2—8）Ｉ>0，a2——电磁振动供料器要实现预定的上供料，轨道向右上方运动的加速度a1和向左下方运动的加速度a2必须满足上述工件沿轨道上行时的条件式。
振动送料器原理
振动送料器原理
振动送料器是一种用于实现自动送料的设备，它通过振动原理来实现物料的连续传送。
其工作原理主要包括以下几个方面。
首先，振动送料器通过电动机的驱动产生振动力。
电动机通电后，通过对称的离心重物转动产生不平衡的偏心力，使得送料器产生振动。
接着，振动力传递给送料器的工作部件。
这些工作部件通常包括振动盘、振动槽等，在振动力的作用下，它们开始进行振动。
此时，物料被投放到振动盘或振动槽中。
由于振动的作用，物料开始在振动盘或振动槽中进行连续传送。
这是因为振动力使物料受到惯性力和摩擦力的作用，从而实现了物料的流动。
最后，物料被送到所需位置。
物料在振动盘或振动槽中的连续传送作用下，最终被送到了设定的位置。
可以根据需要进行进一步的加工或处理。
总之，振动送料器通过振动力的作用，将物料进行连续传送。
其原理简单而有效，广泛应用于自动化生产线等领域。
通过合理地设计和调整振动力的大小和频率，可以实现对物料的精确控制和高效传送。
振动给料器工作原理及常见故障处理
致，没有发现明显异常。在振动给料器正常工作，可能导致旋转密封阀不下料的原因有
以下两种：１、旋转密封阀上流侧的异物堵塞；２、振动给料器本身控制单元故障，如振
幅偏小，振力不足等等。在排除了振动给料器本身控制单元故障的情况下，便依照第一
种原因查找。依次停止排焦系统，按照旋转密封阀上游系统卡阻的处理要求进行系统检
针对以上出现的各种故障及其处理经过，对振动给料器日常维护应从以下几个方面 入手：
ａ、定期测量振动给料器设定振幅下的电流参数及排焦量与投产时所给的参数表是 否一致，如不一致，应及时查找原因；
ｂ、利用定修及时检查振动给料器下料溜槽的磨损情况，尤其是对前挡板加强检查， 当其出现一定程度的磨损时，应进行更换；
５％
１ ０％
１ ５％
２０％
２５％
电流（Ａ）
０．８
０．８
１ ０．７
１ ５．９
１ ６．２
设定振幅
３０％
３５％
４０％
４５％
５０％
电流（Ａ）
２０
２１．３
２２．２
２３．２
２３．９
设定振幅
５５％
６０％
６５％
７０％
７５％
电流（Ａ）
２４．５
２５
２５．４
２５．７
２６
设定振幅
８０％
８５％
９０％
９５％
１ ００％
电流（Ａ）
振动给料器工作原理及常见故障处理
江西省新余钢铁集团有限公司焦化厂 王雪峰蒋忠平刘斌斌陆军 摘要：本文较为详尽的介绍了干熄焦系统振动给料器的结构及其工作原理，对振动给 料器出现的多种故障、原因和处理方法进行了详述。同时对其维护提出了更为完善的方
法，有利于延长震动给料器的连续运行时间，降低干熄焦系统的设备故障率，对国内同
电磁振动上供料器的工作原理
电磁振动上供料器的工作原理在电磁振动器作用下，料斗作扭转式上下振动，使工件沿着螺旋轨道由低到高移动，并自动排列定向，直至上部出料口而进入输料槽，然后由送料机构送至相应工位。
为方便分析，以直槽式上供料器为例，图1-40电磁振动上供料器的工作过程，是由于电磁铁的吸引和支承弹簧的反向复位作用，使料槽产生高速、高频（50~100 次/秒）、微幅（0.5~1mm）振动，使工件逐步向高处移动。
**Ｉ=0 时，料槽在支承弹簧作用下向右上方复位，工件依靠它与轨道的摩擦而随轨道向右上方运动，并逐渐被加速。
**Ｉ>0 时，料槽在电磁铁的吸引下向左下方运动，工件由于受惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃)。
??下一循环，周而复始→工件在轨道上作由低到高的运动。
1、工件在轨道上的受力分析* 工件在轨道上的受力：自重力、轨道反力、摩擦力、惯性力；* 摩擦力、惯性力与电磁铁的电流有关。
（1）Ｉ=0 时，支承弹簧复位，轨道以加速度a1 向右上方运动，工件力平衡如图1-41：ma1cosβ+mgsinα=F=μN ma1sinβ+mgcosα=N（2—1）（2—2）（2）Ｉ>0 时，电磁铁吸引，轨道以加速度a2 向左下方运动，工件受力平衡如图1-42：ma2cosβ-mgsinα=F=μN ma2sinβ-mgcosα=-N（2—3）（2—4）2、工件在轨道上的运动状态分析（1）运动分析根据受力分析，工件在轨道上的运动有两种可能性：A、因惯性沿轨道下滑，此时Ｉ=0，且有ma1cosβ+mgsinα>μNa1>g(sinα-μcosα)/(μsinβ-cosβ) （2—5）（2—6）——当轨道向右上方运动的加速度a1 满足上式时，工件便会沿轨道下滑。
这对振动上供料机构是不希望出现的。
B、沿轨道上行，此时根据电磁铁吸合与否可得：Ｉ=0，a1≤g(sin α-μcosα)/(μsinβ-cosβ) Ｉ>0，a2≥g(sinα+μcosα)/(μsinβ+cosβ) （2—7）（2—8）——电磁振动供料器要实现预定的上供料，轨道向右上方运动的加速度a1 和向左下方运动的加速度a2 必须满足上述工件沿轨道上行时的条件式。
振动给料机工作原理
振动给料机工作原理振动给料机是一种常见的输送设备，广泛应用于矿山、冶金、煤炭、化工、建材等行业。
它通过振动驱动料斗进行周期性的振动，从而实现对物料的输送和计量。
那么，振动给料机是如何工作的呢？接下来，我们将从振动原理、结构组成和工作过程三个方面来详细介绍振动给料机的工作原理。
首先，我们来了解一下振动给料机的振动原理。
振动给料机主要依靠振动电机产生的激振力来驱动料斗进行振动。
振动电机通过激振力将料斗进行周期性的振动，使物料在料斗内部产生滑动摩擦，从而实现物料的输送。
同时，振动电机的振动频率和振幅可以通过调节振动电机的转速和重锤的位置来实现对物料输送的调节，从而满足不同物料输送的要求。
其次，振动给料机的结构组成也是影响其工作原理的重要因素。
振动给料机主要由振动电机、料斗、弹簧支撑、导向装置等部分组成。
振动电机安装在料斗的上方，通过弹簧支撑与料斗连接，使振动电机的振动能够传递到料斗上。
同时，导向装置可以有效地引导物料在料斗内部的输送方向，保证物料的正常输送。
最后，我们来了解一下振动给料机的工作过程。
当振动电机启动后，产生的激振力传递到料斗上，使料斗产生周期性的振动。
物料在料斗内部受到振动力的作用，产生滑动摩擦，从而实现对物料的输送。
同时，通过调节振动电机的转速和重锤的位置，可以实现对物料输送的调节，满足不同物料输送的要求。
在整个工作过程中，振动给料机可以实现对物料的连续、均匀、定量的输送，提高了生产效率，减少了人工成本。
综上所述，振动给料机通过振动电机产生的激振力驱动料斗进行周期性的振动，实现对物料的输送和计量。
其工作原理主要包括振动原理、结构组成和工作过程三个方面。
了解振动给料机的工作原理，有助于我们更好地使用和维护振动给料机，提高生产效率，降低成本。
希望本文能够对您有所帮助。
送料机的工作原理概述
送料机专门用于粒料、粉料、片状料、带状质料的运送，产物应用也非常广泛!在当今社会，越来越多的行业将接纳机器化运送。
这种主动送料机有较高的准确度，并且又环保，又省时，还大大淘汰了劳动强度。
真正的做到了低本钱，高回报。
在今飞速生长的年月，这种主动化产物会受到越来越多厂家的青睐与喜好！由于送料机的原理相对较简朴，以是只要在掌握其事情和布局原理，在理论引导下，联合现实维护履历就能做好电磁振动给料机的维护和调试。
电磁振动给料机是一较为完备的双质点定向逼迫振动的弹性体系。
整个别系事情在低临界共振状态，它布局简朴、事情稳固、功率消耗小，在水泥行业得到广泛应用，但就现在一些单元的利用来看，较为广泛的有维护不妥、事情状态不稳固、利用一个时期后物料的运送本领显着降落等题目。
力气运送再加上维护后不做准确的调试，造成设置装备部署的事情稳固性较差，严峻地影响正常的生产。
送料机现实应用评释：选择公道的交换伺服体系可以大概满意控制体系相应速率快、速率精度高、鲁棒性强的要求，现实应用位置控制精度最高在0。
1mm左右且可制止累积偏差。
该控制体系可应用于高精度开口系列冷弯型钢产物的生产中，分外是雷同货架立柱的产物，即对冷弯型钢立、侧面具有孔位高精度要求的在线预冲孔的冷弯成型生产线上。
电磁振动给料机的调解、调试重要是电磁铁铁芯间隙的调解，双质点毗连弹簧板组的调解、调试。
1、电磁铁铁芯与衔铁间气隙的整定电磁振动给料机中铁芯与衔铁间气隙的巨细直接影响给料机的正常运行，如调解不妥，轻者使电流加大、振幅减小和不克不及正常运转，严峻者将产生铁芯碰撞而导致铁芯和线圈的破坏。
以是常常性的对气隙举行查抄和调解是包管运转的重要条件。
2、双质点毗连弹簧板组的调解料槽的振幅巨细有两大因素：一是给料机电磁激振力的巨细、频率二是给料机自身的自振频率。
凭据机器振动的谐振原理可知，只有当给料机的自振频率与电磁铁的激振频率邻近产生共振时，料槽的振幅最大。
双质点弹簧板组的调解要领：在整机调解事情到气隙调解竣事后，就可开始弹簧板组刚度的调解。
振动盘供料的原理
振动盘供料的原理，特点和作用原理： 在电磁振动器作用下，料斗作扭转式上下振动，使工件沿着螺旋轨道由低到高移动，并自动排列定向，直至上部出料口而进入输料槽，然后由送料机构送至相应工位。
为方便分析，以直槽式上供料器为例，电磁振动上供料器的工作过程，是由于电磁铁的吸引和支承弹簧的反向复位作用，使料槽产生高速、高频（50~100次/秒）、微幅（0.5~1mm）振动，使工件逐步向高处移动。
**Ｉ=0时，料槽在支承弹簧作用下向右上方复位，工件依靠它与轨道的摩擦而随轨道向右上方运动，并逐渐被加速。
**Ｉ>0时，料槽在电磁铁的吸引下向左下方运动，工件由于受惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃)。
……下一循环，周而复始→工件在轨道上作由低到高的运动。
1、工件在轨道上的受力分析 * 工件在轨道上的受力：自重力、轨道反力、摩擦力、惯性力； * 摩擦力、惯性力与电磁铁的电流有关。
向右上方运动，工件力平衡如图1-41：（1）Ｉ=0时，支承弹簧复位，轨道以加速度a1 ma1cosβ+mgsinα=F=μN （2—1） ma1sinβ+mgcosα=N （2—2）（2）Ｉ>0时，电磁铁吸引，轨道以加速度a向左下方运动，工件受力平衡如图1-42：2 ma2cosβ-mgsinα=F=μN （2—3） ma2sinβ-mgcosα=-N 2、工件在轨道上的运动状态分析（1）运动分析 根据受力分析，工件在轨道上的运动有两种可能性： A、因惯性沿轨道下滑，此时Ｉ=0，且有 ma1cosβ+mgsinα>μN （2—5）a1>g(sinα-μcosα)/(μsinβ-cosβ) （2—6）满足上式时，工件便会沿轨道下滑。
这对振动上供 ——当轨道向右上方运动的加速度a1料机构是不希望出现的。
B、沿轨道上行，此时根据电磁铁吸合与否可得： Ｉ=0，a1≤g(sinα-μcosα)/(μsinβ-cosβ) （2—7） Ｉ>0，a2≥g(sinα+μcosα)/(μsinβ+cosβ) （2—8）和向左下方运 ——电磁振动供料器要实现预定的上供料，轨道向右上方运动的加速度a1动的加速度a必须满足上述工件沿轨道上行时的条件式。
振动输送机工作原理
振动输送机工作原理
1.振动源：振动输送机的振动源通常采用电机或液压马达等能够产生振动力的设备。
振动源通过转动或运动产生振动力，将物料向前推动。
2. 振动传递：振动源产生的振动力通过传递到输送机的振动台或振动槽中，使物料产生振动运动。
振动传递的方式包括直接传递和间接传递两种。
3. 物料输送：物料受到振动力的作用，沿着输送机的运动方向前进。
不同类型的振动输送机有不同的物料输送方式，包括平面振动输送机、斜面振动输送机、管式振动输送机等。
4. 调节控制：振动输送机的振动频率、振动幅度、物料输送速度等参数都可以进行调节控制，以适应不同的物料输送需求。
需要注意的是，振动输送机在工作时应保持平稳，避免长时间运转或超载。
同时，还需要定期检查设备的维护保养，确保其正常运行。
- 1 -。
自动振动送料技术
压电振动送料 - 分类
按照物料前进的方式分为两类： • 直进型，和 • 螺旋型
压电振动送料 - 典型结构介绍（1）
• 压电片采 用双压电晶体片 • 在压电片上加交流电 • 双压电晶体片产生周期性的弯曲
运动，带动料槽斜向运动，进而 实现物料的输送。
压电振动送料 - 典型结构介绍（2）
• 没有采用双压电晶体片 • 而是在的人，越喜欢挑剔别人的 错儿。 10:29:5 210:29: 5210:2 9Sunda y, December 13, 2020
•
5、知人者智，自知者明。胜人者有力 ，自胜 者强。 20.12.1 320.12. 1310:2 9:5210: 29:52D ecembe r 13, 2020
*I：电流符号
电磁体振动送料 - 受力分析
• I=0时，支撑弹簧反向复位，工件因摩擦力而随
轨道以加速度a1向右上方运动
F = N = ma1cos + mgsin
(1)
N = ma1sin + mgcos
(2)
*F：沿轨道摩擦力
*N：工件垂直于轨道的压力
*a1：向右上方的加速度 *：轨道与水平方向的夹角 *：加速度a1与轨道方向的夹角 *mg：工件的重量
– 直槽式是往复直线式振动 – 圆盘式是往复扭转式振动
压电振动送料 - 工作原理
• 压电振动送料装置是将压电技术应用于振动输送的一种新型振动送料装置，它利用压电片 的逆压电效应产生振动，作为驱动源驱动料槽实现物料的输送。
压电振动送料 - 特点
• 结构简单，安装和维护更加方便； • 应用压电片作为驱动源，无需电机、电磁激振器等驱动装置，也无需轴、杆、皮带等机 械
2020 10:29:52 AM10:29:522020/12/13
