计量流量计培训
电磁流量计培训讲稿(课件)
感性认识
分体型
一体型
法兰安装
夹持安装
E+H电磁流量计
日本山武电磁流量计
西门子电磁流量计
科隆电磁流量计
电磁流量计变送器部分
电磁流量计变送器部分
电磁流量计传感器部分
电磁流量计
Promag 产品类型
53 23 50
H
P
W
H型 食品及饮料 制药
P型 化工 食品及饮料
流量计一览表
差压式流量计——孔板流量计、文丘里流量计、均速管流量计、 楔形流量计、弯管流量计
容积式流量计——椭圆齿轮流量计、腰轮流量计、刮板式流量计 浮子流量计 ——玻璃锥形、金属锥形流量计 速度式流量计——涡轮流量计、电磁流量计、旋涡流量计 超声波流量计——单声道、多声道 科里奥利流量计 热式质量流量计 磁共振流量计
3．差压式流量计
差压式流量计由一次装置和二次装置组 成．一次装置称流量测量元件，它安装 在被测流体的管道中，产生与流量(流速) 成比例的压力差，供二次装置进行流量 显示。二次装置称显示仪表。它接收测 量元件产生的差压信号，并将其转换为 相应的流量进行显示．
差压流量计的一次装置常为节流装置或 动压测定装置(皮托管、均速管等)。二 次装置为各种机械式、电子式、组合式 差压计配以流量显示仪表．差压计的差 压敏感元件多为弹性元件。由于差压和 流量呈平方根关系，故流量显示仪表都 配有开平方装置，以使流量刻度线性化。 多数仪表还设有流量积算装置，以显示 累积流量，以便经济核算。
2．叶轮式流量计
叶轮式流量计的工作原理是将叶轮置 于被测流体中，受流体流动的冲击而 旋转，以叶轮旋转的快慢来反映流量 的大小。 典型的叶轮式流量计是水表和涡轮流 量计，其结构可以是机械传动输出式 或电脉冲输出式。
计量设备培训资料
计量设备培训资料1. 引言计量设备是指用于测量、检定和校准的各种仪器、器具、装置和系统。
计量设备在现代工业生产和科学研究中起到至关重要的作用，对于确保产品质量、保障产品安全和提高生产效率具有重要意义。
为了保证计量设备的可靠性和准确性，我们需要对计量设备进行培训，以提高操作人员的技能水平和质量意识。
本文将对计量设备培训相关的内容进行详细介绍，包括培训的目的、培训内容和培训方法等。
2. 培训目的计量设备培训的主要目的是提高操作人员对计量设备的理解和应用能力，确保计量设备的正确使用和维护，并提高产品质量和生产效率。
具体目标包括：•了解计量设备的基本原理和工作原理；•掌握计量设备的正确使用方法和操作流程；•识别和排除计量设备的故障；•掌握计量设备的维护和保养方法；•加强质量意识，提高产品质量。
3. 培训内容计量设备培训的内容可以根据不同的计量设备和实际需求进行调整，但通常包括以下几个方面的内容：3.1 计量设备的基本原理计量设备的基本原理是理解和掌握计量设备的基础。
包括测量原理、传感器原理、信号处理原理等。
通过对基本原理的学习，可以更好地理解计量设备的工作原理和特点，为正确使用和维护提供理论依据。
3.2 计量设备的使用方法计量设备的使用方法是培训的核心内容。
包括仪器的开机、校准、调节、测量、记录和关机等操作步骤。
通过实际操作和案例分析，培训学员掌握计量设备的使用技巧和注意事项，提高操作的准确性和效率。
3.3 计量设备的故障诊断和维护计量设备在使用过程中可能会出现各种故障，对于故障及时识别和排除是培训的重要内容。
培训学员需要学习故障诊断的方法和技巧，了解常见故障的原因和解决方案。
同时，还需掌握计量设备的日常维护和保养方法，延长设备的使用寿命。
3.4 质量意识培养质量意识的培养是计量设备培训的一项重要任务。
通过案例分析和讨论，培训学员深入了解计量设备对产品质量的重要性，强化安全意识和质量观念，提高工作效率和质量水平。
体积管流量计检定培训讲义
铭牌上应注明制造厂家；产品名称及型号；制造日期；出厂编号；公称通径；公称流量；公称压力；仪表重复性； 准确度等级；防爆等级等。 1.4.2收发球腔——作为置换球接收和发射之用，每台体积管有两个收发球腔。其一带快开式盲板，以备投球、取球之用 （以下称收发球腔Ⅰ）；其二带固定式盲板（以下称收发球腔Ⅱ）。 1.4.3预行程管段——是置换球进入密封段到检测开关之间的管段，其长度应保在最大流量下，四通换向阀转换密封到位 后，置换球方能触发检测开关，进入标准容积管段。双向体积管的正反行程各有一段预行程管段。 1.4.4计量段（标准段） 构成计量段的管件和弯头应是圆截面的、等直径的、光滑的；管子的连接应保证同轴，用法兰连接时，法兰应是凹 凸的，配对加工，并应有定位销。管子的内表面应有足够的光洁度和园度，应具有耐腐蚀、耐磨擦、润滑性好的特 点。体积管应能承受1.5倍的公称压力。 标准段设置在两段预行程管段之间，它的起始位置是起始检测开关A，终止位置是终止检测开关B。在一次检定运行 中，球形置换器触发A时，检定用的电子计数器开始记录流量输出的脉冲数；当B被触时，电子计数终止记录。这样 从计数器中得到该次检定过程中被检定流量计的脉冲输出数N。其内壁应保证一定的。 1.4.5位移器 球型体积管一般采用中空的弹性球作位移器，球内注满水、乙二醇等液体，注液充压时，可适当膨大。为确保球在 计量段运行时与管壁有良好的密封性，球的直径应比体积管计量段内径大2%～4%。体积管的漏失量不应超过其置换 体积的0.006%。在双向体积管中一般备有二个球：一个使用，一个备用，都必须经过水标合格后方能使用。
2.6.4 水标法体积示值检定 体积管的体积示值检定是确定计量段的置换体积值。
2.6.4.1准备 (1)将体积管接入水标法检定装置。 〈2)按要求选定并分配标准量器（一般为两个标准罐）。 (3)排气:启动水泵,向体积管注水,使水经体积管、换向器和标准量器流回水池,进行
燃气流量计量仪表培训测试试卷(答案)
燃气流量计量仪表培训测试试卷一、判断题（正确的划“√”，错误的划“Х”）1、流量计的最小流量和始动流量相同。
（）2、气体腰轮流量计安装时不需要前后直管段。
（）3、气体涡轮流量计允许垂直安装。
（）4、流量计在使用前可以不对管道进行吹扫。
（）5、严禁仪表在线焊接与仪表相连的法兰。
（）二、填空题（把正确答案填写在“”内）1、气体涡轮流量计在安装时需要前后直管段的要求是。
2、气体流量计在使用时依次开启阀门的顺序是。
3、按仪表的测量原理分类，气体腰轮流量计属于流量计，气体涡轮流量计属于流量计。
三、简答题1、流量积算仪的体积修正模型是什么？2、流量计的选型原则是什么？燃气流量计量仪表培训测试试卷一、判断题（正确的划“√”，错误的划“Х”）1、流量计的最小流量和始动流量相同。
（ Х ）2、气体腰轮流量计安装时不需要前后直管段。
（ √ ）3、气体涡轮流量计允许垂直安装。
（ Х ）4、流量计在使用前可以不对管道进行吹扫。
（ Х ）5、严禁仪表在线焊接与仪表相连的法兰。
（ √ ）二、填空题（把正确答案填写在“ ”内）1、气体涡轮流量计在安装时需要前后直管段的要求是表前10倍DN ，表后5倍DN 。
2、气体流量计在使用时依次开启阀门的顺序是现缓慢开启前阀，后缓慢开启后阀 。
3、按仪表的测量原理分类，气体腰轮流量计属于 容积式 流量计，气体涡轮流量计属于 速度式 流量计。
三、简答题1、流量积算仪的体积修正模型是什么？工况下的气体压缩系数标态下的气体压缩系数标态温度，工作温度，标态压力工作压力，绝压工况体积流量标态体积流量----------------⨯⨯⨯⨯⨯=g N N N N gN NN N Z Z KT KT P P Q Q Z T P Z T P Q Q 2、流量计的选型原则是什么？答：在仪表的选型过程中，我们不但要考虑使用条件对最大流量的要求，还应该关注流量计的使用范围，保证流量计的流量范围的最小流量和使用最小流量相匹配，并且为了保持仪表良好的性能和较长的使用寿命，使用时最大流量最好应选在仪表最大流量的70%~80%之间。
涡街流量计培训资料
涡街流量计培训资料涡街流量计特点：１、压力损失小,量程范围大,精度高。
２、无可动机械零件，因此可靠性高,维护量小。
３、仪表参数能长期稳定。
一、涡街流量计构成涡街流量计构成：涡街流量传感器、热电阻、压力变送器、涡街流量积算仪。
二、涡街流量计原理涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振荡型仪表。
在流动的流体中插入一个断面为非流线型柱状物体时，在柱体后部两侧会产生两列交错排列的旋涡。
旋涡分离的频率与流速成正比，与柱体迎流面的宽度成反比，通过测量旋涡的分离频率便可测出流体速度和瞬时流量。
并能输出脉冲，模拟电流、485通讯等信号。
三、涡街流量计使用1. 涡街流量积算仪参数设置功能操作：先按下“确认键”，进入输入密码“132”设置状态，再按“确认键”，进入选择操作菜单进行参数设置。
2.更换涡街流量积算仪需设定以下参数：一级参数设定：先按下“确认键”，进入输入密码“132”设置状态，再按“确认键”，进入选择操作菜单进行参数传感器系数K值设置。
二级参数设定：同时按住“确认键”和“上键”5秒进入二级参数设定状态，进行以下参数设置:b1=1 b2=3 b5=0 de=仪表通讯地址b6=4C1=2 c2=2 c3=2 c4=2 c5=2D1=6 d2=2 d3=0PL=0 PH=1 DP=3 DCA=14 PV=16四、涡街流量计维护有哪几方面？1.定期检查各部件完好齐全；紧固件不得松动，插接件接触良好；端子接线牢固；密封件无泄漏。
2.仪表运行正常，达到规定的性能指标；正常工况下，仪表示值在量程的20%---80%。
3.整机清洁，无腐蚀；仪表线路敷设整齐，固定牢；线路标号齐全、清晰、准确。
五、涡街流量计故障分析处理1、通电后无流量时有信号输出；分析原因:1）输入屏蔽或接地不良，引入电磁干扰；2）仪表靠近强电设备或高频脉冲干扰源; 3）管道有较强振动; 4）转换器敏捷渡过高;处理方法:1）改善屏蔽与接地，排除电磁干扰；2）阔别干扰源安装，采取隔离措施加强电源滤波；3）采取减震措施，加强信号滤波降低放大器敏捷度；4）降低敏捷度，进步触发电平；2、通电有流量时无信号输出分析原因:1）电源出故障；2）输入信号线断线；3）放大器某级有故障；4）检测元件损坏；5）无流量或流量过小；6）管道堵塞或传感器被卡死处理方法: 1）检查电源与接地；2）检查信号线与接线端子；3）检测工作点，检查元器件；4）检查传感元件及引线，检查阀门，增大流量或缩小管径；5）检查清理管道，清洗传感器。

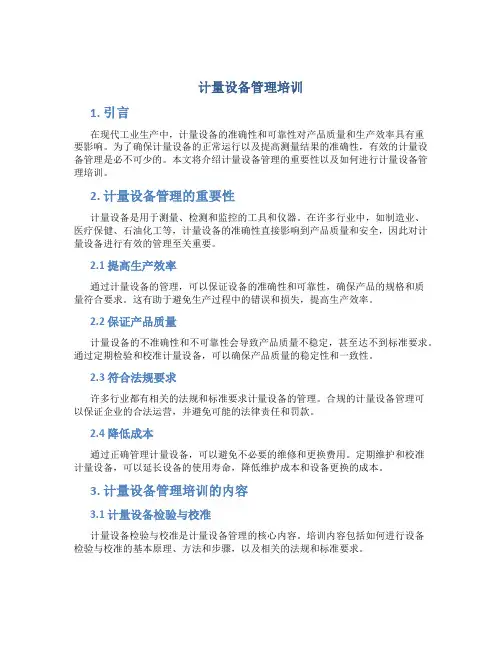

计量设备管理培训
计量设备管理培训1. 引言在现代工业生产中，计量设备的准确性和可靠性对产品质量和生产效率具有重要影响。
为了确保计量设备的正常运行以及提高测量结果的准确性，有效的计量设备管理是必不可少的。
本文将介绍计量设备管理的重要性以及如何进行计量设备管理培训。
2. 计量设备管理的重要性计量设备是用于测量、检测和监控的工具和仪器。
在许多行业中，如制造业、医疗保健、石油化工等，计量设备的准确性直接影响到产品质量和安全，因此对计量设备进行有效的管理至关重要。
2.1 提高生产效率通过计量设备的管理，可以保证设备的准确性和可靠性，确保产品的规格和质量符合要求。
这有助于避免生产过程中的错误和损失，提高生产效率。
2.2 保证产品质量计量设备的不准确性和不可靠性会导致产品质量不稳定，甚至达不到标准要求。
通过定期检验和校准计量设备，可以确保产品质量的稳定性和一致性。
2.3 符合法规要求许多行业都有相关的法规和标准要求计量设备的管理。
合规的计量设备管理可以保证企业的合法运营，并避免可能的法律责任和罚款。
2.4 降低成本通过正确管理计量设备，可以避免不必要的维修和更换费用。
定期维护和校准计量设备，可以延长设备的使用寿命，降低维护成本和设备更换的成本。
3. 计量设备管理培训的内容3.1 计量设备检验与校准计量设备检验与校准是计量设备管理的核心内容。
培训内容包括如何进行设备检验与校准的基本原理、方法和步骤，以及相关的法规和标准要求。
3.2 计量设备的标识与记录正确的标识和记录是有效管理计量设备的基础。
培训内容包括如何给计量设备进行正确的标识，并建立设备档案和记录。
同时也包括如何使用计量设备管理软件进行数据的录入和管理。
3.3 计量设备的维护与保养定期的维护和保养是确保计量设备准确性和可靠性的重要步骤。
培训内容包括如何进行设备的日常维护和保养，包括清洁、调整和更换关键部件等。
3.4 计量设备的故障排除与处理在计量设备使用中，可能会遇到各种故障和问题。
2024版计量培训课件
计量保证体系建立与实施
计量保证体系构成
包括计量法律法规、计量技术法规、计量基准和计量标准、测量设 备和测量过程控制等要素。
计量保证体系建立
企业应依据国家相关法律法规和标准，结合自身实际情况，建立完 善的计量保证体系。
计量保证体系实施
通过制定计量管理制度、加强计量人员培训、定期开展测量设备检定 和校准等措施，确保计量保证体系的有效实施。
析。
05
计量管理与质量保证
计量管理概述
1 2 3
计量管理定义 计量管理是对测量设备和测量过程进行统一管理、 监督和协调的活动，确保测量结果的准确、可靠 和一致。
计量管理重要性 计量管理是企业质量管理的重要组成部分，对于 提高产品质量、降低生产成本、增强市场竞争力 具有重要意义。
计量管理原则 计量管理应遵循科学性、法制性、一致性和溯源 性的原则。
06
计量新技术与新趋势
光纤光电子计量技术
光纤传感技术
利用光纤作为传感元件，实现温度、压力、应变 等物理量的测量。
光纤干涉技术
通过光纤干涉原理，实现高精度、高灵敏度的测 量，如光纤陀螺仪等。
光纤光栅技术
利用光纤光栅的波长选择性，实现光谱分析和光 学测量。
物联网技术在计量中的应用
智能传感器技术
结合物联网技术，实现传感器数据的远程采集和实时监控。
计量单位制及换算
计量单位制
国际单位制（SI）是现代计量学的基础，它包括7个基本单位和一系列导出单位。法 定计量单位是国家以法令形式规定强制使用或允许使用的计量单位。
单位换算
掌握各种计量单位之间的换算关系，如长度单位之间的换算、质量单位之间的换算、 时间单位之间的换算等。
测量误差与不确定度
计量仪器培训资料-仪校方法
计量仪器培训资料-儀校方法在儀校（计量校准）方法的培训中，我们通常会涉及到以下几个方面：1. 仪器的基本原理和结构：了解仪器的工作原理和内部结构对于正确操作和维护仪器非常重要。
2. 测量参数和精度：学习如何正确地选择仪器的测量范围和精度，以确保测量结果的准确性。
3. 校准方法和程序：了解仪器的校准方法和程序是确保测量结果准确的关键，这包括校准标准的选择、校准点的确定和校准记录的保存等。
4. 测量误差的评估和修正：学习如何评估测量误差并进行修正是培训的重点之一，这对于提高测量精度非常重要。
5. 仪器维护和保养：了解仪器的维护和保养方法可以延长仪器的使用寿命，确保仪器的测量精度和稳定性。
在培训过程中，通常会结合理论和实践相结合的方式，通过实际操作仪器来巩固理论知识，培养学员的操作技能和分析问题的能力。
此外，培训还会强调安全操作和质量控制的重要性，以确保仪器的正常运行和测量结果的可靠性。
总之，通过儀校方法的培训，学员可以全面了解仪器的原理和操作方法，掌握仪器校准的关键技术，从而能够正确地使用和维护仪器，保证测量结果的准确性和可靠性，为工程技术实践提供保障。
儀校方法的培训不仅仅是为了学习操作仪器的技术，更重要的是培养学员对于测量仪器的科学理论和系统性的认识，这样才能够更好地理解测量现象、评估仪器性能以及提高测量准确性。
因此，培训中还会涉及到一些相关的科学基础知识和工程应用实例，以帮助学员更全面地理解测量仪器和儀校方法。
首先，培训内容会涉及到一些基本的物理学知识，比如光学、机械学、电磁学等，这些知识将有助于学员理解测量仪器的工作原理和测量原理。
例如，光学知识对于理解光学测量仪器如激光测距仪、光谱仪等非常重要。
而机械学和电磁学知识则有助于理解机械测量仪器和电子测量仪器的工作原理和特性。
另外，培训中还会介绍一些常见的测量技术和方法，比如温度测量技术、压力测量技术、流量测量技术等，这些技术将帮助学员更深入地了解不同类型的测量仪器如何进行测量，以及如何评估和修正测量误差。
兰州海默多相流量计(培训)教材
文丘里流量计 ——在多相流量计中的应用
混合流体密度（ρmix）计算
ρmix值为工作状态下三相介质的混合密度，
ρmix = r g GVF r L (1 GVF )
➢ ρg—— 工况条件下气体密度 （计算值），kg/m3；
➢ GVF——工况条件下流体的含气率（单能γ传感器测量 值）；
➢ ρL—— 工况条件下液体密度（计算值）， kg/m3。
文丘里流量计
——基本计算公式
差压式流量计的基本方程：
QV
CEd 2
4
2p
r1
Qm
4
CEd 2
2r1p
Qv ——体积流量, m3/h； Qm ——质量流量, kg/h； C—— 流出系数（Discharge coefficient）； E—— 渐进速度系数； E 1/ 1 4 d—— 节流元件内径, mm； ε—— 流束膨胀系数，对于液体ε=1； ρ1——节流件上游流体工作状态下的密度, kg/m3； ΔP——节流件前后的压差, Pa； β—— 节流件内径与测量管内径之比 β=d/D； D—— 测量管内径, mm。
海默多相流计性能及结构
——海默MFM2000型
Venturi
D
P
α Single-Gamma Ray
g
RA
Flow Conditioner
典型液相
Dual-Gamma Ray WLR
RA
Pressure & Temperature Measurement
TT s PT
PVT Data
PVT Calculations
文丘里流量计 ——在多相流量计中的应用
液体密度（ρL）计算
ρL= rW RW r0 (1 RW )
各种流量计的基本原理培训
二、旋涡旋进流量计 组成
1.旋涡发生体：用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体 收缩段前部，强迫流体产生强烈的漩涡流。 ⒉ 壳体： ⒊ 智能流量计积算仪 4. 温度传感器：以Pt1000 铂电阻 为温度敏感元件。 5. 压力传感器：以压阻式扩散硅桥路 为敏感元件。 6. 压电晶体传感器：检测出漩涡进动 的频率信号。 ⒎ 消旋器：作用是消除旋涡流， 以减小对下游仪表性能的影响。
四、超声波流量计-流量计算机 判断流量计是否正常：
1、各通道声速与理论声速相差不大于1； 2、各通道增益值不大于2000；(信号放大倍数) 3、各通道信噪比不低于20；（正常信号与噪声的比值） 4、各通道使用率不低于90%。 5、压力、温度、流量、时间显示值是否正确
小结 1、注采站流量计的量程是多少？ 2、查看流量计算机内主要参数（压力、温度、流速、声 速、时间、工况瞬时量、标况瞬时量）？ 3、如何给计量仪表断电？ 4、温度变送器、温度计导热油加装要求？
三、靶式流量计 原理
流体流动形成的力作用在靶板上，使靶产生微小位移，靶板受力经不锈 钢靶杆传递给压敏应变片，应变片电阻A2、A4受挤压后电阻变小，A1、 A3受拉伸而电阻变大，此时电桥平衡被打破，经应变片电桥把力转换成 与流速的平方成正比关系的电信号：
三、靶式流量计
靶式流量计传感器好坏判断
一、电磁流量计 注意事项
1、电导率范围：被测流体电导率≥5μs/cm，大多数以水为成份的介质， 其导电率在200-800μs/cm 范围内，均可选用电磁流量； 2、直管段长度要求：前直管段≥5DN,后直管道≥2DN； 3、流量计使用流速：最好在0.3-15m/s 范围内； 4、尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压 器的等），以免磁场影响传感器的工作磁场和流量信号； 5、应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装； 6、应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%； 7、流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在 流量下游侧。
流量计培训资料
保持清洁
定期清理流量计及其周边环境，保持清洁 ，避免灰尘、杂质等影响测量精度。
流量计的常见故障及排除方法
流量计无输出
检查信号连接是否正常，重新启动 流量计，如仍无输出则需更换传感 器或其他硬件。
测量误差过大
检查流量计是否校准，检查传感器 是否磨损或堵塞，如有需要应进行 更换或清洗。
02
流量计的选用与安装
流量计的选型原则和注意事项
按使用需求选型
根据被测流体的性质、流量范 围、精度要求等因素选择合适
的流量计。
性能稳定性
考虑流量计的抗干扰能力、防爆 性能、抗震性能等，以保证其长 期稳定运行。
安装条件
根据现场环境条件，如温度、湿度 、压力等，选择适合的流量计。
流量计的安装步骤和注意事项
准备工具和材 料
根据所选流量计的型号 ，准备相应的安装工具 和材料。
检查管道
安装位置选择
安装方式选择
确保管道内部清洁、无 杂物，并检查管道尺寸 、椭圆度等是否符合要 求。
选择直管段适当的位置 安装流量计，尽量避免 管道弯头、阀门等影响 流场的地方。
根据现场条件和管道尺 寸，选择合适的安装方 式，如法兰连接、螺纹 连接等。
流量计的生产过程和质量控制
原材料控制
严格控制原材料的采购和使用 ，确保原材料的质量符合要求
。
生产工艺控制
流量计的生产过程中需要经过 多个工序，需对每个工序进行
严格的质量控制。
过程检验
在生产过程中需要进行多次质 量检验，确保每个批次的产品
质量合格。
流量计的质量检测和验收程序
01
02
03
石油一线员工计量人员培训文章范文
石油一线员工计量人员培训文章范文在石油这个庞大而复杂的行业里，咱们一线的计量人员就像是一群幕后的“精准魔法师”。
为啥这么说呢？因为咱们的工作虽然不那么引人注目，可每一滴石油的准确计量都离不开我们的双手和双眼。
所以啊，这计量人员的培训那可是相当重要的事儿。
一、培训前：初印象与小困惑。
咱们一线计量员工，刚来到这个岗位的时候，就像刚走进大观园的刘姥姥，看啥都新鲜，可也有点懵。
看着那些计量设备，就像是面对一堆外星来的高科技产品。
就说那油罐计量吧，拿着量油尺，心里直犯嘀咕：“这尺子下去，我咋就能确定油的高度呢？这里面的学问可不小啊。
”还有那些流量计，各种参数和读数，就像一团乱麻，让人摸不着头脑。
咱很多小伙伴都在想，这计量工作不就是看看有多少油嘛，咋这么复杂呢？其实啊，这石油计量就像做菜放盐，多一点少一点都不行。
少了，那公司可就亏了；多了，客户那边又不好交代。
所以啊，培训那是迫在眉睫。
二、培训中：知识与技能的大丰收。
培训开始啦，就像打开了一扇通往新世界的大门。
培训老师就像是经验丰富的老船长，带着我们在计量知识的海洋里航行。
首先是理论知识的讲解。
那些关于石油物理性质的知识，什么密度、粘度之类的，以前觉得就像天书一样。
可是老师通过一些生动的例子，一下子就让我们明白了。
比如说，密度就像是人的体重在同样体积下的不同表现，油的密度不同，重量也就不一样，这在计量的时候就得特别注意。
而且老师还讲了计量的法律法规，这可让我们意识到自己的工作是有严格的标准和规范的，就像比赛有规则一样，咱们计量可不能瞎来。
然后就是实操环节啦。
这可是我们最期待的部分。
拿量油尺来说吧，以前我们测量的时候总是不太准，不是尺子放歪了，就是读数的时候看错了。
培训的时候，老师亲自示范，那姿势，那手法，就像武林高手在展示绝世武功。
老师告诉我们，拿尺子的时候手要稳，就像端着一碗满满的水，不能晃；放尺子的时候要垂直，眼睛要平视读数，就像瞄准射击一样精准。
经过反复练习，我们就像练武功的小徒弟逐渐掌握了窍门，量油的准确度大大提高了。
流量测量基础知识
对液体
被校表系数 ＝
被校表脉冲（频率） 标准表脉冲（频率）
X 标准表系数
速度式流量计的检定
对气体
被校压力 标准压力 标准温度 被校温度 被校表脉冲（频率）
被校表系数 ＝
X
X
X 标准表系数 标准表脉冲（频率）
速度式流量计的检定
4、每个检定点的平均仪表系数
5、流量计的仪表系数（平均仪表系数） 6、线性度（最大示值误差） 7、重复性
1、流速：m/s，工业上常用范围 气体几米/秒～几十米/秒 液体零点几米/米～几米/秒
2、流量：单位时间内通过管道截面的流体量 体积流量qv， 单位L/h，m3/h 质量流量qm， 单位kg/h，t/h
流量测量基本概念
流速与流量的转换关系（圆形满管）：
qv Au
4
Du
2
qv——体积流量，m3/s u ——流速，m/s A ——管道横截面积，m2 D ——圆形管道直径，m
流量计量中常用物性参数
压力表类型 绝对压力（绝压）——真实压力
表压+ 绝对压力＝大气压＋表头压力
负压差压 绝对压力＝大气压－负压
流量计量中常用物性参数
二、流量测量中常用物性参数
标准状态—— 1个标准大气压，20 ℃ 1、密度：单位体积内物质的质量 kg/m3 标准状态下水的密度 1000kg/m3 空气密度 1.2kg/m3
流量测量基本概念
国际SI单位制
qv Au
4
Du
2
对常用流量单位，转换关系如下
qv
4
D u 0.0036
2
流量qv单位 m3/h，管径D单位 mm
流量测量基本概念 2
流量测量仪表学习
喷嘴流量计
文丘里流量计
容积法。容积式流量计相当于一个标准容积的容器，它接连不断地对流动 介质进行度量，并以单位时间内度量的标准容积数来计算流量，流量越大， 度量的次数越多，输出的频率越高。容积式流量计的原理比较简单，适于测 量高粘度、低雷诺数的流体。椭圆齿轮流量计、腰轮流量计、刮板流量计等
腰轮流量计
不易堵塞，适于测量高粘度、高脏污及 有悬浮固体颗粒介质的流量。
缺点 ➢ 压力损失大，测量精度不太高。目前靶式流量
计的配用管径为 15~200mm 系列，正常情况 下测量精确度可达±1% ，范围度为3:1。 ➢ 水锤影响。高流速冲击靶片，在靶片后产生旋 涡，影响信号稳定性。
水锤现象。水（或其他液体）输送过程中，由于阀门突然开启或关闭、水泵
综
合
流量
考 虑
计能
进 行
否正
选
常工
型
作的
因素
（工况）流量范围 介质状况 介质温度 介质压力 环境温度 压力损失
谢 谢！
13 14 13X
15 16
17 18
19 20
21 22
23 24 23X
14X
24X
Catalyst 3750 SERIES
1
2
3
4
SYST RPS MASTR STAT DUPLX SPEED STACK
MODE
12 1X
34
56
78
9 10
11 12 11X
2X
12X
13 14 13X
15 16
液、气
±0.2～2 ±0.15 ±0.5
2 靶式流量计
工作原理：流体流动时，冲击在靶上，使靶 产生微小的位移，此微小位移(或流体对靶 的作用力)反映了流量的大小。其敏感部分 是一个圆盘形靶。靶式流量计主要应用于高 粘度、低雷诺数、含固体颗粒的浆液及腐蚀 介质流量测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要内容
一、气体涡轮流量计 二、气体罗茨流量计 三、流量计IC卡控制器 四、旋进漩涡流量计 五、膜式燃气表
一、涡轮流量计
涡轮流量计的特点
技术成熟，有完善的标准规范 水平安装，前后需要直管段
测量精度高，重复性好
反应速度快，测量范围广
价格低廉，安装方便
直接给出体积流量
涡轮流量计的安装
1、流量计周围不得有强外磁场干扰和强烈的机械振动； 2、流量计不宜在流量频繁变化和有强烈脉动的场合； 3、流量计适用水平安装，流体流动方向与壳体上标明的 方 向一致，在流量计上下游应分别保证有 2DN 和 1DN的直 管段长度； 4、在流量计上游处（ ≥ 2DN ）必须安装相应规格的过 滤器 5、流量计应与管道同轴安装，防止密封垫圈和黄油进入 管道内腔； 6、在安装流量计时，严禁在流量计出入口法兰处直接进 行电焊，以免烧坏流量计内部电子零件；
3、安装、更换电池步骤。
流量计和IC卡控制器定期检查和设备保养
设备的的检查和保养不单是通气点火前需做的工 作，更是在运行当中一项必不可少的工作，时间周期为每 年4次，重点工业用户需酌情缩短周期。
流量计IC卡控制器故障图：
流量计IC卡控制器换电池步骤：
1、干电池没电后，去掉旧电池，在一分钟内装上新电池， 以防阀门闭合。若阀门闭合，需由专业维修人员处理。 2、更换锂电池：先去掉干电池；去掉铅封盖，卸下控制 盒盖；卸下旧的锂电池，等待2分钟后，更换新的锂电池， 注意电池的正负极不要接反；装上控制盒盖，再装上干电 池；查看液晶显示是否正常，报警状态是否解除，并观察 阀门是否重新开启，用气时计量是否正常；最后用新的铅 封盖重新封好。 3、流量器在使用时请勿更换电池。
主要用于工业用户
结 构
- 主要由涡轮流量传感器和计数读数单元组成
- 流量传感器主要由机芯组件、整流器、后导流体和壳体组成
- 计数读数单元可根据不同计量要求配套机械字轮式计数器或 电子修正仪
一体化
9
8 7
6
1.整流器 2.叶轮 3.加油泵 4.壳体 5.后导流体 6.温度传感 器 7.流量传感 器 1
涡轮流量计显示
二、罗茨流量计
气体罗茨流量计特点：
流量范围宽，适用于中小流量范围 精度高，重复性好，压损和始动流量小 结构简单，工作可靠，不易被偷气 无需前后直管段，安装方便
价格便宜，使用寿命长
使用历史悠久，有完备的标准规范
直接给出读数单元组成 - 流量传感器主要由腰轮组件、压盖、端盖和壳体组成 - 计数读数单元可根据不同计量要求配套机械字轮式计 数器或电子修正仪
罗茨流量计的运输和存放
基本和涡轮流量计要求一致，但在存放环境上比涡 轮流量计要求高，而且罗茨流量计的备品备件比较多，缺一 不可。（内六角扳手1只、标准法兰2只、配套的螺栓、垫片）
罗茨流量计的安装
罗茨流量计的安装 除了和涡轮表安装 要求一致的内容外， 还有其特殊的要求。
罗茨流量计不同于涡轮流量计的安装注意事项： 1. 可垂直安装，而且垂直安装比水平安装更有利于 设备运行，因为垂直安装有助于转子对赃物的自 清洁能力。（垂直安装必须是气流方向自上向 下）。 2. 水平安装流量计进出口应不低于管道轴线，防止 气体中杂质滞留在流量计内。同时。应使流量计 与过滤器法兰直接对接。 3. 流量计安装于管道之前，先检查内部转子转动是 否灵活。
6、若在使用中发现润滑油发黑、油位高于或低于视镜中心2毫米， 应更换新的润滑油。
2、更换电池
罗茨表的电池配置与涡轮表一致,更换方式相同. 3、常见问题
三、流量计IC卡控制器
流量计IC卡控制器使用注意事项
1、 在运输、安装、运行中除了遵循流量计使用 注意事项以外，还要注意 IC卡的正确使用，确保 一表一卡，不得混用。 2 、 DN25 控制器的用卡不同于其他口径的控制器。
5
2
3
4
8.压力传感 器
涡轮流量计显示（苍南）
涡轮流量计显示（天庆）
涡轮流量计运输和存放
1、涡轮流量计的运输
轻拿、轻放、不能倒置、防止磕碰 2、涡轮流量计的存放
防雨防潮、不受机械振动和冲击、 不含腐蚀性气体、 环境温度（-10℃~ 40 ℃）、湿度（不大于95% ）
涡轮流量计的安装
涡轮流量计微机电一体化设备， 安装过程中需要注意事项很多。操作 人员必须严格按照要求执行，否则会 影响到设备计量性能和运行安全。
1、涡轮流量计的润滑
涡轮流量计的维护保养
2、更换电池 涡轮流量计一般采用内电源， 3.6VDC 锂电池，当 电池电压低于3.1V时，液晶显示器上有电池容量百分比显 示，若电池符号闪烁显示欠压，提示必须在一月内更换电 池。（电池型号ER34615)
3、常见问题 主要依据液晶显示的数据和具体用户使用情况判别。
罗茨流量计的安装（水平）
罗茨流量计错误安装（水平）
管道杂质对罗茨流量计的损坏
管道吹扫不彻底对流量计的损坏
安装方向
过滤网
优先选择
- 腰轮中心主轴处于水平放置状态！
罗茨流量计的维护保养
1、润滑油的加注
对于罗茨表，润滑油的加注是运行过程中首 要工作。必须严格按照步骤操作。
罗茨流量计的加油
罗茨流量计加油步骤
带表 焊接 错误 安装 实例
安装应力影响
平行、同轴
- 流量计对安装应力非常敏感 - 安装应力会导致仪表卡死 - 没法提供正常使用保证
应力 错误 安装 实例
涡轮流量计的安装
7、对于新安装或检修后的管道务必进行吹扫，去除管道 中的杂质后方能安装流量计。在进行所有流体静压试验和 清扫管路操作期间，应拆下仪表，以免测量部件的严重损 坏； 8、管道安装完毕进行密封试压时，应注意流量计压力传 感器所能承受的最高压力，以免损坏流量计压力传感器； 9、流量计投入运行时，应缓慢开启阀门（开启时间不少 于15s ，逐步增加流速，以免瞬间气流冲击而损坏涡轮。 开启的顺序为先开上游阀门，待流量计显示稳定后再开启 下游阀门。 10、室外安装完后，上部应有遮盖物，以防止雨淋和暴晒。 11、安装后运行前，必须加润滑油。
1、应在流量计运行前加油 2、流量计有前后两个油腔，应分别加油 3、更换润滑油前必须关闭流量计前后阀门，并泄放流量计内的 气体压力。用内六方拧松并取下上方的注油螺钉,注意不要丢掉O 型圈. 4、用注油器向油孔内加油，使油位达到油标视镜中心位置，加 油要适量，加油过多时润滑油会通过轴隙进入计量室而影响转子 正常运行。 5、装上并紧固注油螺钉，并在运行压力下进行检漏。
