各级公路设计参数
各级公路设计参数
各等级设计参数表各级公路设计平曲线长度不宜过短，从线形设计要求方面考虑，曲线长度按最小值的5-8倍即1 000-1 500m较适宜，故本次修订列出平曲线最小长度的“一般值”，取“最小值”长度的3倍。
平面设计中采用小转角、大半径圆曲线一般均属条件限制不得已而为之。
小转角设置大半径圆曲线系曲线长度规定所致，否则路容将出现扭折，还会引起曲率看上去比实际大得多的错觉。
鉴于小转角的不利的一面，对其使用还存在不同的看法，并把7°-10°转角亦归于小转角之列，要求少用。
以7°作为引起驾驶者错觉的临界角度也只是一种经验值，因为通过选择合适的圆曲线半径，或设置足够的长度的曲线可以改善视觉效果，这才提出小转角的最小曲线长度的限制问题。
驾驶者在大半径圆曲线上行驶时，方向盘几乎与直线上一样无须调整。
当圆曲线半径大于9 000m时，视线集中的300-600m范围内的视觉效果同直线没有区别，因此圆曲线半径不宜过大。
回旋线过长，超高渐变率过小，将导致曲线段路面排水不畅。
因此应按排水要求的最小坡率0.3％计，故规定超高渐变率不得小于0.3％，即1／330。
仅规定“直线的长度不宜过长”，给设计人员留下空间去作分析、判断，以使设计更加符合实际。
如日本、德国规定直线最大长度不宜超过设计速度的20倍，即72s行程；西班牙规定不宜超过80％的设计速度的90s行程；法国认为长直线宜采用半径5000m以上的圆曲线代替；《标准》(2003)规定的圆曲线最小半径“极限值”系在超高最大值为8％时经计算调整的取值。
(1)回旋线长度最小按3s行程计。
(2)小圆曲线的回旋线内移值按行驶力学上要求的小于10cm 计。
本规范规定复曲线间回旋线的省略，以设缓和曲线两圆位移差小于0.10m为条件。
理由是从一个圆曲线过渡到另一个圆曲线，驾驶者在方向盘操作上，比从直线过渡到圆曲线困难；设计速度大于或等于80km／h时，大圆半径与小圆半径之比，仍规定小于1.5时可省略回旋线，较澳大利亚推荐的半径比1.3有所提高。

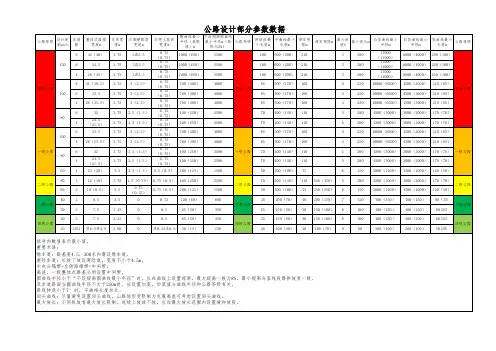

公路规范常用数据
2.5（1.5） 0.75（0.75） 400（250）
1.5（0.75） 0.75（0.5）
括号内数值表示最小值。 重要术语： 错车道：路基宽4.5，300米内需设错车道。 避险车道：长陡下坡设避险道，宽度不小于4.5m。 中央分隔带+左侧路缘带=中间带。 高速，一级整体式路基必须设置中间带。 圆曲线半径小于“不设超高圆曲线最小半径”时，应在曲线上设置超高。最大超高一般为8%。最小超高与直线段路拱坡度一致。 双车道路面当圆曲线半径不大于250m时，应设置加宽，加宽值与曲线半径和公路等级有关。 路线转角小于7°时，平曲线长度加长。 回头曲线：尽量避免设置回头曲线，山路地形受限制为克服高差可考虑设置回头曲线。 最大坡长：不同纵坡有最大坡长限制，连续上坡或下坡，应在最大坡长范围内设置缓和坡段。
公路设计部分参数数据
公路等级 设计速 车道 度km/h 数 8 120 6 4 8 高速公路 100 6 4 6 80 4 6 100 4 一级公路 80 4 60 80 二级公路 60 40 三级公路 30 30 四级公路 20 2或1 双6.5单4.5 3.00 0 双0.25单0.5 30（15） 150 2 2 7.5 7.5 3.25 3.25 0 0 0.5 0.5 65（30） 65（30） 350 350 四级公路 20 100（40） 20 100（70） 9 60 200（100） 200（100） 50(20) 2 2 10（8.5） 8.5 3.5 3.5 0.75（0.25） 0.75（0.5） 0 0.75 200（125） 100（60） 1500 600 三级公路 25 25 150（50） 150（50） 30 30 150（100） 150（100） 8 8 100 100 400（250） 400（250） 400（250） 400（250） 60(25) 60(25) 四级公路 4 2 24.5（21.5） 23（20） 12（10） 3.75 3.5 3.75 2.5（1.5） 0.75（0.75） 400（250） 2.5（1.5） 0.5（0.5） 200（125） 400（250） 2500 1500 2500 二级公路 50 35 300（100） 200（70） 75 40 350（250） 200（150） 6 7 150 120 2000（1400） 700（450） 1500（1000） 700（450） 120（50） 90（35) 三级公路 70 50 70 400（140） 300（100） 400（140） 110 75 110 550（350） 5 6 5 200 150 200 4500（3000） 2000（1400） 4500（3000） 3000（2000） 1500（1000） 3000（2000） 170（70） 120（50） 170（70） 二级公路 6 26（23.5） 32 3.75 3.75 3（2.5） 0.75（0.75） 700（400） 4000 2500 一级公路 85 70 500（170） 400（140） 160 110 4 5 250 200 10000（6500） 4500（3000） 4500（3000） 3000（2000） 210（85） 170（70） 一级公路 24.5（21.5） 33.5 3.75 3.75 2.5（1.5） 0.75（0.75） 400（250） 3（2.5） 0.75（0.75） 700（400） 2500 4000 70 85 400（140） 500（170） 110 160 5 4 200 250 4500（3000） 10000（6500） 3000（2000） 4500（3000） 170（70） 210（85） 33.5 26（23.5） 32 3.75 3.75 3.75 3（2.5） 3（2.5） 0.75（0.75） 700（400） 0.75（0.75） 700（400） 4000 4000 2500 整体式路基 宽度m 42（40） 34.5 28（25） 41（38.5） 车道宽 度m 3.75 3.75 3.75 3.75 右侧硬路肩 宽度m 3或3.5 3或3.5 3或3.5 3（2.5） 右侧土路肩 宽度m 圆曲线最小 不设超高圆曲线 回旋线最 平曲线最小 停车视 半径（极限 最小半径m（路 公路等级 小长度m 长度m 距m 值）m 拱≤2%） 5500 5500 5500 4000 高速公路 85 85 70 500（170） 500（170） 400（140） 160 160 110 4 4 5 250 250 200 10000（6500） 10000（6500） 4500（3000） 4500（3000） 4500（3000） 3000（2000） 210（85） 210（85） 170（70） 100 100 100 85 600（200） 600（200） 600（200） 500（170） 210 210 210 160 超车视距m 最大纵 凸竖曲线最小 最小坡长m 坡% 半径m 3 3 3 4 300 300 300 250 凹竖曲线最小 竖曲线最小 公路等级 半径m 长度m 0.75（0.75） 1000（650） 0.75（0.75） 1000（650） 0.75（0.75） 1000（650） 0.75（0.75） 700（400） 17000（11000） 6000（4000） 250（100） 17000（11000） 6000（4000） 250（100） 17000（11000） 6000（4000） 250（100） 10000（6500） 4500（3000） 210（85） 高速公路
3级公路设计参数
3级公路设计参数
设计车速40km/h 车道数2 单车道宽3.5m 路基宽度8.5m 停车视距40m 最大纵坡7% 车辆荷载公路2级
平面同向曲线夹直线长度（一般240m 最小120m）
反向曲线夹直线长度2V=80m
横向力系数0.15
圆曲线极限最小半径60m 一般最小半径100m
不设超高最小半径（路拱≤2%=600m 路拱＞2%=800m）
缓和曲线最小长度：一般值50m 最小值40m
停车视距40m
超车视距（一般值200m 最小值150m）
平坡段货车停车视距和下坡段一样50m。
纵坡面：最大纵坡7% 最大坡长500m
最小坡长：一般值160m最小值120m
合成坡度10%=i y2+i x2开平方。
