《水闸》习题(一)041119100716
《水闸》习题(一)
消能设计的控制条件一般是上游水位高，闸门
开启和单宽流量。
6.
底流消能设施有
式、
式、
式三种形式。5PCzVD7HxA
7.
水闸防渗设计的原则是在高水位侧采用
等防渗措施，在低水位
侧设置
设施。jLBHrnAlLg
8.闸基渗流计算的方法有
法、
法和
法。
9.改进阻力系数法把复杂的地下轮廓简化成三种典型流段， 段及 段 和段。xHAQX74J0X
9、 海漫的作用是和。它应具有和作用。
11、水闸稳定计算工况水闸上下游水头差。
12、水闸消能防冲设计工况水闸单宽最大。
二、名词解释（5*4=20分）
1．地下轮廓线
2．反滤层
3．管涌
4．消能工
三、判断题（10分）
1．水工建筑物的分级与水利枢纽的等别无关。（）
2．水闸的对称开启是为了防止折冲水流的产生。（）
10.直线比例法有法和 法。
11.闸底板上、下游端一般设有齿墙，因为有利于，并 。
12.闸墩的外形轮廓应满足过闸水流、 小和 大的要求。LDAYtRyKfE
13.工作桥的作用是，交通桥的作用是Zzz6ZB2Ltk
。
14.对于软弱粘性土和淤泥质土，应采用地基处理方法。
二、单项选择题
1.（ ）闸孔形式结构简单、施工方便，但自由泄流时流量系数较小，易产生波状水
C、柏油油毛毡D、塑料带
5.对于密实的地基或岩基，采用（ ）底板较合适。
A、整体式B、箱式
C、反拱式D、分离式
6.在动水中关闭静水中开启的闸门是（ ）。
A、工作闸门B、检修闸门
C、事故闸门D、平面闸门
7.适用于弧形闸门侧止水的是（ ）。
水利职工培训闸门部分要点
水闸部分试题（一）一、填空题：1 、闸门的作用是封闭水工建筑物的孔口，并能够按需要全部或局部开启这些孔口。
2 、闸门一般由门叶结构、埋设部分、启闭机械三大部分组成。
3 、闸门的作用是挡水、泄水和调节＿上下游水位等。
4 、按闸门的工作性质分，闸门可分为工作闸门、事故闸门、检修闸门和施工导流闸门等。
5 、事故闸门在＿动水中关闭。
6 、在水工建筑物和机械设备检修时用于挡水的闸门称为检修闸门。
7、检修闸门应在＿静水中启闭。
8、露顶式闸门门叶的上缘高出上游蓄水位。
9 、平面闸门门叶由面板、梁格、纵向联结系、纵向垂直联结系、行走支承装置、导向装置、止水装置、吊耳等组成。
10 、直升平面钢闸门梁格一般由＿主梁、次梁、边梁组成。
11 、梁格是用来支承面板的。
12 、主梁是闸门的主要＿受力构件。
13 、主梁型式有型钢梁、组合梁和桁架梁。
14 、组合梁是＿钢板或型钢拼焊构成的。
15 、次梁是用来加强面板强度和＿刚度的构件。
16 、直升平面闸门的边梁是＿垂直布置的梁。
17 、直升闸门行走支承装置可分为＿滑动式、定轮式、辊柱式。
18 、滑动式行走支承装置分为木滑块、金属滑块、＿胶木滑道和新型滑道材料。
19 、导向装置能防止闸门在运行中产生过大的位移。
20 、直升平面闸门导向装置有侧向导座和＿反向导座。
21 、侧向导座主要型式有槽内式侧轮、槽外式＿悬臂侧轮及侧向滑块三种。
22 、闸门止水的作用是封堵闸门和门框之间的缝隙以阻止漏水。
23 、露顶式闸门中仅有侧止水和底止水。
24 、闸门上用作止水材料的有木材、金属、＿橡皮等。
25 、目前闸门上用得最多的止水材料是＿橡皮。
26 、直升平面闸门的吊耳一般设在闸门＿隔板或边梁的顶部。
27 、闸门吊耳结构包括吊耳轴、止轴板、＿吊耳板和轴承板。
28 、闸门埋件是预埋在水工建筑物闸门运行部位混凝土中的金属构件。
29 、闸门主轨为埋件中主要受力构件。
30 、闸门反轨、侧轨主要起导向作用。
31 、闸门底槛承受闸门重量并兼做止水座面。
水工建筑物综合练习题
水工建筑物综合练习题班级姓名学号2011年9月水工建筑物综合练习题一、判断题 (1) 所谓水利工程，是指对自然界的地表水和地下水进行控制和调配，以达到除水害兴水利目的而修建的工程。
( √ )(2) 水利水电枢纽工程的等级按其在国民经济中的作用划分。
( × )(3) 水工建筑物等级划分时,如其防洪、灌溉、发电等效益所对应的级别不一致时，应按最高的级别确定。
(√ )(4) 对于失事后损失较轻的2~4级主要永久建筑物，经设计人员论证后，可随意降低一级标准。
( × )(5) 为保证水工建筑物的安全，考虑设计中的荷载组合时，应把各种最不利的情况组合在一起分析计算。
( × )(6) 波浪压力的大小仅与风速、吹程长度以及平均波周期有关。
( √ )(7) 围岩压力(山岩压力)，是隧洞开后因围岩变形或塌落作用在支护上的压力。
( √ )(8) 围岩的弹性抗力是围岩对衬砌的被动抗力，抗力特性可以用开挖直径为1m 的单位弹性抗力系数0K 来表示。
( × )(9) 重力坝依靠其自身的重力来维持稳定。
√(10) 因为作用于重力坝上游面的水压力呈三角形分布，所以重力坝的基本剖面是三角形。
( x )(11) 对混凝土重力坝的坝体混凝土进行分区是为了施工方便。
( × )(12) 大坝混凝土的抗冻性是指混凝土在一般状态下，经多次冻融循环作用而不影响正常的性能的特性。
( √ )(13) 重力坝的横缝是为了防止地基不均匀沉陷而设置的。
(× )(14) 单宽流量愈大，溢流孔口净宽愈小，溢流坝长度和配套工程量也愈小，因此选择单宽流量愈大愈好。
( × )(15) 由于混凝土的材料特点决定混凝土重力坝坝体内绝不允许出现拉应力。
( × )(16) 重力坝在地基处理时采用固结灌浆主要是为了降低地基的透水性。
( ×)(17) 重力坝在地基处理时采用的帷幕灌浆目的是提高岩基的整体性和强度。
水工建筑物——水闸习题及答案
第五章复习思考题1.什么叫水闸？按水闸作用分有几类？按闸室结构形式如何分类？2.土基上的水闸由哪几部分组成？各起什么作用？3.闸孔型式有哪几种？各自优缺点及适用条件是什么？4.为什么水闸通常采用底流水跃消能？怎样选择消力池的形式？5.水闸有哪些辅助消能工？它们各自的形式和作用是什么？6.什么叫波状水跃？产生波状水跃的原因是什么？怎样防止波状水跃带来的危害？7.海漫的作用是什么？对它有什么要求？如何选择材料和确定其尺寸？8.闸基渗流有哪些危害性？9.什么叫地下轮廓线和闸基防渗长度？如何确定闸基防渗长度？10.闸基渗流的计算目的是什么？有哪些计算方法？各自精度和适用条件如何？11.改进阻力系数法认为任一流段的水头损失为，此式怎样推导来的？12.闸室是水闸的主体，它由哪几部分组成？各部分的主要作用是什么？13.试根据不同分类方法说明闸底板有哪些类型？14.胸墙有哪些形式？如何选择？15.对水闸闸室必须进行哪些情况下的稳定验算？各计算情况应包括哪些荷载？16.抗滑稳定安全系数若不满足《规范》的要求，有哪些改善稳定的措施？17.整体式平底板应力计算有倒置梁和弹性地基梁法，试述其适用情况。
18.整体式底板不平衡剪力是怎样产生的？19.水闸连接建筑物的作用是什么？20.水闸两岸连接建筑物有哪些布置形式？各自特点是什么？21.上下游翼墙有哪些结构形式？综合测试1.水闸是（A）挡水建筑物；（B）泄水建筑物；（C）即能挡水，又能泄水的水工建筑物；（D）输水建筑物。
2.节制闸（拦河闸）：（A）一般在洪水期，抬高上游水位，枯水期，下泄流量；（B）一般在洪水期，下泄流量，枯水期，抬高上游水位；（C）在洪水期和枯水期，都需要抬高上游水位；（D）在洪水期和枯水期，都下泄流量。
3.排水闸的作用：（A）排除内涝积水，抵挡外河洪水；（B）抵挡内涝积水，排除外河洪水；（C）排除内涝积水和外河洪水；（D）抵挡内涝积水和外河洪水。
4.带胸墙水闸（A）适于挡水位低于引水水位或排水水位的情况；（B）适于引水位高于挡水水位或排水水位的情况；（C）适于引水位高于引水水位或挡水水位的情况；（D）适于挡水位高于引水水位或排水水位的情况。
水闸习题一习题及答案
水闸习题一习题及答案水闸习题一习题及答案水闸是一种用于调节水位和控制水流的设施。
在水利工程中，水闸的设计和操作是非常重要的。
为了帮助大家更好地理解水闸的原理和运行方式，下面将介绍一些关于水闸的习题及答案。
习题一：水闸的作用是什么？请简要说明。
答案：水闸的作用主要有以下几个方面：1. 调节水位：水闸可以通过开启或关闭闸门来调节水位，以满足不同的需求，如防洪、灌溉等。
2. 控制水流：水闸可以通过调节闸门的开启程度来控制水流的速度和方向，以满足不同的工程需求。
3. 防洪：水闸在河道中起到了防洪的作用，当河水水位上涨时，可以通过调节闸门来控制水位，减少洪水的冲击力。
4. 调节河流生态环境：水闸可以通过控制水位和水流来改善河流的生态环境，如增加水生动植物的栖息地、改善水质等。
习题二：水闸的主要构成部分有哪些？请简要说明。
答案：水闸的主要构成部分包括以下几个部分：1. 闸门：闸门是水闸的主要控制部件，通过开启或关闭闸门来调节水位和控制水流。
闸门通常由钢板或混凝土制成，具有较大的强度和密封性。
2. 闸槽：闸槽是安装闸门的通道，通常由混凝土或钢板构成。
闸槽的设计和施工质量直接影响到水闸的使用效果和安全性。
3. 溢流堰：溢流堰是用于控制水位的重要部件，当水位超过一定高度时，水会从溢流堰上流出，以避免水位过高造成的问题。
4. 引水渠道：引水渠道是将水从水闸引导到需要的地方的通道，通常由混凝土或土石方构成。
引水渠道的设计和施工要考虑水流的稳定性和流量的要求。
习题三：水闸的操作原理是什么？请简要说明。
答案：水闸的操作原理主要是通过调节闸门的开启程度来控制水位和水流。
当需要提高水位时，可以逐渐开启闸门，让水流进入水闸；当需要降低水位时，可以逐渐关闭闸门，减少水流进入水闸的数量。
通过合理地控制闸门的开启程度，可以实现对水位和水流的精确控制。
习题四：水闸的设计和操作中需要考虑哪些因素？请简要说明。
答案：水闸的设计和操作需要考虑以下几个因素：1. 水位变化：水闸的设计和操作要根据不同的水位变化情况进行调整，以满足不同的需求，如防洪、灌溉等。

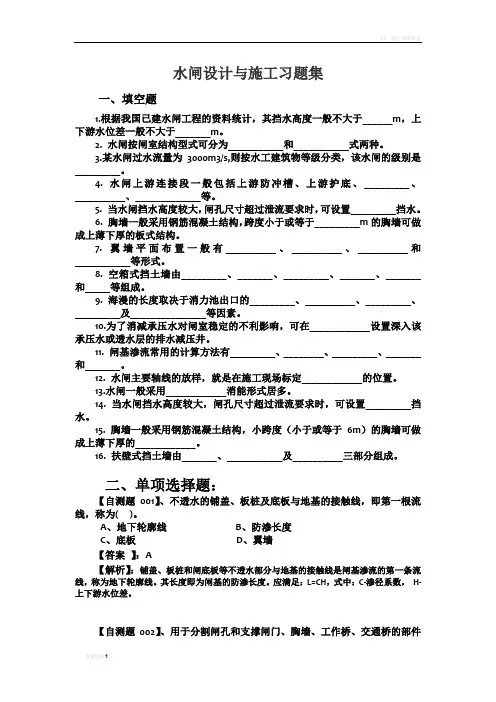

安徽水利水电职业技术学院《水闸设计与施工习题集》
水闸设计与施工习题集一、填空题1.根据我国已建水闸工程的资料统计，其挡水高度一般不大于______m，上下游水位差一般不大于_______m。
2. 水闸按闸室结构型式可分为___________和___________式两种。
3.某水闸过水流量为3000m3/s,则按水工建筑物等级分类，该水闸的级别是_________。
4. 水闸上游连接段一般包括上游防冲槽、上游护底、_________、__________、_____________等。
5. 当水闸挡水高度较大，闸孔尺寸超过泄流要求时，可设置_________挡水。
6. 胸墙一般采用钢筋混凝土结构，跨度小于或等于_________m的胸墙可做成上薄下厚的板式结构。
7. 翼墙平面布置一般有__________、__________、__________和___________等形式。
8. 空箱式挡土墙由_________、_______、_________、_______、_______和_____等组成。
9. 海漫的长度取决于消力池出口的_________、__________、_________、_________及_______________等因素。
10.为了消减承压水对闸室稳定的不利影响，可在____________设置深入该承压水或透水层的排水减压井。
11. 闸基渗流常用的计算方法有_________、________、_________、_______和_______。
12. 水闸主要轴线的放样，就是在施工现场标定____________的位置。
13.水闸一般采用____________消能形式居多。
14. 当水闸挡水高度较大，闸孔尺寸超过泄流要求时，可设置_________挡水。
15. 胸墙一般采用钢筋混凝土结构，小跨度（小于或等于6m）的胸墙可做成上薄下厚的____________。
16. 扶壁式挡土墙由_______、___________及__________三部分组成。
水闸实操题目
一、水闸渗透压力计算采用阻力系数法计算某水闸（见图十五）地下轮廓线上的渗透压力，并画出渗透压力分布图（以水柱高度计）。
附：电拟试验值（与计算值可作对比之用）PD =3.93m PL=1.55m PH=2.75m PO=0.65m二、水闸闸室稳定分析实例某水闸闸室建在岩基上，已知闸室自重W1=150000KN,垂直水重W2=65000KN,扬压力U=65000KN，上游水压力P=100000KN,闸底板顺水流方向长度为20米，宽度为18米，闸基抗滑稳定安全系数【KC】=2.5，闸室基底与地基之间的摩擦系数fˊ=0.8,抗剪断粘结力Cˊ=0.5×103KN/m2,求闸室的抗滑稳定安全系数KC，并进行闸室稳定安全判定。
三、请对照下图用CAD画图四、水闸闸孔计算1、资料某水闸采用无坎平底宽顶堰型式，堰顶高程为 1.0 米，与河底同高。
闸室无胸墙并采用钢丝网水泥平面闸门，预制工厂供应相当于闸孔宽度为 6.0 米、7.0 米及 8.0 米三种规格的闸门，闸墩厚 1.0 米，头部为半园形。
上游翼墙为园弧形，其外半径为 15 米，该翼墙上游的两岸边坡均为 1：2.5 。
6.85 4.80 米，此时要求宣泄流量 870 米3/秒；上游正常水位 4.90 4.20 米，此时要求宣泄流量不小于 230 米3/秒。
河床均为粘土，其标准贯入击数为 9，水流通过闸孔后的单宽流量（其值在本习题中用总流量除以闸空总宽度进行计算，闸空总宽度包括闸墩在内）不允许超过24米3/秒。
2、要求：确定闸孔数目及闸孔宽度；五、简述消力池深度的计算步骤。
六、简述侧槽计算步骤。
七、简述改进阻力系数法计算的步骤。
八、如何提高闸室的抗滑稳定。
九、当软土地基上的水闸地基沉降计算不满足规范规定的允许值时，可以考虑采用哪些措施？。
9第9章 水闸设计
第9章 水闸设计习题解答1.解：由《水闸设计规范》（SL265-2001）第7.3.2条规定可知，答案A 是正确的。
2.解：根据《水闸设计规范》（SL265-2001）附录A 式（A.0.1-1）计算闸孔总净宽。
堰上水深H=102.3-100=2.3（m ） 计入行近流速影响，0360.53(2626 2.3 1.52) 2.30.5Q v A ===++⨯⨯⨯⨯（m/s ） 则计入行近流速水头的堰上水深220010.532.3 2.31229.81v H H g α⨯=+=+=⨯（m ）由堰顶算起的下游水深h s =102.1-100=2.1（m ）， 由公式（A.0.1-6）计算淹没系数0.40.400 2.1 2.12.31(1) 2.31(1)0.8052.31 2.31s s h h H H σ=-=⨯⨯-= 则闸孔总净宽032QB σε==32360.805 1.00.365 2.31⨯⨯=7.9（m ）因此，选B 。
讨论: 本题0 2.10.910.92.31s h H ==>可按附录A 第A.0.2条计算，但计算结果相差甚大。
我算的08.95B =（m ）3. 解：由《水闸设计规范》（SL265-2001）第4.3.3条规定可知，答案B 是正确的。
4. 解：由《水闸设计规范》（SL265-2001）第4.3.6条规定可知，答案D 是正确的。
5. 解：根据《水闸设计规范》（SL265-2001）附录A 式（A.0.1-1）计算闸孔总净宽。
堰上水深H=102.3-100=2.3（m ） 计入行近流速影响，0360.53(2626 2.3 1.52) 2.30.5Q v A ===++⨯⨯⨯⨯（m/s ） 则计入行近流速水头的堰上水深220010.532.3 2.31229.81v H H g α⨯=+=+=⨯（m ）由堰顶算起的下游水深h s =102.1-100=2.1（m ）， 由公式（A.0.1-6）计算淹没系数0.40.400 2.1 2.12.31(1) 2.31(1)0.8052.31 2.31s s h h H H σ=-=⨯⨯-= 则闸孔总净宽032QB σε==32360.8050.950.385 2.3⨯⨯=7.91（m ）因此，选B 。
水闸设计与施工习题集
====================================================================水闸设计与施工习题集一、填空题1. 根据我国已建水闸工程的资料统计，其挡水高度一般不大于___________ m上下游水位差一般不大于_________ m2. 水闸按闸室结构型式可分为______________ 和 ___________ 两种。
3. 某水闸过水流量为3000m3/s,则按水工建筑物等级分类，该水闸的级别是4. 水闸上游连接段一般包括上游防冲槽、上游护底、_______________ 、 ___________ ?5. __________________________________________________________ 当水闸挡水高度较大，闸孔尺寸超过泄流要求时，可设置___________________________ ■当水。
6•胸墙一般采用钢筋混凝土结构，跨度小于或等于________________ m的胸墙可做成上薄下厚的板式结构。
7. 翼墙平面布置一般有_____________ 、 ___________ 、 ___________ 和 ___________ 等形式。
8. 空箱式挡土墙由__________ > _______ 、_________ > ______ > ______ 和 ____ 等组成。
9. 海漫的长度取决于消力池出口的_________________ 、 ___________ 、 _________ 、_________ 及_________________ 因素。
10. 为了消减承压水对闸室稳定的不利影响，可在 ________________ 置深入该承压水或透水层的排水减压井。
11. 闸基渗流常用的计算方法有 ____________ 、 _______ 、 _________ 、______ 和12. 水闸主要轴线的放样，就是在施工现场标定_________________ 的位置。
水闸练习题
一、单项选择题1.水闸是一种利用闸门挡水和泄水的（）水工建筑物。
A.低水头B.中水头C.中高水头D.高水头【正确答案】：A【答案解析】：参见教材P111【该题针对“水闸的分类与组成”知识点进行考核】2.按水闸承担的任务分类。
用于拦洪、凋节水位的水闸称为（）。
A.进水闸B.分洪闸C.节制闸D.挡潮闸【正确答案】：C【答案解析】：参见教材P111【该题针对“水闸的分类与组成”知识点进行考核】3.水闸按过闸流量大小可分为大、中、小型三种形式，其中大型水闸的过闸流量为（）以上。
A.1000m3/sB.4000m3/sC.2000m3/sD.1500m3/s【正确答案】：A【答案解析】：参见教材P112【该题针对“水闸的分类与组成”知识点进行考核】4.用以引导水流平顺地进人闸室，并与闸室等共同构成防渗地下轮廓的水闸组成部分是（）。
A.闸门B.上游连接段C.闸室D.下游连接段【正确答案】：B【答案解析】：参见教材P112、113【该题针对“水闸的分类与组成”知识点进行考核】5.立式轴流泵、卧式轴流泵、斜式轴流泵是按（）分类的。
A.泵轴的安装形式B.叶片的调开方式C.叶轮的数目D.叶片的数目及形状【正确答案】：A【答案解析】：参见教材P120【该题针对“水泵机组的选型”知识点进行考核】6.泵站枢纽的布置主要是根据（）来考虑。
A.泵站组成B.泵站综合利用要求C.水泵类型D.泵站所承担的任务【正确答案】：D【答案解析】：参见教材P119【该题针对“泵站的组成及布置”知识点进行考核】7.利用拦河坝使河道水位壅高，一般为中、高水头水电站是（）水电站。
A.坝式B.引水式C.有调节D.河床式【正确答案】：A【答案解析】：参见教材P121【该题针对“水电站的组成及分布”知识点进行考核】8.无压引水道中采用的平水建筑物是（）。
A.坝B.调压室C.隧洞D.压力前池【正确答案】：D【答案解析】：参见教材P122【该题针对“水电站的组成及布置”知识点进行考核】9.v应用水头范围广（约为20～700m）的水轮机是（）水轮机。
水利水电工程管理与实务-水闸和渠系建筑物_真题-无答案
水利水电工程管理与实务-水闸和渠系建筑物(总分57,考试时间90分钟)一、单项选择题(每题的备选项中，只有1个最符合题意)1. 过闸流量在100～1000m3/s的水闸为( )。
A. 小型水闸B. 中型水闸C. 中、小型水闸D. 大型水闸2. 半挖半填渠道或全挖方渠道就近弃土时，采用( )最为有利。
A. 推土机开挖B. 铲运机开挖C. “8”字形开挖D. 人工开挖3. 渠道与山谷、河流、道路相交，为连接渠道而设置的过水桥，称为( )。
A. 渡槽B. 倒虹吸C. 涵洞D. 陡坡4. 过闸流量小于100m3/s的水闸为( )。
A. 小型水闸B. 中型水闸C. 中、小型水闸D. 大型水闸5. 人字门安装包括( )及门叶安装等主要过程。
A. 埋件安装B. 门叶组装C. 二期混凝土浇筑D. 升卧式闸门安装6. 对于断面较小的梁式渡槽一般采用( )方式浇筑。
A. 分层浇筑B. 全断面一次平起浇筑C. 滑升模板施工浇筑D. 桁架支承分层浇筑7. 当用铲运机开挖渠道，渠道工作前线较长，填挖高差较大时，则应采用( )。
A. 纵向环形开行B. 横向环形开行C. “8”字形开行D. 以上均可8. 水闸平底板的混凝土浇筑，一般采用( )。
A. 滑模浇筑法B. 逐层浇筑法C. 斜降浇筑法D. 台阶浇筑法9. 当用铲运机开挖渠道，渠道开挖宽度大于铲土长度，而填土或弃土宽度又大于卸土长度时，可采用( )。
A. 纵向环形开行B. 横向环形开行C. “8”字形开行D. 以上均可10. 陡坡与跌水的主要区别在于陡坡是以( )。
A. 斜坡代替跌水墙B. 跌水墙代替斜坡C. 斜坡代替侧墙D. 侧墙代替斜坡11. 水闸平底板的混凝土浇筑，一般先浇( )，然后再从一端向另一端浇筑。
A. 上游齿墙B. 下游齿墙C. 上、下游齿墙D. 左右两岸12. 水闸接缝止水交叉的处理，铅直交叉常用______，水平交叉多用______。
下列选项正确的是( )。
上海市水闸安全生产知识竞赛试题 - 上海水利管理处
上海市水闸安全生产知识竞赛试题（公开答题，共85题，满分100分，时间90分钟）一、判断题（共20题，每题1分，共20分。
判断正确的选Y，错误的选N）1、水闸、泵站管理单位从业人员在三百人以下的，必须配备专职安全生产管理人员。
（）2、事故隐患按照危害程度和整改难度，一般分为三个级别。
其中危害和整改难度较大，需要4日以上且停止使用相关设施设备，或者需要4至6日且停产停业方可排除的隐患，为三级事故隐患。
（）3、遇有大风、大雾、暴雨以及大雪等恶劣天气时，通航水闸应当停航或者采取限航措施。
（）4、水闸发生突发事件后，水闸管理单位主要负责人应当立即采取措施控制事态发展，组织开展应急救援和处置工作，并立即向上级主管部门报告，必要时可以越级上报。
（）5、水闸的控制运行按照“局部服从全局，全局照顾局部、兴利服从防汛”原则，与相邻有关水利工程密切配合使用。
（）6、水闸管理单位可以用货币或者其他物品替代应当按规定配备的劳动防护用品。
（）7、受潮汐影响的水闸，一般情况下，引水应在潮水位涨至与内河水位相平时开闸，在潮水位落至与内河水位相平前关闸。
（）8、水闸机电设备运行中应加强巡视检查，应经常性查看仪表与监控显示屏、电压、电流、温度、内外河水位、设备运行工况等，确保运行正常。
（）9、根据《上海市水闸安全鉴定工作管理办法》规定，鉴定为四类水闸，其运用指标达不到设计标准，工程存在严重损坏，经除险加固后，才能达到正常运行。
（）10、水闸工程定期检查、特别检查结束后，应出具检查报告，并报上级主管部门备案。
（）11、水工构筑物裂缝观测项目主要为：裂缝宽度、裂缝深度、裂缝长度及延伸方向。
（）12、对水闸、泵站设备进行维修是确保安全生产的重要保障，维修均应以恢复原设计标准、恢复原设备功能或局部改进为原则。
（）13、水闸、泵站中，经常运行的电动机两年维修一次，不经常运行的电动机三年应维修一次。
（）14、水闸、泵站的保护设备、通信系统、视频系统及计算机系统，半年应进行一次检查与校验，保持系统清洁无尘，线缆与接插件联接牢固可靠，工况和性能达到设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

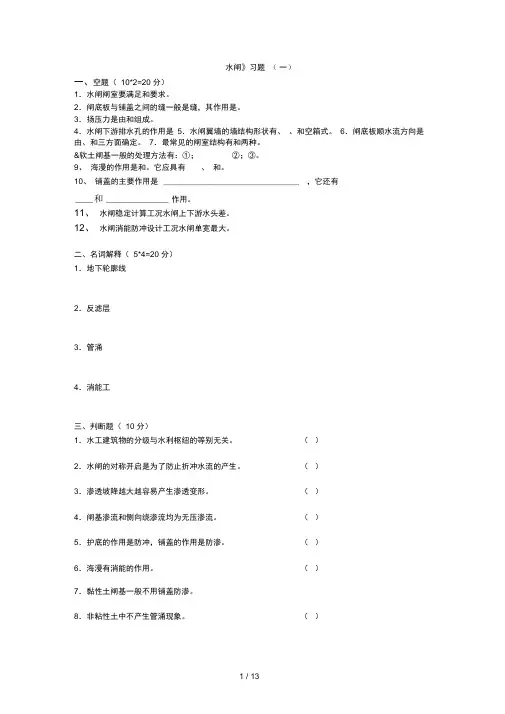

《水闸》习题(一)一、空题（10*2=20分）1．水闸闸室要满足和要求。
2．闸底板与铺盖之间的缝一般是缝，其作用是。
3．扬压力是由和组成。
4．水闸下游排水孔的作用是。
5．水闸翼墙的墙结构形状有、、和空箱式。
6．闸底板顺水流方向是由、和三方面确定。
7．最常见的闸室结构有和两种。
8．软土闸基一般的处理方法有：①；②；③。
9、海漫的作用是和。
它应具有 、和。
10、铺盖的主要作用是________________________________，它还有____和________________作用。
11、水闸稳定计算工况水闸上下游水头差。
12、水闸消能防冲设计工况水闸单宽最大。
二、名词解释（5*4=20分）1．地下轮廓线2．反滤层3．管涌4．消能工三、判断题（10分）1．水工建筑物的分级与水利枢纽的等别无关。
（）2．水闸的对称开启是为了防止折冲水流的产生。
（）3．渗透坡降越大越容易产生渗透变形。
（）4．闸基渗流和侧向绕渗流均为无压渗流。
（）5．护底的作用是防冲，铺盖的作用是防渗。
（）6．海漫有消能的作用。
（）7．黏性土闸基一般不用铺盖防渗。
（）8．非粘性土中不产生管涌现象。
（）9．砂卵石闸基处理的主要问题是强度。
（）10．大型水闸底板一定要用倒置梁法进行结构计算。
（）四、简答题（5*5=25分）1．水闸的工作特点和设计要求各是什么？2．涵洞式水闸闸门后的通气孔有什么作用？3．水闸闸室稳定分析包括哪些内容？4．闸基渗流有哪些危害？5．反滤层的设计原则是什么？一般设计在什么位置？五、作图题（10分）画出重力式翼墙横剖面图并说明它的适用条件。
六、计算题（15分）。
某水闸如图所示：上游水位10.0m，下游水位5.0m，铺盖厚0.4m，底板厚1.0m，反滤层—0.7m，试用直线比例法求：①C=4.0,估算地下轮廓线的长度；②计算底板扬压力大小；③[J]=0.6，校核出口渗透坡降。
《水闸》自测题（二）一、填空题1.水闸是一种低水头的水工建筑物，兼有和的作用，用以、，以满足水利事业的各种要求。
2.水闸按所承担的任务分为闸、闸、闸、闸和闸。
3.水闸由段段和段组成。
4.水闸下游易出现的不利流态有和。
5.消能设计的控制条件一般是上游水位高，闸门开启和单宽流量。
6.底流消能设施有式、式、式三种形式。
7.水闸防渗设计的原则是在高水位侧采用、、等防渗措施，在低水位侧设置设施。
8.闸基渗流计算的方法有法、法和法。
9.改进阻力系数法把复杂的地下轮廓简化成三种典型流段，段及段和段。
10.直线比例法有法和法。
11.闸底板上、下游端一般设有齿墙，因为有利于，并。
12.闸墩的外形轮廓应满足过闸水流、小和大的要求。
13.工作桥的作用是，交通桥的作用是。
14.对于软弱粘性土和淤泥质土，应采用地基处理方法。
二、单项选择题1. （）闸孔形式结构简单、施工方便，但自由泄流时流量系数较小，易产生波状水跃。
A、驼峰堰型B、曲线堰型C、胸墙孔口型D、宽顶堰型2.验算水闸的过流能力时，计算的过流能力与设计流量的差值不得超过（）。
C、±10%D、±3%3.底流消能是在水闸下游产生（）水跃来进行消能的。
A、临界B、淹没C、远驱D、稳定4.混凝土铺盖与底板连接处设（）止水效果较好。
A、沥青麻袋B、紫铜片C、柏油油毛毡D、塑料带5.对于密实的地基或岩基，采用（）底板较合适。
A、整体式B、箱式C、反拱式D、分离式6.在动水中关闭静水中开启的闸门是（）。
A、工作闸门B、检修闸门C、事故闸门D、平面闸门7.适用于弧形闸门侧止水的是（）。
A、P型B、L型C、刀型D、♀型8.水闸翼墙的高度为6~10m，用（）形式的挡土墙较合适。
A、重力式B、扶壁式9、根据底板与闸墩的连接方式不同，平底板可分为整体式和分离式两种，其中整体式底板一般建在（）。
多A.有抗震要求时B.中等密实以上的地基上C.岩基上D.中等密实以下的地基上10、闸墩平面轮廓，其头部常采用半圆形、三角形、曲线形三种，其中水流条件最好的是（）。
A.半圆形B.三角形C.曲线形D.矩形11、水闸连接建筑物中铺盖的主要作用是（）。
A.防冲B.消能C.排水D.防渗12、水闸中的铺盖按材料分，其类型有（）。
多、、A.干砌石铺盖B.粘土铺盖C.混凝土铺盖D.钢筋混凝土铺盖13、当地基承载力较高、高度在5~6m以下时，水闸翼墙的结构形式应采用（）。
A.重力式B.悬臂式C.扶壁式D.空箱式14、海漫的作用是继续消除水流余能，调整流速分布，确保下游河床免受有害冲刷。
它应该具有的特性有（）。
多A.粗糙性B.防渗性C.柔性D.透水性15、水闸中，对于止水的设置下面说法正确的是（）。
A.所有的水平缝要设止水B.所有的垂直缝要设止水C.所有的缝都要设止水D.防渗范围内所有的缝都要设止水16、水闸中的板桩可以延长渗经长度，降低闸室底板的杨压力，对于板桩的设置下面说法正确的是（）。
多A.板桩一般设在下游侧B.板桩一般设在上游侧C.板桩一般设在沙性土中D.板桩一般设在粘性土中17 节制闸的作用是( )。
a、挡水b、泄水c、发电d、分洪18 水闸的抗滑稳定包括( )。
a、地基土的渗流稳定b、闸基土深层滑动稳定c、闸室沿基面的抗滑稳定d、消力池的滑动稳定19 枯水期下闸挡水，洪水期开闸泄水，这个闸可能是( )。
a、节制闸b、进水闸c、分洪闸d、挡潮闸20 闸孔设计的影响因素有。
a、闸底板高程b、闸孔型式c、铺盖d、护坦21 可能设排水孔位置的有( )。
a、上游翼墙b、下游翼墙c、铺盖 d 、护坦三、名词解释1.涵洞式水闸2.节制闸3.折冲水流4.地下轮廓线5.倒置梁法6.不平衡剪力7.圆弧式翼墙8.波状水跃9.抛石防冲槽四、判断题1.闸孔孔数少于8孔时，应采用奇数孔，利于对称开启闸门，改善下游水流条件。
（）2.勃莱法认为渗流在水平方向流动和垂直方向流动，消能效果是不一样的，后者是前者的三倍。
（）3.铺盖的厚度是根据铺盖土料的允许水力坡降值计算确定（）4.铺盖具有较好的防渗效果，所以越长越好（）5.水闸的侧向绕渗为有压渗流，不必考虑侧向防渗措施。
（）6.闸底板的长度只与地基情况有关，与水头无关。
（）7.水闸进行荷载计算时，计算单元为沿水闸轴线方向取单位长度一米，计算各种荷载值的大小（）8.边荷载对底板内力的影响，只与地基性质有关，与施工程序无关。
（）五、简答题1.水闸有哪些工作特点？2.闸底板高程的确定对于大型水闸和小型水闸有何区别？为什么？3.底流消能在闸下产生的淹没水跃的淹没度为多少？能变大或变小吗？4.海漫的作用是什么？对海漫有哪些要求？5.采取哪些工程措施可以防止闸下产生波状水跃及折冲水流？6.对于粘性土地基和砂性土地基地下轮廓的布置有何不同？7.闸墩的墩顶高程如何确定？8. 平面闸门与弧形闸门相比较各有何优缺点？9.当采用混凝土铺盖时，应如何计算作用水闸上的上游水平水压力？并绘图表示。
10.当闸室的抗滑稳定安全系数不满足要求时，应采用哪些措施？11. 水闸联接建筑物的作用？翼墙的布置应注意哪些问题？例1有一座单孔闸，闸孔净宽3.0m ，采用整体式平底板。
上游水深为2.0m ，下游无水，其他尺寸见图4-29。
地基为壤土，地基允许承载力[R]=100kN/m 2。
混凝土底板与地基间摩擦系数f 取0.3 ，[K C ]=1.20，[η]=2.0。
两侧回填土自然重度18 kN/m 3。
，试验算该闸稳定是否满足要求？图4-29 闸室稳定计算图（单位：m ）解 一、基底压力验算（1）完建期（未放水）。
闸室各部分的自重及力矩计算结果列于表4-11。
偏心距（偏向下游） e m =-=-62302339982850075...()基底压力 = P min max..((.)=⨯⨯-982856441600756())34440062..((/)kN m 上游端下游端 基底平均压力 22/100][)/(2.3724.3406.40m kN R m kN p ==+=基底压力分布不均匀系数ηη===400634411620...[]. 表4-11 完建期作用于闸室上的荷载及力矩计算表（对底板底面上游端A 点求矩）垂直力（KN ） 力矩（KN.m ） 部位名称 ↓ ↑ 力臂 （m ） ↘ ↙ 底 板316.83.0 950.4 边墩3.0 1188.0 扣除主门槽 9.6 2.3 22.08 边墩扣除检修门槽 3.6 1.0 3.6 交 通 桥82.654.75392.59排 架 28.0 2.3 64.4 工 作 桥 68.4 2.3 157.32 闸门20.9 2.3 48.07 启 闭 机 2.3 2.3 5.29 边墩背土重 81.03.0243.0合 计982.85(↓)3023.39(↙)注 混凝土重度钢筋混凝土重度 γn kN m =243/;γh kN m =253/ （2）运用期。
作用于闸室上的荷载及力矩计算结果列于表2-12。
表4-12 运用期闸室段作用的荷载及力矩计算表（对底板底面上游端A 点求矩）垂直力（KN ） 水平力（KN ） 力矩（KN.m ） 荷载位名称↓ ↑ → ← 力臂（m ）↘ ↙ 闸室结构自重 982.85 3023.39 P 1 70.56 1.1 77.62 P 222.45 0.2 4.49 上游水压力P 3 6.37 0.73 4.65 下游水压力P 4 5.41 0.17 0.92 浮托力u 1 132 3.0 396.0 渗透压力u 2 126.72 2.0 253.44 板上水重 157.501.05165.38合计 881.63(↓)93.97(→)2625.17(↙ )注 1、闸室结构自重及力矩录自表4-11。
2、P 3为两侧边墩垂直止水片外侧上游面水平水压力。
偏心距（偏上游） e m =-=6226251788163002...()基底压力=P min max..(.=⨯⨯88163644160026())3273412..((/)kN m 上游端下游端基底压力分布不均匀系数 ηη===34132710420...[].二、运用期情况下抗滑稳定计算 抗滑稳定安全系数为k k c c =⨯==03881639397281120....[]. 验算结果，均满足要求。
例2 用倒置梁法计算例题1的底板内力，并校核截面应力是否满足强度要求。
C15混凝土的轴心抗拉强度标准值=1.2Mpa ,拉应力限制系数=0.7，矩形截面抵抗矩的塑性系数tk f ct α=1.55。
m γ 解 根据计算对比，运用期闸门槽下游段底板上均布荷载最大。
1. 单宽板条上均布荷载计算q 自重=1.25kN/m ；水重=0；浮托力=5kN/m ；渗透压力=3.13kN/m ；地基反力q 1q 2q 3q 4=33.16kN/m 。
