面是二维几何元素，是形体上一个有限、非零的区域， 由一个外环和若干个内环确定其范围。
4维几何元素，是由封闭表面围成的有效空间。
6.1.2 平面立体的拓扑关系
6.2 形体的常用模型
6.2.1 线框模型
线框模型用顶点和棱边来表示物体，具有模型 简单、实现方便、运算量小、显示迅速等优点。
6.3 形体的常用表示方法
6.3.1 分解表示
分解表示的原理是：将形体按某种规则分解为 小的更易于描述的部分，每一小部分又可分为更 小的部分，持续分解过程直至每一小部分都能够 直接描述为止。
常用的分解表示方法有：空间位置枚举表示法、 八叉树表示法和单元分解表示法。
6.3.2 构造表示
构造表示是按照生成过程来定义形体的方法， 通常有扫描表示、构造实体几何表示和特征表示 三种。
第6章 几何造型
6.1 简单几何形体
6.1.1 几何元素的定义
1．点
点是最基本的零维几何元素，分为端点、切点和交点 等。在三维（或二维）空间中的点用坐标来定义为(x,y) 或(x,y,z)。
对自由曲线、自由曲面的描述常用三种类型的点： 控制点 数据点 插值点
2．边（线）
边是一维几何元素，是形体内两个相邻面（正则形体） 或多个相邻面（非正则形体）的交界。
实体模型是最高级的模型，它能够完整地表示 物体的所有形状信息，如几何信息、拓扑信息； 能够支持多种运算，如欧拉运算、物性计算、有 限元分析等。
可以在表面模型的基础上采用三种方法来定义 实体：
（1）在定义表面的同时，给出实体存在一侧 的某个点P；
（2）在表面取外法矢来指明实体存在的一侧；
（3）用有向棱边的走向表示表面的外法矢， 以右手法则的指向作为实体存在的一侧。
计算机图形学教案
计算机图形学教案第一章：计算机图形学概述1.1 课程介绍介绍计算机图形学的定义、发展和应用领域解释图形学与图像学的区别1.2 图形学基本概念什么是点、线、面、体坐标系统和变换矢量与标量的概念1.3 图形处理基本技术光栅图形表示方法矢量图形表示方法图形变换技术1.4 图形软件简介Windows图形子系统OpenGL图形库DirectX图形库第二章：二维图形绘制基础2.1 基本绘图命令画点、画线、填充图形使用不同颜色和线型2.2 图形属性设置颜色、线型、字体、大小等属性图形对象的属性和方法2.3 图形变换平移、旋转、缩放镜像和对称矩阵运算2.4 图形裁剪非齐次裁剪齐次裁剪裁剪算法实现第三章：三维图形绘制基础3.1 三维坐标系统右手坐标系和左手坐标系世界坐标系和视图坐标系3.2 三维图形的表示方法三维线条、曲面和体元参数曲线和参数曲面3.3 三维图形变换三维变换（平移、旋转、缩放）四元数和球面插值3.4 光照模型基本光照模型（Lambert、Blinn-Phong）材质属性和纹理映射第四章：图形界面设计4.1 用户界面设计原则设计美观、易用、一致的界面布局、颜色、字体和图标的应用4.2 常用界面控件按钮、输入框、列表框、滑动条等事件处理机制4.3 界面布局方法绝对布局和相对布局表格布局和网格布局4.4 界面美观与用户体验界面美观的要素提高用户体验的方法第五章：图形交互技术5.1 交互技术概述交互技术在图形学中的应用鼠标、键盘和其他输入设备5.2 交互操作选择、拖动、缩放、旋转等操作交互式绘图和建模5.3 事件处理事件类型和事件处理函数回调和事件队列5.4 图形对话框和消息框创建图形对话框和消息框弹出菜单和工具栏设计第六章：图形算法6.1 图形算法概述图形算法的定义和重要性算法评估标准和性能分析6.2 填充算法扫描线填充算法填充规则和多边形分类抗锯齿技术6.3 裁剪算法凸多边形裁剪凹多边形裁剪球面插值和球面贴图6.4 视图转换投影变换（正交、透视）视图矩阵和视锥体视图空间的裁剪第七章：曲面建模7.1 曲面建模基础参数曲面和非参数曲面曲线和曲面的拟合方法7.2 贝塞尔曲线和曲面贝塞尔曲线和曲面的定义贝塞尔族的性质和构造方法7.3 B样条曲线和曲面B样条曲线和曲面的定义B样条族的性质和构造方法7.4 细分曲面细分曲面的基本概念细分曲面的构造算法第八章：渲染技术8.1 渲染基础渲染管线和渲染流程光栅化技术和抗锯齿8.2 材质和光照模型材质属性及其对渲染的影响基于物理的渲染和实时渲染技术8.3 阴影技术软阴影和硬阴影阴影映射技术8.4 全局光照和实时光照全局光照模型（BSSRDF）实时光照模拟（基于物理的渲染）第九章：动画与虚拟现实9.1 动画基础动画的类型和制作方法关键帧动画和动力学模拟9.2 骨骼动画和蒙皮技术骨骼结构和解算方法蒙皮算法的实现9.3 虚拟现实技术虚拟现实的概念和应用领域VR硬件设备和软件平台9.4 增强现实技术增强现实的概念和原理AR应用案例和开发工具第十章：计算机图形学项目实践10.1 项目实践概述项目选题和需求分析项目进度管理和团队协作10.2 项目设计与实现技术选型和工具链选择项目模块划分和实现细节10.3 项目测试与优化功能测试和性能测试优化方法和技巧10.4 项目汇报与总结项目汇报的准备和注意事项项目经验和教训的总结重点解析计算机图形学的基本概念和图形学与图像学的区别图形学中的点、线、面、体的表示和坐标系统、变换图形表示方法：光栅图形和矢量图形图形软件：Windows图形子系统、OpenGL图形库、DirectX图形库二维图形绘制基础：绘图命令、图形属性、图形变换、图形裁剪三维图形绘制基础：三维坐标系统、三维图形表示方法、三维图形变换、光照模型图形界面设计：界面设计原则、常用界面控件、界面布局方法、界面美观与用户体验图形交互技术：交互技术概述、交互操作、事件处理、图形对话框和消息框图形算法：填充算法、裁剪算法、视图转换曲面建模：参数曲面、贝塞尔曲线和曲面、B样条曲线和曲面、细分曲面渲染技术：渲染基础、材质和光照模型、阴影技术、全局光照和实时光照动画与虚拟现实：动画基础、骨骼动画和蒙皮技术、虚拟现实技术、增强现实技术计算机图形学项目实践：项目实践概述、项目设计与实现、项目测试与优化、项目汇报与总结图形学中复杂图形的绘制和处理技术图形算法的优化和性能分析三维图形的纹理映射和曲面建模技术实时渲染技术和基于物理的渲染方法动画制作和虚拟现实应用的开发和实践项目实践中的团队协作和项目管理技巧。
计算机图形学电子教案
计算机图形学电子教案第一章：计算机图形学概述1.1 图形与图像的区别与联系1.2 计算机图形学的基本概念1.3 计算机图形学的发展历程1.4 计算机图形学的主要应用领域第二章：图形表示与建模2.1 图形的基本元素与属性2.2 向量表示法与栅格表示法2.3 图形建模技术2.4 参数曲面与非参数曲面第三章：图形变换3.1 二维变换3.2 三维变换3.3 齐次坐标与变换矩阵3.4 坐标变换在图形处理中的应用第四章：二维图形算法4.1 直线与圆的算法4.2 填充算法4.3 裁剪算法4.4 图形合成算法第五章：三维图形算法5.1 三维图形的算法5.2 光照模型与材质属性5.3 纹理映射与贴图5.4 三维图形的渲染与显示技术第六章：虚拟现实与增强现实6.1 虚拟现实技术的基本概念与原理6.2 虚拟现实系统的硬件与软件设备6.3 虚拟现实技术的应用领域6.4 增强现实技术的基本原理与应用第七章：计算机动画与视频处理7.1 计算机动画的基本概念与类型7.2 动画制作的基本原理与技术7.3 视频处理与压缩技术7.4 动画与视频在计算机图形学中的应用第八章：计算机图形学软件与应用8.1 计算机图形学软件的分类与功能8.2 常见计算机图形学软件介绍8.3 计算机图形学在实际应用中的案例分析8.4 计算机图形学软件的发展趋势第九章：计算机图形学与9.1 计算机图形学与的结合领域9.2 计算机视觉与图形学的关联9.3 机器学习在计算机图形学中的应用9.4 在计算机图形学未来发展中的作用第十章：计算机图形学实验与项目实践10.1 计算机图形学实验概述10.2 常见计算机图形学实验项目介绍10.3 计算机图形学项目实践案例分析10.4 计算机图形学实验与项目实践的意义与价值重点和难点解析一、图形与图像的区别与联系：理解图形和图像在计算机图形学中的定义和区别是基础，重点关注它们的物理表示和应用场景。
二、计算机图形学的基本概念：掌握计算机图形学的定义、目标、任务和研究领域，理解图形系统和图形处理的基本概念。
计算机图形学教案
计算机图形学教案第一章：计算机图形学概述1.1 课程介绍计算机图形学的定义计算机图形学的发展历程计算机图形学的应用领域1.2 图形与图像的区别图像的定义图形的定义图形与图像的联系与区别1.3 计算机图形学的基本概念像素与分辨率矢量与栅格颜色模型图像文件格式第二章：二维图形基础2.1 基本绘图函数画点函数画线函数填充函数2.2 图形变换平移变换旋转变换缩放变换2.3 图形裁剪矩形裁剪贝塞尔曲线裁剪多边形裁剪第三章：三维图形基础3.1 基本三维绘图函数画点函数画线函数填充函数3.2 三维变换平移变换旋转变换缩放变换3.3 光照与材质基本光照模型材质的定义与属性光照与材质的实现第四章：图像处理基础4.1 图像处理基本概念像素的定义与操作图像的表示与存储图像的数字化4.2 图像增强对比度增强锐化滤波4.3 图像分割阈值分割区域生长边缘检测第五章：计算机动画基础5.1 动画基本概念动画的定义与分类动画的基本原理动画的制作流程5.2 关键帧动画关键帧的定义与作用关键帧动画的制作方法关键帧动画的插值算法5.3 骨骼动画骨骼的定义与作用骨骼动画的制作方法骨骼动画的插值算法第六章：虚拟现实与增强现实6.1 虚拟现实基本概念虚拟现实的定义与分类虚拟现实技术的关键组件虚拟现实技术的应用领域6.2 虚拟现实实现技术头戴式显示器（HMD）位置追踪与运动捕捉交互设备与手势识别6.3 增强现实基本概念与实现增强现实的定义与原理增强现实技术的应用领域增强现实设备的介绍第七章：计算机图形学与人类视觉7.1 人类视觉系统基本原理视觉感知的基本过程人类视觉的特性和局限性视觉注意和视觉习惯7.2 计算机图形学中的视觉感知视觉感知在计算机图形学中的应用视觉线索和视觉引导视觉感知与图形界面设计7.3 图形学中的视觉错误与解决方案常见视觉错误分析避免视觉错误的方法提高图形可读性与美观性第八章：计算机图形学与艺术8.1 计算机图形学在艺术创作中的应用数字艺术与计算机图形学的交融计算机图形学工具在艺术创作中的使用计算机图形学与艺术的创新实践8.2 计算机图形学与数字绘画数字绘画的基本概念与工具数字绘画技巧与风格数字绘画作品的创作与展示8.3 计算机图形学与动画电影动画电影制作中的计算机图形学技术3D动画技术与特效制作动画电影的视觉艺术表现第九章：计算机图形学的未来发展9.1 新兴图形学技术的发展趋势实时图形渲染技术基于物理的渲染动态图形设计9.2 计算机图形学与其他领域的融合计算机图形学与的结合计算机图形学与物联网的结合计算机图形学与生物医学的结合9.3 计算机图形学教育的未来发展图形学教育的重要性图形学教育的发展方向图形学教育资源的整合与创新第十章：综合项目实践10.1 项目设计概述项目目标与需求分析项目实施流程与时间规划项目团队组织与管理10.2 项目实施与技术细节项目技术选型与工具使用项目开发过程中的关键技术项目测试与优化10.3 项目成果展示与评价项目成果的展示与推广项目成果的评价与反馈重点和难点解析一、图像的定义与图像的定义，图形与图像的联系与区别1. 学生是否能够理解并区分图像和图形的概念。
计算机图形学电子教案

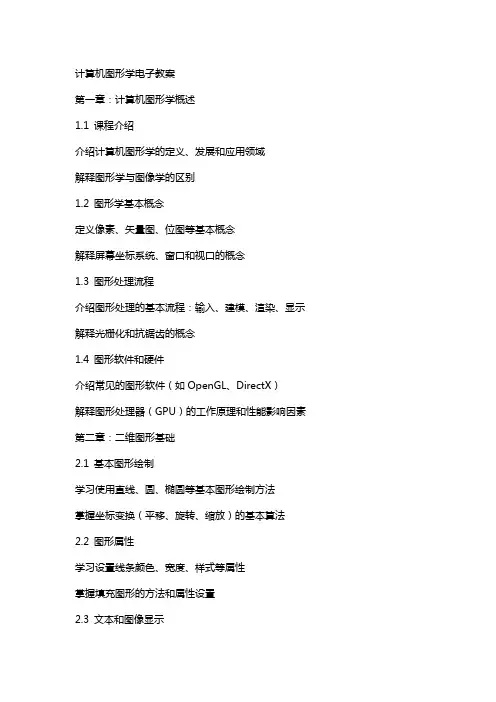

计算机图形学电子教案第一章：计算机图形学概述1.1 课程介绍介绍计算机图形学的定义、发展和应用领域解释图形学与图像学的区别1.2 图形学基本概念定义像素、矢量图、位图等基本概念解释屏幕坐标系统、窗口和视口的概念1.3 图形处理流程介绍图形处理的基本流程：输入、建模、渲染、显示解释光栅化和抗锯齿的概念1.4 图形软件和硬件介绍常见的图形软件（如OpenGL、DirectX）解释图形处理器（GPU）的工作原理和性能影响因素第二章：二维图形基础2.1 基本图形绘制学习使用直线、圆、椭圆等基本图形绘制方法掌握坐标变换（平移、旋转、缩放）的基本算法2.2 图形属性学习设置线条颜色、宽度、样式等属性掌握填充图形的方法和属性设置2.3 文本和图像显示学习使用字体和文本显示方法掌握图像的加载、显示和处理方法2.4 二维动画基础了解动画原理和常见动画技术学习简单动画的实现方法第三章：三维图形基础3.1 三维坐标系统和变换掌握三维坐标系统的定义和转换方法学习三维图形的投影和视图变换算法3.2 基本三维图形绘制学习三维直线、曲面等基本图形的绘制方法掌握光照模型和材质属性设置3.3 三维图形渲染学习三维图形的纹理映射、凹凸映射等渲染技术掌握三维图形着色、光照和阴影的计算方法3.4 三维动画基础了解三维动画原理和常见动画技术学习复杂动画的实现方法第四章：图形用户界面设计4.1 GUI设计原则学习GUI设计的基本原则和界面布局方法掌握常用的GUI组件和控件使用方法4.2 事件处理和输入设备学习事件处理机制和输入设备的使用方法掌握鼠标、键盘等输入设备的交互设计4.3 菜单和对话框设计学习菜单和对话框的设计方法和实现技巧掌握菜单项、菜单栏、工具栏等界面的设计要点4.4 状态栏和工具提示学习状态栏和工具提示的设计和使用方法掌握状态信息的展示和交互设计第五章：图形编程实践5.1 图形编程环境搭建学习图形编程环境的搭建和配置方法掌握基本的图形编程框架和API使用方法5.2 绘制基本图形实现直线、圆、椭圆等基本图形的绘制方法掌握坐标变换和图形属性设置的实践技巧5.3 绘制文本和图像实现文本和图像的显示方法掌握字体加载、图像处理和纹理映射的实践技巧5.4 实现简单动画实现二维和三维动画的绘制方法掌握动画原理和渲染技术的实践应用计算机图形学电子教案第六章：图形算法与数据结构6.1 图形算法概述介绍图形算法的分类和应用场景解释算法复杂度和性能评估6.2 数据结构学习常用的数据结构（如数组、链表、树、图）掌握其在图形处理中的应用和选择原则6.3 填充算法学习扫描线填充、填充规则和抗锯齿技术掌握多边形填充算法的原理和实践6.4 裁剪算法学习简单多边形的裁剪方法掌握裁剪算法的原理和实践第七章：图像处理基础7.1 图像处理概述介绍图像处理的基本概念和应用领域解释图像处理与计算机视觉的区别7.2 图像基本操作学习图像的读取、显示、存储和转换方法掌握图像的点操作、滤波和几何变换7.3 图像增强和复原学习图像增强、去噪和复原的算法掌握图像质量改善的实践方法7.4 图像分割和特征提取学习图像分割和特征提取的算法掌握目标检测和识别的实践技巧第八章：计算机动画与模拟8.1 动画基础介绍动画的类型和制作流程解释帧动画和精灵动画的原理8.2 关键帧动画学习关键帧动画的创建和播放方法掌握动画插值和过渡效果的实现8.3 物理模拟学习物理模拟的基本原理掌握碰撞检测、刚体动力学和粒子系统的实现8.4 动画编辑与播放学习动画编辑工具和播放控制方法掌握动画序列化和资源管理的技术第九章：虚拟现实与增强现实9.1 虚拟现实基础介绍虚拟现实的定义和设备解释虚拟环境的创建和交互方法9.2 虚拟现实技术学习虚拟现实渲染和视觉感知技术掌握虚拟现实应用开发的实践技巧9.3 增强现实基础介绍增强现实的定义和设备解释增强现实图像识别和物体跟踪方法9.4 增强现实应用学习增强现实应用开发的方法掌握增强现实游戏和交互设计的实践技巧第十章：图形学项目实践10.1 项目规划与管理学习项目规划和管理的基本方法掌握项目进度控制和团队协作技巧10.2 图形应用实例分析分析图形应用的案例和实现方法理解图形学技术在实际应用中的应用场景10.3 项目设计与实现设计图形应用项目的架构和功能实现图形界面、交互和图形渲染的技术细节10.4 项目测试与优化学习图形应用项目的测试方法掌握性能优化和错误调试的实践技巧10.5 项目展示与评估学习项目展示和评估的方法掌握项目汇报和成果评价的技巧计算机图形学电子教案第十一章：图形学高级主题11.1 曲面建模学习曲面建模的基本概念和方法掌握参数曲面、隐式曲面和开放曲面的绘制技术11.2 非线性动画了解非线性动画的概念和特点学习关键帧动画以外的动画技术，如动力学和模拟动画11.3 实时渲染技术学习实时渲染的基本概念和挑战掌握基于物理的渲染、全局光照和实时阴影的技术11.4 图形硬件加速了解图形硬件加速的基本原理学习如何利用GPU进行图形渲染和计算加速第十二章：专业图形学应用12.1 游戏开发学习游戏开发的基本流程和工具掌握游戏引擎的使用和游戏设计的实践技巧12.2 影视后期制作了解影视后期制作的基本流程学习三维渲染、特效制作和颜色校正的技术12.3 虚拟现实应用学习虚拟现实应用的设计原则掌握虚拟现实体验的创造和优化的实践技巧12.4 医学可视化了解医学可视化的应用和挑战学习医学图像处理和三维可视化的技术第十三章：图形学的前沿技术13.1 深度学习和图形学了解深度学习在图形学中的应用学习神经网络在图像、风格迁移等领域的应用13.2 增强现实与混合现实学习增强现实和混合现实的区别和联系掌握现实世界和虚拟世界的交互技术13.3 图形学的未来趋势探讨图形学的未来发展趋势了解新兴技术如光场渲染、全息显示等的发展前景第十四章：图形学实验与实践14.1 实验环境搭建学习图形学实验环境的需求和搭建方法掌握图形编程环境的配置和使用14.2 图形学实验项目介绍图形学实验项目的类型和内容学习实验项目的规划和实施方法掌握实验结果分析和总结的技巧14.4 实践案例分析分析图形学实践案例的成功因素学习图形学技术在实际项目中的应用和优化第十五章：图形学教学资源与评估15.1 教学资源建设了解图形学教学资源的需求和类型学习教学资源的创建、整合和共享方法15.2 教学评估与反馈学习教学评估的方法和指标掌握学生学习情况和教学效果的反馈技巧15.3 图形学教育的发展探讨图形学教育的现状和未来发展了解图形学教育在人才培养和创新应用中的作用15.4 图形学课程设计学习图形学课程的整体设计和教学规划掌握课程内容、教学方法和评估体系的构建技巧重点和难点解析计算机图形学的定义、发展和应用领域图形学与图像学的区别二维和三维图形的绘制、变换和渲染方法图形属性、文本和图像显示二维动画和三维动画的实现方法图形用户界面（GUI）设计原则和组件使用图形算法与数据结构（填充、裁剪等）图像处理基础（图像操作、增强和复原）计算机动画与模拟（关键帧动画、物理模拟）虚拟现实与增强现实（VR和AR技术）图形学高级主题（曲面建模、非线性动画）专业图形学应用（游戏开发、影视后期制作）图形学的前沿技术（深度学习、增强现实）图形学实验与实践（实验环境搭建、项目实践）图形学教学资源与评估（教学资源建设、教学评估）图形学中的数学基础（坐标变换、投影等）高级图形算法和数据结构的应用图像处理和计算机动画的算法实现虚拟现实和增强现实的开发实践图形学实验环境搭建和项目实践教学资源的创建、整合和共享教学评估体系的设计和实施。
