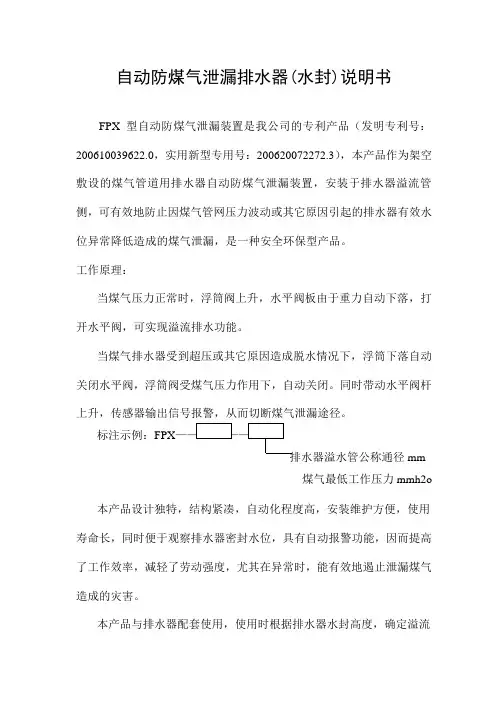

自动防煤气泄漏排水器(水封)说明书

自动防煤气泄漏排水器(水封)说明书

FPX型自动防煤气泄漏装置是我公司的专利产品（发明专利号：200610039622.0，实用新型专用号：200620072272.3），本产品作为架空敷设的煤气管道用排水器自动防煤气泄漏装置，安装于排水器溢流管侧，可有效地防止因煤气管网压力波动或其它原因引起的排水器有效水位异常降低造成的煤气泄漏，是一种安全环保型产品。

工作原理：

当煤气压力正常时，浮筒阀上升，水平阀板由于重力自动下落，打开水平阀，可实现溢流排水功能。

当煤气排水器受到超压或其它原因造成脱水情况下，浮筒下落自动关闭水平阀，浮筒阀受煤气压力作用下，自动关闭。同时带动水平阀杆上升，传感器输出信号报警，从而切断煤气泄漏途径。

标注示例：FPX

mm

煤气最低工作压力mmh2o 本产品设计独特，结构紧凑，自动化程度高，安装维护方便，使用寿命长，同时便于观察排水器密封水位，具有自动报警功能，因而提高了工作效率，减轻了劳动强度，尤其在异常时，能有效地遏止泄漏煤气造成的灾害。

本产品与排水器配套使用，使用时根据排水器水封高度，确定溢流

口高度进而确定本产品安装高度。正常工作时，排水器中充满水至溢流口溢水为止，此时可观察到防煤气泄漏装置指示杆伸出筒外于正常位置，如工作过程中报警器发出报警信号，应观察指示杆位置变化，当指示杆向下降落时，则表明排水器中水位已降落，应及时补水；当观察到指示杆向上顶起时，则表明管网内发生漏气现象应及时予以排除，待恢复到正常情况后，方可继续工作。

注：1）防煤气泄漏装置中密封垫属于易损件，材质采用硅橡胶，隔一段时间须检查维护，以保证系统的密封性。

2）电控箱中电源采用5号1.5V干电池9节，三个月左右须调换更新。

安装调试注意事项：

在运输途中为便于固定（见附图），将锁紧帽与锁紧螺母松开，接近开关接触板与接近开关调整至正常位置，正常位置为筒体内加水至溢流口位置时指示导杆所处的位置。此时接近开关接触板与接近开关之间间隙必须调至4mm之内。控制箱内部运输至现场后打开箱子，箱子内部的电池盒内需装5号1.5V电池9节，安装后箱内部开关处于打开状态，正常时接近开关为常闭型，警灯关闭。当有异常情况发生时，警灯发光，提示巡视人员进行检查维护。
