渐开线花键计算公式

渐开线花键尺寸计算公式

渐开线花键尺寸计算公式
1.渐开线花键齿数计算：
齿数=(节径/渐开线系数)+1
2.渐开线花键齿高计算：
3.渐开线花键齿顶高和齿根高计算：
齿根高=齿高-齿顶高
齿顶高=齿高-0.5*渐开线花键切向厚度
4.渐开线花键切向厚度计算：
切向厚度=花键长度/齿数
以上是一些常用的渐开线花键尺寸计算公式，具体的计算步骤和参数还需要根据具体的设计要求和标准进行调整。

在实际应用中，还需要考虑到花键的材料特性、装配间隙和传动要求等因素，以确保花键的性能和可靠性。

渐开线外花键跨棒距的计算

渐开线外花键跨棒距的计算首先，为了计算外花键跨棒距，我们需要知道以下几个参数：1.渐开线轮副的模数（m）：模数是渐开线轮副的一个基本尺寸参数，代表每个花键上的齿数。

2.渐开线轮副的压力角（α）：压力角是花键与圆周的切线之间的夹角，通常用角度（度）或弧度表示。

3.渐开线轮副花键的齿顶高（h）：齿顶高是花键与圆周的最高点之间的距离。

4.渐开线轮副花键的齿顶宽（b）：齿顶宽是花键的宽度。

5.渐开线轮副花键的侧面角（θ）：侧面角是花键侧面与圆周的夹角。

在渐开线轮副中，外花键跨棒距的计算可以通过以下公式得出：跨棒距= π * m / sin(α)在实际应用中，通常可以事先给定花键齿顶高（h）、齿顶宽（b）和侧面角（θ），然后根据所需的外花键跨棒距来计算模数（m）和压力角（α）。

1.模数的计算公式如下：m = (2 * h * tan(θ)) / b2.压力角的计算公式如下：α = arcsin((π * m) / 跨棒距)通过这些公式，可以根据给定的花键参数和所需的跨棒距来计算出适当的模数和压力角。

需要注意的是，渐开线外花键跨棒距的计算仅适用于标准的渐开线花键形状。

对于特殊形状的花键，可能需要使用不同的计算方法。

在工程设计中，渐开线轮副被广泛应用于各种机械传动装置中，特别是在高精度、高扭矩和高转速的应用中。

准确计算渐开线外花键跨棒距对于确保渐开线轮副的正常运行和性能非常重要。

总之，渐开线外花键跨棒距的计算是通过花键的几何参数和所需的跨棒距来确定的。

这些参数可以根据给定的条件使用相关的公式进行计算。

在设计和应用渐开线轮副时，正确计算外花键跨棒距可以确保轮副的正确配合和优良的性能。

渐开线花键设计计算公式

渐开线花键设计计算公式
一、基本齿形
一、尺寸计算
F D
公差和公差值三、
配合公差指齿槽宽和齿厚的公差、1对外花键的齿厚它是作用齿槽宽的下偏差对内花键的齿槽宽取基孔制H 基本偏差d它们是作用齿厚的上偏差f、e和K=0js=(T+取λ)/2 h、配合尺寸的公差
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I=0.45 3√D+0.001D.
当D＞500mm时，I=0.004D+2.1.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：I=0.45 3√E+0.001E或
I=0.45 3√S+0.001S.
式中D、E和S为mm。

2、L为分度圆周长之半，即L=πmZ/2 mm.
3、公差因素φ=m+0.0125D mm.
4、G为花键长度mm.
非配合尺寸的公差
齿向公差F β
7 14 16 18 19 20 21 22 23 23 24 25 25 27 28 29 30
注：当花键长度g(单位：mm)不为表中数值时，可按6.6条给出的计算式计算。

内花键M值和W值计算
一、内花键量棒测量尺寸的计算公式
D'i=D[tanα-tan(α-Emax/D+invα-inva)] cicibci R D式中：
D'i---量棒的计算直径；R a ci---内花键与量棒接触点上的压力角，以弧度表示，α=cos-1ci。

渐开线花键完整计算

渐开线花键完整计算1、模数是径节制的Dp24，换算公式是25.4÷24≈1.0583。

2、棒间距是用量棒直径和分度圆齿槽宽根据公式算出来的。

计算公式可参考国标。

棒间距的计算公式是由几何学决定的，美标德标都一样。

在量棒直径的选择上各个标准可能会有差异。

3、标准齿形定义为在分度圆上齿厚和齿槽宽相等，而分度圆直径定义为模数×齿数。

分度圆周长=mzπ=2zE，所以E=mπ÷2=1.0583×π÷2≈1.6624，而图里面的齿槽宽比标准的大不少，所以图里的花键不是标准的齿形，也就是说是带变位系数的，也就是说实际上分度圆不是等分齿距的，内花键的齿槽宽是大于内花键的齿厚的。

所以图里真实的齿槽宽需要根据棒间距和量棒直径逆推算。

4、实际齿槽宽就是根据棒间距的实际测量值逆推算出来的，最大最小实际齿槽宽分别对应着棒间距的最大最小值。

作用齿槽宽是考虑到花键的几何公差后的最大实体边界对应的齿槽宽。

花键加工过程中，齿距会有误差，24个齿就对应有24个齿距，都可能会有误差；齿形会有误差，齿形也叫齿廓就是那条渐开线，几何上是一条平滑的曲线，但现实中是锯齿状凹凸不平的；齿向会有误差，齿向误差也叫螺旋线误差，就是看齿宽两侧渐开线对应的点在齿面上画过去的线是平的还是鼓的，还是左歪还是右歪。

以上3种误差的存在，会造成内花键的实体边界不在几何学上的位置上。

内外花键配合实际上是广义的轴孔配合，公差原则也是存在的，基本上等于采用包容原则。

5、大小径在几何上的约束没那么多。

大径不超出齿廓两侧渐开线的交点，小径不小于基圆，然后配对的内外花键大小径之间互相留点间隙，在几何上就不会有什么干涉。

但在受力上，小径要根据外花键的齿根强度取舍。

一般只要不根切问题都不大。

如果需要标准背书，大小径也可以按照标准给的比例系数确定。

6、题主的图挺像我一客户的风格，都是参数栏放图纸左下角，参数栏也不给齿形齿向齿累公差，令人无法直观判断精度等级以及参数之间是否会有矛盾。

渐开线花键计算范文

渐开线花键计算范文
要计算渐开线花键，首先需要知道的是一个圆的半径和另一个圆的半
径以及这两个圆的距离。

在这个基础上可以计算出渐开线花键的各项参数。

首先，需要对源圆进行旋转角度的计算。

这个角度可以通过源圆的半
径和另一个圆的半径得到：
θ=r/R
其中，θ为旋转角度，r为源圆的半径，R为另一个圆的半径。

然后，可以计算出绘制渐开线花键所需要的轨迹点的坐标，以及相应
的波峰和波谷位置。

可以通过以下公式进行计算：
x = (r + R) * cos(θ) - P * cos((r + R) / R * θ)
y = (r + R) * sin(θ) - P * sin((r + R) / R * θ)
其中，x和y分别为轨迹点的坐标，r为源圆的半径，R为另一个圆
的半径，θ为旋转角度，P为源圆的周长。

通过计算出的轨迹点的坐标，可以得到渐开线花键的形状。

渐开线花
键的形状可以通过连接相邻两个轨迹点来得到，这样便可以得到一个闭合
的曲线。

在计算过程中，可能需要考虑一些特殊情况。

比如当半径为0时，即
源圆和另一个圆重合时，可以得到一条直线。

还有可能需要进行参数化的
处理，例如通过指定一个角度范围来计算出特定的部分渐开线花键。

总结起来，计算渐开线花键的过程涉及到源圆的半径、另一个圆的半径、两个圆的距离以及旋转角度的计算，然后通过计算出的角度来确定轨迹点的坐标，进而得到渐开线花键的形状。

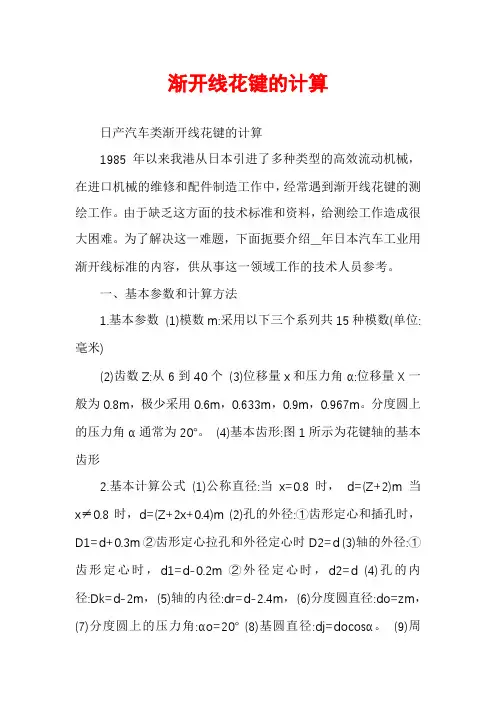

渐开线花键的计算

渐开线花键的计算日产汽车类渐开线花键的计算1985年以来我港从日本引进了多种类型的高效流动机械，在进口机械的维修和配件制造工作中，经常遇到渐开线花键的测绘工作。

由于缺乏这方面的技术标准和资料，给测绘工作造成很大困难。

为了解决这一难题，下面扼要介绍__年日本汽车工业用渐开线标准的内容，供从事这一领域工作的技术人员参考。

一、基本参数和计算方法1.基本参数(1)模数m:采用以下三个系列共15种模数(单位:毫米)(2)齿数Z:从6到40个(3)位移量x和压力角α:位移量X一般为0.8m，极少采用0.6m，0.633m，0.9m，0.967m。

分度圆上的压力角α通常为20°。

(4)基本齿形:图1所示为花键轴的基本齿形2.基本计算公式(1)公称直径:当x=0.8时，d=(Z+2)m 当x≠0.8时，d=(Z+2x+0.4)m (2)孔的外径:①齿形定心和插孔时，D1=d+0.3m ②齿形定心拉孔和外径定心时D2=d (3)轴的外径:①齿形定心时，d1=d-0.2m ②外径定心时，d2=d (4)孔的内径:Dk=d-2m，(5)轴的内径:dr=d-2.4m，(6)分度圆直径:do=zm，(7)分度圆上的压力角:αo=20° (8)基圆直径:dj=docosα。

(9)周节:to=πm. (10)基节:tj=tocosα。

式中:α′1――轴用量棒中心压力角。

U――测轴跨棒距用量棒直径。

见图2 ②孔的跨棒距尺寸a1――孔用量棒中心压力角。

式中:V――测孔跨棒距用量棒直径，见图2，u和V数值从表1可查得。

图2中:V1――量棒削去后的尺寸，V1可从表1中查出。

当m=1时的跨棒距可从表1中直接查得，将该数值乘以模数即是量值的公称尺寸。

(16)当x≠0.8时的跨棒距及有关数值从表2中查得。

表2代号M′2，M′1，dP2，dV2和dP1见图3注:带*者量棒直径用1.8667mm。

n，K1与K2与模数无关。

渐开线内花键参数

渐开线内花键参数一、渐开线内花键的基本概念渐开线内花键，是一种用于连接轴与齿轮、齿条等传动部件的键槽结构。

它具有良好的传动性能和可靠性，广泛应用于各类机械设备的动力传动系统中。

渐开线内花键的特点是轴向定位准确、传递扭矩大、磨损小、噪音低。

二、渐开线内花键的参数分类渐开线内花键的参数主要分为两类：结构参数和传动参数。

1.结构参数：包括花键齿数、齿高、齿宽、齿形角等，这些参数决定了花键的形状和尺寸。

2.传动参数：包括模数、压力角、齿距等，这些参数影响了花键的传动性能和强度。

三、渐开线内花键参数的计算方法1.计算花键的模数：模数（m）是花键的一个重要参数，计算公式为：m = T/πd，其中T为传递扭矩，d为花键轴直径。

2.计算花键的压力角：压力角（α）决定了花键的传动性能，计算公式为：α = arctan（m/πd）。

3.计算花键的齿高和齿宽：齿高（h）和齿宽（b）与花键的模数、压力角有关，计算公式为：h = m * tanα，b = m * cosα。

四、渐开线内花键参数的应用领域1.工业领域：渐开线内花键广泛应用于各类工业设备的传动系统，如汽车、摩托车、工程机械等。

2.航空航天领域：在航空、航天等重要领域，渐开线内花键用于连接高速、高扭矩的传动部件，保证传动系统的稳定性和可靠性。

3.军事领域：渐开线内花键在军事领域也有广泛应用，如装甲车辆、舰艇等传动系统。

五、总结与展望渐开线内花键作为一种重要的传动部件，其参数的合理设计对传动性能和强度具有重要意义。

随着科技的发展，未来渐开线内花键在材料、制造工艺、传动性能等方面有望取得更多突破，为各类领域提供更为高效、可靠的传动解决方案。

同时，研究人员还需不断探索新的设计方法和计算理论，以满足日益严苛的应用需求。

渐开线花键的设计计算

渐开线花键的设计计算渐开线花键的设计计算D=mZ=1、25*24＝302、基圆直径Db：Db＝mZCOSαD＝1、25*24*cos30＝25、983、齿距p：p=πm=1、25π=3、9274、内花键大径基本尺寸Dei：Dei＝m(Z+1、5)=1、25*(24+1、5)=31、8755、内花键大径下偏差：06、内花键大径公差：IT12－14，取IT12，公差值0、2 57、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1、25*(24+1)+2*0、125=31、58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28、62+2*0、125=28、879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E：E=0、5πm=0、5*π*1、25=1、96311、作用齿槽宽EV：EV＝0、5πm＝1、96312、作用齿槽宽最小值EVmin：EVmin＝0、5πm＝1、96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1、963+0、137=2、100，其中Τ+λ查机械设计手册，为0、13714、实际齿槽宽最小值Emin：Emin＝EVmin+λ＝1、963+0、048＝2、011 其中λ值查机械设计手册，为0、04815、作用齿槽宽最大值EVmax：EVmax＝Emax－λ＝2、100－0、048＝2、05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1、25*（24+1）＝31、2518、外花键大径上偏差esV/tanαD：19、外花键大径公差：查机械设计手册，为0、1620、外花键渐开线起始圆直径最大值DFemax：DFemax=2 ＝28、62 其中：Db=25、98 D=30 αD=30 hs=0、6m=0、6*1、25=0、75esV/tanαD=021、外花键小径基本尺寸Die：Die＝m(Z－1、5)＝28、12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。

渐开线花键计算说明

基于GB/T17855-1999方法的端面花键齿承载能力计算1.术语、代号及说明2.计算(渐开线花键)2.1名义切向力FtFt=2000×T/D本例：Ft=2000×T÷19.098=104.72T N2.2单位载荷WW=Ft/z×l×cosαD本例：W=104.72T/24×25×cos34°=0.2105T N/mm2.3系数（1）使用系数K1（2）齿侧间隙系数K2当花键副的受力状态如图1所示时，渐开线花键或矩形花键的各键齿上所受的载荷大小，除取决于键齿弹性变形大小外，还取决于花键副的侧隙大小。

在压轴力的作用下，随着侧隙的变化(一半圆周间隙增大，另一半圆周间隙减小)，内花键与外花键的两轴线将出现一个相对位移量e0。

其位移量e0的大小与花键的作用侧隙(间隙)大小和制造精度高低等因素有关。

产生位移后，使载荷分布在较少的键齿上(对渐开线花键失去了自动定心的作用)，因而影响花键的承载能力。

此影响用齿侧间隙系数K2予以考虑.通常K2=1.1～3.0。

当压轴力较小、花键副的精度较高时，可取K2=1.1～1.5;当压轴力较大、花键副的精度较低时，可取K2=2.0～3.0;当压轴力为零、只承受转矩时，K2=1.0。

图1 只承受压轴力F、无转矩T，内外花键的位置（3）分配系数K3花键副的内花键和外花键的两轴线在同轴状态下，由于其齿距累积误差(分度误差)的影响，使花键副的理论侧隙(单齿侧隙)不同，各键齿所受载荷也不同。

这种影响用分配系数K3予以考虑。

对于磨合前的花键副，当精度较高时(按GB/T 1144标准为精密级的矩形花键或精度等级按GB/T3478.1标准为5级或高于5级时)，K3=1.1～1.2;当精度较低时(按GB/Tll44标准为一般用的矩形花键或精度等级按GB/T3478.1标准低于5级时)，K3=1.3～1.6。

对于磨合后的花键副，各键齿均参与工作，且受载荷基本相同时，取K3=1.0。

渐开线花键键公法线和跨棒距的计算

渐开线花键键公法线和跨棒距的计算渐开线花键键公法线（Helical Gear Pitch Line）和跨棒距（Root Distance）是花键键的两个主要参数，它们决定了花键键的性能及工作情况。

在计算渐开线花键键公法线和跨棒距时，应该充分考虑花键键的角度及合齿参数等因素，这不仅有利于获得更加准确的参数，也是对花键键质量和性能的保证。

一、渐开线花键键公法线
公法线（P）=√（Mx2+My2+2×Mx×My×cosα）
其中，Mx为横向距离，即任意两齿根间横向的距离，单位：mm；My 为斜向距离，即任意两齿根之间斜向的距离，单位：mm；α为立体角，即任意两齿根之间的立体角度，单位：°。

二、跨棒距
跨棒距是指任意两齿根间的垂直距离，也可称之为横切面距离或根部距离。

由于花键键的公法线和跨棒距存在一定的关系，因此，跨棒距的计算也不可忽视。

一般情况下，跨棒距可以用下面的公式来计算：。

渐开线花键计算公式及参数标注

渐开线花键计算公式及参数标注一、渐开线花键图形圆柱直齿渐开线花键30°平齿根、30°圆齿根、37.5°圆齿根和45°圆齿根，见下图：二、渐开线花键的计算见注③三、渐开线花键的标注1.一般规定在零件图样上,应给出制造花键时所需的全部尺寸、公差和参数,列出参数表,表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿跟圆弧最小径曲率半径及其偏差、以及按GB/T3478.5与选用的检验方法有关的相应项目。

也可列出其他项目，例如：大径、小径及其偏差、M值和W 值等项目，必要时画出齿形放大图。

2.标注示例在有关图样和技术文件中,需要标记时,应符合如下规定:内花键:INT外花键:EXT花键副:INT/EXT齿数:z(前面加齿数值)模数:m(前面加模数值)30°平齿根:30P30°圆齿根:30R37.5°圆齿根:37.545°圆齿根:4545°直线齿形圆齿根:45ST公差等级:4、5、6或7配合类别:H(内花键);k、js、h、f、e或d(外花键)标准号:GB/T3478.1-2008示例1：花键副,齿数24,模数2.5、30°圆齿根,公差等级为5级,配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30R×5H/5h GB/T3478.1-2008内花键:I NT 24z×2.5m×30R×5H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例2：花键副,齿数24、模数2.5、内花键为30°平齿根、公差等级为6级；外花键为30°圆齿根、公差等级为5级、配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30P/R×6H/5h GB/T3478.1-2008内花键:INT 24z×2.5m×30P×6H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例3：花键副,齿数24、模数2.5、37.5°圆齿根、公差等级6级、配合类别为H/h。

度压力角渐开线花键设计公式

度压力角渐开线花键设计公式
在设计渐开线花键时，压力角是一个重要的参数。

压力角是指花键工
作时，压力线与法线之间的夹角。

理想情况下，压力角应该尽量小，以减
小花键的开端载荷和磨损。

度压力角渐开线花键设计公式通过考虑压力角
的变化，以获得更好的性能。

1.渐开线参数计算：
首先，需要确定渐开线的参数。

渐开线参数包括宽度系数b和压力角theta。

宽度系数b是花键的一个尺寸参数，用于确定花键的宽度。

一般来说，宽度系数取值范围为0.1到0.5之间。

压力角theta是花键工作时花键压力面与法线之间的夹角。

压力角的
取值范围一般为10度到30度之间。

2.渐开线花键尺寸计算：
渐开线花键尺寸计算主要包括花键长度L和端面半径R。

花键长度L是花键的一个重要尺寸参数，用于确定花键的长短。

L = (1+3b)*d / (2*tan(theta))
其中，d为花键的直径。

端面半径R是花键的一个尺寸参数，用于确定花键的强度。

端面半径
的计算公式如下：
R=d/6
其中，d为花键的直径。

综上所述，度压力角渐开线花键设计公式主要包括渐开线参数计算和渐开线花键尺寸计算两个部分。

通过这些公式，可以根据需要设计出满足特定要求的渐开线花键。

在实际应用中，还需要考虑其他因素，如载荷、材料强度等，并进行合理的工程设计。

渐开线花键计算说明

基于GB/T17855-1999方法的端面花键齿承载能力计算1.术语、代号及说明2.计算(渐开线花键)2.1名义切向力FtFt=2000×T/D本例：Ft=2000×T÷19.098=104.72T N2.2单位载荷WW=Ft/z×l×cosαD本例：W=104.72T/24×25×cos34°=0.2105T N/mm2.3系数（1）使用系数K1（2）齿侧间隙系数K2当花键副的受力状态如图1所示时，渐开线花键或矩形花键的各键齿上所受的载荷大小，除取决于键齿弹性变形大小外，还取决于花键副的侧隙大小。

在压轴力的作用下，随着侧隙的变化(一半圆周间隙增大，另一半圆周间隙减小)，内花键与外花键的两轴线将出现一个相对位移量e0。

其位移量e0的大小与花键的作用侧隙(间隙)大小和制造精度高低等因素有关。

产生位移后，使载荷分布在较少的键齿上(对渐开线花键失去了自动定心的作用)，因而影响花键的承载能力。

此影响用齿侧间隙系数K2予以考虑.通常K2=1.1～3.0。

当压轴力较小、花键副的精度较高时，可取K2=1.1～1.5;当压轴力较大、花键副的精度较低时，可取K2=2.0～3.0;当压轴力为零、只承受转矩时，K2=1.0。

图1 只承受压轴力F、无转矩T，内外花键的位置（3）分配系数K3花键副的内花键和外花键的两轴线在同轴状态下，由于其齿距累积误差(分度误差)的影响，使花键副的理论侧隙(单齿侧隙)不同，各键齿所受载荷也不同。

这种影响用分配系数K3予以考虑。

对于磨合前的花键副，当精度较高时(按GB/T 1144标准为精密级的矩形花键或精度等级按GB/T3478.1标准为5级或高于5级时)，K3=1.1～1.2;当精度较低时(按GB/Tll44标准为一般用的矩形花键或精度等级按GB/T3478.1标准低于5级时)，K3=1.3～1.6。

对于磨合后的花键副，各键齿均参与工作，且受载荷基本相同时，取K3=1.0。

花键计算

30°渐开线花键的设计计算已知：m=Z=24αD=30°1、分度圆直径D： D=mZ=*24＝302、基圆直径Db： Db＝mZCOSαD＝*24*cos30＝3、齿距p： p=πm=π=4、内花键大径基本尺寸Dei： Dei＝m(Z+=*(24+=5、内花键大径下偏差： 06、内花键大径公差：IT12－14，取IT12，公差值7、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=*(24+1)+2*=8、内花键小径基本尺寸Dii：Dii=DFemax+2CF=+2*=9、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E： E=πm=*π*=11、作用齿槽宽EV： EV＝πm＝12、作用齿槽宽最小值EVmin： EVmin＝πm＝13、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=+=，其中Τ+λ查机械设计手册，为14、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝+＝其中λ值查机械设计手册，为15、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝－＝16、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝*（24+1）＝18、外花键大径上偏差esV/tanαD： 019、外花键大径公差：查机械设计手册，为20、外花键渐开线起始圆直径最大值DFemax：DFemax=2 ＝其中：Db= D=30 αD=30° hs=0.6m=*=esV/tanαD=021、外花键小径基本尺寸Die： Die＝m(Z－＝22、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。
