变压器差动保护试验方法
完整的变压器差动保护调试和验证方法
完整的变压器差动保护调试和验证方法变压器差动保护是一种常用的保护装置，用于保护变压器免受内部故障以及外部短路故障的影响。
为了确保差动保护能够可靠地工作，需要对其进行调试和验证。
下面将详细介绍完整的变压器差动保护调试和验证方法。
一、调试方法：1.检查保护装置的接线是否正确。
检查差动保护装置与变压器的CT （电流互感器）接线是否正确，确保保护装置能够准确测量输入和输出电流。
2.对CT进行检定。
使用专业的CT测试仪对CT进行检定，测量CT的变比、二次回路电阻等参数，确保CT工作正常。
3.调整差动保护装置的参数。
根据变压器的参数和保护装置的要求，设置合适的差动电流定值和时间延迟等参数。
4.模拟故障事件进行测试。
通过人工模拟变压器的内部短路故障或外部短路故障，观察差动保护装置的动作情况。
同时，还可以利用保护回路测试仪模拟故障事件，测试保护装置的灵敏度和可靠性。
二、验证方法：1.进行整套装置的一次性测试。
通过对整个差动保护装置进行一次性测试，包括保护装置的所有功能和功能组合的验证，确保差动保护装置能够正常工作。
2.进行稳态和动态特性测试。
测试差动保护装置的稳态特性，包括固定和变化的负荷电流等情况下的响应速度和误动作情况。
同时，还需要测试差动保护装置的动态特性，包括起动和闭锁时的动作时间和误动作情况。
3.进行电流差动特性测试。
通过让一定量的故障电流流过变压器的输入和输出侧CT，并观察差动保护装置的动作情况，验证其能够可靠地检测和保护变压器。
4.进行接地故障测试。
在变压器的输入或输出线路中引入接地故障，并观察差动保护装置的动作情况，以验证其对接地故障的保护能力。
5.进行保护可靠性测试。
通过长时间的持续运行和重复测试，验证差动保护装置的稳定性和可靠性。
同时，进行周期性的差动保护装置的校验和定期的维护，确保其长期可靠工作。
总结：变压器差动保护调试和验证方法包括接线检查、CT检定、参数调整、故障模拟测试等步骤，通过这些步骤可以确保差动保护装置能够可靠地保护变压器。
变压器差动保护试验方法
变压器差动保护试验方法第一，绕组电压比差动试验。
该试验是通过加载不同的变压器绕组，在不同测点进行电压测量，然后计算电压差值来验证绕组之间的电压比差动。
具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置等。
2.进行变压器空载试验，记录各测点的电压值。
3.按照试验参数设置电流，对绕组进行加载试验。
4.在各测点测量电压，计算电压差值。
5.比较计算得到的电压差值与设定的差动值，如差值在允许范围内，则差动保护正常。
第二，同侧相位关系试验。
该试验是通过对变压器同侧绕组的相位关系进行检查，以保证差动保护系统的相位一致。
具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置等。
2.进行变压器空载试验，记录各测点的相位关系。
3.按照试验参数设置电流，对绕组进行加载试验。
4.在各测点测量电压和相位，检查相位关系是否一致。
5.如相位关系一致，则差动保护正常。
第三，误差变换试验。
该试验是通过对差动保护变压器继电器进行误差变换试验，以验证差动保护系统的测量误差是否满足要求。
具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置以及变比等。
2.进行变压器空载试验，记录各测点的电压和相位值。
3.按照试验参数设置电流，对绕组进行加载试验。
4.在继电器的输出端口测量电流，计算误差。
5.比较计算得到的误差与设定的误差范围，如误差在合理范围内，则差动保护正常。
第四，保护性校验试验。
该试验是通过在差动保护系统感应线圈内引入额外的故障源，观察差动保护系统的动作情况，以确保差动保护装置对变压器故障进行准确快速的切除。
1.在差动保护系统的感应线圈内接入故障源。
2.设置故障源的类型和参数，例如短路故障。
3.观察差动保护系统的动作情况，包括动作时间、动作电流等。
4.比较观察结果与设定的保护动作要求，如满足要求，则差动保护正常。
总结起来，变压器差动保护试验方法主要包括绕组电压比差动试验、同侧相位关系试验、误差变换试验以及保护性校验试验等。

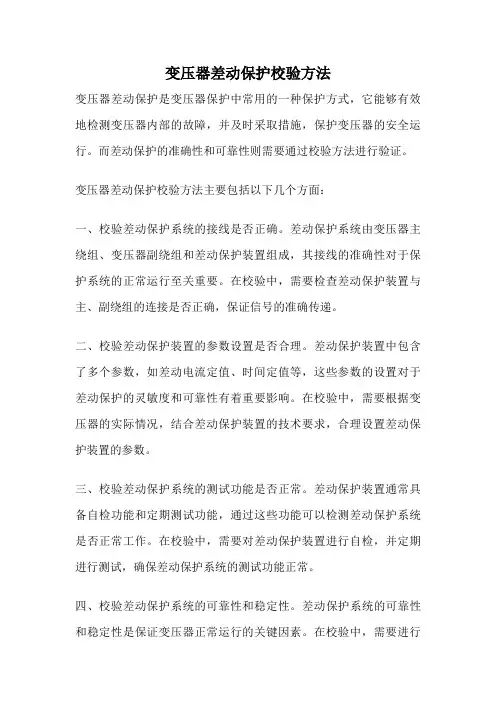

变压器差动保护校验方法
变压器差动保护校验方法变压器差动保护是变压器保护中常用的一种保护方式，它能够有效地检测变压器内部的故障，并及时采取措施，保护变压器的安全运行。
而差动保护的准确性和可靠性则需要通过校验方法进行验证。
变压器差动保护校验方法主要包括以下几个方面：一、校验差动保护系统的接线是否正确。
差动保护系统由变压器主绕组、变压器副绕组和差动保护装置组成，其接线的准确性对于保护系统的正常运行至关重要。
在校验中，需要检查差动保护装置与主、副绕组的连接是否正确，保证信号的准确传递。
二、校验差动保护装置的参数设置是否合理。
差动保护装置中包含了多个参数，如差动电流定值、时间定值等，这些参数的设置对于差动保护的灵敏度和可靠性有着重要影响。
在校验中，需要根据变压器的实际情况，结合差动保护装置的技术要求，合理设置差动保护装置的参数。
三、校验差动保护系统的测试功能是否正常。
差动保护装置通常具备自检功能和定期测试功能，通过这些功能可以检测差动保护系统是否正常工作。
在校验中，需要对差动保护装置进行自检，并定期进行测试，确保差动保护系统的测试功能正常。
四、校验差动保护系统的可靠性和稳定性。
差动保护系统的可靠性和稳定性是保证变压器正常运行的关键因素。
在校验中，需要进行一系列的实验和测试，如故障模拟测试、动作试验等，以验证差动保护系统的可靠性和稳定性。
通过以上校验方法，可以有效地验证变压器差动保护的准确性和可靠性。
在实际应用中，校验工作应该与差动保护装置的选型、安装和调试配合进行，确保差动保护系统的正常运行。
变压器差动保护校验方法是保证差动保护系统正常运行的重要环节。
通过正确的接线、合理的参数设置、正常的测试功能以及可靠的可靠性和稳定性测试，可以保证差动保护系统的准确性和可靠性。
在实际应用中，需要严格按照校验方法进行操作，并不断总结和改进，提高差动保护系统的性能和可靠性，以确保变压器的安全运行。

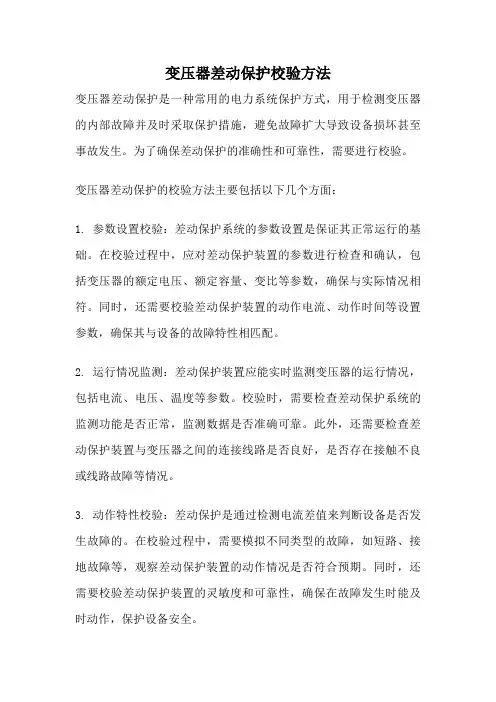

变压器差动保护校验方法
变压器差动保护校验方法变压器差动保护是一种常用的电力系统保护方式，用于检测变压器的内部故障并及时采取保护措施，避免故障扩大导致设备损坏甚至事故发生。
为了确保差动保护的准确性和可靠性，需要进行校验。
变压器差动保护的校验方法主要包括以下几个方面：1. 参数设置校验：差动保护系统的参数设置是保证其正常运行的基础。
在校验过程中，应对差动保护装置的参数进行检查和确认，包括变压器的额定电压、额定容量、变比等参数，确保与实际情况相符。
同时，还需要校验差动保护装置的动作电流、动作时间等设置参数，确保其与设备的故障特性相匹配。
2. 运行情况监测：差动保护装置应能实时监测变压器的运行情况，包括电流、电压、温度等参数。
校验时，需要检查差动保护系统的监测功能是否正常，监测数据是否准确可靠。
此外，还需要检查差动保护装置与变压器之间的连接线路是否良好，是否存在接触不良或线路故障等情况。
3. 动作特性校验：差动保护是通过检测电流差值来判断设备是否发生故障的。
在校验过程中，需要模拟不同类型的故障，如短路、接地故障等，观察差动保护装置的动作情况是否符合预期。
同时，还需要校验差动保护装置的灵敏度和可靠性，确保在故障发生时能及时动作，保护设备安全。
4. 报警和保护功能校验：差动保护装置应具备报警和保护的功能，当设备发生故障时能及时报警并采取保护措施。
在校验过程中，需要检查差动保护装置的报警和保护功能是否正常，是否能准确判断故障类型，并能发出相应的报警信号或动作指令。
5. 联锁功能校验：差动保护装置通常需要与其他保护装置进行联锁，以实现全面的保护。
在校验过程中，需要检查差动保护装置的联锁功能是否正常，是否与其他保护装置实现了正确的联锁逻辑。
同时，还需要校验差动保护装置的自检功能和自动复归功能，确保系统能够及时发现故障并自动进行恢复。
变压器差动保护的校验方法是一个多方面的工作，从参数设置到运行情况监测，再到动作特性、报警保护以及联锁功能的校验，需要全面而系统地检查差动保护装置的各项功能和性能。

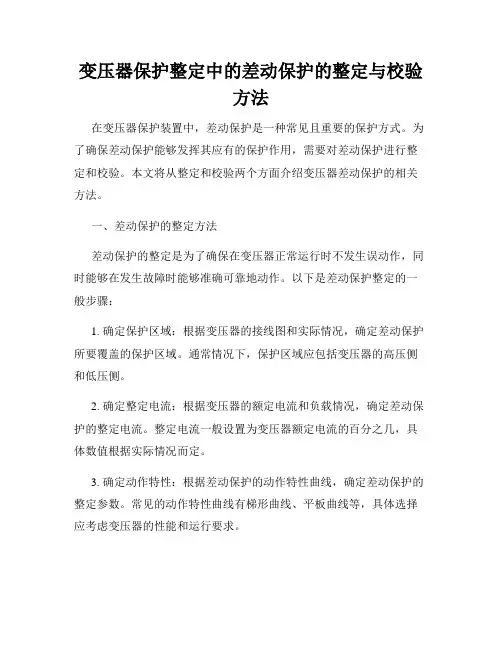

变压器保护整定中的差动保护的整定与校验方法
变压器保护整定中的差动保护的整定与校验方法在变压器保护装置中，差动保护是一种常见且重要的保护方式。
为了确保差动保护能够发挥其应有的保护作用，需要对差动保护进行整定和校验。
本文将从整定和校验两个方面介绍变压器差动保护的相关方法。
一、差动保护的整定方法差动保护的整定是为了确保在变压器正常运行时不发生误动作，同时能够在发生故障时能够准确可靠地动作。
以下是差动保护整定的一般步骤：1. 确定保护区域：根据变压器的接线图和实际情况，确定差动保护所要覆盖的保护区域。
通常情况下，保护区域应包括变压器的高压侧和低压侧。
2. 确定整定电流：根据变压器的额定电流和负载情况，确定差动保护的整定电流。
整定电流一般设置为变压器额定电流的百分之几，具体数值根据实际情况而定。
3. 确定动作特性：根据差动保护的动作特性曲线，确定差动保护的整定参数。
常见的动作特性曲线有梯形曲线、平板曲线等，具体选择应考虑变压器的性能和运行要求。
4. 确定整定参数：根据变压器的特性、接线方式和运行要求，确定差动保护的整定参数。
整定参数包括时间定值、灵敏系数等，可以根据经验值或者故障模拟等方法确定。
二、差动保护的校验方法差动保护的校验是为了验证整定参数的准确性和保护装置的可靠性。
以下是差动保护校验的一般步骤：1. 检查接线：首先，检查差动保护装置的接线情况，确保连接正确可靠。
同时，还应检查变压器主绕组和各侧绕组之间的连接，确保变压器内部电路的连通性。
2. 模拟故障：通过模拟故障的方式进行校验，例如在变压器的高压侧或低压侧接入故障电阻、故障电容等。
模拟故障时，需要记录差动保护的动作时间和动作电流，与整定参数进行对比。
3. 调整整定参数：如果校验结果与整定参数存在较大偏差，需要进行整定参数的调整。
可以通过调整灵敏系数、时间定值等参数来准确匹配差动保护的整定与校验结果。
4. 验证保护可靠性：校验完成后，需要进行保护可靠性的验证。
可以通过变压器的正常运行和模拟故障实验等方式来验证差动保护的可靠性和准确性。

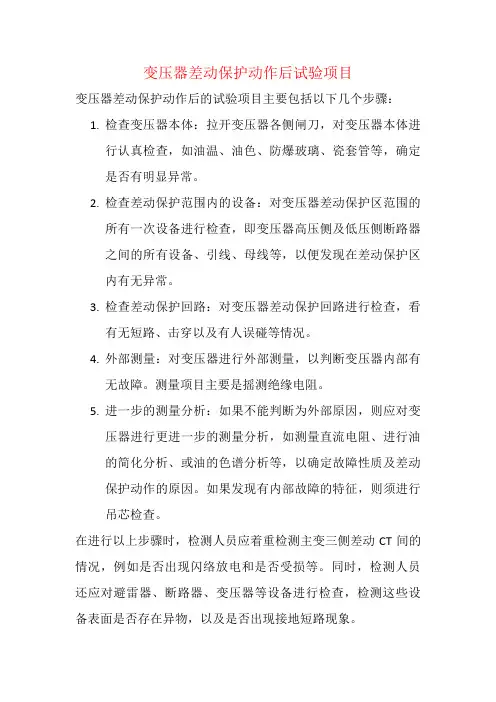

变压器差动保护动作后试验项目
变压器差动保护动作后试验项目
变压器差动保护动作后的试验项目主要包括以下几个步骤：
1.检查变压器本体：拉开变压器各侧闸刀，对变压器本体进
行认真检查，如油温、油色、防爆玻璃、瓷套管等，确定是否有明显异常。
2.检查差动保护范围内的设备：对变压器差动保护区范围的
所有一次设备进行检查，即变压器高压侧及低压侧断路器之间的所有设备、引线、母线等，以便发现在差动保护区内有无异常。
3.检查差动保护回路：对变压器差动保护回路进行检查，看
有无短路、击穿以及有人误碰等情况。
4.外部测量：对变压器进行外部测量，以判断变压器内部有
无故障。
测量项目主要是摇测绝缘电阻。
5.进一步的测量分析：如果不能判断为外部原因，则应对变
压器进行更进一步的测量分析，如测量直流电阻、进行油的简化分析、或油的色谱分析等，以确定故障性质及差动保护动作的原因。
如果发现有内部故障的特征，则须进行吊芯检查。
在进行以上步骤时，检测人员应着重检测主变三侧差动CT间的情况，例如是否出现闪络放电和是否受损等。
同时，检测人员还应对避雷器、断路器、变压器等设备进行检查，检测这些设备表面是否存在异物，以及是否出现接地短路现象。
变压器保护原理和试验方法
变压器保护原理和试验方法一、变压器保护原理变压器是电力系统中重要的电力设备，其正常运行对电力系统的稳定性和安全性具有重要影响。
为了保证变压器的安全运行，需要对其进行保护。
变压器保护的原理是根据变压器内部故障的类型和特点，通过对其电气参数的监测和计算，以及对跳闸保护装置的触发和动作，实现对变压器故障的精确定位和快速切除电源，从而保护变压器免受损坏。
常见的变压器保护原理包括过流保护、差动保护、接地保护和过温保护。
1.过流保护：变压器内部出现短路故障时，会引起过电流，过流保护能够监测电流，一旦电流超过设定值，即可触发跳闸保护装置，切断变压器电源。
2.差动保护：变压器差动保护通过比较变压器的输入和输出电流，计算差值，并与设定值进行比较。
如果差值超过设定值，说明有故障发生，即可触发跳闸保护装置，切断变压器电源。
3.接地保护：变压器接地保护用于监测变压器的接地电流，一旦接地电流超过设定值，说明有设备或线路发生接地故障，即可触发跳闸保护装置，切断变压器电源。
4.过温保护：变压器内部由于负载过重或环境温度上升等因素，会导致过热现象。
过温保护通过温度传感器监测变压器的温度，一旦温度超过设定值，即可触发跳闸保护装置，切断变压器电源。
以上是变压器常见的保护原理，可以根据具体情况选择相应的保护方式。
二、变压器保护试验方法为了验证变压器保护装置的可靠性和准确性，需要进行相应的保护试验。
保护试验的目的是模拟实际故障情况，检测保护装置的动作和动作时间，以确保保护装置在电力系统故障发生时的可靠性。
常见的变压器保护试验方法包括：1.过流保护试验：通过在变压器的高、低侧加入外部电阻或使用特殊的电源，增大变压器的负荷电流，触发过流保护装置的动作，测试保护装置的动作时间和准确性。
2.差动保护试验：通过在变压器的输入和输出侧加入外部电阻，模拟变压器的输入和输出电流，并调节电流大小，计算差值，触发差动保护装置的动作，检测保护装置的动作时间和准确性。
变压器差动保护试验公式详解
变压器差动保护试验公式详解
一、电流差动保护试验公式：
ΔI=∑(I送-I回)
其中，ΔI表示差动电流，I送表示变压器的输入电流，I回表示变
压器的输出电流，∑表示对各相电流取和。
如果ΔI较大，则说明差动保
护动作。
二、电压差动保护试验公式：
电压差动保护试验主要是检测变压器两侧的电压差，从而判断差动保
护是否正常。
电压差动保护试验公式如下：
ΔU=∑(U送-U回)
其中，ΔU表示差动电压，U送表示变压器的输入电压，U回表示变
压器的输出电压，∑表示对各相电压取和。
如果ΔU较大，则说明差动保
护动作。
在实际试验中，为了提高试验的准确性，还需要考虑变压器的额定参
数和试验条件。
变压器的额定电压、额定电流、变比等参数可以在试验前
通过变压器的技术资料得知。
试验条件主要包括试验时刻和试验传动功率。
需要注意的是，电流差动保护试验和电压差动保护试验都是在正常工
作条件下进行，通常是在变压器负载满足额定容量的情况下进行。
而在试
验过程中，还需要对比实测的差动电流或差动电压与设定的差动保护灵敏度，以判断差动保护是否正常工作。
总之，变压器差动保护试验公式是根据变压器的电流和电压变化来判
断差动保护是否正常工作的一种方法。
通过实测的差动电流和差动电压与
设定的差动保护灵敏度进行对比，可以判断差动保护是否动作，保证变压器的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们知道，变压器、发电机的电气主保护为纵向电流差动保护，该保护原理成熟，动作成功率高，从常规的继电器保护到晶体管保护再到现在的微机保护，保护原理都没有多大改变，只是实现此保护的硬件平台随着电子技术的发展在不断升级，使我们的日常操作维护更方便、更容易。
传统继电器差动保护是通过差动CT的接线方式与变比大小不同来进行角度校正及电流补偿的，而微机保护一般接入保护装置的CT全为星型接法，然后通过软件移相进行角差校正，通过平衡系数来进行电流大小补偿，从而实现在正常运行时差流为零，而变压器内部故障时，差流很大，保护动作。
由于变压器正常运行和故障时至少有6个电流（高、低压侧），而我们所用的微机保护测试仪一般只能产生3个电流，因此要模拟主变实际故障时的电流情况来进行差动试验，就要求我们对微机差动保护原理理解清楚，然后正确接线，方可做出试验结果，从而验证保护动作的正确性。
下面我们以国电南京自动化设备总厂电网公司的ND300系列的发变组差动保护为例来具体说明试验方法，其他厂家的应该大同小异。
这里我们选择ND300系列数字式变压器保护装置中的NDT302型号作为试验对象。
该型号的差动保护定值（已设定）见表1:
表1NDT302变压器保护装置保护定值单
下面我们先来分析一下微机差动保护的算法原理（三相变压器）。
这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT接成△，把低压侧的二次CT接成Y型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。
具体接线见图1：
图1
而微机保护要求接入保护装置的各侧CT均为Y型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。
ND300系列变压器差动保护软件移相均是移Y型侧，对于∆侧电流的接线，TA二次电流相位不调整。
电流平衡以移相后的Y型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。
若∆侧为△-11接线，软件移相的向量图如图2：
图2
由此可以看出如果在高压侧加一相电流，则会产生两相差流，对于主变接线为Y/△-11接线的，如果只在高压侧A相加电流，则A、C相会有差流，只在高压侧B 相加电流，则A、B相会有差流，只在高压侧C相加电流，则B、C相会有差流。
那么如果用只能产生三相电流的继电保护试验仪来做差动保护试验，则所加电流的方法如下：
（1）高压侧加A相电流，则低压侧要加A、C相电流(用继电保护试验仪的A相电流作为主变高压侧A相电流，用继电保护试验仪的B、C相电流作为主变低压侧A、C相电流，且继电保护试验仪的A、B、C相电流角度分别为：0、180、－180)。
我们要做主变A相差动保护试验，但如果高压侧只加A相电流，C相必然会产生差流，因此在主变低压侧除了A相要加电流来验证差动方程外，在C相也要加上电流来平衡高压侧A相在C相产生的差流。
以下两点类同。
（2）高压侧加B相电流，则低压侧要加A、B相电流(用继电保护试验仪的A相电流作为主变高压侧B相电流，用继电保护试验仪的B、C相电流作为主变低压侧B、A相电流，且继电保护试验仪的A、B、C相电流角度分别为：0、180、－180)。
（3）高压侧加C相电流，则低压侧要加C、B相电流(用继电保护试验仪的A相电流作为主变高压侧A相电流，用继电保护试验仪的B、C相电流作为主变低压侧C、B相电流，且继电保护试验仪的A、B、C相电流角度分别为：0、180、－180)。
（4）下面分析一下差动保护的曲线及动作方程。
此差动保护的动作曲线如图3：
图3
比率差动动作方程为:
保护就会动作。
如果现在在高压侧A相加5A的电流，我们可以算出在低压侧要使保护在水平线段部分动作所要加的电流大小范围，试验的前提是使高低压两侧电流（同相）相位相差180度。
设低压侧所要加的电流为I，如果A相电流满足以下方程：
由此看出，如果高压侧所加电流大于5A，则在低压侧加大于5.27A或者小于1.45A 电流就可以满足条件，则A相就可以在曲线的水平段动作。
很明显由于移相的原因，C相会产生5A的差流，因此为防止C相差动保护作，需要在低压侧C相加5/1.485＝3.37A的电流来平衡。
以上只是举了一个例子，读者也可以先加低压侧电流，再根据不等式方程求出要差动保护动作高压侧所要加的电流理论值范围。
下面我们来验证斜率为K的直线部分动作特性（如图3中的A点），此部分的动作方程为：
假设在高压侧加5A电流，要使差动动作，则低压侧所加电流I要满足的方程为：
由以上不等式可以看出如果在主变高压侧加5A的电流，则在低压侧A相
1.43A<I<1.44A或者大于6.54A的电流，同时在低压侧C相加5，当然如果使用的继电保护试验仪可以产生六个电流，或者试验仪试验项目中有专门用于做差动保护试验的，试验起来会更方便。
根据定值中发电机的额定参数可以求出：
所以当中性点所加电流1.46<I7.25A时，差动保护在曲线的直线部分动作。
以上就是变压器和发电机数字式差动保护的试验方法，本文的主要目的就是通过做试验来加深继电保护工作者对差动保护原理的理解，反过来，当我们对其原理理解的透彻了，相信还会有更好的试验方法。
以Y/△-11主变接线为例
高压侧Y I A输入√3*2.05=3.56A 低压侧△I A输入-2.41A I C输入2.41A 然后降I C，直到差动动作，记下此刻的I C值。
记为I C‘
根据以下公式，算出Id Ir.
继续取点，取2倍的I A 3倍的I A ….直到能画出下图为止.。
