45号钢焊接方法 (1)
45号钢焊接方法 (1)
45#钢属于高碳钢，是难焊材料，焊接手册第二卷上有说明：高碳钢退火后才能焊接，焊前预热250~300℃，控制层间温度，焊后热处理。
你可以仔细查查看。
用气保焊焊45#钢可以采用RD-YJ607焊丝焊接，如果焊接量较少，焊接觉得用焊条焊接更好，用J506或J507都可以焊接，不过具体还得看你用在说明地方。
焊肯定是能焊，但是需要做很多准备工作。
焊接前零件要保温，温度不用太高，45#钢大改用80度就可以，保温20分钟。
对于焊条的使用我赞成楼上的观点，采用填料的屈服强度为600Mpa的材料或更高一点。
焊后也要做保温，温度要稍微高一点，200度左右就成，可以用气焊烘烤，这样做的目的是使母材与填料熔合的更好。
温度过高易导致材料里杂质的析出，导致焊接缺陷。
45#钢等焊接注意事项
35#钢焊接工艺：
1）选用抗裂性高的焊条2）工件焊前预热150～250℃，预热范围150～200mm。
焊后适当缓冷。
3）采用
小直径焊条和较小电流焊接。
16Mn钢焊接工艺：
1）碱性焊条。
2）焊前预热150～250℃。
3）焊后热处理。
45#钢：1）中碳钢预热有利于减低热影响区的最高硬度，
这是焊接中碳钢的主要工艺措施。
预热还能
改善接头塑性减少焊后残余应力。
通常35#
钢、45#钢预热温度150～250℃，含碳量再高
或因厚度和刚度很大，裂纹倾向大时可将预
热温度提高至250～400℃。
若焊件太大整体
预热有困难时可进行局部预热，加热范围为
焊口两侧各150～200mm。
2）焊条可优先选
用碱性焊条。
3）坡口应尽量开成U型。
4）
第一层焊缝应尽量采用小电流、慢速焊接以
减小母材熔深。
5）焊后热处理：焊后最好立
即进行消除应力热处理，特别是对大厚度、
高刚性及严厉条件下（动载荷）工件更应如
此。
消除应力回火温度600～650℃。
45号钢埋弧焊堆焊工艺
45号钢埋弧焊堆焊工艺主要包括以下步骤：
准备材料：确保45号钢材料表面干净、无油污、锈迹和其他杂质。
预处理：对45号钢进行预处理，包括切割、打磨和坡口加工等，以准备焊接。
埋弧焊剂：选择合适的埋弧焊剂，根据工艺要求进行配制。
焊接参数设定：根据45号钢的特性和工艺要求，设定合适的焊接电流、电压、焊接速度等参数。
装配定位：将45号钢装配并固定在适当的位置，确保焊接过程中不会移动。
焊接操作：按照预定的焊接参数进行焊接，注意观察和控制熔池的形成，确保焊缝质量。
后处理：焊接完成后，清理焊缝表面的焊渣和飞溅物，并进行必要的检验和修整。
在实施堆焊工艺时，需要注意以下几点：
焊剂的选择：根据45号钢的化学成分和机械性能要求，选择合适的埋弧焊剂。
焊接参数的调整：根据实际情况对焊接电流、电压、焊接速度等参数进行调整，以达到最佳的焊接效果。
焊缝质量控制：注意观察和控制熔池的形成，确保焊缝质量符合要求。
安全操作：在焊接过程中，要注意安全操作，防止烫伤和电击等事故的发生。
以上是45号钢埋弧焊堆焊工艺的基本步骤和注意事项，供您参考。
具体操作可根据实际情况进行调整。
45钢焊接方法
45#（中碳钢）焊接⑴预热预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。
通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。
若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各150～200mm。
⑵焊条条件许可时优先选用碱性焊条。
⑶坡口形式将焊件尽量开成U形坡口式进行焊接。
如果是铸件缺陷，铲挖出的坡口外形应圆滑，其目的是减少母材熔入焊缝金属中的比例，以降低焊缝中的含碳量，防止裂纹产生。
⑷焊接工艺参数由于母材熔化到第一层焊缝金属中的比例最高达30%左右，所以第一层焊缝焊接时，应尽量采用小电流、慢焊接速度，以减小母材的熔深。
⑸焊后热处理焊后最好对焊件立即进行消除应力热处理，特别是对于大厚度焊件、高刚性结构件以及严厉条件下(动载荷或冲击载荷)工作的焊件更应如此。
消除应力的回火温度为600～650℃。
若焊后（即温度≮200℃时）不能进行消除应力热处理，应立即进行后热处理（即消氢处理，一般加热温度约为150℃保温2h缓冷）。
焊接工艺基础知识焊接是通过加热、加压，或两者并用，使两工件产生原子间结合的加工工艺和联接方式。
焊接应用广泛，既可用于金属，也可用于非金属。
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。
熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。
熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。
在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。
大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。
为了提高焊接质量，人们研究出了各种保护方法。
例如，气体保护电弧焊就是用氩、二氧化碳等气体隔绝大气，以保护焊接时的电弧和熔池率；又如钢材焊接时，在焊条药皮中加入对氧亲和力大的钛铁粉进行脱氧，就可以保护焊条中有益元素锰、硅等免于氧化而进入熔池，冷却后获得优质焊缝。
45钢焊接方法
45钢焊接方法
嘿，朋友们！今天咱就来好好唠唠 45 钢焊接方法。
你想想，要是你有一块 45 钢，就像你拥有了一块宝贝，可你不知道怎么把它焊接得完美无缺，那多可惜呀！这焊接 45 钢啊，就好比搭积木，得一步一步来，每个环节都不能马虎。
比如说，焊接前得清理干净吧，就像你去见重要的人总得把自己收拾利落一个道理！然后呢，选择合适的焊接材料，这可不是随便抓一个就行的，得精挑细选呢，不然就像给战士选错了武器，能行吗？焊接电流、电压也要调节好，这多重要啊，过大过小都可能出问题，就如同给汽车踩油门，轻了跑不起来，重了又容易失控！
还有啊，在焊接过程中，那焊条得像舞者一样灵活舞动，不然怎么能焊出漂亮的焊缝呢？“哎呀，我怎么总是焊不好呀！”有人可能会这么抱怨。
嘿，别着急呀，多练习练习不就好了嘛。
总之，想要把45 钢焊接好，可得下一番功夫呢！大家可得用心对待呀！
我的观点就是：只要掌握了好方法，多实践，就一定能把 45 钢焊接得超棒！。
关于45材质、焊接

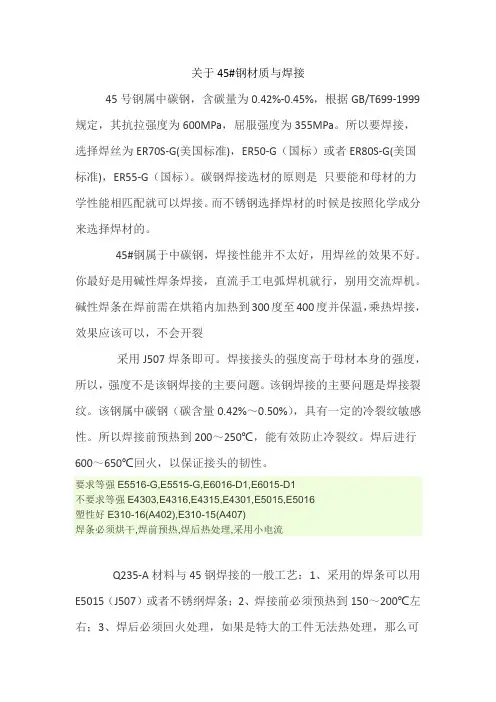

关于45#钢材质与焊接45号钢属中碳钢，含碳量为0.42%-0.45%，根据GB/T699-1999规定，其抗拉强度为600MPa，屈服强度为355MPa。
所以要焊接，选择焊丝为ER70S-G(美国标准)，ER50-G（国标）或者ER80S-G(美国标准)，ER55-G（国标）。
碳钢焊接选材的原则是只要能和母材的力学性能相匹配就可以焊接。
而不锈钢选择焊材的时候是按照化学成分来选择焊材的。
45#钢属于中碳钢，焊接性能并不太好，用焊丝的效果不好。
你最好是用碱性焊条焊接，直流手工电弧焊机就行，别用交流焊机。
碱性焊条在焊前需在烘箱内加热到300度至400度并保温，乘热焊接，效果应该可以，不会开裂采用J507焊条即可。
焊接接头的强度高于母材本身的强度，所以，强度不是该钢焊接的主要问题。
该钢焊接的主要问题是焊接裂纹。
该钢属中碳钢（碳含量0.42%～0.50%），具有一定的冷裂纹敏感性。
所以焊接前预热到200～250℃，能有效防止冷裂纹。
焊后进行600～650℃回火，以保证接头的韧性。
要求等强E5516-G,E5515-G,E6016-D1,E6015-D1不要求等强E4303,E4316,E4315,E4301,E5015,E5016塑性好E310-16(A402),E310-15(A407)焊条必须烘干,焊前预热,焊后热处理,采用小电流Q235-A材料与45钢焊接的一般工艺：1、采用的焊条可以用E5015（J507）或者不锈纲焊条；2、焊接前必须预热到150～200℃左右；3、焊后必须回火处理，如果是特大的工件无法热处理，那么可以采用锤击方法消除焊接应力（即焊接一层锤击一层）或者焊后自行加热后用“石棉布”等保温材料裹着让其慢慢冷却，也能达到局部处理的目的。
Q235的焊接性能非常优越，45碳含量稍高，焊接时要预热，两者焊接时注意需要预热，预热温度在100-120°之间，焊接采用手工电弧焊或者CO2气体保护焊，用J422或者ER50-6。
45号钢和硬质合金刀片焊接方法
45号钢和硬质合金刀片焊接方法45号钢和硬质合金刀片的焊接方法一般可以分为电弧焊接和激光焊接两种。
下面将详细介绍这两种焊接方法的原理、工艺、优缺点等。
1.电弧焊接方法：电弧焊接采用电弧加热的方式将45号钢和硬质合金刀片连接在一起。
其工艺流程包括准备工作、预热、焊接、冷却等环节。
（1）准备工作：首先要对焊接材料进行清洁处理，去除表面的油污、锈蚀等杂质，以保证焊接的牢固性。
同时，还需对工作地点进行准备，确保焊接区域的无尘、无风等条件。
（2）预热：在焊接前需对45号钢和硬质合金刀片进行预热，这是为了减少焊接时的热应力，提高焊缝质量。
一般采用气体火焰或电阻加热的方式进行预热。
（3）焊接：焊接过程中可以选择手工电弧焊、氩弧焊或者自动焊接等方式。
其中，手工电弧焊常用于小批量生产，氩弧焊用于对焊接质量要求较高的工作环境，而自动焊接则适用于大规模连续焊接。
（4）冷却：焊接完成后，需要对焊接的部位进行冷却处理，以保证焊接接头的结构和性能。
常见的冷却方式有自然冷却和水冷却等，具体选择根据焊接材料和工艺要求而定。
电弧焊接的优点是工艺成熟，设备简单，适用于不同规格和材质的焊接。
但其缺点是焊接过程中产生的热应力较大，容易引起变形和裂纹。
2.激光焊接方法：激光焊接是利用激光束在焊接部位产生高浓度的热量，使45号钢和硬质合金刀片瞬间熔化并连接在一起。
其工艺流程包括材料准备、光束对准、焊接、检测等环节。
（1）材料准备：与电弧焊接相似，首先需要对焊接材料进行清洁处理，确保焊接接头的质量。
同时，还需根据焊接要求选择合适的激光器和配套设备。
（2）光束对准：采用激光束对准技术，将激光束精确对准焊接位置，确保焊接的准确性和稳定性。
（3）焊接：激光焊接时，激光束作为热源，瞬间加热焊接部位，使45号钢和硬质合金刀片瞬间熔化并连接。
焊接过程中要控制激光的功率、聚焦深度和焊接速度等参数，以获得理想的焊接接头。
（4）检测：焊接后需要进行焊缝检测和焊接接头的质量评估。
不锈钢45度角焊接技巧
不锈钢45度角焊接技巧可参考以下步骤：
* 定位点焊。
先进行定位焊，在板材的试件边缘位置，焊接角点处，以增加角变形控制的准确度。
定位焊时需要注意焊接参数稳定，并且焊缝不能过长。
* 正式焊接。
采用多层焊接，注意保持适当的焊接速度和控制间隙。
定位焊所使用的焊条与正式焊接时所用的焊条相同。
保证电流和焊条的伸进速度相同。
* 掌握好起焊角度。
起焊时，电弧在两坡口间停留的时间要稳，并使起焊处温度分布均匀，保证熔池温度均匀，控制好熔池尺寸和坡口间预留间隙。
* 掌握运弧手法。
运弧时，需要确保焊条与工件表面垂直，或向焊接方向适当倾斜一个角度（电弧-碳钢材料）以保证电弧稳定燃烧。
保持电弧在熔池的前方，避免金属直接从导电嘴喷出。
* 填满弧坑。
及时填满弧坑，并保证弧坑及时清理干净。
每道焊缝接头宜小于或等于前道焊缝接头间距。
当对接焊缝接头间距较大时，应在接头间引弧并进行适当修整。
* 控制热输入和冷却速度。
为防止不锈钢在焊接热过程中产生热裂纹，需要控制适当的热输入和良好的冷却速度。
同时，需要注意保持熔合比和夹缝的畅通，避免在凝固过程中产生夹渣或气孔。
* 保证良好的操作习惯。
包括避免摆动和停顿，及时清除熔渣和飞溅物等。
这些习惯可以确保焊缝的质量和外观。
除了上述焊接技巧外，还应注意合理的预热、层间温度控制、正确的焊接顺序等措施，以确保45度角焊接的质量和稳定性。
在操作过程中需注意安全，戴好手套、口罩、头盔等防护用具。
45钢摩擦焊焊接接头金相组织
45钢摩擦焊焊接接头金相组织
焊接材料母材：45 ＃钢
焊接方法：摩擦焊
图1 焊接接头整体形貌（5×) 1/2 图2 熔合区组织（400×) 4/5
熔合区、热影响区母材整体形貌，细小铁素体晶界先共析铁素体十魏氏组织铁素体十珠光体组织
＋黑灰色珠光体组织。
图3粗晶区组织 （400×) 4/5图4 正火区组织（400×) 4/5
晶界先共析铁素体十珠光体组织 细小的铁素体＋黑灰色珠光体组织
图5 不完全正火区组织（400×) 4/5 图6 母材组织（400×) 4/5
白色块状铁素体网＋ห้องสมุดไป่ตู้小的铁素体＋珠光体组织 白色晶界铁素体十黑灰色珠光体组织
45号钢焊接工艺要求
45号钢焊接工艺要求45号钢是一种常用的结构钢，具有较高的强度和耐腐蚀性能，广泛应用于建筑、桥梁、船舶、汽车、机械制造和石油化工等领域。
为了保证焊接接头的质量和可靠性，以下是对45号钢焊接的工艺要求。
1.材料准备焊接前需要对45号钢材进行准备。
首先，材料的质量必须符合相关标准和规范的要求。
材料需要进行清理，除去表面的油污、氧化物和焊渣。
焊接材料应选择适合45号钢的电焊条或焊丝。
2.焊接设备焊接设备要选择合适的电弧焊机或气体保护焊机。
焊机的电流和电压要根据焊接材料和厚度进行合理调节。
焊接工作地点需要保持干燥、无风、无水、无烟尘，并有良好的通风。
3.焊接参数焊接参数是保证焊缝质量的关键。
焊接电流、电压、焊接速度和焊接气体流量都需要根据焊接材料和焊接厚度进行调整。
过高的电流会引起焊缝气孔和熔焊侧面的烧穿；过高的电压会导致电弧不稳定和焊缝质量下降。
焊接速度过快会引起焊缝太窄和不充实，速度过慢会导致焊缝过宽和熔渣残留。
对于角焊缝，要注意角度和焊枪的位置。
4.预热和热处理对于较厚的45号钢板焊接，需要进行预热处理。
预热温度一般为150-200℃，可以提高焊接强度和韧性。
焊接完毕后，要进行适当的热处理，以减小焊接接头的残余应力。
5.检查和评定焊接完毕后，要对焊缝进行检查和评定。
常见的检查方法包括目视检查、超声波检测、射线检测等。
焊缝的质量评定标准要根据相关规范进行确定。
以上是对45号钢焊接的一些基本要求。
在实际焊接操作中，需要根据具体情况进行调整和优化，同时注意安全操作，避免产生焊接缺陷和事故。
45钢与40CR钢焊接研究
（一）45号钢45号是国标，属于合金结构钢里面的碳素钢，简称碳素钢。
美标是AISI 1045，德国旧标准是C45。
45钢的力学性能：渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J用途轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零 ??部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
轴用轴承支承，与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5～IT7）。
装配传动件的轴颈尺寸精度一般要求较低（IT6～IT9）。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
45号钢
45号钢简介45号钢,是GB中的叫法,JIS中称为:S45CASTM中称为1045,080M46,DIN称为:C45 。
45和40Cr属中碳钢，焊接性不好，在焊接热影响区容易产生裂纹和脆化等缺陷。
可以焊接时可试用如下工艺：焊接最好在退火状态或正火状态下进行，焊接后再进行热处理，开双边30度坡口，钝边剩2mm，要求焊透。
焊前预热200—300℃。
焊接层间温度控制在260度以下。
焊后热处理620度保温3小时，缓冷。
焊条采用J857Cr或J907Cr。
化学成分含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr 含量<=0.25%。
处理方法热处理推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
1.45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
2.实际应用的最高硬度为HRC55（高频淬火HRC58）。
3.45号钢不要采用渗碳淬火的热处理工艺。
4.调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度45#钢和Q235钢进行焊接，选用什么焊条好？选用抗裂性好的焊条，如使用E4315、E5015等，因为对于异种钢焊接接头，只要焊缝强度不低于强度低的一侧母材就可以了。
在实践中一般选用低匹配，技术上更容易掌握。
鉴于45号钢碳当量高，难焊，对于调质状态的材料可对焊接部位局部退火处理，焊后如没条件作局部热处理，可在焊后保温，以利于消氢。
比较简单的方法是取一定量的砂按焊条烘干要求烘焙，当接头焊接完工后及时将工件埋在砂里。
焊前要对45号钢一侧进行预热，250度即可。
取好的焊接方法还是手工电弧焊，用氩弧焊因工件予热的原因，焊接过程不便操作。
45钢低温焊接技术要求
45钢低温焊接技术要求
低温焊接是指焊接温度较低的焊接工艺，一般温度低于650℃。
针对45钢的低温焊接，以下是一些技术要求：
1.焊接材料选择：选择与45钢具有良好相容性的焊接材料，
如低合金钢焊条或焊丝。
2.预热：对于较厚的工件，应进行适当的预热，预热温度一般
为150-250℃，以防止产生冷裂纹。
3.焊接参数控制：需控制好焊接电流、电压、焊接速度等参数，确保焊接质量和熔深。
4.焊接层间温度控制：在低温焊接过程中，应尽量减少焊接区
域的热输入，以控制焊接区域的温度。
5.焊接气氛选择：选择适合的气氛，如惰性气体保护或真空焊接，以避免氧化或污染。
6.控制冷却速率：焊接结束后，需控制冷却速率，避免产生冷
裂纹或变形。
可采用缓慢降温或局部加热的方式。
7.焊后热处理：对于需要提高焊接接头性能的情况，可进行焊
后热处理，如退火或正火处理。
8.焊接质量检验：焊接完成后，需进行质量检验，包括焊缝外
观检查、焊接强度检测等。
以上是一些常见的45钢低温焊接技术要求，具体需要根据具体情况进行调整和合理安排。
同时，为了保证焊接质量，建议在实际操作中遵循相关的焊接规程和操作规范。
管管45度焊接..
作业3小直径管对接45。
固定焊学习目标及技能要求・味握小宜径管对接45。
固宅焊的操作方法"45。
固定管焊接位置是介于水平固定管和垂直固定管之间的一种焊接位置(见图2-78), j 其操作要领与前两种情况有相似之处，焊接时分为两个半圈进行。
每半圈都包括斜仰焊・斜立焊和斜平焊三种位置，存在一定的焊接难度。
一般在焊接时钟6点位悝起焊，12点位賢收弧,参照图2—70。
1.焊前准备!(1) 试件材料20钢管》(2) 试件尺寸057 mm x4 mm; L - 200 nun, 60°土2°V 形坡口,如图2—79所示。
(3) 焊接材料E43O3 (结422)或E4315 (结427),采用E4315世焊条烘焙温度350 ~! 400匸恒温2 h,随用随取| (4)焊机BX3 - 300型或ZX5-400 型。
2. 试•件装配(1) 钝边0.5 ~ 1 mm,无毛剌。
(2) 清理同本课题作业1。
(3) 装配间隙上部(12 点位置)2.0 mm;下部(6点位图2—78 45。
固定管的烬接操作图2-79 45。
固定管烬接试件图—4950S) 1.5 mm,放大上部间隙作为焊接时焊缝的收缩駅〉错 边fi^0.5 mm 0(4)定位焊采用与试件相同牌号的焊条，在悍接时 钟10点和2点位置定位焊°焊缝氏度约10 mm,要求焊 透.不得有气孔、夹渣、未焊透等缺陷，焊点两端修磨成 斜坡，以利于接头。
3. 焊接工艺参数45。
固定管焊焊接T •艺参数选择见表2-16o 4. 焊接要点及注意事项(1) 打底层焊 采用连弧焊手法•运条方法采用月牙 形或横向锯齿形摆动。
1)操作要点 先在仰焊付胃6点钟前10 mm 的.4 点处起弧,在始烬部位坡口内上下轻微摆动，对坡口两侧 预热•待背壁温度明M •匕升后，压低电弧，击穿钝边。
此 时焊条端部到达坡口底边，整个电弧的2/3将在管内燃烧 并形成第一个熔孔。
45号钢焊接工艺
45号钢焊接工艺
一、所用焊材：J507
二、焊接要注意：
⑴、预热预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。
通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。
若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各150～200mm。
⑵、坡口形式将焊件尽量开成U形坡口式进行焊接。
如果是铸件缺陷，铲挖出的坡口外形应圆滑，其目的是减少母材熔入焊缝金属中的比例，以降低焊缝中的含碳量，防止裂纹产生。
⑶、焊接工艺参数由于母材熔化到第一层焊缝金属中的比例最高达30%左右，所以第一层焊缝焊接时，应尽量采用小电流、慢焊接速度，以减小母材的熔深。
⑷、焊后热处理焊后最好对焊件立即进行消除应力热处理，特别是对于大厚度焊件、高刚性结构件以及严厉条件下(动载荷或冲击载荷)工作的焊件更应如此。
消除应力的回火温度为600～650℃。
45号钢焊接工艺要求
一、请问45#钢与20#钢焊接应采用什么焊接材料？如果45#已经是调质后的焊接用J507、J506、J427恐怕不行。
还要用异种刚焊条焊接比较好，比如A302.焊条必须烘干,焊前预热,焊后热处理,采用小电流，，焊丝h08a一般情况下采用手工电弧焊，使用J507、J506、J427等碱性结构钢焊条就行。
如果没有特殊要求，一般的J422焊条也可凑活。
我们公司设计都要求预热150度，然后用E5016焊条进行施焊焊条用E5016 预热150度左右焊后注意缓冷1、welding part1) co2-gas arc welding2) welding must be don efficiently3) must be preheating at welding part4) don’t exist undercut and gas pocket5) overlap is more than 2mm6) welding bead must be smooth2、welding penetration rate is more than 120%3、finish: chassis enamel black(dsem611),except rubber region,salt spray test:min24ohrs,one side 3mm4、marking about each torque rod is following under part, sticking location is suitablelocktion on pipe推力杆焊接（接头与无缝管）1、焊接零件要求1) 必须使用二氧化碳气体电弧焊接2) 焊接必须是高效率地穿上3) 焊接零件部位必须先预热4) 不能有积瘤、烧边和气囊5) 交叠层超过2mm6) 焊接面一定是光滑的2、焊缝深度率是超过120%3、烤漆搪瓷黑色(标准dsem611)，除了橡胶区域。
q345的焊接方法
q345的焊接方法摘要：一、引言二、Q345焊接方法概述1.焊接方法分类2.焊接参数选择三、Q345焊接工艺要点1.焊接前准备2.焊接过程中注意事项3.焊接后处理四、Q345焊接质量控制1.焊接质量检测方法2.质量控制措施五、焊接缺陷与预防措施1.常见焊接缺陷2.预防措施六、总结与展望正文：【引言】随着我国工业发展的不断推进，Q345钢材因其优良的力学性能和广泛的适用范围而在建筑、机械、能源等领域得到广泛应用。
焊接作为连接Q345钢的关键工艺，掌握合适的焊接方法及工艺参数至关重要。
本文将对Q345的焊接方法进行详细介绍，以期为从业者提供有益的参考。
【Q345焊接方法概述】Q345焊接方法主要有以下几种：焊条电弧焊、气体保护焊、埋弧焊、电渣焊等。
在实际应用中，可根据构件形状、厚度、用途及焊接条件选择合适的焊接方法。
焊接参数的选择是保证焊接质量的关键，应根据实际情况调整电流、电压、焊接速度、气体流量等参数。
【Q345焊接工艺要点】1.焊接前准备：清除焊缝附近的油污、氧化皮和焊渣等，切割面应打磨至光滑。
对于厚板焊接，应开坡口以降低焊接难度。
2.焊接过程中注意事项：焊接过程中要保持稳定的焊接电流和速度，控制焊缝形状，避免产生焊接缺陷。
同时，注意观察熔池状态，及时调整焊接参数。
3.焊接后处理：焊接完成后，应进行焊缝冷却，以消除焊接应力。
对于大型构件，还需进行焊后热处理，以提高焊接接头的性能。
【Q345焊接质量控制】1.焊接质量检测方法：常用的检测方法有超声波探伤、X射线探伤、磁粉探伤等。
根据实际情况选择合适的检测方法，确保焊接质量达到标准。
2.质量控制措施：严格焊接工艺纪律，合理选择焊接方法及参数，加强焊接过程中的监测，及时发现和消除焊接缺陷。
此外，加强焊工培训和质量管理，提高整体焊接水平。
【焊接缺陷与预防措施】1.常见焊接缺陷：焊接裂纹、气孔、焊瘤、未熔合等。
2.预防措施：针对常见焊接缺陷，应采取相应的预防措施，如合理选择焊接参数、加强焊接过程控制、提高焊工技能等。
球墨铸铁和45号钢焊接工艺_概述说明以及解释
球墨铸铁和45号钢焊接工艺概述说明以及解释1. 引言1.1 概述球墨铸铁和45号钢是制造业中常用的材料，它们具有优异的性能和广泛的应用领域。
焊接工艺在制造过程中扮演着重要的角色，球墨铸铁和45号钢焊接工艺也成为研究和应用的热点领域。
本文将对球墨铸铁和45号钢焊接工艺进行全面概述、说明及解释，以帮助读者更好地了解这两种材料的焊接特性。
1.2 文章结构本文共分为五个章节，每个章节都对焊接球墨铸铁和45号钢所需关注的关键要点进行详细介绍。
具体包括：引言、球墨铸铁和45号钢焊接工艺概述、焊接球墨铸铁的关键要点、焊接45号钢的关键要点、结论与展望。
1.3 目的本文旨在提供关于球墨铸铁和45号钢焊接工艺方面的全面信息，包括材料准备与预热要求、焊接方法选择与参数调整以及前后处理及质量检验控制等方面的要点。
通过对这些关键要点的说明和解释，读者可以了解到如何正确选择焊接工艺并实施高质量的焊接操作。
此外，还将对当前工艺存在的问题提出改进建议，并展望未来焊接技术可能的发展趋势。
以上是“1. 引言”部分内容的详细清晰撰写，请核对。
2. 球墨铸铁和45号钢焊接工艺概述：2.1 球墨铸铁介绍球墨铸铁是一种特殊的铸造材料，具有优异的机械性能和耐腐蚀性能。
它由含有球状石墨的铸模所形成，这种球状石墨作为强度增强因素，使得球墨铸铁具有较高的韧性和抗拉强度。
球墨铸铁在工业领域广泛应用于制造车辆零部件、机器设备等。
2.2 45号钢介绍45号钢是一种碳素结构钢，具有中等强度和较好的塑性。
它广泛应用于建筑、桥梁、机械制造等领域。
由于其适中的含碳量和良好的可焊性，45号钢易于进行焊接加工。
2.3 焊接工艺概述球墨铸铁和45号钢属于不同材料，在进行焊接时需要选择适合的焊接方法和参数以确保焊缝质量。
对于球墨铸铁，常用的焊接方法包括手工电弧焊、气体保护焊、激光焊等。
在选择焊接方法时，需要考虑到焊接位置的限制和工艺要求。
对于球墨铸铁的预热要求较为严格，通常需进行预热以提高材料的可焊性。
45号钢焊接工艺要点
45号钢焊接工艺要点
嘿，朋友们！今天咱就来好好唠唠 45 号钢焊接工艺要点。
你可别小瞧这焊接，就好比搭积木，一块没安好，整个就可能垮掉！
先说焊接前吧，那得把钢材表面清理得干干净净的，就像给它洗了个澡一样。
你想想，要是上面有脏东西、铁锈啥的，能焊得好吗？这可不是闹着玩儿的呀！
焊接电流和电压可得调好喽，这就跟调火候做饭似的。
电流太大，那不就焊穿啦；电流太小，又焊不牢，你说愁人不愁人。
焊接速度也很关键呀！太快了，焊缝不饱满；太慢了，又容易出问题。
咱得掌握好那个节奏，就跟跳舞似的，有快有慢，恰到好处才行。
还有那焊条角度，得根据情况随时调整，这可没有固定的死规矩。
就好像走路，得看着路怎么走合适就怎么走呗！
总之，要把45 号钢焊接好，每一个环节都不能马虎，都得用心去对待。
咱可不能随随便便就对付，那最后倒霉的不还是自己嘛！我的观点就是：焊接 45 号钢，就得认真细致，严格按照要求来，这样才能保证焊接质量呀！。
钢结构立柱45度焊接
钢结构立柱45度焊接钢结构立柱的焊接是非常重要的工艺，焊接质量对于整个结构的安全性和稳定性影响重大。
45度焊接是常见的焊接方式之一，具有一定的特点和要求。
我们需要明确45度焊接的含义。
45度焊接是指要焊接的工件表面与焊缝的夹角为45度。
这种方式可以增大焊接区域，提高焊接强度和焊接质量。
同时，45度焊接还可以增加焊接接头的接触面积，提高接头的稳定性和耐久性。
在进行45度焊接之前，我们需要进行一系列的准备工作。
首先，要确保焊接设备和焊接电源的正常工作。
焊机的电源和地线要连接良好，以确保焊接电流的稳定性。
同时，还要检查焊接电极和焊丝的质量，选择合适的焊接材料。
在准备好焊接设备之后，我们需要对焊接工件进行处理。
首先，要进行钢结构立柱的准备工作，包括清除松动的焊渣、尘土和其他杂质，确保焊接表面的干净和光洁。
然后，要对焊接区域进行划线和标记，以确保焊缝的准确位置和尺寸。
开始进行45度焊接之前，我们需要选择合适的焊接方法和焊接材料。
常见的45度焊接方法有手工电弧焊和埋弧焊。
手工电弧焊是最常用的焊接方法之一，它具有灵活性和可操作性强的优点。
而埋弧焊则能够提供更高的焊接效率和焊接质量。
在进行45度焊接时，需要注意以下几点。
首先，要选择适当的焊接参数，包括焊接电流、焊接电压和焊接速度。
这些参数的选择应根据具体焊接工件的材料和尺寸进行调整。
其次，要确保焊缝的准确性和完整性。
焊接时要保持稳定的焊接速度和均匀的焊缝形状，避免出现焊缝错位、开裂或过深的情况。
最后，要进行焊后处理，包括砂轮修整和去除焊接瑕疵，以提高焊接接头的表面质量和外观。
总之，钢结构立柱的45度焊接是一项重要的工艺，需要专业知识和技能的支持。
在进行45度焊接时，我们应严格按照规范和标准进行操作，确保焊接接头的质量和稳定性。
只有这样，我们才能保证整个钢结构立柱的安全和稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
45#钢属于高碳钢，是难焊材料，焊接手册第二卷上有说明：高碳钢退火后才能焊接，焊前预热250~300℃，控制层间温度，焊后热处理。
你可以仔细查查看。
用气保焊焊45#钢可以采用RD-YJ607焊丝焊接，如果焊接量较少，焊接觉得用焊条焊接更好，用J506或J507都可以焊接，不过具体还得看你用在说明地方。
焊肯定是能焊，但是需要做很多准备工作。
焊接前零件要保温，温度不用太高，45#钢大改用80度就可以，保温20分钟。
对于焊条的使用我赞成楼上的观点，采用填料的屈服强度为600Mpa的材料或更高一点。
焊后也要做保温，温度要稍微高一点，200度左右就成，可以用气焊烘烤，这样做的目的是使母材与填料熔合的更好。
温度过高易导致材料里杂质的析出，导致焊接缺陷。
