第十章_油田水的防垢和除垢技术分解
油田防垢技术
2.4、防止腐蚀方法分析
3、电化学保护：
广泛应用于港口船舶、埋地管道、城市 供水供暖系统、储罐等各个领域，目前在海洋、 地面储罐、埋地管道等方面强制电流阴极保护 已成为一项成熟的防腐技术，具有经济有效抗 蚀能力强的优点；缺点是不适用于化学腐蚀和 物理腐蚀，牺牲阳极保护靠自然电位保护其效 果没有强制电流阴极保护效果好。
前言
在油气田开发过程中，从钻采、开采、集输到油气的 水处理、储运等的生产环节中，腐蚀无处不在、无时不有， 生产安全、人身安全和环境保护都受到严重的影响，因此腐 蚀是制约和影响油气田生产的主要因素之一。克服、防护腐 蚀是现在及未来必不缺少的一部分。
目录
一、腐蚀的概述 二、防腐的概述 三、防腐的工艺介绍 四、防腐的现有技术方案 五、现有技术比较
多层开采井：地层液相混合在井筒中，离子浓度发生变化。
3.4除垢和防垢工艺对比
除垢是采用酸式除垢剂清除沉积在井筒或地面管线上的垢质。 防垢是在垢晶形成之前采用化学防垢剂控制垢结晶、晶核长 大和沉积，主要手段有： （1）防止晶核化或抑制结晶长大； （2）分离晶核，控制成垢阳离子，主要是螯合二价金属离子； （3）防止沉积，保持固相颗粒在水中扩散并防止在金属表面沉 积。 油田产出水结垢是一种结构致密的沉积物，一旦形成垢要 清除掉积垢需要用大量的除垢剂和施工机具，投入成本高且不 能根除结垢，除垢对井筒油套管和地面管线的伤害较大；而采 用防垢手段则相对成本较低，选择低伤害防垢剂对地层、油套 管和地面管线均不会产生伤害。
3.3、结垢机理
油田水结垢大体可分为两种情况：（ 1 ）温度、压力、
等热力学条件改变，导致水中离子平衡状态改变，结垢组分
溶解度降低而析出结晶沉淀。（ 2 ）离子组成不相溶的水相 互混合而产生沉淀。结垢的形成可表示如下： Ca2+ + CO32= CaCO3 = = CaSO4 BaSO4
油田结垢机理及防治技术参考文档
碳酸钙的溶解度随着温度的升高和C02的分压降低而减 小，后者的影响尤为重要。因为在系统内的任何部位，压 力降低都可能产生碳酸钙沉淀。
Ca2++2HC03══CaC03↓+C02↑+H20
结垢机理
如果系统内压力降低 ，溶液中 C02 减少，促使反应向右 进行，导致CaCO3沉淀。硫酸钙(CaS04 ·2H20)的溶解度随着温 度的升高而增 大，可是当达到35℃一40℃ 以上时，溶解度 又随温度的升 高而减小。硫酸钙的溶解度随压 力升高而增 大，这完全是 物理效应。
（3）避免不相容的水混合
防垢技术
不相容的水是指两种水混合时，沉淀出不溶性产物。不 相容性产生的原因是一种水含有高浓度的成垢阳离子，如 Ca2+、Ba2+、Sr2+等，另一种水含高浓度成垢阴离子，如 C032-、HC03-或SO42-。当这两种水混合，离子的最终浓 度达到过饱和状态，就产生沉淀，导致垢的生成。
结垢的分布规律与过去仅以热力学理论为基础所进行 的物理模拟和数值模拟不尽相同，地层中发现有大量与 粘土伴生的硫酸钙、硫酸钡垢。一般距油井井筒50～ 330米。
马岭油田水化学特征与结垢关系
产 层 水 型 总矿（g/l）
水特征及可能生成矿物
环河水 Na2SO4 洛河层水 Na2SO4
延4+5 Y6 Y7 Y9
在地面站，也常因不同层位的生产井来水混合而结CaS04垢，主要结 垢部位在收球筒及总机关处。
油田注水系统结垢及治理措施
2017年10月油田注水系统结垢及治理措施李兴华张挺夏红宇吕仁仨（长庆油田分公司第三采油厂，陕西延安717507）摘要：对于油田注水系统而言，一般都会存在一定的结构性问题，国际上对于预防油田注水系统结垢都在进行努力，并且收到了一些成效。
但是，不能否认的是，在一些方面还存在瑕疵。
许多时候并不能完全兼顾简单、经济、高效以及通用等多个方面。
在这篇文章中，我们主要介绍了油田注水系统为什么会出现结垢，对其进行了简要的分析，并且在后面还提出了一些改进措施。
关键词：油田；注水系统；结垢；治理措施1油田注水系统结垢原因1.1对结垢机理进行分析对于油田注水系统而言，其结垢的原因是有很多种的。
在对结垢物的物质本质进行分析之后，我们可以其结垢物主要由碳酸与多种硫酸化合物相结合，这主要包括碳酸钡、碳酸镁、硫酸钙、硫酸镁以及硫酸钡等化合物。
这种沉淀化合物产生的主要原因，是由于在注水中存在成垢阴离子，在地层水中，存在成垢阳离子，两种相互反应，就会产生沉淀物。
由沉淀物的发生机理可以知道，要使得结垢现象尽可能的少，就应该在去除注水中的成垢阴离子。
1.2对上述结论进行验证验证上述结论的主要办法是（1）将油田污水同不同比例的水在常温常压条件下进行混合，将液体进行充分静置，分析沉淀物的组成部分，并且做好详细记录；（2）测试并且记录沉淀物在生产完成之后上清液的pH 值，使不同pH 值的上清液同水接触，通过比较来分析沉淀物的情况；（3）把沉淀物取出，然后将上清液进行均分，加入一定量的氢氧化钙，加入氢氧化钙的标准为使得溶液的pH 值达到8.4以上。
在高温高压下对溶液进行处理，直到溶液比较接近真实的油层，在经过一段时间之后对溶液进行观察并且记录；（4）在显微镜的观察下，我们能够发现大量结垢，而且我们还能看到由于沉淀的堆积，使得原有的比较大的孔隙变小或者被完全堵塞。
除此之外，我们还可以看到流体会由于沉淀物的阻力而受到阻塞。
在经过一系列的试验之后，我们可以发现单一地下水和注入水的结垢倾向要比混合水的结垢倾向小得多。
第10章油田水防垢技术
沉降作用
水中悬浮的粒子，如铁锈、砂土、粘土、 泥渣等将同时受到沉降力和切力的作用。
沉降力促使粒子下沉，沉降力包括粒子本 身的重力、表面对粒子的吸力和范德华力， 以及因表面粗糙等引起的物理作用力等。
第10章
油田污水防垢技术
Scale Control Technique for Wastewater in Oilfield
第10章油田水防垢技术
本章主要内容
☆ 油田污水结垢原理 ☆ 油田污水中的垢种类 ☆ 结垢趋势的预测方法 ☆ 油田污水防止结垢的方法 ☆ 阻垢剂的类型及其阻垢机理 ☆ 物理清防垢技术
第10章油田水防垢技术
给水管道等部位出于铁细菌繁殖使污泥中包 含有腐蚀产物氢氧化铁而呈棕红色；
有些设备的滞流区由于污泥中含有分解的有 机物或硫化物而呈黑色。
微生物的新陈代谢使微生物粘泥具有一层粘 液外壳，悬浮在水中的泥沙、有机物和腐蚀产 物都可能被粘附在粘泥表面，从而增加了污泥 的沉积。
很多微生物在高温条件下会死亡，但是它们 的残骸仍然会粘附在金属表面而形成污泥沉积。
当水中含有油污或烃类有机物时，有机物的
分解，氧化或聚合作用形成的产物往往具有
剪应力也称为切力，是水流使粒子脱离表 面的力。如果沉降力大，则粒子容易沉积； 如果剪应力大于水垢和污泥本身的结合强度， 则粒子被分散在水第10中章油田。水防垢技术
沉降作用
杂质的粘结作用或水垢析出时的共同沉淀 作用都会增加粒子的沉降力而使粒子加速沉积。
在水的流动部位，被沉积的污泥和析出的 结晶叠加在一起形成的垢层一般不会连续增长。
石油类油田注水开发及防垢技术
目录第一章概论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第一节油田开发中面临的主要问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1第二节防垢领域研究中存在的主要问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1第二章注水工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 第一节注水供水与注水水质⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4第二节油田注水水质处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三节注水地面工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第三章油田注水开发中的防垢现状⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 第一节油田注水开发中的防垢现状⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 第二节油层结垢伤害防治对策⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第四章常见阻垢剂的阻垢机理性能及应用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 第一节常见阻垢剂的阻垢机理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 第二节常见阻垢剂的性能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18第一章概论第一节油田开发中面临的主要问题石油开发过程中提高原油采收率是一个颇具普遍性的问题。
在我国低渗透油藏储量约有40×108t ，一些老油田含水率已达80％～90％，但此时仅采出地下石油储量的1 ∕3，还有2∕3 的石油储量用常规的办法无法开采。
目前我国投入开发的低渗透油田的储量占总动用储量的比例越来越高，而未动用地质储量中所占的比例更大。
注水开发是目前保持地层压力和提高采收率的主要手段之一，以为国内外广泛采用，我国大部分油田也都采用注水开发的方式。
然而我国的油田注水开发过程中存在许多亟待解决的问题，油层结垢伤害就是其中常见的严重问题之一。
目前普遍认为，油田注水工艺需要考虑的主要问题是堵塞、结垢、腐蚀三大因素，尤其是油田结垢本身就是导致注水井和油层堵塞、腐蚀的重要因素。

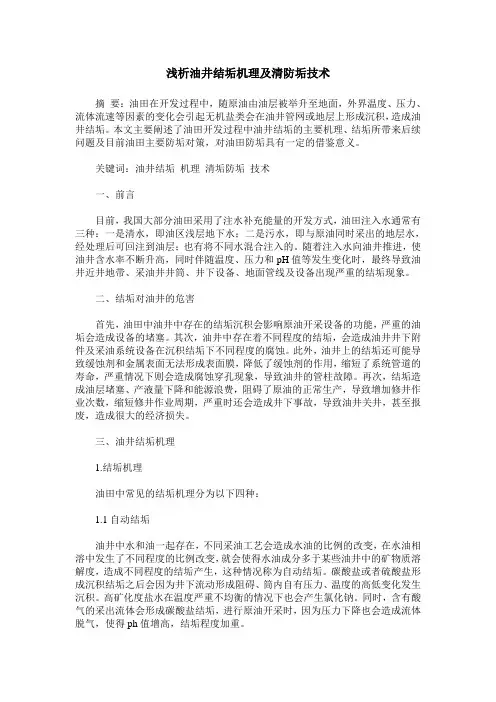

浅析油井结垢机理及清防垢技术
浅析油井结垢机理及清防垢技术摘要：油田在开发过程中，随原油由油层被举升至地面，外界温度、压力、流体流速等因素的变化会引起无机盐类会在油井管网或地层上形成沉积，造成油井结垢。
本文主要阐述了油田开发过程中油井结垢的主要机理、结垢所带来后续问题及目前油田主要防垢对策，对油田防垢具有一定的借鉴意义。
关键词：油井结垢机理清垢防垢技术一、前言目前，我国大部分油田采用了注水补充能量的开发方式，油田注入水通常有三种：一是清水，即油区浅层地下水；二是污水，即与原油同时采出的地层水，经处理后可回注到油层；也有将不同水混合注入的。
随着注入水向油井推进，使油井含水率不断升高，同时伴随温度、压力和pH值等发生变化时，最终导致油井近井地带、采油井井筒、井下设备、地面管线及设备出现严重的结垢现象。
二、结垢对油井的危害首先，油田中油井中存在的结垢沉积会影响原油开采设备的功能，严重的油垢会造成设备的堵塞。
其次，油井中存在着不同程度的结垢，会造成油井井下附件及采油系统设备在沉积结垢下不同程度的腐蚀。
此外，油井上的结垢还可能导致缓蚀剂和金属表面无法形成表面膜，降低了缓蚀剂的作用，缩短了系统管道的寿命，严重情况下则会造成腐蚀穿孔现象，导致油井的管柱故障。
再次，结垢造成油层堵塞、产液量下降和能源浪费，阻碍了原油的正常生产，导致增加修井作业次数，缩短修井作业周期，严重时还会造成井下事故，导致油井关井，甚至报废，造成很大的经济损失。
三、油井结垢机理1.结垢机理油田中常见的结垢机理分为以下四种：1.1自动结垢油井中水和油一起存在，不同采油工艺会造成水油的比例的改变，在水油相溶中发生了不同程度的比例改变，就会使得水油成分多于某些油井中的矿物质溶解度，造成不同程度的结垢产生，这种情况称为自动结垢。
碳酸盐或者硫酸盐形成沉积结垢之后会因为井下流动形成阻碍、筒内自有压力、温度的高低变化发生沉积。
高矿化度盐水在温度严重不均衡的情况下也会产生氯化钠。
同时，含有酸气的采出流体会形成碳酸盐结垢，进行原油开采时，因为压力下降也会造成流体脱气，使得ph值增高，结垢程度加重。
油田防垢技术
第二部分油田防垢技术结垢是海上采油工程中常遇的问题，海上采油工程的很多领域都要接触各种类型的水如淡水、海水、地层水、水井水等，因此结垢的现象会出现在生产中的各个环节，给生产带来严重的影响，使生产中的问题更加复杂化。
地层结垢会造成地层堵塞，使注水井不能达到配注量，油井产能大大下降；在井筒中结垢增加了井下的起下维修作业，严重的造成注水井、油井的报废；结垢还会造成地面系统中管线、输送泵、热交换器的堵塞，影响原油处理系统、污水处理系统的正常操作，增加了设备、管线的清洗和更换费用；水垢的沉积还会引起设备和管道的局部腐蚀，在很短的时间内出现穿孔，大大减小了使用寿命。
一、油田水结垢机理结垢就是指在一定条件下，水相中对于某种盐出现了过饱和而发生的析出和沉积过程，析出的固体物质叫做垢，主要是溶解度小的Ca、Ba、Sr 等无机盐。
结垢分为三个阶段，即垢的析出、垢的长大和垢的沉积。
在这个过程中主要作用机理为结晶作用和沉降作用。
1、结晶作用当盐浓度达到过饱和时，首先发生晶核形成过程，溶液中形成了少量盐的微晶粒，然后发生晶格生长过程，形成较大的颗粒，较大的颗粒经过熟成竞争成长过程进一步聚集。
图1 碳酸钙的溶解与析出曲线1—溶解；2—析出对于微溶盐类如碳酸钙，通常析出浓度远大于饱和浓度。
图1是用等浓度的钙硬度和碱度（以CaCO2计）作纵坐标，以温度作横坐标，得到碳酸钙溶解度曲线和碳酸钙结晶析出曲线。
该图分成三个区域：沉淀区、介稳区和溶解区。
介稳区出现的原因是在晶格生长的过程中，由于受到水中离子或粒子的扩散速度的影响，或者说受传质过程的控制造成的。
若盐类在水中的溶解度较大，则水中溶解的离子和粒子浓度都较高，晶核形成后很容易生长，这时盐类的溶解度曲线和晶体析出曲线基本重合，因而不存在介稳区。
但在微溶或难溶盐类的饱和溶液中，由于离子和粒子的浓度都很低，因此晶核形成后晶格并不生长，只有在离子或粒子浓度较高的过饱和溶液中，晶格才开始生长和析出晶体。
第十章油田水处理
（7学时）
第一节 油田水的性质 第二节 油田水的净化与净水剂 第三节 油田水的防垢、除垢技术 第四节 油田水的缓蚀、杀菌技术
第一节 油田水性质
为什么要进行污水处理？
第十章 油田水处理技术
随着油田开发的进行，原油含水率不断上升，油田采油污水量越来越大。 这些污水，除含有一定量的原油、悬浮固体（如泥沙、各种腐蚀物、垢 及有机物）外，还含有各种无机离子、溶解气、细菌和微生物，这种污 水外排会造成对环境的污染，如果回注用于采油，一方面可造成金属设 备与管道的结垢和严重腐蚀，另一方面还易造成地层孔隙通道的堵塞， 因此无论排放还是回注都必须进行处理。另外，处理达标的污水回注， 可节约大量的水资源，同时处理后的污水矿化度与地层水一致，配伍性 好，节约成本，可见污水处理意义重大。
2）油田水性质
（1）PH值
第十章 ห้องสมุดไป่ตู้田水处理技术
一般情况下，油田水偏酸性。水的PH值高低，决定油田水的腐蚀与结垢
趋势，因为PH值决定水中CO32-、HCO3-、S2-的存在形式。 PH值升高，结垢趋势增加，腐蚀减轻；PH值下降，结垢趋势减弱，腐
蚀增强；当Ca2+、HCO3-含量高时，PH值低，在减压过程中会产生
混凝剂的分类
第十章 油田水处理技术
（3）化学混凝的作用机理
第十章 油田水处理技术
化学混凝的作用机理主要有以下几种，各种机理可能是同时或交叉发生作 用，也可能在一定情况下以某种机理为主。 ①压缩双电层机理 当向水中投加电解质时，由于电解质浓度增加而离子强度升高，压缩外围 扩散层，双电层变薄，ζ电位降低，因此胶粒间的相互排斥力下降，胶体得 以迅速凝聚。 ②吸附电中和机理 电性异号相吸，这种吸附作用中和了电位离子所带电荷，减小了静电斥力， 降低了ζ电位，使胶粒脱稳凝聚。 ③吸附架桥机理 链状高分子聚合物絮凝剂在静电力、范德华力和氢键力等作用下，通过活 性部位与胶粒和细微悬浮物等发生吸附桥联，聚结成为松散的絮团而沉降。
油田结垢的危害与原因分析及治理对策
油田结垢的危害与原因分析及治理对策摘要：本文分析油田生产过程中，原油物质在地下储层、井筒、生产管柱、设备、管线等各生产环节由于受到液体成分、温度、压力、PH值等各种原因造成结垢对生产的不利影响，结合国内外油田目前现有的预防和除垢技术提出了预防和除垢治理对策。
关键词：结垢危害治理对策一、油田结垢的危害油田生产过程中，在地下储层、采油井井筒、套管、生产油管、井下完井设备以及地面油气集输设备管线内由于各种原因而形成的一层沉积物质，它们会造成堵塞并妨碍流体流动。
主要有碳酸盐垢、硫酸盐垢、铁垢和有机垢。
油田结垢以无机垢最为普遍，分布广泛，危害较大。
油田常见的垢沉积物主要是碳酸钙、硫酸钙和硫酸钡等。
结垢现象普遍存在于油田生产过程的各个环节，从注入设备到油藏再到地面设备的整个水流路径上都能产生结垢。
a.垢对管线的危害:主要表现为管线腐蚀穿孔、堵塞、压力上升。
b.垢对储层的损害:原油蕴藏在油层砂岩空隙之中，油层结垢使岩心大孔隙数量减少,油层润湿性和渗透率下降，致使注水时泵压升高，注入能力不断下降，甚至向地层中无法注水，吸水剖面的吸水厚度降低造成地层伤害。
尽管油层内结垢程度较弱,但是对低渗透储层的伤害却不容忽视。
结垢一旦堵塞地层，通常是很难再清除掉的，因此地层垢造成的地层伤害常是永久性的。
c.垢对设备的危害:油井产出液离开井口以后，在经过不同的管线和设备中时，会经历不同的压力、温度、流速、停留时间、分离以及几种水又可能重新混合，因此可能会有各种垢盐生成。
地面各种设备中的这类结垢统称为设备垢，它会给采油生产带来诸多问题：输液管线积垢，管道内径缩小造成阻流；金属设备中的积垢常是“点状”的，这能引起严重的点腐蚀，造成设备穿孔；在加热炉装置中，炉内的输液管可因垢堵使加热炉热效率降低，或温度无法升高。
二、影响结垢的因素1、成垢离子的浓度水中成垢离子含量越高，形成垢的可能性就越大。
对某一特定的垢，当成垢离子的浓度超过了它在一定温度和pH值下的可溶性界限时，垢就沉积下来。
油田常见防垢技术简介
从图可以看出，孔径对合金装置的防垢 效果有较大影响，孔径对合金装置的防垢效
40
果有较大影响。当孔径在(6～8)mm的范围时 ，剩余钙离子浓度和阻垢率大，防垢效果最
20
佳，随着孔径增大，防垢效果变差。 孔径设计还需要考虑节流和压降的问题
4 6 8 10 孔径（mm） 12 14 16
0
。
防垢器
防垢器效果影响因素 (2)多元合金防垢片片间距离对防垢效果影响
防垢器
防垢器 其他类型的防垢器
激光防垢器
电磁防垢器
量子管防垢器 超声波防垢器
谢
谢
油田常见防垢技术简介
目 录
一、结垢概述
二、结垢机理 三、常见防垢技术 四、防垢剂 五、防垢器
结
垢
结垢：是硬水中溶解的钙、镁碳酸氢盐等受热分解，析出沉淀
物，渐渐积累附着在容器、管道上。在油田开采中会混杂一些腐蚀 产物、油腻垢、泥沙等杂质。
结
垢
结垢的类型
水垢
油泥垢
腐蚀垢
难溶或微溶盐类，具有 固定的晶格，单纯的水 垢较坚硬致密。常见的 有：碳酸钙、硫酸钙、 硫酸钡、镁盐等。
时越易出现紊流状态。
பைடு நூலகம்
防垢器
防垢器效果影响因素
(4)温度对防垢效果影响
从图中可以看出，随着温度的增加，合 金阻垢率呈上下波动趋势，但变化均较 小，阻垢率基本稳定在69.68%左右。
防垢器 防垢器在油井中应用
油井多元合金防垢器连接在Y接头以下管柱 上，产液流经油管进入到油井多元合金防垢 器，在电泵的吸入作用下，产液经内筒上的 长孔进入到内筒与连接套之间的环空，与防 垢芯子充分接触后再通过上接头上的斜孔流 出，进而进入到泵吸入口，泵举升至地面。
油田防垢技术简介
油田防垢技术简介闫方平一、油田结垢现状调研及原因分析目前，我国大部分油田采用了注水补充能量的开发方式，油田注入水通常有三种：一是清水，即油区浅层地下水；二是污水，即与原油同时采出的地层水，经处理后可回注到油层；第三种是海水；也有将不同水混合注入的。
国外一些油田如North Sea oilfield普遍采用注海水的方法。
随着注入水向油井推进，使油井含水率不断升高，最终导致油井近井地带、采油井井筒、井下设备、地面管线及设备出现严重的结垢现象；此外，当系统的温度、压力和pH值等发生变化时，地下储层、射孔孔眼、井筒、井下泵、地面油气集输设备管线内也会形成结垢；同时，如果采用回注污水的开发方式，还可能导致注水泵、注水管线及注水井底结垢。
结垢物主要为钡、锶、镁、钙的硫酸盐或碳酸盐，同时由于CO2、H2S和水中溶解氧的存在，还可能生成各种铁化合物，如碳酸铁、三氧化二铁、硫化铁等。
结垢通常造成生产管线或设备堵塞，增加修井作业次数，缩短修井作业周期；同时，结垢还易造成油层堵塞、产液量下降和能源浪费，阻碍了原油的正常生产，严重时还会造成抽油杆拉断，油井关井，甚至报废，造成很大的经济损失。
国内外大量油田清、防垢实践表明，根据油田实际情况，对油田水结垢、防垢的机理进行系统研究，进而采取相应的防治措施可以减轻或消除结垢对油田生产的不利影响。
1、油田结垢现场调研一般来讲，对一个油田结垢问题的研究总是始于现场调研，目前国内外已有很多结垢现场调研方面的报道。
其中，国外以前苏联、国内以长庆油田的研究最为系统全面。
总体来看，现场调研内容主要包括结垢形成的位置、垢物的成分、结垢成因的初步研究和结垢对生产的影响等，调研手段主要有观察描述、统计分析、垢物的分析鉴定等，有的油田甚至为研究油层内结垢而专门钻了检查井。
从大量的现场调研成果来看，主要得到以下认识：(1) 在地下储层、井筒、地面油气集输设备管线以及地面注水设备管线内均可能产生结垢，结垢可能发生在各种采油井（自喷井、抽油井或气举井）中，但最多的是抽油井。
油田井筒结垢原因分析及防阻垢技术探讨
油田井筒结垢原因分析及防阻垢技术探讨石油是一种重要的能源，对国家、集体和个人都有着非常重要的作用。
然而通过实践我们可以知道，当油田开发至中晚期以后，由于注水量的不断增加，油田的井筒相继开始结垢，直接影响着油井的正常生产。
本文将对油田井筒结垢的原因进行深入分析，并在此基础上提出防阻垢的技术，以期对我国石油开发及油井保护提供一些参考。
标签：油田井筒结垢防阻垢技术在油田开发生产过程中，油井结垢一直制约着油田的正常生产，是一个很难解决的问题。
随着油田的不断开发，注水越来越多，由于水质中的很多成分容易和油井下的工具设备发生化学反应，因此形成一些垢状物质，长时间不予处理就会造成泵漏、杆管断脱、管漏以及井下工具设备失效等事故，严重制约了油井的正常生产。
1 油田井筒结垢的原因分析据调查显示，对目前我国已经步入高含水开发中后期的油井来说，大部分油井的原油含水量基本超过百分之八十甚至百分之九十。
从热力学的角度分析可知，油井中的注入水是不稳定的，容易与油井下的机械设备发生垢化效应，油井经过多次的酸化措施就会使井下管柱严重腐蚀或结垢，进而造成泵卡、筛管堵死以及地层堵塞，原油的产量下降，而且检泵作业的次数将会增加。
1.1 油井地下水的成份分析目前我国部分油井井筒结垢现象比较严重，在对油田现场结垢的地下水质进行鉴定后，进行定量分析并确定结垢物的组成成份。
由于每一个油田井筒结垢情况基本相似，现以百色盆地的塘寨油田为例进行说明。
对塘寨油田部分油井井筒结构部位的水质提取鉴定，得出如下水质成份分析图：从以上水的成份分析结果不难看出，地下水中钙离子、镁离子、碳酸根离子以及硫酸根离子的含量较为丰富，当井下温度和压力达到一定条件时，它们就会发生化学反应，形成难以溶解的盐类化合物即井筒所结的垢。
1.2 井筒结垢原因分析油井井筒垢物成份主要有沥清、蜡、胶质等有机物质以及钙镁铁离子和碳酸、硫酸根离子。
后者离子相互发生化学反应形成难以溶解的化合物，再加上前者有机物质，就会形成更加难以溶解的垢物。
油田污水防垢除垢防腐技术研究综述
油田污水防垢除垢防腐技术研究第一章绪论1.1课题研究背景与意义1.1.1课题研究背景油田污水处理的目的是去除水中的油、悬浮物以及其它有碍注水、易造成注水系统腐蚀、结垢的不利成分。
各油田或区块的水质成分复杂、差异较大，处理后回注水的水质要求也不一样，因此处理工艺应有所选择。
为了能合理地、经济地选择水处理工艺流程，应对各单项工艺或组合工艺的处理功能有所了解。
我国油田污水处理回注的整体技术、工艺、管理水平低，不能及时引进、消化国际先进的技术与设备，没有借鉴国外先进的管理经验，这也是我国大部分油田污水处理回注站处理效率低、水质无法达标的主要原因之一。
早期的石油开发称为一次采油，主要是依靠油层自有的能量进行采油，其采收率较低。
二十世纪以来，为提高石油的采收率，开始推广以补充油藏能量为主的注水、注气的二次采油技术。
随着不断的开发，中国的大部分陆上油田已经进入了高含水期，采出液综合含水率高达80%以上，部分油田已超过90%，为达到稳产保产的目的，我国大庆、胜利、辽河等主力油田又发展了施予能量货主如去油剂开采油层残余油的三次采油技术。
在以自喷方式开采的一次采油中，其采出液含水率很低。
在二次采油过程中，我国绝大部分油田是采用注水开发方式，注入水随原油一同采出，使采出液含水率不断上升，加大油田污水处理压力。
在三次采油过程中，我国多采用注聚合物驱油。
油田污水处理的目的是去除水中的油、悬浮物以及其它有碍注水、易造成注水系统腐蚀、结垢的不利成分。
各油田或区块的水质成分复杂、差异较大，处理后回注水的水质要求也不一样，因此处理工艺应有所选择。
为了能合理地、经济地选择水处理工艺流程，应对各单项工艺或组合工艺的处理功能有所了解。
我国油田污水处理回注的整体技术、工艺、管理水平低，不能及时引进、消化国际先进的技术与设备，没有借鉴国外先进的管理经验，这也是我国大部分油田污水处理回注站处理效率低、水质无法达标的主要原因之一[1]。
油田污水水质复杂，含有许多有害成分。
油田采出水处理技术
素。
33
十、采出水处理站流程举例
混凝沉降重力处理流程
34
旋流分离处理流程
35
谢谢
36
浊度 是水对光吸收和散射的光学性质，由浊度计测量，表示污水 的浑浊程度。
生化需氧量（BOD）水中有机污染物经微生物分解所需的氧量， 以mg/L计。n天生化需氧量以BODn表示，常以5天作为测定生化 需氧量的标准时间，以BOD5表示。
化学需氧量（COD） 在酸性条件下，用化学氧化剂将水中有机污 染物氧化为CO2和H2O所需的氧量，以mg/L计。常用COD为指 标，监控排放废水的水质。
17
（一）立式除油罐
八、采出水治理设施
18
（二）过滤罐
19
Nutshell胡桃壳过滤器
20
（三）油水旋流分离器
21
22
23
（四）气浮机
在污水内设法形成许多小气泡，并使油珠和悬浮物粘附于 气泡上，就可加速水和杂质的分离过程，提高水的净化质 量，这一工艺称为气浮。
24
按污水内形成气泡的方法，气浮大体上可分为四大类：溶气气浮法、 诱导气浮法、电解气浮法和化学气浮法，
10
结垢 腐蚀Байду номын сангаас
四、污水杂质引发的问题
组分
典型溶解度，mg/L(1)
硫酸钙，CaSO4(2) 硫酸锶，Sr SO4 碳酸钙，CaCO3(3) 硫酸钡，BaSO4
1500~6000 300~600 10~80 3~60
(1)常压常温下；(2)有三种形式：CaSO4·2H2O， CaSO4·1/2H2O，
25
斜板除油罐
油田管道结垢的成因及除防垢技术
2017年07月油田管道结垢的成因及除防垢技术周佳旭（哈尔滨石油学院石油工程系2014级2班，黑龙江哈尔滨150027）摘要：油田开发中结垢现象影响着油井正常生产、增加地面能耗和抽油杆的负荷，为此针对油田注水开发结垢的成因，提出了除垢解垢的措施。
关键词：结垢；成因；防垢目前，我国油田大部分已进入开采的中后期，注水开发工艺由于注入压力的不断升高，地层水随着原油被采出，使得水含量的不断攀升，致使油田系统的结垢问题日趋严重。
由于注水开发始终伴随着结垢问题，因此结垢是油田注水开发堵塞的主要原因之一，也对采油管线和集输管线造成一定的损害[1]。
如何解决油田开发的结垢问题，已经成为目前需要解决的一个极其重要的问题。
1结垢的成因及危害1.1不配伍性引起的结垢我国油田大部分普遍都采用多层位混合开采、多层位产出液混输的原油集输处理方式，由于不同层位的原油进行混合集输、注入水与地层水的不配伍性以及多层位混合开采、多层产出液集输的处理方式，致使注入水与地层水中所含的成垢离子如Ca 2+、Mg 2+、Ba 2+、CO 32-、SO 42-等相遇而产生的沉淀结垢，而且结垢的类型较多，不利于油田正常生产。
若有HCO 3-、CO 32-、SO 42-等阴离子的存在，就有可能形成一系列沉淀物，此为油田结垢的内在因素[2]。
目前垢物约百余种，但油田中最常见的主要是碳酸钙（镁）垢、硫酸钙（镁）垢、硫酸钡垢和硫酸锶垢，且大多是混合垢，很少见到单一垢。
1.2条件变化引起的结垢①温度的影响温度能够改变易结垢盐类的溶解度，油田中除CaSO 4·2H 2O 溶解度存在最大值外，其结垢盐类均随温度的升高而降低。
这些盐类结垢中以碳酸盐为主，升高温度Ca(HCO 3)2会分解产生CaCO 3结垢：Ca(HCO 3)2→CaCO 3+CO 2↑+H 2O 此反应为吸热反应，升高温度平衡向右移动，使CaCO 3的析出而结垢。
对于以CaSO 4、BaSO 4、SrSO 4为主的盐类垢亦同理。
油田污水结垢机理及除垢防垢技术简介PPT课件
pH值的影响 pH值较低时，碳酸钙在水中的溶解度较大，沉淀较 少。反之，pH值升高，碳酸钙沉淀增多。铁化合物垢 也一样。而对硫酸钙垢，pH值影响不大。故当注入水 pH值较高时，容易产生碳酸钙结垢。 垢沉积的热力学研究只是对溶液平衡状态的分析，至 于垢沉积过程、沉积速度、过饱和度的变化及其影响 因素，则还要从动力学角度进行研究。
12
(3) 化学反应污垢 即在传热表面上进行的化学反应所产生的污垢。传热 面材料不参加反应，但可作为化学反应的一种催化剂。 例如，在石油加工过程中，碳氢化合物的裂解和聚合 反应若含有少量杂质，则可能发生链反应，从而导致 表面沉积物形成。
(4) 腐蚀污垢 即具有腐蚀性的流体或者流体中含有的腐蚀性杂质腐 蚀换热表面而产生的污垢。通常，腐蚀的程度取决于 流体的成分、温度及pH值。
26
(2) 离子缔合理论模型
根据Bjerum原理，当两个不同电荷的离子彼此靠近到某一 距离时，它们之间的库仑力大于热运动作用力，就能形成 足够稳定的缔合新单元。缔合平衡如下：
2
2、结垢与油田生产
在油田生产过程中，地下储层、采油井井筒、地面油气集 输系统内均可能产生无机盐结垢。油田水结垢给油田正常 生产带来的危害十分巨大，因此结垢问题已越来越引起人 们的关注。
目前，油气集输系统的结垢问题已成为我国各油田普遍存 在的问题。以胜利油田为例，目前胜利油田油井综合含水 平均高达92％，油井产出液中钙、镁离子和碳酸根离子浓 度偏高，有些甚至超过500mg/L，处于严重过饱和状态。 因此胜利油田许多油区的集输系统内结垢现象十分严重。 下表为结垢较严重的胜利油田纯梁首站（梁家楼外输水及 纯化外输水）的离子分析结果。从表中可以看出，这两部 分外输水中钙离子浓度均在400mg/L以上，同时碳酸氢根 离子和硫酸根离子浓度也很高。
第十章 油田水的防垢和除垢技术分解ppt课件
– 含盐量的影响 硫酸钡在水中的溶解度于碳酸钙一样，随着含盐量的增加而增加。
12
铁沉淀物
来源
1 水中溶解的铁离子 2 钢铁的腐蚀产物
油田水的腐蚀通常是由溶解的二氧化碳、硫化氢和氧引起的，溶解 气体与地层水中的铁离子反应也能生成铁化合物。每升地层水中铁 含量通常仅几毫克。
(1)单元醇膦酸酯
分子式：
26
(2)多元醇膦酸酯
分子式：
六元醇膦酸酯也是常用的膦酸酯。
27
天然有机化合物防垢剂
• (1)丹宁 丹宁可防止溶解氧对阴极的去极化作用，或
在金属表面生成一种不透性的保护膜，还有一些 丹宁可改进自然形成的膜而增强保护作用。
• (2)磺化木质素 磺化木质素为造纸工业的副产物，具有来源
7
影响碳酸钙结垢的因素
. 二氧化碳的影响： . 温度和压力的影响； . pH值的影响； . 盐量的影响。
. 溶解的盐效应 ：离子间的静电相互作用，使Ca2+ 离子 和CO32- 离子的活动性减弱，结果降低了这些离子在碳 酸钙固体上的沉淀速度，溶解的速度占了优势，从而 碳酸钙溶解度增大的现象。
8
碳酸镁结垢因素分析
又pK等于pK2和pKSP之差(K2为HCO3-)的电离常数， KSP为碳酸钙的 溶度积) ，K也可又离子强度与水温的关系表中查得：
5
碳酸钙结垢倾向性预测公式
SI=pH-K-p[Ca2+ ]-p[HCO3-]
式中： SI—— 结垢指数； pH——系统中实际pH值； pHS——系统中的碳酸钙达饱和时的pH值； K——常数，为含盐量，组成和水温的函数，可由离子强度与水温的
. 碳酸镁的溶解反应如下：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– (2)盐量的影响 – (3)压力的影响
硫酸钡结垢
• 硫酸钡是油田水中最难溶解的一种物质，在共沉淀条件下，硫酸盐 结垢的难易程度与化学溶度积原理相一致，BaSO4最快，其次是 SrSO4，最慢的是CaSO4。当温度上升时，BaSO4的结垢趋势减 弱，当压力上升时，三种硫酸盐的溶解性增大，结垢减少。
• 碳酸镁的溶解反应如下：
Mg2CO3+CO2+H2O→Mg(HCO3)2
碳酸镁在水中的溶解度随水面上二氧化碳分压的增大而增 大；随着温度增大而减小。
碳酸镁结垢因素分析
碳酸镁在水中易水解成氢氧化镁，碳酸镁的水解反应如
下：
MgCO3+H2O→Mg(OH)2+CO2
由水解反应生成的氢氧化镁的溶解度很小，氢氧化镁也是
碳酸钙结垢倾向性预测公式
饱和指数等于水的实际pH值与在该条件下(温度、碱度、硬度和总 溶 解固体相同)被碳酸钙饱和的pH值(以pHs表示之)之差： SI=pH-pHs 碳酸钙在水中建立溶解平衡后 CaCO3(S)+H+ +Ca2+ + HCO其平衡常数K为：
pHs= p[Ca2+]+ p[HCO3-]-pK 又pK等于pK2和pKSP之差(K2为HCO3-)的电离常数，KSP为碳酸钙的 溶度积)，K也可又离子强度与水温的关系表中查得：
腐蚀、溶解气体、pH值
一结垢机理及影响因素
结垢是油田水水质控制遇到的最严重的问题之一， 结垢可以在地层和井筒的任何地方发生， 结垢的危害： – 降低传热效果； – 引起管道、设备腐蚀； – 降低水流道面积，增大水流阻力和能耗； – 增加清洗费用和停产时间；
一、结垢机理及影响因素
碳酸钙结垢机理
碳酸钙垢[CaCO3]是由于钙离子与碳酸根或碳酸氢根结合而 生成的，反应如下： Ca2+ +CO32- ＝CaCO3↓ Ca2++2HCO-＝CaCO3↓+CO2↑+H2O 在油井生产过程中，当流体从高压地层流向压力较低 的井筒时，CO2分压下降，水组分改变，就成为CaCO3溶 解度下降并析出沉淀的主要原因之一。
影响硫酸钡溶解度的因素如下：
– 温度的影响 硫酸钡的溶解度随着温度升高而增大。 – 含盐量的影响 硫酸钡在水中的溶解度于碳酸钙一样，随着含盐量的增加而增加。
铁沉淀物
来源
1 2
水中溶解的铁离子 钢铁的腐蚀产物
油田水的腐蚀通常是由溶解的二氧化碳、硫化氢和氧引起的，溶解 气体与地层水中的铁离子反应也能生成铁化合物。每升地层水中铁 含量通常仅几毫克。 含有氧化铁胶体的水具有红色，称为“红水”。含有硫化亚铁胶 体的水具有黑色，称为“黑水”。
1 =(C 1 Z 12 +C 2 Z 22 +L +C n Z n2 ) 2
式中：Cn——某离子浓度，mol/L； Zn——某离子的化合物。
饱和指数SI的意义
• ①SI=0时，水中的钙离子和碱度等在该温度下保持平 衡，水刚好被碳酸钙饱和，因而水是稳定的，即不析 出垢； • ②SI>0时，该条件下水中的钙离子处于过饱和状态， 倾向于结垢析出，SI值越大，结垢的倾向也越大； • ③SI<0时，钙离子不饱和，不会结垢。
取对数
碳酸钙结垢倾向性预测公式
SI=pH-K-p[Ca2+ ]-p[HCO3-]
式中：SI——结垢指数； pH——系统中实际pH值； pHS——系统中的碳酸钙达饱和时的pH值； K——常数，为含盐量，组成和水温的函数，可由离子强度与水温的 关系表中查得； p[Ca2+]——Ca 2+浓度负对数，Ca 2+ 离子浓度单位为mol/L； p[HCO3-]——HCO3-浓度负对数，HCO3-离子浓度单位为mol/L； 离子强度 ：
硅沉淀物
天然水中都含有一定量的硅酸化合物，它往
往是由于含有硅酸盐和铝酸盐的岩石和水直接 接触后溶解而形成的。
硅垢
以硅酸盐或二氧化硅为主的垢
油田防垢技术的应用
控制结垢的作用 (1)防止晶核化或抑止结晶变大； (2)分离晶核，控制成垢阳离子，主要是螯合二价金
属离子；
(3)防止沉积，保持固体颗粒在水中扩散并防止在金 属表面沉积。
影响碳酸钙结垢的因素 • 二氧化碳的影响：
• 温度和压力的影响； • pH值的影响；
• 盐量的影响。 • 溶解的盐效应 ：离子间的静电相互作用，使Ca2+离子 和CO32-离子的活动性减弱，结果降低了这些离子在碳 酸钙固体上的沉淀速度，溶解的速度占了优势，从而 碳酸钙溶解度增大的现象。
碳酸镁结垢因素分析
油田防垢技术的应用
1、控制pH值 2、去除溶解气体
控制方法
3、防止不相容的水混和 4、采用防垢剂进行防垢
油田常用的防垢剂及作用机理 油田常用的防垢剂
无机磷酸盐
主要有磷酸三钠、焦磷酸四钠、三聚磷酸钠、十聚磷酸钠
和六偏磷酸钠(NaPO3)。
有机磷酸及其盐类
主要有氨基三甲叉磷酸(ATMP)、乙二胺四甲叉磷酸 (EDTMP)、羟基乙叉二磷酸钠(HEDP)等。
第十章
1 2 3 4
油田水的防垢与除垢技术
结垢机理及影响因素 油田防垢技术的应用 油田常用的防垢剂及作用机理 油田化学除垢
一、结垢机理及影响因素
油田水常见的水垢与影响因素
名称
碳酸钙 硫酸钙 硫酸钡 硫酸锶 铁化合物 碳酸亚铁 硫化亚铁 氢氧化亚铁 氢氧化铁 氧化铁 化学式 CaCO3 CaSO4· 2H2O(石膏) CaSO4(无水石膏) BaSO4 SrSO4 FeCO3 FeS Fe(OH)2 Fe(OH)3 Fe2O3 结垢的主要因素 二氧化碳分压、温度、含盐量、pH值 温度、压力、含盐量 温度、含盐量
聚羧酸类防垢剂
(1)丙烯酸、甲基丙烯酸的聚合物
• ①分子式：
•
聚丙烯酸(钠) 聚甲基丙烯酸(钠) ②性质 固含量(质量分数)/% 25~30 相对分子质量(平均) 2000~5000(黏度法) 聚丙烯酸 2~3 pH值 8~9 聚丙烯酸钠 ＞85 阻垢率/% ＞95 聚合率/%
一种反常溶解度物质，它的溶解度随着温度的上升而下
降。
硫酸钙结垢
• 硫酸钙或石膏是油田水另一种常见的固体沉淀物。
– 地层中的注入水中硫酸盐的富集的原因： – (1)岩石中所含石膏的溶解作用。 – (2)岩石中硫化物被水中所含溶解氧氧化，产生硫酸根。 – (3)注入水与油藏内封存水的混合。
• 影响硫酸钙结垢的因素：
