正常胸部CT(肺窗和纵隔窗)
正常胸部CT解剖(肺窗和纵隔窗)
正常胸部肺窗CT解剖（1）
气管分叉层面
右上叶支气管层面
左主支气管中段层面
左上叶固有段与舌段支气管分叉层面
正常胸部肺窗CT 解剖（2）
右中叶支气管开口层面
显示双侧斜裂层面
显示各肺叶层面
t WTH
下肺层面
正常胸部纵隔窗CT解剖（1）
若議聽珀I*
/FSP.t/ilK
胸锁关节层面（平扫）
古技訣总胜
右亲址昶胜
.珂欄框休左丛世静肚肯置
Si头関融脉
孚因4
胸锁关节层面（增强）
主动脉弓上层面（平扫）左头料强㈱左帝忌动峠
右吳霸巒練
主动脉弓上层面（平扫）
左头欝静姑
左血总胡挣：
左抵合F站屏正常胸部纵隔窗CT解剖（2）
主动脉弓层面（平扫）
气管分叉层面（平扫）
肺动脉干与右肺动脉层面（平扫）
正常胸部纵隔窗CT解剖（3）
左心房层面（平扫）埠王动膀
气管分叉层面（增强）
t府静駅左肺二Ifr
辭
奇器林
右，心民
左匚尼
正常胸部纵隔窗CT 解剖（4）
疋心曙
占肺弋柞徘
右心聿
右'（.■耳
主动|衬冶:
左證状动册
片心耳 左騎卜端詠
左心房层面（增强）
右瑩建岀
if
主石貼©
&'CS
砖+閒时
左、右心房层面（增强）
四腔心层面（平扫）
左心宿
心室层面（平扫）。
胸部CT诊断资料严选材料
癌。
专业调研
88105
右上肺前段专细业调支研 气管肺泡癌。 89106
左上肺尖后段小片影，境界清晰，可见胸膜凹陷样改变，
经抗炎治疗部吸收，手术证实为细支气管肺泡癌。
专业调研
91007
蜂窝征
支气管充气征
弥漫型细支气管肺泡癌(DBAC)
专业调研
19018
左下肺大块状病变内有蜂窝状低密度影， 右肺中叶呈致密实变。专业弥调研漫型细支气管肺泡癌。92109
左下肺背段空洞性肺癌，空洞内壁不光滑，
洞壁后外部较厚，病变胸膜侧较模糊。
专业调研
19189
平扫
增强
右主支气管与上叶支气管前方有一软组织密度
肿块影，密度较均匀，上叶前段支气管变细。增强
后病灶呈均一强化。病理证实为小细胞癌。
专业调研
99121
右肺下叶后基底段紧贴胸壁宽基底略呈半
球状病变，周边血管纹理较粗。病理证实为大 细胞癌。
右肺上叶前段结节影，略呈分叶，胸
膜侧边缘不规则呈锯齿状，周围无卫星灶。
手术证实为肺腺癌。 专业调研
103125
肺窗
右肺中心型肺癌，右 肺中间及下叶支气管 狭窄。
专业调研
纵隔窗 101426
同一病例，下一层面。
专业调研
110527
专业调研
同一病例， 可见右下 肺多个小 结节影， 为肺内多 发转移。
专业调研
12 12
通过下叶支气管层面
B8+9+10 B7 RIPA
B7+8 B9+10
B7：右肺下叶内基底段支气管 B8+9+10：右肺下叶前、外、后基
底段支气管主干 B7+8：左下肺前内侧基底段支气管 B9+10:左肺
正常胸肺部CT影像学表现.
5
6
3、中间支气管层面： 右侧见中间支气管，其前方为右肺动脉，前外方为肺静 脉。右肺野中部无肺纹理区为水平裂，后方为斜裂，所围 的肺组织为中叶外侧段，前方为上叶前段，后方为下叶背 段。 左侧见左主支气管及左上叶支气管，其前方为肺静 脉，后方为左肺动脉，左肺 3 野中部可见舌叶支气管和 血管，前外侧为上叶前段， HF 后方见斜裂，其后为下叶 背段。 OF 4 1 2
MPR
VR
右主支气管较左侧短而粗，多平面重建（如MPR）或 三维重建（如VR）可显示主支气管长轴形态。
当X线束与支气管的走行垂直时，显示为横 断面为环形影，与支气管的走行平行时显示 支气管的长轴，而与支气管走行斜交时则为 卵圆形
胸壁 气管、支气管 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋巴结
3
2
1、房间隔 2、右心房 3、右心室 4、室间隔 5、左心室 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋巴结
纵隔淋巴结
前纵隔淋巴结
前胸壁淋巴结 血管前淋巴结 中纵隔淋巴结 气管旁淋巴结 气管支气管淋巴结 支气管肺淋巴结 隆突下淋巴结 后纵隔淋巴结
肺 门
为两肺支气管、肺动、静脉、神经及淋巴组织出入 纵隔所形成的影像。 上界为尖段支气管的起始部及伴随动脉，
左右肺门 下界为下叶肺段支气管的起始部及伴随动脉 内界为纵隔胸膜
外界为肺段支气管起始段及伴随动脉。
胸壁 气管、支气管 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋巴结
叶 间 裂
是识别肺叶的标志
肺段、肺小叶 CT图像上确定肺段主要依据肺 段支气管，它位于肺段中心，下面 描述5个标志层面上的肺段分布：
1、主动脉弓层面
两侧肺野内侧可见尖断 支气管及伴行的肺血管，故 内侧为尖段，其前、后方可 见支配前段和后段的血管影， 本层面可显示上叶的尖段、 后段和前段。
正常胸肺部C影像学表现
常规层厚（≥5mm）时，叶间裂显示为较宽的 无或少肺纹理的透明带；
薄层扫描时（﹤2mm）多显示为线状影
A
B
A常规层厚显示双侧斜裂为无肺纹理透亮区
B薄层显示为双侧斜裂呈发丝状细线状影
水平裂 常规层厚
薄层
薄层
胸壁 气管、支气管 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋巴结
1、上腔静脉 2、升主动脉 3、肺动脉干 4、右肺动脉 5、左肺动脉 6、左主支气管 7、降主动脉 8、右主支气管
23 1
8
4 5
6 7
6、左心房层面 升主动脉根部位于纵隔中央
1、右心房 2、升主动脉 3、右室流出道 4、左心房 5、左下肺静脉 6、降主动脉
3 2
1
4
5
6
7、心室层面 见四个心腔
骨窗：
窗宽：1000～2000HU 窗位：150～1000HU
胸壁 气管、支气管 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋ห้องสมุดไป่ตู้结
胸壁
1、软组织 前胸壁主要有乳腺、胸大肌及胸小肌； 外胸壁主要有腋窝，腋窝的前壁为胸大、小肌，后壁
为背阔肌、大圆肌及肩胛下肌，内侧壁为前锯肌及肋骨； 后胸壁：脊椎伸肌群位于脊柱后方，外侧为肩胛骨及
右侧见中叶支气管及其外、内侧段支气管，同时分出下
叶支气管，有时见下叶背段支气管。中叶支气管前内方为
右上肺静脉，外后方为右下肺动脉。 左侧见向前走行的
舌叶支气管及左下叶支气管
9
起始部，有时见下叶背段 1
支气管，舌叶支气管的前 2
内方为肺静脉，外后方为 5
左下肺动脉
4
1、右中叶内侧段支气管 2、右中叶外侧段支气管
正常胸肺部CT影像学
肺门
为两肺支气管、肺动、静脉、神经及淋巴组织出入 纵隔所形成的影像。
上界为尖段支气管的起始部及伴随动脉， 左右肺门 下界为下叶肺段支气管的起始部及伴随动脉
内界为纵隔胸膜 外界为肺段支气管起始段及伴随动脉。
胸壁 气管、支气管 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋巴结
叶间裂
是识别肺叶的标志
肺小叶 常规CT难以显示肺小叶结构，高分辨率CT显示肺小 叶是多边形截头锥体形，底位于肺表面，尖向肺门， 直径约10－25mm，肺小叶核心为小叶肺动脉和细支 气管，其直径约为1mm。 正常情况下，小叶间隔线 很少能完整显示，如能清晰 显示多为异常增厚。
高分辨率CT隐约可显示胸膜 下小叶间隔
胸壁 气管、支气管 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋巴结
CT 7个基本的纵隔层面
1、胸廓入口层面： 即肺尖平面，相当于
正常CT表现
正常CT表现
胸部CT采用两种不同的窗宽和窗位
肺 窗 窗位为－400～－800HU 窗宽为1000～1500HU
适合观察肺实质
纵隔窗 窗位20 ～50HU 窗宽200 ～400HU 适于观察肺实质病变、纵隔及胸壁
如图：
正常肺肺窗
正常肺纵隔窗
此外，用于观察骨骼病变还需要用骨窗： 薄层骨窗可以显示骨皮质及骨松质
右肺:斜裂及水平裂； 左肺:斜裂
常规层厚（≥5mm）时，叶间裂显示为较宽的 无或少肺纹理的透明带；
薄层扫描时（﹤2mm）多显示为线状影
A
B
A常规层厚显示双侧斜裂为无肺纹理透亮区
B薄层显示为双侧斜裂呈发丝状细线状影
水平裂 常规层厚
薄层
薄层
胸壁 气管、支气管 肺段、肺叶 肺门 叶间裂 肺小叶 纵隔 纵隔淋巴结

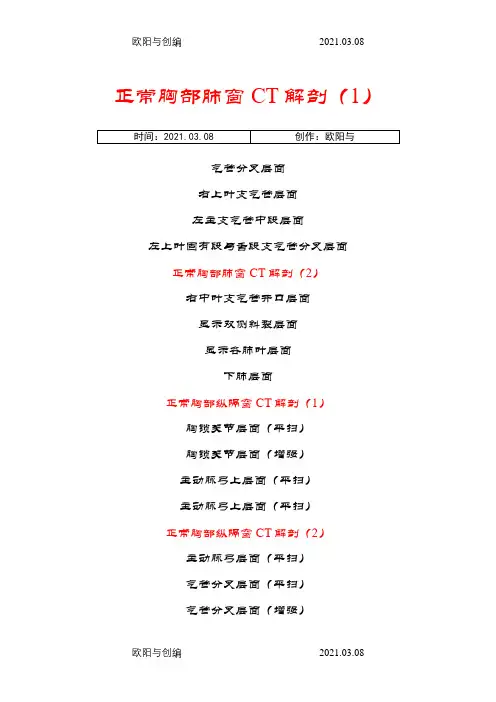

正常胸部CT解剖(肺窗和纵隔窗)之欧阳与创编
正常胸部肺窗CT解剖（1）
气管分叉层面
右上叶支气管层面
左主支气管中段层面
左上叶固有段与舌段支气管分叉层面
正常胸部肺窗CT解剖（2）
右中叶支气管开口层面
显示双侧斜裂层面
显示各肺叶层面
下肺层面
正常胸部纵隔窗CT解剖（1）
胸锁关节层面（平扫）
胸锁关节层面（增强）
主动脉弓上层面（平扫）
主动脉弓上层面（平扫）
正常胸部纵隔窗CT解剖（2）
主动脉弓层面（平扫）
气管分叉层面（平扫）
气管分叉层面（增强）
肺动脉干与右肺动脉层面（平扫）正常胸部纵隔窗CT解剖（3）
左心房层面（平扫）
左心房层面（增强）
左、右心房层面（增强）
四腔心层面（平扫）
正常胸部纵隔窗CT解剖（4）
心室层面（平扫）。
ct肺窗和纵隔窗及骨窗原理
ct肺窗和纵隔窗及骨窗原理
CT肺窗、纵隔窗和骨窗是CT扫描技术中的一种窗宽技术，它可以将CT图像分为不同的窗宽，以便更好地观察和诊断疾病。
1. 肺窗：主要是看肺内和气管的病变，包括肺内的肿块、结节、感染以及气管的占位或狭窄等。
2. 纵隔窗：主要是看肿瘤大小或感染实性部分的范围，有无强化，以及与血管的关系，纵隔淋巴结是否肿大，胸腔有无积液，心脏大小及心包有积液等等。
3. 骨窗：主要是看所扫描的胸部，包含的胸椎以及肋骨，有无骨折及骨质破坏或发育异常。
在内科的疾病诊断中，骨窗使用比较少。
无论是肺部CT平扫还是增强都有
肺窗和纵膈窗，医生阅片时二者需要结合起来看。
肺部CT平扫就是患者躺
在CT机上直接扫描，不需要往静脉里注射造影剂。
以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询专业医生。
正常胸部CT解剖(肺窗和纵隔窗)之欧阳美创编
正常胸部肺窗CT解剖（1）
气管分叉层面
右上叶支气管层面
左主支气管中段层面
左上叶固有段与舌段支气管分叉层面
正常胸部肺窗CT解剖（2）
右中叶支气管开口层面
显示双侧斜裂层面
显示各肺叶层面
下肺层面
正常胸部纵隔窗CT解剖（1）
胸锁关节层面（平扫）
胸锁关节层面（增强）
主动脉弓上层面（平扫）
主动脉弓上层面（平扫）
正常胸部纵隔窗CT解剖（2）
主动脉弓层面（平扫）
气管分叉层面（平扫）
气管分叉层面（增强）
肺动脉干与右肺动脉层面（平扫）
正常胸部纵隔窗CT解剖（3）左心房层面（平扫）
左心房层面（增强）左、右心房层面（增强）四腔心层面（平扫）
正常胸部纵隔窗CT解剖（4）心室层面（平扫）。
正常胸部CT解剖(肺窗和纵隔窗)
正常胸部肺窗CT解剖（1）气管分叉层面右眄功请祈干右种上叶可绘支气曽占上叶肺林赣后交右上叶后議复气令石比打赍气管左干y详左上斜諾E饪支F善丘肺璃H右上叶支气管层面左主支气管中段层面左上叶固有段与舌段支气管分叉层面正常胸部肺窗CT解剖（2）右殊上阳右齋T叶A-tHk右中叶支气管开口层面显示双侧斜裂层面右脑下叶若満上肝A-M H■+左歸下科显示各肺叶层面下肺层面正常胸部纵隔窗CT解剖（1）右皆飞幼恋咅*1训衬K胸锁关节层面（平扫）右辿訣尬腺右虫站的肤右硕脅F肚脳禰11肿咼音皆Gi*^k胸锁关节层面（增强）知忏主动脉弓上层面（平扫）左头欝醉轴左抽忌砧忏王號告F话尿主动脉弓上层面（平扫）正常胸部纵隔窗CT解剖（2）土罚辭弓上剋一巳曲气餐輔绘歸肚冶闻Aft主动脉弓层面（平扫）片主撷*i工力气笛石主直气餐气管分叉层面（平扫）Array气管分叉层面（增强）r府卿中闾段支円普肺动脉干与右肺动脉层面（平扫）弭动孝干左肺曰矗蘇&誌动忏奇謎栋正常胸部纵隔窗CT解剖（3）右，心卫:肺讪业吓幅霑古壬it站瞄血帅上卩帥左岭卜阳姑左心房层面（平扫）右卍耳主动珊強右讪工絆脉在"胪朝球干帳那左冠状衲凍片心耳左心房层面（增强）ti室证出壇王昭躲QS-L'ffi左、右心房层面（增强）左心當四腔心层面（平扫）正常胸部纵隔窗CT解剖（4）心也期耶垫“J®下呼静詠心室层面（平扫）。
