发变组各保护的作用及保护范围

1．发电机的纵差动保护

发电机的纵差保护能快速而灵敏地切除发电机定子绕组及引出线发生的故障，是发电机的内部相间短路的主保护。

2．发电机的匝间短路保护

发电机的匝间短路保护有两种类型：横联差动保护和反应零序电压的匝间短路保护，切除发电机定子匝间短路。

3．发电机定子绕组单相接地保护

反应基波零序电压的定子绕组接地保护切除发电机端至中心点85%-95%范围内的定子绕组单相接地故障；

反应三次谐波电压定子绕组接地保护，其保护区为中性点至的机端的50％；

两保护区加起来构成１００％的保护区。

4．发电机后备保护

发电机后备保护可采用低电压起动的过电流保护，复合电压起动的过电流保护或负序电流加单相式低电压起动的过电流保护。当对灵敏度和时限配合的要求较高时，还可采用阻抗保护作为后备保护。发电机后备保护作发电机的纵差保护的后备保护。

5．转子一点接地保护

转子一点接地时发信号或跳闸。

6．转子两点接地保护

转子一点接地保护动作后投转子两点接地保护，切除转子两点接地故障。

7．发电机失磁保护

发电机失磁后动作于发信号或跳闸

8．发电机逆功率保护

机炉保护动作或其他原因使汽轮机主汽门误关闭，而断路器未跳闸，发电机变成电动机运行，从系统吸收有功功率。发电机逆功率保护动作跳闸。

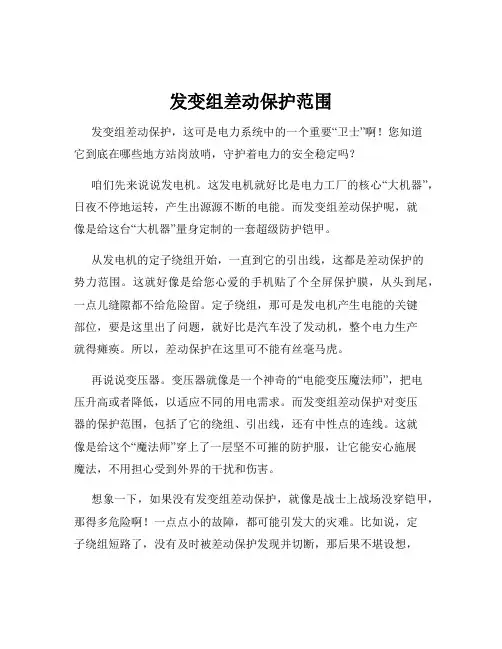

9．发电机—变压器组差动保护

快速而灵敏地切除发电机定子绕组，变压器绕组，发电机与变压器的连线发生的故障，是发电机和变压器的内部相间短路主保护。

10．高压厂用变压器差动保护

能快速而灵敏地切除高压厂变绕组的故障，是高压厂变内部相间短路的主保护。

11．发电机定子反时限过负荷保护

发电机对称过负荷时动作于发信号或跳闸。

12．发电机定子负序反时限过负荷保护

发电机非对称过负荷时动作于发信号或跳闸。

18．定子绕组过电压保护

定子绕组过电压保护动作于跳闸或发信号。

14．主变压器过励磁保护

主变压器过励磁时保护动作于发信号或跳闸。

15．变压器零序电流保护

作变压器中性点接地侧接地故障的后备保护和相联线路接地故障的后备保护。

16．变压器阻抗保护

作为主变压器和母线相间故障的后备保护。

17．变压器后备保护

可采用低电压起动的过电流保护，复合电压起动的过电流保护或负序电流加单相式低电压起动的过电流保护。作变压器纵差保护、瓦斯保护的后备保护。

18．变压器瓦斯保护

反应变压器油厢内的全部故障、漏油等不正常状态；重瓦斯动作于跳闸，轻瓦斯动作于发信号。

为了快速切除故障，保护装置在跳开发电机出口断路器的同时，应作用于自动灭磁开关，切断发电机励磁电流。
