图腾柱(Totem Pole)输出
编码器常见问题解答
编码器常见问题收藏此信息打印该信息添加：佚名来源：未知一、通用问题：问什么是编码器？TOP答编码器是把角位移或直线位移转换成电信号的一种装置。
前者称为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。
按照工作原理编码器可分为增量式和绝对式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
问测量精度的定义？TOP答大家知道，所有的测量都是对"真实"值的大致估计，也就是说测量的数值总是和"真实"值有一定的误差，那么这样一个误差的大小就是通常所说的测量精度，它反映了测量仪器系统所能真实还原测量信号值的能力。
问增量编码器的精度？TOP答增量式光电编码器的精度与分辨率完全无关，这是两个不同的概念。
精度是一种度量在所选定的分辨率范围内，确定任一脉冲相对另一脉冲位置的能力。
精度通常用角度、角分或角秒来表示。
编码器的精度与码盘透光缝隙的加工质量、码盘的机械旋转情况的制造精度因素有关，也与安装技术有关。
问增量编码器的分辨率？TOP二、Hengstler品牌•“59”型包括拉深不锈钢外壳，并和轧花不锈钢法兰连接。
标准电缆配件是由PVC制造。
=> “这种设计通常是不太昂贵的（提供了降低了一些要求的编码器类型）：带电缆连接器的增量编码器，带电缆连接器的绝对值编码器和密封外壳（如并行单圈，SSI或BiSS)。
问实心轴编码器和空心轴编码器之间有何区别？TOP答实心轴编码器需要安装法兰和联轴器。
tiuc1825pwm电源控制方案

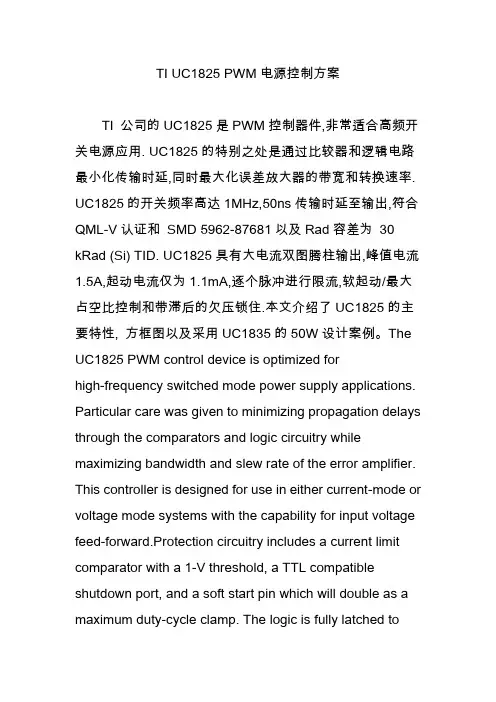

TI UC1825 PWM电源控制方案TI 公司的UC1825是PWM控制器件,非常适合高频开关电源应用. UC1825的特别之处是通过比较器和逻辑电路最小化传输时延,同时最大化误差放大器的带宽和转换速率. UC1825的开关频率高达1MHz,50ns传输时延至输出,符合QML-V认证和SMD 5962-87681以及Rad容差为30 kRad (Si) TID. UC1825具有大电流双图腾柱输出,峰值电流1.5A,起动电流仅为1.1mA,逐个脉冲进行限流,软起动/最大占空比控制和带滞后的欠压锁住.本文介绍了UC1825的主要特性, 方框图以及采用UC1835的50W设计案例。
The UC1825 PWM control device is optimized forhigh-frequency switched mode power supply applications. Particular care was given to minimizing propagation delays through the comparators and logic circuitry while maximizing bandwidth and slew rate of the error amplifier. This controller is designed for use in either current-mode or voltage mode systems with the capability for input voltage feed-forward.Protection circuitry includes a current limit comparator with a 1-V threshold, a TTL compatible shutdown port, and a soft start pin which will double as a maximum duty-cycle clamp. The logic is fully latched toprovide jitter-free operation and prohibit multiple pulses at an output. An undervoltage lockout section with 800 mV of hysteresis assures low start up current. During undervoltage lockout, the outputs are high impedance.This device features totem pole outputs designed to source and sink high peak currents from capacitive loads, such as the gate of a power MOSFET. The on state is designed as a high level.UC1825主要特性:QML-V Qualified, SMD5962-87681 Rad-Tolerant: 30 kRad (Si) TID(1) Compatible With Voltage- or Current-Mode Topologies Practical Operation Switching Frequencies to 1 MHz 50-ns Propagation Delay-to-Output High-Current Dual Totem Pole Outputs (1.5 A Peak) Wide Bandwidth Error Amplifier Fully Latched Logic With Double-Pulse Suppression Pulse-by-Pulse Current Limiting Soft Start/MaximumDuty-Cycle Control Undervoltage Lockout With Hysteresis Low Start-Up Current (1.1 mA)图1.UC1825方框图图2.UC1825开环实验室测试电路图3.采用UC1835的设计案例: 50 W, 48V到5V DC/DC 转换器——1.5MHz时钟频率。
键盘矩阵的按键识别方法
在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式，在矩阵键盘中每条水平线和垂直线在交叉处不直接相连，而是通过一个按键相连接，这样在由N条水平线和M条垂直线最多可以有N *M 个按键，大大的减少了对于芯片I/O的占用。
键盘矩阵的按键识别方法图1 矩阵键盘的结构方法一行扫描法1、判断键盘中有无键按下将全部行线P1.4-P1.7置低电平，当然P1.0-P1.3为高电平（或许芯片内部已经将这些引脚它上拉），然后检测列线的状态。
只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交叉的4个按键之中。
若所有列线均为高电平，则键盘中无键按下。
2、判断闭合键所在的位置在确认有键按下后，即可进入确定具体闭合键的过程。
其方法是：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平。
在确定某根行线位置为低电平后，再逐行检测各列线的电平状态。
若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键。
方法二先从P1口的高四位输出低电平，低四位输出高电平，从P1口的低四位读取键盘状态。
再从P1口的低四位输出低电平，高四位输出高电平，从P1口的高四位读取键盘状态。
将两次读取结果组合起来就可以得到当前按键的特征编码。
在I.MX27中keypad模块的实现Keypad port 相关引脚说明：在keypad模块中总共有16个引脚（8个行引脚 8个列引脚）KP_COL[7:0] 其中[5:0] 作为键盘模块的列引脚如果未使用也可以做为通常的GPIO口使用[7:6]两引脚复用可以作为键盘模块的列引脚 7脚还可以用做串口2的UART2_CTS 引脚6脚还可以当做串口2 的UART2_TXD脚使用 6脚有时还做为芯片内部的测试引脚KP_ROW[5:0] 其中[5:0] 作为键盘模块的行引脚如果未使用也可以做为通常的GPIO口使用[7:6]两引脚复用可以作为键盘模块的行引脚 7脚还可以用做串口2的UART2_RTS 引脚6脚还可以当做串口2 的UART2_RXD脚使用keypad port 相关的寄存器KPCR 键盘控制寄存器当列引脚作为输出时有凉宫输出方式1）Open-Drain Output (漏极开路输出）2) Totem-Pole-Output（图腾柱式输出）KPSR 键盘状态寄存器作用用于控制键盘的状态设定键盘的中断方式等kDDR 键盘数据流向寄存器作用用于控制键盘引脚作为输出功能还是作为输入功能使用当相应位被置为0代表输入当相应位被置为1时代表输出kPDR 键盘数据寄存器作用用于输出或者读出相应行列引脚上的数据，当相应引脚被置为输入/输出模式该寄存器的响应为代表输入/输出的值Keypad功能能模块的具体实现。
各种芯片的特点的翻译
关于特点：1.Low start-up current and operating current 低启动电流和工作电流2.cycle-by-cycle current limiting 逐周期电流限制3.internal leading edge blanking 内置前沿消隐4.analog multiplier for power factor correction 功率因数校正模拟乘法器5.internal startup timer for stand-alone applications 内置的单机应用的启动定时器6.trimmed 1.5% internal band gap reference 精度为1.5%的内部带隙参考7.under voltage lockout with hysteresis 带滞环的欠压闭锁8.VCC over voltage protection VCC过电压保护9.transition mode operation 临界工作模式10.totem pole output with high state clamping 图腾柱输出钳位11.audio noise free 无音频噪声12.digitally implemented active PFC function 数字有源功率因数校正功能(no additional circuit necessary for high PF) （不需要额外的高功率因数电路）13.built-in HV supplying circuit：self biasing 内置高压供电电路：自偏置14.application input range 应用输入范围15.AOCP function with auto-restart mode 异常过流保护功能自动重启模式16.current-sense Pin open protection 电流感应引脚的开路保护17.low operating current 低工作电流18.programmable oscillation frequency 可编程的振荡频率19.programmable LED current 可编程的LED电流20.analog dimming function 模拟调光功能21.soft-start function 软启动功能22.precise internal reference 精确的内部参考23.quasi-resonant AC/DC converter controller 适用于高亮度发光二极管的准谐振for high brightness LEDs AC/DC转换控制器24. 3-level analog dimming control brightness 3级模拟调光控制亮度Level using a wall switch(patent pending) 各级使用墙壁开关（专利申请中）25low start-up current and operating current 低启动电流和工作电流maximizing conversion efficiency 最大转换效率26peak current-mode control simplifies circuit design 峰值电流控制模式简化电路设计27minimum off-time control for light-load operation 最小关断时间控制轻负载操作maximizing efficiency 效率最大化28 constant output power for universal AC input 交流全电压输入的恒定功率输出29 maximum gate drive output at 18V 最大栅极驱动输出可达18V30 over-voltage protection for IC bias voltage IC偏置电压具有过压保护31 cycle-by-cycle current limit at current sense 通过电流感应逐周期限制电流32 LED short circuit protection LED短路保护33 output over-voltage protection 输出过电压保护34 internal over-temperature protection 内部过温保护。
图腾柱驱动电路你了解多少
图腾柱驱动电路你了解多少
图腾柱驱动电路你了解多少
图腾柱输出（Totem Pole的音译）
图腾大多和生殖器有关，图腾柱驱动的原理是由阴阳2管做推挽（或者叫灌拉)运动，类似于床上运动故以得名....
图腾柱驱动电路，实际上是一个电流放大电路，一般用于驱动MOS管或IGBT管，提供足够的灌电流和拉电流。
好吧，别太水了
今天对手上两对对管进行了仿真测试，只是仿真而已，因为没有示波器嘛。
首先是2n2222 和2n2907 这对管跟8050和8550差不多，话说我买不到8050和8550
信号源输出60KHz，占空比0.45的信号通过限流电阻送到图腾的b极，那个10R电阻是抑制振铃的，仿真中可以去掉，但是实际中不行，因为走线电感会和结电容谐振。
那个快恢复二极管是用了结电容放电时短路10R电阻的，加速放电。
上升沿397ns 下降沿338ns
看起来不错，但是这对管电流不够。
那我们试试大功率的TIP41 TIP42，这对管子能过6A，非常变态的驱动。
仍然是图腾接法。
上升沿到了656ns，非常缓慢，下降沿399ns。
为什么会这样呢？这就涉及到hFE（DC Current Gain 直流电流增益）的问题了，TIP4142的hFE只有40-70,而2n2222却是75-300，差距出来了吧。
那怎么解决呢？我决定使用2级图腾，2n2222 2907负责放大，TIP4142负责推动。
哈哈，上升395ns，下降308ns，完美解决了！下降沿还是有点慢，想办法调调应该能降到100ns。
推挽、开漏、强上拉、弱上拉、强下拉、弱下拉输出之间的区别
推挽、开漏、强上拉、弱上拉、强下拉、弱下拉输出推挽输出:可以输出高,低电平,连接数字器件；推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于CO-MS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC（集电极开路）门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1. 驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计时应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
找工作应聘笔试题
电子类笔试题模拟部分 1.基尔霍夫定理的内容是什么？（仕兰微电子）答：a.基尔霍夫电流定律：在电路的任一节点，流入、流出该节点电流的代数和为零b.基尔霍夫电压定律：在电路中的任一闭合电路，电压的代数和为零2.平板电容公式 CεS/4πkd3.三极管曲线特性4.描述反馈电路的概念，列举他们的应用答：反馈，就是在电子系统中，把放大电路中的输出量（电流或电压）的一部分或全部，通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。
包含反馈作用的放大电路称为反馈放大电路。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈对放大器性能有四种影响：a.降低放大倍数b.提高放大倍数的稳定性由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数会变化，其相对变化量越小，则稳定性越高。
C.减小非线性失真和噪声 d 改变了放大器的输入电阻Ri和输出电阻Ro 。
对输入电阻ri的影响：串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。
对输出电阻ro的影响：电压负反馈使输出电阻减小，电流负反馈使输出电阻增加。
负反馈的应用：电压并联负反馈，电流串联负反馈，电压串联负反馈和电流并联负反馈。
负反馈的应用电压并联负反馈电流串联负反馈电压串联负反馈和电流并联负反馈电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
引入负反馈的一般原则为： a.为了稳定放大电路的静态工作点，应引入直流负反馈；为了改善放大电路的动态性能，应引入交流负反馈（在中频段的极性）。
b.信号源内阻较小或要求提高放大电路的输入电阻时，应引入串联负反馈；信号源内阻较大或要求降低输入电阻时，应引入并联系反馈。
c.根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。
若负载要求提供稳定的信号电压或输出电阻要小，则应引入电压负反馈；若负载要求提供稳定的信号电流或输出电阻要大，则应引入电流负反馈。
数字系统设计02-TTL门电路_58
集电极开路门
(a) Opcn-colleclor inverter circuit
£R (external) -------Output
1
(b) With exlernid pull-up resistor
三态TTL门电路
基本的二态口电路
?
兄
0
High-Z outpui
处于高阻态的三态输出
ห้องสมุดไป่ตู้
拉电流与灌电流
TTL电路
> 晶体管一晶体管逻辑，Transistor-Transistor Logic,缩写为TTL； >由电阻器和三极管而组成； >最常见的为74系列； > TTL主要是速度快，CMOS省电、成本比TTL低； > CMOS技术进步飞速，反应速度已经超越TTL；而且CMOS内部不
具有制作麻烦的电阻，所以TTL可说几乎没有发展和明显的优势； >目前TTL主要应用于教育或是较简单的数字电路。
电 饱和压降越
J的，所以，
［越大，就可
拉电流与灌电流
SN54/74LS48
GUARANTEED OPERATING RANGES
Symbol VCC
Supply Voltage
Parameter
TA
IOH
IOH IOL
■OL
Operating Ambient Temperature Range
Output Current 一 High
BJT的理想开关操作
(a) Saturated (ON) transistor and ideal switch equivalent
(b) OFF transistor and ideal switch equivalent
模拟电路笔试及面试问题
模拟电路1.基尔霍夫定理的内容是什么？（仕兰微电子）a.基尔霍夫电流定律：在电路的任一节点，流入、流出该节点电流的代数和为零b.基尔霍夫电压定律：在电路中的任一闭合电路，电压的代数和为零。
2.平板电容公式CεS/4πkd。
3.三极管曲线特性。
4.描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把放大电路中的输出量（电流或电压）的一部分或全部，通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。
包含反馈作用的放大电路称为反馈放大电路。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈对放大器性能有四种影响：a.降低放大倍数b.提高放大倍数的稳定性由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数会变化，其相对变化量越小，则稳定性越高。
C.减小非线性失真和噪声d 改变了放大器的输入电阻Ri 和输出电阻Ro 。
对输入电阻ri 的影响：串联负反馈使输入电阻增加，并联负反馈使输入电阻减小。
对输出电阻ro 的影响：电压负反馈使输出电阻减小，电流负反馈使输出电阻增加。
负反馈的应用：电压并联负反馈，电流串联负反馈，电压串联负反馈和电流并联负反馈。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
引入负反馈的一般原则为：a. 为了稳定放大电路的静态工作点，应引入直流负反馈；为了改善放大电路的动态性能，应引入交流负反馈（在中频段的极性）。
b. 信号源内阻较小或要求提高放大电路的输入电阻时，应引入串联负反馈；信号源内阻较大或要求降低输入电阻时，应引入并联系反馈。
c. 根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。
若负载要求提供稳定的信号电压或输出电阻要小，则应引入电压负反馈；若负载要求提供稳定的信号电流或输出电阻要大，则应引入电流负反馈。
d. 在需要进行信号变换时，应根据四种类型的负反馈放大电路的功能选择合适的组态。
开漏和开集
在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。
所谓开漏电路概念中提到的“漏”就是指MOSFET的漏极。
同理，开集电路中的“集”就是指三极管的集电极。
开漏电路就是指以MOSFET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1所示：组成开漏形式的电路有以下几个特点：1.利用外部电路的驱动能力，减少IC内部的驱动。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。
IC内部仅需很下的栅极驱动电流。
如图：2.可以将多个开漏输出的Pin，连接到一条线上。
形成“与逻辑”关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。
这也是I2C，SMBus等总线判断总线占用状态的原理。
3.可以利用改变上拉电源的电压，改变传输电平。
如图2, IC的逻辑电平由电源Vcc1决定，而输出高电平则由Vcc2决定。
这样我们就可以用低电平逻辑控制输出高电平逻辑了。
4.开漏Pin不连接外部的上拉电阻，则只能输出低电平。
5.标准的开漏脚一般只有输出的能力。
添加其它的判断电路，才能具备双向输入、输出的能力。
应用中需注意：1。
开漏和开集的原理类似，在许多应用中我们利用开集电路代替开漏电路。
例如，某输入Pin要求由开漏电路驱动。
则我们常见的驱动方式是利用一个三极管组成开集电路来驱动它，即方便又节省成本。
如图3。
2。
上拉电阻R pull-up的阻值决定了逻辑电平转换的沿的速度。
阻值越大，速度越低功耗越小。
反之亦然。
一。
什么是OC、OD集电极开路门(集电极开路OC 或源极开路OD)open-drain是漏极开路输出的意思，相当于集电极开路(open-collector)输出，即ttl中的集电极开路（oc）输出。
一般用于线或、线与，也有的用于电流驱动。
推挽电路
推挽电路
推挽电路是两不同极性晶体管输出电路无输出变压器（有OTL、OCL等）。
是两个参数相同的功率 BJT 管或MOSFET 管，以推挽方式存在于电路中，各负责正负半周的波形放大任务，电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小效率高。
推挽输出既可以向负载灌电流，也可以从负载抽取电流。
如果输出级的有两个三极管，始终处于一个导通、一个截止的状态，也就是两个三级管推挽相连，这样的电路结构称为推拉式电路或图腾柱（Totem-pole）输出电路。
当输出低电平时，也就是下级负载门输入低电平时，输出端的电流将是下级门灌入T4；当输出高电平时，也就是下级负载门输入高电平时，输出端的电流将是下级门从本级电源经 T3、D1 拉出。
这样一来，输出高低电平时，T3 一路和 T4 一路将交替工作，从而减低了功耗，提高了每个管的承受能力。
又由于不论走哪一路，管子导通电阻都很小，使 RC 常数很小，转变速度很快。
因此，推拉式输出级既提高电路的负载能力，又提高开关速度。
推挽结构一般是指两个三极管分别受两互补信号的控制，总是在一个三极管导通的时候另一个截止。
要实现线与需要用 OC（open collector）门电路。
推挽电路适用于低电压大电流的场合，广泛应用于功放电路和开关电源中。
它的优点是：
结构简单，开关变压器磁芯利用率高，推挽电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小。
缺点是：
变压器带有中心抽头，而且开关管的承受电压较高；由于变压器原边漏感的存在，功率开关管关断的瞬间，漏源极会产生较大的电压尖峰，另外输入电流的纹波较大，因而输入滤波器的体积较大。
PFC 拓扑比较：交错式升压拓扑与图腾柱拓扑
PFC 拓扑比较：交错式升压拓扑与图腾柱拓扑简介电子设备越来越多地接入电网，这增加了电网的失真几率，也使配电网络容易产生问题。
为缓解这些问题，电源设计需要先进的功率因数校正 (PFC) 电路来满足严格的功率因数 (PF) 标准。
交错式升压 PFC 是最常见的功率因数校正拓扑。
这种拓扑除了采用整流二极管桥将交流电压转换为直流电压之外，还包含了升压变换器（参见图 1）。
升压变换器将电压提升至一个较高的值，这降低了输出电压纹波，同时将电流整形为正弦波。
图 1：交错式升压 PFC 原理图交错式升压PFC功率因数校正最常用的拓扑是升压PFC ，但宽禁带(WBG)半导体（如GaN 和SiC ）的出现推动了图腾柱（totem-pole ）PFC 等无桥拓扑的实现，而MPF32010等先进的图腾柱控制器更加简化了交错式图腾柱ＰＦＣ等复杂设计的控制。
本文对三种拓扑在不同应用中的使用情况进行了比较，包括交错式升压PFC 、无桥图腾柱PFC 和交错式图腾柱PFC 。
功率因数的校正仅通过一个升压变换器即可实现，但设计人员通常会将相互之间存在相移的两个或多个变换器并联连接使用。
这种交错连接可以提高效率，同时降低输入电流纹波。
无桥图腾柱 PFC将新型半导体材料尤其是碳化硅（SiC）应用于功率开关，可以使之前受制于硅的热特性与电特性而无法实现的设计变得可行。
其中之一即为无桥图腾柱拓扑，该拓扑集成了整流和升压级，并提供两个以不同频率工作的开关支路（见图 2）。
图 2：无桥图腾柱 PFC 原理图第一个分支称为慢速分支（SD1 和 SD2），以电网频率（例如 50Hz至60Hz 之间）换向。
它采用传统硅开关，主要负责对输入电压进行整流。
第二个分支称为快速分支（Q1 和 Q2），主要在提升电压的同时对电流整形，该分支需要以极高的频率（约 100kHz）进行切换。
具有较高频率的高功率切换会给开关带来更大的热应力和电应力，变换器需要利用宽禁带半导体器件（例如 SiC 和 GaN MOSFETS）才能安全高效地工作。
集电极开路门(OC门)
集电极开路门(OC门)
在工程实践中将两个门的输出端并联以实现与逻辑的功能称为线与。
考察下图所示的情况。
当将图中所示的两个逻辑门的输出连接在一起，并且当第一个门的输出为高电平（第一个门的T4导通），第二个门的输出为低电平（第二个门的T3导通）时，正如图中红线所示将出现一个大电流通道，很可能导致晶体管的损坏。
为了避免线与时的产生大电流，可以采用集电极开路门（简称OC门）来解决。
所谓集电极开路是指从TTL与非门电路的推挽式输出级中删去电压跟随器，如下图所示：
对于一个两输入端的OC门，其在电路中的符号可用下图来表示：
为了实现线与的逻辑功能，可将多个门电路输出管T3的集电极至电源V CC之间，加一公共的上拉电阻R P，如下图所示。
为了简明起见，图中以两个OC门并联为例，其中图标“”表示集电极开路之意。
图腾柱输出（Totem Pole的音译）。
双语各种单词
Chapter1 Configuration of the control system1.empirical [em'pirikəl]adj.以经验为根据的, 经验主义的2.potentiometer [pə͵ten∫i'ɔmitə] n.【电】电位计, 电势计;【信】分压器3.mimic ['mimik] adj.模仿的, 摹拟的, 假的; 伪装的4.illustrate ['iləstreit] vt.举例说明; 例证5.destination [͵desti'nei∫ən] n.目的地，预定的目的, 目标6.actuate ['æktjueit] vt.开动(机械等); 驱使, 激励(人等)7.circuitry ['sə:kitri] n.电路学; 电路图; 电路系统; 电路8.cabinet ['kæbinit] n.机壳, 壳体，框箱、橱、盒、室、间9.coil [kɔil] n.线组，感应器10.fluidic [flu:`ɪdɪk] adj。
流体的,液体的11.universal [͵ju:ni'və:səl] adj.【机】万能的; 通用的12.exclusively [ɪk'sklu:sɪvlɪ] adv. 排他地，独有地13.annunciator [ə'nʌn∫ieitə] n.信号机[器]; 警报器; (电梯)位置指示器14.amplify ['æmplifai] vt.扩大; 放大; 展开15.drilling ['driliŋ]n.操练, 训练，钻孔16.chamber ['t∫eimbə] n.(小)室, 箱, 盒, 容器，房间, 寝17.duct [dʌkt] n.管；输送管18.pipe [paip] n.管, 导管, 筒, 输送管19.subsequent ['sʌbsikwənt] adj.后来的, 随[其]后的, 其次的, 接着发生的, 连续的20.deliver [di'livə] vt.递送, 陈述, 释放, 发表, 引渡, 投递, 交付21.energize ['enədӡaiz] vt.激励，加强; 给与...以活力[精力]; 使...复活22.deenergize 去激励23.solenoid valve 【化】电磁阀; 电磁调节阀24.hydraulic [hai'drɔ:lik] adj.液压的, 水压的25.pneumatic [nju:'mætik] adj.空气的, 气体的, 气体学的, 可充气的26.cylinder ['silində] n.【机】汽缸; (装氧气等的)钢筒, 钢瓶, (气)罐Chapter2 Industrial Control System Consisted by Magnetic Relays1.pick up v.掘地, 捡起, 获得, 使恢复精神, 加快, 加速2.drop out v.不参与, 离去, 放弃3.occasionally [ə'keɪӡənəlɪ]ad. 有时候, 偶而4.in series adv. 串联连续地5.in parallel adv. 并联，并行的[地], 平行的[地]6.branch out 扩展范围7.cam [kæm] n. 凸轮8.fan-out [计][电] 输出端,扇出9.appreciate [ə'pri:∫ieit]vt. 赏识，感激，提高(价值)10.concreteness n. 具体性，确实的11.adequate ['ædikwit] adj. 足够的，恰当的，让人满意的12.contamination [kən͵tæmi'nei∫ən]n. 污染；污物Chapter3 Solid-state Logic Control1.foregoing [for'goɪŋ] a. 前述的,上述的2.consequent ['kɑnsə,kwɛnt]n.【逻】后件，【数】后项，结果;随后的事3.equivalency [ɪ'kwɪvələnsɪ] n. 相等;等值;等效;等义4.diode ['daɪod] n.二极管；整流子5.forward biased 正向偏压6.cathode ['kæθod]n.【电】阴板、负极7.anode ['ænod] n.【电】正极;阳极8.potential [pə'tɛnʃəl] a.【物】势的,位的;电压的9.transistor [træn'zistə] n.【电】晶体管10.hold-off 保持距离，回绝；推迟，拖延11.duplicate ['djupləkɪt] a.一对的;二倍的，复制的;副本的12.cumbersome ['kʌmbɚsəm] a.累赘的;麻烦的，笨重的13.at a glance [ət ə 'glæns] 一瞥14.current-sinking 电流陷落，电流吸收15.jeopardize ['dʒepədaiz] vt.使濒于危险境地;冒...的危险;危及16.totem-pole 推拉输出电路，图腾柱17.schematic symbol [skɪ'mætɪk] ['simbəl] 简要标志18.inverter [in'və:tə]n.【电】反用换流器，倒相器，交换器，换流器19.trouble-free 无故障的20.demonstrably ['demənstrəbli] ad.可论证地;明确地21.superior to [sju:'piəriə tə] 优于,级别高于22.reliability [rɪ,laɪə'bɪlətɪ] 可靠;可信赖性;可靠程度23.maintenance-free 无需维护，免维修24.mechanical linkage [mɪˈkænɪkəl] ['lɪŋkɪdʒ] 机械联动装置25.inrush current 冲击电流，启动电流26.insulation [,ɪnsə'leʃən] n.【电】绝缘(体)27.life expectancy 平均（预期）寿命28.remarkable [rɪ'mɑrkəb!] a.出众，显著，不平常的29.life span 寿命30.figure out to 计算出；估计；理解31.appreciable [ə'priʃɪəb!] a.可估计的，可以看到(或察觉到)的,相当可观的32.barring ['bɑrɪŋ]prep.除...以外33.thermal shock 热冲击，热震34.overcurrent 过量电流，过载电流35.atmosphere ['ætməsfiə] n.大气，大气层，大气压36.pit [pɪt] n.洼坑,凹处，使留下疤痕37.impervious [im'pə:viəs] a.非渗透性，不能透过的38.airborne ['ɛəbɔ:n] a.空中传播的,风媒的，空运的39.spark [spɑrk]n.【电】火花;火星40.clash [klæʃ] vi砰地相碰撞vt使碰撞作声;撞击作(声)41.load kickback (电机等的)负载,负荷['kikbæk]反冲，逆转42.premium ['primɪəm]n.奖品，额外补贴,津贴43.extensive [ɪk'stɛnsɪv] a.大量的;庞大的44.conserve [kən'sə:v] vt.【物】使守恒，保存;保护45.contest ['kɑntɛst]n.竞赛,比赛lisecond ['mɪlə,sɛkənd]n.毫秒47.microsecond ['maɪkrə,sɛkənd] n.微秒48.nanosecond ['nænə,sɛkənd] n.纳秒49.roughly speaking [,rʌflɪ'spikɪŋ]粗略地说50.override [,ovɚ'raɪd] 优先于，推翻;使无效51.dc power supply 直流电源52.signal converter 信号转换器53.output amplifier 输出放大器54.printed circuit board(PCB) 印刷电路板55.considerable [kən'sɪdərəb!] a.相当大的，值得考虑的56.asset ['æsɛt] n.有利条件，资产，有价值的东西57.extraneous [ɛk'strenɪəs] a.外部的，附加的58.ambient temperature 周围的温度；外围的温度；环境温度59.fan-cooled 风扇致冷60.air conditioned 有空调设备的，用空气调节器调节空气的61.down-time 停工期，故障停机时间62.explore [iksˈplɔ:] vt.勘查, 探测, 勘探63.uncomplicated [ʌn'kɔmplikeitid] a.不复杂的;单一的,简单的plex ['kɔmpleks] a.复杂的,复合的65.illustrate ['iləstreit]vt.举例说明，图解66.route [ru:t]n. 路;路线67.channel['tʃænl]n.电路;通讯管道，频道,波段，路线68.accomplish [ə'kɑmplɪʃ]vt.完成,实现,达到69.stationary ['steiʃənəri] a.静止的，固定的；不动的70.snug [snʌg] a.装备完整的，舒适的71.spring [spriŋ]n. 弹簧，弹力vi.弹开,反弹72.extend [iks'tend]vi.伸展;扩大;延续73.router ['ru:tə]n.安排路线的人，安排路线的人74.frame [freim] n.架构,框架75.retract [ri'trækt]vt.缩回，缩回76.anchore 使（某物）固定不动77.physical layout 实际布置图，物理布局78.shut off ['ʃʌt ɔf]关掉；切断电源79.rod [rɔd]n.杆，棒，拉杆80.shove [ʃʌv]v.推;撞，推挤81.annunciator [ə'nʌnʃieitə]n.信号器，报警器82.shut down ['ʃʌt daun] 停机，停工83.eliminate [i'limineit] v.排除，消除；淘汰bustion [kəm'bʌstʃən] n.燃烧，氧化85.surge 浪涌86.clue [klu:]n.线索,迹象,提示87.bounce eliminator [bauns][i'limineitə] n. 抖动削除器88.guarantee [,gærən'ti]vt.保证;担保89.foregoing [fɔ:'gəuiŋ] a.前面的;前述的,上述的90.drilling apparatus ['driliŋ] [,æpə'retəs]n.钻孔器械91.clamp [klæmp]n.螺丝钳,铁箍,夹钳vt.钳紧;夹住92.vertical ['və:tikəl] a.垂直的;竖的,立式的n.垂直位置93.horizontal [,hɔri'zɔntl] a.水平的;横的;卧式的n.水平位置94.drill [drɪl] n.钻,钻头，训练vt.钻(孔);在...上钻孔95.descend [di'send]vi.下来,下降96.withdraw [wið'drɔ:] vt.抽回;拉开;移开97.deliver [di'livə]vt.投递;传送;运送Chapter4 Flip-Flops Applied in the Industrial Control System1.rudimentary [,ru:də'mentəri:] a.基本的,初步的2.flip-flop ['flipflɔp]n.【电子】触发器，(方向等的)突变3.in turn 依次;轮到4.shift register 移位寄存器5.opposite ['ɔpəzit] a.相反的,对立的plement ['kɑmpləmənt]n.补充物, 补足物; 配对物7.welder ['weldə] n.焊工,电焊机8.initation 模拟9.postpone [post'pon] vt.使延期,延迟,延缓10.appropriate [ə'prəupriət] a.适当的,恰当的,相称的11.output amplifier 输出放大器12.oscillate ['ɔsi,leit]vi.【物】振荡13.positive edge-triggered 上升沿触发14.negative edge-triggered 下降沿触发15.triangle ['traiæŋgl]n.三角形；三角形的16.distinguish [dɪ'stɪŋgwɪʃ]vt.区别;识别17.spin [spɪn] vt.旋转;自旋18.assembly [ə'sɛmblɪ] n.(机械的)装配19.rack [ræk] n.【机】齿条[C],装配齿轮之齿棒20.pinion ['pɪnjən]n.小齿轮[C]21.two-position selector switch 选择开关22.conversely [kən'və:sli] ad.逆;相反地23.terminate ['tə:mineit] v.端接，终止24.throw [θrəu]vt.转动(机器开关)，投,掷,抛,扔25.focus on ['fəukəs ɔn](使)集中于26.infinitely ['infinitli] ad.无限地,无穷地;极其27.absolutely ['æbsəlu:tli] ad.绝对地,完全地28.occur [ə'kə:] vi.出现;存在;被发现29.real-life 实在的，现实的30.notion ['nəuʃən] n.概念;想法;见解31.confusion [kən'fjuʒən] 干扰，混乱32.toggling mode 切换模式33.override [,əuvə'raid] 撤销,推翻;使无效34.refresh [ri'freʃ] v刷新，更新，再生35.four-bit shift register 四位移位寄存器36.simultaneously [saɪməl'tenɪəslɪ]ad. 同时地37.at this instant 在这一刹那38.specific [spɪ'sɪfɪk] a.特殊的,特定的39.pat [pæt]轻拍,轻打，非常恰当的;适时的40.subsequent ['sʌbsɪ,kwɛnt] a.后来的,其后的41.merely ['mɪrlɪ] ad. 只是,仅仅,不过42.widespread ['waɪd,sprɛd] a.普遍的;广泛的43.stand for 代替，代表44.characteristic [,kærəktə'rɪstɪk] a.特有的,独特的n.特性,特征45.inspection [ɪn'spɛkʃən] n.检查,检验;审视46.reject [rɪ'dʒɛkt]vt.拒绝,抵制，去除47.mentally ['mentəli] a.心理上;精神上48.evenly ['ivənlɪ] a.平坦地;均匀地49.constraint [kən'strent] v. n.约束；约束条件50.inspector [in'spektə]测定器，检验员51.keep space 保持车距，保持速度52.momentary ['məumənteri] a.短暂的;瞬间的53.diverter （电阻）分流器，换向器，分压器54.reject bin 废料仓55.dump [dʌmp] 倾倒;抛弃56.swing [swɪŋ]摇摆,摆动,摇荡Chapter5 Feedback Systems and Sevomechanisms1.so far 迄今为止；到某个程度2.self-correcting [,sɛlfkə'rɛktɪŋ] a.自动调整的;自动修正的3.variable ['vɛəriəbl] a.可变的4.intervention [,intə'venʃən] 插入;介入，干预5.feedback system 反馈系统6.closed-loop system 闭环系统7.servo system 伺服系统，随动系统ponent [kəm'pəunənt] n. (机器、设备等的)构成要素;零件;成分9.essential [i'senʃəl] a.必要的，基本的10.open-loop system 开环系统11.via ['vaɪə] prep.经由;取道，通过,凭借12.manual valve 手控阀13.eventually [ɪ'vɛntʃuəlɪ]ad.最终地，最后14.precisely [prɪ'saɪslɪ] ad.精确地,准确地15.numerous ['njumərəs] a.许多的，大量的16.subtle ['sʌtl] a.敏锐的、敏感的，微妙的，精巧的17.upset the balance 打破平衡18.upstream [,ʌp'stri:m] 上游领域，向上游(的);逆流(的)19.flow rate 流量；流量率20.overflow [,əuvə'fləu] n.溢出物;溢出量;超出额21.float [fləut] vi.漂浮,浮动;飘动22.viscosity [vis'kɔsiti]n.粘度, 粘性23.etc. 等等24.tapered valve 锥形阀25.inflow ['infləu]n. 流入26.linkage ['lɪŋkɪdʒ] n. 连接装置；联动装置，连锁27.deviation [,divɪ'eʃən]n. 偏差，偏向28.stray [strei] 偏离29.cause-effective relation 因果关系30.generalize ['dʒenərəlaiz] v. 推断，归纳31.disturbance [dis'tə:bəns]n. 干扰；滋扰32.external [eks'tə:nl] a. 外面的,外部的33.outcome ['autkʌm] n. 出口，输出，结果parer 比较器35.alter ['ɔ:ltə]转换，交流电，变换器36.magnitude ['mægnitju:d]n. 幅度，量;大小;强度;37.polarity [po'lærətɪ]n. 极性，两极38.counterclockwise [,kauntə'klɔkwaiz] a. 逆转(的)，逆时针(方向)的39.displacement [dɪs'plesmənt]n. 移位;置换;取代40.clockwise ['klɔkwaiz] a. 顺时针(方向的)，右旋(的)41.correspondence [,kɔri'spɔndəns] n. 一致;符合，通信,通信联系42.clear-cut ['kliə'kʌt] a. 轮廓清晰的，明确的,清楚的43.portion ['pɔ:ʃən]n.一部分44.actual value 实际值45.desired value 预期值，期待值46.adequately ['ædəkwɪtlɪ] ad.充分地，适当地47.embody [ɪm'bɑdɪ]vt.体现，包含,收录48.concentration [,kɑnsɛn'treʃən]n.浓缩，浓缩物，集中49.humidity [hju'mɪdətɪ]n.湿气,湿度50.viscosity [vɪs'kɑsətɪ] n. 粘质;粘性51.measured value 测量值52.error signal 误差信号53.be classified into 分(类)为...54.drastically ['dræstikəli] ad.彻底地，激烈地55.precisely [prɪ'saɪslɪ] ad. 精确地,准确地56.take a close look at 仔细观察57.amplification [,æmplifi'keiʃən] n. 放大；增强58.damper ['dæmpə] n.气闸；调节风门；减震器59.SCR (Silicon Controlled Rectifier) 晶闸管，可控硅整流器60.triac 三端双向可控硅开关61.Wheatstone bridge 惠斯登电桥,单臂电桥62.thermocouple ['θə:mə'kʌpl]n.热(电)偶,温差电偶63.strain gage 应变仪，电阻丝应变仪64.tachometer [tæ'kɔmitə]n.转速计;流速计65.transducer [træns'dju:sə] n. (电能)变换器;换能器，传感器66.nomenclature ['nəumən,kleitʃə]n.系统命名法，(总称)学术用语;术语表67.unfortunately [ʌn'fɔrtʃənɪtlɪ] ad.不幸地68.universally [,ju:ni'və:səli] ad.通用地,万能地69.deviation [,divɪ'eʃən] n. 误差;偏航，越轨;偏向70.characteristics n.特性、特性曲线71.offset ['ɔf,set] n.偏置，补偿;抵消72.unstable ['ʌn'steibl] a.不稳定的，易变的73.violent ['vaɪələnt] a.猛烈的，极端的74.frantically ['fræntɪklɪ] ad.疯狂地;狂热地75.overreact ['əuvəri'ækt]vi.反应过激76.die out ['daɪ aut] 逐渐消失，灭绝77.settle down ['setl daun]定居；沉淀78.consequence ['kɔnsikwəns] n.结果，后果，影响，重要性79.permanently ['pə:mənəntli]ad.永久地;长期不变地80.destroy [dɪ'strɔɪ] vt.毁坏,破坏81.rack-and-pinion 齿条和齿轮82.fixed pulley 固定滑轮83.movable pulley 动滑轮84.scale [skel]n.刻度;尺度;刻度尺85.potentiometer 电位器,电势计86.instantaneous [,ɪnstən'tenɪəs] a.瞬间的，即刻的，即时的87.profile cutting 成形[定形]切削88.elaborate [ɪ'læbərɪt] a.精心制作的；复杂的89.identical [ai'dentikəl] a.同样的，恒等的90.rigid feeler 硬的触头、探针91.pivot ['pɪvət]n.枢,枢轴;支枢92.transmit [træns'mɪt]vt.传送,传达93.duplicate ['djupləkɪt] a.完全一样的;复制的;副本的94.hard-and-fast 明确的,不可变更的,坚定的95.on-off 开关，离合96.proportional [prə'pɔ:ʃənəl] a.比例的,成比例的97.proportional plus integral(PI) 比例积分98.proportional plus derivative(PD) 比例微分99.proportional plus integral plus derivative(PID) 比例微积分plexity [kəm'plɛksətɪ] 复杂性，错综度101.precise [prɪ'saɪs] a.精确的;准确的;确切的102.adequate ['ædikwit] a.足够的；适当的103.inexpensive [,inik'spensiv] a.花费不多的;价钱低廉的104.reliable [ri'laiəbl] a.可信赖的;可靠的;确实的105.principle ['prinsəpl] n.原理，原则106.involve [in'vɔlv]vt.包含，涉及107.implementation [,implimen'teiʃən] n. 履行;完成108.visualize ['viʒuəlaiz]vt.使看得见;使显现109.bang-bang control开关式控制110.conveniently [kən'vinjəntlɪ]ad.方便地,便利地;合宜地。
open drain 开漏知识
开漏（open drain）和开集（open collector）在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。
所谓开漏电路概念中提到的“漏”就是指MOS FET的漏极。
同理，开集电路中的“集”就是指三极管的集电极。
开漏电路就是指以MOS FET的漏极为输出的电路。
一般的用法是会在漏极外部的电路添加上拉电阻。
完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
如图1所示：组成开漏形式的电路有以下几个特点：1. 利用外部电路的驱动能力，减少IC内部的驱动。
当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up ，MOSFET到GND。
IC内部仅需很下的栅极驱动电流。
如图1。
2. 可以将多个开漏输出的Pin，连接到一条线上。
形成“与逻辑”关系。
如图1，当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。
这也是I2C，SMBus等总线判断总线占用状态的原理。
3. 可以利用改变上拉电源的电压，改变传输电平。
如图2, IC的逻辑电平由电源Vcc1决定，而输出高电平则由Vcc2决定。
这样我们就可以用低电平逻辑控制输出高电平逻辑了。
4. 开漏Pin不连接外部的上拉电阻，则只能输出低电平。
5. 标准的开漏脚一般只有输出的能力。
添加其它的判断电路，才能具备双向输入、输出的能力。
应用中需注意：1. 开漏和开集的原理类似，在许多应用中我们利用开集电路代替开漏电路。
例如，某输入Pin要求由开漏电路驱动。
则我们常见的驱动方式是利用一个三极管组成开集电路来驱动它，即方便又节省成本。
如图3。
2. 上拉电阻R pull-up的阻值决定了逻辑电平转换的沿的速度。
阻值越大，速度越低功耗越小。
反之亦然。
Push-Pull输出就是一般所说的推挽输出，在CMOS电路里面应该较CMOS 输出更合适，应为在CMOS里面的push－pull输出能力不可能做得双极那么大。
TTL CMOS电平及输入输出方式
DSP控制母板学习小结TTL电平与CMOS电平：TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Logic），主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗型TTL（LS-TTL）五个系列。
标准TTL输入高电平最小2V，输出高电平最小2.4V，典型值3.4V，输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。
S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V，典型值3.4V。
输入低电平最大0.8V，输出低电平最大0.5V。
LS-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V，典型值3.4V。
输入低电平最大Ⅰ类0.7V，Ⅱ、Ⅲ类0.8V，输出低电平最大Ⅰ类0.4V，Ⅱ、Ⅲ类0.5V，典型值0.25V。
TTL电路的电源VDD供电只允许在+5V±10%范围内，扇出数为10个以下TTL门电路。
CMOS集成电路是互补对称金属氧化物半导体（Compiementary symmetry metal oxide semicoductor）集成电路的英文缩写，电路的许多基本逻辑单元都是用增强型PMOS晶体管和增强型NMOS管按照互补对称形式连接的，静态功耗很小。
CMOS电路的供电电压VDD范围比较广，在+5--+15V均能正常工作，电压波动允许±10，当输出电压高于VDD-0.5V时为逻辑1，输出电压低于VSS+0.5V（VSS为数字地）为逻辑0，扇出数为10—20个CMOS门电路。
CMOS电平电压范围在3~15V，比如4000系列当5V供电时，输出在4.6V以上为高电平，输出在0.05V以下为低电平。
输入在3.5V以上为高电平，输入在1.5V以下为低电平。
而对于TTL芯片，供电范围为0~5V，常见都是5V，如74系列5V供电，输出在2.7V以上为高电平，输出输出在0.5V以下为低电平，输入在2V以上为高电平，在0.8V以下为低电平。
图腾柱电路解析整理
再谈图腾柱驱动电路之一、之二、之三汇总（注：根据davida的建议，觉得还是把这个三个帖子综合起来跟方便大家探讨。
）一、驱动电路之一由于本人最近接触才saber，仿真能力有限，本想仿真，但实在是由于有关saber的基础东西还很多不会呢，所以只能请教大家了1、问：（1）在下面电路中，VCC的选择和哪些因素有关系？VCC和后级的mos管的Vgs电压相等吗？（2) NPN、PNP管子的选取的依据？三极管的电流Ic要满足什么样的条件才能驱动后端的mos？在下帖.21dianyuan./bbs/2169.html15楼胡庄主曾提到“1）首先要确定的是你需要多少的驱动能力？要驱动的负载（一般可认为是功率管）有多少？以MOSFET为例，驱动其实就是对MOS的门级电容的充放电，这就要考虑你有几个MOS并联，门级电容有多大？MOS的Rg 有多大，加上驱动回路寄生电感等，其实就是一个LRC串联回路。
2）驱动能力用个简化的公式来算就是I=C*Du/Dt，MOS的门级电容先确定，再来考虑你准备要几V的门级电压，然后就是这个电压建立和消除的时间，也就牵涉到MOS的开通关断速度，这会直接影响到功率管的损耗及其它问题，如应力等。
这几个想好了，所要的驱动电流也就出来了。
3)得到这个所要的驱动电流，再考虑上驱动回路的一堆寄生参数等，也就可以推出你图腾柱电路需提供多少驱动电流（注意这是个脉冲电流）。
”针对上边的容我有些疑问：1、MOS属于单级型电压驱动器件，是栅极电压来控制漏极电流的，如果从表面理解的话，是不是只要保证栅极的电压达到Vgs就可以？和电流没有关系？？2、MOS管的门极电容是怎么确定的？是下图这些参数吗？二、驱动电路之二问：1、图中的C18的作用？二极管D是否有必要加？要加的话，起作用？2、R15、R16加与不加？R15、R16在一般电路中，是并接在mos的GS端，起消除Cgs累计电荷的作用，防止mos处于开始处于导通或者状态不明确的情况。
什么是图腾柱输出？它与开漏电路有什么区别？
什么是图腾柱输出？它与开漏电路有什么区别？•什么是图腾柱输出？它与开漏电路有什么区别？TTL集成电路中，输出有接上拉三极管的输出叫做图腾柱输出，没有的叫做OC门。
因为TTL就是一个三极管，图腾柱也就是两个三级管推挽相连。
所以推挽就是图腾。
图腾柱输出电路，又叫推拉式输出电路！通常是两个TTL电路的管子，在稳定的状态下，一个导通，另一个截止！这种形式的电路通常成为图腾柱电路！图腾柱输出就是上下两个输出管，从直流角度看是串联，两管联接处为输出端。
上管导通下管截止输出高电平，下管导通上管截止输出低电平，如果电路逻辑可以上下两管均截止则输出为高阻态。
在开关电源中，类似的电路常称为半桥。
输出有接上拉三极管的输出叫做图腾柱输出，图腾柱也就是两个三级管推挽相连。
所以推挽就是图腾。
推挽电路有两种，图腾柱输出仅是其中一种，所以“推挽就是图腾”这句话不对。
第一种：从直流(电源电流)看，推挽的两管为并联，从交流(负载)看为串联。
第二种：从直流(电源电流)看，推挽的两管为串联，从交流(负载)看为并联。
第一种一般需要用变压器输出功率到负载。
所谓图腾柱输出是第二种推挽电路。
参考：/dzbbs/20060309/200765211839359168.ht mlPush- Pull输出就是一般所说的推挽输出，在CMOS电路里面应该较CMOS输出更合适，因为在CMOS里面的push－pull输出能力不可能做得双极那么大。
输出能力看IC内部输出极N管P管的面积。
和开漏输出相比，push－pull的高低电平由IC的电源低定，不能简单的做逻辑操作等。
push－pull是现在CMOS电路里面用得最多的输出级设计方式。
一.什么是OC、OD集电极开路门(集电极开路 OC 或源极开路OD)open-drain是漏极开路输出的意思，相当于集电极开路(open-collector)输出，即ttl中的集电极开路（oc）输出。
一般用于线或、线与，也有的用于电流驱动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图腾柱（Totem Pole）输出
图腾柱就是上下各一个三极管，上管为NPN，c极(集电极)接正电源，下管为P NP，c极(集电极)接地。
两个b极(基极)接一起，接输入，上管和下管的e极(发射极)接到一起，接输出。
用来匹配电压，或者提高IO口的驱动能力。
上下两个输出管，从直流角度看是串联，两管联接处为输出端。
上管导通下管截止输出高电平，下管导通上管截止输出低电平，如果电路逻辑可以上下两管均截止则输出为高阻态。
在开关电源中，类似的电路常称为半桥。
有几种图腾柱电路的变种，
一种是两管全用NPN，但是下管通过一个反相器接到输入，也起到同样作用；
还有一种是下管的e接到地，两管之间靠一个稳压管代替负电源。
门电路的输出极采用一个上电阻接一个NPN型晶体管的集电极，这个管子的发射极接下面管子的发射极同时输出；下管的集电极接地。
两管的基极分别接前级的控制。
由于此结构画出的电路图有点儿象印第安人的图腾柱，所以叫图腾柱式输出（也叫图腾式输出）。
