高锰酸盐指数自动分析仪使用手册.
COD-203在线CODMn(高锰酸盐指数)分析仪操作手册
开始(a) 这个产品承蒙采用，实在谢谢。
为了这个「COD自动测量装置COD-203形式」(以下「装置」再叫「产品」)，自动测量事业所的排水，河川及湖沼水中中包含，COD(氧的消耗量)浓度使用。
COD自动测量的构成例子(b) 所谓COD(氧的消耗量)就是说，酸化分解被酸化性物质消耗的氧气量。
(c) 这个产品，从在试料里加上一定量过锰酸钾使之,一定时间加热反应的以后，用氧化还原电位计滴定法寻求被消费了的过锰酸钾的量。
(d) 这个产品，按照JIS K 0806「化学的氧消费量(COD)自动测量器」被制造，全自动化做了测量操作。
再，测量原理，JIS K 0102之17「由于在100℃的过锰酸钾的氧消费量(CODMn)」依据着。
(e) 这个产品1流路,1有效距离式是标准。
作为选择也有2流路,2有效距离式(订货时指定)。
2流路方法的场合，请参照「8.1 2流路方法的对待」。
(f)主要的方法是下表的大街。
主要的方法仕様項目内容測定対象水中的COD浓度測定方法由于在100℃的过锰酸钾的氧消费量(CODMn)測定範囲从0～20又2个有效距离(缴纳方法书参照)0～2000mg/L中任意的1个。
(2有效距离选择方法)0～20mg/L有效距离以外稀释试料测量。
測定周期1小时/1测量的间歇测量(1～6小时设定可)流路又1分(件)2分(件)(2流路选择方法)这个装置，如果象不仅仅是酸性法，海水等一样地大量地含氯化物离子，能使用碱性法。
客人先生指定的，缴纳方法合起，被出货。
这个对待说明书，作为基本说明着酸性法。
关于碱性法，只特别的部分别记着。
根据象(g)下面一样的主要原因，有产品表示再输出异常的测量值的可能。
这个情况，也愿望关联设备损失不发生的备份系统的准备。
查出的部分的退化和损伤，电缆的绝缘不符合等产品的纠纷。
不是适当的驾驶条件的设定和校对操作。
周边的噪音，接地的不符合等电性的障碍。
不· 其他预期的现象。
(h)「为了安全」因为重要的事项记载着，请特别很好地读。
高锰酸盐指数自动分析仪使用手册.
1.1 总则 请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和
谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害 和对仪器的严重损伤。 1.2 触电与灼伤预防 1.2.1 维护或修理前务必断开电源； 1.2.2 按照地方或国家规则进行电力连接； 1.2.3 尽可能使用接地故障断路器； 1.2.4 在连接操作条件下将操作单元接地。 1.3 化学药品危险预防
3
PDF 文件使用 "pdfFactory Pro" 试用版本创建
3.3 电气器件 采用 Panasonic 进口 PLC 等控制元器件，减少了环境干扰和设备故障。
3.4 基本原理 定量的水样中加入已知量的高锰酸钾和硫酸，在 5min 内将消解器中的液体升温到 95℃（此温
高锰酸盐指数自动分析仪
CODMn On-line Automatic Analyzer
操 作 手 册
苏州科特环保设备有限公司 KETE E.P. Equipment （SuZhou）CO.,LTD.
感谢您的正确选择
PDF 文件使用 "pdfFactory Pro" 试用版本创建
9
PDF 文件使用 "pdfFactory Pro" 试用版本创建
第五章 试剂
危险！为安全起见，由专业人员准备化学试剂，请遵守下列各条：
穿上安全服（实验工作服）；
戴上安全眼罩/面罩；
戴橡胶手套；
本章中整个配药过程只能使用玻璃或者聚四氟乙烯材料制品。

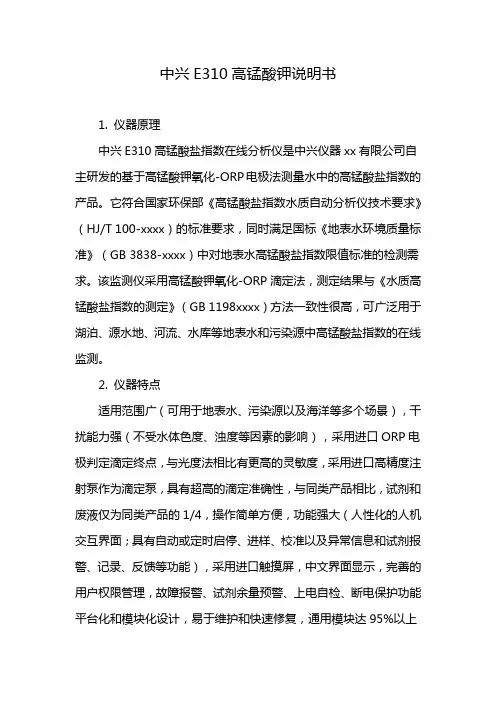

中兴E310高锰酸钾说明书
中兴E310高锰酸钾说明书
1. 仪器原理
中兴E310高锰酸盐指数在线分析仪是中兴仪器xx有限公司自主研发的基于高锰酸钾氧化-ORP电极法测量水中的高锰酸盐指数的产品。
它符合国家环保部《高锰酸盐指数水质自动分析仪技术要求》（HJ/T 100-xxxx）的标准要求，同时满足国标《地表水环境质量标准》（GB 3838-xxxx）中对地表水高锰酸盐指数限值标准的检测需求。
该监测仪采用高锰酸钾氧化-ORP滴定法，测定结果与《水质高锰酸盐指数的测定》（GB 1198xxxx）方法一致性很高，可广泛用于湖泊、源水地、河流、水库等地表水和污染源中高锰酸盐指数的在线监测。
2. 仪器特点
适用范围广（可用于地表水、污染源以及海洋等多个场景），干扰能力强（不受水体色度、浊度等因素的影响），采用进口ORP电极判定滴定终点，与光度法相比有更高的灵敏度，采用进口高精度注射泵作为滴定泵，具有超高的滴定准确性，与同类产品相比，试剂和废液仅为同类产品的1/4，操作简单方便，功能强大（人性化的人机交互界面；具有自动或定时启停、进样、校准以及异常信息和试剂报警、记录、反馈等功能），采用进口触摸屏，中文界面显示，完善的用户权限管理，故障报警、试剂余量预警、上电自检、断电保护功能平台化和模块化设计，易于维护和快速修复，通用模块达95%以上
具备网络化质控功能，远程标样核查，仪表状态远程监控及软件远程在线升级。
3. 应用领域
地表水（源头水、河流、湖泊、水库等Ⅰ~Ⅴ类）、工业废水（制药、印染、化工、电镀等）、生活污水（市政污水等）农业废水。
高锰酸盐指数测定仪(CODMn)操作保养规程
高锰酸盐指数测定仪(CODMn)操作保养规程1. 仪器概述高锰酸盐指数测定仪(CODMn)是一种广泛应用于水质分析领域的常见检测设备。
它可以通过测量水样中高锰酸钾消耗量来反映有机物含量及污染程度。
使用CODMn测定水质的过程一般包括两部分，即样品准备和测定处理。
2. 仪器操作2.1 准备测定在进行测定之前，需要先对CODMn进行以下准备工作：1.在测定前检查仪器是否正常运行；2.确认仪器是否清洁，并进行清洗；3.准确称取COD试剂，并配制CODMn标准溶液。
2.2 样品制备样品制备分为水质净化，样品调节。
水质净化主要包括静置沉淀、过滤、提取等过程，样品调节主要包括pH值的调节、溶液的加热等操作。
样品制备的具体操作步骤如下：1.将要测定的水样进行调节和净化，遵循实验的相关规范；2.获取当前样品的COD浓度值；3.确定样品的滴定量。
2.3 测定处理1.将CODMn检测管中测定样品和CODMn标准试剂的混合物，样品和试剂混合应充分并快速；2.在依序加入各项试剂后，应进行摇匀，避免过度摇晃并注意不要掉落试剂；3.在颜色明显的情况下，进行滴定，并记录终点体积；4.在终点即为花色转淡、脱落或染色等，将滴定剂到终点的体积取1.5倍或2倍的滴定液体积；5.根据不同实验室的不同操作规范进行计算CODMn值。
3. 仪器保养3.1 仪器保养前的准备工作对于CODMn测定仪在使用过程中，需要对仪器进行定期保养，具体步骤如下：1.停止使用之后，将仪器清理干净，注意不要使用硬物刮擦仪器表面，以免造成表面刮花或者破损；2.将试剂瓶上剩余溶液倒掉，并将试剂瓶整理干净；3.拆卸仪器部件，擦拭并清理干净，特别是需要清理仪器中的光学玻璃件。
3.2 仪器保养中的注意事项在仪器保养中应特别注意以下几点：1.保养时，应注意手脚的清洁，保持工作区域的干净卫生；2.使用实验室专用的清洗液进行清洗，不可使用普通清洁剂；3.清洗时需要注意温度，一般不得超过40℃；4.仪器离线时，应拆卸滴定管并存放在干燥的环境中；5.仪器漏液或其他问题时，应及时联系售后服务人员进行维修或更换。

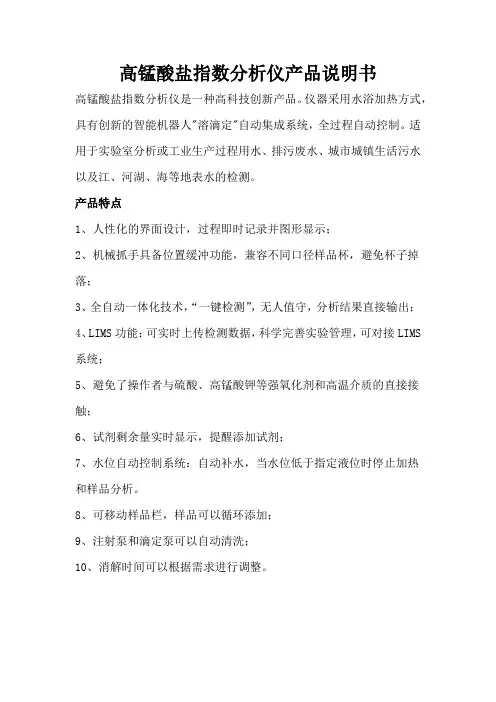

高锰酸盐指数分析仪产品说明书
高锰酸盐指数分析仪产品说明书
高锰酸盐指数分析仪是一种高科技创新产品。
仪器采用水浴加热方式，具有创新的智能机器人"溶滴定"自动集成系统，全过程自动控制。
适用于实验室分析或工业生产过程用水、排污废水、城市城镇生活污水以及江、河湖、海等地表水的检测。
产品特点
1、人性化的界面设计，过程即时记录并图形显示；
2、机械抓手具备位置缓冲功能，兼容不同口径样品杯，避免杯子掉落；
3、全自动一体化技术，“一键检测”，无人值守，分析结果直接输出；
4、LIMS功能：可实时上传检测数据，科学完善实验管理，可对接LIMS 系统；
5、避免了操作者与硫酸、高锰酸钾等强氧化剂和高温介质的直接接触；
6、试剂剩余量实时显示，提醒添加试剂；
7、水位自动控制系统：自动补水，当水位低于指定液位时停止加热
和样品分析。
8、可移动样品栏，样品可以循环添加；
9、注射泵和滴定泵可以自动清洗；
10、消解时间可以根据需求进行调整。
高锰酸盐指数(CODMn)预制管试剂操作方法-高量程
高锰酸盐指数高锰酸盐指数，，高量程高锰酸盐指数方法 10262测量范围测量范围：：高量程 (4.50-15.00 mg/L COD)TNT 试管法应用范围应用范围：：主要用于中国地区原水及地表水，特殊情况下可用于废水。
需要消解。
测试准备工作表1 仪器详细说明仪器型号遮光罩适配器型号DR 6000 — — DR 5000 —— DR 3900 LZV 849 — DR 2800LZV 646—测试开始前:使用DR 2800和DR 3900测试前，将遮光罩遮住样品室#2。
请带上防护眼镜并穿防护服。
一旦触及试剂，请用流水清洗接触部位。
请反复阅读和严格遵循相关的材料安全性数据表(MSDS)安全指导部分。
试剂外溢会影响测试的精度，并会对皮肤和其它材料造成危害。
本测试中高温试剂外溢危害增加。
若遇此情况请用流水冲洗溢出试剂。
如果测试过程中处理不当或使用的方法错误，某些化学试剂及仪器可能会危害到使用者的健康和安全。
请阅读所有警告以及相关的材料安全性数据表(MSDS)。
高锰酸盐指数还原剂仅适用于一次测试，多次反复使用会影响测试的精度。
请阅读并参照比色确定部分的指导。
对于高锰酸盐指数高于15.00 mg/L 的样品在分析之前需要进行稀释。
准备下列物品:名称及描述Quantity高锰酸盐指数预制管试剂盒，高量程， 4.50-15.00mg/L1 DRB200 消解器1 遮光罩或适配器 (请参见仪器详细说明)1 0.1 - 1.0 mL 移液枪和枪头 1 10.0 mL 移液管 1 移液管吸球1 或者1.0-10.0mL 移液枪 1 试管架1订购信息请参看消耗品和替代品信息。
消解器消解器消解程序消解程序1. 打开DRB 200消解器，设定程序“100 o C，30分钟”，预热至100o C 。
注意注意：：在消解反应前请至少预热消解器半个小时以上。
2. 取2支高锰TNT试剂mL样品mL蒸馏水5. 将TNT管置入DRB 200消解器内，盖好上盖加热30分钟。
力合科技高锰酸盐指数说明书
力合科技高锰酸盐指数说明书
力合科技高锰酸盐指数水质分析仪是一种专门用于测定水中高锰酸盐指数的设备。
使用该设备可以帮助快速准确地监测水质，保证水资源的可持续利用。
以下是使用该设备的一些注意事项：
1. 使用前应先检查设备是否完好，是否有破损或故障。
如有问题，应及时联系专业人员进行检查和维修。
2. 在使用前，应先对设备进行预热，以确保设备的测量精度和稳定性。
3. 在进行水质测定时，应按照设备的使用说明书的步骤进行操作，不可盲目操作。
4. 在使用过程中，应注意保持设备的清洁，避免水和其他杂质的进入，以免影响设备的测量精度和寿命。
5. 在使用后，应将设备存储在干燥、通风良好的地方，避免阳光直射和潮湿环境。
6. 定期对设备进行维护和保养，以保证设备的长期稳定运行。
总之，力合科技高锰酸盐指数水质分析仪是一种高效、准确的水质监测设备，正确使用和维护该设备是保证其测量精度和寿命的关键。
如需更多信息，建议阅读相关文献或咨询专业人士。
高锰酸盐指数自动监测仪使用手册
CODMn 在线自动监测仪
CODMn On-line Automatic Monitor
使 用 说 明
苏州科特环保设备有限公司 KETE E.P. Equipmen来自 （SuZhou）CO.,LTD.
感谢您的正确选择
苏州科特环保设备有限公司
目录
第一章 安全预防措施特别声明................................................................................................................... 1 1.1 总则.....................................................................................................................................................1 1.2 触电与灼伤预防................................................................................................................................ 1 1.3 化学药品危险预防............................................................................................................................ 1 1.4 标志.....................................................................................................................................................1
PhotoTek-6000-CODmn高锰酸盐指数在线分析仪
PhotoTek 6000-CODmn高锰酸盐指数在线分析仪PhotoTek 6000-CODmnPermanganate index analyzer PhotoTek 6000-CODmn 高锰酸盐指数 (CODmn)水质自动分析仪是一款以高锰酸钾法为检测原理，可以在线连续测定、实时读取、存储和分析，广泛应用于地表水、饮用水水源中高锰酸盐指数的在线监测仪。
Permanganate index (CODMn) automatic water quality analyzer is a with potassium permanganate method for detecting principle can be online continuous measurement, real-time read, storage and analysis, which is widely used in surface water, drinking water sources of permanganate index on-line monitoring instrument.典型应用Typical application:可广泛应用于广泛应用于地表水、饮用水水源地、自来水厂等的水质重金属监测，服务于环保部门、水务部门、大中型企业。
It can be widely used in surface water, drinking water, water plants, such as heavy metal monitoring, service in the environmental protection department, Water Service Company, large and medium-sized enterprises.产品特点Product features:采用多通阀，减少阀的数量，将流程简单化连接管径粗，对进水水质的要求低，适用于各类水质具有自动校准功能，维护量小，试剂用量少，运行成本低回收废液，不产生二次污染符合中华人民共和国环保部HJ/T100-2003技术要求符合国家标准GB/T 11892-89检测方法的要求中文操作界面，方便用户自行设定相关参数采用适合低流速的蠕动泵，重复性高，使用效果好多量程，0-20mg/L(无稀释)，0-200mg/L(自动稀释)，可根据用户需要自行设置或扩展，内置自动稀释装置具有状态诊断自检系统，能够检测出是否故障或识别是否缺少水样和试剂自动漏液报警功能，可靠的过压、过温保护装置人性化的安全防护面板设计，电路部分和水路部分完全隔离The use of multiple valve, reducing the number of valves, the process is simpleConnecting pipe diameter, the requirements for the quality of water is low, and can be used in all kinds of water quality. With automatic calibration function, maintenance is small, the amount of reagent is small, the operation cost is low. Recycling waste water, do not produce two pollutionComply with the people's Republic of China Ministry of environmental protection, HJ/T100-2003 technology requirementsMeet the requirements of national standard 11892-89 GB/T detection methodChinese operation interface, convenient user to set the relevant parametersUsed for low flow rate of the pump, high repeatability, good use effectMulti range, 0-20mg/L (no dilution), 0-200mg/L (automatic dilution), according to the user's need to set up or expand, built-in automatic dilution deviceA state diagnostic test system capable of detecting whether a fault or identification of the lack of water samples and reagentsAutomatic leakage alarm function, reliable over voltage, over temperature protection deviceHuman nature of the safety protection panel design, circuit and the water part of the complete separation检测原理Detection principle在样品中加入已知量的高锰酸钾和硫酸，在沸水浴中加热反应一定时间，高锰酸钾将样品中的还原性物质氧化，反应后加入过量草酸钠还原剩余的高锰酸钾，在用高锰酸钾标准溶液回滴过量的草酸钠，通过计算求出样品中的高锰酸盐指数。
高锰酸盐指数水质自动监测仪检定规程编制说明
高锰酸盐指数水质自动监测仪检定规程编制说明
程，建立检定方法指导仪器的检定工作，使检定方法和检定项目具有科学性、 合理性和可操作性，为此类仪器的日常检定校准提供技术依据。目前湖南省大 约有二百多台套高锰酸盐指数水质在线自动监测仪，还拥有两家在全国具有影 响力的两家生产企业：力合科技（股份）有限公司、长沙华时捷科技发展股份 有限公司。为贯彻《计量法》、《环境保护法》和《水污染防治法》，规范高 锰酸盐指数水质自动监测仪的技术性能，研究高锰酸盐指数自动监测仪的计量 检定方法，制定高锰酸盐指数水质自动监测仪的地方计量检定规程成为我省环 境计量研究的重要任务，提高我国水环境监测工作的能力，确保我省环保管理 部门提供准确的水质环境监测数据，为我省环境监测工作保驾护航。
可以看到不同厂商生产的仪器指标设置、测量范围差别较大，缺少统一标
准，给计量部门监督管理带来不便。因此有必要编制相应的检定规程，界定检
定范围、建立检定方法，使规程检定方法和技术指标具有科学性、合理性和可
操作性，为此类仪器的计量检定和校准提供技术依据。
现行国标对地表水环境质量标准限值规定见表 2 所示：
三、现状分析 高锰酸盐指数（单位是氧的毫克/升）是指处理水样品时所消耗的氧化剂的
量，因为通常用高锰酸盐（主要为高锰酸钾）作为氧化剂而得名。高锰酸盐指 数水质自动监测仪由采样、反应、检测、数据处理及传输等装置组成。其原理 为：用已知量的高锰酸钾和硫酸溶液滴定水样，并加热至反应完全，再滴入适 量已知浓度的草酸盐溶液。溶液中的高锰酸钾能将样品中的还原物质氧化，通 过计算消耗的高锰酸钾的量就能得到样品中的高锰酸盐指数。高锰酸盐指数水 质自动监测仪是用自动仪器来取代人为的滴定和移液等步骤，用自动化和机械 化的方法来判断滴定终点，减少人为滴定的误差，是在实验室测量方法的基础 上实现的智能化操作。
高锰酸盐指数操作流程及试剂配方
高锰酸盐指数操作流程
0.5-10.0 mg/L
一、标准曲线的制作
在量程范围内，均匀选择5-6个浓
二、样品测试
取两支预制试管，其中一支加入
试剂配方：
一、COD试剂配方及操作方法：
1.高锰酸钾溶液的配置：称取0.8g高锰酸钾于平底烧瓶中，加入1050~1100mL水溶解。
静静煮沸1~2小时后，使溶液体积达到1L。
静置过夜。
上清液经3G4型玻璃过滤器过滤后，将滤液转入棕色瓶中保存。
2.硫酸溶液配置：将1体积的硫酸在搅拌下缓缓加入2体积的水中。
冷却后待用。
3.硝酸银溶液的配置：称取200g硝酸银，用水溶解后稀释至1L。
二、简单操作过程：
1、5mL水样加入到TNT试管中（TNT试管中的硫酸及硝酸银，在做实验前混制）
2、0.5mL高锰酸钾溶液加入到TNT试管中
3、100度消解30分钟
4、水冷
5、滤纸过滤消解完的溶液，滤液重新注射回试管
6、525nm比色。
高锰酸盐指数自动测定仪测定水中高锰酸盐指数
高锰酸盐指数自动测定仪测定水中高锰酸盐指数作者：姜明新冯新华陈成勇来源：《科技创新与应用》2020年第29期摘; 要：北裕CGM400是利用气相分子吸收光谱法分析水中高锰酸盐指数（CODMn）的一款仪器，该方法的精度和准确度都比较高，独创的仿生学颜色识别技术根据颜色变化自动判断滴定终点。
文章对标准样品和天然水样进行测定比对，结果表明，该方法测定结果满意，符合相关国家标准，适用于日常的水环境监测。
关键词：高锰酸盐指数;自动测定;加标回收中圖分类号：X832; ; ; ; ;文献标志码：A; ; ; ; ;文章编号：2095-2945（2020）29-0120-02Abstract： Beiyu CGM400 is an instrument for the analysis of permanganate index （CODMn） in water by gas phase molecular absorption spectrometry. The precision and accuracy of this method are relatively high. The original bionic color recognition technology automatically determines the end point of titration according to color changes. In this paper， the standard samples and natural water samples are determined and compared. The results show that the method is satisfactory， conforms to the relevant national standards， and is suitable for daily water environment monitoring.Keywords： permanganate index; automatic determination; spikeand recovery高锰酸盐指数（CODMn）是反映水中还原性物质的综合性指标，包括有机的和无机的可氧化物质，一般用高锰酸钾作氧化剂氧化水体中还原性物质，用所消耗的氧化剂的量来衡量，以氧的mg/L表示，监测结果属条件实验结果，主要用于掌握饮用水和地表水水质。
高锰酸盐指数水质自动分析仪技术要求
２ ０ ０ ３ ０ ３ ２ ８发布
２ ０ ０ ３ ０ ７ ０ １实施
国家环境保护总局
发 布
Ｈ Ｊ ／ Ｔ１ ０ ０ —２ ０ ０ ３
中华人民共和国环境保护 行㊀业㊀标㊀准 高锰酸盐指数水质自动分析仪技术要求 Ｈ Ｊ ／ Ｔ１ ０ ０ —２ ０ ０ ３
中国环境科学出版社出版发行 （ １ ０ ０ ０ ３ ６ ㊀北京海淀区普惠南里 １ ４号） ㊀㊀㊀㊀印刷厂印刷 版权专有㊀违者必究
ⅳ
Ｈ Ｊ ／ Ｔ１ ０ ０
２ ０ ０ ３
高锰酸盐指数水质自动分析仪技术要求
１ ㊀范围 本技术要求规定了地表水的高锰酸盐指数水质自动分析仪的技术性能要求和性能试验方法，适 用于该类仪器的研制生产和性能检验。 ２ ㊀规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所 有的修改单 （ 不包括勘误的内容） 或修订版均不适用于本标准。然而，鼓励本标准达成协议的各方 研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 Ｇ Ｂ１ １ ８ ９ ２ —８ ９ ㊀水质㊀高锰酸盐指数的测定 ３ ㊀术语和定义 下列术语和定义适用于本标准。 ３ １ ㊀试样 指导入自动分析仪的地表水。 ３ ２ ㊀校正液 为了获得与试样高锰酸盐指数值相同的指示值所配制的校正液，有以下几种。 ３ ２ １㊀零点校正液。 ３ ３ ２㊀量程校正液。 ３ ３ ㊀零点漂移 指采用本标准中规定的零点校正液为试样连续测试，自动分析仪的指示值在一定时间内变化的 大小相对于量程的百分率。 ３ ４ ㊀量程漂移 指采用本标准中规定的量程校正液为试样连续测试，相对于自动分析仪的测定量程，仪器指示 值在一定时间内变化的大小相对于量程的百分率。 ３ ５ ㊀葡萄糖试验溶液 指将 Ｄ （＋ ） 葡萄糖溶于水后配制成的试验溶液。 ３ ６ ㊀平均无故障连续运行时间 指自动分析仪在检验期间的总运行时间 （ ｈ ） 与发生故障次数 （ 次） 的比值，以 “ Ｍ Ｔ Ｂ Ｆ ”表 示，单位为：ｈ ／ 次。 ４ ㊀原理 试样中加入已知量的高锰酸钾和硫酸 （ 对高盐度水样，有时加入 Ａ ｇ Ｎ Ｏ ） ，在沸水浴中加热 ３ ０ ３ ｍ ｉ ｎ ，高锰酸钾将试样中的某些有机物和无机还原性物质氧化，反应后加入过量的草酸钠还原剩余的 高锰酸钾，再用高锰酸钾标准溶液回滴过量的草酸钠。通过计算得到试样的高锰酸盐指数值。
高锰酸盐指数水质自动分析仪技术说明
高锰酸盐指数水质自动分析仪技术说明
一、分析仪介绍
高锰酸盐指数水质自动分析仪
可应用于多种水体（地表水、水源
水、饮用水）水质中高锰酸盐指数
的监测，是一款可以在线连续监控
检测、分析、实时读取、存储、上
传数据的自动在线监测仪。
二、典型应用
高锰酸盐指数水质自动分析仪可广泛应用于广泛应用于地表水、
饮用水水源地、自来水厂等的水质重金属监测，服务于环保部门、水务公司、大中型企业。
三、产品特点
➢高锰酸盐指数水质自动分析仪反应体系小，支持废水废液分离，废液量低至25ml/次
➢全自动无人值守操作，可根据水体状况，提供定制化解决方案，节省用户运维成本
➢5分钟可完成日常维护
➢高锰酸盐指数水质自动分析仪支持远程运维。
AVVOR9000_CODmn(说明书)高锰酸盐指数分析仪
高锰酸盐指数分析仪AVVOR9000 CODmn操作手册二〇一一版1. 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
1.1 触电与灼伤预防1.1.1 维护或修理前务必断开电源；1.1.2按照地方或国家规则进行电力连接；1.1.3尽可能使用接地故障断路器；1.1.4在连接操作条件下将操作单元接地，接地电阻≤10Ω。
1.2 化学药品危险预防本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
1.3 标志表明为特别注意事项。
表明存在化学危害风险，只有经过培训具有操作资格的人方可进行化学药品处理或维护设备化学药品传递系统。
表明须佩带护眼设备。
2 高锰酸盐指数测定法2.1高锰酸盐指数定义高锰酸盐指数是反映水体中有机和无机可氧化物质污染的常用指标，定义为：在一定条件下，用高锰酸钾氧化水样中的某些有机物及无机还原性物质，由消耗的高锰酸钾量计算相当的氧量。
按溶液介质又分为酸性高锰酸钾法和碱性高锰酸钾法。
2.2高锰酸盐指数测定法AVVOR9000 CODmn高锰酸盐指数分析仪的工作原理是依据GB11892-1989和HJT100-2003。
操作步骤为：抽取样品，加入硫酸，加入定量的高锰酸钾标准溶液，加热至97℃左右,恒温30分钟,高锰酸钾将样品中的某些有机物和无机还原性物质氧化，反应后加入定量的草酸钠标准溶液还原剩余的高锰酸钾（草酸钠过量），再用高锰酸钾标准溶液回滴过量的草酸钠。
通过计算得到样品中高锰酸盐指数。
它是在实验室测量方法的基础上实现智能化操作，用计量泵代替移液管、滴定管等实验室器具完成进样、转移试剂等功能，另一方面通过ORP测定替代肉眼判断终点。
仪器通过ORP电位监测整个滴定过程，由于滴定终点时存在ORP电位突变（与颜色突变同步出现），因此ORP输出曲线图上将反映出电压突变，从而可以确定滴定终点。
BBE高锰酸盐说明书
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高锰酸盐指数自动分析仪COD Mn On-line Automatic Analyzer操作手册苏州科特环保设备有限公司KETE E.P.Equipment（SuZhou）CO.,LTD.感谢您的正确选择目录第一章安全预防措施特别声明第二章技术规格第三章系统概述第四章拆箱和安装第五章试剂5.1试剂15.2试剂25.3试剂35.4使用与保存5.5稳定性和反应性5.6试剂的放置第六章仪器操作6.1仪器初始化、冲洗6.2校准6.3测量6.4触摸屏介绍第七章故障维修第一章安全预防措施特别声明1.1总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
1.2触电与灼伤预防1.2.1维护或修理前务必断开电源；1.2.2按照地方或国家规则进行电力连接；1.2.3尽可能使用接地故障断路器；1.2.4在连接操作条件下将操作单元接地。
1.3化学药品危险预防本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
1.4标志表明为特别注意事项。
表明存在化学危害风险，只有经过培训具有操作资格的人方可进行化学药品处理或维护设备化学药品传递系统。
表明须佩带护眼设备。
注：本产品的性能在不断地改进之中。
如有更改，恕不另行通知。
第二章技术规格2.1方法依据：国家标准GB11892-89《水质-高锰酸盐指数的测定》。
2.2测量范围：1.0～20.0mg/L COD mn。
2.3准确度：不超过±10%。
2.4重复性：不超过±10%。
2.5测量周期：最小测量周期为30分钟，据实际需要，调整消解时间。
2.6采样周期：时间间隔（00～99H任意可调）2.7校准周期：每隔30采样周期会固定校准，亦可手动即刻校正。
2.8维护周期：一般每月一次，每次约30min。
2.9输出：RS-232。
2.10环境要求：温度+5～40℃；湿度≤90%（不结露）。
2.11电源：AC220±10%V，50±10%Hz，5A。
2.12尺寸：高1520×宽500×深420mm。
2.14其他：异常报警和断电不会丢失数据；触摸屏显示及指令输入；异常复位和断电后来电，仪器自动排出仪器内残留反应物，自动恢复工作状态。
第三章系统概述3.1应用待测样品无需任何预处理，将水样提升管直接插到系统水样内，即可测得高锰酸盐指数。
该设备最大测量范围为1.0~20.0mg/LCOD Mn，本方法主要用于废（污）水排放点源、地表水等高锰酸盐指数浓度的在线自动监测。
3.2系统描述独特的专利设计，使本产品较之同类产品具有更低故障率、更低维护量、更低的试剂消耗量以及更高的性价比。
1—选择阀组件：选择试剂采样时序；2—计量组件：通过可视光电系统实现试剂精确计量，克服了蠕动泵泵管由于磨损引起的定量误差；同时实现了微量试剂的精确定量。
3—进样组件：蠕动泵负压吸入，在试剂与泵管之间总是存在一空气缓冲区，避免了泵管腐蚀；4—密封消解组件：高温高压消解体系，加快反应进程，克服了敞口系统腐蚀性气体挥发对设备的腐蚀；5—试剂管：采用进口改型聚四氟乙烯透明软管，管径大于1.5mm，减少了水样颗粒堵塞几率。
6—独有的滴定系统，通过光电系统，可随时校正滴定泵的流速，将滴定控制到三十分之一毫升的误差，减少仪器误差，使仪器更精确。
3.3电气器件采用Panasonic进口PLC等控制元器件，减少了环境干扰和设备故障。
3.4基本原理定量的水样中加入已知量的高锰酸钾和硫酸，在5min内将消解器中的液体升温到95℃（此温度可以根据海拔高度进行调整），升到此温度后液体在消解器中消解20min,其间高锰酸钾将水样中的某些有机物和无机物可氧化物质氧化，反应后加入过量的草酸钠还原剩余的高锰酸钾，再用高锰酸钾标准溶液回滴过量的草酸钠。
通过计算得到水样中的高锰酸盐指数。
3.5检测步骤用新的水样冲洗测量水样、试剂体积的容器和消解试管。
使用蠕动泵进样。
水样并不直接与蠕动泵管接触－－有一个空气缓冲区。
进样的体积由一可视测量系统控制。
与进样相同，试剂（高锰酸钾、草酸钠、硫酸）也通过蠕动泵投加，也由可视测量系统控制加药体积。
通过鼓泡混合水样和试剂。
拧紧消解试管盖后，由加热金属丝将溶液加热至98℃。
由测量系统自动控制消解时间。
溶液冷却后，由蠕动泵排出溶液。
在用户自定义的测量周期中，分析仪会利用内置的校准标液和清洗溶液自动进行校准和清洗。
第四章拆箱和安装4.1拆箱产品在出厂前已进行了严格的检定，在拆箱时请彻底检查运输集装箱和分析仪，以防损坏或其他部件在运输过程中松动，记录所有细节并小心处理，必要时联系供应商妥善解决。
4.2安装4.2.1监测子站房建设监测子站房应尽量选择建在与样品源（排放口或渠道）尽可能近的位置以减少分析延时。
监测子站房面积宜大于10m2。
仪器放置的地面应铺地砖,要求平整和水平，耐腐蚀、无震动。
仪器地面应高于取样口地面300mm以上，以保证所布管道中间不得有凸起或凹下。
监测子站房靠近污水渠一侧的墙面上（参考示意图4.3），应根据第4.2.3.2.2章节的要求开设相应的孔，并预铺设好需要的管道（参考示意图4.5）。
目前使用最多的是彩钢板房，彩钢板房具有建造速度快，造价低廉，外观大方，不用装饰的优点。
图4.1彩钢板监测子站建议尺寸图图4.2彩钢板监测子站建议文字图4.2.2监测子站房室内要求4.2.2.1电源供给单相交流电：电源电压：220V±15%AC,5A，电源频率：50Hz±5%,电源功率：1000w,应有良好接地。
至少配有5只三眼插座和2只二眼插座，固定在1.2米高处，或配有二只多功能电源插板，可以扩接水泵、电脑等用电设备。
对于电压不稳定和经常断电的地区，建议使用功率匹配的交流电源稳压器，以保护仪器。
4.2.2.2室内要求室内照明应能照射到仪器正面（40W日光灯）；干燥、通风且满足设备运行环境温度（应装有空调，使之保持恒温在5-35℃），避免阳光直射；避免强电磁场干扰；避免强腐蚀性气体。
备有洗手池，以便维护时洗手用。
4.2.3安装4.2.3.1仪器的放置仪器的尺寸为宽×高×深=600×1350×460（mm）,要求仪器的左右保持≥600mm的空间,前面保持≥1000mm的空间.。
通常安装仪器的工作子站如下图所示：图4.3工作子站安装（建议）平面示意图图4.4工作子站安装（建议）立体示意图4.2.3.2泵的选择、管路的布置及安装4.2.3.2.1泵的选择从采水点给仪器输送水样的水泵，其功率应使被测水体输送到仪器处的流量不小于50升/分钟,不大于200升/分钟为宜。
通常采样点到仪器的距离在20米内时，选用350W的潜水泵。
当采样点到仪器的距离大于20米时，应选用550-650W的潜水泵，另还应根据水样的腐蚀性选择是否选用耐腐蚀泵。
4.2.3.2.2泵和管路的布置取水点至仪器安装处应预先安装好水泵、穿线管、水样进水管、出水管和溢流管。
连接的管道应根据具体情况选用硬聚氯乙烯塑料、ABS工程塑料或钢（在水质具酸碱性的地方不能金属管材）、不绣钢等材质的硬质管材。
为了方便与仪器设备连接，建议管道最好采用硬质PVC给水管。
要求：1放置仪器的地面应高于水槽壁，管道从仪器到水槽呈坡型下降，尽量减少管道弯头的的数量，并且管道中途不应有凸起或凹下的地方,避免管道中存水，以利于进水管道的排空和冬季防冻。
2管道的安装过程要十分仔细，安装好的管道内要干净，没有直径大于2mm的杂物，以免损坏污水泵或堵塞管道。
管道口在仪器安装前应用干净的东西堵好，以免杂物进入。
3潜水泵安置的位置其水流应为层流态，所抽吸的水体应不呈气溶胶状（即水中含有大量气泡）。
气溶胶进入仪器将使测量结果不准或使仪器报警。
明渠排水系统中产生气溶胶的原因,主要是潜水泵放置处水流是从高处跌落，裹挟大量气泡进入水体形成。
4若使用的是潜水泵，在潜水泵原有的滤网罩外部再裹一层不锈钢过滤网，滤孔的直径在1.0-2.0mm之间。
预安装好的管道应将各端口封好，以免颗粒杂物进入。
5潜水泵及进水口应能方便维护，遇到诸如较大薄膜包裹水泵时，能方便地去除。
6污水泵电器的连接方法：本仪器后面板有污水泵控制电源接口，可直接控制开启≤500w的污水泵。
7污水泵电器的连接方法：（潜水泵电源连接示意图）本仪器后面板有污水泵控制电源潜水泵外接电缆从左图Ⅰ固定孔中穿过。
将火线接到图Ⅲ所示的保险端子上，零线接至图Ⅱ所示端子。
当污水泵功率＞500w，须在仪器外部加接相应功率的交流继电器，通过仪器后面板的污水泵控制接口，控制交流继电器的线圈来控制污水泵的开启。
注意：不能将大功率污水泵（尤其是≥650w的污水泵）直接接至污水泵控制接口，否则仪器内部熔断丝容易烧断。
污水泵应尽量浸没在水里。
图4.5管道安装示意图说明：实际安装布管时，应该备有4根管道，3根Φ32，1根Φ20，分别用于进水管、出水管、穿线管和溢流管。
第五章试剂危险！为安全起见，由专业人员准备化学试剂，请遵守下列各条：穿上安全服（实验工作服）；戴上安全眼罩/面罩；戴橡胶手套；本章中整个配药过程只能使用玻璃或者聚四氟乙烯材料制品。
5.1氧化剂（试剂1）物质基本原料需要量A高锰酸钾ACS 3.2g配制方法：往1L的量杯中加入650ml蒸馏水后缓缓投入3.2g物质A，使用磁力搅拌器进行搅拌，待此物质溶解后，用蒸馏水稀释至1050ml并混匀，向量杯中投入几粒玻璃珠后于电炉上小功率煮沸半小时（沸腾时开始计时，），冷却，存放两天后，倾出上清液后储于棕色瓶中，使用前对此溶液进行标定。
标定方法：取50ml重蒸水于250ml锥形瓶中，加入5ml试剂3，加热使溶液在65℃-80℃，用滴定管加入10ml试剂2，用待标定的高锰酸钾滴定，终点由无色变为粉红色，同时做空白,记下高锰酸钾溶液所消耗的体积V1,用公式:C(K7MnO4)=C×V/(V1-V2)C—草酸钠的浓度(0.1mol/l)；V—草酸钠消耗的体积(10ml)；V1—为高锰酸钾消耗的体积；V2—为空白值注：此溶液为储备液，上机使用前需将此溶液浓度稀释至0.01mol/l。
如果进入了眼睛，立即用大量的水冲洗眼睛并征询医生的意见。
如果与皮肤接触，则立即用大量的水冲洗。
穿戴合适的防护衣服、手套。
如果出现意外事故或者感到不适，请立即征询医生意见。
5.2试剂2物质基本原料需要量A草酸钠ACS0.6705g 往100ml量杯中加入60ml蒸馏水，称取0.6705g经120℃烘干2h并放冷的物质A溶解于水中，移入100毫升容量瓶中，用水稀释至标线，混匀，置4℃保存。
