气象常用绘图软件grads

合集下载

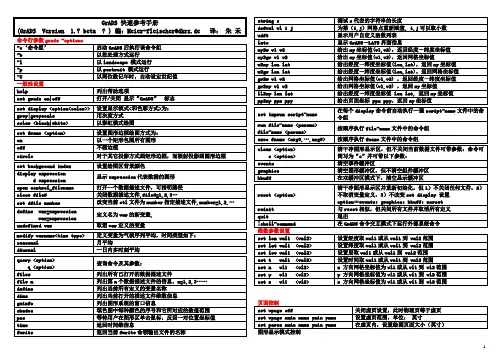

GrADS快速参考手册

设置y轴标注的颜色<粗细<大小>>
x轴标注位置，offset：英寸；side=b,下|t,上
y轴标注位置，offset：英寸；side=r,右|l,左
数据中z维用对数坐标
设置坐标轴框的颜色<粗细>
y轴数据变化范围从vlo到vhi
x轴数据变化范围从vlo到vhi
把断点数据连上/不连上
在图上方居中写标题string
define
列出当前所有定义的变量名称
dims
列出当前打开的描述文件维数信息
gxinfo
列出图形系统的窗口信息
shades
填色图中每种颜色的序号和它所对应的数值范围
pos
等待用户在图形区单击鼠标，反回一对位置坐标值
time
返回时间维信息
fwrite
返回当前fwrite命领输出文件的名称
string s
给出经度－纬度坐标值 lon lat, 返回xy坐标值
pp2xy ppx ppy
给出页面坐标 ppx ppy，返回xy坐标值
set imprun script-name
在每个display命令前自动执行一遍script-name文件中的命令组
run file-name <params> file-name <params>
set zlog on|off
设置z坐标取对数坐标,或关闭此设制
set strmden value
设置流线密度[1-10],缺省为5
set stnopts <dig3> <nodig3>
以后3位数标数值
set mdlopts noblank|blank|dig3|nodig3

气象绘图软件GrADS高级使用技巧

收稿日期:2002-11-1作者简介:高文良,男,31岁,主要从事短期气候预测等研究工作。

气象绘图软件GrADS 高级使用技巧高文良1　刘晓燕2　曾小东3(11成都高原气象研究所　成都　610072;　21阿坝州金川县气象局　62410031阿坝州马尔康县气象局　624000)摘　要:本文通过介绍气象绘图软件GrADS 使用中的一些高级技巧,分析了GrADS Script 语言中的难理解之处,并介绍了在GrADS 中做合成分析和t 检验的程序,可以对学习和使用GrADS 的科研人员起参考、帮助作用,达到事半功倍的效果,促进GrADS 软件的应用更广泛、深入,提高科研人员的工作效率。

关键词:GrADS ;技巧;程序中图分类号:TP391文献标识码:C文章编号:1003-7187(2002)04-0057-031　引言气象绘图软件GrADS (Grid Analysis and Dis 2play System )是免费共享软件,可随时从互联网上下载(http :///grads/),后续版本正陆续推出[1]。

GrADS 有丰富的内部函数,可以对数据进行计算和分析处理。

它支持处理格点资料和站点资料,并且支持对GriB 码文件、特殊格式文件(如一字节整型、二字节整型、大中型机器二进制数据等)的直接读取,气象科研领域应用非常广泛[2]。

在其最新1.8SL 9版本中,GrADS 又将应用领域推进到了海洋学科,功能也得到了进一步地增强和扩展。

但在使用GrADS 的过程中,特别是使用GrADS Script 语言编程当中,有一些问题需要特别注意。

因为GrADS Script 语言是一种类似于VB Script (或MA TL AB Script )的高级语言,稍不注意就容易出现错误,且查错十分困难,这点与其他语言有较大的差别。

2　站点数据处理GrADS 中站点数据处理基于格点数据的基础之上,需先将站点数据通过Cressman 客观分析方法内插至格点上,然后再依照格点资料的处理方式对站点资料数据进行分析和处理。

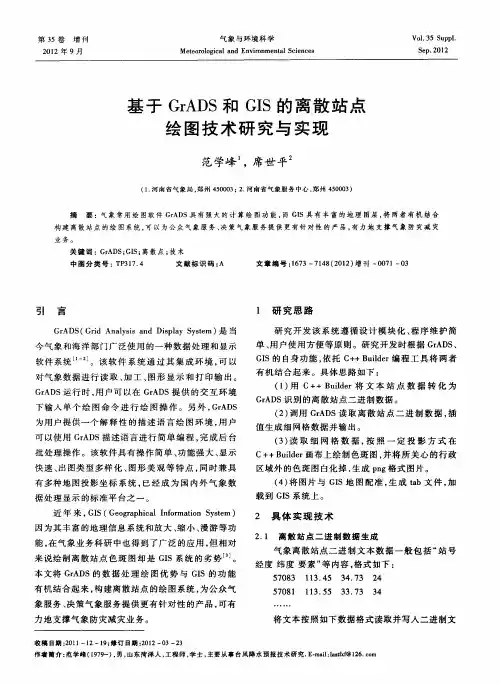

基于GRADS和GIS的离散站点绘图技术研究与实现

区域外的色斑图白化掉，生成ｐｇ格式图片。ｎ
批处理操作。该软件具有操作简单、能强大、功显示快速、图类型多样化、出图形美观等特点，同时兼具
有多种地图投影坐标系统，经成为国内外气象数已
气象离散站点二进制文本数据一般包括 “ 号站经度纬度要素” 内容，等格式如下：
５０８１３．５３７３２７３１４４．４５７８１１３．５３７３０１５３．３４
有机结合起来，构建离散站点的绘图系统，为公众气象服务、策气象服务提供更有针对性的产品，决可有力地支撑气象防灾减灾业务。
收稿日期：０１—１２１２—１；订日期：０２— ３— ３９修２１０２
将文本按照如下数据格式读取并写入二进制文
作者简介：学峰（９９，，东菏泽人，程师，士，要从事台风降水预报技术研究． — ｉ：ｓｘ＠１６ｔｍ范１７－）男山工学主Ｅｍａｌｔｆ２．ｏｌａｆ
１研究思路
研究开发该系统遵循设计模块化、程序维护简
单、用户使用方便等原则。研究开发时根据ＧＡＳＲＤ、ＧＳ的自身功能，托ｃ＋Ｂｉｅ编程工具将两者Ｉ依＋ｕｌｒｄ有机结合起来。具体思路如下：
范学峰，席世平

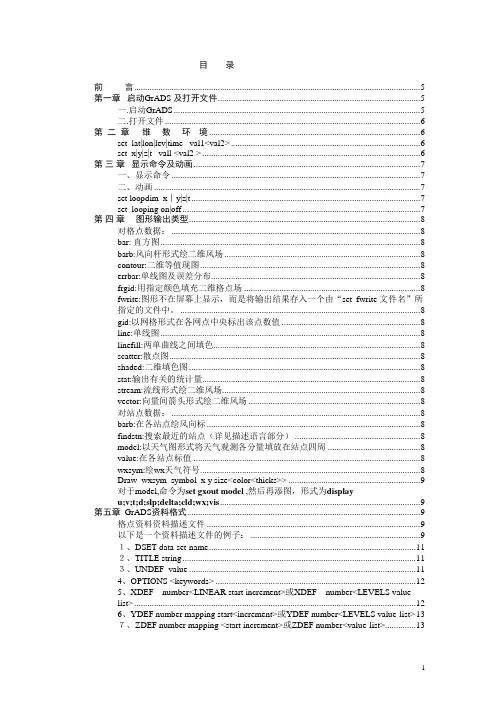

GRADS中文说明

目录前言 (5)第一章启动GrADS 及打开文件 (5)一.启动GrADS (5)二.打开文件 (6)第二章维数环境 (6)set lat|lon|lev|time val1<val2> (6)set x|y|z|t vall <val2 > (6)第三章显示命令及动画 (7)一、显示命令 (7)二、动画 (7)set loopdim x︱y|z|t (7)set looping on|off (7)第四章图形输出类型 (8)对格点数据： (8)bar: 直方图 (8)barb:风向杆形式绘二维风场 (8)contour:二维等值现图 (8)errbar:单线图及误差分布 (8)frgid:用指定颜色填充二维格点场 (8)fwrite:图形不在屏幕上显示，而是将输出结果存入一个由“set fwrite 文件名”所指定的文件中。

(8)gid:以网格形式在各网点中央标出该点数值 (8)line:单线图 (8)linefill:两单曲线之间填色 (8)scatter:散点图 (8)shaded:二维填色图 (8)stat:输出有关的统计量 (8)stream:流线形式绘二维风场 (8)vector:向量间箭头形式绘二维风场 (8)对站点数据： (8)barb:在各站点绘风向标 (8)findstn:搜索最近的站点（详见描述语言部分） (8)model:以天气图形式将天气观测各分量填放在站点四周 (8)value:在各站点标值 (8)wxsym:绘wx天气符号 (8)Draw wxsym symbol x y size<color<thicks>> (9)对于model,命令为set gxout model ,然后再添图，形式为displayu;v;t;d;slp;delta;cld;wx;vis (9)第五章 GrADS资料格式 (9)格点资料资料描述文件 (9)以下是一个资料描述文件的例子： (9)１、DSET data-set-name (11)２、TITLE string (11)３、UNDEF value (11)4、OPTIONS <keywords> (12)5、XDEF number<LINEAR start increment>或XDEF number<LEVELS value-list> (12)6、YDEF number mapping start<increment>或YDEF number<LEVELS value-list> (13)７、ZDEF number mapping <start increment>或ZDEF number<value-list> (13)８、TDEF number LINEAR start-time increment (14)９、VARS number (14)二. 台站资料资料描述文件 (15)第六章变量名和表达式 (15)一、变量名和表达式 (15)二、表达式 (16)第七章函数 (16)一. aave函数 (16)二．abs函数 (16)三．acos函数 (17)四、asin函数 (17)五、atan2函数 (17)六、ave函数 (17)七、cdiff函数 (17)八、const函数 (18)九、cos函数 (18)十、exp函数 (18)十一、gr2stn函数 (19)十二、hcurl函数 (19)十三、hdivg函数 (19)十四、log函数 (19)十五、log10函数 (19)十六、mag函数 (19)十七、maskout函数 (20)十八、oacres函数 (20)十九、pow函数 (20)二十、sin函数 (20)二十一、skip函数 (20)二十二、smth9函数 (21)二十三、sqrt函数 (21)二十四、stnave函数 (21)二十五、stnmin函数 (21)二十六、stnmax函数 (21)二十七、tan函数 (22)二十八、tloop函数 (22)二十九、tvrh2q函数 (22)三十、tvrh2t函数 (22)三十一、vint函数 (23)第八章图形要素设置 (23)对于图形类型为contour起作用的设置 (23)set ccolor color——设置等值线颜色 (23)set ccolor rainbow——设定等值线颜色用彩虹表示 (23)set cstyle style——设定等值线线型 (23)Set cthick thckns——设定等值线线宽hckns(取值范围1～20) (23)Set cterp on｜off——设置样条差值光滑开关 (23)Set clab on｜off｜forced｜string｜auto——控制等值线的标记方式。

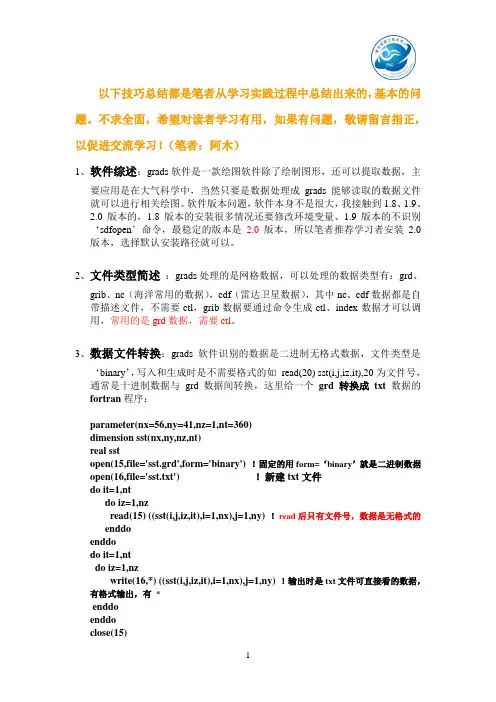

GrADS绘图学习技巧与实例(阿木)

以下技巧总结都是笔者从学习实践过程中总结出来的，基本的问题。

不求全面，希望对读者学习有用，如果有问题，敬请留言指正，以促进交流学习！（笔者：阿木）1、软件综述：grads软件是一款绘图软件除了绘制图形，还可以提取数据，主要应用是在大气科学中，当然只要是数据处理成grads能够读取的数据文件就可以进行相关绘图。

软件版本问题，软件本身不是很大，我接触到1.8、1.9、2.0版本的，1.8版本的安装很多情况还要修改环境变量、1.9版本的不识别‘sdfopen’命令，最稳定的版本是2.0版本，所以笔者推荐学习者安装2.0版本，选择默认安装路径就可以。

2、文件类型简述：grads处理的是网格数据，可以处理的数据类型有：grd、grib、nc（海洋常用的数据），cdf（雷达卫星数据），其中nc、cdf数据都是自带描述文件，不需要ctl，grib数据要通过命令生成ctl、index数据才可以调用，常用的是grd数据，需要ctl。

3、数据文件转换：grads软件识别的数据是二进制无格式数据，文件类型是‘binary’，写入和生成时是不需要格式的如read(20) sst(i,j,iz,it),20为文件号，通常是十进制数据与grd数据间转换，这里给一个grd转换成txt数据的fortran程序：parameter(nx=56,ny=41,nz=1,nt=360)dimension sst(nx,ny,nz,nt)real sstopen(15,file='sst.grd',form='binary') ！固定的用form=‘binary’就是二进制数据open(16,file='sst.txt') ！新建txt文件do it=1,ntdo iz=1,nzread(15) ((sst(i,j,iz,it),i=1,nx),j=1,ny) ！read后只有文件号，数据是无格式的enddoenddodo it=1,ntdo iz=1,nzwrite(16,*) ((sst(i,j,iz,it),i=1,nx),j=1,ny) ！输出时是txt文件可直接看的数据，有格式输出，有*enddoenddoclose(15)close(16)end写程序时：注意格点数要与数据对应，如：上程序对应的数据是经度90~200，纬度-20~60，时间：1971.01~2000.12共360个月的海面温度数据，数据格点精度2*2 ，nx=(200-90)/2+1,ny=(60-(-20))/2+1,nt=360，nz=1，大气的数据要根据数据的层次确定几层。
