无线对讲系统设计规范方案要求范文

无线对讲系统设计规要求本

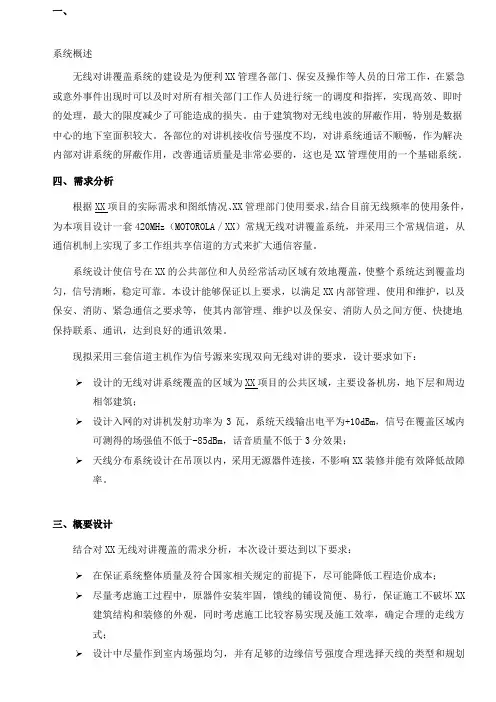

1.系统概述

1.1本项目需设计一套6信道（12个时隙）数字无线对讲系统，整个项目围

覆盖率98%以上，以提供建筑中管理部门工作人员的检查、维护方便、快捷地保持通讯联系和在紧急情况下提供多系统间通信的需求。

1.2在覆盖建筑的公共区域围基础下，酒店的所有机电房设备房、供配电机房、

弱电机房、电梯机房等，同时保安部所涉及的所有保安区域围均获信号覆盖以确保无盲点。

1.3建筑占地面积较大，且部结构复杂，建议本项目采用400MHz中继无线对

讲系统以符合长距离通信和室信号穿透的要求，但仍需要以建设当地无线电管理局对频率的规划为前提。

1.4无线中继设备及合路平台须装设于通风良好或空调的弱电机房，设备须设

于独立金属柜体和保持适当分隔以确保最佳的工作状态；

1.5整体系统须符合但不限于以下要求；

➢招标图纸所示无线对讲系统分布仅供参考，承包人须根据现场实测的电场分布情况提供足够的天线、有关之设备及配件以确保本系统可覆盖所

需的围。承包人须顾及到大楼的结构有可能会妨碍信号的传送。

➢天线的位置、数量和输出功率须合理设计，以确保使用合理数量的天线，保证较小的天线端口输出功率，达到良好的覆盖效果，室天线的输出功

率须小于15dB，接收信号信噪比大于20dB，以避免电磁辐射污染环境，

以符合国家环境电磁波卫生标准，。

➢综合考虑天线的数量、位置和输出功率，以及所需覆盖的围，确保信号的均匀分布，要求酒建筑所有区域可测得的对讲机信号电平强度不低于

－85dBm;

➢在覆盖室基础上并包括建筑所辖区域移动台呼出和接听正常，建筑室外区域可测得的对讲机信号电平强度不低于－95dBm，若有独立建筑，需要

考虑建筑部信号覆盖。

1.6本系统如遇停电等意外情况发生，须保证通讯畅通，中继台需要配置不间

断电源，停电时自动切换至后备电源供电，来电时自动恢复充电，至少保证两个小时的备用电力。

1.7防干扰：本系统须对环境因素进行综合考虑，设计时避免建筑强电设备对

系统产生不良影响。

1.8设计中需考虑到无线对讲系统不可对本项目弱电系统、其它通信和网络系

统产生任何影响。

1.9按建设单位委托本承包人须负责向无线电管理委员会申请合法的频率使

用，本承包人须按获批核无线通信频率进行深化设计和设备供货。

1.10受建设单位委托本承包人须负责向相关管理部门申办本系统时所有设计、

供应、安装接线、测试及试运转的相关所有协调工作和费用，如无线电管理委员会方案论证费、中转台设台费、频占费、安装完成后现场测试等相关费用。

1.11凡未列入本技术规格说明书或图中，但又是本系统运转所必须的任何设

备、材料，也须包括在合约工程，不可追加额外费用，予以提供。

2.主要系统功能要求

2.1★无线对讲系统采用数字信道主机，考虑到最终使用的终端容量，可至

少保证同时为12个通信组或数据组提供语音、信息传递服务，并要求计算证明最大化利用信道共享资源来提供更多的语音和数据通信需求。

2.2系统采用收发天线共缆方式，在天馈系统中在保证高质量的信号（平均信

号强度≥-85dBm，信噪比≥20dB）的同时，降低工程造价。

2.3天馈系统根据覆盖信号传输实际情况，采用光纤传输与射频传输共用的方

式，主干采用光纤传输，分支采用射频线缆传输，系统分为若干个子区域来覆盖建筑的不同区域及业态，做到针对性的信号覆盖，同时设计增强系统故障弱化能力，每个子系统之间互不影响。

2.4★系统支持与消防报警系统联动功能，在发生消防报警时，系统可按预先

设定的程序将报警点位信息发送给指定的单个或组对讲机终端上，并可以从对讲机返回更新信息。

2.5★系统支持数据采集功能，可将即时语音、数据信息实时收集并上传至

相应服务器，实现任意对讲机通话组的通信录音，为管理分析提供重要措施。

2.6★可与楼宇自控系统通过数据网关进行联动，可实现定时或特定要求将

楼宇设备自控系统监控平台中紧急的状态信息通过无线方式发送至指定人员的无线对讲终端中，并可以从对讲机返回更新信息。

2.7★要求系统支持和酒店HotSOS等第三方优化管理软件数据接口，并可

采用适合的对讲机终端进行派单流程的操作和回复。

2.8★要求系统具备定位功能，可将各种联动信息发送给附近人员的对讲机

中，大大提高了事件响应及处理时间。同时，可通过定位功能实现在线式巡更，在巡更途中，可实时送回巡更人员的位置信息。

2.9系统设计需由具备相关设计资质单位完成，并需最终获得政府相关单位的

使用许可证。

3.主要设备性能要求

3.1数字中继台

同时支持数字 TDMA 模式下的两条语音或数据路径。可以方便地安装于墙面或机架系统。可以提供多信道共享功能以提高信道的利用率、集成的数据传输以及增强的语音通讯。

➢支持数字TDMA模式下2个同步语音或数据信道；

➢高功率下100%连续工作周期；

➢可在模拟或数字模式下工作；

➢射频输出功率：45W

➢工作频率：403~470MHz

➢信道间隔：12.5KHz

➢频率稳定性：+/-0.5PPM

➢接收机互调：75dB

➢接收机邻近信道选择：60dB/12.5kHz

➢耐用性和可靠性符合美国军标810C、D、E和F

➢支持IP直接方式接口

推荐品牌：摩托罗拉、建伍、艾可慕

3.2定向耦合合路组件

定向耦合合路组件是一套极其紧凑的小型合路器，只占据机柜2-4U的空间，并易于拆卸，抗损性能优越，可用于移动的环境，在两个信道合路的情况下每个信道插入损耗低于3dB，单个的最大承载功率达200W。

➢工作频率：400~430MHZ

➢工作带宽：2MHz

➢最大允许合路数：8

➢输入承载功率：200W

➢端口隔离度：70db

➢接口：N型

推荐品牌：EVERTAC、歌海、威升

3.3接收机多路耦合器组件

接收机多路耦合器组件用于多信道基站，使得多个接收机能共用一套接收天线。这样既可降低架设成本又可提高系统性能。

➢频率围：400~430MHZ

➢工作带宽：2MHz

➢上行增益：0-10db

➢系统噪音系数：≤5

➢输入、输出端口：N型

➢输入、输出驻波比：≤1:1.5

➢输出间隔离度：25db

推荐品牌：EVERTAC、歌海、威升
