点动控制线路的连接
描述点动与连续运行控制电路的工作过程
描述点动与连续运行控制电路的工作
过程
点动与连续运行控制电路是一种常见的电动机控制电路，用于实现电动机的点动和连续运行模式。
1. 点动模式：
- 在点动模式下，按下启动按钮，电动机接通电源开始运行。
- 当松开启动按钮时，电动机停止运行。
- 这种模式通常用于调试、短时间运行或需要频繁起停的场合。
2. 连续运行模式：
- 按下启动按钮后，接触器的线圈通电，其主触点闭合，电动机接通电源开始运行。
- 同时，接触器的辅助触点也会闭合，将启动按钮短路，使其在松开后不会影响电动机的运行。
- 要停止电动机，只需按下停止按钮，接触器的线圈失电，主触点断开，电动机停止运行。
这种电路在实际应用中非常常见，例如在工业生产线上的输送带、机床等设备中。
通过点动模式可以方便地进行调试和位置调整，而连续运行模式则适用于长时间的连续工作。
需要注意的是，具体的工作过程可能会因电路的设计和实际应用而有所不同。
在实际使用中，还应考虑电动机的保护、过载保护等因素，以确保电路的安全可靠运行。
如果你需要更详细的信息或者有其他问题，请随时告诉我。
点动正转控制线路的安装
（1）塑料受热变形，导致接线螺钉 （1）查明发热原因排除并
触头间短路 相碰短路
更换产品
（2）杂物或油污在触头间形成通路 （2）清洁按钮内部
任务4 点动正转控制电路的安装
接触器常见故障及处理方法
故障现象
可能原因
处理方法
（1）电源电压太低或波动过大
（1）调高电源电压
吸不上或吸不 （2）操作回路电源容量不足或发生断线、配 （2）增加电源容量，更换线路，修
缓慢
（4）反力弹簧损坏
（4）更换反力弹簧
（5）铁心极面有油垢或尘埃粘着
（5）清理铁心极面
（6）铁心磨损过大
（6）更换铁心
（转下页）
任务4 点动正转控制电路的安装
故障现象
可能原因
处理方法
（1）电源的电压过低
（1）提高操作回路电压
（2）触头弹簧压力过大
（2）调整触头弹簧压力
电 磁 铁 （ 交 （3）短路环断裂
模块一 任三务相4电点动动机正基转本控制电线路的安装 与检修
课题一 三相笼型异步电动机正转控制线路的安装与检修 任务4 点动正转控制线路的安装
1．绘制、识读点动正转控制线路的电路图、接线图和布置图。 2．熟悉电动机控制线路的一般安装步骤和工艺要求，安装点 动正转控制线路。
任务4 点动正转控制电路的安装
足（即触头已 线错误及触头接触不良
理控制触头
闭合而铁心尚 （3）线圈技术参数与使用条件不符 未完全吸合） （4）产品本身受损
（5）触头弹簧压力过大 （1）触头弹簧压力过小 （2）触头熔焊
（3）更换线圈 （4）更换新品 （5）按要求调整触头参数 （1）调整触头参数 （2）排除熔焊故障，更换触头
不释放或释放 （3）机械可动部分被卡住，转轴生锈或歪斜 （3）排除卡住现象，修理受损零件
点动控制线路的连接
实训器材
接线工艺要求：
1、装接电路应遵循"先主后控、从上到下、从 左到右" 的原则。
2、接线时，严禁损伤线芯和导线绝缘。 3、导线与接线端子连接时，不得压绝缘层，
不得露铜过长。 4、每个接线端连线不得超过二根导线，按钮
要求出线最少。
项目练习
• 1、教师演示控制电路的接线以及用万用表 检查电路
• 2、学生分组进行练习，教师巡回指导，纠 正错误之处。
• 3、教师对各小组及个别案例总结评价。
课堂小结
1、操作方法与步骤 2、接线工艺要求
谢谢观赏
异步电动机 点动控制电路的接线
3~
M 3~
知识回顾
1.控制线路的结构及作用。 2.点动控制线路的工作原理。
新课导入 点动控制原理
3~
动 合 主 触 点
M
主电路
3~
Hale Waihona Puke 起动按钮静 铁 心 动铁心
辅助电路
电动机点动控制线路图
操作方法与步骤：
1、按图1接好线路； 2、检查电路； 3、经检查无误后，闭合QS; 4、按下SB按钮观察电动机是否运转； 5、松开SB按钮观察电动机是否停转； 6、断开QS，整理实训器材。
点动长动控制电路的分析接线与调试(二)
连接控制元件
将控制元件（如继电器、接触器等）按照控制 电路图进行连接，确保连接正确可靠。
检查控制电路
检查控制电路的接线是否正确，确保控制电路能够正常工作。
保护电路接线
确定保护电路的输入输出
01
根据保护电路图，确定保护电路的输入输出端子，并按照保护
电路图进行连接。
连接保护元件
02
将保护元件（如热继电器、熔断器等）按照保护电路图进行连
模块化设计
将电路模块化，便于维修和替换，降低维护成本，提高生产效率。
节能环保
研究更高效的能源利用方式，降低电路运行过程中的能耗和排放， 符合绿色环保理念。
未来发展趋势与市场前景
广泛应用
随着工业自动化水平的提高，点 动长动控制电路将在更多领域得 到应用，如机械制造、化工生产、 食品加工等。
技术升级
随着新材料、新工艺、新技术的 出现，点动长动控制电路的性能 将得到进一步提升，满足更高标 准的工业控制需求。
ቤተ መጻሕፍቲ ባይዱ灯光控制
利用点动长动控制电路可以实现灯光的智能控制，如自动开关、调光等，提高 照明质量和节能效果。
智能家居
在智能家居系统中，点动长动控制电路可以用于家电设备的控制与调节，如空 调、电视等，提供便捷、舒适和节能的家居环境。
05 点动长动控制电路的发展 趋势与展望
技术创新与改进方向
智能化控制
利用人工智能和机器学习技术，实现点动长动控制电路的自我学 习和优化，提高控制精度和稳定性。
点动长动控制电路的分析、接线与 调试(二)
目 录
• 点动长动控制电路的基本原理 • 点动长动控制电路的接线方式 • 点动长动控制电路的调试方法 • 点动长动控制电路的应用实例 • 点动长动控制电路的发展趋势与展望
电动机点动控制电路讲解
电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。
停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。
这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。
从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。
因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。
点动正转控制线路原理图，如下。
它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。
用它来表达控制线路的工作原理，故称为原理图。
原理图在设计部门和生产现场都得到了广泛的应用。
除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。
点动控制线路的安装接线
3．接触器的主要参数
（1）额定电压 指主触点的额定工作电压，交流有220V、380V、500V等。直流 有110V、220V、440V等。此外，还规定辅助触头和线圈的额定电压。 （2）额定电流 指主触头的额定工作电流，它在一定条件下（额定电压、使用类 别、额定工作制、操作频率等）规定的，保证电器正常工作的电流值，若改变使用 条件，额定电流也要随之改变。目前生产的接触器有5A、10A、40A、60A、100A、 150A、250A、400A和600A。 （3）动作值 指接触器的吸合电压和释放电压。按照规定，作为一般用途的电磁 式接触器，在一定温度下，加在线圈上的电压为额定值的85％～110％之间的任何 电压下可靠地吸合；反之，如果工作中电压过低或失压，衔铁应能可靠地释放。 （4）接通与分断能力 指接触器的主触头在规定条件下，能可靠地接通或分断的 电流值。在此电流下接通或分断时，不应发生触头熔焊、飞弧和过分磨损。 （5）机械寿命和电寿命 接触器是频繁操作电器，应具有较高的机械寿命和电寿 命，目前接触器的机械寿命为100万次，小容量接触器的机械寿命可达300万次。 （6）操作频率 指每小时允许的操作次数。目前一般为150～1200次/小时。 （7）工作制 接触器是工作制有长期工作制、间断工作制、短时工作制、反复工 作制。
16
25 40 63 100 160 250 400 380/220 500
7.5/4.5
11/5.5 22/11 30/18 50/28 85/48 132/80 220/115
交流接触器工作原理：当线圈通电后，线圈流过电流产生磁场，使静铁心 产生足够的吸力，克服反作用弹簧与动触点压力弹簧片的反作用力，将动铁 心吸合，同时带动传动杠杆使动、静触点的状态发生改变，其中三对常开主 触点闭合。主触点两侧的两对常闭的辅助触点断开，两对常开的辅助触点闭 合。当电磁线圈断电后，由于铁心电磁吸力消失，动铁心在反作用弹簧力的 作用下释放，各触点也随之恢复原始状态。交流接触器的线圈电压在85％～ 105％额定电压时，能保证可靠工作。电压过高，磁路趋于饱和，线圈电流将 显著增大；电压过低，电磁吸力不足，动铁心吸合不上，线圈电流往往达到 额定电流的十几倍。因此，电压过高或过低都会造成线圈过热而烧毁。 接触器除了电磁机构、触头系统、灭弧装置外，还有一些辅助零件和部 件，如传动结构、外壳、接线端子等。
点动连续混合电路
电路
控制电路
连动控制线路
点动控制线路
连动控制线路
点动、连续混合控制线路 点动、
复合按钮
点动、 点动、连动混合控制线路
点动：按住 点动：按住SB3→KM线圈得 线圈得 主触头闭合（ 电→ KM主触头闭合（KM辅 主触头闭合 辅 助常开触点闭合， 助常开触点闭合， KM不能 不能 自锁， 自锁，因为 SB3 的常闭触点 已先断开） 电动机 电动机M转动 已先断开）→电动机 转动 →松开 松开SB3 →电动机 停止。 电动机M停止 松开 电动机 停止。 连动：按住 连动：按住SB2→KM线圈得 线圈得 主触头闭合+ 电→ KM主触头闭合 KM辅 主触头闭合 辅 常开触点闭合自锁→电动 助常开触点闭合自锁 电动 转动→松开 机M转动 松开 转动 松开SB1→电动 电动 继续转动。 机M继续转动。 继续转动 停止：按下 停止：按下SB1→ KM线圈 线圈 失电→ 主触头断开+ 失电 KM主触头断开 KM 主触头断开 辅助常开触点断开→电动机 辅助常开触点断开 电动机 M停止 松开 停止→松开 停止 松开SB1 →电动机 电动机 M停止。 停止。 停止
电机与电气控制实训报告-电动机控制线路的连接
实训报告电动机控制线路的连接一、实训目的1、了解交流接触器、热继电器、按钮的结构及其在控制电路中的应用。
2、识读简单电气控制线路图，并能分析其动作原理。
3、掌握电气控制线路图的装接方法。
二、实训器材1、交流接触器、热继电器2、常闭按钮、常开按钮3、熔断器4、三相异步电动机5、导线三.实训原理（含原理图）三相笼型异步电动机的全压起动对于小容量笼型异步电动机或变压器容量允许的情况下，笼型电动机可采用全压直接起动。
四.实验内容与步骤（一）、单向运行控制线路1、单向点动控制线路电动机的单向点动控制线路如图所示。
当电动机需要单向点动控制时，先合上电源开关QS，然后按下起动按钮SB，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。
当松开按钮SB时，接触器KM线圈断电释放，KM 常开主触头断开，电动机M断电停转。
L1 L2 L3FU1FU2FRKMFRKMU1V1W1M3~QSSB单向点动电气控制线路2、单向长动运行控制线路电动机的单向长动控制线路如图所示。
合上电源开关QS，按下起动按钮SB2，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。
同时使与SB2并联的1副辅助常开触头闭合，这副触头叫自锁触头。
松开按钮SB2，控制线路通过KM自锁触头使KM线圈仍保持获电吸合。
如需要电动机停转，，只需按一下停止按钮SB1，接触器KM线圈断电释放，KM常开主触头断开，电动机M断电停转，同时KM自锁触头也断开，所以松开SB1，接触器KM线圈不再获电，需重新起动。
L1 L2 L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB2单向运行电气控制线路L1 L2 L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB3两地运行电气控制线路SB4SB23、两地起动和两地停止控制线电动机两地起动和两地停止控制线路如图所示。
电动机若要两地起动，可按按钮SB3或SB4；若要两地停止，可按按钮SB2或SB2。
异步电动机点动和连续控制电路
i
三、断路器空气开关
1. 断路器的工作原理 3~
i
断路器 = 刀开关 + 熔断器 + 热继电器 + 欠电压继电器
四、热继电器
发热元件
i
双金属片
扣板
常闭触点
继电器 是一种根据特定形式的输入信号而动作的自动 控制电器&其触点通常接在辅助电路中&
四、热继电器
功能：过载保护&
3~
Date: 2022/10/13 31
KM 电动机失电停转
Page:
5.3 电动机的直接起动控制原理
一、点动控制原理
3~
起动按钮
动 合 主 触 点
M
主电路
3~
静 铁 心
动铁心
点动 连续运行怎么办?
辅助电路
在机械设备加工中;机床在正常工作时需要长时间连续运转; 那么;点动控制电动机还适用吗？
电动机M停 转
Page:
M
3～
KM
5.2 电动机的直接起动控制
二、连续动作控制原理
3~ 停止按钮
动 合 主 触 点
起动按钮
静 铁 心 动铁心
自锁
M 3~
怎样停止?
5.2 电动机的直接起动控制
二、连续动作控制原理
3~ 停止按钮
动 合 主 触 点
起动按钮
静 铁 心 动铁心
M
自锁解除
3~
✓检测Ⅱ
一.填空 接触器自锁触点应与起动按钮 并联 二.选择
KM Page:
✓一：
点动控制 制
连续控
QS
FU2
L1
L2
L3
点动控制电路接线
L1 L2 L3 N QS
点动控制电路主电路安装接线图： 点动控制电路主电路安装接线图：
FU QS
FU1 FU2 SB2
KM
U V W M 3~
KM
KM
FR
L1 L2 L3 U L1V源自WN实验步骤
1、识图。根据原理图分析该电路的工作原理和现象。 2、选择元器件。 3、清点元件数量，并仔细检查、测量各元件好坏。 4、绘制安装接线图。 5、安装元件。根据平面布置图安装各电器元件，安装要符合要求。 6、主电路接线，检查线路。 7、辅助电路接线，检查线路。 8、用万用表检测电路是否正常(不带电)。 9、通电试验。检查无误，经指导考题同意后通电试验。 10、断电拆线并反复练习，提高接线的速度和质量。
点动和连续控制线路
更加普及
随着技术的不断进步和应用领域 的不断扩大，点动和连续控制线 路将更加普及，成为现代工业和 智能家居等领域不可或缺的重要 部分。
THANKS
感谢您的观看
Part
04
点动和连续控制线路的发展趋 势
技术发展趋势
智能化
随着人工智能和物联网技术的快 速发展，点动和连续控制线路将 更加智能化，能够实现远程监控、
故障诊断和自动调整等功能。
高效化
为了提高生产效率和降低能耗，点 动和连续控制线路将采用更加高效 的控制算法和节能技术，优化设备 的运行效率和性能。
点动和连续控制线路
• 点动控制线路 • 连续控制线路 • 点动与连续控制线路的比较 • 点动和连续控制线路的发展趋势
目录
Part
01
点动控制线路
点动控制线路的原理
点动控制线路是一种简单的控制 线路，其原理是通过控制电路的 通断来控制电动机的启动和停止。
当按下按钮时，接触器线圈得电， 使接触器触点闭合，电动机通电
工业生产
如自动化流水线上的设备 控制、温度控制系统等。
安全监控
如摄像头的持续供电和信 号传输等。
Part
03
点动与连续控制线路的比较
控制方式的比较
点动控制线路
通过按钮或开关控制电动机的启 动和停止，通常需要自锁或互锁 功能。
连续控制线路
通过调速器或控制器连续调节电 动机的转速或转矩，实现连续运 动。
模块化
为了方便生产和维护，点动和连续 控制线路将采用模块化设计，将各 个功能模块化，便于组装和维护。
应用领域发展趋势
工业自动化
新能源
随着工业自动化程度的提高，点动和 连续控制线路将在智能制造、机器人 等领域得到更广泛的应用。
《点动控制线路》课件
控制线路的设计需要根据控制需 求进行，例如需要选择合适的线
路类型、元件连接方式等。
03
点动控制线路的电路图
点动控制线路的电路符号
熔断器
用于保护电路，常用符号为 “FU”。
控制按钮
用于发出控制指令，常用符号 为“SB”。
电源开关
用于控制电路的电源通断，常 用符号为“QS”。
接触器
电源的电压和电流需 要根据负载和控制线 路的需求进行选择。
电源的种类有很多， 常见的有干电池、铅 酸蓄电池、锂离子电 池等。
开关
开关是控制线路中的重要元件，用于 控制电路的通断。
开关的选择需要根据控制需求进行， 例如需要选择合适的开关类型、触点 容量等。
开关的种类有很多，常见的有机械开 关、继电器开关、晶体管开关等。
详细描述
当按下按钮开关时，按钮开关接通接触器的线圈电路，使接 触器吸合，主电路接通，电动机通电运转；松开按钮开关时 ，按钮开关断开接触器的线圈电路，使接触器断开，主电路 断开，电动机断电停止运转。
点动控制线路的应用场景
总结词
点动控制线路适用于需要频繁启动和停止的电动机控制场合，如机床、冲压机等 。
详细描述
由于点动控制线路结构简单、操作方便、成本低廉，因此在一些需要简单控制的 场合应用广泛。例如在机床中，可以通过点动控制线路来控制主轴的启动和停止 ；在冲压机中，可以通过点动控制线路来控制冲压动作的进行和停止。
02
点动控制线路的组成元件
电源
电源是整个控制线路 的能源提供者，为整 个电路提供电能。
《点动控制线路》PPT课件
目 录
• 点动控制线路的基本概念 • 点动控制线路的组成元件 • 点动控制线路的电路图 • 点动控制线路的故障排查与维修 • 点动控制线路的安全操作规范
项目三 三相笼形异步电动机点长动控制线路的安装接线
FU1
FU2
QS
KM FR XT
SB1 SB2 SB3
图5-4 点长动控制线路电气元件布置图
U111
V111
W111
U111
V111
L1
L2
L3 QS
U121
V121
W121
0
1
U111 V111
W111
L1 L2 L3 U13 V13 W13
5
4 KM SB1
2
3
0
3 3 SB2
1 FR 2 U M 3~ V W U V W 1 2 3 4 5
2.电磁系统的故障及维修
电磁系统一般由铁芯和线圈组成。 常见的故障有动、静铁芯端面接触不良或铁 芯歪斜、短路环损坏、电压太低使衔铁噪声 增大，甚至造成线圈过热或烧毁。
（1）衔铁噪声大。衔铁噪声大原因有以下几个 方面： ① 动、静铁芯的接触面接触不良或衔铁歪斜 ② 短路环损坏。 ③ 机械方面原因。如果触头弹簧压力过大， 或因活动部分运动受到卡阻而使衔铁不能完全 吸合。
布线
30分
通电试验
1.热继电器整定错扣10分；2.熔断器熔体规 格（分主、控电路）各扣5分；3.试验的成 50分 功率；一次不成功扣5分，二次扣20分，三 次扣30分4.违反安全、文明生产扣5~50分 定额时间为2小时，每超5分钟扣5分。
实际总得分
教师签字
项目3
三相异步电动机点长动控制线路的安装接线
3.1训练目标
（1）通过对三相电动机点长动控制线路的实际安装接线掌握 由电气原理图变换成安装接线图的知识。 （2）通过实验进一步加深理解点动、点长动控制的特点。 （3）培养电气线路的安装操作能力和电器零部件的故障分析 与维修能力。
点动和自锁控制线路
2、检查无误后通电实验： (1) 合上Q1接通三相交流220V电源； (2) 按下起动按钮SB2，松手后观察电机M是否继 续运转；
(3) 运转半分钟后按下SB3，然后松开，电机M是 否停转；连续按下和松开SB3，观察此时属于什么 控制状态；
(4) 按下停止按钮SB1，松手后观察M是否停转。
2、线接好后按下列步骤进行实验： (1)按下控制屏上“启动”按钮； (2)先合上Q1，接通三相交流220V电源； (3)按下启动按钮SB1，对电动机M进行点动操作， 比较按下SB1和松开SB1时电动机M的运转情况。
三相异步电动机自锁控制线路：
1、三相异步电动机自锁控制线路： 按下控制屏上的“停止”按钮以切断三相交流电 源，按图接线。
2、检查无误后，启动电源进行实验： (1) 合上开关Q1，接通三相交流220V电源； (2) 按下起动按钮SB2，松手后观察电动机M运转 情况；
(3) 按下停止按钮SB1，松手后观察电动机M运转 情况。
三相异步电动机点动加自锁控制线路
1、三相异步电动机既可点动又可自锁控制线路： 按下控制屏上“停止”按钮切断三相交流电源后， 按图接线。
点动和自锁控制线路
三异步电动机点动控制线路：
1、接线时，先接主电路，它是从220V三相交流电 源的输出端U、V、W开始，经三刀开关Q1、熔断 器FU1、FU2、FU3、接触器KM1主触点到电动机 M的三个线端A、B、C的电路，用导线按顺序串联
起来，有三路。主电路经检查无误后，再接控制 电路，从熔断器FU4插孔W开始，经按钮SB1常开、 接触器KM1线圈到插孔V。
点动、自锁控制线路 PPT
问：热继电器为什么只能作过载保护，不能作短路保护？ 因为热继电器的热惯性大，即热继电器的双金属片受热
膨胀弯曲需要一定的时间。当电动机发生短路时，由于短 路电流很大，热继电器还没来得及动作，供电线路和电源 设备可能就已经损坏。而在电动机启动时，由于启动时间 很短。热继电器还没来得及动作，电动机启动已经完毕。 满足电动机启动电流要求。所以，短路保护和过载保护不 能互相代替使用。
电动机在运行的过程中，如果长时间负载过大，或缺相运行， 都可能使电动机定子绕组的电流增大，超过其额定值。在这 种情况下，熔断器往往并不熔断，从而引起定子绕组过热， 使温度升高。若温度超过允许温度，就会造成绝缘损坏，缩 短电动机的使用寿命，严重时甚至会烧毁电动机的定子绕组。 因此必须对电动机采取过载保护。
交流
M
接触器
3~
KM
开关QS
熔断器FU 直 接 起 动 控 制 电 路
热继电器
FR
3～
停车按钮
SB2
起动按钮
SB1
松开 SB1
电机连
续运转
交流
M
接触器
3~
KM
开关QS
熔断器FU 直 接 起 动 控 制 电 路
热继电器
FR
3～
停车按钮
SB2
起动按钮
SB1
按SB2
电机
停转
交流
M
接触器
3~
KM
工作原理：
自锁：当启动按钮松开后，接触器通过自身的辅助 常开触头使其线圈保持得电的作用。
位置：与启动按钮并联
思考：
当按下图中的停止按 钮SB1，电动机失电 停转后，松开SB1使 其触头回复闭合，电 动机会不会自动重新 启动？为什么？
实验一 三相异步电动机点动和自锁控制线路
电气控制技术实验指导书亳州职业技术学院实验一三相异步电动机点动和自锁控制线路一、实验目的1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
二、实验设备三、实验方法实验前要检查控制屏左侧端面上的调压器旋钮须在零位。
开启“电源总开关”，按下启动按钮，旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。
再按下控制屏上的“关”按钮以切断三相交流电源。
以后在实验接线之前都应如此。
1、三相异步电动机点动控制线路：按图1-1接线。
图中SB1、KM1选用D61-2上元器件，Q1、FU1、FU2 、FU3 、FU4选用D62-2上元器件，电机选用WDJ24（△/220V）。
接线时，先接主电路，它是从220V三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C 的电路，用导线按顺序串联起来，有三路。
主电路经检查无误后，再接控制电路，从熔断器FU4插孔V开始，经按钮SB1常开、接触器KM1线圈到插孔W。
线接好，图1-1 点动控制线路经指导老师检查无误后，按下列步骤进行实验：(1)按下控制屏上“开”按钮；(2)先合Q1，接通三相交流220V电源；(3)按下启动按钮SB1，对电动机M进行点动操作，比较按下SB1和松开SB1时电动机M的运转情况。
2、三相异步电动机自锁控制线路：按下控制屏上的“关”按钮以切断三相交流电源。
按图1-2接线，图中SB1、SB2、KM1、FR1选用D61-2挂件，Q1、FU1、FU2 、FU3 、FU4选用D62-2挂件，电机选用WDJ24（△/220V）。
检查无误后，启动电源进行实验：(1) 合上开关Q1，接通三相交流220V电源；(2) 按下启动按钮SB2，松手后观察电动机M运转情况；(3) 按下停止按钮SB1，松手后观察电动机M运转情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灵宝市技工学校：王莹莹
1

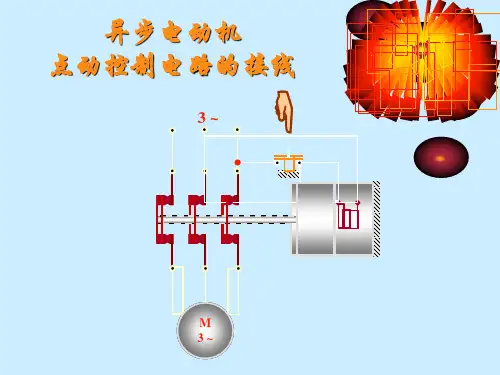

异步电动机 点动控制电路的接线
