动态应变测试系统
动态应变仪使用说明书

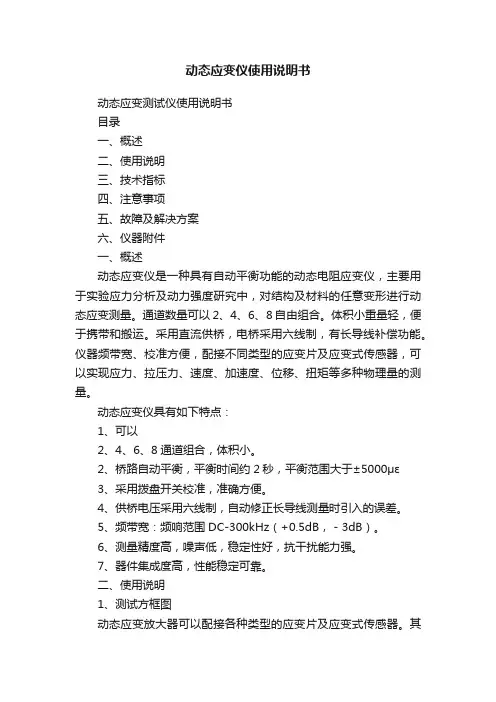

动态应变仪使用说明书动态应变测试仪使用说明书目录一、概述二、使用说明三、技术指标四、注意事项五、故障及解决方案六、仪器附件一、概述动态应变仪是一种具有自动平衡功能的动态电阻应变仪，主要用于实验应力分析及动力强度研究中，对结构及材料的任意变形进行动态应变测量。
通道数量可以2、4、6、8自由组合。
体积小重量轻，便于携带和搬运。
采用直流供桥，电桥采用六线制，有长导线补偿功能。
仪器频带宽、校准方便，配接不同类型的应变片及应变式传感器，可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。
动态应变仪具有如下特点：1、可以2、4、6、8通道组合，体积小。
2、桥路自动平衡，平衡时间约2秒，平衡范围大于±5000με3、采用拨盘开关校准，准确方便。
4、供桥电压采用六线制，自动修正长导线测量时引入的误差。
5、频带宽：频响范围DC-300kHz（+0.5dB，－3dB）。
6、测量精度高，噪声低，稳定性好，抗干扰能力强。
7、器件集成度高，性能稳定可靠。
二、使用说明1、测试方框图动态应变放大器可以配接各种类型的应变片及应变式传感器。
其典型测试方框图如图1所示：232、面板说明通道前面板通道后面板3、操作前准备① 仪器通电之前，先将桥盒接成全桥，把桥盒的航空插头插入通道的航空插座内，旋紧。
② 使用220V 50Hz 市电供电，电源线一端插入仪器电源插座，另一端接入市电，然后将电源后面板的电源开关置“开”位4 反馈+2 激励-3 信号+5 反馈-6 信号-7 屏蔽线1 激励+置，电源即接通。
这时将要使用的通道电源置于“开”（向上扳），随即该通道的前面板的工作指示灯亮了，进入工作状态。
③各通道的电源开关为省电而设置，把不使用的通道的电源开关置于“关”的位置，再把桥盒的输入插头拔掉，这样该通道的±12V电源和桥压都被关掉了。
4、操作说明（1）电源部分①电源前面板设有3?位液晶显示数字面板表，供仪器各通道调零指示和校准值指示之用，下设两个开关，左边为通道选择开关，可选择测量1—10个通道中任一通道的零点或校准应变值。
DH5929动态应变测试分析系统
1 概述DH5929动态应变测试分析系统是以计算机为基础、智能化的动态应变测试分析系统。
每个机箱可内置32或64通道（可根据用户定制），适用于测量结构应力及其形成的各种物理量，如力、压力和扭矩等。
1.1 应用范围1.1.1 根据测量方案，可完成全桥、半桥、1／4桥（三线制自补偿）的应变应力多点高速并行采样；1.1.2 配接各种桥式传感器，实现各种物理量的测试和分析；1.1.3 可直接对输入的电压信号进行多点高速并行采样；1.1.4 配接各种热电阻（如铂电阻、铜电阻等）温度传感器，对温度进行测试和分析。
1.2 特点1.2.1 外观设计为标准3U/19英寸机箱，可直接安装于标准机柜内组成无限测点的动态应变测试系统；1.2.2 采用模块化设计，每个应变模块有4个采集通道；1.2.3 高度集成，单台整机完整配置共有64通道，可通过以太网进行多机箱级联；1.2.4 支持多台采集仪联网进行同步测试，采集过程中图形实时显示被测物理量变化；1.2.5 通用、可靠的以太网通讯，使系统实现了边采样、边传送、边存硬盘、边显示，利用计算机海量的存储硬盘，长时间实时、无间断记录所有通道信号；1.2.6 利用嵌入式系统中的硬盘，可长时间实时、无间断记录多通道信号，所有通道并行同步工作，每通道采样速率可达20kHz；1.2.7 内置工业级计算机和大容量硬盘可不间断存储数据，最大限度保障了数据存储可靠性；1.2.8 能够进行通道自检，快速获知仪器通道状态，1.2.9具有导线电阻自动测量及修正功能。
1.3 硬件功能1.3.1 内置标准电阻，用户可通过软件程控设置每个通道的桥路方式（全桥、半桥、三线制1/4桥）；1.3.2 可设置任意一个测点作为公用补偿测点；1.3.3 先进的隔离技术和合理的接地，使系统具有极强的抗干扰能力，适用于各种工程现场的检测；1.3.4进口雷莫接插件：输入接插件采用了进口高性能雷莫头，大大提高了小信号输入的可靠性，操作也十分方便；1.3.5 模块与计算机通过以太网相连，既可单独工作也可通过以太网控制多台并行工作，利用以太网扩展简单方便，传输数据更为稳定；1.3.6 自动导线电阻测量及修正：系统硬件自带导线电阻测量功能，结合控制软件可一键完成桥路导线电阻测量并进行自动修正，避免了试验过程中人工检查操作繁琐、主观读数误差大等情况对测量结果造成的影响，提高测试精度；1.3.7 每通道独立的放大器及24bit A／D转换器：实现了多通道并行同步采样，通道间无串扰影响及采样速率不受通道数的限制，并且大大提高了系统的抗干扰能力；1.3.8 准确的采样速率：先进的DDS数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性。
JM3840动静态应变测试分析系统(动静态应变仪准动
JM3840动静态应变测试分析系统(动静态应变仪准动动静态应变仪是该系统的核心部分，它能够对材料在动态和静态条件下的应变进行准确测量。
它包括传感器、数据采集系统和控制软件三个主要组成部分。
传感器负责将材料的应变信号转化为电信号，并将其传递给数据采集系统进行处理。
数据采集系统则负责采集、存储和处理传感器的信号，然后通过控制软件进行展示和分析。
控制软件可以实时查看材料的应变情况，并对数据进行处理、分析和保存。
准动是该系统的附加部分，它主要用于对材料在高频动态载荷下进行测试和分析。
准动系统具有高频响应、高速数据采集和高精度测量等特点。
它可以通过在动静态应变仪上加装准动头部件，将材料的动态应变信号转化为电信号，然后进行采集和处理。
准动系统的高速数据采集功能可以实时监测材料在高频动态载荷下的应变情况，帮助用户更准确地评估材料的性能。
1.高精度：该系统采用先进的传感器和数据采集技术，能够实现高精度的应变测量。
它的测量精度可以达到微米级，能够准确地反映材料在不同应变条件下的性能。
2.多功能：该系统可以对材料在动态和静态条件下的应变进行测试和分析。
它可以实时监测材料的弹性变形、塑性变形和断裂行为，为用户提供全面的材料性能评估。
3.易操作：该系统具有友好的操作界面和简单的操作流程，用户可以轻松上手并进行测试和分析。
它还提供了丰富的数据处理和分析功能，方便用户对实验数据进行进一步的研究和评估。
4.高效率：该系统的高速数据采集和快速数据处理功能可以大大提高测试效率。
用户可以实时查看和分析实验结果，快速获取材料的性能参数，节省时间和成本。
综上所述，JM3840动静态应变测试分析系统是一种先进的应变测试仪器，能够实现对材料在动态和静态条件下的性能评估。
它具有高精度、多功能、易操作和高效率等优点，是材料科学研究和工业生产中不可或缺的工具。
测试系统的动态响应特性ppt课件
第三节 测试系统的动态响应特性
无论复杂度如何，把测量装置作为一个系统 来看待。问题简化为处理输入量x(t)、系统传输 特性h(t)和输出y(t)三者之间的关系。
x(t)
h(t)
y(t)
输入量
系统特性
输出
PPT学习交流
1
第三节 测试系统的动态响应特性
测试系统的动态特性 :是指输入量随时间变化时， 其输出随输入而变化的关系
PPT学习交流
15
3.3 测试系统的动态响应特性
小结:
系统特性在时域可以用脉冲响应函数 h( t )
来描述，
在频域可以用频率响应函数 来描述，
H()
在复数域可以用传递函数 来描述
H(s)
PPT学习交流
16
3.3 测试系统的动态响应特性
四、环节的串联和并联
串联 :由两个传递函数分别为 H1(s) 和 H2(s) 的 环节经串联后组成的测试系统
PPT学习交流
7
3.3 测试系统的动态响应特性---频响函数
频响函数:直观的反映了测试系统对不同频率成分输 入信号的扭曲情况。
A
PPT学习交流
8
3.3 测试系统的动态响应特性---频响函数
频响函数的测量(正弦波法)
依据：频率保持性
若
x(t)=Acos(ωt+φx)
则
y(t)=Bcos(ωt+φy)
令 H(s) 中 s 的实部为零，即 s=jω ，便可以求 得频率响应函数 H(ω)
在测得输入 x(t) 和输出 y(t) 后，由其傅里叶
变换 X(S) 和 Y(S) 可求得频率响应函数 H(ω)
A ( )H (j )RH (e j )[2 ]Im H (j )[2]
动态应变测试系统操作规程

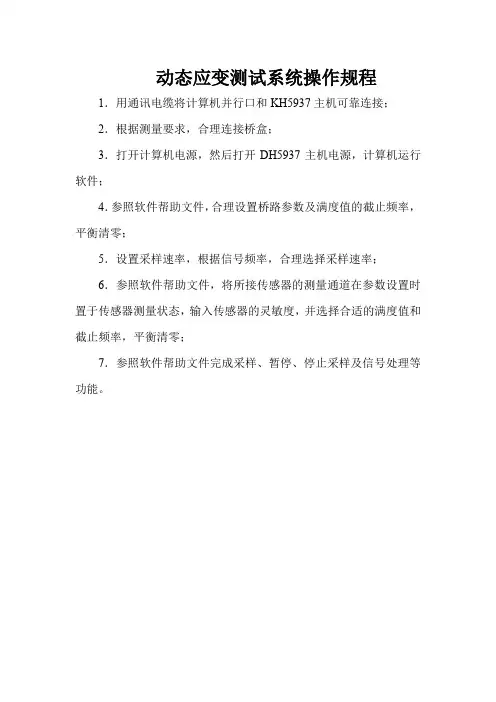

动态应变测试系统操作规程1．用通讯电缆将计算机并行口和KH5937主机可靠连接；
2．根据测量要求，合理连接桥盒；
3．打开计算机电源，然后打开DH5937主机电源，计算机运行软件；
4．参照软件帮助文件，合理设置桥路参数及满度值的截止频率，平衡清零；
5．设置采样速率，根据信号频率，合理选择采样速率；
6．参照软件帮助文件，将所接传感器的测量通道在参数设置时置于传感器测量状态，输入传感器的灵敏度，并选择合适的满度值和截止频率，平衡清零；
7．参照软件帮助文件完成采样、暂停、停止采样及信号处理等功能。
建筑工程检测资质各项检测对应仪器一览表
建筑工程检测资质各项检测对应仪器一览表
一、建设工程材料见证取样检测机构
（一）建筑工程材料见证取样检测
备注：打*者指该参数项目根据当地需要设定。
（二）市政（道路）工程材料见证取样检测
备注：打*者指该参数项目根据当地需要设定。
二、建设工程专项类检测机构
（一）建设工程结构检测
（二）建设工程钢结构检测
（三）建设工程地基基础检测
（四）建筑工程室内空气质量检测
（五）建筑幕墙检测
（六）建筑智能化工程检测
（七）建筑节能检测
（八）市政桥梁检测。
嵌入式动态应变测试系统的设计及实现
（ ｅ ａｔ ｎ ｆ ｌ ｔｏ ｎ ｌｃｒ ， ｎ ａ ｇＩｓｔｔ ｆ ｅｈ ｏｏ ｙ Ｎ ｎ ａ ｇ４ ３ ０ ， ｈｎ ） Ｄ ｐ ｒｍｅ ｔ ｅ ｒｎａ ｄＥ ｅｔｉ Ｎａ ｙ ｎ ｎｔｕｅｏ ｃ ｎ ｌｇ ， ａ ｙ ｎ ７ ０ ４ Ｃ ｉａ ｏＥ ｃ ｃ ｉ Ｔ
Ａｂ ｔ ａ ｔ Ａ ｎ ｗ ｙ ａ ｃ ｓｒ ｉ ａ ｕ ｅ ｎ ｙ ｔｍ ａ ｅ ｉｎ ｄ ｂ ｓ ｄ ｏ ｈ ｄ ｌ ｍｂ ｄ ｅ ｅ ｈ ｏ ｏ ｙ ａ ｄ ｓｒ ｉ ｓｒ ｃ ： ｅ ｄ ｎ ｍｉ ｔ ｎ ｍｅ ｓ ｒｍｅ ｔ ｓ ｓｅ ｗ ｓ ｄ ｓｇ ｅ ａ ｅ ｎ ｔｅ ｍｏ ｅ ｎ ｅ ｅ ｄ ｄ ｔ ｃ ｎ ｌｇ ｎ ｔ ｎ ａ ｒ ａ
摘 要 ： 现 代 嵌 入 式技 术 与 应 变测 试 技 术 相 结合 ， 计 了一 种 基 于嵌 入 式技 术 ， 将 设 集信 号调 理 、 据 采 集 、 息 发 布 于 一 数 信
动态应变测量
动态应变测量第6章动态应变测量6.1 动态应变的类型⼯程结构上的动态应变产⽣的原因是：（1）处在⼀定的运动状态；（2）承受的载荷按⼀定的规律变化。
只有对于运动及载荷变化较为缓慢的情况，在⼀定的时间范围内，才可以作为静态问题。
运动是绝对的，静⽌是相对的。
因此，研究结构的动态应变问题具有⼗分重要的实际意义。
根据随时间变化的规律，动态应变可以分为不同的类型。
应变随时间变化的规律可以⽤明确的数学关系式描述的，称为确定性动态应变，否则属于⾮确定性。
如图6-1所⽰。
图6-1 动态应变的分类6.1.1 周期性动应变应变随时间变化的规律可以⽤周期函数来描述，则这种动态应变称为周期性动应变。
其变化规律的数学表达式为()(t nT t )εε=+ (6-1) 式中：T 为变化的周期；为任意整数。
n 不平衡的转动部件和交流磁场都是周期激振源。
例如，由于机器中旋转构件的质量偏⼼⽽在⽀架上产⽣的动应变，曲柄连杆机构中的连杆在⼯作时产⽣的动应变等，均属于周期性动应变。
周期性动应变⼜包括简谐周期性动应变与复杂周期性动应变。
1）简谐周期性动应变的波形为正弦波，如图6-2a 所⽰，其数学表达式为()()?ωεε+=t t m sin()?πε+=ft m 2sin (6-2) 式中： m ε为最⼤应⼒幅值，即振幅；ω为圆频率；?为初始相位；f 为频率。
2）复杂周期性动应变的波形如图6-2b 所⽰，它可以分解为两个或两个以上振幅不同、频率为某⼀基波频率整数倍的简谐波，其任意两个谐波频率之⽐都是有理数。
其数学表达式为⼀傅⾥叶级数，即()()∑∞=++=10sin n n n n t t ?ωεεε (6-3) (∑∞=++=102sin n n n nt f ?πεε)式中：0ε为静态应变分量；n ε为第次谐波的振幅；n n ?为第次谐波的初始相位；n n ω为第次谐波的圆频率，为第次谐波的频率。
n n f n 复杂周期信号的频率包括基波频率与各⾼次谐波的频率，即nf n f n n =?==πωπω22 ()∞=,,2,1n 式中： f 为基波频率。
高速公路桥梁荷载试验报告
报告编号：SXGSJC/BG-QL-2013-003芜湖市弋江路袁泽桥高速公路桥梁荷载试验报告陕西高速公路工程试验检测有限公司袁泽桥顺桥向照片利用吊蓝布设拱肋应变测点跨中处钢纵梁应变测点布设利用支架布设L/4截面钢纵、横梁应变测点拱脚立柱应变测点布设现场桥面挠度精密水准测试现场引申计吊杆索力增量测试静载试验加载桥梁模态测试激光挠度仪桥面动挠度测试目录0 前言 (1)1 工程概况 (1)1.1 技术标准 (1)2.2 主要材料 (3)2 荷载试验目的 (6)3 荷载试验依据 (6)4 荷载试验内容 (7)4.1 静载试验内容 (7)4.2 动载试验内容 (7)5 主要仪器设备 (8)6 静载试验方案 (8)6.1 测试孔选取 (8)6.2 结构内力分析 (9)6.3 测试截面选取 (10)6.4 测点布置 (11)6.5 试验荷载 (14)6.6 试验工况 (16)6.7 试验的实施与控制 (22)7 动载试验方案 (23)7.1 检测内容 (23)7.2 结构动力分析 (25)7.3 试验的实施与控制 (26)7.4 试验结果评定 (26)8 检测数据汇总 (26)8.1 静载检测数据 (26)8.2 动载检测数据 (57)9 检测结果汇总 (73)9.1 静载试验检测结果 (73)9.2 动载试验检测结果 (74)9.3 检测结果分析 (75)10 检测结论 (76)附件1 恒载作用下吊杆索力实测频域曲线 (78)陕西高速公路工程试验检测有限公司报告编号：SXGSJC/BG-QL-2013-003 芜湖市弋江路袁泽桥桥梁荷载试验报告0 前言我公司（陕西高速公路工程试验检测有限公司）于2012年11月中标芜湖市公路管理局2012年度公路工程交（竣）工检测单位招标项目（项目编号：皖BF（1）2012-307）的第二合同段，主要检测内容为袁泽桥主桥项目桥梁动、静载试验及竣工检测。
2013年3月13～14日，我公司对中铁十六局三公司承建的袁泽桥（主桥）进行了现场荷载试验。
虚拟式动态应变测试仪的设计
ｓｏ ｉ ｇ， ｖ ｉｐ ａ ｉ ｇ ｆｅ ｕ ｎ ｙ ｄ ｍａ ｎ ａ ｌ ｚ ｇ Ｕｓ ｒ ａ ａ ｉｙ ｏ ｅ ｖ ， ａ ｙ ｅ ａ ｄ ｄ ａ ｔ ｘ ｒｍｅ ｔ ｒｎ ｗａ ｅｄ ｓ ｌ ｙ ｎ ， ｒ ｑ ｅ ｃ ｏ ｉ ｎａｙ ｉ ｎ ｅ Ｃ ｅ ｌ ｂｓ ｒ ｅ ａ ｌ ｓ ｎ ｅ ｌｗｉ ｅ ｐｅ ｉ ｎｔ ｓ ｎ ｓ ｎ ｈ
０ 引言
用者 可 以方便地 观察 和 分析处 理实验 结 果
。
应力 应 变 测 试 是 理 论 和 实 验 力 学 工 作 者 一 直 所 关心 的问题 ， 是机 械 工程 中一种 重 要 的分 析 方 也 法 。 目前测 定构件 应力 与应变 的 实验应 力分析 的方
１ 系统设计 方 案 １１ ．系统 硬件 设计 本文 利用 声 卡采集 应变 电测信 号
ｍ ｅ ｕｒ ｍ ｅ ． ａｓ ｅ ｎｔ
Ｋ ｙ ｒ ｓ Ｓ ｕ ｄ Ｃａ ｄ Ｖｉ ｕ ｌ ｎ ｔ ｍｅ ｔ Ｃ＋ Ｂｕ ｌ ｅ ： ｎ ｍｉ ｔａｎ Ｍ ｅ ｓ ＿ ｍ ｅ ｔ ｅ ｗｏ ｄ ： ｏ ｎ ｒ ； ｒ ａ ｓｒ ｔ Ｉ ｕ ｎ ； ＋ ｉ ｒ Ｄｙ ａ ｃＳ ｒ ｉ ａ ｕ ｅ ｎ ｄ ｒ
试
仪 的
王腊 节
Ｗａ ｇＬｊ ｎ ａｉ ｅ （． 昌大学 机 电工程 学 院， １ 南 江西 南 昌 ３ ０３ ； ． 昌大学 共青 学 院，江西 九 江 ３２ ２ ） ３ ０ １２南 ３ ００
（ ． ｈ ｏ ｆ ｃ ａ ｏ ｉ ｎ ｉｅ ｒ ｇ Ｎａ ｃ ａ ｇ ｉｅｓ ｙ Ｊ ｎ ｘ Ｎａ ｃ ａ ｇ ３ ０ ２Ｇｏ ｇ ｉ ｏｌｇ ， １ ｃ ｏ ｌ Ｍｅｈ ｔ ｎｃ Ｅ ｇｎ ｅｉ ， ｎ ｈ ｎ ｖ ｒ ｔ，ｉ ｇ ｉ ｎ ｈｎ ０ ３ ； ． ｎ ｑｎ Ｃ ｌ ｅ Ｓ ｏ ｒ ｓ ｎ Ｕｎ ｉ ａ ３ １ ｇ ｅ
JM3840动静态应变测试分析系统(动静态应变仪准动
JM3840动静态应变测试分析系统(动静态应变仪准动该系统采用先进的传感器和控制技术，具有高精度和高稳定性。
它可以测量材料在动态和静态加载下的应变，并可以精确地测量材料在不同应变速率下的力学性能。
该系统适用于各种材料的应变测试，包括金属、塑料、陶瓷、复合材料等。
1.动态应变测试功能：该系统可以模拟真实工况下的动态应变，对材料在高速加载下的力学性能进行评估。
它可以进行高速冲击测试、高频振动测试等，用于评估材料的抗冲击和抗振动性能。
2.静态应变测试功能：该系统可以对材料在静态加载下的应变进行测试和分析。
通过静态应变测试，可以评估材料的静态强度、断裂韧性等力学性能。
3.应变速率控制功能：该系统可以精确地控制应变速率，适用于不同应变速率下的力学性能评估。
用户可以根据实际需要，设定不同的应变速率进行测试。
4.数据采集和分析功能：该系统可以对测试数据进行实时采集和分析，包括应变曲线、力曲线等。
测试结果可以以图表形式显示，方便用户进行数据分析和比较。
5.高精度和高稳定性：该系统采用先进的传感器和控制技术，具有高精度和高稳定性。
它可以实时监测应变和力的变化，保证测试结果的准确性和可靠性。
6.简便易用：该系统操作简单，用户只需设定测试参数，即可开始测试。
系统具有友好的用户界面和操作指导，方便用户进行操作。
7.多种测试模式：该系统具有多种测试模式，满足不同测试需求。
用户可以选择静态测试模式、动态测试模式、疲劳测试模式等，进行不同类型的应变测试和分析。
综上所述，JM3840动静态应变测试分析系统是一种先进的材料测试设备，具有动态和静态应变测试的功能，可以对材料在不同应变速率下的力学性能进行评估和分析。
该系统具有高精度、高稳定性、简便易用等特点，适用于各种材料力学性能的研究和应用。
基于LabVIEW的光纤布拉格光栅动态解调系统
基于LabVIEW的光纤布拉格光栅动态解调系统朱珠【摘要】为了实现光纤光栅动态解调的目的,采用了一种基于长周期光栅(LPFG)边缘滤波特性解调光纤布拉格光栅(FBG)的动态应变检测系统.将FBG作为传感元件,利用长周期光栅边缘滤波特性对光强调制,经光电转换获得电压信号,通过高速数据采集卡与LabVIEW软件设计结合由计算机采集.进行了振动实验,采集信号的时域波形图并进行频谱分析.试验结果表明该系统具有良好的动态响应特性,可实现2.5 kHz以内的动态应变监测.%A dynamic-strain demodulating system based on a fiber Bragg grating filtering is proposed and experimentally demonstrated in this paper. The fiber Bragg gratings are constructed in the experimental laminate as sensing elements for signal vibration. The edge filtering of long-period fiber grating is used to demodulate FBG with intensity of light. By using the combination of data collect card and Lab View software, the voltage signal is transmitted to computer. Through the experiment, this system has favorable dynamic response characteristic. It is used to monitor vibration sigal less than 2. 5 KHz.【期刊名称】《现代电子技术》【年(卷),期】2012(035)019【总页数】3页(P101-103)【关键词】虚拟仪器;光栅;边缘滤波;动态解调【作者】朱珠【作者单位】淮阴师范学院物理与电子电气工程学院,江苏淮安223300【正文语种】中文【中图分类】TN253-340 引言与传统电子传感器相比，光纤光栅传感器是目前最具发展前途的传感器之一。
动态变形测量系统技术要求及规格参数
动态变形测量系统技术要求及规格参数非接触式应变测量系统采用立体双CMOS相机测量技术，以数字相关测量方式，利用一个灵活的触发器读取并记录负载信号，控制系统进行同步的图像采集。
具备极高的可靠性和测量精度，测量范围可以根据需要进行调整，可以准确和实时地测量大量反光靶点的动态位置坐标，通过对零件在不同负载条件或不同运动条件下靶点位置进行测量，准确计算出零件相应位置的位移和变形，结果以动态图形化显示和输出；适于测量和计算在负载和温度变化条件下刚性零件的位移、物体的变形、轨迹以及零件的动态特性。
1. 系统参数※1.1 采用数字相关（DIC）测量方式，通过1个CCD测量相机，获得二维表面全场的应变分布数据；1.2 利用立体相机空间跟踪测量技术，动态跟踪靶点的空间位移和速度、加速度，并计算空间变形轨迹；1.3应变范围：0.005% ~ 2000%1.4 空间位置测量精度：0.01 mm / m3, 应变测试精度：≤ 0.005%1.5 设备在质量上应具有优良品质和可靠性，性能稳定，故障率低，整机保证可靠寿命，精度不降低。
供货厂家在中国国内应该有办事处或者代理机构，有专门的售后服务人员，售后服务及时；1.6 投标方所投设备的制造商必须有十年以上（含十年)研制、生产该类设备，有十年（含十年）的销售历史。
制造商在国内不得有不良供货记录，设备不应该是试制品，同型号设备至少有五家以上（含五家）国内测试用户，并提供用户清单、合同复印件或验收证明2. 静态和动态变形测试硬件技术要求：2.1.1 ※测量采用1个高分辨率测量相机；2.1.2 ※测量分辨率: ≧6百万像素，2750 x 2200 pixels；2.1.3 ※满幅2750 x 2200分辨率时的采样频率为25 Hz;降低分辨率时,采样频率为44H；2.1.4 ※可同时识别散板图案和标靶记号点，记号点数量不限；2.1.5 ※一个50mm 光学镜头；2.2 配有专用的包装箱，方便运输；2.3 ※可调节相机安装支架及稳定的三角架，具有良好的稳定性，并可方便的固定和调节相机水平和垂直位置和角度。
JM3840动静态应变测试分析系统(动静态应变仪、准动
扬州晶明专业生产传感器、应变仪、振动测试仪、无线遥测设备、动态信号测试分析系统等。
特别是采用无线遥测产品进行无线振动测试、无线应变测试给工程测试带来很大的方便。
1、概述JM3840是一款支持静态和低速动态应变测试的高性能应变测试系统，适合大多数工程使用。
其具有如下特点：1.1 每一测点任意组桥1.2 交流、外接直流电源、系统总线等多种方式供电1.3 直接联接拾振器1.4 极高的交、直流精度和极佳的交流幅频特性1.5 每测点同步采样1.6 多台设备间采用创新的同步机制1.7 高可靠性的CAN总线组网1.8 便携式、防水箱型结构1.9 适合各种类型工程2、主要技术指标及性能2.1 量程：0 ～ ±20000με2.2 分辨率：1με2.3 采样速率：最高400Hz，多档可设置2.4 幅频特性：分析带宽内优于±0.2dB2.5 平衡方式：初读数平衡2.6 平衡范围：0 ～±19999με2.7 测点数：8点/台2.8 应变片阻值：60 ～ 1000Ω2.9 桥路形式：全桥、半桥、1/4桥（公共补偿，两片可选）2.10 采样方式：同步并行采集2.11 测量误差：±0.3% FS±2με2.12 系统支持设备数：不低于100台2.13 供桥电压：DC2V2.14 供电电源： AC220V/外接DC12～40V/系统DC12～40V3 、系统软件功能全汉化的WINDOWS应用软件，方便直观的应变、应力、桥式传感器、拾振器等测试的参数设置功能。
自动平衡、手动采样、连续采样]、定时采样等采样方式。
经典的静态应变测试和动态测试分析的完美结合，可动态对测点参数及采集参数进行设置，具有丰富的数据表格及图形显示方式。
可在线或事后进行应变、时域、频域、和幅域分析。
软件支持Office 直接调用的数据格式和开放的二次分析数据接口。
试验二测试系统的标定与实测
2 实验步骤
4、正式标定记录前，首先应在零载和满载（额定载荷）的120 ％之间反复加载、卸载数次（至少三次），以消除传感器的 滞后，改善其线性；
图2-1 传感器的标定和动态测量记录波形图
2 实验步骤
5、仪器工作20分钟后，再次调整平衡，使传感器的初始读数为零时在显示 器上标出零线。在加载前和加载后，记录仪器的内部标定值 （无量纲单 位 ），这样本次实验应变仪的放大率就可以记在记录纸上，以便实测时随时 校核仪器的工作状态，使其保持在与标定时相同的工作状态下进行测量。内 部标定（也称为电标定）的另一个作用是作为实测时的应变标尺；
实验提纲
1 实验目的 2 实验步骤 3 实验仪器和设备 4 实验报告要求
1 实验目的
1、进一步熟悉动态应变仪及显示器 的操作方法；
2、掌握测试系统的标定及传感器的 精度检验方法。
2 实验步骤
1、将传感器、动态应变仪及显示器三者连接成 测试系统；
2、接通电源接通后，对测试系统进行预调平衡， 将显示器采样频率调到合适的位置上；
2、标定曲线的斜率定义为灵敏度 ，其倒数 或 就是标定 系数。根据下式确定标定系数：
（2-1）
或
（2-2）
4 实验报告要求
3、计算标定误差(k值的标准误差)
（2-3）
（2-4）
4、计算出实测力值的大小，写入实验报告。
图2-2 标定曲线
2 实验步骤
6、根据传感器的量程分级加载，一般分为五～ 十级。从零载开始逐级加载至额定载荷为止， 记录各级载荷量并按下拍摄按钮记录下各级 载荷的对应输出值（波形图高度 或应变 量 ）。然后按同样的级差卸载，并再次记录。 如此重复三至五次，求出各级标定载荷Pi所 对应的平均输出值 i 或 i作为标定数据。将测 量数据记录到变仪 1台 显示器 1台 测力台架 1台
第六章.应变测试系统
机械测试系统原理与应用 第6章 应变测试系统
• 第1节 变片及电阻应变式传感器 • 第2节 应变测量电路 • 第3节 布片与组桥 • 第4节 提高应变测量精度的措施
2
机械测试系统原理与应用
第1节 变片及电阻应变式传感器
6.1.1 金属线材的应变效应
形变效应
压阻效应
dR d (1 2 ) R
6.1.2应变片的工作原理
应变片的结构和作用
6
机械测试系统原理与应用
• 基底：固定敏感栅，将试件应变传给敏感栅，绝 缘； • 敏感栅：应变转化为电阻； • 引线：接入电路，信号转化； • 覆盖层：保护敏感栅； • 粘结剂：固定作用。
7
机械测试系统原理与应用
电阻应变的工作特性 横向效应
16
机械测试系统原理与应用
当各桥臂电阻发生变化时，输出电压发生变化： 若：
R1 R1 R1
R2 R2 R2 R4 R4 R4
则：
R3 R3 R3
( R1 R1 )(R3 R3 ) ( R2 R2 )(R4 R4 ) Uo Ui ( R1 R1 R2 R2 )(R3 R3 R4 R4 )
工作桥臂：接入的是应变片，有电阻变化。
根据电桥工作中桥臂电阻值变化情况可分为 半桥单臂、半桥双臂和全桥三种联接方式。
17
机械测试系统原理与应用
调制与解调
调幅与解调 原理：调幅过程就是将调制信号与载波相乘， 使载波的幅值随调制信号的变化而变化。
调频与解调 原理：使载波的频率偏移量随调制信号 的幅值而变化。
18
机械测试系统原理与应用
总结
不管测试对象如何变化，电桥总是输出一个频 率为ω的“正弦信号”，它与一般正弦波不同之处仅 在于幅值不是一个固定值，而是一个与被测对象的 变化成线性关系的变量。
DH5908功能说明及简易操作演示流程
DH5908无线动态应变测试系统功能介绍及简易操作流程第一部分DH5908无线动态应变测试系统功能介绍1、DH5908采集模块内包含了完整的信号适调、电压放大、抗混滤波、数据采集及信号发射、智能锂电池供电等硬件系统，可保证每个采集模块的独立使用。
2、无需另配DH5908的接收模块。
可直接利用计算机内置的无线网络（Wi-Fi 模块）与DH5908采集模块通讯。
3、无线通讯距离：在视距情况下，可靠传输距离200m（若距离大于200m时，可选配中继器）。
4、测量通道数：4.1 每个采集模块有4个动态应变测试通道；4.2 每台计算机可同时控制8个采集模块；5、每个通道均可用全桥、半桥的工作方式来完成应变的测量。
6、采样频率：最高可选500Hz的采样频率，完全满足动态应变信号的测量需要。
7、噪声：不大于2μV RMS。
8、采用锂电池组供电，可连续工作4小时。
9、由软件控制DH5908采集模块工作。
可完成所有通道的参数设置，并实现实时的动态应变数据显示及数据存储。
DH5908多用于不方便使用长导线连接、短距离信号无线传输、测试空间受限制、测试人员无法到达等特殊场合，其采用的无线高频数字信号传输方式，具有在采样过程中不丢数，高采样频率下的连续采集等特点。
每个采集模块提供4个测试通道的配置不仅携带方便且很适合一些实验现场的使用，用户完全可根据现场试验情况来选择采集模块的数量和布置方式。
如现在需测试某大型钢架建筑结构的动态应变信号，其被测应变测点分别被布置在多个不同的位置，每个位置又有3到4个测点。
此时，我们可以选择使用DH5908来进行测试，它所具有的特点完全满足该现场的测试要求。
在每个测试位置分别放置一个DH5908，就近将被测点的应变信号接入DH5908测试通道，再通过计算机直接与多台DH5908进行通讯，将应变信号采集到计算机进行分析。
这种测试方式极大的减少了因为布线带来的麻烦，降低了使用者高空作业的危险，且能提高工作效率和降低使用成本。
第3章 应变测试系统以及在选矿测试中的应用
也可用来计算电桥的输出电压。
R0
R0
R1
R2 F
（a）
U
R2
U0
（b）
35
二、不等臂对称电桥的特性
在应变测试中当R1=R2，R3=R4，但R1≠R3时， 这样的电桥称为不等臂对称电桥。 单个桥臂中具有加减特性
R1R4 R2 R3 U U0 R1 R2 R3 R4
电桥的加减特性就是：电桥相邻桥臂有异号、 或相对桥臂有同号电阻变化时，电桥能相加；而相 邻桥臂有同号、或相对桥臂有异号电阻变化时，电 桥能相减。
在布片和组桥时，可通过电桥相加特性来提高 被测信号的转换灵敏度；利用相减特性消除干扰因 素的影响。也可用来计算电桥的输出电压。
34
在布片和组桥时，可通过电桥相加特性来提高被测 信号的转换灵敏度；
R U U m sin t 4R
从以上分析可知，不平衡电桥的输出电压不仅与 桥臂电阻有关，也与供桥电源有关。电源电压的 稳定性将直接影响电桥测量的精度。
18
三、交流电桥的特殊作用
1.交流电桥的调幅作用 将应变片的电阻变化率∆R/R与应变ε 的关系代入下式可
得到：
R U U m sin t 4R
U
输出交流信号。
一般常用的如应变测量电桥 的桥臂是由电阻组成，且常 采用交流电桥。 图中C1、C2为等效电容。
U0 Um sin t
应变测量交流电桥
7
2. 电桥的平衡
当电桥两个输出端的电位相等，输出电压为0时，称为 电桥平衡。电桥平衡条件即：
Z1
Z3
Z2
或：
Z4
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态应变测试系统
系统简介
基于各类虚拟仪器总线平台分别搭建的不同类型的模块化、集成化的动态应变测试系统，四川拓普测控科技有限公司为您提供一整套从应变片、硬件到控制分析软件的动态应变测试解决方案，使您能够轻松完成从动态应变信号的采集、专业分析及报告输出等一系列工作。
系统特点
★高度集成的测量系统，创造性的采用硬件开放式模块化架构，可将应变片/应变式传感器、应变信号调理模块/仪器、不同型号的数据采集模块/仪器自由组建到一套系统内；
★大容量板载缓存，可长时间记录波形变化数据，并支持实时采集、显示和存储；
★高动态范围，高速采样率、高精度A/D，能够及时、精细地捕捉到动态应变信号；
★专业的动态应变分析软件；
★既可本地操作，也可远端控制。
既可单台使用，也可多台扩展分布式使用。
完全满足您的使用要求
典型应用
★力学测量：结构载荷动态应力、试件强度、疲劳试验等力学动态应变测量；
★压力测量：建筑结构抗压、动态压力、爆压等工程机械类动态应变测量；
★其它测量：其它通用动态应变测量。
