门禁机说明书门禁机说明书篇一:门禁控制器使用说明书门禁控制器使用说明书一、产品简介 Q201X–C、Q201X–C控制器是专门为各类电控锁及保安而设计的。
是现代最先近的门禁系统之一。
它选用最新中央处理器(CPU)。
所有资料不会因断电而丢失,采用最新技术,功能强大,具备感应卡或者密码开门、感应卡加密码开门、纯卡开门三种方式。
具有门状态监视报警、防撬报警、布防、安全模式、感应卡加密码等安防措施。
让用户更安全、更方便。
本产品提供了多种让人安全自动的出入口管理方式,是商务机构、办公大楼、工厂、住宅区等场所的理想装置。
二、技术参数:工作电压:12VDC 相对湿度:10%~90% 点所输出电流:<0.5A 环境温度:-25℃~60℃静态电流:<80mA 储存容量:1000张用户卡和用户密码读卡距离:5∽15cm 读卡类型:EM或EM兼容之卡片三、设置使用方法1、初始密码:出厂设置的编程密码为666882、进入变程状态:按住“#”字键3秒以上直到蜂鸣器长鸣一声,在松开按钮,此时红灯亮,绿灯每秒善良一次。
控制器进入编成状态。
进入编成状态后,如20秒内无操作将自动退出编成状态。
3、修改用户密码(无需在编成状态下):4位开门密码读相对应的用户卡输入4位新密码如操作正确则绿灯闪亮一次关闭,同事蜂鸣器长鸣一声,及修改成功。
4、功能设置:必须进入编成状态后设置才有效,否子操作无效。
①修改“编程密码”进入编程状态:按输入5 ,按确认,蜂鸣器长鸣一声,密码修改成功,按退出编成状态。
注:编成密码具有超级密码功能。
②设置用户卡和密码进入编程状态:按蜂鸣器长鸣一声再按输入卡的代码如此时红绿灯同时快速闪亮,将卡靠近控制器,蜂鸣器鸣一声,红灯灭绿灯闪亮,这时再输入4位密码,蜂鸣器长鸣一声表示设置成功,然后返回到红绿双灯同时快速闪烁状态,可设置第2张用户卡和密码,而卡的代码将自动增加,如第一张卡位001则第二张卡为002,以此类推。
如此可连续设置1000组用户卡和密码。
智能门禁项目需求说明书

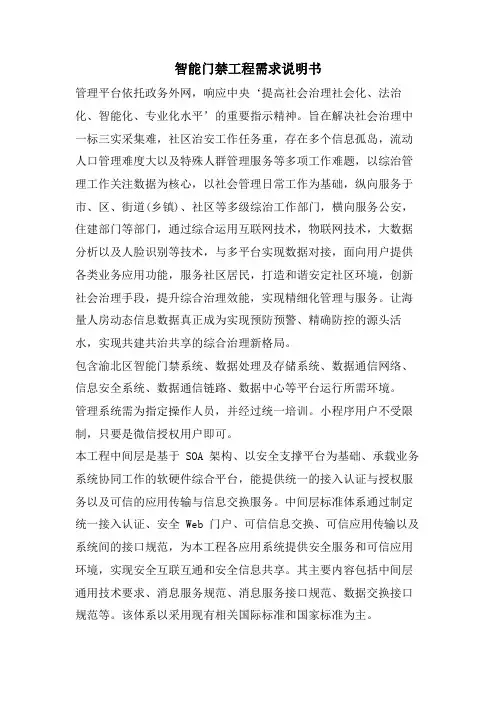

智能门禁工程需求说明书管理平台依托政务外网,响应中央‘提高社会治理社会化、法治化、智能化、专业化水平’的重要指示精神。
旨在解决社会治理中一标三实采集难,社区治安工作任务重,存在多个信息孤岛,流动人口管理难度大以及特殊人群管理服务等多项工作难题,以综治管理工作关注数据为核心,以社会管理日常工作为基础,纵向服务于市、区、街道(乡镇)、社区等多级综治工作部门,横向服务公安,住建部门等部门,通过综合运用互联网技术,物联网技术,大数据分析以及人脸识别等技术,与多平台实现数据对接,面向用户提供各类业务应用功能,服务社区居民,打造和谐安定社区环境,创新社会治理手段,提升综合治理效能,实现精细化管理与服务。
让海量人房动态信息数据真正成为实现预防预警、精确防控的源头活水,实现共建共治共享的综合治理新格局。
包含渝北区智能门禁系统、数据处理及存储系统、数据通信网络、信息安全系统、数据通信链路、数据中心等平台运行所需环境。
管理系统需为指定操作人员,并经过统一培训。
小程序用户不受限制,只要是微信授权用户即可。
本工程中间层是基于 SOA 架构、以安全支撑平台为基础、承载业务系统协同工作的软硬件综合平台,能提供统一的接入认证与授权服务以及可信的应用传输与信息交换服务。
中间层标准体系通过制定统一接入认证、安全 Web 门户、可信信息交换、可信应用传输以及系统间的接口规范,为本工程各应用系统提供安全服务和可信应用环境,实现安全互联互通和安全信息共享。
其主要内容包括中间层通用技术要求、消息服务规范、消息服务接口规范、数据交换接口规范等。
该体系以采用现有相关国际标准和国家标准为主。
网络及通信标准体系包括为本工程各应用系统提供基础通信平台的标准和进行系统设计时应遵循的网络标准。
主要内容包括:网络 IP 地址分配规范、网络域名命名规范、电子邮件地址命名规范、通信设备规范、通信技术标准等。
该分体系以采用现有相关国际标准和国家标准为主。
展示辖区内所有人口的信息列表。
智能门禁系统设计说明

智能门禁系统总体设计说明
门禁系统,又称为出入口控制系统.一套现代化的,功能齐全的门禁系统,将有助于住宅小区或公司内部的有序化管理.它将时刻自动记录人员的出入情况,限制内部人员的出入区域,出入时间,礼貌地拒绝不速之客.同时也将有效的保护您的财产不受非法侵犯.
一: 门禁系统分为两种----非联网式和联网式.
非联网式指各自独立,分别控制,未形成网络控制的系统.如密码键盘控制的门禁系统.该系统主要优势在于:
1.系统较为简单,其总体造价低.
2.它适宜于系统较小(多为单门),保安级别要求不高.
联网式指通过电脑或其他类似的网络服务器将单个的控制器有机的联系起来,组成一个大的控制系统.在该系统中,各个控制器相对独立,又紧密相连.既可单独控制,又可通过电脑或其他服务器集中控制.其主要类型有:读卡式(磁卡式.感应卡式.IC卡式),读卡+密码式......该系统主要优势在于:
1.系统扩展性良好,可随时增容扩大.(具体见功能介绍)
2.系统功能强大,不仅具有一般的出入口控制功能,还具有特殊的报警,延时,遥控,定时开关门等功能.
3.系统管理便捷,可任意修改数据(增加删减卡片),查询记录,进行特殊功能操作.并且各种历史记录及报告自动存储,可随时调出打印.
4.系统安全性能高,可实现各种分级授权管理.且操作人员的每一步操作均自动记录,有据可查.
5.系统稳定可靠.
根据上述两种系统特点的比较,我公司建议该项目门禁系统采用计算机控制的联网式的系统(感应卡式)较为适宜.其显著特点为:无需刷卡,只需出示卡片就能进入.它是目前较为先进的出入口控制系统,使用方便,卡片保密性能极好(不能复制),能充分满足门禁系统今后的发展需要.。
智能门禁系统设计方案

-读卡器:支持多种识别方式(如RFID、指纹、人脸识别等)。
-电子锁:选用耐用、响应迅速的锁具。
-监控摄像头:高清、低照度,具备夜视功能。
2.数据传输
-根据现场条件选择合适的网络传输技术,确保数据安全。
3.数据处理与分析
-数据库:选用成熟可靠的数据库管理系统。
三、系统设计
1.系统架构
本方案采用分层设计,分为前端设备层、传输层、数据处理层和应用层。
(1)前端设备层:包括门禁控制器、读无线网络,实现前端设备与数据处理层之间的数据传输。
(3)数据处理层:对前端设备采集的数据进行存储、处理和分析。
(4)应用层:为用户提供操作界面和业务应用,包括权限管理、访客管理、报警处理等功能。
3.技术选型
(1)前端设备:采用高性能的门禁控制器、读卡器、摄像头等设备。
(2)传输网络:根据实际需求选择有线或无线网络,确保数据传输的稳定性和安全性。
(3)数据处理:采用专业的数据处理软件,实现对门禁数据的存储、处理和分析。
(4)应用系统:采用成熟稳定的门禁管理系统,可根据需求进行定制开发。
四、合法合规性
二、设计目标
1.安全性:确保人员和财产的安全,防止未经授权的人员随意进入。
2.合法合规:遵循我国相关法律法规,确保系统设计、施工和运维符合标准。
3.实用性:系统操作简便,易于维护,满足日常使用需求。
4.扩展性:系统具备良好的扩展性,可随时根据需求升级和扩展功能。
5.高效性:提高工作效率,减少人力成本。
第2篇
智能门禁系统设计方案
一、引言
鉴于当前社会对安全性能要求的不断提升,智能门禁系统已成为各类场所确保人员和财产安全的必要手段。本方案旨在为某单位设计一套详细、合规、高效的智能门禁系统,旨在提升安全防护水平,同时兼顾用户体验和系统可扩展性。
基于单片机的智能门禁系统设计

xx大学本科生毕业设计说明书题目:基于单片机的智能门禁系统设计学生姓名:xx学号:xx专业:测控技术与仪器班级:xx班指导教师:xx基于单片机的智能门禁系统设计摘要随着人们生活水平的不断提升,科学技术的迅猛发展,因科技发展而越来越智能、高效的生活方式逐步进入普通人身边。
人们对于居住环境的安全性要求也越来越高,具有安全、智能、高效、便捷的门禁系统越来越深入人心。
之所以把安全放到首位,是因为“安全无小事”并且我们的社会中还存在许多不安全的因素困扰着人们,只有加与防范并树立安全意识才能让我们远离危险。
基于此智能门禁系统开始逐渐进入人们的视野,它成为了提升安全性的防卫系统,同样给人们的生活提供了极大地便利。
本设计旨在解决人们居住环境的安全问题,同时以人们的生活更加智能化为出发点,提出一种基于指纹识别和射频识别的智能门禁系统设计方案,该智能门禁系统所涉及的硬件部分主要包括:单片机、指纹识别模块、WIFI 模块、MF RC522模块、电磁锁、显示模块、时钟模块等;软件部分包括:上位机监控界面和手机APP两大部分。
该智能门禁系统采用指纹识别、射频识别与电子密码对身份多重验证,利用无线通信技术连接到手机终端,实现对门禁系统的实时管理,对来往人员的出入时间进行上传及统计,还包括人机交互,时间显示等功能,保障了住户的安全,同时也提高了家庭的智能化管理水平。
关键词:智能门禁系统;指纹识别;射频识别;电子密码Design of intelligent entrance guard system based on MCUAbstractWith the social and people's living conditions continue to improve, the level of science and technology are developing rapidly, the development of science and technology more and more convenient and efficient life gradually into the side of ordinary people. People for the safety requirements of the living environment more and more is also high, with security, intelligence, high efficiency, convenient access control system more and more popular reason. The safety in the first place, because safety is no small matter and in our society there are still many unsafe factors plagued the people, only with security awareness and prevention can we get away from danger.This design aims to solve the security problems of people's living environment, at the same time in the life of people more intelligent as a starting point, put forward a design scheme of intelligent access control system based on radio frequency identification and fingerprint recognition, hardware of the intelligent access control system which mainly consists of a single chip machine, fingerprint identification module, WIFI module, MF RC522 the electromagnetic lock module, display module, audio module, clock module, etc.; the software part includes: monitoring interface of computer and mobile phone APP two parts.The intelligent access control system using fingerprint identification, identity verification of multiple RFID and electronic password, using wireless communication technology to connect to the mobile phone terminal, to achieve real-time management of access control system, and the access time to upload and statistics, including human-computer interaction, time display and other functions.Keywords: intelligent access control system; fingerprint identification; radio frequency identification; electronic password目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 课题研究背景 (1)1.2 智能门禁系统简介 (1)1.2.1 智能门禁系统的发展历程 (1)1.2.2 智能门禁系统国内外研究现状 (3)1.3 智能门禁系统研究意义及目的 (4)第二章课题内容及实施方案 (5)2.1 主要研究内容 (5)2.1.1 身份识别 (5)2.1.2 IC卡识别 (5)2.1.3 显示功能 (5)2.1.4 按键密码功能 (5)2.1.5 WIFI通讯功能 (6)2.2 研究方案及硬件选型 (6)2.3 智能门禁系统的特点 (7)第三章智能门禁系统的硬件电路设计 (8)3.1 智能门禁系统整体硬件结构 (8)3.2 智能门禁系统硬件选型及介绍 (8)3.2.1 主控芯片的选型及介绍 (8)3.2.2 光敏传感器和人体红外热释传感器 (9)3.2.3 矩阵键盘和独立按键模块 (11)3.2.4 读卡器模块 (13)3.2.4 指纹识别模块 (15)3.2.5 液晶显示模块 (16)3.2.6 WIFI模块 (18)3.2.7 时钟模块 (20)3.2.8 继电器模块 (21)第四章智能门禁系统的软件设计 (23)4.1 软件总体构架设计 (23)4.2 读卡模块程序设计 (25)4.3 矩阵键盘程序设计 (26)4.4 DS1302时钟模块程序设计 (27)4.5 指纹识别模式 (28)4.6 显示模块程序设计 (30)4.7 软件设计小结 (31)第五章系统调试与总结 (32)5.1 系统调试 (32)5.2 总结与展望 (34)参考文献 (36)附录A 电路原理图 (39)附录B 源程序 (40)致谢 (43)第一章绪论1.1课题研究背景传统门禁系统结构简单、功能单一、安全性低,己不能满足人们对安全舒适生活的追求。
智能门禁系统的设计说明书

毕业设计说明书(论文)摘要随着高科技的蓬勃发展,智能化管理已经走进了人们的社会生活。
电子门禁系统作为一项先进的高科技防范和管理手段,已广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等行业。
特别是由于其本身具有的隐蔽性、及时性,使得在许多领域的应用越来越广泛。
关键词:ARM微控制器,读卡模块,RS-485,LCD,SD卡。
1.引言:随着高科技的蓬勃发展,智能化管理已经走进了人们的社会生活。
智能考勤系统基于现代电子与信息技术,利用智能卡或指纹等生物信息的唯一性来对员工上下班进行现代化高效管理,在各厂矿、机关、银行等场合已广泛应用并成为单位管理现代化和信息化的标志。
目前,欧美电子门禁系统市场正逐渐进入成熟阶段,其产业的分工已进人细分阶段,生产卡和读卡器的厂家就只生产卡和读卡器。
在国内,电子门禁系统处于成长期和初始阶段。
此系统是采用具有丰富多片内外设的LPC2368ARM为微控制器,选用ZLG522S/LT读卡模块为读卡器(使用Mifare卡),外加小晶格OCM12864-9液晶显示器显示日期时间和刷卡信息,并采用HUIGANG继电器作为门锁开关,具有门状态指示灯,同时仿效实际产品引出必要的接口,如门磁检测,门内开关接口,门外铃声按钮接口,RS-485通信接口和电源接口等。
网络门禁可以连接到远程配置或通过一个独立的互联网访问控制内部网。
对于小型企业而言使用网络门禁进行访问控制更方便,也更实惠,市场上可以不断看到SaaS和网络门禁的涌入。
这两种方法共享相似之处在于它们都是可扩展的,可以减少或消除与基于PC的系统相关的成本。
但是,当网络门禁与SaaS搭配的时候,只能使用基于PC的软件或网络操作系统,所有的设定、更新和管理都需要通过“云”自动操作,而不是人手控制。
系统通过RS-485总线与上位机进行通信。
该系统具有按用户与时间权限刷卡开门和记录功能、添加用户功能、设置时间权限和考勤时间段,还有同上位机时间同步和手动校对时间的功能,并能将记录信息通过SD卡导出。
门禁系统设计说明书

目录目录 (5)1 引言 (5)1.1 编写目的 (5)1.2 项目背景 (6)1.3 定义 (6)2 目标及原则 (7)2.1 建设目标 (7)2.2 原则 (7)3 项目说明 (8)3.1 项目工作范围 (8)3.2 项目工作内容 (8)3.3 项目说明 (10)4 业务概述 (11)4.1 业务说明 (11)4.2 业务处理流程 (11)5 系统功能需求 (12)5.1 管理层功能 (12)5.2 控制层功能 (13)5.3 执行层功能 (14)5.4 门禁系统工作状态 (14)5.4.1 门禁卡进出模式可分为以下四种但不限于以下几种: (15)5.4.2 在设置系统工作模式时,系统可实现以下管理: (15)6 门禁软件的要求 (15)6.1 软件功能 (16)6.1.1 维护管理功能 (16)6.1.2 监控功能 (16)6.1.3 报表生成与查询 (17)6.1.4 报警功能 (17)6.1.5 监控和日志功能 (18)6.1.6 操作权限 (18)6.2 组态软件要求 (19)6.3 运行环境适应性 (19)服务器操作系统:Windows或Unix (19)网络系统:支持Internet/Intranet网络环境下的分布式应用,Client/Server 体系结构与Browser/Server体系结构相结合的运行模式 (20)数据库与开发工具:通用的Oracle、SQLserver、DB2、Cache等数据库(如Oracle 10g 1个CPU,企业版),开发工具以PB、C#或Delphi等,集合.net平台。
(20)各系统在学校信息化建设所覆盖范围内,不限安装的工作站点数,不限用户数。
206.4 应用平台 (20)7 门禁系统技术要求 (20)7.1 概述 (21)7.2 系统基本技术要求 (22)7.2.1 基本性能 (22)7.2.2 电磁兼容性 (22)7.2.3 实用性、稳定性、安全性、可扩展性、易维护性、先进性 (22)7.3 产品要求 (23)7.3.1 材料和工艺 (23)7.3.2 部件的可互换性和标准化 (24)7.3.3 维护和故障管理 (24)7.3.4 设备监测 (24)7.3.5 设备设计 (24)7.4 门禁系统设备的技术要求 (25)7.4.1 一般要求 (25)7.4.2 控制柜 (25)7.4.3 门禁控制器 (26)7.4.4 读卡器接口模块 (28)7.4.5 读卡器的要求 (29)7.4.6 锁的要求 (30)7.5 本地网络总线的要求 (31)7.1.4 网络系统 (31)7.1.5 性能 (32)7.2 安全与审计 (32)8 开发实施各阶段工作要求 (33)8.1 项目准备 (33)8.1.1 工作描述 (33)8.2 系统需求分析 (34)(1)门禁管理系统特点 (34)①可靠性要求高:门禁系统以预防损失、预防犯罪为主要目的,因此必须具有极高的可靠性。
金凯门禁说明书

金凯门禁系统培训资料日期:2008年9月15日第一部(硬件)DPU3000系列门禁控制器------使用说明书目录第一章KEYKING智能门禁系统简介 (3)1.1 门禁系统的基本组成 (3)1.2 感应式IC卡门禁系统----工作原理 (5)第二章门禁控制的结构与功能特性 (6)2.1 DPU3001单门门禁控制器 (6)2.2 DPU3002两门门禁控制器 (7)2.3 DPU3004四门门禁控制器 (8)2.4 DPU3004/B四门(双向)门禁控制器 (10)2.5 门禁控制器的功能特性 (11)2.6 技术参数: (12)第三章系统接线与安装 (13)3.1 电源供应 (13)3.2 网络连接 (14)3.2.1 RS232直连 (14)3.2.2 RS485级联 (14)3.2.4 IC-232转换器使用说明 (15)3.2.5 TCP/IP连接 (16)3.2.6 TCP/IP水晶头线序说明 (16)3.3 读感器的连接 (17)3.4 电锁电源及电锁的接法 (18)3.5 继电器调线设置 (19)3.6 门磁的接法 (20)3.7 控制器拨码开关(DIP SWITCH)设置的作用 (20)3.8 控制器与读感器的安装与固定 (21)3.9 线缆的选用 (21)第四章系统操作 (23)第五章故障排除及诊断故障排除 (24)第一章KEYKING智能门禁系统简介1.1 门禁系统的基本组成KEYKING门禁系统包括DPU880X系列、DPU3000系列门禁控制器组成。
在此说明书中,我们重点介绍DPU3000系列门禁控制器。
型号定义:DPU 300 2/ S _NT带TCP/IP模块,可直接接入局域网S:单向读卡;B:双向读卡代表可以控制的门数量,2代表双门300:3000系列;880:880X系列Door Process Unit门禁控制器DPU3000系列由门禁控制器DPU3004/B、DPU3004、DPU3002、DPU3001、IC-232通讯适配器、读感器、电锁、非接触感应卡、AccessWatch3000门禁管理软件和线缆配件组成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

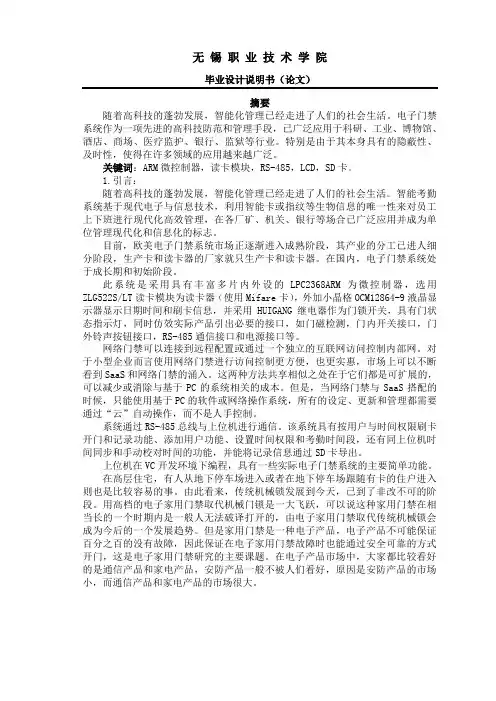

毕业设计说明书(论文)摘要随着高科技的蓬勃发展,智能化管理已经走进了人们的社会生活。
电子门禁系统作为一项先进的高科技防范和管理手段,已广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等行业。
特别是由于其本身具有的隐蔽性、及时性,使得在许多领域的应用越来越广泛。
关键词:ARM微控制器,读卡模块,RS-485,LCD,SD卡。
1.引言:随着高科技的蓬勃发展,智能化管理已经走进了人们的社会生活。
智能考勤系统基于现代电子与信息技术,利用智能卡或指纹等生物信息的唯一性来对员工上下班进行现代化高效管理,在各厂矿、机关、银行等场合已广泛应用并成为单位管理现代化和信息化的标志。
目前,欧美电子门禁系统市场正逐渐进入成熟阶段,其产业的分工已进人细分阶段,生产卡和读卡器的厂家就只生产卡和读卡器。
在国内,电子门禁系统处于成长期和初始阶段。
此系统是采用具有丰富多片内外设的LPC2368ARM为微控制器,选用ZLG522S/LT读卡模块为读卡器(使用Mifare卡),外加小晶格OCM12864-9液晶显示器显示日期时间和刷卡信息,并采用HUIGANG继电器作为门锁开关,具有门状态指示灯,同时仿效实际产品引出必要的接口,如门磁检测,门内开关接口,门外铃声按钮接口,RS-485通信接口和电源接口等。
网络门禁可以连接到远程配置或通过一个独立的互联网访问控制内部网。
对于小型企业而言使用网络门禁进行访问控制更方便,也更实惠,市场上可以不断看到SaaS和网络门禁的涌入。
这两种方法共享相似之处在于它们都是可扩展的,可以减少或消除与基于PC的系统相关的成本。
但是,当网络门禁与SaaS搭配的时候,只能使用基于PC的软件或网络操作系统,所有的设定、更新和管理都需要通过“云”自动操作,而不是人手控制。
系统通过RS-485总线与上位机进行通信。
该系统具有按用户与时间权限刷卡开门和记录功能、添加用户功能、设置时间权限和考勤时间段,还有同上位机时间同步和手动校对时间的功能,并能将记录信息通过SD卡导出。
上位机在VC开发环境下编程,具有一些实际电子门禁系统的主要简单功能。
在高层住宅,有人从地下停车场进入或者在地下停车场跟随有卡的住户进入则也是比较容易的事。
由此看来,传统机械锁发展到今天,已到了非改不可的阶段。
用高档的电子家用门禁取代机械门锁是一大飞跃,可以说这种家用门禁在相当长的一个时期内是一般人无法破译打开的,由电子家用门禁取代传统机械锁会成为今后的一个发展趋势。
但是家用门禁是一种电子产品,电子产品不可能保证百分之百的没有故障,因此保证在电子家用门禁故障时也能通过安全可靠的方式开门,这是电子家用门禁研究的主要课题。
在电子产品市场中,大家都比较看好的是通信产品和家电产品,安防产品一般不被人们看好,原因是安防产品的市场小,而通信产品和家电产品的市场很大。
毕业设计说明书(论文)2.方案论证门禁系统由门禁控制器、读卡器、出门按钮、通讯集线器、感应卡和管理软件组成。
下面主要对门禁控制器、门禁系统的类型和感应卡的选择来进行论证。
2.1.门禁控制器的选择:门禁控制器有多种控制芯片可以选择,如8051系列单片机、ARM 系列控制器等.表是对传统8051系列单片机和ARM 系列控制器的对比,实物如图。
表18051系列和ARM 系列微控制器的对比传统8051系列单片机ARM 系列微控制器 参考数据丰富、成熟 较多 价格便宜稍贵 运行速度一般(一般低于40M ) 快(ARM7可达60到100M ,ARM9可达200到300M ) 引脚较少 多 串行接口很少 较多 操作难易 较简单,但模拟串行通信时,会比较麻烦 设置较多,操作较复杂,但串行通信较简单图18051系列和ARM 系列控制器由于本门禁考勤系统使用的串行口较多(与PC 机、读卡器、发卡器、键盘、显示、SD 卡通信都要用到串口),就这一点传统的8051系列单片机的资源就比较拮据;在速度的要求上,ARM 系列控制器很容易得到满足。
虽然ARM 系列控制器价格较贵,但综合考虑,ARM 系列控制器更适合本系统。
在众多的ARM 控制器中,LPC2300系列较其它系列的显著优点,是其十分适用于串行通信的场合,所以选择LPC2300系列ARM 控制器来做本系统的控制器。
控 制 器 特 性毕业设计说明书(论文)2.2门禁系统的类型选择:门禁系统一般有以下类型:2.2.1不联网门禁优点:每个门禁控制一个门,不需重新安装布线,价格便宜,一般通过自带键盘即可实现发卡、删除卡等操作。
缺点:不能实现查看事件记录,不能通过管理软件统一管理。
适用场合:已装修好不便于重新布线,安全性能要求不高的场合。
2.2.2 RS-485联网门禁优点:通过RS-485总线可实现多台控制器联网控制,可实时查看刷卡事件记录和灵活设置控制器工作参数。
缺点:相对不联网门禁价格偏高,RS-485总线存在速度不高、实时性不强、布线不便和容易受雷电等因素影响。
适用场合:小区、学校、仓库等人数稍多,门需统一管理,安全性能要求一般的场合。
1)CAN-bus联网门禁优点:通过CAN-bus总线可实现多台控制器联网控制,可实时查看刷卡事件记录和灵活设置控制器工作参数。
CAN-bus总线在工程布在线与RS-485总线相同,仅需两根通信线,布线简便。
CAN-bus总线比RS-485总线可靠得多,CAN-bus控制器本身就具备数据帧的CRC校验和自动重发的功能,能进一步确保通信的可靠性。
具有主动上传事件记录功能,实时性好,网络资源利用高。
缺点:相对RS-485联网门禁初期需投入的成本偏高,但日后维护的成本会较RS-485门禁少。
适用场合:通信性能稳定性要求高,传输速度要求快、传输距离要求远的场合,如金融机构、政府企事业机关等。
2)TCP/IP以太网联网门禁优点:通过TCP/IP以太网总线实现多台控制器联网控制,除能实现RS-485总线和CAN-bus总线门禁系统的所有功能外,还可以实现远程监控、跨控制器的联动和防反潜等高级功能。
只要有网络资源的地方均可安装,具有速度更快,安装更简单,联网数量更大,跨地域联网的优点。
缺点:产品价格略比其它总线高,需要有网络资源。
适用场合:适合安装在大项目、人数多、速度快、跨地域的工程中。
由于本系统的技术要求和应用场所是中距离通信场合,综合以上四种类型的优缺点和适用场所,可以看出RS-485联网系统,在价格上占优势,而且本系统对安全性的要求不是很高,RS-485联网系统可以胜任,而对于CAN-bus联网门禁和TCP/IP以太网联网门禁多是对较高安全性、高传输速度和远传输距离场合的应用,所以本系统采用了RS-485联网系统。
毕业设计说明书(论文)图2非接触IC卡RS-485门禁考勤系统示意图2.3感应卡的选择常见的门禁系统有:密码门禁系统、非接触IC卡(感应式IC卡)门禁系统和指纹虹膜掌型生物识别门禁系统等。
密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰;生物识别门禁系统安全性高,但成本高,由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同。
现在国际最流行最通用的还是非接触IC卡门禁系统。
非接触IC卡由于其较高的安全性,最好的便捷性和性价比成为门禁系统的主流。
所以该系统使用非接触IC卡。
3.硬件设计技术文件:本设计为门禁考勤系统,顾名思义,其兼具门禁和考勤的功能。
下面为本系统的硬件设计说明。
3.1功能特点:1)控制器采用ARM嵌入式工业控制模块T2368中的最小系统,比一般门禁系统采用的MCS51处理器速度更快,质量更可靠;2)板上复位电路使用带看门狗功能的SP706复位芯片;3)电源部分采用开关电源芯片LM2575设计,比使用7800系列芯片设计的电源稳定,且省电;4)实时时钟RTC使用32.768KHz的独立外部晶振,和电池供电;5)4个独立的按键,门状态和通信指示灯,蜂鸣器控制电路,及继电器控制电路;6)与PC机通信设计了RS-232C转换和RS-485转换两种串行方式,RS-232C 方式便于调试,RS-485方式用于实际应用;7)读卡器采用ZLG522S/LT读卡模块(UART和I2C两种界面);8)CM12864-9液晶显示屏;9)门禁考勤系统的功能框图见图:毕业设计说明书(论文)图3门禁考勤系统的功能框图3.2硬件电路分析:3.2.1电路原理图系统的电路原理图如附录图所示。
3.2.2硬件使用的资源.LPC2368是基于一个支持实时仿真和嵌入式跟踪的32/16位ARM7TDMI-STMCPU 的微控制器,并带有512kB的嵌入高速Flash内存。
128位宽度的内存接口和独特的加速结构使32位代码能够在最大时钟速率下运行。
对代码规模有严格控制的应用可使用16位元元Thumb模式将代码规模降低超过30%,而性能的损失却很小。
其特别适合于串行通信的场合。
LPC2368内部由512K的Flash,58K的片内SRAM,包括32K的局部总线SRAM、8K的USB使用的SRAM、16K的以太网SRAM和2K的电池SRAM。
此门禁考勤系统只使用了片内Flash、局部总线SRAM和2K的电池SRAM,没有外部扩展内存。
如表所示,为LPC2368I/O口的使用和分配表。
表2LPC2368I/O口的使用和分配表功能模块使用LPC2368引脚引脚功能看门狗复位P1.24 给SP706S喂狗串口UART0(RS-232C和RS-485)界面P0.2(TXD0)串口UART0的输出输入P0.3(RXD0)P1.22(GPIO)RSM485CHT的收发控制读卡器模块P0.10(TXD2)微控制器与读卡模块的UART通信接口P0.11(RXD2)P0.27(SDA0)微控制器与读卡模块的I2C通信接口P0.28(SCL0)P2.11(INT)液晶显示模块P2.0(液晶的并行数据总线毕业设计说明书(论文)~P2.7 GPIO)(DB0~DB7)P1.1 8 液晶读/写控制脚(R/W(WR))P1.19液晶使能控制脚(E(RD))P1.2 0 液晶片选择信号,低电平时有效(CS1)P1.2 1液晶数据/指令选择(AO):高电平:DB0-DB7为显示数据低电平:DB0-DB7为操作指令P1.2 3 液晶背光电源控制,低电平有效(LED+)按键和门内开关P0.6~P0.9 四个独立按键P0.23 门内开门开关输入指示灯P1.28 门关闭指示灯(红色)P1.29 门打开指示灯(绿色)继电器和蜂鸣器P1.26 继电器控制端(高电平有效)P1.27直流蜂鸣器控制(低电平有效)门磁检测P1.25 检测门磁状态(低电平为门开)SD卡界面P0.21、P0.22、P2.11、P2.12、P2.13、P0.20、P0.19、P2.8、P3.25引脚具体说明见表ZLG7290界面P0.0(SDA0)此接口除去此三接口外,还有电源和地界面3.2.3各个部分单元电路原理及其分析1)电源电路系统设计为3.3V应用系统,但是LPC2300系列ARM微控制器需要2种类型的电源,分别是3.3V和1.8V,而与PC机通信使用的RS-485收发器(RSM485CHT)和继电器都是5V器件,所以设计5V电源为系统前级电源,3.3V为后级电源。
