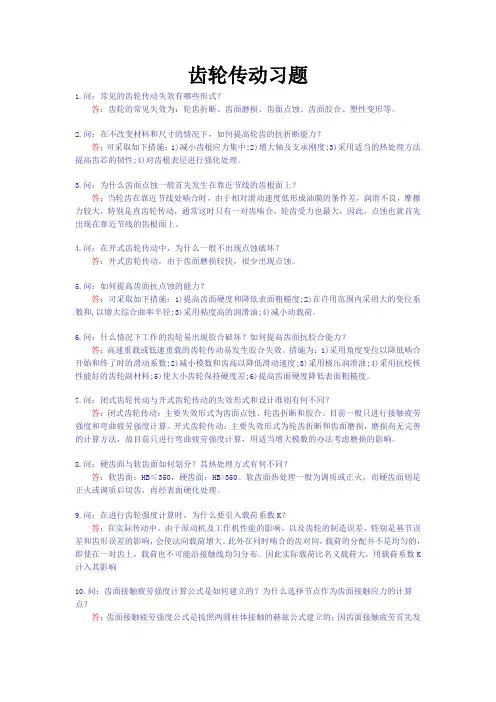

机械设计习题集带答案

齿轮传动习题1.问：常见的齿轮传动失效有哪些形式？答：齿轮的常见失效为：轮齿折断、齿面磨损、齿面点蚀、齿面胶合、塑性变形等。

2.问：在不改变材料和尺寸的情况下，如何提高轮齿的抗折断能力？答：可采取如下措施：1)减小齿根应力集中;2)增大轴及支承刚度;3)采用适当的热处理方法提高齿芯的韧性;4)对齿根表层进行强化处理。

3.问：为什么齿面点蚀一般首先发生在靠近节线的齿根面上？答：当轮齿在靠近节线处啮合时，由于相对滑动速度低形成油膜的条件差，润滑不良，摩擦力较大，特别是直齿轮传动，通常这时只有一对齿啮合，轮齿受力也最大，因此，点蚀也就首先出现在靠近节线的齿根面上。

4.问：在开式齿轮传动中，为什么一般不出现点蚀破坏？答：开式齿轮传动，由于齿面磨损较快，很少出现点蚀。

5.问：如何提高齿面抗点蚀的能力？答：可采取如下措施：1)提高齿面硬度和降低表面粗糙度;2)在许用范围内采用大的变位系数和,以增大综合曲率半径;3)采用粘度高的润滑油;4)减小动载荷。

6.问：什么情况下工作的齿轮易出现胶合破坏？如何提高齿面抗胶合能力？答：高速重载或低速重载的齿轮传动易发生胶合失效。

措施为：1)采用角度变位以降低啮合开始和终了时的滑动系数;2)减小模数和齿高以降低滑动速度;3)采用极压润滑油;4)采用抗校核性能好的齿轮副材料;5)使大小齿轮保持硬度差;6)提高齿面硬度降低表面粗糙度。

7.问：闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同？答：闭式齿轮传动：主要失效形式为齿面点蚀、轮齿折断和胶合。

目前一般只进行接触疲劳强度和弯曲疲劳强度计算。

开式齿轮传动：主要失效形式为轮齿折断和齿面磨损，磨损尚无完善的计算方法，故目前只进行弯曲疲劳强度计算，用适当增大模数的办法考虑磨损的影响。

8.问：硬齿面与软齿面如何划分？其热处理方式有何不同？答：软齿面：HB≤350，硬齿面：HB>350。

软齿面热处理一般为调质或正火，而硬齿面则是正火或调质后切齿，再经表面硬化处理。

考研题库机械设计习题集-考研必备(含答案)

考研题库机械设计习题集-考研必备(含答案) 机械设计总论一．判断题1．凡零件只要承受静载荷，则都产生静应力。

（）2．当零件的尺寸由刚度条件决定时，为了提高零件的刚度，可选用高强度合金钢制造。

（）3．机械零件在工作中发生失效，即意味该零件一定产生了破坏。

（） 4．在变应力中，当r = -1时，σm = 0，σa =σmax 。

（）5．在变应力中，当r = C（常数）时，σa /σm是随时间变化的。

（） 6．润滑油的粘度与温度有关，且粘度随温度的升高而增大。

（）7．某截面形状一定的零件，当其尺寸增大时，其疲劳极限值将随之降低。

（）8．对于理论上为线接触的两接触表面处的接触应力σH与法向外载荷F成线性关系。

（）9．机械零件设计计算中最基本的设计准则是强度准则。

（） 10．工业用润滑油的粘度会因为温度的升高而降低。

（） 11．钢的强度极限愈高，对应力集中愈敏感。

（）12．变应力是由变载荷产生，也可能由静载荷产生。

（）二．单项选择题1．零件表面经淬火、渗氮、喷丸、滚子碾压等处理后，其疲劳强度。

（a）提高（b）降低（c）不变（d）提高或降低视处理方法而定2．某钢制零件材料的对称循环弯曲疲劳极限σ-1 = 300 MPa，若疲劳曲线指数m =9，应力循环基数N0 =107，当该零件工作的实际应力循环次数N =105时，则按有限寿命计算，对应于N的疲劳极限为 MPa 。

（a）300 （b）428 （c）500.4 （d）430.5 3．零件的形状、尺寸、结构相同时，磨削加工的零件与精车加工相比，其疲劳强度______。

（a）较高（b）较低（c）相同 4．变应力特性可用σmax、σmin、σm、σa、r这五个参数中的任意______来描述。

（a）一个（b）两个（c）三个（d）四个 5．在图示零件的极限应力简图中，如工作应力点M所在的ON线与横轴间夹角θ= 45°，则该零件受的是。

（a）不变号的不对称循环变应力（b）变号的不对称循环变应力（c）脉动循环变应力（d）对称循环变应力σa A M θ O6．下列四种叙述中______是正确的。

(完整版)机械设计课后习题答案

第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。

（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。

第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。

第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。

（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。

使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。

具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。

主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

机械设计练习题及答案(个人总结)

机械设计部分一．填空题（机械设计）：1、机械被定义为：人为的具有能量转换及能完成特定功能的装置。

机器不同于机构的主要特点是有能量转换。

2、带传动由带轮和标准件_带_组成，带的其主要类型有：平带、_V_带、齿形带。

齿形带具有不打滑的特点；3、渐开线齿轮毛坯的加工方法有铸造、锻造。

渐开线齿轮轮齿的切削加工方法有：_仿形法和范成法。

4、齿轮齿面失效形式有齿面点蚀、齿面磨损、齿面胶合、塑性变形；齿体失效形式有塑性变形和轮齿折断。

5、斜齿圆柱齿轮传动其两传动轴的位置相互平行。

直齿圆锥齿轮传动其两传动轴的位置相互垂直。

6、按照联接类型不同，常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。

7、常用的工程材料有以下主要类型：钢铁、陶瓷、塑料和橡胶等。

8、标准齿轮不发生根切的最小齿数为17 。

9、按照螺纹牙型不同，常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。

其中三角螺纹主要用于联接。

10、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。

11、在键联接中，楔键联接的主要缺点是轴与轴上零件不同轴。

12、对于螺纹联接，当两被联接件中其一较厚不能使用螺栓时，则应用双头螺柱联接或螺钉联接，其中经常拆卸时选用双头螺柱联接。

13、普通螺栓联接中螺栓所受的力为轴向（拉）力，而铰制孔螺栓联接中螺栓所受的力为轴向和剪切力。

14、在振动、冲击或变载荷作用下的螺栓联接，应采用防松装置，以保证联接的可靠。

15、在螺纹中，单线螺纹主要用于联接，其原因是自锁，多线螺纹用于传动，其原因是效率高。

16、在螺纹联接中，被联接上应加工出凸台或沉头座，这主要是为了避免螺纹产生附加弯曲应力。

17、带传动中,小带轮为主动轮,则最大应力发生在紧边进入小带轮处.。

18、带传动的型号是根据计算功率和小带轮小带轮转速选定的。

19、闭式软齿面齿轮传动一般按齿面接触疲劳强度进行设计计算，确定的参数是分度圆直径；闭式硬齿面齿轮传动一般按齿根弯曲强度进行设计计算，确定的参数是模数。

机械设计题库及参考答案

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

机械设计考试题库及答案

机械设计考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”是指（）。

A. 传动、传递、传送B. 传动、传递、转矩C. 传动、传递、转换D. 传动、传递、传递答案：B2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 在机械设计中，以下哪种材料通常不用于制造齿轮（）。

A. 钢B. 铸铁C. 塑料D. 铝答案：C4. 滚动轴承的基本额定寿命是指在额定动负荷作用下，轴承能够达到（）转数。

A. 90%B. 95%C. 97.5%D. 99%答案：C5. 机械设计中，轴的设计需要考虑的因素不包括（）。

A. 强度B. 刚度C. 稳定性D. 重量答案：D二、多项选择题1. 机械设计中，以下哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD2. 机械设计中，以下哪些因素会影响轴承的寿命（）。

A. 轴承类型B. 轴承材料C. 轴承安装D. 轴承预紧力答案：ABCD3. 机械设计中，以下哪些因素会影响轴的稳定性（）。

A. 轴的直径B. 轴的材料C. 轴的支撑方式D. 轴的载荷分布答案：ABCD三、判断题1. 机械设计中，齿轮的模数越大，齿轮的承载能力越强。

（）答案：√2. 机械设计中，轴承的预紧力越大，轴承的寿命越长。

（）答案：×3. 机械设计中，轴的直径越大，轴的刚度越好。

（）答案：√四、简答题1. 简述机械设计中，为什么需要考虑齿轮的齿面硬度？答案：齿轮的齿面硬度直接影响齿轮的承载能力和寿命。

齿面硬度越高，齿轮的耐磨性越好，承载能力越强，从而可以提高齿轮的使用寿命和可靠性。

2. 简述机械设计中，轴承预紧力的作用是什么？答案：轴承预紧力的作用是提高轴承的刚度和精度，减少轴承的振动和噪音，防止轴承在运转过程中发生轴向或径向的移动，从而保证轴承的正常工作和延长其使用寿命。

五、计算题1. 已知一齿轮传动系统，齿轮1的齿数为20，齿轮2的齿数为40，求齿轮2的转速是齿轮1转速的多少倍？答案：齿轮2的转速是齿轮1转速的1/2倍。

机械设计基础习题及答案4套

机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

《机械设计基础》习题集及答案

《机械设计基础》习题集及答案集系部：适用专业：制定人：审核人：系（部）第一章机械设计概论一、填空题。

1、机械零件最常见的失效形式有_______,_______,_______,_______,。

2、机械没计的“三化”指__________,__________,__________。

3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。

4、刚度是指受载后抵抗__________的能力。

5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。

二、选择题。

1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。

A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是()。

A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。

A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。

A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。

A、GCB、KYC、GBD、ZB三、是非题。

1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。

2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。

3、由于强度不够引起的破坏是零件失效中最常见的形式。

4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。

机械设计考试题及答案

机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 以下关于齿轮传动的说法，正确的是：A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案：B4. 机械设计中，轴承的寿命通常与以下哪个因素无关？A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案：D5. 在机械设计中，以下哪种情况不会导致材料的疲劳破坏？A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案：C6. 以下关于材料硬度的描述，错误的是：A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案：B7. 机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 销连接答案：A8. 以下哪种润滑方式属于动态润滑？A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案：C9. 在机械设计中，以下哪种材料通常用于制造轴承？A. 木材B. 塑料C. 陶瓷D. 铸铁答案：C10. 以下关于机械加工的描述，错误的是：A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案：C二、填空题（每题2分，共20分）1. 机械设计中，________是用来表示零件在空间中位置的图示方法。

答案：三视图2. 金属材料的强度通常与其________有关。

答案：晶粒大小3. 齿轮传动的效率与________有关。

答案：齿面硬度4. 轴承的寿命可以通过________来计算。

机械设计考试题目及答案

《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

机械设计-习题集答案

第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。

答：零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。

第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为[]σσ≤。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

机械设计习题库(含参考答案)

机械设计习题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目等于主动件数目正确答案：D2、杆长不等的铰链四杆机构，若以最短杆为机架，则是（）机构A、双曲柄B、双曲柄或双摇杆C、双摇杆D、曲柄摇杆正确答案：B3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、90°B、60°C、30°D、60°正确答案：A4、在高速运转的情况下，下列哪种轴承可以代替推力轴承？（）A、润心球轴承B、滚针轴承C、圆锥滚子轴承D、向心球轴承正确答案：D5、对于i12=n1/n2说法最正确的是( )A、表示圆柱齿轮传动比B、1为主动轮，2为从动轮C、表示蜗杆蜗轮传动比D、表示圆锥齿轮传动比正确答案：B6、浇铸巴氏合金轴瓦首先清理轴瓦基体然后对轴瓦基体浇铸表面（）A、镀铬B、镀铜C、镀锡D、镀锌正确答案：C7、以下哪个不是滚动轴承的结构特征（）？A、接触角B、偏转角C、游隙D、偏移角正确答案：B8、基本周转轮系是由（）构成。

A、行星轮、惰轮和中心轮B、行星轮和中心轮C、行星轮、行星架和中心轮D、行星轮、惰轮和行星架正确答案：C9、蜗杆传动的精度有（）个等级A、12B、7C、8D、9正确答案：A10、轴的结构形状和尺寸应尽量满足加工、装配和维修的要求。

为此常采用的措施（）①当某一轴段需车制或磨销加工时，应留有退刀槽或砂轮越程槽；②轴上所有鏪槽应沿轴的同一母线布置；③为了便于所有轴上零件的装配和去除毛刺，轴端及轴肩一般均应制45度的倒角。

过盈配合轴段的装入端加工出半锥圆角为30度的导向锥面；④为便于加工，应使轴上直径相近的圆角、倒角、键槽和越程槽等尺寸一致A、①②③B、①③C、①②③④D、②④正确答案：C11、我国国家标准规定的标准压力角为( )A、60°B、90°C、20°D、30°正确答案：C12、根据轴的载荷性质分：（）①心轴②传动轴③转轴A、①②③B、①③C、②③D、①②正确答案：A13、铰链四杆机构中，与机架相连，并能实现360°旋转的构件是（）A、摇杆B、机架C、曲柄D、连杆正确答案：C14、常见的推力滑动轴承有实心、空心、（）、多环。

机械设计考试题库(带答案)

机械设计模拟题一、填空题（每小题2分，共20分）1、机械零件的设计方法有理论设计经验设计模型试验设计。

2、机器的基本组成要素是机械零件。

3、机械零件常用的材料有金属材料高分子材料陶瓷材料复合材料。

4、按工作原理的不同联接可分为形锁合连接摩擦锁合链接材料锁合连接。

5、联接按其可拆性可分为可拆连接和不可拆连接。

6、可拆联接是指不需破坏链接中的任一零件就可拆开的连接。

7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。

8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。

9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。

10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。

11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。

12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。

13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手，利用控制拧紧力矩的方法来控制预紧力的大小。

14、螺纹预紧力过大会导致整个链接的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。

15、螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。

16、对于重要的螺纹联接，一般采用机械防松。

17、受横向载荷的螺栓组联接中，单个螺栓的预紧力F?为。

18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。

19、键的高度和宽度是由轴的直径决定的。

20、销按用途的不同可分为定位销连接销安全销。

21、无键联接是指轴与毂的连接不用键或花键连接。

22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。

23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。

24、按承受载荷的不同，轴可分为转轴心轴传动轴。

25、转轴是指工作中既承受弯矩又受扭矩的轴。

26、心轴是指只受弯矩不承受扭矩的轴。

27、传动轴是指只受扭矩不受弯矩的轴。

机械设计基础习题集及参考答案

机械设计基础习题集及参考答案一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

机械设计复习习题及参考答案

第一章1-1 机械的基本组成要素是什么？机械的基本组成要素是机械零件1-2 什么是零件？什么是构件？什么是部件？试各举三个实例。

零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3 什么是通用零件？什么是专用零件？试各举三个实例。

通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

专用零件在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

第二章2-1 以台完整的机器通常由哪些基本部分组成？各部分的作用是什么？一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

2-2 设计机器时应满足哪些基本要求？设计机械零件时应满足哪些基本要求？设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3 机械零件主要有哪些失效形式？常用的计算准则主要有哪些？机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4 什么是零件的强度要求？强度条件是如何表示的？如何提高零件的强度？强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为σ<[σ]。

机械设计基础习题集(附解答)

目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。

2. 简述机械的基本含义。

3. 简述构件和零件的区别与联系。

4. 简述“机械运动”的基本含义。

5. 简述“机械设计基础”课程的主要研究对象和内容。

6. 简述“机械设计基础”课程在专业学习中的性质。

【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。

3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。

4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。

研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。

6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。

因此，“机械设计基础”是课程体系中的一门专业技术基础课程。

平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。

机械设计考试答案

机械设计基础习题集（客观题）答案（下）第八章轴习题一、判断题：（正确的画“√”，错误的画“×”。

）1. 对于形状复杂的轴（如曲轴），常采用铸造加工的方法。

（√）2. 提高轴的表面质量有利于提高轴的疲劳强度。

（√）3. 为便于拆卸滚动轴承，轴肩处的直径D（或轴环直径）应根据经验公式D≥d+2(0.07~0.1)d来确定，式中d为轴承内径。

（×）4. 轴在结构设计时，要求相邻轴段的直径差异不要太大和过渡圆角半径尽可能取得大一些的目的主要是为便于加工。

（×）二、选择题：1．为了使套筒圆螺母或轴端挡圈能紧靠零件轮毂的端面，起轴向固定作用，轴头长度L与零件轮毂宽度B之间的关系是( B )A L比B稍长B L比B稍短C L= BD L与B无关2．若轴上的零件利用轴肩轴向定位，轴肩的圆角半径r与零件轮毂孔的圆角半径r1或倒角C1应保持( A )A r< r1或r<C1B r> r1或r>C1C r= r1或r=C1D r与 r1或C1没有关系3．为便于拆卸滚动轴承，轴肩处的直径D（或轴环直径）与滚动轴承内圈的外径D1 应保持( B )A D> D1B D< D1C D= D1D D与D1无关4．将轴的结构设计成阶梯形的主要目的是( C )A 便于轴的加工B 装拆零件方便C 提高轴的刚度D 为了外形美观5．增大阶梯轴圆角半径的主要目的是( B )A 使零件的轴向定位可靠B 降低应力集中，提高轴的疲劳强度C 使轴的加工方便D 外形美观6.设计制造轴时，采用了下列措施：①减缓轴剖面的变化②采用盘铣刀代替端铣刀加工键槽③增大过盈配合处的轴径④螺纹尾部留有退刀槽⑤设置砂轮越程槽⑥轴上的圆角半径尽可能相同⑦轴的表面进行热处理。

其中有（①②⑦）能提高轴的疲劳强度7.按初估轴直径公式d 通常作为阶梯轴的（C）直径A．最大处 B.轴中间段 C.最小处8.同一根轴的不同轴段上，有两个或两个以上的键槽时，它们在轴上按下述( C)安排才合理互错开90° B 相互错开180° C 安排在轴的同一母线上三.改错题：1.指出图8.1中标号为1、2、3、4的结构是否合理？并在图中改正图8.112改正答案2.指出图8.2中轴的结构错误,并在图中改进(a)改正答案(b)3第九章轴承习题一、判断题：（正确的画“√”，错误的画“×”。

机械设计题库及答案(1)

6.产品样机试验完成后，为使设计达到最佳化，需对设计方案进行____及____评价工作。答案：技术，经济 7.产品开发性设计的核心是____及____设计工作。答案：功能设计，结构
8.机械零件的断裂是由于材料的____不足造成的，机械零件的变形过大是由于材料的____不足造成的。答案：强度，刚度三、简答题 1.简述机械零件的主要失效形式。答：机械零件的主要失效形式有：断裂﹑变形过大﹑振动过大和表面失效，表面失效又分为胶合失效﹑点蚀失效﹑磨损失效和塑性变形。
解：综合影响系数： K
k

1.76 0.78 0.95
2.38
将各个应力等效为材料的对称循环变应力：
ad1 K a1 m1 2.38 120 0.34 20 292.4 MPa ad 2 K a2 m2 2.38 110 0.34 20 268.6 MPa ad3 K a3 m3 2.38 90 0.34 20 221 MPa 因为 ad3 ＜ 1 ，对材料不起损伤作用，忽略不计。 (1) 用当量循环次数法
3．影响机械零件疲劳强度的因素影响机械零件疲劳强度的因素主要有三个：应力集中、绝对尺寸和表面状态。应力集中越大，零件的疲劳强度越低。在进行强度计算时，引入了应力集中系数 k 来考虑其影响。当零件的同一剖面有几个应力集中源时，只取其中（应力集中系数）最大的一个
用于疲劳强度计算。另外需要注意：材料的强度极限越高，对应力集中越敏感。零件的绝对尺寸越大，其疲劳强度越低。因为绝对尺寸越大，所隐含的缺陷就越多。用
i ad1

m
ni
ad1

9
1 10 7

(完整版)机械设计基础习题集及参考答案

2。铰链四杆机构存在曲柄的条件是最短杆与最长杆之和大于或等于其余两杆长度之和。（ )
3. 低副联接的三个构件不能组成机构，只能构成一个构件。 ( ）
4。机构处于死点位置时，机构中的从动件将出现自锁或运动不确定现象。( ）
5。极位夹角是从动件在两个极限位置时的夹角。（ )
6。在铰链四杆机构中，通过取不同构件作为机架,则可以分别得到曲柄摇杆机构、双曲柄机构和双摇杆机构。（ )
五、设计题
1. 设计过程详见参考教材22页，“已知连杆的两个位置设计四杆机构”的内容。
2。设计过程详见参考教材23页，“根据行程数比系数设计四杆机构”的内容。传动角和压力角的画法见参考教材15页的“二、压力角与传动角”内容。
第三章凸轮机构
一、判断题（正确 T，错误 F）
1. 凸轮机构出现自锁是由于驱动力小造成的. （）
2。凸轮机构是由、、三个基本构件组成的.
3。理论轮廓曲线相同而实际轮廓曲线不同的两个对心直动滚子从动件盘形凸轮机构,其从动件的运动规律是的。
4。凸轮轮廓形状由从动件的决定。
四、简答题
1。说明凸轮机构从动件常用运动规律、冲击特性及应用场合。
五、设计题
1。设计一对心直动尖顶从动件盘型凸轮。已知凸轮顺时针以等角速度ω1回转，凸轮基圆半径，从动件运动规律如图所示.(要求：写出作图步骤，保留作图痕迹）
2. 铰链四杆机构存在曲柄的必要条件是机构中最短杆与最长杆的长度之和小于或等于其余两杆长度之和。
铰链四杆机构的基本形式有 ①双曲柄机构——最短杆为机架;②曲柄摇杆机构--最短杆为连架杆；③双摇杆机构--最短杆为连杆。
3。图(1）为曲柄摇杆机构，原因，则说明该机构中存在曲柄，而最短杆又为连架杆。图（2)为双曲柄机构，原因 ,则说明该机构中存在曲柄，而最短杆又为机架。图（3）为双摇杆机构,原因，但是最短杆为连架杆.
