SZD-PT电压并列箱使用说明书_V3.0_20070130
电压互感器使用说明书
● 对本使用说明书的内容有不理解、疑问或不明之处，请向就近的营业所或工厂咨询。
● 我公司对本使用说明书中记载的内容享有所有权，在未经过我公司允许的情况下， 不得向第三者公开全部或部分内容。
基础螺栓安装螺栓紧固状态十分紧固一次接地侧端子紧固状态十分紧固端子箱气体泄漏不得有气体泄漏喷漆状态不得有涂层剥落端子箱内二次三次配线的状态不得形成短路回路二次三次电缆引出口的状态不得有水分浸入绝缘电阻1二次三次线圈大地间2二次三次线圈均在10m以上气体泄漏不得有气体泄漏耐压试验电气设备技术标准按第17不得有异常可加电压参照表1电压互感器使用说明书fn00379raccurategraspfivebigdevelopmentconceptrichconnotationadvocateinnovationadvocategreenthickplantopenadvancesharedputfivebigdevelopmentconceptimplementationxxxxxxxxconstructionspecificpracticeeffectiveimproveledeconomicdevelopmentnewnormallevelsecondwemuststriveimprovecapacityimplementpolicies1353
1
电压互感器使用说明书
安全上的注意
FN-00379R
● 为了安全使用本产品，请让具有丰富知识及技能的人员来操作使用。
● 使用之前，请熟读本使用说明书及其它相关资料，正确使用。 掌握设备的知识、安全情况，熟知注意事项后，再操作使用。
SZD-12双跳操作箱用户说明书_V3.1
SZD－12双跳操作箱使用说明书（V3.1）SZD-12双跳操作箱使用说明书版本V3.1危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。
对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
要用一个合适的电压检测设备来确认电压已切断。
在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容。
深圳市中电电力技术股份有限公司保留所有版权，包括专利许可权，实用模型的注册权或设计权。
我们已经检查了本手册关于描述硬件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1 概述 (1)2 性能参数 (1)2.1 工作环境条件 (1)2.2 额定工作电压 (1)2.3 接点输出容量 (1)2.4 绝缘性能 (1)2.5 耐湿热性能 (2)2.6 储存、运输极限环境温度 (2)2.7 电磁兼容性能 (2)2.8 机械性能 (2)2.8.1抗振动性能 (3)2.8.2抗冲击性能 (3)2.8.3抗碰撞性能 (3)3 工作原理 (3)3.1 组成元件 (3)3.2 联跳功能 (3)3.3 监控跳功能 (3)3.4 监控合功能 (3)3.5 手合功能 (4)3.6 重合闸功能 (4)3.7 防跳功能 (4)3.8 跳、合位置指示功能 (4)3.9 信号复归功能 (4)3.10 取消防跳功能 (4)4 操作使用 (4)4.1 接线要求 (4)4.2 面板指示灯与信号复位操作 (4)4.3 端子接线表 (5)5 服务承诺 (6)5.1 质量保证 (6)5.2 质保限制 (6)6 产品选型 (6)附图A 外形尺寸图 (7)附图B 面板图 (7)1. 前面板图 (7)2. 后面板图 (7)附图C 电路原理图 (8)1 概述SZD-12双跳操作箱是一种对断路器进行辅助操作，监视其运行状态，并实现保护装置与断路器的联系和配合的装置。
SZD-PT切换箱使用说明书
SZD-PT电压切换箱（V3.0）使用说明书深圳市中电电力技术有限公司地址：深圳市车公庙泰然工贸园201栋8楼西邮编：518040电话：(0755)83410291 83410292 83412949(总机)83423139 83423159 83423169 传真：(0755) 83410306http：//Email: sales@zdmarket@1 概述1.1 用途SZD-PT电压切换箱适用于在双母线接线方式的综合自动化系统中，保护绕组及测量绕组的电压重动及PT并列回路选用。
1.2 特点SZD-PT电压切换箱的切换回路采用了双位置继电器，在直流工作电压消失时，交流电压切换回路维持原工作状态，不会造成保护失压。
当两组电压先后都上电时，在前一组电还在的情况下，后一组电不能导致任意一个磁保持继电器动作。
1.3 使用环境·环境温度：－25℃～60℃·相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露。
最高温度为＋40℃时，平均最大相对湿度不超过50％。
·大气压力：大气压力80kPa～110kPa。
·使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。
·使用地点应具有防御雨、雪、风、沙、灰的措施。
2 额定的技术数据2.1 额定直流电压额定工作电压是220VDC，电压波动在－20％～＋10％额定值时，装置仍能正常工作。
2.2 功率消耗最大功耗小于20W，正常时小于10W。
2.3 动作时间和释放时间小于10ms。
2.4 输出接点容量出口继电器的可以长期接通容量220VDC@5A，220VAC@5A；能断开阻性负载220VDC@0.3A， 250VAC@5A；能断开感性负载220VDC@0.3A（间隔0.5秒，L/R = 40 ms）。
2.5 绝缘性能2.5.1 绝缘电阻·直流电压回路对机壳地的绝缘电阻>200MΩ。
PT二次并列操作
PT二次并列操作一.PT二次并列的概念：电压互感器的二次侧电压，提供保护、测量等装置使用，当一组PT停下时，需要使用该组PT二次电压的保护、测量装置仍要运行，因此，将二次侧并列，让正常运行的PT带停用PT的二次负载。
二.PT二次并列的条件：先并列一次，再并列二次否则一次侧电压不平衡,二次侧将产生较大环流,容易引起熔断器熔断,使保护失去电源。
电压互感器并列切换直流回路图将母联开关转为死开关避免母联开关误动，使另一段母线失去电压，造成保护误动或拒动当双母线接线的两组母线电压互感器只有一组运行时，应将两组母线硬联运行（可退出母联开关操作电源或用刀闸硬联两组母线）或者将所有运行元件倒至运行电压互感器所在的母线。
三.PT操作原则1).PT停电时必须先停二次侧后停一次侧（防止反充电），送电时先合一次侧后合二次侧，防止反送电危及设备安全。
2).两段PT二次并列时，一次必须先并列。
3）在倒换PT前必须先将PT并列运行。
（防止二次设备在PT倒换过程中失压，使保护及自动装置失去电压）4）PT有故障时严禁用刀闸拉合电压互感器。
四.PT常见异常现象1.本体、引线接头过热。
2.内部声音异常或有放电声体、引线接头过热。
3.本体渗漏油、油位过低。
4.互感器喷油、流胶或外壳开裂变形。
5.内部发出焦臭味、冒烟、着火。
6.套管破裂、放电，引线与外壳之间有火花。
7.二次空开连续跳开或熔断器连续熔断。
原因分析：因人为原因引起的各种二次回路短路。
保护及自动装置元件损坏，引起电压二次回路短路。
二次回路导线受潮、腐蚀及损伤而发生一相接地，及二相接地短路故障。
电压互感器内部存在着金属性短路，也会造成电压互感器二次回路短路。
低压保险熔断或二次空开跳闸时，运行人员应及时更换低压保险，或对二次空开试送一次。
若再次熔断或跳闸，则不应再更换或试送，应查明原因后再处理。
此时禁止进行两台TV二次的并列操作，防止将故障引入另一台TV。
8.高压侧熔断器熔断9.二次输出电压波动或异常。

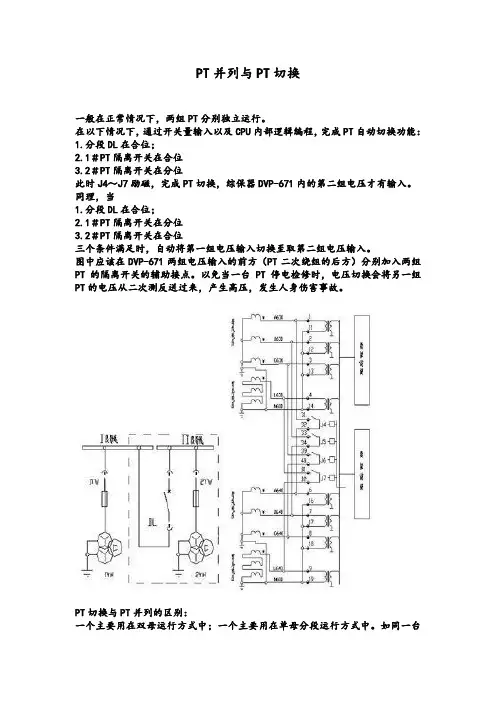

PT并列与PT切换
PT并列与PT切换一般在正常情况下，两组PT分别独立运行。
在以下情况下，通过开关量输入以及CPU内部逻辑编程，完成PT自动切换功能：1.分段DL在合位；2.1＃PT隔离开关在合位3.2＃PT隔离开关在分位此时J4～J7励磁，完成PT切换，综保器DVP-671内的第二组电压才有输入。
同理，当1.分段DL在合位；2.1＃PT隔离开关在分位3.2＃PT隔离开关在合位三个条件满足时，自动将第一组电压输入切换至取第二组电压输入。
图中应该在DVP-671两组电压输入的前方（PT二次绕组的后方）分别加入两组PT的隔离开关的辅助接点。
以免当一台PT停电检修时，电压切换会将另一组PT的电压从二次测反送过来，产生高压，发生人身伤害事故。
PT切换与PT并列的区别：一个主要用在双母运行方式中；一个主要用在单母分段运行方式中。
如同一台回路，通过隔离开关的切换，能够分别由不同的母线供电，此时，为双母运行方式。
如附件图中所示。
在双母运行方式时，由于计量、测量以及保护的需要，必须对电压进行切换。
切换模式是二选一，即两路电压输入，只有一路电压输出。
主要靠母线侧两把隔离开关的辅助接点进行切换。
而单母运行方式时，用的是PT自动并列。
主要考虑当一段母线PT检修时，该PT退出运行，而此时分段开关又处于合位时，可以用另一段母线的PT电压自动并列到测量、保护装置中检修状态中的PT输入端子上，这样才可以保证测量的准确性以及保护装置的正常运行。
一般来说，电气一次并列（即母联接通）电气二次亦要求并列，这样可以保证二次电压的质量，同时还可以在退出一个PT检修时而不影响另一段供电；同时，通过PT的并列来切换，是二次保护、测量、计量所用电压为一次设备所接母线的电压的保证；在具体操作上，要求并列时先并一次，合母联/分段开关，再将PT并列把手打在并列位置。
需要将母联/分段开关的两侧刀闸、开关接点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。
同期系统柜说明书
同期系统柜说明书目录第一章实验的基本要求 (1)一、实验前的准备 (1)二、实验的进行 (1)三、实验总结 (1)第二章微机自动准同期装置操作实验 (2)一、实验目的 (3)二、实验原理 (3)三、注意事项 (4)四、实验步骤 (4)第三章注意事项 (7)附录微机自动准同期装置使用说明书 (8)第一章实验的基本要求电力系统综合自动化实验平台的实验目的在于使学生掌握系统运行的原理及特性，学会通过故障运行现象及相关数据分析故障原因，并排除故障。
通过实验使学生能够根据实验目的、实验内容及测量数据，进行分析研究，得出必要结论，从而完成实验报告。
在整个实验过程中，必须集中精力，及时认真做好实验。
现按实验过程提出下列具体要求。
一、实验前的准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。
每次实验前都应该预习，才能对实验目的、步骤、结论和注意事项等做到心中有数，从而提高实验质量和效率。
预习应该做到：1.复习教课书有关章节内容，熟悉与本次实验相关的理论知识。
2.认真学习实验指导书，了解本次实验目的和内容，掌握实验原理和方法，明确实验过程中应注意的事项。
3.实验前应写好预习报告，其中应包括实验内容，实验步骤、数据记录表等，经教师检查确认做好了实验前的准备工作，方可开始实验。
认真做好实验前的准备工作，对于培养学生独立工作能力，提高实验质量等都是非常重要。
二、实验的进行在完成理论学习、实验预习等环节后，就可进入实验实施阶段。
实验时要做到以下几点：1.预习报告完整，熟悉设备实验开始前，指导老师要对学生的预习报告做检查，要求学生了解本次实验的目的、内容和方法，只有满足此要求后，方能允许实验。
指导老师要对实验设备做详细介绍，学生必须熟悉本次实验所用的各种设备，明确这些设备的功能与使用方法。
2.建立小组，合理分工每次实验都以小组为单位进行，每组人数可有老师安排，不少于3人。
实验进行中，机组的运行控制，数据记录等工作都应该有明确的分工，以保证实验操作协调，实验数据准确。
PCX操作箱及辅助装置(PT并列)说明书_V1.22_印刷
第5位 第6位
第7位
第8位
位 功能
机箱 结构
功能分类
装置类型 及适用的 场合
断路器 跳圈数量
功能回路 配置数量
是否带 非电量
交流电压切 换回路用继 电器型式
备用 （修改或 工程标识）
位 功能说
明
A 整层 4U 机箱
B 半层 4U 机箱
F 分相操作箱 L 线路保
S 三相操作箱 护
Q 交流电压切换 T 变压器
1.1 适用范围.......................................................................................................................................1 1.2 功能配置及型号 ..............................................................................................................................1 1.3 性能特点.......................................................................................................................................1 2 技术性能及指标...................................................................................................................................2 2.1 额定电气参数................................................................................................................................2 2.2 主要技术指标................................................................................................................................2 2.3 环境条件.......................................................................................................................................2 2.4 绝缘性能.......................................................................................................................................2 2.4.1 绝缘电阻.......................................................................................................................................2 2.4.2 介质强度 ......................................................................................................................................2 2.4.3 冲击电压 ......................................................................................................................................2 2.5 耐湿热性能 ...................................................................................................................................2 2.6 电磁兼容性能................................................................................................................................2 2.7 机械性能.......................................................................................................................................2 3 功能及原理..........................................................................................................................................4 3.1 PCX-BB.A-A 背板模件 ....................................................................................................................4 3.2 PCX-BB.B-A 背板模件 ....................................................................................................................4 3.3 PCX-MB.A-A 母板模件....................................................................................................................4 3.4 PCX-MB.B-A 母板模件....................................................................................................................4 3.5 PCX-VS.C-A 交流电压并列模件......................................................................................................4 3.6 PCX-VS.D-A 交流电压并列模件......................................................................................................4 3.7 PCX-VS.G-A 交流电压并列模件......................................................................................................5 3.8 PCX-VS.H-A 交流电压并列模件......................................................................................................5 3.9 DVR-G-100-3 过压继电器模件 ........................................................................................................5 3.10 DVR-Q-100-3 欠压继电器模件 ......................................................................................................7 4 典型配置 ...............................................................................................................................................8 5 订货须知及其他 ..................................................................................................................................12 6 附图 .....................................................................................................................................................13
箱变使用说明书
箱变、开闭所操作维护说明说一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。
电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。
2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
3、用户不准改变箱变原结构，否则将失去保修资格。
4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。
5、高压倒闸操作必须由两人进行，带绝缘手套。
为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。
6、严禁随意打开高压柜、电缆柜、需要打开时必须确认柜内带电部分已无电压。
7、安全技术措施⑴停电按规定断开各负荷开关及检修段上级负荷开关。
⑵验电使用相应电压等级验电器在停电设备进出线地侧进行验电，确认已无电压。
⑶放电使用符合规定的接地线进行各相放电。
接地线，各相短路并接地。
在一经合闸就可送电到检修点的开关上悬挂“禁止合闸，有人工作”标示牌。
8、各开关操作顺序为：（以开关说明书或开关上标示牌说明为准）⑴送电：（高压负荷开关：FN12-12为例）：关闭柜门，转动框门门锁扣住柜门。
将操作杆插入接地开关操作孔内。
按标示转动至接地开关分闸，这时柜门应锁住不能开。
将操作杆插入负荷开关操作孔内。
按标示转动至负荷开关合闸，这时可听见变压器有轻微响声，说明高压已送电。
⑵停电将操作杆插入负荷开关操作孔内，按标示转动至负荷开关分闸。
观察开关隔离断口以分开，确认负荷开关断开后，系统已无电压。
将操作杆插入接地开关操作孔内按标示转动至接地开关合闸。
注意这时负荷开关进线端仍有高压电，如需进入高压开关柜内仍需进线电缆停电。
⑶本箱变低压配电系统接地制式为：TN-C接地系统。
根据系统特点：N线中不得装熔断器。
负荷开关不得使用四极断路器，如必须使用时，其操作应：①合闸：先合四极断路器，在合上下端分开关。
②分闸：先合下端分开关，在断四极断路器。
小电工讲PT并列
小电工讲PT并列伦家今天要说PT并列！要不是看在你当了米国总统的份儿上我才懒得告诉你呢今天我就给你掰扯掰扯我国的PT并列切换咱们先聊聊最蓝的——PT并列这是PT并列吗？有两段母线的时候，每段母线对应一台PT当PT1因为各种原因，退出运行了（1G刀闸断开）保护装置此时在悠哉悠哉的运行呢突然发现电压没了，肯定会爆出一句“这TM怎么了，我要不要跳”之类的文雅句子本来系统稳定运行没毛病却给继保添堵捣乱造恐慌为了防止这种情况发生需要用PT2来维持两段母线上的保护电压这一过程就叫做PT并列PT并列是怎么实现的呢？（一般我自己能问的问题我都不求别人）来跟着我念个口诀，一次并，一次并一次并完，二次并二次并，二次并二次并完，二次并二次并，二次并二次并完，二次并...首先要一次完成并列PT1检修那么首先合3G刀闸、4G刀闸两把刀闸然后合FDL（分段开关）这样一次系统就完成并列了下面该轮到二次并了我们要再重复一下并列的意义是什么就是在某一段母线PT检修时另一段母线PT可以继续为保护装置提供保护电压大体过程是酱紫的一次刀闸及开关的辅助接点串接到二次并列回路中用辅助接点来控制重动继电器励磁与否然后这些继电器就可以完成并列功能啦...来，看个图，咱们细细的说正常情况下I母PT刀闸在合位II母PT刀闸在合位分段开关及刀闸在分位此时重动继电器1、2吸合重动继电器3断开那么I母电压从U1D1输入后将从1U1D1输出II 母电压从U2D1输入后将从1U4D3输出每段母线的PT分别给自己的装置送遥测信息（注意看红色箭头）如果此时，I母PT检修U1D1将没有输入因此，1U1D1也将没有输出保护装置就懵逼了此时，只需要重动继电器3吸合由II母电压输入到1U1D1即可小特，你这个问题问的好啊我们通过一次刀闸开关的辅助接点完成这样的控制I母PT刀闸合闸后辅助接点1G的常开接点闭合常闭接点断开此时1ZJ1、1ZJ5励磁然后，上面图中的1ZJ1-1、1ZJ5-2（重动继电器1的位置）吸合如此I母PT的电压量就可以输入后输出啦II 母PT电压输入输出的过程同I母由于此时I母PT、II母PT正常运行不存在并列因此I、II母直接不产生相互影响如果某PT检修，一次设备完成并列后也就是母联开关合上，两把母联刀闸也合上继电器怎么办呢？请结合这个图自己来解答一下以你这总统的智商我相信你能行怕怕...我还以为是...亲爱的你们留言来说说这个过程吧继续来聊第二蓝的——PT切换这样就把PT切了吗？PT 并列是针对有分段的母线说的PT切换是针对双母线而言的比如某线路此时挂接在I母线上保护装置电压应该采集I母PT的电压因为某些原因切换到II母线上运行此时就应该采集II母线电压自动完成以上电压切换采集的就叫做电压切换啦噗...一口气说了好多，让我喘口气先至于原理嘛就简单的多了请看图1G刀闸合位，2G刀闸分位此时ZJ1励磁ZJ1-1吸合，输出电压Ua由Ua1提供反之输出电压由Ua2提供表酱紫，论当总统，我只服你们！来吧，各位别忘了上面小电工的问题一次完成并列后，相应的继电器如何动作呢？小电工又要发福利啦！小电工看心情从留言回答上述问题的淀粉中随机抽取3名获奖者送给你们一份神秘大奖哟你不留言，还在等什么？小电工敢来凑双11的热闹奖品就一定不会差！哼~深瑞小电工投稿:。
PCX操作箱及辅助装置(PT并列)说明书_V1.22_印刷
产品说明书版本修改记录表
10
987源自6543
2
V1.22
双位置电压并列总电原理图 1 更换、增加模件
1
V1.12
增加分相操作箱，说明书按功能区分
序号 说明书版本号
修改摘要
软件版本号
2012.10.26 2011.11.16 修改日期
* 技术支持
电话：（025）51183082 传真：（025）51183077
国电南自 GB/T 14285-2006
PCX 操作箱及辅助装置 （PT 并列）
说明书
国电南京自动化股份有限公司
GUODIAN NANJING AUTOMATION CO.，LTD.
版本声明
本说明书适用于 PCX 操作箱及辅助装置(PT 并列)V1.22 版本 1．软件
本装置无软件
2．硬件 本装置由交流电压并列、欠压继电器、过压继电器等模件组成。
P PT 并列
保护
J 其他（JDX 等） 无此位功
C 纯非电量保护 能的填 0
2 双跳圈
1 单跳圈 无此位功 能的填 0
5 路（侧） 4 路（侧） 3 路（侧） 2 路（侧） 1 路（侧）
1 带非 电量
无此位 功能的 填0
1 单位置
2 双位置 无此位功能 的填 0
无此位功 能的填 0
说明：PCX 操作箱及辅助装置由一系列不同配置的装置构成，包括线路、变压器保护的分相及三相操作箱，电压切换及
·概述·
1 概述 1.1 适用范围
本装置适用于主接线为单母分段接线方式的变电所，可作为分段电压互感器二次电压切换用。
1.2 功能配置及型号
PCX 操作箱及辅助装置型谱表 一、 型谱中编码组成
SZD-11三相操作箱用户说明书_V3.1
SZD－11三相操作箱使用说明书（V3.1）目 录1 概述 (1)2 性能参数 (1)2.1工作环境条件 (1)2.2工作额定电压值 (1)2.3输出接点容量 (1)2.4技术要求 (1)2.5绝缘性能 (1)2.6耐湿热性能（交变湿热试验） (2)2.7机械性能 (2)2.8温度贮存性能 (2)2.9电磁兼容性能 (2)3 工作原理 (3)3.1 组成元件 (3)3.2保护跳（KCO） (3)3.3重合闸继电器回路(KRC) (3)3.4跳闸继电器（KOF） (3)3.5合闸继电器（KO） (3)3.6防跳继电器(KCF) (3)3.7跳、合位置继电器（KCT、KCC） (4)3.8信号复归 (4)3.9跳线功能 (4)3.10NC节点无定义 (4)4 操作使用 (4)4.1接线要求 (4)4.2面板指示灯与信号复位操作 (4)4.3.端子接线表 (4)4.4保护跳功能 (5)4.5跳闸功能 (6)4.6合闸功能 (6)4.7重合闸功能 (6)4.8复位 (6)4.9跳线 (6)4.10NC端子是无定义的空位 (6)5 服务承诺 (6)5.1质量保证 (6)5.2质保限制 (6)附图A 外形尺寸图 (7)附图B 面板图 (8)附图C 电路原理图 (9)附录D 修订记录 (10)1概述SZD-11三相操作箱主要用于变、配电综合自动化供电系统中，作为对断路器(或开关)操作的辅助控制装置，实现对断路器进行辅助操作和监视其运行状态的功能。
装置原理接线满足《高压线路继电器保护装置统一设计》工作组提出的《三相操作箱统一设计说明》的要求和符合电力工业部反事故措施的规定。
本操作箱选用新型大功率电磁继电器和高性能电阻、电容，保证了操作箱运行的可靠性和稳定性。
主要功能有:1) 重合闸2) 外接保护跳闸功能3) 远方和手动跳合断路器4) 断路器开关位置状态监视5) 合闸时防跳功能6) 跳、合闸回路完好性监视2性能参数2.1 工作环境条件1) 环境温度：－25℃～＋70℃2) 相对湿度：5％～95％3) 大气压力：86kpa～106kpa(海拔高度2500m以下)2.2 工作额定电压值220VDC或110VDC2.3 输出接点容量1) 长期接通容量： 220VDC@5A，220VAC@5A2) 断开阻性负载能力： 220VDC@0.3A， 250VAC@5A3) 断开感性负载能力： 220VDC@0.3A（间隔0.5秒，L/R = 40 ms）2.4 技术要求1) 当直流电源电压在80％～110％范围内变化时，装置能正常工作。
PT并列装置操作规程
能源站PT柜及并列装置操作规程一#1 PT柜操作（运行方式：母联柜8AH00A 合闸状态时）退出PT操作：1 退8AH00A 母联柜“保护跳闸压板”；2将8AH02柜并列装置投入开关APT拨到“1切换”位置；3确认8AH02柜9201装置的LV1、LV2 、LV3均亮，可拉开#1 PT刀闸。
投运PT操作：1确认8AH02柜9201装置的LV1、LV3均亮，合闸#1 PT刀闸。
2确认8AH02柜9201装置的LV1、LV2 、LV3均亮，将8AH02柜并列装置投入开关APT拨到“0退出”位置；3 确认8AH00A 母联柜保护装置无告警后恢复“保护跳闸压板”，若有告警先复位再恢复保护压板。
二#2PT柜操作（运行方式：母联柜8AH00A 合闸状态时）退出PT操作：1 将8AH02柜并列装置投入开关APT拨到“1切换”位置；2 确认8AH02柜9201装置的LV1、LV2 、LV3均亮后，可摇出#2 PT。
投运PT操作：1确认8AH02柜9201装置的LV2 、LV3均亮，推入#2PT至工作位。
2确认8AH02柜9201装置的LV1、LV2 、LV3均亮，将8AH02柜并列装置投入开关APT拨到“0退出”位置；三#2PT柜操作（运行方式：母联柜8AH00A 分闸8AH00B合闸状态时）退出PT操作：1 将8AH18柜并列装置投入开关APT拨到“1切换”位置；2 确认8AH18柜9201装置的LV1、LV2 、LV3均亮后，可摇出#2 PT。
投运PT操作：1确认8AH18柜9201装置的LV1 、LV3均亮，推入#2PT至工作位。
2确认8AH18柜9201装置的LV1、LV2 、LV3均亮，将8AH02柜并列装置投入开关APT拨到“0退出”位置。
四#3PT柜操作（运行方式：8AH00B分闸状态时）退出PT操作：1 退出III母线上所有进出线开关“保护跳闸压板”；2 确认8AH18柜9201装置的LV1、LV2均亮后，可摇出#3 PT。
PT低压柜操作说明
P T低压柜操作说明(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除威胜电气有限公司8PT低压柜操作说明书目录一、开关柜主要性能参数....................................... 错误!未指定书签。
二、操作规程................................................. 错误!未指定书签。
1、开关柜的操作.............................................. 错误!未指定书签。
1.1断路器柜的操作....................................... 错误!未指定书签。
1.2储能弹簧的储能....................................... 错误!未指定书签。
2、抽屉柜的操作.............................................. 错误!未指定书签。
三、维护..................................................... 错误!未指定书签。
3.1?检查................................................ 错误!未指定书签。
3.2?保养................................................ 错误!未指定书签。
一、开关柜主要性能参数二、操作规程1、开关柜的操作1.1断路器柜的操作1.1.2抽出式断路器的准备往导向框架中装入断路器1、检查断路器位置指示器，确保显示的是DISCON，否则断路器将不能被放入。
2、抽出导轨。
3、将断路器放入导向框架中。
4、推到断开位置。
5、关闭柜门1.1.3松开摇查手柄/退出摇进手柄1、断开断路器2、前推摇进机构3、拉出手柄4、将控制杠杆抬起，并维持5、退出摇进机构1.1.4将断路器摇入连接位置1.1.5插入摇进手柄注意：不要将摇柄转到超出挡块的位置！否则会损坏摇进机构。
YQX-12P(PS)PT并列装置说明书_V2.0
国电南自Q/GDNZ.J.01.92-2001标准备案号：2309- 2001YQX-12P(PS)PT并列装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDYQX-12P(PS)PT并列装置说明书V ：2.0国电南京自动化股份有限公司2004年11月版本声明本说明书适用于YQX-12P(PS) PT并列装置V2.0版本1．软件本装置无软件2．硬件本装置由重动模件、并列模件、母板模件构成;重动、并列模件包括保持和非保持两种版本。
产品说明书版本修改记录表10987654321 V2.0序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183131传真：（025）51183144*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符目录版本声明1 概述 (1)1.1适用范围 (1)1.2 功能配置及型号 (1)2 技术性能及指标 (2)3 功能及原理 (3)4 订货须知及其他 (4)5 附图 (5)附图1. YQX-12P 装置面板图 (5)附图2. YQX-12PS装置面板图 (6)附图3. YQX-12P装置PT重动分板电原理 (7)附图4. YQX-12P装置PT并列分板电原理 (8)附图5. YQX-12PS装置PT重动分板电原理 (9)附图6. YQX-12PS装置PT并列分板电原理 (10)附图7. YQX-12P（PS）装置母板分板电原理图 (11)附图8. YQX-12P装置总电原理图 (12)附图9. YQX-12P装置总电原理图 (13)附图10. YQX-12P装置背板端子 (14)附图11. YQX-12PS装置背板端子 (15)附图12. YQX-12P（PS）装置开孔尺寸 (16)1 概述1.1 适用范围本装置适用于主接线为单母分段接线方式的变电所，可作为分段电压互感器二次电压切换用。
自-自动并机柜操作说明书
自动并机柜说明自动并机柜说明概述自动同步并机系统将两台或两台以上的发电机通过自动同步装置同步于同一汇流母排。
机组所带功率通过自动功率分配器来自动调节机组所带的功率。
一、发电机并列运行的条件1.待并发电机的电压有效值Ｕf与另一台机组的电压有效值U相等或接近相等，允许相差±５％的额定电压值。
待并发电机的电压有效值Uf，与另一台机组的电压有效值U之间的压差ΔＵ,若在允许范围内，所引起的无功冲击电流是允许的。
否则ΔＵ越大，冲击电流越大，这个过程相当于发电机的突然短2．待并发电机的频率ff应与另一路。
因此,必须调整两者间的电压，使其接近相等后才可并列。
ﻫ台机组的频率ｆ相等，但允许相差±0.05～0.１周/秒以内。
若两者频率不等，则会产生有功冲击电流，其结果使发电机转速增加或减小,导致发电机轴产生振动。
如果周波相差超出允许值而且较大，将导致转子磁极和定子磁极间的相对速度过大，相互之间不易拉住,容易失步。
因此,在待并发电机并列时,必须调整频率到允许范围内。
3.待并发电机电压的相位与另一台机组电压的相位相同,即相角相同。
ﻫ在发电机并列时，如果两个电压的相位不一致，由此而产生的冲击电流可能达到额定电流的2０~30倍,所以是非常危险的。
冲击电流可分解为有功分量和无功分量,有功电流的冲击不仅要加重发电机的负担,还有可能使发动机受到很大的机械应力，这样非但不能把待并发电机拉入同步,而且可能使其它并列运行的发电机失去同步。
ﻫ在采用准同期并列时,发电机的冲击电流很小。
所以,一般应将相角差控制在10º以内,此时的冲击电流约为发电机额定电流的0.5倍。
４.待并发电机电压的相序必须与电网电压的相序一致。
5.待并发电机电压的波形应与电网电压的波形一致。
以上条件中第4项关于相序的问题,要求在安装发电机的时候，根据发电机规定的转向，确定好发电机的相序而得到满足。
所以在以后的并列过程中，相序问题就不必考虑了。
详解智能变电站PT二次回路及并列原理-精品文档
详解智能变电站PT二次回路及并列原理-精品文档详解智能变电站PT二次回路及并列原理背景随着宜昌地区电网中智能变电站的数量不断增加，智能变电站中PT二次回路应用越来越广泛，于是我们就对其并列原理做一个简要的分析。
1 常规变电站母线PT二次回路及并列原理双母线或单母线分段主接线方式，当其中一段母线电压互感器发生故障并停用时，为保证其电压小母线上的电压不间断，必须由另一段母线PT接入待停运的电压小母线。
只有当母联（分段）断路器QF 和隔离开关1QS与2QS均在闭合的情况下，才允许二次并列。
当切换开关61QK置于“允许并列”位置（就地并列）时，其触点①②接通，触点③④和⑤⑥断开，双位置继电器KM5动作，其触点KM5B、KM5C接通开放中间继电器KM1、KM2、KM3、KM4，其触点KM1B、KM1C、KM2B、KM2C、KM3B、KM3C、KM4B、KM4C 闭合将两段母线PT二次回路并联，此后才允许退出待停母线PT。
若假设I母PT停运，二次并列，则I母PT二次快分开关下侧，可测量到II母PT并列过来的电压（通过二次电缆连接），属于模拟量并列。
2 智能变电站PT二次回路及并列原理（以220kV远安变电站为例）远安变220kV母线采用双母线接线方式，设有专用母联断路器。
220kV母线PT分为I舱和II 舱，每个舱均有I，II母模拟电压送入，这点与常规变电站不同。
常规变电站的两段母线分别对应两个PT端子箱，在正常运行的情况下（PT二次未并列），I母PT端子箱内只有I母PT的二次电压（模拟电压）输入，不会输入II母模拟电压。
现在我们对照远安变220kV母线PT I、II舱的端子排图和二次空开来详细说明智能变电站PT二次回路及并列原理。
（1）I母PT二次电缆首先从PT二次绕组出来，接入I舱的端子排，再经过9个二次快分关。
（2）经过9个二次快分开关后，二次电缆接入到I母PT刀闸机构箱，经过I母PT刀闸的辅助接点串联（当I母PT刀闸拉开后，I母PT二次回路会自动断开），再分为三路电缆ICK（I 母测量、计量电压）至I舱、IBHI（I母保护电压）至I舱、IBHII （I母保护电压）至II舱。
ODES RUS-23A PT并列继电器 说明书
技术参数技术参数规格型号规格型号●该模块可用于单母分段、桥接线，电压操作回路，当两个PT 中有一个故障或检修时，实行并列操作。
●并列操作的条件：1、分段开关两侧G1,G2闭合；2、分段开关DL 合闸；3、手动并列开关处于并列位置。
● 额定输入电压:DC220V/110V● 输出接点容量:信号回路接点载流容量8A 电压回路接点载流容量 8A 信号回路接点断弧容量 60W （DC220V ） ● 动作时间：动作线圈≤5ms 复归线圈≤10ms ● 返回时间：≤10ms● 动作电压：55％～70％UN● 考虑到屏柜内部的有限空间，继电器的端子可以直接接电缆出线。
可以减少屏柜端子的数量，简化接线，降低成本。
● 用于PT 并列操作，可单独使用。
●产品在设计过程中始终与工程生产和现场情况相结合,适当的增加了空端子,以便于现场的电缆接线和组屏过程中转接。
● 绝缘电阻：继电器的电源和接点之间：电源与外壳之间以及接点与外壳之间用开路电压1000V 的兆欧表测量绝缘电阻，正常试验大气压条件下各等级的各回路绝缘电阻＞100MΩ ● 介质强度:继电器的电源和接点之间：电源与外壳之间以及接点与外壳之间能承受频率为50Hz,电压为2000V 历时1分钟的工频耐压试验，无击穿、无闪络及无元器件损坏现象。
● 环境温度：工作：-20℃～+55℃ 存贮：-20℃～+70℃电路原理图解 电路原理图解系统接线图系统接线图((PT 并列接点联系图并列接点联系图））典型型号典型型号本模块主要由GZJ 和BLJ 两组继电器模块组成。
其中,GZJ 为母联开关隔离刀闸辅助接点重动继电器；BLJ 为交流电压并列继电器。
母联开关G1、G2分别起动两路GZJ ,其接点串联后串入BLJ 的启动回路。
断路器合闸位置辅助接点和两路分别由G1、G2启动的GZJ 的接点串联后启动,其接点至PT 二次交流电压并列。
为提高装置的可靠性,在装置内部,BLJ 由不同继电器的两付接点并列而成。
交流列头柜使用说明书
通过 ▲ ▼ 可调整机房的号码 确认 键保存当前设置，并返回到功能设置主菜单 清除/取消 键不保存当前设置，并返回到功能设置主菜单
7.2.2 机柜编号 功能
机柜编号设置 【15】
通过 ▲ ▼ 可调整机房的号码 确认 键保存当前设置，并返回到功能设置主菜单 清除/取消 键不保存当前设置，并返回到功能设置主菜单
用方式时，该路进入正常工作模式，当支路设定为屏蔽方式时，系统对该
支路不做任何处理
支路状态设置 ▲ 主用
备用
通过 ▲ ▼ 选择相应的菜单项
按 确认
图 4（柜体底部）
深圳日海通讯技术股份有限公司
图 5（柜体顶部）
6
DPF88 交流电源分配列柜使用说明书
4.用户接线
4.1 用户进线 4 根（或 2 根）交流电源线由机柜顶部进入后(对于下走线方式则由机柜底部
进入)，经进线扎线板组件进行绑扎（需先拆下假面板），再将电源电线引至总开 关前的窥口铜接线端头连接（需先取下假面板），如图 5(上走线)及图 6(下走线);
≤36
4A,6A, 10A,16A, 20A,25A, 32A,40A, 50A,63A
≤36
上进上出 下进下出 2000X600X300
上进上出 下进下出
上进上出 下进下出 2200X600X300
上进上出 下进下出
3.安装
3.1 打开包装木箱，清点箱内物品； 3.2 取掉机柜内最上部和最下部两块假面板，以便机柜顶部和底部的固定； 3.4 按图 4 所示尺寸，在选定机房安装位置的地面上钻四个底孔（孔的大小与深 度按膨胀螺母组合件而定），用 4 个膨胀螺母组合件（X，U，YQC-10）将机柜 底部固定在地面上； 3.5 按图 5 所示尺寸，通过 2 个 L 型固定支架组件（SS6.150.364），将机柜顶部 与机房内上走线架相固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SZD－PT电压并列箱
（V3.0）
使用说明书
深圳市中电电力技术有限公司
地址：深圳市车公庙泰然工贸园201栋8楼西
邮编：518040
电话：(0755) 83410291 83410292(客户部)
(0755) 83423159(16线)
传真：(0755) 83412949 83410306
Email：zdmarket@
Website: /
危险和警告
本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险
⏹设备只能由取得资格的工作人员才能进行安装和维护。
⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次
绕组。
⏹要用一个合适的电压检测设备来确认电压已切断。
⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
⏹设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容。
深圳市中电电力技术有限公司保留所有版权，包括专利许可权，实用模型的注册权或设计权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录
1概述 (1)
2性能参数 (1)
2.1工作环境条件 (1)
2.2额定工作电压 (1)
2.3 输出接点容量与电寿命 (1)
2.4 技术要求 (1)
2.5 绝缘性能 (1)
2.6 耐湿热性能 (2)
2.7 机械性能 (2)
2.8 温度贮存性能 (2)
2.9 电磁兼容性能 (2)
3工作原理 (3)
3.1组成元件 (3)
3.2功能说明 (3)
4操作使用 (3)
4.1接线要求 (3)
4.2面板指示灯 (3)
4.3端子接线表 (3)
4.4功能说明 (4)
5产品型号 (4)
6服务承诺 (4)
6.1质量保证 (4)
6.2质保限制 (4)
附A：外形尺寸图 (5)
附B：面板图 (6)
B.1 前面板示意图 (6)
B.2 后面板示意图 (6)
附C 电路原理图 (7)
1概述
SZD－PT电压并列箱适用于供电网络为单母线分段情况下，两段母线并列后的二次电压并列的接线方式中，具有并列和解列功能。
装置原理接线符合电力工业部反事故措施的规定。
本PT并列箱选用新型大功率电磁继电器,保证了PT并列箱运行的可靠性和稳定性。
2性能参数
2.1工作环境条件
a) 环境温度：－25℃～＋70℃；
b) 相对湿度：5％～95％；
c) 大气压力：86kpa～106kpa(海拔高度2500m以下)。
2.2额定工作电压
220VDC 或110VDC
2.3 输出接点容量与电寿命
a) 接通容量： 220VDC感性负载，τ＝5mS，6A，不断弧10000次
b) 循环容量： 220VDC感性负载，τ＝5mS，接通，断开50W 100000次
220VAC感性负载，COSφ＝0.4，接通，断开250VA 100000次
220VAC阻性负载，接通，断开6A 100000次
2.4 技术要求
当电源电压在80％～120％范围内变化时，装置能正常工作。
2.5 绝缘性能
a)介质强度
装置能承受下表所示的耐压试验，无击穿或闪络现象
b)绝缘电阻
装置满足下列部位绝缘电阻检验要求
c)冲击电压试验
在正常试验大气条件下，装置的直流电源输入回路、控制回路对地，以及回路之间，能承受1.2/50μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，装置应无绝缘损坏。
2.6 耐湿热性能
装置能承受GB-T/7261-2000第21章规定的湿热试验。
最高温度为+40℃，最大湿度95%，试验时间为48小时，每一周期历时24小时的交变湿热试验，在试验结束前2小时内，根据本说明书2.5的要求，测量各导电电路对外露非带电金属部分及外壳之间、电器上无凉席的各回路之间的绝缘电阻值应不小于1.5 MΩ，介质强度应不低于本说明书2.5的规定，介质强度试验电压幅值的75%。
2.7 机械性能
符合GB/T 15145-1994中3.12、3.13及3.14的规定。
2.8 温度贮存性能
装置的贮存、运输及安装允许的环境温度为-25℃～+70℃，在不施加任何激励量的条件下，不出现不可逆变化。
温度恢复后，装置性能应满足本标准的要求。
2.9 电磁兼容性能
a)承受静电放电干扰能力
装置能承受GB/T14598.14-1998中规定的严酷等级为3级的静电放电干扰。
b)承受辐射电磁场干扰能力
装置能承受GB/T14598.9-1995中规定的严酷等级为10v/m的辐射电磁场干扰。
c)承受快速瞬变干扰能力
装置能承受GB/T14598.10-1996中规定的严酷等级为3级的快速瞬变干扰。
(d)浪涌冲击抗扰度试验
装置能承受GB/T17262.5-1999中规定的严酷等级为3级的浪涌冲击场干扰。
e)工频磁场抗扰度试验
装置能承受GB/T17626.8-1998中25.7中规定的严酷等级为4级的工频磁场干扰。
3工作原理
3.1组成元件
1YQJ2,1YQJ3,1YQJ4为双线圈双位置电磁继电器。
3.2功能说明
参见后面板端子图(见附图B.2)和电路原理图(见附图C)
当需要并列时，继电器1YQJ2－1YQJ4的开关动作，达到并列的目的，并且在工作电压消失后仍然能够自保持；当PT恢复正常，继电器1YQJ2－1YQJ4复位，开关断开。
4操作使用
4.1接线要求
a)需要按照装置的背面端子进行正确接线
b)装置应当可靠接地（NGD）
4.2面板指示灯
装置的并列功能启动时，面板“并列”指示灯绿灯亮，解列后“解列”指示灯红灯亮。
4.3端子接线表
4.4功能说明
a)并列： A22端子为并列启动信号入口，启动后回路中的3个继电器（1YQJ2—1YQJ4）动作，其10个接点（测量PT、保护PT、信号回路和3U0）闭合，前面板“并列”绿灯亮，并自保持。
b)解列：A23端子（复位）为解列信号入口，启动后回路中的3个继电器（1YQJ2—1YQJ4）动作解列后，以上十组节点断开，前面板“并列”绿灯灭，同时“解列”红灯亮。
5产品型号
6服务承诺
6.1质量保证
所有公司售给用户的装置，在售给用户之日起10年内，对其因设计、材料和工艺缺陷引起的故障实行免费质量保证。
如经认定产品符合上述质保条件，将免费修复和更换。
本公司可能要求用户将装置寄回生产厂，以确认该装置是否属于免费质保范围，并修复装置。
6.2质保限制
以下装置的问题不属免费质保范围：
a)由于不正确的安装、使用、存储引起的损坏;
b)超出产品规定的非正常操作和应用条件;
c)由非本公司授权的机构或人修理的装置;
d)超出免费质保年限的装置。
附A：外形尺寸图
附B：面板图
B.1 前面板示意图
B.2 后面板示意图
附C 电路原理图。
