计算机网络课程设计报告小型局域网的实现

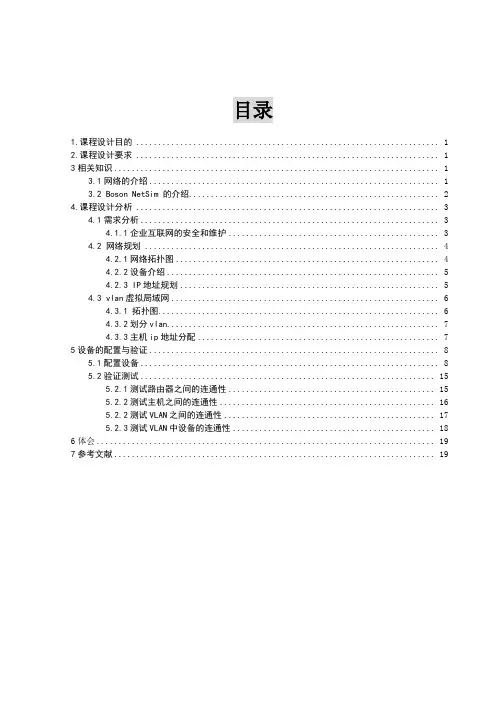

计算机网络课程设计报告小型局域网的实现公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]目录1.课程设计目的 .......................................................2.课程设计要求 ....................................................... 3相关知识............................................................ 网络的介绍 ........................................................... Boson NetSim 的介绍 .................................................4.课程设计分析 ....................................................... 需求分析 ............................................................. 企业互联网的安全和维护 ............................................... 网络规划 ............................................................ 网络拓扑图 ........................................................... 设备介绍 ............................................................. IP地址规划.......................................................... vlan虚拟局域网...................................................... 拓扑图 .............................................................. 划分vlan ............................................................. 主机ip地址分配 ...................................................... 5设备的配置与验证.................................................... 配置设备 ............................................................. 验证测试 ............................................................. 测试路由器之间的连通性 ...............................................测试主机之间的连通性 ................................................. 测试VLAN之间的连通性 ................................................ 测试VLAN中设备的连通性 .............................................. 6体会................................................................ 7参考文献............................................................小型互联网设计1.课程设计目的（1）加深对计算机网络基本理论知识的理解。

（2）用BOSON软件实现小型互连网的综合设计。

（3）培养独立开展科研的能力和配置能力。

（4）掌握基本小型互连网的结构及其在模式识别中的应用。

2.课程设计要求（1）掌握课程设计的相关知识、概念清晰。

（2）程序设计合理、能够正确运行。

（3）查阅资料，根据用户需求，掌握小型互连网的设计方法。

（4）熟练掌握CISCO路由器、交换机及PC及机的基本配置命令。

（5）用掌握的CISCO基本配置命令调试通整个网络。

（至少要有两个LAN 一个WAN，网间设备之间能互通）。

（6）配置一个虚拟LAN。

3相关知识网络的介绍局域网（Local Area Network），简称LAN，是指在某一区域内由多台计算机互联成的计算机组。

“某一区域”指的是同一办公室、同一建筑物、同一公司和同一学校等，一般是方圆几千米以内。

局域网可以实现文件管理、应用软件共享、打印机共享、(扫描仪共享(注：扫描仪不能共享）)工作组内的日程安排、电子邮件和传真通信服务等功能。

局域网是封闭型的，可以由办公室内的两台计算机组成，也可以由一个公司内的上千台计算机组成。

网广域网（WAN，Wide Area Network）也称远程网。

通常跨接很大的物理范围，所覆盖的范围从几十公里到几千公里，它能连接多个城市或国家，提供远距离通信，星城国际性的远程网络。

广域网的通信子网主要使用分组交换技术。

广域网的通信子网可以利用公用分组交换、卫星通信网和无线分组交换网，它将分布在不同地区的局域网或计算机系统互连起来，达到资源共享的目的。

广域网的特点：1、适应大容量与突发性通信的要求；2、适应综合业务服务的要求；3、开放的设备接口与规范化的协议；通常广域网的数据传输速率比局域网低，而信号的传播延迟却比局域网要大得多。

广域网的典型速率是从56kbps到155Mbps，现在已有622Mbps、Gbps甚至更高速率的广域网；传播延迟可从几毫秒到几百毫秒（使用卫星信道时）。

VLAN即虚拟网络，VLAN的划分有三种方式：基于端口（Port）、基于MAC地址和基于IP地址。

通过划分虚拟网，可以把广播限制在各个虚拟网的范围内，从而减少整个网络范围内广播包的传输，提高了网络的传输效率；同时各虚拟网之间不能直接进行通讯，而必须通过路由器转发，为高级的安全控制提供了可能，增强了网络的安全性。

Boson NetSim 的介绍Boson NetSim 是Boson公司推出了一款Cisco路由器、交换机模拟程序。

它的出现给那些正在准备CCNA、CCNP 考试却苦于没有实验设备、实验环境的备考者提供了实践练习的有力环境。

本文以较新的Boson NetSim for CCNP 为例，从入门开始讲解，一步步地帮助大家彻底掌握其所有功能。

主要介BosonNetSim 的两个组成部分：实验拓扑图设计软件（Boson Network Designer）和实验环境模拟器（Boson NetSim ）的使用方法和技巧。

4.课程设计分析需求分析（1）该公司分为南和北两个园区。

南园区是技术研发，北园区是产品销售。

南园区有两个部门,专管技术研发的IT部门和IT研发管理部门,每个部门各有两个办公室,每个办公室各分配一台主机,用来访问公司的内部信息和资料。

北园区有两个部门,专管产品的销售与售后和售前的服务,这两个部门各有两个子部门,每个部门各配一台主机,用来查询客户信息和产品信息。

（2）网络规模的建立以合理,周到为原则;组成一个覆盖公司南北园区的各部门的整体网络,并保障日后需要时, 一定规模的网域扩展能力.（3）系统的结构稳定,可靠,具有维护,管理的开放性。

（4）系统充分考虑到在日后学校的总网建立后,并入总网的网络连接技术要求保障,即不因并入总网而降低系统运行的各项技术标准,而与总网的连接可以快速以太网端实现。

企业互联网的安全和维护a.相关问题（1）服务器不够用，导致网络使用高峰期，不能保证最大带宽；（2）宿舍公用的话，在局域网内，容易感染病毒，就是一个机器中毒，局域网各个机器传播；（3）局域网要讲究公德，不要在大家同时上网的时候使用P2P软件进行高速下载；（4）安装ARP防火墙，防止局域网的攻击。

b.解决方法（1）配置符合要求的服务器，并且服务器应该保证以后可能会增加的用户需求；（2）实施网络信息安全事故处理预案，保障网络的安全运行；（3）加强网络基础架构管理，实现网络设施安全；（4）采用多元素绑定IP地址，实现网络地址使用安全；（5）加强用户管理，确保主机安全；（6）强化服务器管理，保障网络服务安全；（7）采用防火墙与入侵检测系统，保障网络重要通道安全。

c.互联网的维护（1）计算机系统维护：尽管企业在分发计算机之前，网管已在计算机上安装了常用软件；（2）互联网系统维护：建立维护/检测日志：维护/检测日志要详细、规范，要有维护步骤和检测步骤。

（3）购买配件：计算机在日常的使用中不可避免的出现鼠标等设备损坏问题，为了不影响企业的正常工作，因此网络组要常备鼠标等以备不时之需及时对损坏的设备进行维修或更换。

网络规划网络拓扑图图网络拓扑图设备介绍Cisco Catalyst 2950系列交换机智能以太网交换机是一个固定配置、可堆叠的独立设备系列，提供了线速快速以太网和千兆位以太网连接。

这是一款最廉价的Cisco交换产品系列，为中型网络和城域接入应用提供了智能服务。

作为思科最为廉价的交换产品系列，Cisco Catalyst 2950系列在网络或城域接入边缘实现了智能服务。

Cisco2620路由器作为Cisco2620系列的最新成员，Cisco 2620串行路由器集成了Cisco IOS（技术，它通过帧中继、专线、或异步拨号网络提供安全可靠的Internet访问，为小型办公室进行大型企业联网提供所需的一切。

选择通过串行线路连接上网的小型办公室可以将Cisco IOS软件的功能用于安全的Internet访问、治理性网络服务和虚拟专用网络（VPN）等高级应用。

Cisco2620路由器非凡适合拥有多个频繁上网用户的小型办公室，而且成本有效，因为它是一个独立的路由器，能够给多个用户提供一个固定的Internet连接。

每个人不再需要单独配置调制调器来访问信息。

IP地址规划①划分网段:②划分IP地址:vlan虚拟局域网拓扑图图 vlan拓扑图5设备的配置与验证配置设备(1)路由器R1，并且为R1路由器设置密码。

图 R1路由表(2)路由器R2方式。

图 R2 路由表(3) 路由器R3,R3路由器采用静态路由和动态路由的方式。
